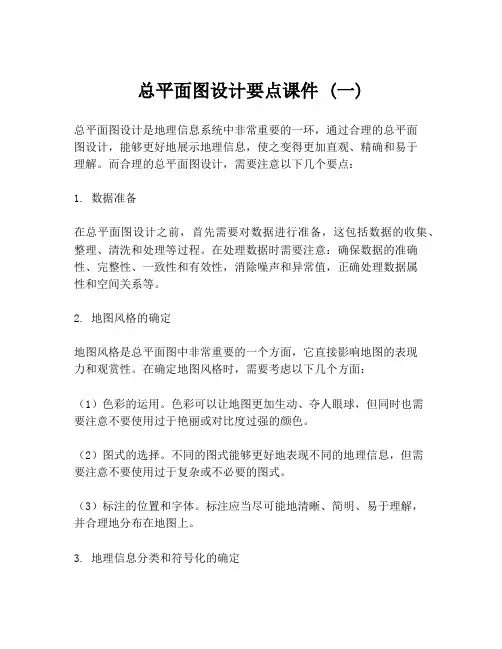

总平面图设计要点课件 (一)总平面图设计是地理信息系统中非常重要的一环，通过合理的总平面图设计，能够更好地展示地理信息，使之变得更加直观、精确和易于理解。
而合理的总平面图设计，需要注意以下几个要点：1. 数据准备在总平面图设计之前，首先需要对数据进行准备，这包括数据的收集、整理、清洗和处理等过程。
在处理数据时需要注意：确保数据的准确性、完整性、一致性和有效性，消除噪声和异常值，正确处理数据属性和空间关系等。
2. 地图风格的确定地图风格是总平面图中非常重要的一个方面，它直接影响地图的表现力和观赏性。
在确定地图风格时，需要考虑以下几个方面：（1）色彩的运用。
色彩可以让地图更加生动、夺人眼球，但同时也需要注意不要使用过于艳丽或对比度过强的颜色。
（2）图式的选择。
不同的图式能够更好地表现不同的地理信息，但需要注意不要使用过于复杂或不必要的图式。
（3）标注的位置和字体。
标注应当尽可能地清晰、简明、易于理解，并合理地分布在地图上。
3. 地理信息分类和符号化的确定地理信息的分类和符号化是总平面图设计的核心部分，它直接决定着地图的展现效果和传达信息的准确性。
在确定地理信息分类和符号化时，需要注意以下几个方面：（1）分类的准确性和完整性。
分类需要根据实际情况进行准确、详尽和完整的划分，同时需要避免过于细分和重叠的情况。
（2）符号化的形式和尺寸。
不同的地理信息需要根据其特点和重要性确定相应的符号形式和符号尺寸，同时需要注意符号的清晰和合理的空间分布。
（3）符号的颜色和对比度。
符号的颜色和对比度需要与地图风格和整体色彩协调，并注意符号颜色的明度和色调的变化。
4. 地图布局和比例尺的确定地图布局和比例尺是总平面图设计中非常重要的一个方面，它直接关系到地图展现的质量和实际使用的便捷性。
在确定地图布局和比例尺时，需要注意以下几个方面：（1）布局的合理性和美观性。
布局需要根据地图内容和地图尺寸进行优化，避免地图过于拥挤或布局不合理的情况。
浅谈建筑总图设计的方法及要点一、前言在建筑设计的过程中，总图的设计是非常重要的，总图的设计质量直接关系到建筑的整体施工效果，在建筑总图设计的过程中，环境、使用条件对其都有非常重要的影响。
二、建筑施工图设计常见问题分析由于一些建筑企业和部分建筑工程师缺乏专门业务知识和质量意识、责任心等，导致建筑施工图在设计时不符合建筑规范要求，实际施工时出现各种问题，主要表现在总平面图缺项、节能设计和防火设计等方面。
1、总平面图缺项问题总平面图缺项问题通常在房地产项目的建筑施工图设计中出现较多，主要是由一部分中小型项目总平面设计不遵守《建筑工程设计编制深度的规定》等规定导致总平面图设计缺少或深度不够。
大多缺项问题都表现在总平面设计仅注意进行建筑平面定位，忽视了其间距、道路、挡土墙、交叉点、变坡点以及标高等竖向设计和用地、建筑、道路红线及绿地保护线等标注，从而使建筑施工时出现了一系列问题，影响了施工進程，给施工企业带来严重的经济损失。
2、节能设计中的问题随着节约能源意识越加深入人心，建筑业的节能设计也受到了各方关注，成为建筑业发展的主趋势之一。
然而，作为一门新兴的系统独立学科，部分设计人员仍保持着传统的思维定式，对新的节能设计理念不熟悉且重视度不够，导致建筑施工图审核不合格现象经常发生。
例如忽略不同墙体和不同热工对施工图设计的要求，致使节能材料选择不当；窗墙比的设计不符合国家规定；外墙、屋顶等围护结构的传热系数为经过调整等问题，不仅浪费建筑资源，而且大大增加了施工时间，造成多方浪费。
3、防火设计中的问题在施工图设计中防火设计问题多出现在以下几方面：第一，消防车道宽度、转弯半径和消防扑救场地宽度、深度不符合规范，消防扑救场地覆土种植绿化达不到消防车荷载要求，利用市政路作为消防扑救场地，但是种植的树木却影响到了消防工作等；第二，地下室与上层共用楼梯入口处的防火隔离被忽略；第三，储油间油箱未设置通向室外的通气管，油箱下部未设置防止油品流散的设施；第四，在高层建筑设计中，具有极强拔火作用的变形缝较宽，有些设计中居然采用易燃材料盖缝；第五，许多工程设计人员对商业及其它大空间人流密集场所计算概念不够清楚，经常造成建筑疏散宽度不符合强制性条文规定。

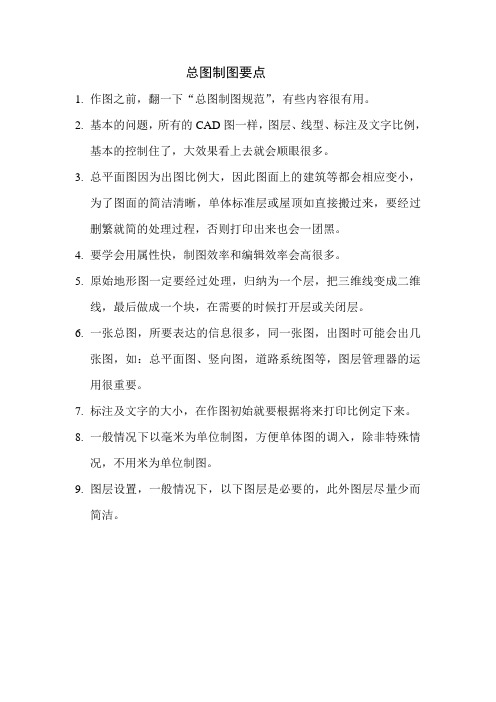

总图制图要点
1.作图之前，翻一下“总图制图规范”，有些内容很有用。
2.基本的问题，所有的CAD图一样，图层、线型、标注及文字比例，
基本的控制住了，大效果看上去就会顺眼很多。
3.总平面图因为出图比例大，因此图面上的建筑等都会相应变小，
为了图面的简洁清晰，单体标准层或屋顶如直接搬过来，要经过删繁就简的处理过程，否则打印出来也会一团黑。
4.要学会用属性快，制图效率和编辑效率会高很多。
5.原始地形图一定要经过处理，归纳为一个层，把三维线变成二维
线，最后做成一个块，在需要的时候打开层或关闭层。
6.一张总图，所要表达的信息很多，同一张图，出图时可能会出几
张图，如：总平面图、竖向图，道路系统图等，图层管理器的运用很重要。
7.标注及文字的大小，在作图初始就要根据将来打印比例定下来。
8.一般情况下以毫米为单位制图，方便单体图的调入，除非特殊情
况，不用米为单位制图。
9.图层设置，一般情况下，以下图层是必要的，此外图层尽量少而
简洁。

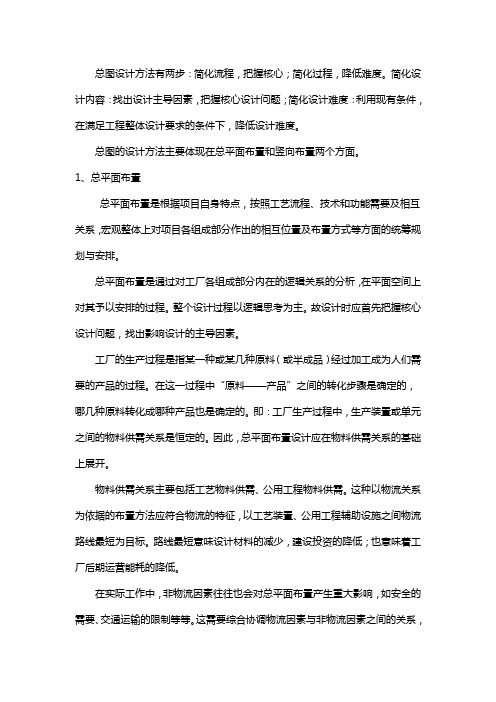

总图设计方法有两步：简化流程，把握核心；简化过程，降低难度。
简化设计内容：找出设计主导因素，把握核心设计问题；简化设计难度：利用现有条件，在满足工程整体设计要求的条件下，降低设计难度。
总图的设计方法主要体现在总平面布置和竖向布置两个方面。
1、总平面布置总平面布置是根据项目自身特点，按照工艺流程、技术和功能需要及相互关系，宏观整体上对项目各组成部分作出的相互位置及布置方式等方面的统筹规划与安排。
总平面布置是通过对工厂各组成部分内在的逻辑关系的分析，在平面空间上对其予以安排的过程。
整个设计过程以逻辑思考为主。
故设计时应首先把握核心设计问题，找出影响设计的主导因素。
工厂的生产过程是指某一种或某几种原料（或半成品）经过加工成为人们需要的产品的过程。
在这一过程中“原料——产品”之间的转化步骤是确定的，哪几种原料转化成哪种产品也是确定的。
即：工厂生产过程中，生产装置或单元之间的物料供需关系是恒定的。
因此，总平面布置设计应在物料供需关系的基础上展开。
物料供需关系主要包括工艺物料供需、公用工程物料供需。
这种以物流关系为依据的布置方法应符合物流的特征，以工艺装置、公用工程辅助设施之间物流路线最短为目标。
路线最短意味设计材料的减少，建设投资的降低；也意味着工厂后期运营能耗的降低。
在实际工作中，非物流因素往往也会对总平面布置产生重大影响，如安全的需要、交通运输的限制等等。
这需要综合协调物流因素与非物流因素之间的关系，适当放宽物流特征的要求，在满足物料供需关系的基础上，兼顾非物流因素的要求，根据各装置或单元之间的综合物料关系（物流关系与非物流关系的综合）确定它们的相对位置。
2、竖向布置竖向布置是根据工厂的生产工艺要求、运输要求、场地排水要求以及厂区地形、工程地质、水文地质等条件，确定建设场地上的高程(标高)关系，合理组织场地排水。
与总平面布置设计相比，竖向布置设计解决的工程问题更为具体，其设计方法更注重“简化难度”，这主要体现在两个方面：一是简化总图专业自身设计难度，二是简化相关专业设计难度。
建筑总图设计的方法及要点分析摘要：随着我国建筑行业的快速发展，建筑施工项目也需要不断的创新才能与整个发展迅速的行业相适应。
而以往的建筑理念和建筑设计存在着些许不足之处，需要进行改善，而建筑总图设计在整个建筑施工项目过程中发挥着极为重要的作用。
因此，针对于建筑总图设计的创新以及相关方法的研究，需要给予更加全面的要点分析，以减少建筑的隐患问题，提高整体的设计品位。
关键词：建筑总图设计；设计方法；设计要点分析一、建筑总图设计方法及相关要点分析的方法与途径（一）场地利用与场地改造场所种类:可以根据建设当中的特点以及性质做出比较具体的分类,主要包括了工业建设场所和民用建设场所,当中由于工业生产建设场所主要是针对产品工艺而加以设计的,所以要求特别大的场所规模,而且交通运输也十分复杂。
另外对于场所的建设周期也比较漫长。
民用建筑场所与工业生产建筑场所之间存在着一定区别。
一般情形下,工业生产建筑场所需要整体地形相对平稳,而重钢构厂房则尽量建立在挖方区等。
而民用建筑场所中,要对车流以及人流、货流等活动的相应要求加以适应,就必须对建筑物结构、形状和流线等因素加以充分考虑,并仔细研究了现场环境保护等有关问题,而且施工的期限一般较短。
其次，通常工业建筑会要求整体的地势较为平缓，尽量的避免人流区远离市中心，在民用建筑方面为了对整体的居住感受有所提高，需要对整体的建筑风格、建筑结构、建筑设计以及交通方面进行充分的考虑，要分析整体的建筑环境，且要缩短整个建筑的周期。
根据我国相关的规定，整体的建筑场地又会被分为平地场地和坡地场地。
在两种场地的选择上，一般要求平地场地要包括0%-3%到3度的平面坡度，缓坡的坡度也要控制在3%-8%，同时满足这两者的要求才是理想的平地场地。
而坡地场地就需要满足8%-25%的中平面坡度，25%-50%的陡坡地坡度以及大于50%的急坡度。
最后，在整体的建筑设计方面，首先要根据不同的地理环境和周围的人文功能来进行场地的合理选址和场地的布置工作。

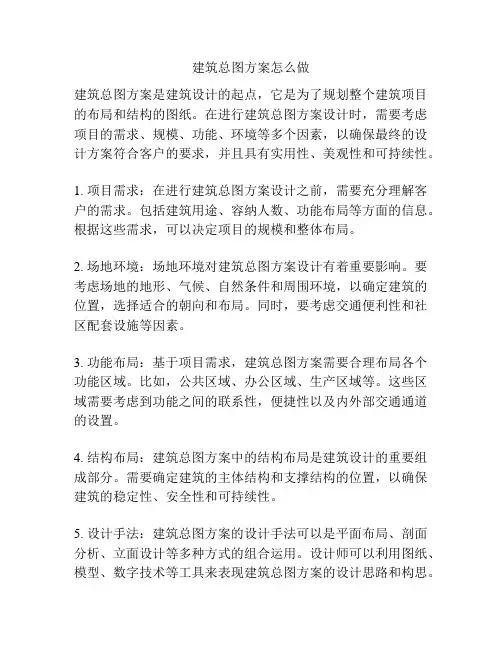

建筑总图方案怎么做建筑总图方案是建筑设计的起点，它是为了规划整个建筑项目的布局和结构的图纸。
在进行建筑总图方案设计时，需要考虑项目的需求、规模、功能、环境等多个因素，以确保最终的设计方案符合客户的要求，并且具有实用性、美观性和可持续性。
1. 项目需求：在进行建筑总图方案设计之前，需要充分理解客户的需求。
包括建筑用途、容纳人数、功能布局等方面的信息。
根据这些需求，可以决定项目的规模和整体布局。
2. 场地环境：场地环境对建筑总图方案设计有着重要影响。
要考虑场地的地形、气候、自然条件和周围环境，以确定建筑的位置，选择适合的朝向和布局。
同时，要考虑交通便利性和社区配套设施等因素。
3. 功能布局：基于项目需求，建筑总图方案需要合理布局各个功能区域。
比如，公共区域、办公区域、生产区域等。
这些区域需要考虑到功能之间的联系性，便捷性以及内外部交通通道的设置。
4. 结构布局：建筑总图方案中的结构布局是建筑设计的重要组成部分。
需要确定建筑的主体结构和支撑结构的位置，以确保建筑的稳定性、安全性和可持续性。
5. 设计手法：建筑总图方案的设计手法可以是平面布局、剖面分析、立面设计等多种方式的组合运用。
设计师可以利用图纸、模型、数字技术等工具来表现建筑总图方案的设计思路和构思。
6. 美观性和可持续性：建筑总图方案的设计要追求美观和可持续性。
美观性包括建筑外观的形式和比例的协调，内部空间的舒适性和人性化设计。
可持续性包括能源利用效率、环境友好性等方面的考虑。
7. 技术可行性和经济可行性：建筑总图方案的设计不仅要符合美学要求，还要具备技术可行性和经济可行性。
即方案要能够在技术上实施，且能够在预算范围内完成。
综上所述，建筑总图方案是建筑设计的基础，需要充分考虑项目需求、场地环境、功能布局等多个因素。
设计师要结合美观性、可持续性、技术可行性和经济可行性等要素，通过合理的设计手法来呈现最佳的建筑方案。

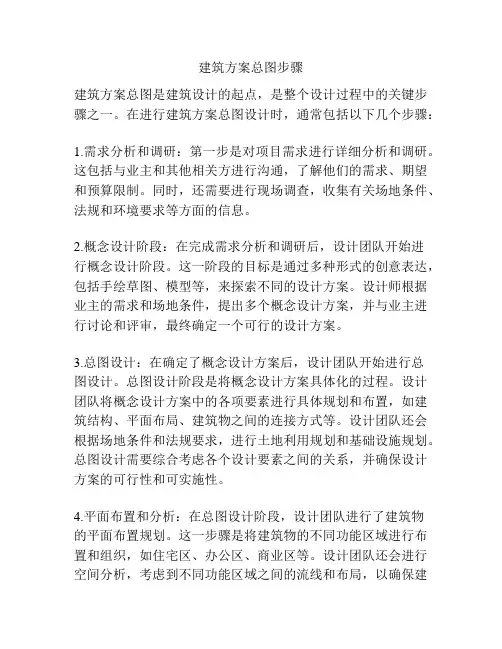

建筑方案总图步骤建筑方案总图是建筑设计的起点，是整个设计过程中的关键步骤之一。
在进行建筑方案总图设计时，通常包括以下几个步骤：1.需求分析和调研：第一步是对项目需求进行详细分析和调研。
这包括与业主和其他相关方进行沟通，了解他们的需求、期望和预算限制。
同时，还需要进行现场调查，收集有关场地条件、法规和环境要求等方面的信息。
2.概念设计阶段：在完成需求分析和调研后，设计团队开始进行概念设计阶段。
这一阶段的目标是通过多种形式的创意表达，包括手绘草图、模型等，来探索不同的设计方案。
设计师根据业主的需求和场地条件，提出多个概念设计方案，并与业主进行讨论和评审，最终确定一个可行的设计方案。
3.总图设计：在确定了概念设计方案后，设计团队开始进行总图设计。
总图设计阶段是将概念设计方案具体化的过程。
设计团队将概念设计方案中的各项要素进行具体规划和布置，如建筑结构、平面布局、建筑物之间的连接方式等。
设计团队还会根据场地条件和法规要求，进行土地利用规划和基础设施规划。
总图设计需要综合考虑各个设计要素之间的关系，并确保设计方案的可行性和可实施性。
4.平面布置和分析：在总图设计阶段，设计团队进行了建筑物的平面布置规划。
这一步骤是将建筑物的不同功能区域进行布置和组织，如住宅区、办公区、商业区等。
设计团队还会进行空间分析，考虑到不同功能区域之间的流线和布局，以确保建筑物的使用效率和功能性。
5.立面设计和表达：总图设计阶段，设计团队还会进行建筑立面的设计和表达。
设计团队会考虑到建筑物的外观形象、材料和色彩等方面，以创造出具有识别性和表达力的建筑外观。
设计团队会使用手绘、模型、计算机三维建模等工具，来表达建筑立面的设计意图和效果。
6.技术细节和材料选择：最后，设计团队会进行建筑技术细节的设计和材料的选择。
设计团队会根据建筑结构和功能需求，进行具体的构造设计和细节处理。
同时，还会参考建筑物的预算和可持续性要求，选择合适的材料和施工技术。

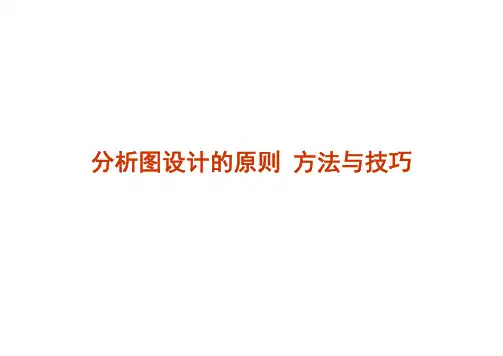

分析图设计的原则方法与技巧在规划成果的表达过程中，分析图往往扮演着比设计成果本身更重要的角色规划师的思维往往是从图形开始的，图示语言也成为建筑师们交流时运用的特殊语言。
图示语言的表现——图表（Diagram），无论对于方案的分析者和设计者而言都是最需要依仗的工具。
运用图示化的方法可以极大地激发起灵活敏捷的思维模式，就是指把握概念精髓的能力和由此发展出完整的设计理念的能力。
这也正是设计过程的核心所在。
明晰的设计方案设计师+绘图优质分析图分析图创作原则恰当的绘图技巧绘制分析图的基本原则绘制分析图的一些技巧分析图案例赏析绘制分析图的基本原则1一图一事2有机分解3自我说明4抽象加工1一图一事一张分析图只表达一个或一类信息，这类信息由设计者根据设计本身提取，通过简洁的图形传达给阅读者2 有机分解将复杂的信息元素按照一定逻辑（例如设计过程先后、整体到局部等等）进行分解呈现3 自我说明分析图本身应具有较强的自我说明能力，即容易被人理解相关的文字说明主要起辅助阅读的作用风貌分区景观节点空间切片沿街立面绿化布局4 抽象加工适当地将具象图元向抽象图元转化，使得图面关系更加协调、有特点、有新意，令人难忘绘制分析图的一些技巧1加工底图2统一标准3虚实搭配4抽象创造5图面效果6软件选择1加工底图简洁，明晰，美观，去除多余信息干扰Before After2统一标准同类分析图系列化：底图一致、模版一致、绘制方法一致、尺寸一致……3虚实搭配确定元素（边界、区域等）与不确定元素（几何标记）相结合4抽象创造对于图形元素的艺术加工抽象化、几何化、符号化5 图面效果色彩搭配、线型、箭头等几何元素的选择BeforeAfterBefore After6 软件选择恰当地选择绘图软件，增强图面效果，提高绘图效率Adobe Illustrator功能超强的矢量绘图软件，文件量小，修改方便，所见即所得，软件兼容性高。
Adobe Photoshop成熟完善的位图编辑软件，易于做出各类效果，但文件量较大，修改不方便。
方案阶段总图设计要点一、总图设计内容１．总图设计内容:A.总平面布置图。
B.日照分析图。
C.竖向布置图。
D.消防示意图。
２.注意事项:１．原则：清晰且有针对性的图面表达。
2．根据项目大小A、Ｃ项可以合并表达。
3.图名按上述名称标注。
4.比例要求：常规情况下均为1：500,特大规划总图可按1：10０0。
二、总平面布置图:1. 确定建筑面积计算规则。
(注意核实面积计算条件）。
2．核实是否有集中绿地设置要求以及是否需要临街设置和最低面积设置要求。
3.面积计算能否有计算误差，有的话需要计入误差值，同时罗列实际技术经济指标便于甲方做经济测算。
４.核实建筑计算高度计算规则以及层数计算规则,有内跃户型特别注意。
５．核实建筑退红线距离是否双控还是三控。
（退道路红线和道路中线双控以及同对面已有建筑间距三控)。
6.核实建筑间距要求。
(注意:核实出挑部位计入间距的条件），核实建筑退界以及间距要求是以外墙还是轴线为基准。
7．核实设计条件中是否有关于小区出入口开口宽度及位置要求，沿街连续商业面超过80需要设置对外人行出入口，沿街连续商业面长度超过150米需要设置穿过建筑物的消防车道。
8.核实底部商业设置要求，有些地方规定临较大市政路不能设置底商。
9.核实地面停车率以及地面停车数能否计入指标、机械停车比例要求、如有微型车位时需核实是否有比例要求。
注意：地面停车位每50个需要间隔6米防火间距。
１0.核实全民健身场所、物管用房以及垃圾点位设置要求。
11.核实总图道路同建筑间距是否满足《住宅建筑规范》4.1.2条规定。
12．高密度建筑群考虑将来施工作业场地的可能位置（仅作为同甲方交流之用，不作为限制总图布局的决定条件)。
１３. 尽端式车道应设置不小于12Ｘ12米回车场,此回车场有条件可做到和消防车回车场一样大１５X15米。
14.核实靠近建筑布置的停车位同建筑之间距离要求。
１5.核实总图公寓范围及户数。
1６.总图标注尺寸精确到小数点后第二位即可,尺寸后面不带m后缀。

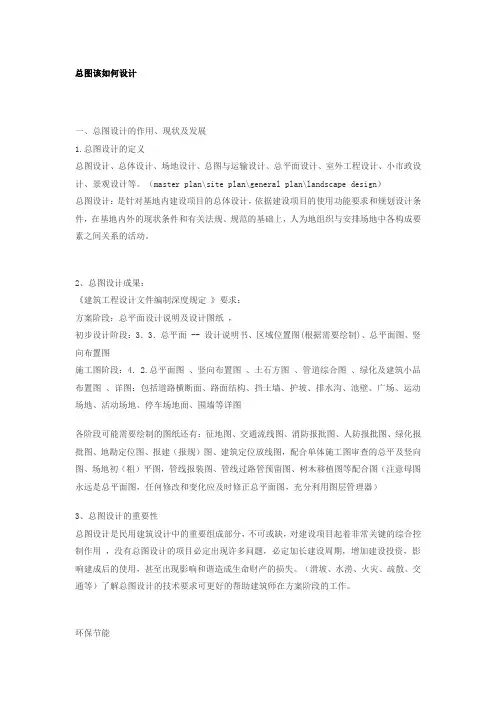

总图该如何设计一、总图设计的作用、现状及发展1.总图设计的定义总图设计、总体设计、场地设计、总图与运输设计、总平面设计、室外工程设计、小市政设计、景观设计等。
（master plan\site plan\general plan\landscape design）总图设计：是针对基地内建设项目的总体设计，依据建设项目的使用功能要求和规划设计条件，在基地内外的现状条件和有关法规、规范的基础上，人为地组织与安排场地中各构成要素之间关系的活动。
2、总图设计成果：《建筑工程设计文件编制深度规定》要求：方案阶段：总平面设计说明及设计图纸，初步设计阶段：3．3．总平面 -- 设计说明书、区域位置图(根据需要绘制)、总平面图、竖向布置图施工图阶段：4．2.总平面图、竖向布置图、土石方图、管道综合图、绿化及建筑小品布置图、详图：包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图各阶段可能需要绘制的图纸还有：征地图、交通流线图、消防报批图、人防报批图、绿化报批图、地勘定位图、报建（报规）图、建筑定位放线图，配合单体施工图审查的总平及竖向图、场地初（粗）平图，管线报装图、管线过路管预留图、树木移植图等配合图（注意母图永远是总平面图，任何修改和变化应及时修正总平面图，充分利用图层管理器）3、总图设计的重要性总图设计是民用建筑设计中的重要组成部分，不可或缺，对建设项目起着非常关键的综合控制作用，没有总图设计的项目必定出现许多问题，必定加长建设周期，增加建设投资，影响建成后的使用，甚至出现影响和谐造成生命财产的损失。
（滑坡、水涝、火灾、疏散、交通等）了解总图设计的技术要求可更好的帮助建筑师在方案阶段的工作。
环保节能《公共建筑节能设计标准》gb50189—2005 4.1.1 建筑总平面的布置和设计，宜利用冬季日照并避开冬季主导风向，利用夏季自然通风，建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。
