《动态电路分析》专题学习教案教学目标：（1）知识与技能1.让学生熟练利用欧姆定律的基础上掌握动态电路的分析。
2.滑动变阻器在电路中的应用及电流表和电压表在电路中的动态作用。
（2）过程与方法1.利用例题的讲解让学生加深对电路分析过程的理解2.培养学生的物理思维模式和方法（3）情感、态度和价值观让学生在学习过程中体味克服困难、解决问题的成功喜悦，培养学生的自信心教学重点：电路过程的分析教学难点：范围类问题的理解教学工具：多媒体教学方法：讲授法、动态分析法教学课时：2课时教学过程：引入：让学生回顾欧姆定律内容和使用条件以及滑动变阻器在电路中的作用引出：电路中物理量在不同的时间有所变化，理解动态电路的概念一：动态电路动态电路：指电路中各物理量在不同状态下的变化（主要由开关的断开或闭合、滑动变阻器滑片的调节等因素）的电路。
二：具体问题1.串并联电路中滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化解题提示：1、明确电路（电压表直接去掉，简化电路）2、看准每个电表分别测的是谁的电压和电流3、先看电阻的变化，再根据欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）[例1]如图所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，下列判断正确的是（）A．电压表和电压表A1，A2和示数变大B．电流表A1示数变大，电流表A2和电压表示数不变C．电流表A2示数变大，电流表A1，电压表示数不变D．条件不足，无法判断图1[例2]在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是A.A的示数变小，V1的示数不变，V2的示数变小B.A的示数变大，V1的示数变大，V2的示数变小C.A的示数变小，V1的示数不变，V2的示数变大D.A的示数变大，V1的示数变小，V2的示数变大图[变式训练题]1.在图1所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P向右移动时，不变的是（）A. 电流表A示数与电流表A1 示数的差值B. 电压表V示数与电流表A 示数的比值C. 电压表V示数与电流表A 示数的乘积D. 电压表V示数与电流表A1示数的乘积第二种类型、电键的断开或闭合引起电路中电学物理量的变化解题提示：1、明确断开和闭合是分别是什么电路，2、画出等效电路（电压表直接去掉，简化电路）3、根据欧姆定律判断（注意串、并联电路电流、电压关系的运用）[例3] (2016金华)15. 如图是研究并联电路电流特点的实物图。
电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。
P右移→R2↑→R总↑→I↓→A表↓。
R1不变→IR1↓→U1↓→V表↓。
（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。
）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。
推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。
假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。
这就是用电压表来判断电路断路和短路的道理。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。
人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。
闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。

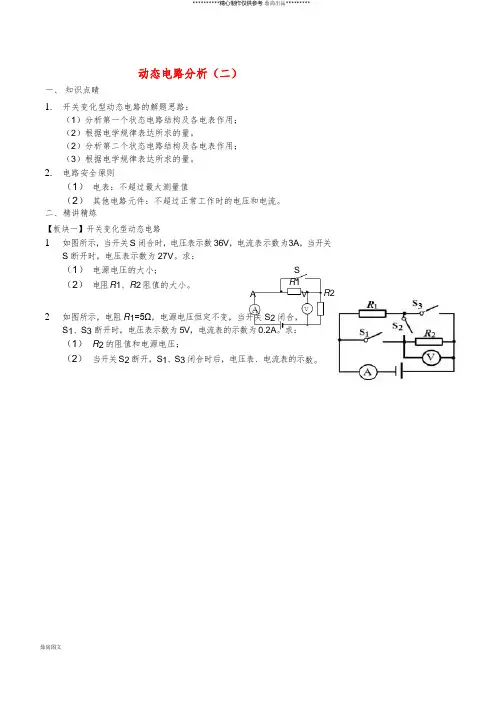

动态电路分析（二）一、知识点睛1.开关变化型动态电路的解题思路：（1）分析第一个状态电路结构及各电表作用；（2）根据电学规律表达所求的量。
（2）分析第二个状态电路结构及各电表作用；（3）根据电学规律表达所求的量。
2.电路安全原则（1）电表：不超过最大测量值（2）其他电路元件：不超过正常工作时的电压和电流。
二、精讲精练【板块一】开关变化型动态电路1.如图所示，当开关 S 闭合时，电压表示数 36V，电流表示数为3A，当开关S 断开时，电压表示数为 27V。
求：（1）电源电压的大小；（2）电阻R1、R2 阻值的大小。
SR1A V R22.如图所示，电阻R1=5Ω，电源电压恒定不变，当开关 S2 闭合，S1、S3 断开时，电压表示数为 5V，电流表的示数为 0.2A。
求：（1）R2 的阻值和电源电压；（2）当开关 S2 断开，S1、S3 闭合时后，电压表、电流表的示数。
第 2 题图AVR1 R2S1S2 3.如图所示，电源电压为 12V 且保持不变。
R1＝6Ω，R3＝4Ω，当S1、S2 均断开时，电流表的示数为 1.2A。
求：（1）R2 的阻值；（2）当S1、S2 均合上时，电流表和电压表的示数。
4.如图所示，电源电压不变，当开关 S1、S2 同时闭合时，电流表的示数是0.3A，电压表示数是 6V。
若两表互换位置，当开关S2 闭合、S1 断开时，电流表示数是 0.2A。
求：（1）R1 的阻值；（2）电压表示数；（3）经过R2 的电流；（4）R1 和R2 的阻值之比。
5.如图所示，电源电压恒定不变，已知R1=3R2，当S1 闭合、S2 断开时，电压表和电流表示数分别U1 和I1；当S1 断开、S2 闭合时，电压表和电流表示数分别U2 和I2，则U1:U2= ，I1:I2= 。
第 3 题图第 4 题图**********精心制作仅供参考鼎尚出品*********6.如图所示电路，电源电压不变，开关 S1 处于闭合状态。
动态电路分析专题1．如图1 所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（）（假设灯丝的电阻不变）A．电压表的示数变小B．电流表的示数变小C．电压表和电流表示数的比值变小D．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2 以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。
闭合开关后，当温度升高时，电压表和电流表的示数变化情况是（）A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小, 电压表示数变大D．电流表示数变大, 电压表示数变小3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片D．电流表、电压表都不可以4.如图6 所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从P 固定在一起，AB 间连接有可以收缩的导线，电表是A．电流表B．电压表C．电流表、电压表都可以R1为定值电阻。
可以显示出传感器所受的压力 F 越大，指针偏转角度越大的最大变化到最小，两个电阻的“U－I ”关系图像如图的是（）A. 电源电压为10VB．定值电阻R1 的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10Ω D．变阻器滑片在中点时，电流表示数为0.3A7 所示。
则下列判断正确5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（A．灯泡L1变亮、L2亮度不变 B ．灯泡L1变亮、L2 变暗C．灯泡L1亮度不变、L2 变亮D ．灯泡L1变暗、L2变亮6、如图所示是一种自动测定邮箱内油量多少的装置， R 1 是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就 能知道邮箱内油量的多少。
则 （ ）A 、油量增加， R 1 的电阻值增大，油量表指针偏转变小。
B 、油量增加， R 1 的电阻值减小，油量表指针偏转变大。
C 、油量减少， R 1 的电阻值增大，油量表指针偏转变大。
D 、油量减少， R 1 的电阻值减小，油量表指针偏转变小8．在图所示电路中，闭合开关 S 后，在滑片P 向右滑动过程中，各电表示数变化正确的是（ ） A ． A 1、 A 3示数不变， A 2、V 示数变小B ．A 1、 V 示数不变， A 2、 A 3示数变大C ．A 1、 A 2、V 示数不变， A 3示数变小D ．A 2、 V 示数不变， A 1示数变小， A 3示数变大9 ．从2011年 5月1日起，驾驶员酒醉后驾车要负刑事责任。
酒精测试仪可检测驾驶员是否酒后驾车，如图 4所示是它的原理图。
图中 R 1为定值电阻， 果驾驶员呼出的酒精气 体浓度越大，那么测试仪的（ ）A ．电压表示数不变B ．电压表示数越大C ．通过传感器的电流越小D ．传感器两端的电压越大10. 如图所示电路，电源两端电压保持不变。
当开关 S 闭合时，灯 L 正常发光，若将滑动变阻器的滑片 P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是 A ．电压表的示数变大，灯 L 变亮B. 电压表的示数变小，灯 L 变暗 C ．电压表的示数变大，灯 L 变暗D. 电压表的示数变小，灯 L 变亮11 ．如图 3 所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则A ．通过灯 L 的电流变小，变阻器两端的电压变小B ．通过灯 L 的电流变大，变阻器两端的电压变大C ．灯 L 两端的电压变小，通过变阻器的电流变小D ．灯 L 两端的电压变大，通过变阻器的电流变小如图所示电路，电源两端电压保持不变。
闭合开关 确的是 7． S ，当滑动变阻器的滑片 P 向右滑动时，下列判断正A ．B ．C ． 电压表 电压表 电压表 V 1示数变小，V 1示数变大， V 1示数变小， 电压表 电压表 电压表 V 2 示数变大， V 2 示数变小， V 2 示数变小， 电流表示数变小 电流表示数变小 电流表示数变小 D ． 电压表 V 1示数变大，电压表 V 2示数变大，电流表示数变大 图6 R 2R 1酒精气体传感器 R 2的电阻值随酒精气体浓度的增大而减小， 如12．如图所示电路，电源电压保持不变．闭合开关变小，这一过程中( )A．滑片P是向左滑动的B．电压表V 的示数逐渐变小C．电流表A 的示数逐渐变小D．电流表A 与A1的示数差逐渐变小D．灯L 变亮，电压表的示数变大13．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。
若把滑动变阻器的滑片从最左端移到最右端(电压表、电流表均未超过量程)，下列说法正确的是( )S，缓慢移动滑动变阻器的滑片P，电流表A1 的示数逐渐A．甲图的电压表示数变化范围大 B ．乙图的电压表示数变化范围大C．甲图的电流表示数变化范围大 D ．甲图和乙图的电流表示数变化范围一样大14．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P 向左移动时( )L 亮度不变，L 亮度变亮，L 亮度不变，电压表示数变大电压表示数变大电压表示A．灯泡B．灯泡C．灯泡D．电流表示数变大，电压表示数变15. 如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则：( 电流表示数变小电压表示数变大电压表示数不变灯泡变亮A、B、C、D、16．如图所示电路，开关S 闭合后，当滑动变阻器的滑片P 向右滑动过程中，各电表示数和灯泡亮度变化的情况正确的是A．B．C．D．L 变亮L 变亮L 变暗L 变暗电流表的示数变大，灯泡电压表的示数变大，灯泡电流表的示数变小，灯泡电压表的示数变大，灯泡17.如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3：5；当开关S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为( )A.9:10 B ．4:3 C. 5:2 D. 3:418．都匀市高速公路收费站于去年开始对过往的超载货车实施计重收费，同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( )A．称重表相当于电压表B．电路中的R1 是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大19.在如图1所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是( )A ．电流表示数变小，电压表示数变大B ．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变小20.如右图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b 端滑动时，电流表的示数和小要泡的亮度变化情况是( )A ．电流表示数变小，小灯泡变暗B ．电流表示数变大，小灯泡变亮C ．电流表示数不变，小灯泡变暗D．电流表示数变小，小灯泡亮度不变21、某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为：A、此设计可行，称重表同电流表改装B、此设计可行，称重表由电压表改装C、此设计不可行，当车辆越重时电路中电流越小D、此设计不可行，电路中的R1 没有作用22.在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有只电表的示数明显变大。
下列判断中正确的是.A.可能是灯L 断路B.一定是灯L 短路C.可能是滑动变阻器R 断路D. 一定是滑动变阻器 R 的滑片向左滑动23．如图所示是气体酒精浓度测试仪原理图，用于现场 测试司机是否酒后驾车。
其中电源电压保持不变， R 为定值电阻， R ′为二氧化锡半导体型酒精气体传感器， 其阻值随气体酒精浓度的增大渐减小．若某次测试中 电流表示数较大，则说明 A ．气体的酒精浓度较大， B ．气体的酒精浓度较大， C ．气体的酒精浓度较小， D ．气体的酒精浓度较小， 24．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。
将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增 大时，电压表示数 U 与电流表示数 I 发生变化，其中正确的是（ ）R ′阻值较小 R ′阻值较大 R ′阻筑较小 R ′阻值较大A ．U 变大， I 变大B ． U 变小， I 变小C． U 变小， I 变大 D．U 变大， I 变小 A 25．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时 A ．电压表示数变大，电流表示数变小，灯泡变暗 B ．电压表示数变小，电流表示数变大，灯泡变亮 c ．电压表示数变小，电流表示数变小，灯泡变暗D ．电压表示数变大，电流表示数变大，灯泡变亮26. 酒精测试仪可检测驾驶员是否酒后驾车， 如图所示是它的原理图，度增大而减小。
如果测试到的酒精气体浓度越大，那么酒精气体传感器的电阻随酒精气体浓C ．电压表的示数越大D ．传感器两端的电压越大 27. 在图 6所示的电路中 , 闭合开关 S,滑动变阻器的滑片向右滑动的过程中列说法正确的是A.电流表的示数变小 , 电压表的示数变小B. 电流表的示数变小C. 电流表的示数不变 , 电压表的示数变大, 电压表的示数变小( )28. 如图7 所示是某电子秤的结构示意图，其中P 是一个可以紧贴AB 滑动的金属滑片，S 为自动控制开关。
闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量; 当被测物体的质量超过电子秤量程时，开关S 自动断开，电子秤无示数。
则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大B．电子秤的刻度表是下个电压表，它的示数越大说明所称物体质量越大C．电子秤的AB 部分是一个滑动变阻器，且A 端为绝缘体D．电子秤所称物体的质量越大; 消耗的电能越少29.小阳设计一个天然气泄漏检测电路，如图甲所示，R 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R 0 为定值电阻，电源电压恒定不变。
则下列说法正确的是A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变30.如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（）A. 电压表V1的示数增大，电压表V2的示数减小B. 电阻R1和R2消耗的功率的变化量一定相等C.电压表V1 减小的示数等于电压表V2增大的示数D.电压表V1 减小的示数小于电压表V2增大的示数31.如图所示是小明设计的一个简易电子身高测量仪的示意图。
其中，电源电压恒为6 V，保护电阻R0=20 Ω；R 是一只固定着的、竖直放置的硬电阻棒、总长为40 cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd 和MP（右端P 是滑片）与电路接触良好，电阻不计。
