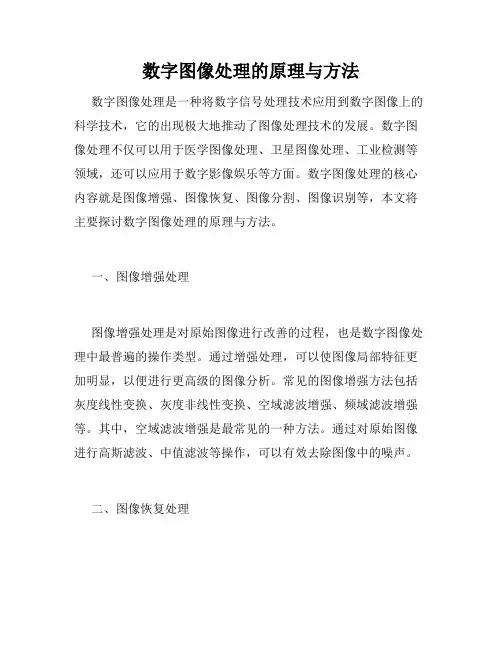

数字图像处理的原理与方法数字图像处理是一种将数字信号处理技术应用到数字图像上的科学技术,它的出现极大地推动了图像处理技术的发展。
数字图像处理不仅可以用于医学图像处理、卫星图像处理、工业检测等领域,还可以应用于数字影像娱乐等方面。
数字图像处理的核心内容就是图像增强、图像恢复、图像分割、图像识别等,本文将主要探讨数字图像处理的原理与方法。
一、图像增强处理图像增强处理是对原始图像进行改善的过程,也是数字图像处理中最普遍的操作类型。
通过增强处理,可以使图像局部特征更加明显,以便进行更高级的图像分析。
常见的图像增强方法包括灰度线性变换、灰度非线性变换、空域滤波增强、频域滤波增强等。
其中,空域滤波增强是最常见的一种方法。
通过对原始图像进行高斯滤波、中值滤波等操作,可以有效去除图像中的噪声。
二、图像恢复处理图像恢复处理是指从已知的图像信息中恢复出原始图像的过程,也是数字图像处理中一种重要的方法。
在数字图像处理中,图像的失真比如模糊、噪声等是不可避免的。
而图像恢复就是通过各种手段找到原始图像中所保留的信息,以恢复图像失真前的形态。
常见的图像恢复处理方法包括逆滤波、维纳滤波、约束最小二乘滤波等。
三、图像分割处理图像分割处理是将图像分割成若干具有独立意义的子区域的过程。
图像分割处理是数字图像处理中一种热门的研究领域,其主要应用于目标提取、图像分析和模式识别等方面。
常用的图像分割方法包括基于像素的算法、基于区域的算法、边缘检测算法等。
其中,基于区域的算法应用最广。
通过对相似区域进行聚类,可以将图像分割成若干子区域,从而实现目标提取等功能。
四、图像识别处理图像识别处理是指对图像进行自动识别的过程。
图像识别处理是数字图像处理中的一大领域,它的技术含量非常高。
常见的图像识别处理方法包括特征提取、模式匹配、神经网络等。
其中,特征提取是一种重要的处理方式。
通过对图像进行特征提取,可以将图像转化为数字特征,从而实现对图像的自动识别和分类。
数字图像处理算法原理
数字图像处理是指应用数字计算机对图像进行处理与分析的技术。
其中涉及到的算法原理包括:
1. 灰度变换算法:通过改变图像中像素的灰度级分布,实现对图像亮度、对比度、伽马校正等属性的调整。
常用的灰度变换算法有线性变换、逆变换、非线性自适应直方图均衡化等。
2. 图像滤波算法:用于平滑图像、强调图像细节或检测图像中的边缘。
常用的滤波算法包括均值滤波、中值滤波、高斯滤波、导向滤波等。
3. 图像增强算法:通过改善图像的质量和可视化效果,使图像更适合人眼观察和计算机分析。
常用的图像增强算法有直方图均衡化、局部对比度增强、锐化增强等。
4. 彩色图像处理算法:针对彩色图像的特点,进行颜色空间转换、亮度调整、色彩增强、色彩平衡等操作。
常用的彩色图像处理算法有RGB空间转换为HSV空间、色彩补偿、白平衡调整等。
5. 图像分割与边缘检测算法:将图像划分为不同的区域或提取图像中感兴趣的目标,常用的算法包括阈值分割、基于边缘的分割、基于区域的分割等。
6. 图像压缩与编解码算法:将图像数据经过压缩编码处理,以减少存储空间和传输带宽。
常用的压缩算法有无损压缩算法
(如RLE、Huffman编码)和有损压缩算法(如JPEG)。
除了以上算法原理外,还包括图像配准、图像恢复、形态学处理、基于特征的图像分析等其他算法。
这些算法原理的应用能够有效地处理数字图像,对于图像识别、图像搜索、医学图像分析等领域具有广泛的应用价值。
数字图像处理知识点总结第二章:数字图像处理的基本概念2.3 图像数字化数字化是将一幅画面转化成计算机能处理的数字图像的过程。
包括:采样和量化。
2.3.1、2.3.2采样与量化1.采样:将空间上连续的图像变换成离散点。
(采样间隔、采样孔径)2.量化:采样后的图像被分割成空间上离散的像素,但是灰度是连续的,量化就是将像素灰度转换成离散的整数值。
一幅数字图像中不同灰度值的个数称为灰度级。
二值图像是灰度级只有两级的。
(通常是0和1)存储一幅大小为M×N、灰度级数为G的图像所需的存储空间:(bit)2.3.3像素数、量化参数与数字化所得到的数字图像间的关系1.一般来说,采样间隔越大,所得图像像素数越少,空间分辨率低,质量差,严重时会出现国际棋盘效应。
采样间隔越小,所的图像像素数越多,空间分辨率高,图像质量好,但是数据量大。
2.量化等级越多,图像层次越丰富,灰度分辨率高,图像质量好,但数据量大。
量化等级越少,图像层次欠丰富,灰度分辨率低,会出现假轮廓,质量变差,但数据量小。
2.4 图像灰度直方图2.4.1定义灰度直方图是反映一幅图像中各灰度级像素出现的频率,反映灰度分布情况。
2.4.2性质(1)只能反映灰度分布,丢失像素位置信息(2)一幅图像对应唯一灰度直方图,反之不一定。
(3)一幅图像分成多个区域,多个区域的直方图之和是原图像的直方图。
2.4.3应用(1)判断图像量化是否恰当(2)确定图像二值化的阈值(3)物体部分灰度值比其他部分灰度值大的时候可以统计图像中物体面积。
(4)计算图像信息量(熵)2.5图像处理算法的形式2.5.1基本功能形式(1)单幅->单幅(2)多幅->单幅(3)多幅/单幅->数字或符号2.5.2图像处理的几种具体算法形式(1)局部处理(邻域,如4-邻域,8-邻域)(移动平均平滑法、空间域锐化等)(2)迭代处理反复对图像进行某种运算直到满足给定条件。
(3)跟踪处理选择满足适当条件的像素作为起始像素,检查输入图像和已得到的输出结果,求出下一步应该处理的像素。
数字图像处理技术数字图像处理技术是一种利用计算机对图像进行处理和分析的技术。
随着计算机技术和图像采集设备的不断发展,数字图像处理技术已经广泛应用于影像处理、医学图像分析、机器视觉、模式识别等领域。
本文将重点介绍数字图像处理技术的基本原理、常见的图像处理方法和应用领域。
一、数字图像处理技术的基本原理数字图像处理是在计算机中对图像进行数值计算和变换的过程。
图像是由像素组成的二维数组,每个像素包含了图像中某一点的亮度或颜色信息。
数字图像处理技术主要包括如下几个基本步骤:1. 图像采集:利用摄像机、扫描仪等设备将实际场景或纸质图像转换成数字图像。
2. 图像预处理:对采集到的图像进行预处理,包括图像增强、去噪、几何校正等操作,以提高图像质量。
3. 图像变换:通过一系列的数值计算和变换,改变图像的亮度、对比度、颜色等特征,以满足特定的需求。
4. 图像分析:对图像进行特征提取、目标检测、模式识别等操作,以获取图像中的各种信息。
5. 图像展示:将处理后的图像显示在计算机屏幕上或输出到打印机、投影仪等设备上,以便人们观看和分析。
二、常见的图像处理方法1. 图像增强:通过调整图像的亮度、对比度、颜色等参数,使图像更清晰、更鲜艳。
2. 图像滤波:利用滤波器对图像进行低通滤波、高通滤波、中值滤波等操作,以去除噪声、平滑图像或增强边缘。
3. 图像分割:将图像分成若干个区域,以便更好地分析和识别图像中的目标。
4. 特征提取:从图像中提取出与目标相关的特征,如纹理特征、形状特征、颜色特征等。
5. 目标检测:利用机器学习、模式识别等方法,从图像中检测和识别出目标,如人脸、车辆等。
三、数字图像处理技术的应用领域数字图像处理技术在很多领域都有广泛的应用,以下列举几个主要的应用领域:1. 影像处理:数字图像处理技术可以应用于电影特效、动画制作、数字摄影等领域,提高影像的质量和逼真度。
2. 医学图像分析:数字图像处理技术可以应用于医学影像的分析、诊断和治疗,如CT扫描、核磁共振等。

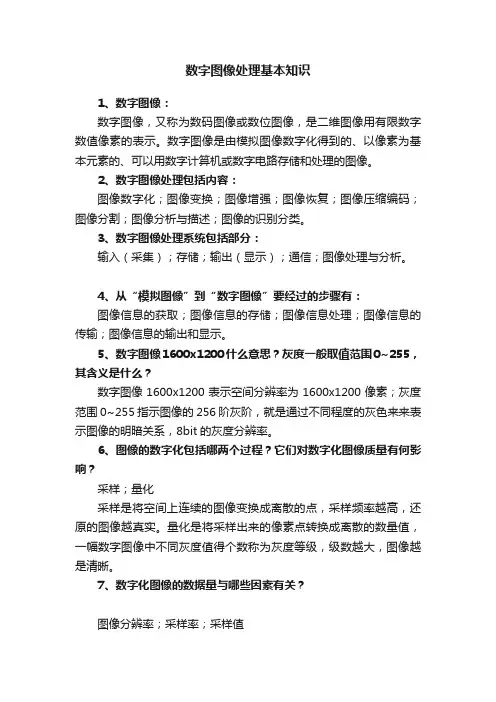

数字图像处理基本知识1、数字图像:数字图像,又称为数码图像或数位图像,是二维图像用有限数字数值像素的表示。
数字图像是由模拟图像数字化得到的、以像素为基本元素的、可以用数字计算机或数字电路存储和处理的图像。
2、数字图像处理包括内容:图像数字化;图像变换;图像增强;图像恢复;图像压缩编码;图像分割;图像分析与描述;图像的识别分类。
3、数字图像处理系统包括部分:输入(采集);存储;输出(显示);通信;图像处理与分析。
4、从“模拟图像”到“数字图像”要经过的步骤有:图像信息的获取;图像信息的存储;图像信息处理;图像信息的传输;图像信息的输出和显示。
5、数字图像1600x1200什么意思?灰度一般取值范围0~255,其含义是什么?数字图像1600x1200表示空间分辨率为1600x1200像素;灰度范围0~255指示图像的256阶灰阶,就是通过不同程度的灰色来来表示图像的明暗关系,8bit的灰度分辨率。
6、图像的数字化包括哪两个过程?它们对数字化图像质量有何影响?采样;量化采样是将空间上连续的图像变换成离散的点,采样频率越高,还原的图像越真实。
量化是将采样出来的像素点转换成离散的数量值,一幅数字图像中不同灰度值得个数称为灰度等级,级数越大,图像越是清晰。
7、数字化图像的数据量与哪些因素有关?图像分辨率;采样率;采样值8、什么是灰度直方图?它有哪些应用?从灰度直方图中你可可以获得哪些信息?灰度直方图反映的是一幅图像中各灰度级像素出现的频率之间的关系它可以用于:判断图像量化是否恰当;确定图像二值化的阈值;计算图像中物体的面积;计算图像信息量。
从灰度直方图中你可可以获得:暗图像对应的直方图组成成分几种在灰度值较小的左边一侧明亮的图像的直方图则倾向于灰度值较大的右边一侧对比度较低的图像对应的直方图窄而集中于灰度级的中部对比度高的图像对应的直方图分布范围很宽而且分布均匀9、什么是点处理?你所学算法中哪些属于点处理?在局部处理中,输出值仅与像素灰度有关的处理称为点处理。

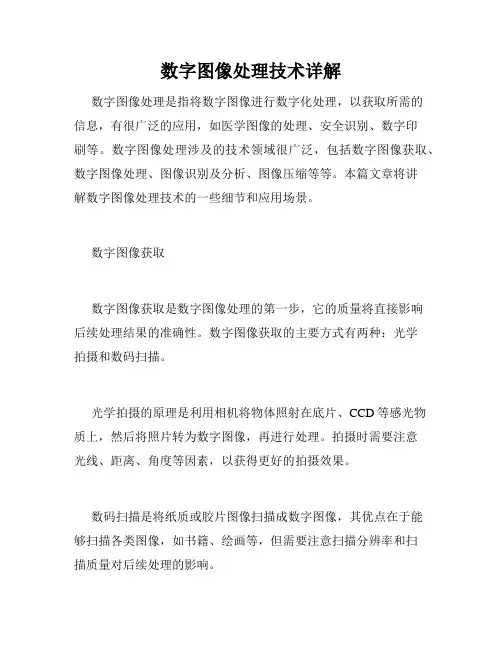

数字图像处理技术详解数字图像处理是指将数字图像进行数字化处理,以获取所需的信息,有很广泛的应用,如医学图像的处理、安全识别、数字印刷等。
数字图像处理涉及的技术领域很广泛,包括数字图像获取、数字图像处理、图像识别及分析、图像压缩等等。
本篇文章将讲解数字图像处理技术的一些细节和应用场景。
数字图像获取数字图像获取是数字图像处理的第一步,它的质量将直接影响后续处理结果的准确性。
数字图像获取的主要方式有两种:光学拍摄和数码扫描。
光学拍摄的原理是利用相机将物体照射在底片、CCD等感光物质上,然后将照片转为数字图像,再进行处理。
拍摄时需要注意光线、距离、角度等因素,以获得更好的拍摄效果。
数码扫描是将纸质或胶片图像扫描成数字图像,其优点在于能够扫描各类图像,如书籍、绘画等,但需要注意扫描分辨率和扫描质量对后续处理的影响。
数字图像处理数字图像处理是将数字图像采用计算机等电子设备进行图像处理、变换和计算等操作,包括图像去噪、增强、分割、重构、变换等。
这些图像处理技术广泛应用于如医学影像、人脸识别、图像搜索等领域。
除非色彩空间转换等通用技术,大多数字图像处理技术都需要针对具体应用做出优化。
例如常用的卷积神经网络(CNN)用于图像分类、定位等场景,条件随机场(CRF)用于图像分割等场景。
图像识别及分析图像识别及分析的应用范围广泛,包括人脸识别、指纹识别、车牌识别、图像搜索等。
这些场景下对于数字图像的预处理和特征提取、分类等要求较高。
在图像识别中,预处理包括了噪声去除、图像增强等处理,特征提取方法包括局部二值模式(LBP)、方向感知的Haar小波变换、伽马校正等方法。
分类方法包括了支持向量机(SVM)、分类树等方法。
图像压缩图像压缩是指用尽可能少的存储空间来存储图像信息。
常用的图像压缩算法包括了基于无损压缩的JPEG2000等方法和基于有损压缩的JPEG、PNG等方法。
无损压缩算法的原理是在保持图像质量的前提下减少存储空间。
数字图像处理概述数字图像处理是一项广泛应用于图像处理和计算机视觉领域的技术。
它涉及对数字图像进行获取、处理、分析和解释的过程。
数字图像处理可以帮助我们从图像中提取有用的信息,并对图像进行增强、复原、压缩和编码等操作。
本文将介绍数字图像处理的基本概念、常见的处理方法和应用领域。
数字图像处理的基本概念图像的表示图像是由像素组成的二维数组,每个像素表示图像上的一个点。
在数字图像处理中,我们通常使用灰度图像和彩色图像。
•灰度图像:每个像素仅包含一个灰度值,表示图像的亮度。
灰度图像通常表示黑白图像。
•彩色图像:每个像素包含多个颜色通道的值,通常是红、绿、蓝三个通道。
彩色图像可以表示图像中的颜色信息。
图像处理的基本步骤数字图像处理的基本步骤包括图像获取、前处理、主要处理和后处理。
1.图像获取:通过摄像机、扫描仪等设备获取图像,并将图像转换为数字形式。
2.前处理:对图像进行预处理,包括去噪、增强、平滑等操作,以提高图像质量。
3.主要处理:应用各种算法和方法对图像进行分析、处理和解释。
常见的处理包括滤波、边缘检测、图像变换等。
4.后处理:对处理后的图像进行后处理,包括去隐私、压缩、编码等操作。
常见的图像处理方法滤波滤波是数字图像处理中常用的方法之一,用于去除图像中的噪声或平滑图像。
常见的滤波方法包括均值滤波、中值滤波、高斯滤波等。
•均值滤波:用一个模板覆盖当前像素周围的像素,计算平均灰度值或颜色值作为当前像素的值。
•中值滤波:将模板中的像素按照灰度值或颜色值大小进行排序,取中值作为当前像素的值。
•高斯滤波:通过对当前像素周围像素的加权平均值来平滑图像,权重由高斯函数确定。
边缘检测边缘检测是用于寻找图像中物体边缘的方法。
常用的边缘检测算法包括Sobel 算子、Prewitt算子、Canny算子等。
•Sobel算子:通过对图像进行卷积运算,提取图像中的边缘信息。
•Prewitt算子:类似于Sobel算子,也是通过卷积运算提取边缘信息,但采用了不同的卷积核。

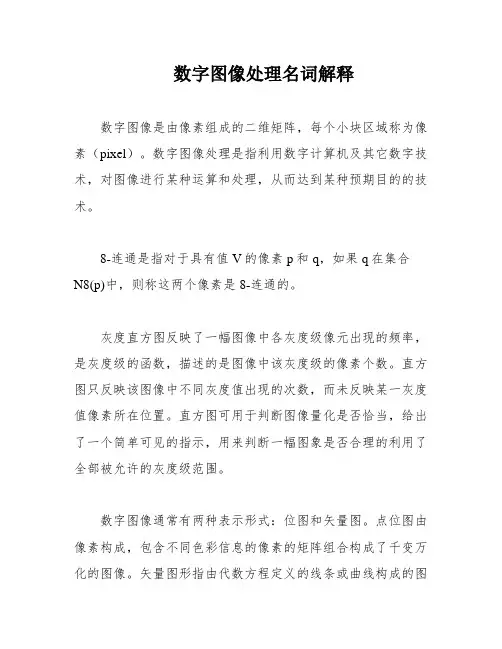

数字图像处理名词解释数字图像是由像素组成的二维矩阵,每个小块区域称为像素(pixel)。
数字图像处理是指利用数字计算机及其它数字技术,对图像进行某种运算和处理,从而达到某种预期目的的技术。
8-连通是指对于具有值V的像素p和q,如果q在集合N8(p)中,则称这两个像素是8-连通的。
灰度直方图反映了一幅图像中各灰度级像元出现的频率,是灰度级的函数,描述的是图像中该灰度级的像素个数。
直方图只反映该图像中不同灰度值出现的次数,而未反映某一灰度值像素所在位置。
直方图可用于判断图像量化是否恰当,给出了一个简单可见的指示,用来判断一幅图象是否合理的利用了全部被允许的灰度级范围。
数字图像通常有两种表示形式:位图和矢量图。
点位图由像素构成,包含不同色彩信息的像素的矩阵组合构成了千变万化的图像。
矢量图形指由代数方程定义的线条或曲线构成的图形,由许多矢量图形元素构成,这些图形元素称为“对象”。
两种图像的构成方式不同,其绘画方式也存在差别。
点位图是通过改变像素的色彩实现绘画和画面的修改,而矢量图操纵的是基本的图形(对象)。
在矢量图中,以Corel Draw为例,选择贝赛尔曲线工具,用鼠标在页面上定出一些节点,节点之间有线段,构成一个封闭图形。
用修改工具把这个图形调整圆滑。
傅里叶变换是一种将空间域中复杂的卷积运算转化为频率域中简单的乘积运算的方法,其应用主要有以下三方面:简化计算、处理空间域中难以处理或处理起来比较复杂的问题、以及实现特殊目的的应用需求。
通过傅里叶变换,可以将图像从空间域变换到频率域,利用频率域滤波或频域分析方法对其进行处理和分析,然后再将处理后的图像变换回空间域,从而实现图像的增强、特征提取、数据压缩、纹理分析、水印嵌入等效果。
对于M*N的图像f(x,y),其基矩阵的大小为M*N,也即及图像由M*N块组成。
当(x,y)取遍所有可能的值(x=0,1,2….m-1;y=0,1…n-1)时,就可得到由(M*N)*(M*N)块组成的基图像,所以其基图像大小为M平方*N平方。

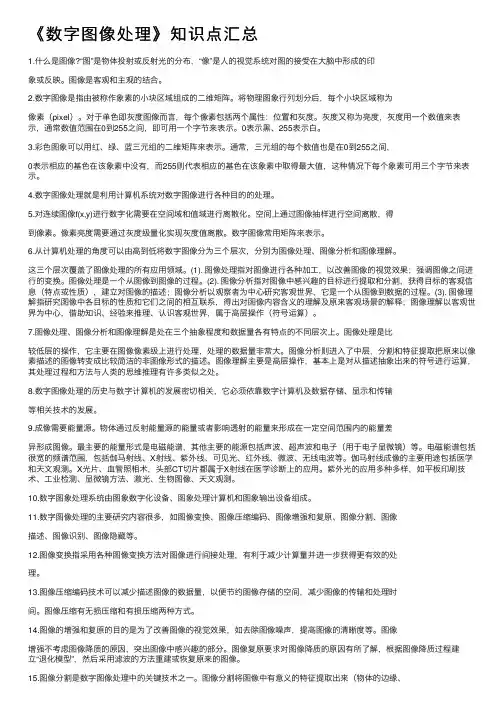

《数字图像处理》知识点汇总1.什么是图像?“图”是物体投射或反射光的分布,“像”是⼈的视觉系统对图的接受在⼤脑中形成的印象或反映。
图像是客观和主观的结合。
2.数字图像是指由被称作象素的⼩块区域组成的⼆维矩阵。
将物理图象⾏列划分后,每个⼩块区域称为像素(pixel)。
对于单⾊即灰度图像⽽⾔,每个像素包括两个属性:位置和灰度。
灰度⼜称为亮度,灰度⽤⼀个数值来表⽰,通常数值范围在0到255之间,即可⽤⼀个字节来表⽰。
0表⽰⿊、255表⽰⽩。
3.彩⾊图象可以⽤红、绿、蓝三元组的⼆维矩阵来表⽰。
通常,三元组的每个数值也是在0到255之间,0表⽰相应的基⾊在该象素中没有,⽽255则代表相应的基⾊在该象素中取得最⼤值,这种情况下每个象素可⽤三个字节来表⽰。
4.数字图像处理就是利⽤计算机系统对数字图像进⾏各种⽬的的处理。
5.对连续图像f(x,y)进⾏数字化需要在空间域和值域进⾏离散化。
空间上通过图像抽样进⾏空间离散,得到像素。
像素亮度需要通过灰度级量化实现灰度值离散。
数字图像常⽤矩阵来表⽰。
6.从计算机处理的⾓度可以由⾼到低将数字图像分为三个层次,分别为图像处理、图像分析和图像理解。
这三个层次覆盖了图像处理的所有应⽤领域。
(1). 图像处理指对图像进⾏各种加⼯,以改善图像的视觉效果;强调图像之间进⾏的变换。
图像处理是⼀个从图像到图像的过程。
(2). 图像分析指对图像中感兴趣的⽬标进⾏提取和分割,获得⽬标的客观信息(特点或性质),建⽴对图像的描述;图像分析以观察者为中⼼研究客观世界,它是⼀个从图像到数据的过程。
(3). 图像理解指研究图像中各⽬标的性质和它们之间的相互联系,得出对图像内容含义的理解及原来客观场景的解释;图像理解以客观世界为中⼼,借助知识、经验来推理、认识客观世界,属于⾼层操作(符号运算)。
7.图像处理、图像分析和图像理解是处在三个抽象程度和数据量各有特点的不同层次上。
图像处理是⽐较低层的操作,它主要在图像像素级上进⾏处理,处理的数据量⾮常⼤。
数字图像处理原理
数字图像处理原理是通过数字计算机对图像进行数学运算和处理的过程。
数字图像处理主要包括图像获取、预处理、增强、分割和编码等步骤。
图像获取是指通过摄像机或扫描仪等设备将现实世界中的物体或文档转换为数字图像。
在图像获取的过程中,需要考虑光照条件、相机设置和图像传感器等因素。
预处理是对获取到的图像进行基本的处理,以清除图像中的噪声和不必要的信息。
常用的预处理方法包括图像平滑、滤波和几何校正等。
图像增强是指通过改变图像的亮度、对比度和颜色等参数,提高图像的质量和观感。
图像增强的方法包括直方图均衡化、基于空域的增强和基于频域的增强等。
图像分割是将图像划分为不同的区域或对象的过程。
图像分割可以基于阈值、边缘检测和区域生长等方法进行。
图像编码是将图像的数据进行压缩和编码的过程,以减少存储和传输的数据量。
常用的图像编码方法有无损压缩和有损压缩等。
数字图像处理原理的应用广泛,包括医学图像处理、遥感图像处理和安全监控等领域。
通过数字图像处理,可以提取图像中的关键信息,改善图像质量,从而对图像进行分析和理解。
数字图像处理数字图像基础数字图像处理是将数字图像进行分析、处理和理解的过程,它的目标是提高数字图像的质量、抽取图像的特征、提取图像的信息和实现图像的应用。
数字图像处理技术已经渗透到几乎所有领域,如医学、电影、远程通讯、安全监控等。
数字图像处理基础知识包括采集、压缩、存储、预处理、增强、分割、特征提取、分类和应用。
图像采集采集是数字图像处理中最基础的环节,它将物理光学信号转化为数字信号。
常见的图像采集设备包括CCD、CMOS和磁介质等。
图像压缩图像压缩是将图像文件从原始大小减小,并通过各种手段来减少文件大小和传输时间的过程。
图像压缩通常有两种方式,一种是有损压缩,一种是无损压缩。
图像存储图像存储是将数字图像保存在计算机或外部储存设备中。
常用的图像存储格式包括BMP、PNG、JPEG和GIF。
图像预处理图像预处理是在进行其他数字图像处理操作之前,对原始图像进行预处理以去除噪声、平滑、增强、锐化等。
常见的预处理方法包括空间域滤波、频率域滤波、直方图均衡化、形态学操作等。
图像增强图像增强是为了改善图像的质量、提高图像的视觉效果和增强图像的细节而进行的操作。
常见的图像增强方法包括灰度拉伸、对数变换、伽马变换、直方图规定化等。
图像分割图像分割是将数字图像分成不同的区域并对这些区域进行分析和理解的过程。
图像分割可以有多种方法,包括阈值分割、区域分割、边缘分割等。
特征提取图像特征提取是从原始图像中提取一些相关的特征以便于后续的分类和识别。
特征提取的常见方法包括边缘检测、角点检测、纹理描述等。
图像分类图像分类是将数字图像按照其特征划分为不同的类别。
常见的图像分类算法有SVM、KNN、神经网络等。
应用数字图像处理在很多领域都有广泛的应用,如医学影像处理、智能交通、虚拟现实等。
最近,随着深度学习的兴起,数字图像处理技术也被广泛应用于计算机视觉、自然语言处理等领域。
以上是数字图像处理的基础知识,数字图像处理应用广泛,研究数字图像处理可以掌握现代图像处理的基本技能,有利于提高计算机视觉,图像识别和其他领域的研究水平。
数字图像处理的基本原理和常用方法数字图像处理是指将图像信号转换成数字信号并利用计算机对其进行处理的过程。
图像处理最早出现于20 世纪50 年代,当时的电子计算机已经发展到一定水平,人们开始利用计算机来处理图形和图像信息。
数字图像处理作为一门学科大约形成于20 世纪60 年代初期。
早期的图像处理的目的是改善图像的质量,它以人为对象,以改善人的视觉效果为目的。
图像处理中,输入的是质量低的图像,输出的是改善质量后的图像,常用的图像处理方法有图像增强、复原、编码、压缩等。
数字图像处理常用方法:1 )图像变换:由于图像阵列很大,直接在空间域中进行处理,涉及计算量很大。
因此,往往采用各种图像变换的方法,如傅立叶变换、沃尔什变换、离散余弦变换等间接处理技术,将空间域的处理转换为变换域处理,不仅可减少计算量,而且可获得更有效的处理(如傅立叶变换可在频域中进行数字滤波处理)。
目前新兴研究的小波变换在时域和频域中都具有良好的局部化特性,它在图像处理中也有着广泛而有效的应用。
2 )图像编码压缩:图像编码压缩技术可减少描述图像的数据量(即比特数),以便节省图像传输、处理时间和减少所占用的存储器容量。
压缩可以在不失真的前提下获得,也可以在允许的失真条件下进行。
编码是压缩技术中最重要的方法,它在图像处理技术中是发展最早且比较成熟的技术。
3 )图像增强和复原:图像增强和复原的目的是为了提高图像的质量,如去除噪声,提高图像的清晰度等。
图像增强不考虑图像降质的原因,突出图像中所感兴趣的部分。
如强化图像高频分量,可使图像中物体轮廓清晰,细节明显;如强化低频分量可减少图像中噪声影响。
图像复原要求对图像降质的原因有一定的了解,一般讲应根据降质过程建立“降质模型”,再采用某种滤波方法,恢复或重建原来的图像。
4 )图像分割:图像分割是数字图像处理中的关键技术之一。
图像分割是将图像中有意义的特征部分提取出来,其有意义的特征有图像中的边缘、区域等,这是进一步进行图像识别、分析和理解的基础。
