(完整版)无线遥控模块PT2262控制原理

PT2262PT2272编解码集成电路原理说明编解码集成电路是一种用于无线遥控器控制系统的集成电路，其中PT2262是编码器，PT2272是解码器。

编码器将输入的数据编码成一串二进制数据，而解码器将接收的数据解码成原始数据。

这种编解码器组合广泛应用于门禁系统、遥控器、汽车防盗系统等领域。

PT2262编码器的工作原理是将输入的数据通过编码算法转换成一串二进制数据，并通过无线信号发送出去。

编码器通常包含多路编码输入端口，可以接收多个控制信号，并将它们组合成一个二进制数据包。

这样的设计可以实现多功能遥控器，每个按键对应一个不同的编码输出。

PT2272解码器的工作原理是接收来自编码器的二进制数据包，并解码成原始数据信号输出。

解码器通常包含一个接收端口和多个输出端口，每个输出端口对应一个控制信号。

解码器内置了解码算法，可以准确还原编码器端输入的控制信号。

PT2262编码器和PT2272解码器之间配合使用时，可以实现无线遥控器控制系统的功能。

用户通过按下遥控器上的按键发送控制信号，编码器将该信号编码成二进制数据并发送给解码器，解码器将接收到的数据解码成原始控制信号输出。

这样就可以实现通过无线信号控制门禁系统、汽车防盗系统等设备的功能。

编解码集成电路具有体积小、功耗低、成本低等优点，适合用于需要远距离无线控制的应用场景。

PT2262和PT2272是一对经典的编解码器芯片，广泛应用于消费电子产品、工业自动化领域等。

通过学习这些编解码集成电路的原理，可以帮助我们深入理解遥控器控制系统的工作原理，并且可以在实际应用中对其进行合理的设计和使用。

总的来说，PT2262编码器和PT2272解码器的原理是基于数字信号处理技术，实现了数字信号的编解码转换，从而实现了远距离无线遥控系统的功能。

这两款集成电路有着简单易用、稳定可靠的特点，是无线遥控器领域的重要组成部分。

通过学习和应用这些编解码集成电路，可以提高我们对遥控器控制系统的理解和设计水平，带动无线通信和控制技本的发展。

PT2262PT2272编解码集成电路原理说明PT2262是编码器，PT2272是解码器，它们共同组成了无线遥控系统。

编码器负责将输入的数据编码成一串特定的信号，解码器则负责接收并解码这个信号，将其转化为相应的输出信号。

编码器和解码器之间通过无线传输介质进行通信。

PT2262编码器的工作原理如下：首先，通过输入信号进行编码，生成一个固定长度的编码码字。

编码过程中，PT2262内部实际上是将输入信号进行等宽编码，分别对应不同的输出信号。

这些输出信号通过设置不同的电平（高电平或低电平）来表示不同的编码。

编码器一般具有多个输出引脚，每个引脚对应一个编码码字，以实现对不同功能的控制。

最后，编码器将编码码字转换成无线信号，并通过外置的射频发射电路进行发送。

PT2272解码器是编码器的反向操作，其工作原理如下：首先，PT2272接收到来自编码器的无线信号。

然后，解码器根据接收到的无线信号，将其解码成相应的编码码字。

解码的过程中，PT2272内部会自动识别和校验接收到的信号，以确保解码的正确性。

最后，解码器将解码出的编码码字转换成相应的输出信号，并通过输出引脚进行输出。

PT2262和PT2272的组合可实现无线遥控系统的功能。

通过编码器将输入信号编码成无线信号后，传送到解码器进行解码，并最终通过解码器的输出信号对外部设备进行控制。

这种无线遥控系统具有简单、便捷、灵活的特点，被广泛应用于各种领域。

总结起来，PT2262和PT2272是一对用于无线遥控的编解码集成电路。

编码器PT2262将输入信号编码成无线信号，解码器PT2272接收并解码无线信号，将其转换为相应的输出信号。

它们可以组合使用，实现无线遥控系统的功能。

9 29
4 无线遥控开关
读取代码： 读取代码：
Void read_it() { for(i=y_flag;i>0;i--) //检验同步码 { if(DATE) { i=y_flag;k++;if(k>10) {k=0;break;}} else d50us(5); //延时0.25ms } if(i==0) { for(cc=0;cc<16;cc++) //8位地址码 { while(!DATE); //等待电平变化 while(DATE){TR0=1;} //开定时器中断 TR0=0; //关定时器中断 add[cc]=d_flag; d_flag=0; }
9 6
2 无线遥控发射接收电路
无线电遥控接收头T631电路原理如图所示。
9
7
2 无线遥控发射接收电路
接收电路主要由V1、IC等组成，V1与C7、C9、L2等元件组 成超高频接收电路，微调C9改变其接收频率，使之严格对准 265MHz发射频率。当天线L2收到调制波时，经V1调谐放大 出低频成分，再经V2前置放大后送入IC LM358，进一步放 大整形后由LM358第7脚输出，该印刷电路板实际尺寸为 31mmX23CC，天线尺寸为27mm(长)X9mm(高)。OUT为信 号输出端，三极管V1选用BE415或2SC3355。电容C9可选 用小型可调电容。IC选用LM358。
9 11
3 基于单片机的无线遥控技术
3.2 设计方案 无线遥控工作原理图如图l所示。
9
12
3 基于单片机的无线遥控技术
本系统的设计思想没有考虑信号编码方式，因为这 些是由专门的芯片完成的。本设计仅利用单片机 AT89C52对4*4的矩阵键盘进行监控，当有按键发 生时便将其相应的键值经单片机送与发射芯片，通 过发射芯片将控制信号发射出去，由接收芯片完成 信号的解调和放大。

PT2262,2272无线发射接收芯片这是一种目前用途非常广泛的200米四键遥控模块，常用于报警器设防、车库门遥控、摩托车、汽车的防盗报警等，这类用途要求遥控器的遥控距离并不远，一般50米足够了，但要求：遥控模块价格低廉，发射机手柄体积小巧、外观精致，耗电尽可能省，工作稳定可靠。

这里提供的发射机体积非常小巧，体积只有58x38x8毫米，采用桃木花纹的优质塑料外壳，带保险盖，防止误碰按键，天线拉出时长13厘米，遥控器只有20克。

上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。

发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。

接收模块采用SMD贴片工艺制造生产，为超再生接收方式，它内含放大整形及解码电路，使用极为方便。

1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线92、接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。

3、接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。

可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。

可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。

另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。

基于315m无线模块的PT2262/PT2272工作原理分析315M无线模块参数介绍数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～+85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。

数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

当电压大于l2V时功耗增大，有效发射功率不再明显提高。

这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。

天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。

数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。

数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。

发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。

本套套件包含：一个4路非锁存输出的接收模块（M4）和一个4键木纹遥控器（编码芯片为SC2262、PT2262或PT2264，配有电池），工作频率315M，实际应用距离30-50米。

接收模块四路输出，高电平电压约为5V，电流约为2MA，可与单片对接，或加一级放大驱动继电器或小型直流电机。

接收模块下图中左从至右分别为：VT、D3、D2、D1、D0、VCC、GND引脚定义：VT 解码有效指示输出脚D0-D3 四个控制信号输出引脚+ VCC DC5V- GND 负极、地ANT 天线，用24-28CM长的导线，也可以本店购买（链接）固定码木纹四键遥控器(详情和单独购买链接)下图为遥控器PCB编码焊盘位置（三态八位地址码焊盘，接收板上也有的）编码方法说明：设置地址码的原则是：同一个系统地址码必须一致；不同的系统可以依靠不同的地址码加以区分。

至于设置什么样的地址码完全随客户喜欢。

在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地址编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配对接收。

当两者地址编码完全一致时，接收机对应的D1～D4端输出约4V 互锁高电平控制信号，同时VT端也输出解码有效高电平信号。

高电平信号约为：5V 2MA，用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控开关操纵。

PT2262简介PT2262是一种用于无线遥控系统的编码解码芯片。

它广泛应用于车库门遥控器、无线门铃、无线安全系统等领域。

PT2262可以将一个特定的输入信号编码成一个无线遥控信号，并通过无线传输进行远程控制。

编码原理PT2262的编码原理是使用一种特定的编码算法，将输入信号转换成一系列特定的脉冲序列。

这些脉冲序列会通过无线信号传输给解码器进行解码，从而实现远程控制的功能。

编码过程包括以下几个步骤：1.输入信号采样：输入信号可以是开关、按键等，PT2262通过采样将输入信号转换为数字信号。

2.编码器：PT2262使用编码器将数字信号编码为一个固定长度的脉冲序列。

编码器内部包含一个计数器，根据输入信号的状态进行计数，当计数到达一定阈值时，编码器会输出一个脉冲信号。

3.脉冲宽度编码：PT2262使用脉冲宽度编码技术，通过改变脉冲的宽度来实现不同的编码。

当输入信号为高电平时，编码器输出的脉冲宽度较长；当输入信号为低电平时，编码器输出的脉冲宽度较短。

4.数据输出：编码器将编码后的脉冲序列发送给遥控器的调制器，由调制器将其转换成无线信号进行传输。

解码原理PT2262的解码原理是使用一种特定的解码算法，将接收到的无线信号转换为数字信号进行解码。

解码过程包括以下几个步骤：1.信号接收：遥控器的接收器接收到无线信号后，将其转换为电压信号。

2.调解制：PT2262的解码器接收到电压信号后，通过调解制将电压信号转换为数字信号。

调解制是PT2262的内部电路，根据电压信号的变化进行调解。

3.解码器：解码器接收到调解制输出的数字信号后，通过解码算法将其解码为相应的功能信号。

4.输出信号：解码器将解码后的信号输出给要控制的设备，实现远程控制的功能。

应用领域PT2262广泛应用于无线遥控系统领域，包括但不限于以下几个方面：1.车库门遥控器：PT2262可以将车库门的开关信号编码成无线遥控信号，通过无线方式进行车库门的开关控制。

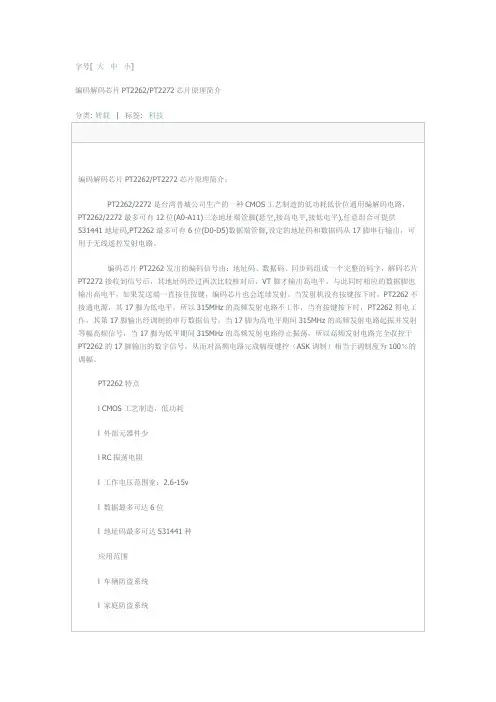

字号[ 大中小]编码解码芯片PT2262/PT2272芯片原理简介分类: 转载 | 标签: 科技编码解码芯片PT2262/PT2272芯片原理简介：PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262特点l CMOS工艺制造，低功耗l 外部元器件少l RC振荡电阻l 工作电压范围宽：2.6-15vl 数据最多可达6位l 地址码最多可达531441种应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控引脚图：此主题相关图片如下：管脚说明：名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.网站上大部分产品都是用2262/1.2M/2272/200K组合的，少量产品用2262/4.7M/2272/820K此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：解码电路PT2272 引脚图：此主题相关图片如下：名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码D0-D5 7-8、10-13 地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换Vcc 18 电源正端（＋）Vss 9 电源负端（－）DIN 14 数据信号输入端，来自接收模块输出端OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；VT 17 解码有效确认输出端（常低）解码有效变成高电平（瞬态）此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”此主题相关图片如下：上面是我们从超再生接收模块信号输出脚上截获的一段波形，可以明显看到，图上半部分是一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。

编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262特点1、CMOS工艺制造，低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽：2.6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

pt2262工作原理
PT2262是一种常见的编码芯片，被广泛应用于遥控开关、车库门遥控等领域。

PT2262的工作原理如下所述：
1. 编码器部分：PT2262是一个4位地址码和12位数据码的编码芯片。

通过外部设置编码开关，可以得到不同的地址码和数据码组合，实现不同设备的编码识别。

2. 运行时序：编码器接受来自控制器的输入信号，将其编码为特定的地址和数据码。

编码器工作时，首先检测到一个低电平的起始信号。

然后，在起始信号后的560微秒内，根据输入信号的高低电平来编码成一串地址码和数据码。

其中，地址码和数据码都包含4位二进制数据。

3. 编码方式：PT2262采用了差分曼彻斯特编码的方式。

差分曼彻斯特编码是一种编码方式，通过对输入数据进行异或操作生成编码数据。

编码过程中，每一位数据码都由两个连续的脉冲表示，其中高电平代表逻辑1、低电平代表逻辑0。

在两个脉冲之间的边沿处改变电平，用来区分逻辑0和逻辑1。

4. 输出信号：PT2262编码完成后，会输出这串编码数据。

编码数据通过一个无线发射器发送出去，用于遥控开关等应用。

需要注意的是，PT2262的工作原理涉及到具体的电路设计和信号处理，上述内容只是对其工作原理的简要描述，具体实现细节可能会有所差异。

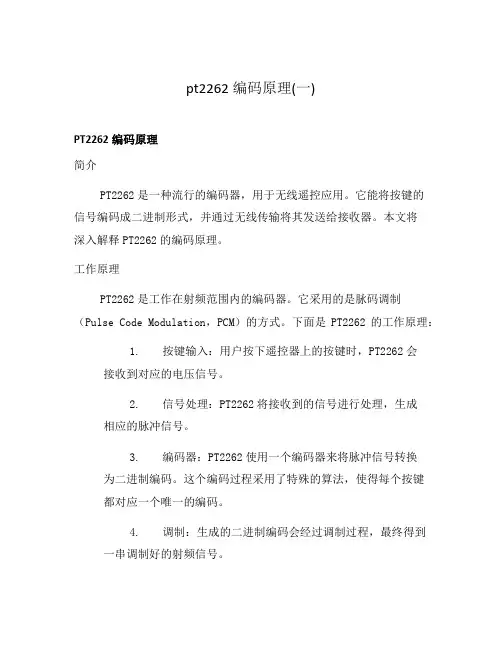

pt2262编码原理(一)PT2262编码原理简介PT2262是一种流行的编码器，用于无线遥控应用。

它能将按键的信号编码成二进制形式，并通过无线传输将其发送给接收器。

本文将深入解释PT2262的编码原理。

工作原理PT2262是工作在射频范围内的编码器。

它采用的是脉码调制（Pulse Code Modulation，PCM）的方式。

下面是PT2262的工作原理：1.按键输入：用户按下遥控器上的按键时，PT2262会接收到对应的电压信号。

2.信号处理：PT2262将接收到的信号进行处理，生成相应的脉冲信号。

3.编码器：PT2262使用一个编码器来将脉冲信号转换为二进制编码。

这个编码过程采用了特殊的算法，使得每个按键都对应一个唯一的编码。

4.调制：生成的二进制编码会经过调制过程，最终得到一串调制好的射频信号。

5.发送器：调制后的射频信号由PT2262的发送器发送出去，传输到接收端。

PT2262编码PT2262的编码过程是非常重要的，它决定了每个按键的唯一性。

下面是PT2262的编码过程：1.学习模式：在设定了学习模式后，PT2262可以学习到外部传入的按键信号。

2.按键触发：当用户按下遥控器上的按键时，PT2262会通过接收触发电路检测到按键操作。

3.信号编码：PT2262将按键信号编码成二进制形式。

编码过程是通过一个特定的算法将每个按键映射到一个不同的编码。

4.数据传输：编码后的数据经过调制，并由发送器发送出去。

这个过程是通过射频信号进行传输。

优点与应用PT2262编码器由于其简单、可靠和低功耗的特性，被广泛应用于无线遥控领域。

以下是一些PT2262的优点和应用：•简单易用：PT2262的编码器非常容易使用，只需要将其与MCU或遥控IC连接即可。

•低功耗：PT2262在待机状态下功耗非常低，节约能源。

•可靠性：PT2262使用了纠错编码，可以容忍一定的噪声干扰。

•家庭自动化：PT2262广泛应用于家庭自动化系统中，如智能家居和远程控制等。

无线电遥控，就是利用无线电波对被控对象进行远距离控制，在工业控制、航空航天、家电领域应用广泛。

一、无线遥控模块的构成：由发射部分和接收部分组成。

发射部分由，按键，编码芯片，315M调制器，功率放大电路等构成其中编码部分电路由PT2262编码IC来组成，具体电路见图所示。

编码电路原理图接收部分由无线信号接收电路，解码芯片构成D0,D1,D2,D3 为按键状态输出端，当某个按键按下后，相应的数据端口就输出高电平，在这几个端口加一级放大就可以驱动继电器，功率三极管，进行负载遥控开关控制。

也可以直接连到单片机的I/O脚上，通过单片机采集数据端口状态，然后进行外部控制。

二、编码解码芯片PT2262/PT2272PT2262/2272是一对带地址、数据编码功能的无线遥控发射/接收芯片。

其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。

接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。

后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型无线遥控接收芯片。

在通常使用中，我们一般采用8位地址码和4位数据码，这时编码芯片PT2262和解码芯片PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，地址编码不重复度为38=6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第2脚接地，第3脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第2脚接地，第3脚接正电源，其它引脚悬空就能实现配对接收。

基于PT2262的无线灯控设备设计实现1. 引言随着智能家居技术的发展，人们对灯光控制的需求也越来越高。

无线灯控设备作为一种方便、灵活的灯光控制方式，受到了广泛的关注与应用。

本文将介绍基于PT2262编码解码芯片的无线灯控设备的设计与实现。

2. 设备原理2.1 PT2262编码解码芯片概述PT2262是一种高性能的编码解码芯片，可以实现无线遥控设备的信号编码和解码。

其具有低功耗、稳定性高等特点。

PT2262编码解码芯片通常配合编码和解码器一起使用，用来实现遥控信号的传输与接收。

2.2 设备工作原理基于PT2262的无线灯控设备，主要包括遥控器和接收器两个部分。

遥控器通过按键控制发射信号，接收器接收信号后通过解码生成对应的控制信号，并控制灯光的开关状态。

设备的工作原理如下：1.遥控器按键触发，PT2262芯片将按键的状态进行编码；2.编码后的信号通过无线传输方式发送给接收器；3.接收器接收到信号后，PT2262芯片对信号进行解码；4.解码完成后，接收器根据解码结果控制对应的继电器或智能灯控芯片，改变灯光的开关状态。

3. 设备设计与实现3.1 硬件设计•遥控器部分：遥控器采用一个或多个按键，按键通过电路连接到PT2262芯片，通过编码输出信号。

•接收器部分：接收器由PT2262芯片、解码电路、继电器或智能灯控芯片等组成。

PT2262芯片接收到编码的信号后，通过解码电路生成相应的控制信号，控制灯光的开关状态。

3.2 软件设计•遥控器软件设计：遥控器软件主要通过编程实现按键状态的检测，并将按键的状态编码输出。

•接收器软件设计：接收器软件主要通过编程实现PT2262芯片的信号接收与解码，根据解码结果控制灯光的开关状态。

4. 实验结果与讨论经过实际测试，基于PT2262的无线灯控设备能够实现灯光的远程控制。

遥控器通过按键触发，发送信号给接收器，接收器接收到信号后根据解码结果控制灯光的开关状态。

实验结果表明，设备的控制稳定性和可靠性较高。

摘 要盆腔炎治疗仪，利用物理的电、热、磁等生理作用，促进人体神经肌肉组织兴奋和局部血液循环，并有镇痛作用。

盆腔治疗仪对盆腔炎的治疗，具有无副作用和后遗症等优点，在妇科中得到广泛的应用。

因为在治疗过程中需要调整治疗参数，为方便患者自己根据治疗需要适时调整，设计具有无线遥控功能键盘能为患者使用带来极大的方便。

本文正是为解决此问题，提出了盆腔炎治疗仪遥控系统的解决方案。

无线遥控包括发射和接收两部分。

发射部分包括发射电路、编码芯片、键盘电路和电源电路。

接受部分，包括射频接受电路、解码芯片PT2272、起控制作用的单片机AT89S52和起交互作用的显示屏SMC1602A。

发射电路，采用特低功耗超再生原理，工作频率315MHz，433MHz，工作电压DC+3V，调制带宽 10K。

编码芯片采用PT2262，具有4路或6路数据输入，串行编码输出，最多可以发送63个控制指令。

关键字：盆腔治疗仪；无线遥控；PT2262；PT2272；单片机AT89S52；SMC1602AAbstractThe instrument for pelvic inflammation treatment, uses physiological actions of the physical electricity, heat, magnetism for therapy, has the promotion of excited nerve muscular tissue, the partial blood circulation and eases the pain，with merit of no side effect and sequela. So it obtains the widespread application in the gynecology department。

Because in the course of treatment the patient needs to adjust the treatment parameter, the designing with the wireless remote control function keyboard bringing enormous convenient to the patient. This article is precisely for solves this problem, proposed the pelvic cavity treatment meter remote control module solution. The wireless remote controller including launched part and received part. The launched parts including transmission circuit, code chip, keyboard circuit and power circuit. The received module, include the received circuit, decoding chip PT2272, controller AT89S52 and the correlation display monitor SMC1602A. The transmission circuit, uses the especially low power loss ultra regeneration principle, operating frequency 315MHz,433MHz, working voltage DC+3V, modulation band-width 10K.The code chip uses PT2262, has 4 group or 6 group data feeds and the serial code output, most may transmit 63 control commands.Keywords instrument for pelvic inflammation treatment；wireless remote controller；PT2262；PT2272；AT89S52；SMC1602A目 录第1章绪论 (4)1.1 课题背景 (4)1.2 遥控器原理 (4)1.3 设计任务 (4)1.4 设计的意义 (4)第2章无线遥控原理 (5)2.1 发射电路原理 (5)2.2 接收电路原理 (5)2.3 天线原理 (5)2.3.1 什么是天线 (5)2.3.2 天线的种类 (6)第3章遥控方案设计 (7)3.1 系统设计 (7)3.2 解决方案(一) (8)3.3 解决方案(二) (9)3.4 方案讨论 (10)第4章系统实现 (11)4.1 工具介绍 (11)4.1.1 Protus原理图与仿真 (11)4.1.2 Protel原理图与电路板制作 (11)4.2 器件介绍 (12)4.2.1 发射集成电路 (12)4.2.2 接受集成电路 (13)4.2.3 编码和解码芯片 (14)4.2.4 单片机AT89S52 (14)4.2.5 LCD1602A显示原理 (15)4.3 键盘编码 (16)4.4 系统构架 (17)4.5 程序实现 (17)第5章系统测试 (18)5.1 无线发射接收测试 (18)5.2 程序测试 (19)5.3 系统总体测试 (20)致谢 (20)参考文献 (20)附录 (20)⑴遥控器电路 (20)⑵接收部分电路图 (21)⑶源程序 (22)第1章 绪论1.1 课题背景盆腔治疗仪采用物理的电、热、磁等生理作用，具有促进神经肌肉组织兴奋，局部血液循环和镇痛三种重要作用。

PT2262/2272红外遥控集成电路PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。

其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。

接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。

后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。

PT2262-IR引脚功能说明：Pin1-Pin6（A0-A5）: 地址输入端，可编成“1”、“0”和“开路”三种状态。

Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）: 地址或数据输入端，地址输入时用Pin1-Pin6，做数据输入时只可编成“1”、“0”两种状态。

Pin14（TE）:发射使能端，低电平有效。

Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。

Pin17（Dout）: 数据输出端，编码由此脚串行输出。

Pin9、Pin18（VDD，Vss）: 电源+，-输入端。

PT2272引脚功能说明：Pin1-Pin6（A0-A5）: 地址输入端，可编成“1”、“0”和“开路”三种状态。

要求与PT2262设定的状态一致。

Pin7、Pin8、pin10-Pin13（D0-D5）: 数据输出端，分暂存和锁存两种状态。

Pin14（DI）: 脉冲编码信号输入端。

Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。

Pin17（VT）: 输出端，接收有效信号时，VT端由低电平变为高电平。

Pin9、Pin18（VDD，Vss）: 电源+，-输入端。

PT2262/PT2272电气参数PT2262/PT2272电气参数PT2262/PT2272极限参数PT2262/PT2272工作原理：PT2262-IR 发射芯片地址编码输入有“1”、“0”和“开路”三种状态，数据输入有“1”和“0”两种状态。

硬件原理图
图 8 无线遥控实验演示图
程序流程图
图 9 硬件原理图
图 10 软件流程图
软件代码
/******************************************************************** *******/
/*杭州晶控电子有限公司 */
/*
图 5 解码接收模块和电路原理图
图 6 无线遥控接收板
无线收发模块的地址码设定 在通常使用中，我们一般采用 8 位地址码和 4 位数据码，这时编码芯片 PT2262 和解
码芯片 PT2272 的第 1～8 脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三 种状态，地址编码不重复度为 38=6561 组，只有发射端 PT2262 和接收端 PT2272 的地址编码 完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的 PT2262 和 PT2272 的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用 户如果想改变地址编码，只要将 PT2262 和 PT2272 的 1～8 脚设置相同即可，例如将发射机
基于 PT2262 的无线编码模块 编码发射模块外形小巧、美观，与很多车辆防盗系统中的遥控器一样。根据功能的 多少按键数也不一样，我们本章所用的发射模块为 A、B、C、D 四个按键。编码发射模块主 要由 PT2262 编码 IC 和高频调制、功率放大电路组成，常用的编码发射模块实物和内部框图 如图 3 所示。 遥控发射器工作电压为 DC 12V(电池供电) ，尺寸(mm)： 58*39*14 ,工作频率：315MHz , 工作电流(mA)：13 编码类型： 固定码(板上焊盘跳接设置) 应用说明：与各类型带解码功能的 接收模块联合使用，解码输出后进行相应控制，如采用单片机进行读取接收并解码数据然后控制 相应的灯或电源开关。

PT2262发射器工作原理
PT2262是一款红外编码解码芯片，其工作原理如下：
1. 输入信号：PT2262的输入端接收来自编码器的信号，该信号包含一个地址码和一个数据码。

地址码用于指定解码器中的哪个输出引脚与之对应，而数据码则用于控制输出引脚的状态。

2. 解码：PT2262内部包含一个解码器，用于将输入的地址码和数据码转换成对应的输出状态。

解码器将地址码与数据码进行组合，生成一个输出脉冲序列，并将其分配给相应的输出引脚。

3. 输出信号：PT2262的输出端输出经过解码的信号，该信号可以控制外部电路的状态。

例如，如果解码器将地址码“00”和数据码“011111”组合，则输出引脚Q1将被置为高电平，而其他输出引脚将保持低电平。

4. 红外发射：PT2262还包含一个红外发射管，用于将解码后的信号发送到接收器。

红外发射管将解码后的信号转换成红外光信号，并发射到空气中，被接收器接收。

总之，PT2262通过接收编码器的输入信号，解码并输出控制信号，同时还可以发射红外光信号，实现对外部电路的控制。
