新装及更换线路柱上开关停电作业指导书编写：__________ __________年_______月_______日审核：__________ __________年_______月_______日__________ __________年_______月_______日批准：__________ __________年_______月_______日作业负责人：__________作业时间：年月日时分至年月日时分国网××供电公司检修公司配电运检室（国网××县供电公司）一、准备阶段1.1 准备工作安排√序号内容标准责任人备注1 现场勘察现场勘察应查看检修（施工）作业需要停电的范围、保留的带电部位、装设接地线的位置、邻近线路、交叉跨越、多电源、自备电源、地下管理设施和作业现场的条件、环境及其他影响作业的危险点，提出针对性的安全措施和注意事项，并填写现场勘察记录。
×××2 明确工作任务（1）10kV××线××#新装及更换线路柱上开关×××3 确定作业方法（1）采用8t及以上吊车吊装；（2）人员乘高空作业车安装。
×××4工作票填写与签发（1）填写、审核工作票的正确性；（2）交工作票签发人进行签发。
×××5 召开技术交底会（1）组织学习本次作业的作业指导书；（2）告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施；（3）告知现场电气设备接线情况、危险点和安全注意事项；（4）学习检修质量技术标准；（5）交待人员分工；（6）工器具及材料准备。
×××见附件1 、21.2 作业现场示意图10kV××线××#新装及更换线路柱上开关停电作业现场示意图1.3危险点分析及安全控制措施序号危险点安全控制措施备注1 起重伤人或运输途中伤人（1）起重搬运时只能由一人统一指挥，必要时可设置中间指挥人员传递信号，起重指挥信号应简明、统一、畅通，分工明确；（2）起重设备、吊索具和其他起重工具的工作负荷，不得超过铭牌规定；（3）在道路上施工应装设遮栏（围栏），并悬挂警告标示牌；（4）起吊物件应绑扎牢固，若物件有棱角或特别光滑的部位时，在棱角和滑面与绳索（吊带）接触处应加以包垫。
10kV中压开关柜安装使用说明书北京科锐配电自动化股份有限公司安装使用前请先仔细阅读本说明书开关柜应安装在满足其运行条件的室内。
确保由专职电气人员进行安装、操作和维护。
必须保证现场电气设备的联接条件和工作规程的适用和安全性。
有关开关柜的一切操作，都要遵守说明书中的相应规定。
危险要特别注意说明书中标有这个危险标志的注意事项。
不要超出开关设备在正常工作条件下的技术参数里规定的负载。
说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方。
用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备。
若对本说明书尚有疑问，我们将很高兴为您提供进一步的资讯。
版权所有，禁止将本说明书的全部或部分，以任何形式提供给第三者。
公司保留对提供的数据和图解的更改权力，需更改时，不另行通知。
一、产品概述：.............................................................................................................. 错误!未定义书签。
二、设备运行环境条件：............................................................................................ 错误!未定义书签。
（一）正常使用环境条件： .............................................................................. 错误!未定义书签。
（二）特殊使用环境条件： .............................................................................. 错误!未定义书签。
三、型号说明：.............................................................................................................. 错误!未定义书签。
停电更换柱上10kV断路器负荷开关作业指导书
1.范围
本指导书适用于10kV线路停电更换柱上断路器（负荷开关）作业。
2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL408—91《电业安全工作规程》（发电厂和变电所电气部分）
DL409—91《电业安全工作规程》（电力线路部分）
GBJ147-90《电气装置安装工程施工及验收规范—高压电器部分》
GB50150-2006《电气装置安装工程电气设备交接试验标准》
3.安全及预控措施
4.作业准备
5.作业周期必要时进行。
6.作业内容及方法
6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现象及对策
6.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械、仪表清单
8.3 施工材料清单
注：附件8.1、8.2、8.3使用时，应根据实际情况填写。
开关柜送电、停电（检修）操作规程
1.断路器手车柜送电、停电（检修）操作规程
送电操作：先装好后封板和前下门，再用专用操作手柄将接地开关分闸、（逆时转90°）然后用转运车将手车（分匣状态）推入柜内手车试验位置，同时插好二次航空插头，并关好前中门，用手柄将手车从试验位置（分闸状态）摇到工作位置，最后合闸断路器。
停电（检修）操作：先将短路器分闸，用手柄将手车从工作位置退到试验位置，打开前中门，同时拨出二次航空插头，再用转运车将手车推出柜外，并用专用操作手柄将接地开关合闸（顺时针转90。
），最后打开前下门或后封板进行检修。
2、隔离柜与母联柜送电、停电（检修）操作程序
送电操作：先确定两台柜体后封板和前下门已关好，用运转车将隔离手车推到手车试验位置，插好二次航母插头，并关好前中门，用手柄把隔离车摇到工作位置，然后用运转车将断路器手车（分闸状态）插入柜内手车试验位置，插好二次航母插头，并关好前中门，用手柄将手车从试验位置（分闸状态）插到工作位置，最后合闸断路器。
停车操作：先将断路器分闸，用手柄将断路器手车从工作位置退到试验位置，打开前中门，拨出二次航母插头，用转运车将车退出柜外，然后用手柄将隔离车从工作位置退到试验位置，打开前中门，拨出二次航母插头，用转运车将隔离车推出柜外，最后进行检修。
备注：开关名称：铠装移开式金属封闭开关设备
型号：KYN28A-12/077 额定电压：7.2KV
主母线额定电流：1250A 防护等级 IP4X。

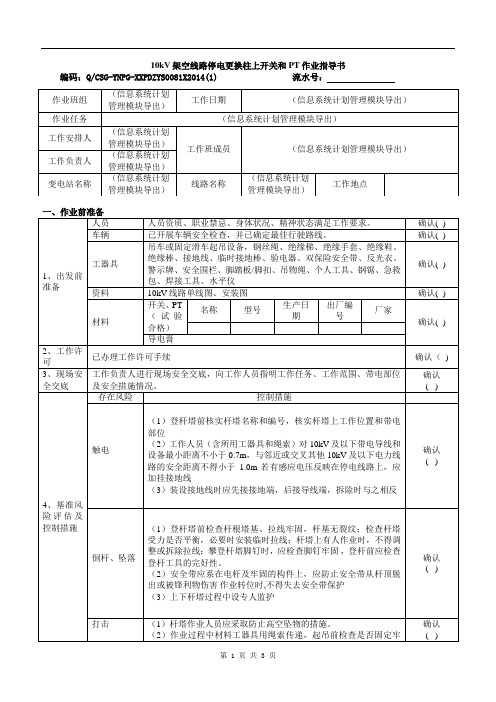

10kV架空线路停电更换柱上开关和PT作业指导书
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。
3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。

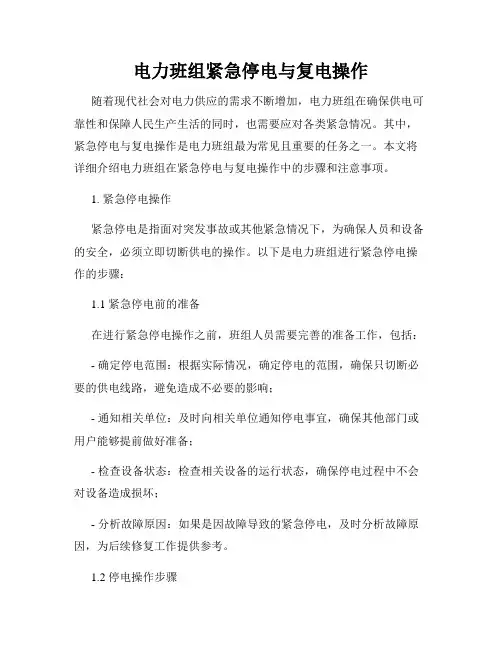

电力班组紧急停电与复电操作随着现代社会对电力供应的需求不断增加，电力班组在确保供电可靠性和保障人民生产生活的同时，也需要应对各类紧急情况。
其中，紧急停电与复电操作是电力班组最为常见且重要的任务之一。
本文将详细介绍电力班组在紧急停电与复电操作中的步骤和注意事项。
1. 紧急停电操作紧急停电是指面对突发事故或其他紧急情况下，为确保人员和设备的安全，必须立即切断供电的操作。
以下是电力班组进行紧急停电操作的步骤：1.1 紧急停电前的准备在进行紧急停电操作之前，班组人员需要完善的准备工作，包括：- 确定停电范围：根据实际情况，确定停电的范围，确保只切断必要的供电线路，避免造成不必要的影响；- 通知相关单位：及时向相关单位通知停电事宜，确保其他部门或用户能够提前做好准备；- 检查设备状态：检查相关设备的运行状态，确保停电过程中不会对设备造成损坏；- 分析故障原因：如果是因故障导致的紧急停电，及时分析故障原因，为后续修复工作提供参考。
1.2 停电操作步骤- 切断供电：根据事先确定的停电范围，通过电力开关或断路器等设备，将供电切断；- 分接地刀操作：使用分接地刀对相关设备进行接地操作，以确保人员和设备的安全；- 安全警示：在停电操作期间，设置明显的安全警示标识，提醒周围人员和车辆注意安全；- 停电确认：由专职人员进行停电现场确认，确保绝对停电。
2. 紧急复电操作紧急复电是在停电后，根据前期的故障处理和修复情况，及时恢复供电的操作。
以下是电力班组进行紧急复电操作的步骤：2.1 复电前的准备在进行紧急复电操作之前，班组人员需要做好准备工作，包括：- 故障修复检查：对停电原因进行彻底检修，确保故障修复完全；- 验证供电线路：对复电范围内的供电线路进行全面检查，确保无其他隐患存在；- 通知相关单位：向相关单位通知复电时间和复电事宜，确保其他部门或用户能够做好准备。
2.2 复电操作步骤- 去接地操作：对之前接地的设备进行去接地操作，为复电做好准备；- 检查设备状态：检查相关设备的运行状态，确保其正常运行并无异常情况；- 恢复供电：通过电力开关或断路器等设备，逐步恢复供电；- 复电确认：由专职人员进行复电现场确认，确保供电正常。

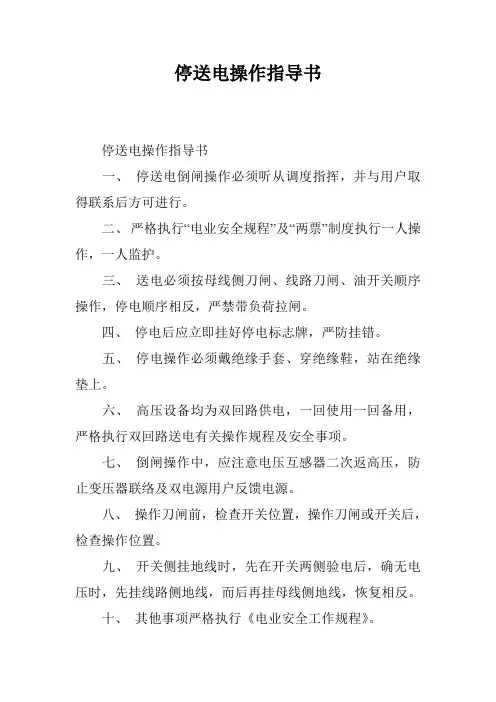

停送电操作指导书
停送电操作指导书
一、停送电倒闸操作必须听从调度指挥，并与用户取得联系后方可进行。
二、严格执行“电业安全规程”及“两票”制度执行一人操作，一人监护。
三、送电必须按母线侧刀闸、线路刀闸、油开关顺序操作，停电顺序相反，严禁带负荷拉闸。
四、停电后应立即挂好停电标志牌，严防挂错。
五、停电操作必须戴绝缘手套、穿绝缘鞋，站在绝缘垫上。
六、高压设备均为双回路供电，一回使用一回备用，严格执行双回路送电有关操作规程及安全事项。
七、倒闸操作中，应注意电压互感器二次返高压，防止变压器联络及双电源用户反馈电源。
八、操作刀闸前，检查开关位置，操作刀闸或开关后，检查操作位置。
九、开关侧挂地线时，先在开关两侧验电后，确无电压时，先挂线路侧地线，而后再挂母线侧地线，恢复相反。
十、其他事项严格执行《电业安全工作规程》。
高压负荷开关操作规程1. 引言高压负荷开关作为高压电力系统中的重要设备，在运行中起到了重要的作用。
为了确保高压负荷开关的安全运行，提高工作效率，减少事故发生的可能性，制定本操作规程。
2. 适用范围本操作规程适用于所有使用高压负荷开关的操作人员，包括运维人员、维修人员等。
3. 操作规程3.1 操作前准备在进行高压负荷开关操作之前，操作人员需要进行以下准备工作：•确保操作人员具备操作高压设备的资质和证书；•根据操作计划，准备所需的工具和设备；•检查操作区域和设备的环境是否安全，并进行必要的防护措施；•确保开关设备处于停电状态，并进行必要的安全措施。
3.2 操作步骤高压负荷开关的操作步骤如下：1.检查开关设备的外观是否完好，并检查各连接处是否松动；2.打开设备控制箱，并按照设备标识找到所需的控制开关；3.检查设备控制箱内部的电源和控制线路是否正常，如有异常情况及时报修；4.根据操作计划，执行相应的操作程序，如开启、关闭或切换设备；5.在操作过程中，注意观察设备运行情况，并根据需要进行相应的调整；6.操作完成后，关闭设备控制箱，并将开关设备置于安全状态；7.清理操作区域，保持设备周围环境整洁。
3.3 安全注意事项在操作高压负荷开关时，操作人员需要注意以下事项：•操作前必须熟悉设备的使用说明和操作规程；•操作时必须佩戴防护用具，如防护手套、防护眼镜等；•确保设备处于停电状态时进行操作，避免触电事故的发生；•注意操作区域的环境安全，如避免有易燃、易爆的物质存在；•操作过程中，严禁随意触碰设备的有关部件，以免引发意外。
4. 紧急情况处理在操作过程中，如发生紧急情况，操作人员需要采取以下应急措施：1.首先保护自身安全，迅速撤离危险区域；2.使用紧急停机按钮切断电源，并报告相关人员；3.根据紧急情况，及时启动相应的应急预案，采取相应的措施。
5. 操作记录与检查每次进行高压负荷开关操作结束后，操作人员需要按照规定填写操作记录，并由相关部门进行审核和归档。

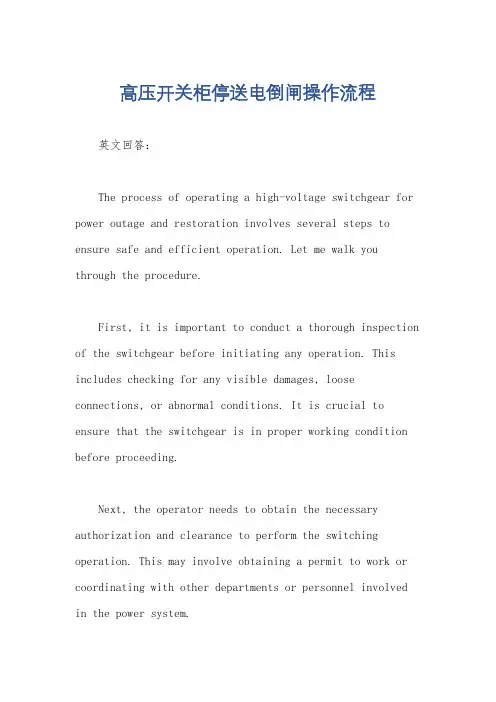

高压开关柜停送电倒闸操作流程英文回答：The process of operating a high-voltage switchgear for power outage and restoration involves several steps to ensure safe and efficient operation. Let me walk you through the procedure.First, it is important to conduct a thorough inspection of the switchgear before initiating any operation. This includes checking for any visible damages, loose connections, or abnormal conditions. It is crucial to ensure that the switchgear is in proper working condition before proceeding.Next, the operator needs to obtain the necessary authorization and clearance to perform the switching operation. This may involve obtaining a permit to work or coordinating with other departments or personnel involved in the power system.Once the authorization is obtained, the operator should communicate with the relevant parties, such as the control room or other field operators, to inform them about the intended switching operation. This communication is essential to ensure that everyone is aware of the planned outage and can take necessary precautions.Before operating the switchgear, it is important to isolate the equipment from the power source. This is typically done by opening the circuit breakers or disconnect switches that supply power to the switchgear. By isolating the equipment, the operator ensures that no power is flowing through the switchgear during the maintenance or restoration process.After isolation, the operator can proceed with the necessary maintenance or restoration work. This may involve replacing faulty components, conducting tests, or repairing any damages. It is important to follow the manufacturer's instructions and safety guidelines during this process to prevent accidents or further damage to the equipment.Once the maintenance or restoration work is completed, the operator needs to restore power to the switchgear. This is done by closing the circuit breakers or reconnecting the disconnect switches. It is important to ensure that all necessary safety precautions are taken before restoring power to avoid any electrical hazards.After power restoration, the operator should conduct a final inspection to verify the successful restoration of power and ensure that all equipment is functioning properly. This includes checking for any abnormal conditions, conducting tests if necessary, and ensuring that all connections are secure.In conclusion, the process of operating a high-voltage switchgear for power outage and restoration involves steps such as inspection, authorization, communication, isolation, maintenance/restoration work, power restoration, and final inspection. Following these steps ensures the safe and efficient operation of the switchgear.中文回答：高压开关柜停送电倒闸操作流程涉及多个步骤，以确保安全和高效的操作。
北京科锐‐柱上成套自动化设备（电压时间型负荷开关）
停电检修与恢复送电操作说明
终端型号：FZW28‐12(VSP5) 、RDCU ‐1A/F(VSP5) 一、设备图示
图1 开关本体图示
备注：此负荷开关在开关本体只能手动合闸，无手动分闸功能。
以图片所示，当手柄左高右低时，表示开关处于本地操作状态，其他位置不能操作，包括测控终端，主站均不能对开关进行操作。
当手柄左低右高时，表示开关能够接受测控终端和主站操作。
图3 测控终端底部图示
二、停电检修步骤 1．外观检查
(1) 检查CT 或PT 外观是否正常。
(2) 检查开关分合位指示针是否指示正常。
(3) 检查开关与测控终端是否为图4（开关运行）图8（测控终端运行）所示中的正常状态
2．操作图示
图4 正常运行时开关状态
图5 操作分闸后开关状态
图6 操作前测控终端底部状态 图7 操作分后测控终端底部状态 （操作转换开关指示） （操作转换开关指示）
图8 合上空开及压板后测控终端面板状态 图9 打开空开及压板后测控终端面板状态 3．操作步骤
1)分闸操作：
确定开关处于合闸状态（查看开关分合闸指示针指向“合闸”位置（图4所示）。
方法一：用操作杆拨动测控终端底部操作转换开关至“分闸”位置 随即听见开关响声，查看开关是否处于分闸状态（查看开关分合闸指示针指向“分闸”位置（图5所示）
方法二：在测控终端面板上按下分闸按钮（远方就地拨码开关处于就地位置），或者当远方就地拨码开关处于远方位置，从主站发送遥控合闸命令，随即听见开关响声，查看开关是否处于分闸状态（查看开关分合闸指示针指向“分闸”位置（图5所示）
2)保持开关分闸状态：确定开关处于分闸状态，将远方就地拨码开关投入至退出
；合闸压板、分闸压板由投入至退出；测控终端底部的转换开关处于手
分位置；电源空开由合上状态至跳开状态。
3)拉开开关两侧的隔离刀闸，挂接接地线。
4)再次确定开关状态和测控终端状态无误后对开关和测控终端进行检修。
三、恢复送电步骤
1.取下两侧挂接的接地线，合上开关两侧的隔离刀闸。
2.电源空开由跳开状态至合上状态；合闸压板、分闸压板由退出至投入
；远方接地拨钮在就地位置。
3.合闸操作：确认开关处于分闸位置（图5）
1)方法1：操作测控终端底部的操作转换开关到合闸位置（将转换开关从自动拨到合
闸，松开后会返回自动位置），随即听见开关响声响声，查看开关是否处于合闸状
态（查看开关分合闸指示针指向“合闸”位置（图4所示）。
2)方法2：操作测控终端底部的转换开关到自动位置（图6），将开关本体上的合闸手
柄置于左低右高位置（自动位置），在测控终端箱内按下合闸按钮（远方接地
拨钮在就地位置时）操作开关合闸，或者远方接地拨钮在远方位置时远方主站遥控
开关合闸，随即听见开关响声，查看开关是否处于合闸状态（查看开关分合闸指示
针指向“合闸”位置（图4所示）。
3)方法3：用操作杆勾住开关本体上合闸手柄，下拉，手动操作合闸，随即听见开关
响声，查看开关是否处于合闸状态（查看开关分合闸指示针指向“合闸”位置（图
4所示）。
4.运行状态：逻辑功能拨钮由退出至投入、远方就地拨钮由就地至远方
说明：“就地”指FTU能在本地操作开关。
“远方”指主站系统可远程遥控开关。
测控终端底部的操作转换开关不能作为开关分合闸状态指示，仅仅是操作开关。
当在测控终端面板上通过分合闸按钮操作开关或者在开关本体上通过手柄操作开关时，测控终端底部的操作转换开关不会指示开关位置。
