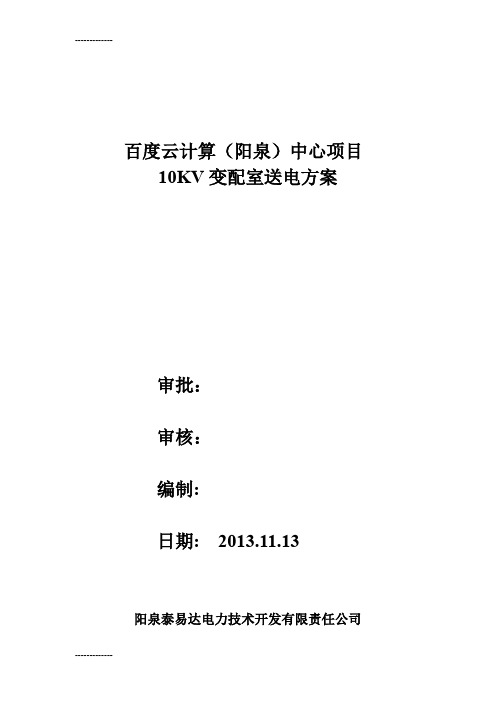

百度云计算（阳泉）中心项目10KV变配室送电方案审批：审核：编制:日期: 2013.11.13阳泉泰易达电力技术开发有限责任公司一、工程简介XXX工程由四个10KV高压配电室组成，分别为炼钢高压1#配电室，炼钢高压2#配电室，空压站高压配电室，循环水泵房高压配电室。

本工程由XXX工程技术有限公司设计，由XXX理有限公司担任现场监理。

本工程的四个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。

每个高压配电室均为两路高压进线，高压进线均由厂内110KV高压变电所引入，1#和2#炼钢高压配电室每路为3×240的高压电缆3根并联，空压站高压配电室，循环水泵房高压配电室每路为3×240高压电力电缆一根。

每个10KV高压配电室内有50KVA所用变压器一台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。

每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接。

正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。

本次送电采用临时送电方案，使用VLV22-10KV 3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联络二段进线。

空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。

由于正式电缆已经引入高压配电室，在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。

根据11月25日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。

送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。

然后再根据各个低配室的情况送至各低配室的变压器。

三个高压配电室的高压供电系统图及平面图见附图所示。

附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米—12米变压器台架为例,对建设要求及工艺进行说明,对其他安装形式的台架,除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出)线形式,以及保护、工作接地等，可根据具体情况适当调整。

2．按照农网工程建设标准化的要求,为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心,通过增加变压器布点调整负荷分布,缩短低压供电半径，低压供电半径应小于500米。

台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所,应悬挂警示牌、设备运行编号牌.二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。

2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装.（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm,避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm,JP柜接地线1根为150cm,变压器中性点接地线1根为360cm，各连接引线截取后,根据用途压接好接线端子，要保证接线端子压接质量。

(2）绝缘子全部采用P-20T型针式绝缘子,根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装,降低高空作业安全风险，节省施工时间,提高工作效率。

三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。

2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接,在细线上标注距离为2。

5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上,确定两杆之间距离为2.5米。

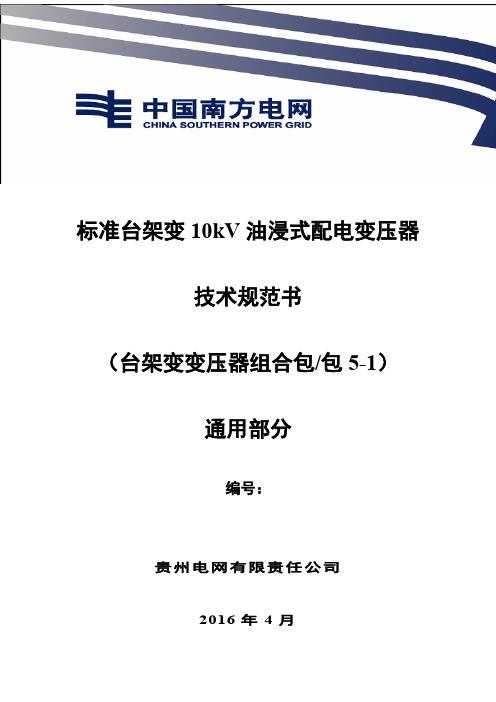

标准台架变10kV油浸式配电变压器技术规范书（台架变变压器组合包/包5-1）通用部分编号：贵州电网有限责任公司2016年4月10kV油浸式配电变压器技术标书使用说明1. 本技术标书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术标书，技术标书通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动相关技术条件，项目单位应填写专用部分“项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“项目单位技术差异表”移交给技术标书审查会，技术标书审查会确认“项目单位技术差异表”内容的可行性并书面答复。

具体包括：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

当发生需求变化时，需由技术标书组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次接口要求。

5. 技术标书的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术标书专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表3.1投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)2 工作范围 (2)2.1 范围和界限 (2)2.2 服务范围 (2)3 规范性应用文件 (2)4 术语和定义 (4)5 使用条件 (5)6 技术参数 (6)6.1 技术参数 (6)6.2 一般要求 (6)6.3 性能参数 (7)6.4 结构参数 (8)6.5 安装尺寸 (14)7 工艺参数 (16)7.1 非晶合金配变制造工艺 (16)7.2 焊接工艺 (18)8 试验检验 (19)8.1 试验项目 (19)8.2 试验方法及要求 (19)9 技术文件 (23)10 标志、起吊、包装、运输、安装及质量保证 (23)10.1 标志 (23)10.2 起吊 (24)10.3 包装 (24)10.4 运输 (24)10.5 安装指导 (24)10.6 质量保证 (24)1总则1.1本技术标书适用于中国南方电网有限责任公司采购的10kV油浸式铜绕组配电变压器，它提出了该设备技术参数、结构、性能、试验、起吊、包装和运输等方面的技术要求。

XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担的低压无功补JKWB-XXkvar的变压器、一台型号S13-XXkVA、台变支架上安装一台型号为2．偿、一台型号为一进四出塑壳开关低压配电箱。

3、安装一组型号为XX的避雷器、一组型号为XX的熔断器。

四、组织措施：1、工作负责人：李XX（联系电话）2、技术负责人：郭XX（联系电话）3、安全负责人：陈XX （联系电话）4、机具、材料负责人及电话5、工作班组：陈XX、马XX、曾XX等技工。

注：涉及高风险及以上施工需把施工单位总技术负责人列入组织措施。

五、现场勘查：1、工作环境：写清施工现场及环境，根据施工作业性质提出不同的要求，其中环境要求写清交通情况、临近带电体、安装环境、地质条件等情况。

2、施工要点、难点：根据工作环境写出实际施工现场的要点、难点。

参考事例如下：1、台式变安装的位置在XX地方居民门前空地，地质平坦，利于吊车、施工车辆、工具器的摆法；2、距离XX运行的带电线路XX米，距离较近，在吊装电杆、变压器时吊车的臂长会靠近带电线路的可能性；六、计划工作时间：1、计划工期：年月日时至年月日时、安装前变压器已完成试验；1．2、电杆预制基础已完成，并经过监理、业主的验收；3、工作负责人编制好施工方案并完成审批；4、开工前组织施工人员进行班前会、交底；5、开工前清点施工所需要的施工机具并检查工器具是否合格；6、工作前，施工人员要检查好自身的安全工器具是否齐全并处于安全有效的期限内；7、开工前的主要设备材料准备。

第五篇 10kV台架变 第1章 总论一、设计说明1.1 设计依据1.1.1 南方电网公司关于配网工程标准设计的编制原则和指导意见。

1.1.2 主要设计标准、规程规范：GB50052-2009 供配电系统设计规范GB 50053-94 10kV及以下变电所设计规范GB 50054-2011 低压配电设计规范GB 50060-2008 3～110kV高压配电装置设计规范GB/T 11022-1999 高压开关设备和控制设备标准的公用技术要求GB 50217-2007 电力工程电缆设计规范DL5352-2006 高压配电装置设计技术规程DL/T 599-2005 城市中低压配电网改造技术导则DL/T 620－1997 交流电气装置的过电压保护和绝缘配合GB50065-2011 交流电气装置的接地设计规范Q/CSG10012-2005中国南方电网城市配电网技术导则Q/CSG10703-2009 110kV及以下配电网装备技术导则1.2 术语台架变：变压器安装在露天台架或杆上的配电站,通常由跌落式熔断器、配电变压器和低压计量、配电、补偿装置组成。

1.3 设计范围及划分方法1.3.1 设计范围台架变的设计范围为电源进线与台架引下线的“T”接点至台架变低压配电箱低压出线侧。

台架变的10kV电源进线和0.4kV线路导线材料及杆头材料不在设计范围内。

配电箱低压出线玻璃钢桥架纳入标准配送，配电箱低压出线导线材料，不纳入标准配送。

底盘、卡盘及接地装置由设计选定，不纳入标准配送。

不纳入标准设计部分由各设计人员根据相应情况编制图纸方案。

1.3.2 划分方法以先确定台架型式，再细分模块的方式进行划分。

型式划分：根据台架所采用电杆的类型进行划分，采用12米杆为Ⅰ型、15米杆为Ⅱ型共两种型式组成。

模块划分：在型式固定的条件下，再根据变压器的容量、变压器类型、配电箱型式、低压出线的形式、低压出线回路数等变量进行划分。

图纸划分：以Ⅰ型、Ⅱ型两种型式为基础，分别编制两套独立的标准设计G3和G4图纸。

10kv变配电室受送电方案供电方案（模板）一、客户接入系统方案1.供电电源情况供电企业向客户提供__________________三相交流50赫兹电源（1）第一路电源电源性质：__________ 电源类型：______________供电电压：__________ 供电容量：______________供电电源接电点：____________________________________________________产权分界点：________________________________________________________，分界点电源侧产权属供电企业，分界点负荷侧产权属客户。

进出线路敷设方式及路径：建议___________________________________________________________________________________ ___________________________________________________________。

具体路径和敷设方式以设计勘察结果以及政府规划部门最终批复为准。

（2）第二路电源电源性质：__________ 电源类型：______________供电电压：__________ 供电容量：______________供电电源接电点：____________________________________________________产权分界点：________________________________________________________，分界点电源侧产权属供电企业，分界点负荷侧产权属客户。

进出线路敷设方式及路径：建议___________________________________________________________________________________ ______________________________________________________________。
