力士乐A10VSO系列柱塞泵安装说明书安全说明在调试和运行过程中，力士乐A10VSO系列轴向柱塞单元必须始终充满液压油并排放空气。

在停用时间相对较长时，也应遵守上述注意事项，因为力士乐A10VSO系列轴向柱塞单元通过液压管路排空。

尤其对于“传动轴朝上”或“传动轴朝下”的安装位置，必须注意完全地充满和放气，否则会造成风险 (例如空运转)。

马达外壳内的壳体泄油必须通过最高壳体泄油口 (L1、L2、L3)排放到油箱。

对于多个设备的组合，应确保不超过每个设备的相应壳体压力。

当力士乐A10VSO系列轴向柱塞单元设备的壳体泄油口存在压差时，必须更换共用的壳体泄油管路，以使在任何情况下，都不超过所有连接设备的最小允许壳体压力。

如果无法做到这点，必要时应铺设单独的壳体泄油管路。

为了获得有利的噪音值，应使用弹性元件分离所有连接管路，并避免在油箱上方安装。

在所有工况下，吸油管路和壳体泄油管路必须通入油箱中最低油位以下的位置。

允许吸油高度 hS 取决于总压力损失，但不会高于其最大值 (hS max = 800 mm)。

在运转期间，油口 S的最小吸油压力还不得降至 0.8 bar 绝对压力以下。

安装位置请参见以下示例 1 至 12。

其他安装位置可应要求提供。

建议的安装位置：1 和 3。

力士乐A10VSO系列轴向柱塞单元在油箱下方安装 (标准)在油箱下方安装意味着力士乐A10VSO系列轴向柱塞单元安装在油箱外部，低于最低油位。

具体安装图请见下面的描述：力士乐A10VSO系列轴向柱塞单元在油箱上方安装在油箱上方安装意味着力士乐A10VSO系列轴向柱塞单元安装在油箱的最低油位上方。

为了防止力士乐A10VSO系列轴向柱塞单元排空，在安装位置6 的油口 L1，至少需要 25 mm 的高度差 hES min。

遵守最大允许吸油高度 hS max = 800 mm 的要求。

壳体泄油管路中的单向阀仅允许在个别情况下使用。

有关认证的信息请向我们咨询。

A10VSO液压泵功能简介一、结构及工作原理A10VSO液压泵是REXROTH公司生产的一种中负荷斜盘式变量泵，由于其优异的性价比，在冶金、机床、化工、工程等各领域得到了广泛的应用。

如图1为其结构图。

图1 结构图1 驱动轴2 止推盘3 控制活塞4 控制阀5 压力侧6 配油盘7 吸油侧8 缸体9 柱塞10 柱塞滑靴11 摇杆12 预压腔13 回程活塞电机把一个输入扭矩传递给泵驱动轴1，缸体8和柱塞9随驱动轴一起旋转，在每个旋转周期内，柱塞9产生一个线性的位移，这个位移的大小由摇杆11的角度决定。

通过止推板2，柱塞滑靴10紧紧地贴在摇杆11上，在每个旋转周期内，每个柱塞9都转过由其初始位置决定的下死点和上死点，通过配油盘6上的两个窗口吸入与排出的流体容积与柱塞面积和位移相匹配。

在吸油区，流体进入柱塞腔容积增大部分，与此同时，各个柱塞把流体压出柱塞腔容积减小部分。

在柱塞到达压力区之前，通过优化的预压缩容腔12，柱塞腔内流体压力已经得到提升。

这就极大地减少了压力冲击。

摇杆11上斜盘的角度在最小与最大范围内无级调整，通过改变斜盘角度，柱塞位移即排量得到改变，通过控制活塞3就能改变斜盘角度。

在静压支撑作用下，摇杆可以平稳运动，并且克服回程活塞13的作用力而保持平衡。

增加斜盘角度即增大排量，减小角度即减小排量。

斜盘角度永远不可能到达完全的零位，因为一个最小的流量是必须的：冷却柱塞补偿内泄漏润滑所有运动部件二、变量形式与其它液压泵一样，该泵也可以组成多种变量形式，主要有压力控制、流量控制、功率控制、电子控制等，还可以把几种控制形式组合成复合控制。

1、两位控制简称DG（Two Position Control），顾名思义，只有两个位置的控制，要么泵最小摆角（零摆角），要么泵最大摆角，是一种特殊的控制方式。

结构和原理分别如图2和图3所示。

图2 DG 结构图 图3 DG 原理图通过将外部控制压力连接到油口X ，此压力直接作用在变量活塞上，根据该压力的大小，可以将变量泵的摆角设置为最大或最小。

力士乐柱塞泵的使用与维修工作单位：潍柴铸锻公司老厂区三车间姓名：王建光指导老师：日期：2012年9月13日力士乐柱塞泵的使用与维修摘要：本文主要介绍了力士乐A10VSO型号的柱塞泵在意大利FA造型线液压系统中的使用，以及在日常维护中出现的相关问题，并对问题进行解决。

关键词：柱塞泵压力控制流量控制开式回路FA气冲造型线是由意大利FA公司制造，具有国际先进水平的铸造生产线，该线自动化水平高，运行平稳，其液压系统主要采用德国BOSCH-REXROTH公司的产品，系统工作压力为12MPA，主机辅助压实压力为17MPA，由于生产线不少动作是由变频减速机通过齿轮齿条传动来取代液压缸和液压马达，液压控制部分较少，故全线采用4台力士乐AV10系列高压柱塞泵集中供油，以保证生产线的工作压力。

力士乐A10VSO柱塞泵外形图1-0压力与流量调节阀出油口泄露油口图1-0力士乐轴向柱塞泵内部结构复杂，因其活塞或柱塞的往复运动方向与缸体中心轴平行，所以称为轴向柱塞泵。

轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。

由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此容积效率高，运转平稳，流量均匀性好，噪声低，工作压力高等优点，但对液压油的污染较敏感，结构较复杂，造价较高。

力士乐A10VSO柱塞泵如图1-1所示：图1-1此型号柱塞泵主要由主轴，壳体，配流盘，转子，斜盘，柱塞以及变量机构组成，该泵的主要特点是：用于开式液压回路，流量正比与驱动转速和排量，并能通过调节斜盘倾角实现无级变量，具有优良的吸油特性，低噪音，高寿命。

在日常的设备维修过程中，通过拆卸分解轴向柱塞泵，可检查泵的下列方面：●配流盘是否磨损、拉槽。

柱塞与缸孔之间的间隙是否过大。

这些磨损与压力、流量下降，泄漏油管内泄漏增大等症状有关。

●中心弹簧是否疲软或折断，它与压力、流量下降有关。

●柱塞阻尼孔是否阻塞，它与滑靴干摩擦时泵在运行中发出尖叫声有关。

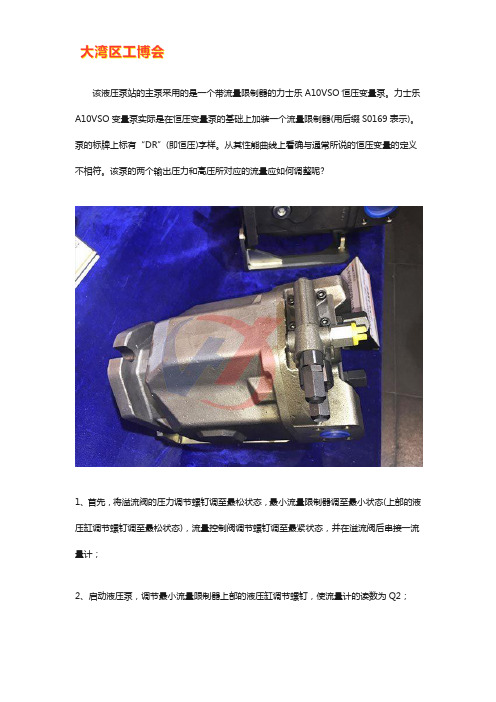

该液压泵站的主泵采用的是一个带流量限制器的力士乐A10VSO恒压变量泵。

力士乐A10VSO变量泵实际是在恒压变量泵的基础上加装一个流量限制器(用后缀S0169表示)。

泵的标牌上标有“DR”(即恒压)字样。

从其性能曲线上看确与通常所说的恒压变量的定义不相符。

该泵的两个输出压力和高压所对应的流量应如何调整呢?1、首先，将溢流阀的压力调节螺钉调至最松状态，最小流量限制器调至最小状态(上部的液压缸调节螺钉调至最松状态)，流量控制阀调节螺钉调至最紧状态，并在溢流阀后串接一流量计；2、启动液压泵，调节最小流量限制器上部的液压缸调节螺钉，使流量计的读数为Q2；3、再缓慢旋紧溢流阀的压力调节螺钉，使压力表的读数为80bar；4、此时，再缓慢旋松流量控制阀调节螺钉，直至流量计的读数不再变小；5、接着，再缓慢旋紧溢流阀的压力调节螺钉，使压力表的读数为260bar；6、最后，调节最小流量限制器下部的液压缸调节螺钉，使流量计的读数为Q1，至此调节完毕。

扩展资料：恒压变量泵调压带安全阀：1、恒压泵要调节其设定压力值；2、如果泵出口有系统安全阀的话，安全阀所调压力要高于恒压泵调定压力，高多少要看系统情况，一般例如1MPa或略大；千万不能小于恒压泵调定压力，否则恒压泵进不了恒压工况。

这一点以往的教科书可能强调不够，如前面所说，恒压泵在未达到调定压力之前，实际上是起到最大排量的定量泵作用。

3、系统选用恒压泵的出发点，就是基于低压大流量，实现快进；下一步实现高压小流量，既保压又没有多余流量溢流而发热。

4、恒压泵进入恒压工况（达到其调定压力）后，它能根据系统的需要提供最大流量以下的流量，系统要多就多提供，系统要少就少提供，而保持系统为恒压压力。

像保压这种系统不需要流量时，泵的流量只要满足内泄漏就行了。

5、现在有好几家的样本，将变量泵的压力切断动能与恒压功能等同起来，实在是误解，因为压力切断功能是一旦达到设定切断压力，泵的输出流量很快就讲到零。

力士乐A10V S O-D F L R 变量泵的控制原理档
力士乐Ａ１０ＶＳＯ－ＤＦＬＲ（恒压/流量/功率控制）变量泵的控制原理
我的问题已经提出好几天了．无人回帖．可能是我对问题的叙述不很清楚．最近几天我琢磨了一下，对于功率阀的调节原理,我先试着分析如下.是我个人的理解,请诸位指正.
功率阀相当于一个压力无级可调的(比例)溢流阀,它可无级地改变着进入流量调节器弹簧腔的压力P H.压力的无级可调是通过泵斜盘改变功率阀调压弹簧的压缩量X来实现的(泵斜盘带动拨杆改变功率阀套的位置,进而改变功率阀调压弹簧的压缩量X), 压缩量X与泵斜盘倾角β成反比.
在泵进入恒功率控制期间,流量调节器控制阀芯的位置也有3个.
压力P H作用在控制阀芯的右端(见图1),以形成一个对抗反力,与作用在控制阀芯左端的泵出口压力P P相平衡,使控制阀芯保持在中位(平衡位置),在此状态下,泵的斜盘倾角不变.
功率阀所决定的压力P H与泵压力P P应该是同比例变化(升降)的.并且P H的变化要比P P的变化滞后一点时间.
当泵压升高时,P P先将控制阀芯向右推离中位(平衡被破坏),并进入泵变量缸的无杆腔使泵的斜盘倾角β变小(流量减小), 随着倾角β的变小,功率阀调压弹簧的压缩量X则变大,阀的开启压力P H随之升高,升高了的P H又将控制阀芯推回中位恢复平衡状态.如此循环下去,控制阀芯连续的经历由平衡→不平衡→新的平衡的过程(用一位网友的话讲,就是控制阀芯在“中位振荡”),便实现了恒功率控制.
当泵压降低时,则会出现相反的过程.
恒功率控制始于起点的调整压力，终于切断点的限位柱（即死档铁）．不知我分析的对不对，请各位点拨．。

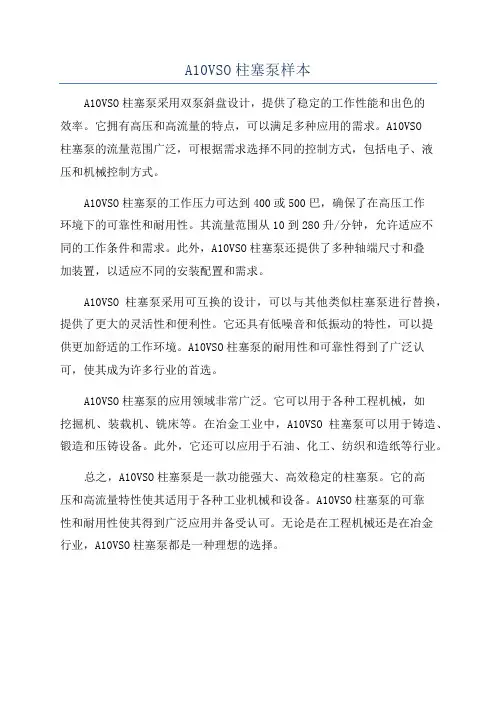

A10VSO轴向柱塞变量泵数据表系列31规格18 至140标称压力280 bar峰值压力350 bar开路A10VSO轴向柱塞变量泵特点––采用斜盘设计的变量轴向柱塞泵，适用于开路中的液压传动装置––流量与传动速度和排量成比例。

––可通过调节斜盘角度实现流量的无级变化。

–– 2 个壳体泄油口––良好的吸油特性––允许280 bar 连续压力––低噪音等级––超长使用寿命––传动轴的可能轴向及径向负载––高功率/重量比––控制范围广––响应时间短––通轴驱动适合于安装最高达同等排量规格（即100 % 通轴传动扭矩）的附加齿轮泵或柱塞泵。

A10VSO轴向柱塞变量泵工作压力范围流向S 到B吸油口S（入口）的压力入口压力p绝对最小____________________________________ 绝对0.8 barp绝对最大_________________________________ 绝对10 bar 1）在传动速度增加时，油口S 处的可允许最小入口压力为防止（因气蚀）损坏泵体，应维持最小入口压力。

所需要的最小入口压力由传动速度和泵排量而定。

但是，这些值并不适用于高速型号（请参见第7 页表中所列的数值）。

壳体泄油压力最大壳体泄油压力（油口L，L1）：比油口S 处的入口压力最多高出0.5 bar，但是不高于绝对2 bar。

pL 最大绝对_____________________________________ 2 bar1）工作管路油口B（进油口）的压力标称压力p标称_____________________________ 绝对280 bar峰值压力p最大______________________________绝对350 bar总工作持续时间__________________________________ 300 h单次工作持续时间_______________________________ 2.5 ms最小出口压力_________________________________ 10 bar1）压力变化速率RA ____________________________16000 bar/s为避免压力过大，可单独订购符合RC 25880 和RC 25890，且可以直接安装于SAE 法兰口上的泵安全块。

力士乐A10V变量柱塞泵工作原理及调节方法A10VO系列变量柱塞泵，是力士乐变量柱塞泵中的一款， A10VO系列为力士乐中压系列斜盘式轴向柱塞泵，公称压力280bar，用于开式液压回路中，该泵的应用非常广泛，被大家用于各个领域，包括但不限于龙门刨床、拉床、液压机、工程机械等1.力士乐A10VSODFR柱塞泵结构A10VO变量泵主要由泵体、斜盘、复位活塞、复位弹簧、变量活塞和控制阀组组成。

泵初始在弹簧力作用下处于最大排量，当流量控制阀FR或压力阀DR动作时，变量柱塞推动斜盘作相应的动作，达到变排量的目的。

2.力士乐A10VSODFR柱塞泵工作原理工作原理：初始时节流阀是关闭的，当泵出口压力到达流量控制阀设定压力时，流量控制阀FR阀芯左移，液压油进入变量柱塞右端，斜盘被推倒零倾角位置，此时泵的排量最小，此时泵的流量仅维持泵的变量需要。

当节流阀开口增大时，B口压力瞬时降低，流量控制阀FR阀芯右移，变量柱塞右腔泄油，斜盘在复位柱塞的作用下，倾角加大，泵的排量增加，随着流量的增加，节流阀两端的压差在压力补偿阀FR的作用下，B口和X口的压差趋于恒定，流量控制阀FR阀芯也达到平衡状态，当再调节节流口开度或负载压力变化时，FR阀芯将再次动作，调节泵的流量，随后保持平衡。

当系统压力高于DR阀的设定压力时，DR阀阀芯移动至左位，B口压力经DR阀通向变量活塞的无杆腔，将斜盘推至倾角为零的位置，泵的流量几乎为零，流量仅维持泵的变量需要3.力士乐A10VSODFR柱塞泵的压力流量调节方法1）流量调节X口接油箱泄压，并关闭B口，通过旋转流量控制阀FR上的调节螺钉，使压力达到需要的压力，一般FR设定值在14Bar至22Bar之间2）最高压力调节关闭流量控制阀FR，封堵B口，检测并通过压力调节螺钉调节DR 压力至需要的压力，但此压力一定要小于柱塞泵的安全压力280bar 3）用作恒压变量泵将FR的螺栓拧紧至最底部，压力补偿阀FR就不起作用了，可以作为恒压变量泵来用。
