(完整版)Rexroth力士乐柱塞泵工作原理与说明

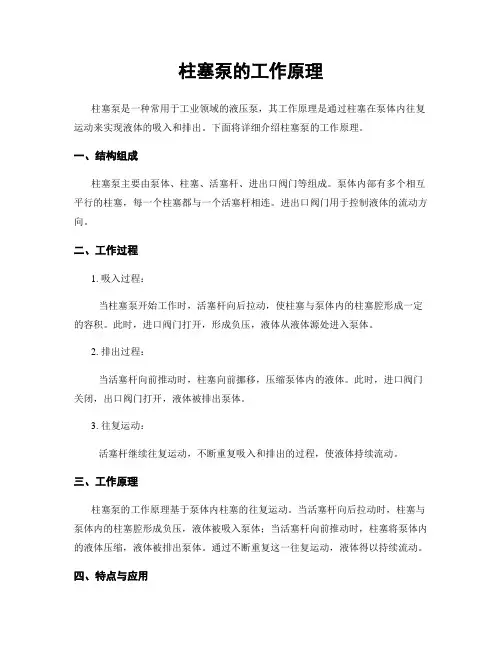

柱塞泵的工作原理柱塞泵是一种常用于工业领域的液压泵，其工作原理是通过柱塞在泵体内往复运动来实现液体的吸入和排出。

下面将详细介绍柱塞泵的工作原理。

一、结构组成柱塞泵主要由泵体、柱塞、活塞杆、进出口阀门等组成。

泵体内部有多个相互平行的柱塞，每一个柱塞都与一个活塞杆相连。

进出口阀门用于控制液体的流动方向。

二、工作过程1. 吸入过程：当柱塞泵开始工作时，活塞杆向后拉动，使柱塞与泵体内的柱塞腔形成一定的容积。

此时，进口阀门打开，形成负压，液体从液体源处进入泵体。

2. 排出过程：当活塞杆向前推动时，柱塞向前挪移，压缩泵体内的液体。

此时，进口阀门关闭，出口阀门打开，液体被排出泵体。

3. 往复运动：活塞杆继续往复运动，不断重复吸入和排出的过程，使液体持续流动。

三、工作原理柱塞泵的工作原理基于泵体内柱塞的往复运动。

当活塞杆向后拉动时，柱塞与泵体内的柱塞腔形成负压，液体被吸入泵体；当活塞杆向前推动时，柱塞将泵体内的液体压缩，液体被排出泵体。

通过不断重复这一往复运动，液体得以持续流动。

四、特点与应用柱塞泵具有以下特点：1. 高压输出：柱塞泵能够提供较高的输出压力，适合于需要高压力的工况。

2. 精确控制：柱塞泵的输出流量可以通过调节活塞杆的往复速度来实现精确控制。

3. 高效率：柱塞泵的工作效率较高，能够快速将液体输送到目标位置。

4. 耐用性强：柱塞泵的结构简单，易于维护，具有较长的使用寿命。

柱塞泵广泛应用于工业领域，常见的应用包括：1. 液压系统：柱塞泵可用于液压系统中的液压驱动装置，如液压机床、液压冲床等。

2. 柴油机：柱塞泵可用于柴油机的燃油供给系统，提供高压燃油给柴油喷油嘴。

3. 水处理：柱塞泵可用于水处理设备中的高压水供给系统，如高压清洗设备、水射流切割设备等。

总结：柱塞泵通过柱塞的往复运动来实现液体的吸入和排出。

其工作原理简单而高效，能够提供高压输出和精确控制。

柱塞泵广泛应用于液压系统、柴油机和水处理设备等领域。

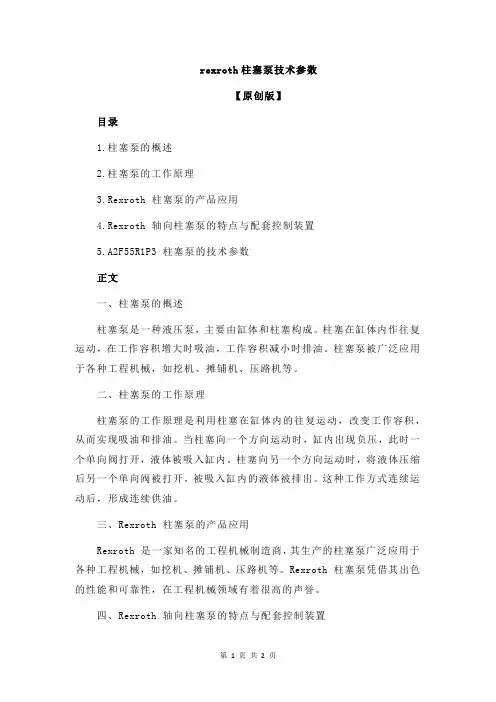

rexroth柱塞泵技术参数【原创版】目录1.柱塞泵的概述2.柱塞泵的工作原理3.Rexroth 柱塞泵的产品应用4.Rexroth 轴向柱塞泵的特点与配套控制装置5.A2F55R1P3 柱塞泵的技术参数正文一、柱塞泵的概述柱塞泵是一种液压泵，主要由缸体和柱塞构成。

柱塞在缸体内作往复运动，在工作容积增大时吸油，工作容积减小时排油。

柱塞泵被广泛应用于各种工程机械，如挖机、摊铺机、压路机等。

二、柱塞泵的工作原理柱塞泵的工作原理是利用柱塞在缸体内的往复运动，改变工作容积，从而实现吸油和排油。

当柱塞向一个方向运动时，缸内出现负压，此时一个单向阀打开，液体被吸入缸内。

柱塞向另一个方向运动时，将液体压缩后另一个单向阀被打开，被吸入缸内的液体被排出。

这种工作方式连续运动后，形成连续供油。

三、Rexroth 柱塞泵的产品应用Rexroth 是一家知名的工程机械制造商，其生产的柱塞泵广泛应用于各种工程机械，如挖机、摊铺机、压路机等。

Rexroth 柱塞泵凭借其出色的性能和可靠性，在工程机械领域有着很高的声誉。

四、Rexroth 轴向柱塞泵的特点与配套控制装置Rexroth 轴向柱塞泵具有许多优点，如高效、节能、高可靠性等。

为了满足不同应用的需求，Rexroth 设计了一系列全面的配套控制装置，包括液压和电动液压控件。

这些控制装置布局简单、控制性能出色，可涵盖各种应用。

五、A2F55R1P3 柱塞泵的技术参数A2F55R1P3 是 Rexroth 的一款柱塞泵，其技术参数如下：1.排量：552.最高压力：353.最小口：回油4.出油口要求压力：35 兆帕总之，Rexroth 柱塞泵在工程机械领域有着广泛的应用，其优秀的性能和可靠的质量赢得了用户的信赖。

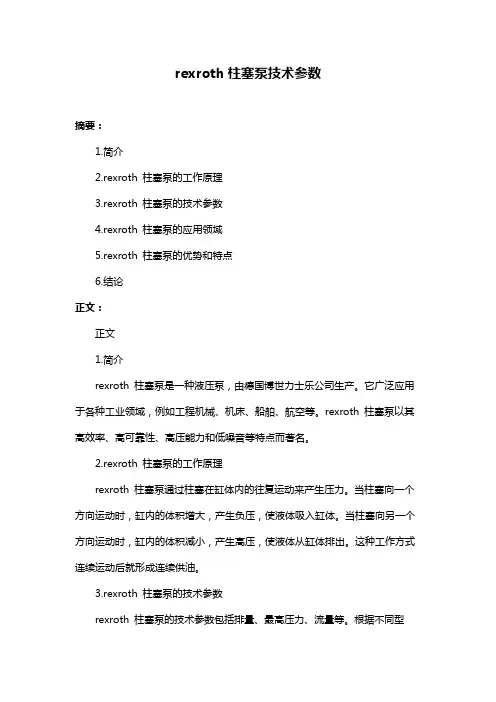

rexroth柱塞泵技术参数摘要：1.简介2.rexroth 柱塞泵的工作原理3.rexroth 柱塞泵的技术参数4.rexroth 柱塞泵的应用领域5.rexroth 柱塞泵的优势和特点6.结论正文：正文1.简介rexroth 柱塞泵是一种液压泵，由德国博世力士乐公司生产。

它广泛应用于各种工业领域，例如工程机械、机床、船舶、航空等。

rexroth 柱塞泵以其高效率、高可靠性、高压能力和低噪音等特点而著名。

2.rexroth 柱塞泵的工作原理rexroth 柱塞泵通过柱塞在缸体内的往复运动来产生压力。

当柱塞向一个方向运动时，缸内的体积增大，产生负压，使液体吸入缸体。

当柱塞向另一个方向运动时，缸内的体积减小，产生高压，使液体从缸体排出。

这种工作方式连续运动后就形成连续供油。

3.rexroth 柱塞泵的技术参数rexroth 柱塞泵的技术参数包括排量、最高压力、流量等。

根据不同型号，参数有所不同。

例如，A2F55R1P3 柱塞泵的排量为55，最高压力为35 兆帕。

4.rexroth 柱塞泵的应用领域rexroth 柱塞泵广泛应用于各种工业领域。

例如，在工程机械领域，它可用于挖掘机、摊铺机、压路机等设备的液压系统。

在机床领域，它可用于机床的液压传动系统。

在船舶和航空领域，它可用于船舶推进器、飞机起落架等设备的液压系统。

5.rexroth 柱塞泵的优势和特点rexroth 柱塞泵的优势和特点包括高效率、高可靠性、高压能力和低噪音。

此外，它还具有出色的流量控制性能和良好的响应特性。

6.结论rexroth 柱塞泵是一种高性能的液压泵，具有广泛的应用领域和优势。

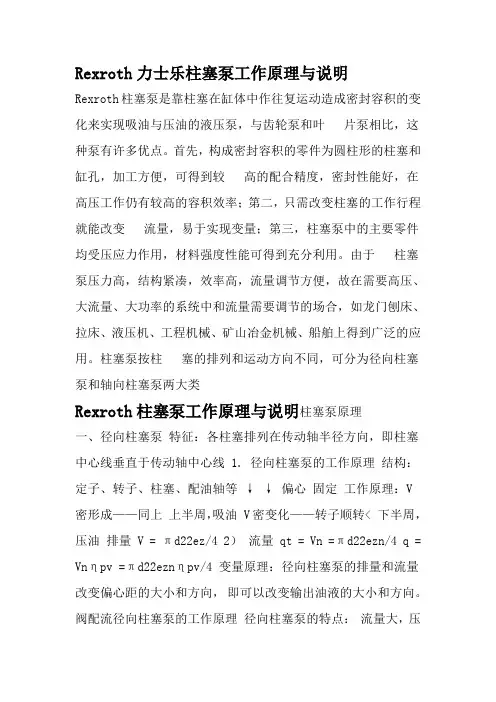

Rexroth力士乐柱塞泵工作原理与说明Rexroth柱塞泵是靠柱塞在缸体中作往复运动造成密封容积的变化来实现吸油与压油的液压泵，与齿轮泵和叶片泵相比，这种泵有许多优点。

首先，构成密封容积的零件为圆柱形的柱塞和缸孔，加工方便，可得到较高的配合精度，密封性能好，在高压工作仍有较高的容积效率；第二，只需改变柱塞的工作行程就能改变流量，易于实现变量；第三，柱塞泵中的主要零件均受压应力作用，材料强度性能可得到充分利用。

由于柱塞泵压力高，结构紧凑，效率高，流量调节方便，故在需要高压、大流量、大功率的系统中和流量需要调节的场合，如龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上得到广泛的应用。

柱塞泵按柱塞的排列和运动方向不同，可分为径向柱塞泵和轴向柱塞泵两大类Rexroth柱塞泵工作原理与说明柱塞泵原理一、径向柱塞泵特征：各柱塞排列在传动轴半径方向，即柱塞中心线垂直于传动轴中心线 1. 径向柱塞泵的工作原理结构：定子、转子、柱塞、配油轴等↓ ↓ 偏心固定工作原理：V密形成——同上上半周，吸油 V密变化——转子顺转< 下半周，压油排量V = πd22ez/4 2）流量 qt = Vn =πd22ezn/4 q = Vnηpv =πd22eznηpv/4 变量原理：径向柱塞泵的排量和流量改变偏心距的大小和方向，即可以改变输出油液的大小和方向。

阀配流径向柱塞泵的工作原理径向柱塞泵的特点：流量大，压力高，便于作成多排柱塞的形式，工作可靠但径向尺寸大，自吸能力差，配流轴径向力不平衡，易磨损，间隙不能补偿，故限制了转速和压力的提高。

1.轴向柱塞泵的工作原理轴向柱塞泵是将多个柱塞配置在一个共同缸体的圆周上,并使柱塞中心线和缸体中心线平行的一种泵。

轴向柱塞泵有两种形式,直轴式(斜盘式)和斜轴式(摆缸式),二、轴向柱塞泵特征：柱塞轴线平行或倾斜于缸体的轴线1. 轴向柱塞泵的工作原理1）斜盘式轴向柱塞泵组成：配油盘、柱塞、缸体、倾斜盘等工作原理：V密形成——柱塞和缸体配合而成右半周，V密增大，吸油 V密变化，缸体逆转< 左半周，V密减小，压油吸压油口隔开—配油盘上的封油区及缸体底部的通油孔2）斜轴式轴向柱塞泵特点：传动轴轴线与缸体轴线倾斜一γ角。

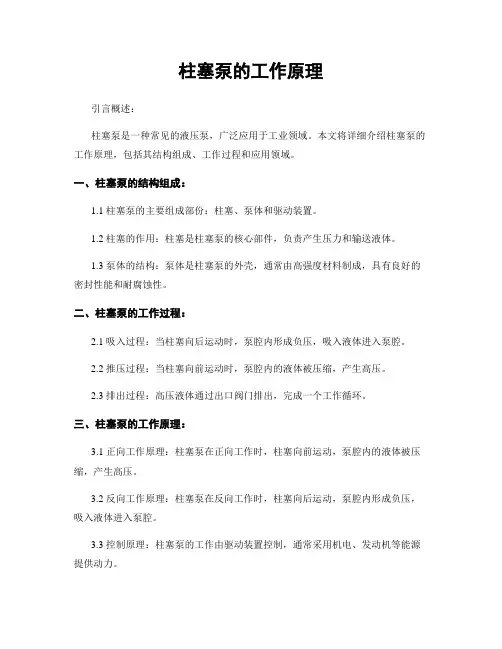

柱塞泵的工作原理引言概述：柱塞泵是一种常见的液压泵，广泛应用于工业领域。

本文将详细介绍柱塞泵的工作原理，包括其结构组成、工作过程和应用领域。

一、柱塞泵的结构组成：1.1 柱塞泵的主要组成部份：柱塞、泵体和驱动装置。

1.2 柱塞的作用：柱塞是柱塞泵的核心部件，负责产生压力和输送液体。

1.3 泵体的结构：泵体是柱塞泵的外壳，通常由高强度材料制成，具有良好的密封性能和耐腐蚀性。

二、柱塞泵的工作过程：2.1 吸入过程：当柱塞向后运动时，泵腔内形成负压，吸入液体进入泵腔。

2.2 推压过程：当柱塞向前运动时，泵腔内的液体被压缩，产生高压。

2.3 排出过程：高压液体通过出口阀门排出，完成一个工作循环。

三、柱塞泵的工作原理：3.1 正向工作原理：柱塞泵在正向工作时，柱塞向前运动，泵腔内的液体被压缩，产生高压。

3.2 反向工作原理：柱塞泵在反向工作时，柱塞向后运动，泵腔内形成负压，吸入液体进入泵腔。

3.3 控制原理：柱塞泵的工作由驱动装置控制，通常采用机电、发动机等能源提供动力。

四、柱塞泵的应用领域：4.1 工业领域：柱塞泵广泛应用于工业生产中的液压系统，如机床、冶金设备等。

4.2 农业领域：柱塞泵可用于农业机械中的液压系统，如拖拉机、喷灌设备等。

4.3 建造领域：柱塞泵可用于建造机械中的液压系统，如混凝土泵车、起重机等。

五、总结：柱塞泵是一种重要的液压泵，其工作原理基于柱塞的运动和泵腔的压力变化。

通过合理的结构设计和驱动装置控制，柱塞泵可以在各个领域发挥重要作用，提高工作效率和生产效益。

总之，柱塞泵的工作原理对于理解和应用液压系统具有重要意义。

通过深入研究柱塞泵的结构组成、工作过程和应用领域，可以更好地掌握其工作原理，为实际应用提供有效的指导。

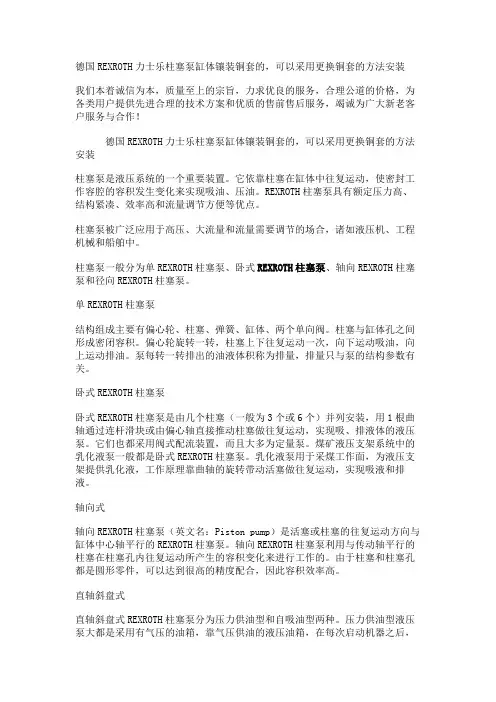

德国REXROTH力士乐柱塞泵缸体镶装铜套的，可以采用更换铜套的方法安装我们本着诚信为本，质量至上的宗旨，力求优良的服务，合理公道的价格，为各类用户提供先进合理的技术方案和优质的售前售后服务，竭诚为广大新老客户服务与合作！德国REXROTH力士乐柱塞泵缸体镶装铜套的，可以采用更换铜套的方法安装柱塞泵是液压系统的一个重要装置。

它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。

REXROTH柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点。

柱塞泵被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。

柱塞泵一般分为单REXROTH柱塞泵、卧式REXROTH柱塞泵、轴向REXROTH柱塞泵和径向REXROTH柱塞泵。

单REXROTH柱塞泵结构组成主要有偏心轮、柱塞、弹簧、缸体、两个单向阀。

柱塞与缸体孔之间形成密闭容积。

偏心轮旋转一转，柱塞上下往复运动一次，向下运动吸油，向上运动排油。

泵每转一转排出的油液体积称为排量，排量只与泵的结构参数有关。

卧式REXROTH柱塞泵卧式REXROTH柱塞泵是由几个柱塞（一般为3个或6个）并列安装，用1根曲轴通过连杆滑块或由偏心轴直接推动柱塞做往复运动，实现吸、排液体的液压泵。

它们也都采用阀式配流装置，而且大多为定量泵。

煤矿液压支架系统中的乳化液泵一般都是卧式REXROTH柱塞泵。

乳化液泵用于采煤工作面，为液压支架提供乳化液，工作原理靠曲轴的旋转带动活塞做往复运动，实现吸液和排液。

轴向式轴向REXROTH柱塞泵（英文名：Piston pump）是活塞或柱塞的往复运动方向与缸体中心轴平行的REXROTH柱塞泵。

轴向REXROTH柱塞泵利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。

由于柱塞和柱塞孔都是圆形零件，可以达到很高的精度配合，因此容积效率高。

直轴斜盘式直轴斜盘式REXROTH柱塞泵分为压力供油型和自吸油型两种。

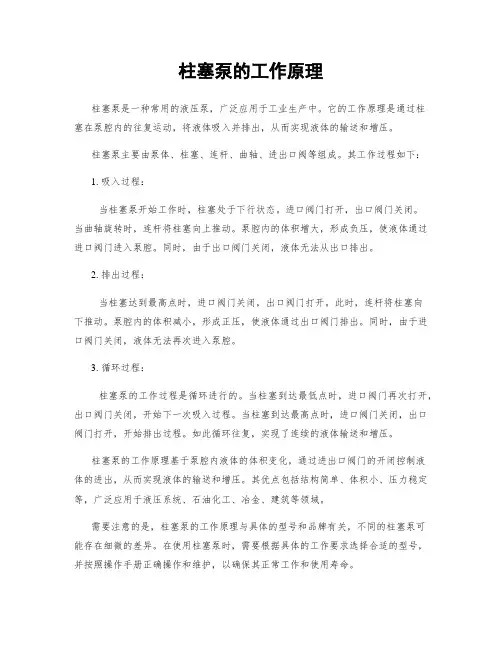

柱塞泵的工作原理柱塞泵是一种常用的液压泵，广泛应用于工业生产中。

它的工作原理是通过柱塞在泵腔内的往复运动，将液体吸入并排出，从而实现液体的输送和增压。

柱塞泵主要由泵体、柱塞、连杆、曲轴、进出口阀等组成。

其工作过程如下：1. 吸入过程：当柱塞泵开始工作时，柱塞处于下行状态。

进口阀门打开，出口阀门关闭。

当曲轴旋转时，连杆将柱塞向上推动。

泵腔内的体积增大，形成负压，使液体通过进口阀门进入泵腔。

同时，由于出口阀门关闭，液体无法从出口排出。

2. 排出过程：当柱塞达到最高点时，进口阀门关闭，出口阀门打开。

此时，连杆将柱塞向下推动。

泵腔内的体积减小，形成正压，使液体通过出口阀门排出。

同时，由于进口阀门关闭，液体无法再次进入泵腔。

3. 循环过程：柱塞泵的工作过程是循环进行的。

当柱塞到达最低点时，进口阀门再次打开，出口阀门关闭，开始下一次吸入过程。

当柱塞到达最高点时，进口阀门关闭，出口阀门打开，开始排出过程。

如此循环往复，实现了连续的液体输送和增压。

柱塞泵的工作原理基于泵腔内液体的体积变化，通过进出口阀门的开闭控制液体的进出，从而实现液体的输送和增压。

其优点包括结构简单、体积小、压力稳定等，广泛应用于液压系统、石油化工、冶金、建筑等领域。

需要注意的是，柱塞泵的工作原理与具体的型号和品牌有关，不同的柱塞泵可能存在细微的差异。

在使用柱塞泵时，需要根据具体的工作要求选择合适的型号，并按照操作手册正确操作和维护，以确保其正常工作和使用寿命。

以上是关于柱塞泵的工作原理的详细介绍，希望对您有所帮助。

如有需要进一步了解柱塞泵或其他相关内容，请随时告知。

柱塞泵的工作原理引言概述：柱塞泵是一种常用的液压泵，广泛应用于工业领域。

它通过柱塞的往复运动来实现液体的输送。

本文将详细介绍柱塞泵的工作原理，包括其结构、工作过程以及应用。

正文内容：1. 柱塞泵的结构1.1 柱塞泵由柱塞、柱塞杆、泵体和阀门组成。

1.2 柱塞通过柱塞杆与泵体连接，形成一个密闭的腔体。

1.3 泵体内设有进、出口阀门，控制液体的流动方向。

2. 柱塞泵的工作过程2.1 进行吸液过程2.1.1 柱塞向后运动，腔体内形成负压。

2.1.2 进口阀门打开，液体被吸入腔体。

2.2 进行压液过程2.2.1 柱塞向前运动，腔体内形成正压。

2.2.2 出口阀门打开，液体被推出腔体。

2.3 循环进行吸液和压液过程，实现液体的连续输送。

3. 柱塞泵的优势3.1 高压力输出能力3.1.1 柱塞泵能够提供较高的压力输出，适合于高压液体输送。

3.1.2 可以满足工业生产中对压力的需求。

3.2 精确控制液体流量3.2.1 由于柱塞泵的往复运动，液体流量可精确控制。

3.2.2 可根据需求调整柱塞的运动速度和行程，实现流量的精确调节。

3.3 适合于各种液体3.3.1 柱塞泵适合于各种液体，包括高粘度液体和腐蚀性液体。

3.3.2 具有较好的适应性，可满足不同工况下的需求。

4. 柱塞泵的应用领域4.1 工业领域4.1.1 柱塞泵广泛应用于石油、化工、冶金等行业。

4.1.2 用于输送各种液体、压力测试等工艺。

4.2 农业领域4.2.1 柱塞泵可用于农田灌溉、农药喷洒等农业工作。

4.2.2 提高了农业生产效率和水资源的利用率。

4.3 汽车工业4.3.1 柱塞泵被广泛应用于汽车液压系统。

4.3.2 用于操控转向、制动等关键部件。

总结：柱塞泵通过柱塞的往复运动实现液体的输送。

其结构包括柱塞、柱塞杆、泵体和阀门。

工作过程包括吸液和压液过程，通过循环实现连续输送。

柱塞泵具有高压力输出能力、精确控制液体流量和适合于各种液体的优势。

广泛应用于工业、农业和汽车工业等领域。

德国原装REXROTH泵使用材料说明REXROTH力士乐，REXROTH不仅是世界前100强公司，也是世界高科技企业之一，50多年来，BoschRexroth集团及BoschRexroth公司的业务部门致力开发专业型液压传动领域高科技产品，产品和品牌已享誉全球。

力士乐的产品是独特的，因为在世界市场上，目前没有其他的品牌能向顾客提供所有传动与控制技术，专门化与一体化并举。

正因如此，博世-力士乐在液压传动、控制及移动技术等领域成为了世界性的榜样。

力士乐（Rexroth）为工业及工厂自动化、行走机械、以及可再生能源等领域的客户提供传动、控制与移动解决方案；作为全球超过50万客户的共同选择，力士乐正不断为客户提供高质量的电控、液压、气动以及机电一体化元件和系统。

Rexroth-力士乐气动产品大量应用在钻修设备的气路上，以及Caterpillar 卡特匹勒与Allison艾里逊变速箱的配合中以实现动力的操作和控制。

以Rexroth-力士乐高性能的液压产品为依托，Rexroth向钢铁行业提供连铸、连轧等生产线的全套液压系统和液压元件。

BoschRexroth博世-力士乐在船舶和海洋钻井平台的液压和气动传动系统及控制方面具有渊博的经验，产品应用在钻井平台、推进系统、舵机系统、发动机控制系统等等业务部门行走机械：建筑机械、物料搬运设备、农业与林业机械、商用/公路汽车机械应用与工程、工厂自动化:运动机构、汽车工业、采矿业、石油和天然气钻探（地面）、舞台技术、化工业、印刷与纸张处理、能源技术、物料输送、玻璃机械制造、橡胶加工、半导体和电子工业、木工行业、水平定向钻机、发动机、塑料机械和拉磨机、冶金、矿山设备、组装与装卸、挖泥船、近海工程、加工与包装、测试技术、回收和垃圾处理、船舶工程、运动模拟技术、太阳能、机床（切削）、水利工程、盾构机、金属成形机床和压机、传送技术、流体动力研究、船厂设备、水泥工业、制糖工业、纸浆和造纸机械。

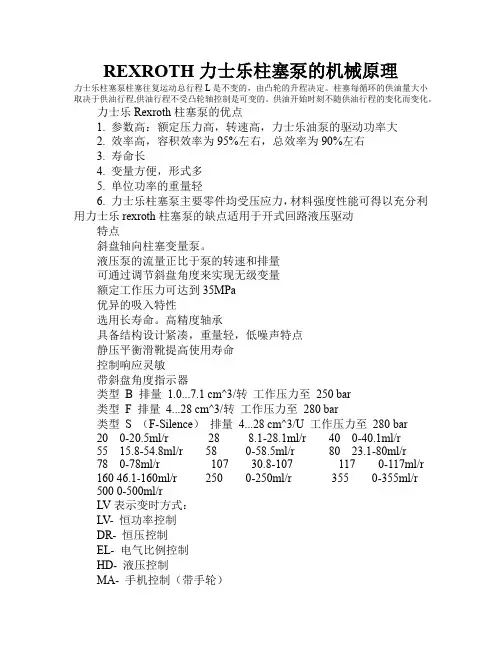

REXROTH力士乐柱塞泵的机械原理力士乐柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决定。

柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的。

供油开始时刻不随供油行程的变化而变化。

力士乐Rexroth柱塞泵的优点1. 参数高：额定压力高，转速高，力士乐油泵的驱动功率大2. 效率高，容积效率为95%左右，总效率为90%左右3. 寿命长4. 变量方便，形式多5. 单位功率的重量轻6. 力士乐柱塞泵主要零件均受压应力，材料强度性能可得以充分利用力士乐rexroth柱塞泵的缺点适用于开式回路液压驱动特点斜盘轴向柱塞变量泵。

液压泵的流量正比于泵的转速和排量可通过调节斜盘角度来实现无级变量额定工作压力可达到35MPa优异的吸入特性选用长寿命。

高精度轴承具备结构设计紧凑，重量轻，低噪声特点静压平衡滑靴提高使用寿命控制响应灵敏带斜盘角度指示器类型B 排量1.0...7.1 cm^3/转工作压力至250 bar类型F 排量4...28 cm^3/转工作压力至280 bar类型S （F-Silence）排量4...28 cm^3/U 工作压力至280 bar20 0-20.5ml/r 28 8.1-28.1ml/r 40 0-40.1ml/r55 15.8-54.8ml/r 58 0-58.5ml/r 80 23.1-80ml/r78 0-78ml/r 107 30.8-107 117 0-117ml/r160 46.1-160ml/r 250 0-250ml/r 355 0-355ml/r500 0-500ml/rLV表示变时方式：LV- 恒功率控制DR- 恒压控制EL- 电气比例控制HD- 液压控制MA- 手机控制（带手轮）2.0表示柱塞泵的系列：系列 2.0 规格20-160 系列 5.1 规格250-500柱塞泵的使用注意事项冲洗阀箱和更换其中各零件时，不要将紧定杆顶得太紧，不漏浆即可;拆卸右油缸更换活塞上的撞销时，应注意撞销必须躲开油缸下端盖的缺口(油路联通口)，否则，不能补油而使活塞不能换向;油箱部分要经常保持清洁，不能用水冲洗箱盖及集成块;液压油要保持绝对清洁，一定要定期检查油的质量;在调整好泵的压力以后，一般不要去调整溢流阀，否则将原来系统调乱，易出现故障;出现不正常声音，应立即关机，检查故障源，修复之。
