主板的基础知识

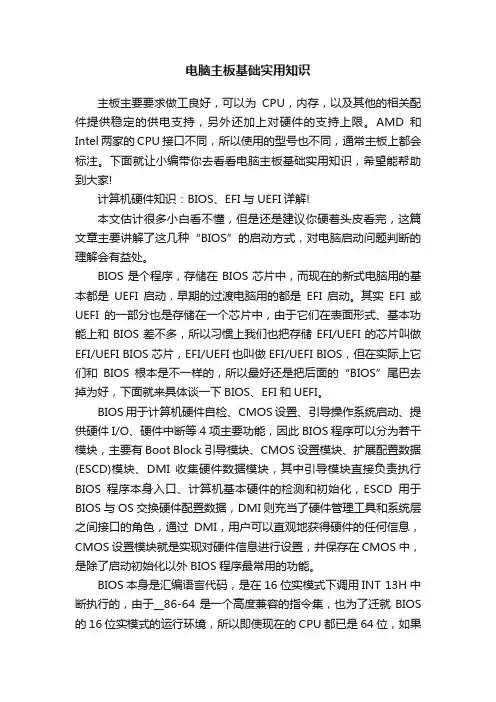

电脑主板基础实用知识主板主要要求做工良好，可以为CPU，内存，以及其他的相关配件提供稳定的供电支持，另外还加上对硬件的支持上限。

AMD和Intel两家的CPU接口不同，所以使用的型号也不同，通常主板上都会标注。

下面就让小编带你去看看电脑主板基础实用知识，希望能帮助到大家!计算机硬件知识：BIOS、EFI与UEFI详解!本文估计很多小白看不懂，但是还是建议你硬着头皮看完，这篇文章主要讲解了这几种“BIOS”的启动方式，对电脑启动问题判断的理解会有益处。

BIOS是个程序，存储在BIOS芯片中，而现在的新式电脑用的基本都是UEFI启动，早期的过渡电脑用的都是EFI启动。

其实EFI或UEFI的一部分也是存储在一个芯片中，由于它们在表面形式、基本功能上和BIOS差不多，所以习惯上我们也把存储EFI/UEFI的芯片叫做EFI/UEFI BIOS芯片，EFI/UEFI也叫做EFI/UEFI BIOS，但在实际上它们和BIOS根本是不一样的，所以最好还是把后面的“BIOS”尾巴去掉为好，下面就来具体谈一下BIOS、EFI和UEFI。

BIOS用于计算机硬件自检、CMOS设置、引导操作系统启动、提供硬件I/O、硬件中断等4项主要功能，因此BIOS程序可以分为若干模块，主要有Boot Block引导模块、CMOS设置模块、扩展配置数据(ESCD)模块、DMI收集硬件数据模块，其中引导模块直接负责执行BIOS程序本身入口、计算机基本硬件的检测和初始化，ESCD用于BIOS与OS交换硬件配置数据，DMI则充当了硬件管理工具和系统层之间接口的角色，通过DMI，用户可以直观地获得硬件的任何信息，CMOS设置模块就是实现对硬件信息进行设置，并保存在CMOS中，是除了启动初始化以外BIOS程序最常用的功能。

BIOS本身是汇编语言代码，是在16位实模式下调用INT 13H中断执行的，由于__86-64是一个高度兼容的指令集，也为了迁就BIOS 的16位实模式的运行环境，所以即使现在的CPU都已是64位，如果还是在BIOS启动(基本见于09年以前的主板)，在开机时仍然都是在16位实模式下执行的。

主板搭配cpu基本常识主板和CPU是电脑硬件最基本的两个部件，他们之间的搭配非常重要，对电脑的运行速度和稳定性有着至关重要的影响。

在购买主板和CPU之前，我们需要了解一些基本的常识。

1. 主板的插槽和CPU的插针要相匹配主板和CPU的插槽和插针必须是相匹配的，否则它们将无法安装在一起。

所以，我们要找到相同类型的主板和CPU，比如说，如果我们有一个Intel Core i5-8400 CPU，我们需要一个LGA 1151主板。

如果选择错误的主板，而且无法安装CPU，你就得重新购买配件。

2. CPU的主频和主板的前端总线速度的匹配在选择主板和CPU的组合时，我们需要考虑他们之间的前端总线速度是否相匹配。

前端总线是连接CPU和主板的电路，这会影响到CPU 处理速度。

正确的前端总线速度是CPU包装上标签上标明的。

例如，Intel Core i7-7500U的CPU前端总线速度是4.0 GT/s，如果我们选择的主板的前端总线速度是2.0 GT/s，CPU和主板的速度就会达不到最佳状态。

所以，主板和CPU的前端总线速度必须兼容。

3. 主板的大小和电源功率的要求主板的大小是另一个需要考虑的问题。

不同的主板有不同的大小。

ATX，Micro-ATX和Mini-ITX是最常见的三种尺寸。

我们需要根据电脑自身的需求来选择正确的主板大小。

例如，ITX主板的尺寸很小，但是它没有太多的扩展槽，因此如果你想通过自己增加更多的硬件，你要选择ATX主板。

在选择主板的大小时，我们还需要确保我们的电源功率充足，否则我们的电脑将无法正常运行。

4. 其他兼容性问题在选择主板和CPU的时候，我们需要确保它们的兼容性以及其他硬件兼容性如内存、硬盘和显卡等。

我们需要了解自己电脑的需求，选择正确的主板和CPU组合。

总而言之，正确选择主板和CPU组合，对我们的电脑性能和稳定性有着很大的影响。

正确搭配主板和CPU需要我们有一定的基础知识和技能，如果你有疑问，建议咨询专业人员。

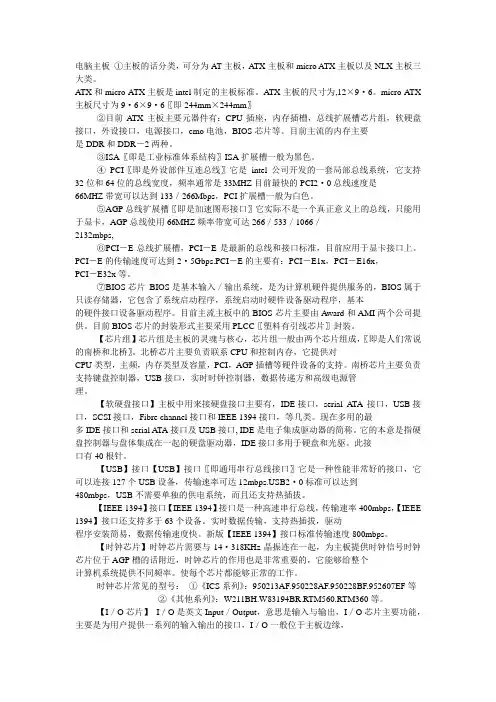

电脑主板①主板的话分类，可分为AT主板，A TX主板和micro ATX主板以及NLX主板三大类。

ATX和micro ATX主板是intel制定的主板标准。

A TX主板的尺寸为,12×9·6。

micro ATX 主板尺寸为9·6×9·6〖即244mm×244mm〗②目前ATX主板主要元器件有：CPU插座，内存插槽，总线扩展槽芯片组，软硬盘接口，外设接口，电源接口，cmo电池，BIOS芯片等。

目前主流的内存主要是DDR和DDR－2两种。

③ISA〖即是工业标准体系结构〗ISA扩展槽一般为黑色。

④PCI〖即是外设部件互连总线〗它是intel公司开发的一套局部总线系统，它支持32位和64位的总线宽度，频率通常是33MHZ目前最快的PCI2·0总线速度是66MHZ带宽可以达到133／266Mbps，PCI扩展槽一般为白色。

⑤AGP总线扩展槽〖即是加速图形接口〗它实际不是一个真正意义上的总线，只能用于显卡，AGP总线使用66MHZ频率带宽可达266／533／1066／2132mbps,⑥PCI－E总线扩展槽，PCI－E是最新的总线和接口标准，目前应用于显卡接口上。

PCI－E的传输速度可达到2·5Gbps.PCI－E的主要有：PCI－E1x，PCI－E16x，PCI－E32x等。

⑦BIOS芯片BIOS是基本输入／输出系统，是为计算机硬件提供服务的，BIOS属于只读存储器，它包含了系统启动程序，系统启动时硬件设备驱动程序，基本的硬件接口设备驱动程序。

目前主流主板中的BIOS芯片主要由Award和AMI两个公司提供。

目前BIOS芯片的封装形式主要采用PLCC〖塑料有引线芯片〗封装。

【芯片组】芯片组是主板的灵魂与核心，芯片组一般由两个芯片组成，〖即是人们常说的南桥和北桥〗。

北桥芯片主要负责联系CPU和控制内存，它提供对CPU类型，主频，内存类型及容量，PCI，AGP插槽等硬件设备的支持。

主板基础应用知识大全主板又称主机板、系统板、逻辑板、母板、底板等，是构成复杂电子系统例如电子计算机的中心或者主电路板。

电脑主板算是DIY主机三大件之一，整个电脑的运行离不开主板，其他配件都离不开主板的支撑。

下面就让小编带你去看看主板基础应用知识大全吧，希望对你有所帮助吧主板知识(台式机)一、主板的概念(非纯小白可跳过此节)别称有主机板(Mainboard)、系统板(Systemboard)、母板(Motherboard)等;是电脑最重要的部件之一，一般是一块矩形的电路板，典型的主板能提供一系列结合点，供CPU、显卡、声卡、硬盘、内存条，硬盘，外设等设备的结合，它们通常直接插入有关插槽，或者用线路链接。

主板中最重要的构成组件是芯片组(Chipset)，芯片组通常由北桥芯片和南桥芯片组成;北桥芯片就是在CPU插槽旁边的一块芯片，由于它的发热量较高，所以上面常常都覆盖了散热片，主要负责CPU和内存、显卡、PCI之间的数据交换，是主板性能的主要决定因素;南桥芯片在靠近PCI槽和ISA(指令集架构)槽的位置，主要负责I/O接口等一些外设接口的控制、IDE设备(硬盘等设备的一种接口技术)的控制等;芯片组也为主板提供一些额外的功能，比如集成显核(内置显核)和集成声卡(内置声卡);有些高价主板也会集成其他的额外功能，如蓝牙，WIFI。

二、主板(INTEL CPU)通用命名规则：有四个档次，由高到低排列分别是__、Z、B、H;"__"：专业级，也只能用于Inter后缀带“__”、“__E”的IU(Intel CPU);"Z"：发烧级，支持超频，一般搭载后缀带“K”、“KF”的IU;"B"：中高级，不支持超频，一般搭载后缀带“F”或者不带后缀的IU;"H"：入门级，不支持超频，一般搭载后缀带“F”或者不带后缀的IU。

扩展知识：INTEL CPU后缀含义三、主板(AMD CPU)通用命名规则也有四个档次，由高到低排列分别是TR__、__、B、A;"TR__"：专业级，只能搭配Threadripper(线程撕裂者)系列的AU(AMD CPU);"__"：发烧级，支持超频，一般搭配带后缀“__”的锐龙系列AU;"B"：中高级，支持超频，一般搭配带后缀“__”和不带后缀的锐龙系列AU;"A"：入门级，不支持超频，一般搭配带后缀“G”的锐龙系列AU和搭配后缀“GE”的速龙系列AU;Tips：AMD的CPU是不锁频的;扩展知识：AMD CPU后缀含义四、主板选购指标解析板型：E-AT__：加强型，高性能主板，一般有8个内存插槽，需要搭配专业级CPU，常用于工作站、服务器：E-AT__、玩家国度(ROG) ZENITH II E__TREME ALPHAAT__：标准型，俗称大板，一般有4个内存插槽，多装在大型机箱和中型机箱中：AT__、玩家国度(ROG)MA__IMUS __I FORMULAM-AT__：紧凑型，俗称小板，一般有2~4个内存插槽，多装在小型机箱中：M-AT__、微星 (MSI) B365M PRO-VHMINI-IT__：迷你型，一般有2个内存插槽，多装在迷你机箱中：MINI-IT__、玩家国度(ROG)STRI__ B360-I GAMING ROG猛禽内存内存标准：指的是支持的内存频速，支持的内存频速越多，以后升级内存条时可选范围就越广;最大内存容量：支持的最大内存容量越大，以后升级内存条时可选的内存容量上限就越高;内存插槽：就是可以插几根内存条，这里要特别注意一下有四根内存插槽的AT__或M-AT__型主板，看下是否支持3通道，如果支持，就可以同时插三根内存条，否则还是老老实实组建双通道吧。

电脑主板上电子元器件基础知识大全打开机箱盖一看，主板上布满了密密麻麻的全是一些电子员器件，有电阻、电容、晶体管等等很多，在电脑工作中这些小元器件可是起着非常重要的作用，一个不能少一个也不能坏。

哎，这个时候才想起上大学的时候学的数字电路、物理电路来，模拟电路来，可惜那个时候从来没一个老师说过这些东西有些什么应用领域的作用，想一想觉得那些老师业太缺乏应用能力了，气愤，这就是中国教育的弊端，与应用严重脱节！没办法，这里总结起来温习温习吧！一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K b、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10 金色/ x0.1 ±5 黑色0 +0 / 棕色1 x10 ±1 红色2 x100 ±2 橙色 3 x1000 /黄色4 x10000 / 绿色5 x100000 ±0.5 蓝色6 x1000000 ±0.2 紫色7 x10000000 ±0.1 灰色8 x100000000 / 白色9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

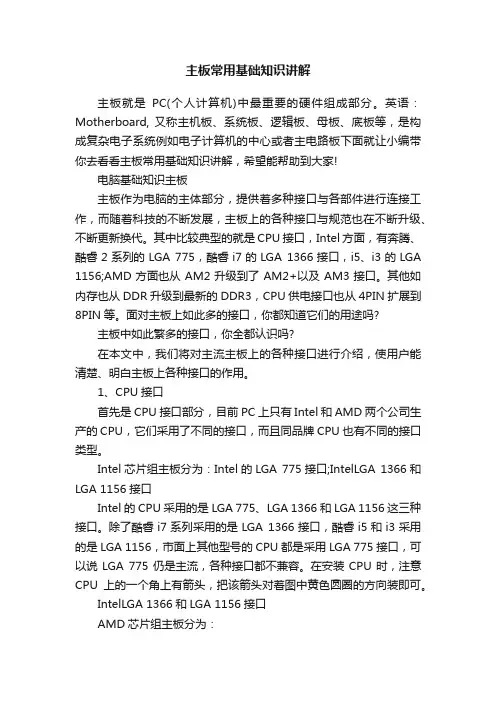

主板常用基础知识讲解主板就是PC(个人计算机)中最重要的硬件组成部分。

英语：Motherboard, 又称主机板、系统板、逻辑板、母板、底板等，是构成复杂电子系统例如电子计算机的中心或者主电路板下面就让小编带你去看看主板常用基础知识讲解，希望能帮助到大家!电脑基础知识主板主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。

其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156;AMD方面也从AM2升级到了AM2+以及AM3接口。

其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。

面对主板上如此多的接口，你都知道它们的用途吗?主板中如此繁多的接口，你全都认识吗?在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。

1、CPU接口首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。

Intel芯片组主板分为：Intel的LGA 775接口;IntelLGA 1366和LGA 1156接口Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。

除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。

在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。

IntelLGA 1366和LGA 1156接口AMD芯片组主板分为：2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。

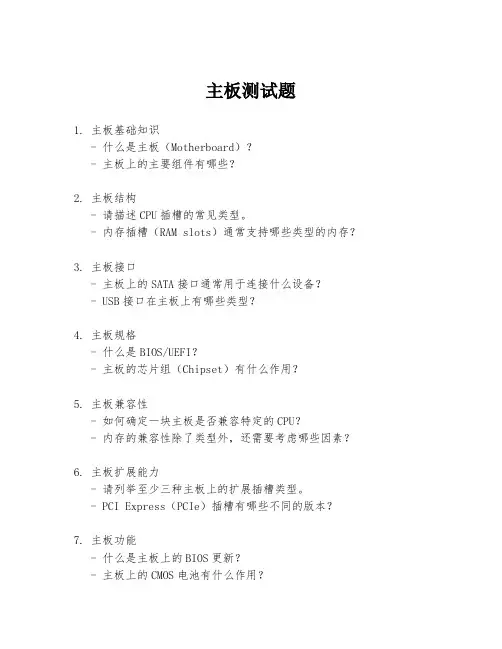

主板测试题1. 主板基础知识- 什么是主板（Motherboard）？- 主板上的主要组件有哪些？2. 主板结构- 请描述CPU插槽的常见类型。

- 内存插槽（RAM slots）通常支持哪些类型的内存？3. 主板接口- 主板上的SATA接口通常用于连接什么设备？- USB接口在主板上有哪些类型？4. 主板规格- 什么是BIOS/UEFI？- 主板的芯片组（Chipset）有什么作用？5. 主板兼容性- 如何确定一块主板是否兼容特定的CPU？- 内存的兼容性除了类型外，还需要考虑哪些因素？6. 主板扩展能力- 请列举至少三种主板上的扩展插槽类型。

- PCI Express（PCIe）插槽有哪些不同的版本？7. 主板功能- 什么是主板上的BIOS更新？- 主板上的CMOS电池有什么作用？8. 主板故障诊断- 如果主板无法启动，可能的原因有哪些？- 如何检查主板上的电容是否有损坏？9. 主板性能- 哪些因素可以影响主板的性能？- 多通道内存配置对系统性能有何影响？10. 主板散热- 主板散热设计的重要性是什么？- 常见的主板散热解决方案有哪些？11. 主板选购指南- 购买主板时应考虑哪些关键因素？- 预算有限时，如何在性能和价格之间做出平衡？12. 主板技术趋势- 目前主板技术有哪些发展趋势？- 未来主板设计可能会有哪些创新？13. 主板与操作系统- 主板与操作系统之间如何交互？- 为什么某些主板需要特定的操作系统版本才能正常工作？14. 主板超频- 什么是CPU超频，它与主板有什么关系？- 主板上的哪些特性对于超频是重要的？15. 主板安全特性- 主板上有哪些安全特性可以保护系统免受攻击？ - 如何通过主板设置来增强系统安全？。

电脑主板维修基础知识 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】主板维修基础知识1、跑线路主板电路维修中要跑线路，通过跑线路找到电路所经过的元器件或芯片，然后找到故障元件万用表蜂鸣二极管档，表笔接线路的两端，表响2、找线主板上比较粗的线一般是供电线，细的线是信号线，曲线是时钟信号线，跑线路中遇到小圆孔要到主板背面找线3、跑线路中遇到电阻应直接越过，供电线经过大电阻，信号线经过小电阻；遇到电容不能越过4、对地打阻值对地打阻值，万用表蜂鸣二极管档，红笔接地线，黑笔接测试点主板上地线：主板的镙丝口、金属外壳、大焊点等对地打阻值可以判断南北桥的好坏电阻：电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类，应用最广的为碳膜电阻，最高档的为金属膜电阻。

电阻的阻值以色环来标示，其中最常见的为四色环标示和五色环标示。

如采用四色环标示，其第一色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。

例如：四色环的电阻的颜色排列为红蓝棕金，则这只电阻的电阻值为260欧，误差率为5％。

(具体参数见附表。

)色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金银本色对应数值 0 1 3 3 4 5 6 7 8 9 0 应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109 ×0.1×0.01 误差率 1% 2% 0.5% 0.25% 0.1% 5% 10% 20% 温度系数 200ppm 100ppm50ppm 15ppm 25ppm 20ppm 10ppm 5ppm 1ppm电容：电容常见的标记方式是直接标记，其常用的单位有pF，μF两种，很容易认出。

但一些小容量的电容采用的是数字标示法，一般有三位数，第一、二位数为有效的数字，第三位数为倍数，即表示后面要跟多少个0。

图解电脑主板一、硬件其实不神秘现在电脑早已不是什么稀罕物了，但你是否了解你的电脑呢？你是否知道硬件上那些密密麻麻芯片的作用呢？如果说CPU是PC的大脑，电源是PC的心脏，那么主板就是PC的神经系统。

可以说主板是所有硬件的基础，是它将各个硬件连接起来，并保证这些硬件可以按部就班的工作。

由于承担着大量复杂的工作，因此主板上元件的复杂程度也是所有硬件中数一数二的，但却很少有普通玩家了解主板上各个元件的功能，这对于一个DIY玩家是坚决不被允许的。

今天笔者就为大家介绍一下主板上各个元件的功能特点，希望通过笔者的介绍大家可以了解更多的硬件知识，成为一个真正的硬件高手。

二、主板主要元件概述【A】 CPU插槽，目前Intel和AMD的处理器均采用这种ZIP零阻力接口设计。

另外CPU接口附近通常会留出较低的空间以保证高端热管散热器的安装。

【B】内存接口，此位置专门为安装内存所使用，一般普通主板只拥有4个内存插槽，高端主板会增加至6个，而某些集成主板只有2个甚至1个。

安装时需要将内存装进同一颜色插槽才能实现双通道及三通道。

【C】 PCI-E 16x接口，这款拥有三条PCI-E 16x接口，并都采用蓝色以方便识别。

目前PCI-E接口主要为安装显卡使用，而3条PCI-E接口则意味着这款主板最多能同时安装3块显卡，当然只有狂热的游戏发烧友才会这么干。

【D】 PCI接口，这款主板拥有两条PCI接口，并都采用黑色涂装，PCI接口目前主要为安装网卡、声卡等设备。

【E】 PCI-E 1X接口，这块主板板载两条PCI-E 1X接口，此接口250MB/s的带宽远高于普通PCI接口的133MB/s，目前PCI-E 1X主要用于安装扩展卡，如声卡、网卡等。

【F】北桥芯片，散热片低下是主板的北桥芯片。

北桥的主要功能是为CPU、内存、PCI-E接口之前提供互相通信，而在某些集成主板中，北桥内还集成了显示核心。

【G】南桥芯片，南桥芯片的主要功能是控制PCI接口、集成声卡、USB接口等设备。

主板维修基础知识1、跑线路主板电路维修中要跑线路，通过跑线路找到电路所经过的元器件或芯片，然后找到故障元件万用表蜂鸣二极管档，表笔接线路的两端，表响2、找线主板上比较粗的线一般是供电线，细的线是信号线，曲线是时钟信号线，跑线路中遇到小圆孔要到主板背面找线3、跑线路中遇到电阻应直接越过，供电线经过大电阻，信号线经过小电阻；遇到电容不能越过4、对地打阻值对地打阻值，万用表蜂鸣二极管档，红笔接地线，黑笔接测试点主板上地线：主板的镙丝口、金属外壳、大焊点等对地打阻值可以判断南北桥的好坏电阻：电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类，应用最广的为碳膜电阻，最高档的为金属膜电阻。

电阻的阻值以色环来标示，其中最常见的为四色环标示和五色环标示。

如采用四色环标示，其第一色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。

例如：四色环的电阻的颜色排列为红蓝棕金，则这只电阻的电阻值为260欧，误差率为5％。

(具体参数见附表。

)色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金银本色对应数值 0 1 3 3 4 5 6 7 8 9 0应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109×0.1 ×0.01误差率 1% 2% 0.5% 0.25% 0.1% 5% 10% 20% 温度系数 200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm1ppm电容：电容常见的标记方式是直接标记，其常用的单位有pF，μF两种，很容易认出。

但一些小容量的电容采用的是数字标示法，一般有三位数，第一、二位数为有效的数字，第三位数为倍数，即表示后面要跟多少个0。

例如：343表示34000pF，另外，如果第三位数为9，表示 10－1，而不是10的9次方，例如：479表示4.7pF。
