主板电路基础知识

主板供电电路精讲如果我们想掌握主板质量就必须深入了解主板供电电路，它负责电源电压——即+ 12v -并转化为CPU所需的适当电压，内存，芯片和其他电路的供给。

接下来，我们将更深入了解供电模块，如何鉴别该电路，它是如何工作的，最常见的元件以及如何确定优质部件。

想了解整个主板的质量和使用寿命，判断供电模块的质量是最好的途径之一。

一个好的供电模块输出将不会有任何的电压波动或杂波，其提供了CPU和其它部件干净和平稳的电压。

一个差的供电模块可以导致电压波动及杂波，乃致故障如电脑重启、死机、声名狼藉的的蓝屏。

如果该电路采用劣质的铝电解电容，它们将泄漏，鼓胀甚至爆炸。

其在主板电路中往往是易损件。

而一个高质量供电模块电路可以确保你有一个稳定的系统，经久耐用。

供电电路很容易识别。

因为它是唯一采用电感(线圈)的主板电路，电感附近一般就能找到供电模块。

通常供电模块环绕在CPU四周；不过你会发现一些电感散布在主板上，通常靠近内存和临近南桥芯片，同样的他们为这些组件提供所需电压。

图1:供电模块的电路。

解释工作原理前，先让让你熟悉供电模块的主要部件。

1.认识一下主要元件供电模块的主要元件，前面已提到的，1电感（可以由两种材料组成，铁芯或铁素体）、2.晶体管、3.电容(好的主板将提供耐久的铝电解电容)。

晶体管供电模块电路用称为MOSFET(金属氧化物半导体场效应晶体管) 的技术所制造，人们简称为―MOSFET‖。

有些主板来用被动冷却–散热器以冷却―MOSFET‖。

还有另一个非常重要的元件称为―PWM‖控制器，以及同样设计精良细小的―MOSFET driver‖。

接下来将解释他们的功用。

图2:供电模块的特写图3:主板上的被动冷却方式：散热器2.现在让我们深入介绍每个元件如前所述，你可以找到两种用于供电模块的电感: 铁芯或铁素体。

相对于铁芯电感，铁素体电感功率损耗更低：据技嘉称低了25%（技嘉在主板界的权威地位可见一斑，后面还会提到），较低的电磁干扰和更好的抗锈性。

主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。

括号内的表示该处所起的作用。

2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。

3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。

CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。

二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。

三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。

怎样识别主板的厂商型号：可通过以下方法查看主板的型号。

（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。

四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。

其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。

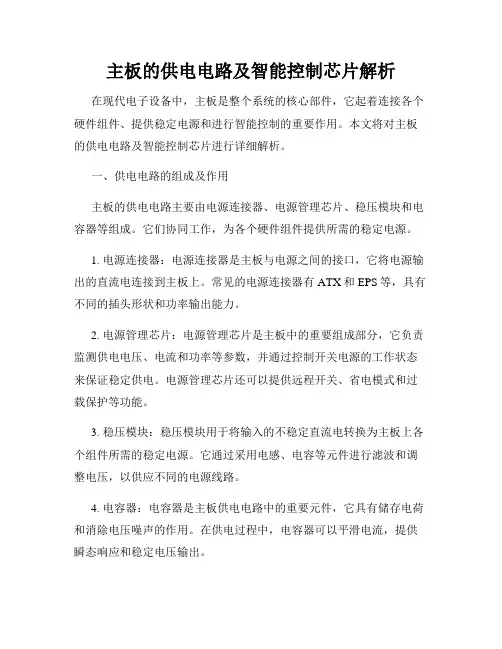

主板的供电电路及智能控制芯片解析在现代电子设备中，主板是整个系统的核心部件，它起着连接各个硬件组件、提供稳定电源和进行智能控制的重要作用。

本文将对主板的供电电路及智能控制芯片进行详细解析。

一、供电电路的组成及作用主板的供电电路主要由电源连接器、电源管理芯片、稳压模块和电容器等组成。

它们协同工作，为各个硬件组件提供所需的稳定电源。

1. 电源连接器：电源连接器是主板与电源之间的接口，它将电源输出的直流电连接到主板上。

常见的电源连接器有ATX和EPS等，具有不同的插头形状和功率输出能力。

2. 电源管理芯片：电源管理芯片是主板中的重要组成部分，它负责监测供电电压、电流和功率等参数，并通过控制开关电源的工作状态来保证稳定供电。

电源管理芯片还可以提供远程开关、省电模式和过载保护等功能。

3. 稳压模块：稳压模块用于将输入的不稳定直流电转换为主板上各个组件所需的稳定电源。

它通过采用电感、电容等元件进行滤波和调整电压，以供应不同的电源线路。

4. 电容器：电容器是主板供电电路中的重要元件，它具有储存电荷和消除电压噪声的作用。

在供电过程中，电容器可以平滑电流，提供瞬态响应和稳定电压输出。

供电电路的作用是为主板上的其他硬件组件提供稳定可靠的电源信号。

它能够防止电压波动、电流过载和电磁干扰对主板和其他设备的损害，保证系统的正常运行。

二、智能控制芯片的作用主板上的智能控制芯片是负责管理和控制整个系统的关键部件。

它能够根据用户的需求和硬件设备的状态来进行智能调节和管理，提高系统的性能和稳定性。

1. BIOS芯片：BIOS（基本输入输出系统）芯片是主板上的一个微型计算机，它存储着系统的启动流程和硬件配置信息。

当主板上电时，BIOS芯片首先被激活，负责初始化硬件设备并加载操作系统。

2. 芯片组：芯片组是主板上的核心集成电路，包括北桥和南桥两部分。

北桥负责处理高速数据传输，如内存、显卡和处理器等；南桥则完成输入输出接口和低速数据传输等任务。

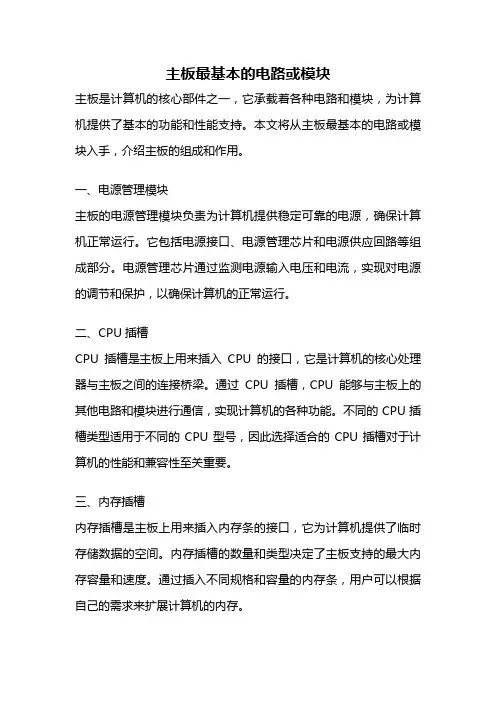

主板最基本的电路或模块主板是计算机的核心部件之一，它承载着各种电路和模块，为计算机提供了基本的功能和性能支持。

本文将从主板最基本的电路或模块入手，介绍主板的组成和作用。

一、电源管理模块主板的电源管理模块负责为计算机提供稳定可靠的电源，确保计算机正常运行。

它包括电源接口、电源管理芯片和电源供应回路等组成部分。

电源管理芯片通过监测电源输入电压和电流，实现对电源的调节和保护，以确保计算机的正常运行。

二、CPU插槽CPU插槽是主板上用来插入CPU的接口，它是计算机的核心处理器与主板之间的连接桥梁。

通过CPU插槽，CPU能够与主板上的其他电路和模块进行通信，实现计算机的各种功能。

不同的CPU插槽类型适用于不同的CPU型号，因此选择适合的CPU插槽对于计算机的性能和兼容性至关重要。

三、内存插槽内存插槽是主板上用来插入内存条的接口，它为计算机提供了临时存储数据的空间。

内存插槽的数量和类型决定了主板支持的最大内存容量和速度。

通过插入不同规格和容量的内存条，用户可以根据自己的需求来扩展计算机的内存。

四、扩展槽扩展槽是主板上用来插入扩展卡的接口，它为计算机提供了扩展各种外部设备的能力。

常见的扩展槽有PCI、PCI-E、AGP等，通过插入显卡、声卡、网卡等扩展卡，用户可以在计算机上添加额外的功能和性能。

五、芯片组芯片组是主板上集成的一组芯片，它们协同工作，实现对计算机各部分的控制和管理。

芯片组包括北桥和南桥两部分，北桥负责连接CPU、内存和显卡等核心组件，而南桥负责连接硬盘、USB接口、网卡等外部设备。

芯片组的性能和稳定性对整个计算机系统的运行起着重要的作用。

六、BIOS芯片BIOS芯片是主板上的一块存储芯片，它存储着计算机的基本输入输出系统（BIOS）。

BIOS是计算机启动时运行的一组固件程序，它负责初始化硬件设备、检测系统配置和启动操作系统等功能。

通过BIOS芯片，用户可以对计算机的硬件设置和系统功能进行调整和管理。

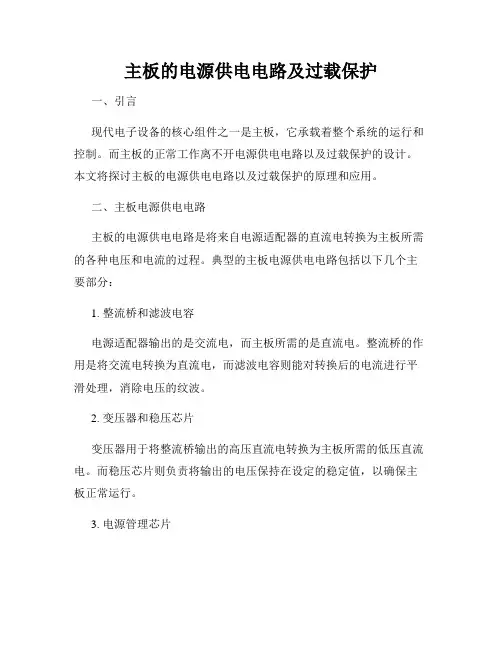

主板的电源供电电路及过载保护一、引言现代电子设备的核心组件之一是主板，它承载着整个系统的运行和控制。

而主板的正常工作离不开电源供电电路以及过载保护的设计。

本文将探讨主板的电源供电电路以及过载保护的原理和应用。

二、主板电源供电电路主板的电源供电电路是将来自电源适配器的直流电转换为主板所需的各种电压和电流的过程。

典型的主板电源供电电路包括以下几个主要部分：1. 整流桥和滤波电容电源适配器输出的是交流电，而主板所需的是直流电。

整流桥的作用是将交流电转换为直流电，而滤波电容则能对转换后的电流进行平滑处理，消除电压的纹波。

2. 变压器和稳压芯片变压器用于将整流桥输出的高压直流电转换为主板所需的低压直流电。

而稳压芯片则负责将输出的电压保持在设定的稳定值，以确保主板正常运行。

3. 电源管理芯片电源管理芯片是主板电源供电电路的核心组件之一，它负责监测电源的状态和输出电压，并与操作系统进行通信，以实现电源管理的功能，如电源的开关控制、省电模式等。

4. 电源连接器和供电线路电源连接器是将电源适配器和主板连接起来的接口，通过供电线路传输电能。

连接器的设计必须考虑到电压和电流的要求，以及接触的可靠性和稳定性。

三、主板的过载保护过载保护是保护主板和其他电子设备免受过电流或过功率造成的损害的一种重要机制。

以下是主板常见的过载保护方法：1. 过流保护过流保护主要是通过在电源供电电路中安装保险丝或过流保护开关来实现。

当电流超过设定阈值时，保险丝会断开电路，或过流保护开关会自动跳闸，切断电源，以防止电流过大而损坏主板。

2. 过功率保护过功率保护是通过监测主板消耗的功率来实现的。

当主板消耗的功率超过设定阈值时，过功率保护电路会自动切断电源，以防止过大的功率导致主板烧毁或其他故障。

3. 温度保护温度保护是通过在主板上安装温度传感器来实现的。

当主板温度超过预设值时，温度保护电路会自动切断电源，以防止过热引起的损坏或故障。

同时，一些主板还配备有风扇等散热装置，以帮助降低主板温度。

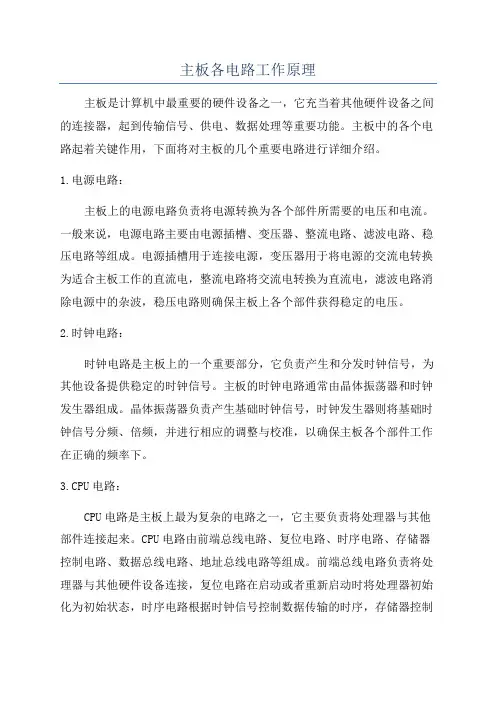

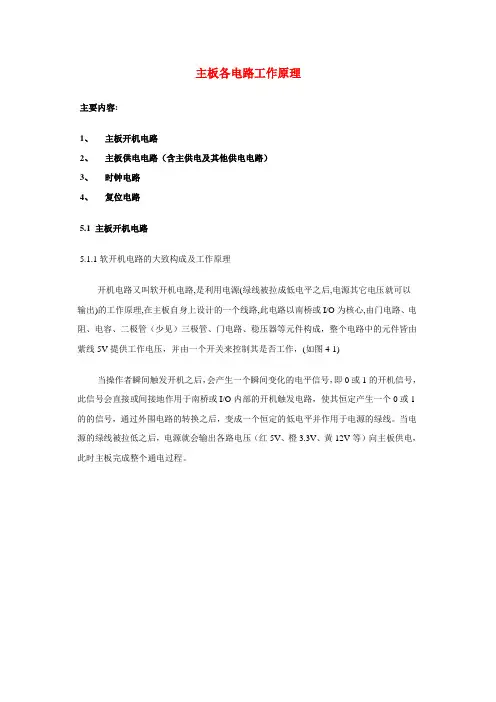

主板各电路工作原理主板是计算机中最重要的硬件设备之一，它充当着其他硬件设备之间的连接器，起到传输信号、供电、数据处理等重要功能。

主板中的各个电路起着关键作用，下面将对主板的几个重要电路进行详细介绍。

1.电源电路：主板上的电源电路负责将电源转换为各个部件所需要的电压和电流。

一般来说，电源电路主要由电源插槽、变压器、整流电路、滤波电路、稳压电路等组成。

电源插槽用于连接电源，变压器用于将电源的交流电转换为适合主板工作的直流电，整流电路将交流电转换为直流电，滤波电路消除电源中的杂波，稳压电路则确保主板上各个部件获得稳定的电压。

2.时钟电路：时钟电路是主板上的一个重要部分，它负责产生和分发时钟信号，为其他设备提供稳定的时钟信号。

主板的时钟电路通常由晶体振荡器和时钟发生器组成。

晶体振荡器负责产生基础时钟信号，时钟发生器则将基础时钟信号分频、倍频，并进行相应的调整与校准，以确保主板各个部件工作在正确的频率下。

3.CPU电路：CPU电路是主板上最为复杂的电路之一，它主要负责将处理器与其他部件连接起来。

CPU电路由前端总线电路、复位电路、时序电路、存储器控制电路、数据总线电路、地址总线电路等组成。

前端总线电路负责将处理器与其他硬件设备连接，复位电路在启动或者重新启动时将处理器初始化为初始状态，时序电路根据时钟信号控制数据传输的时序，存储器控制电路负责管理存储器操作，数据总线电路负责传输数据，地址总线电路负责传输内存地址等。

4.显卡电路：显卡电路是用于处理显示输出的电路，它负责将计算机内部的图形数据转换为显示器可识别的信号进行显示。

显卡电路主要由图形芯片、显存、DAC（数字到模拟转换器）等组成。

图形芯片负责生成和处理图像数据，显存用于存储图形数据，DAC将数字信号转换为模拟信号以供显示器显示。

5.声卡电路：声卡电路是用于处理声音输入和输出的电路，它主要负责将声音信号转换为计算机可识别的数字信号或者将数字信号转换为声音信号。

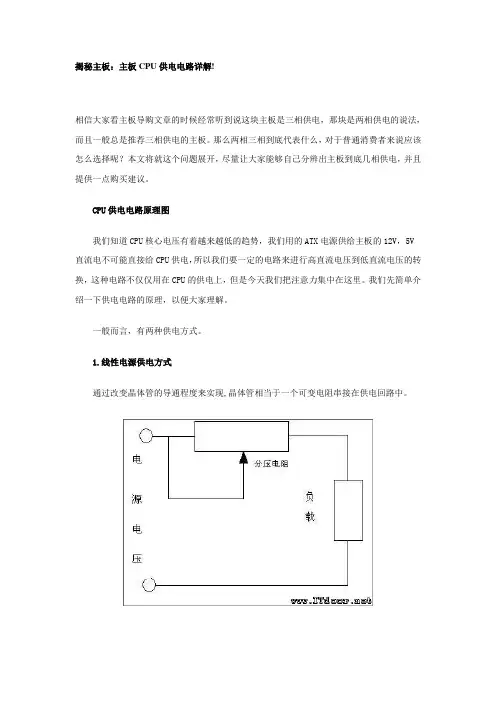

揭秘主板：主板CPU供电电路详解!相信大家看主板导购文章的时候经常听到说这块主板是三相供电，那块是两相供电的说法，而且一般总是推荐三相供电的主板。

那么两相三相到底代表什么，对于普通消费者来说应该怎么选择呢？本文将就这个问题展开，尽量让大家能够自己分辨出主板到底几相供电，并且提供一点购买建议。

CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。

我们先简单介绍一下供电电路的原理，以便大家理解。

一般而言，有两种供电方式。

1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。

上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。

虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。

2.开关电源供电方式我们平时用的主板基本都用这种方式，原理图如下。

其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。

上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。

强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。

多相供电的引入单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

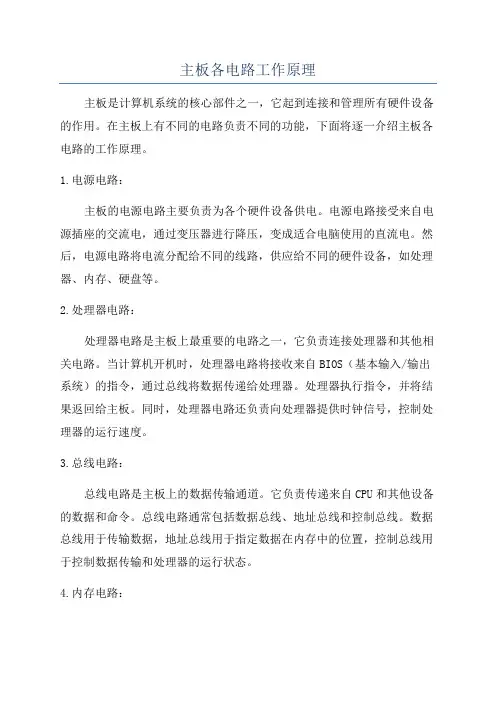

主板各电路工作原理主板是计算机系统的核心部件之一，它起到连接和管理所有硬件设备的作用。

在主板上有不同的电路负责不同的功能，下面将逐一介绍主板各电路的工作原理。

1.电源电路：主板的电源电路主要负责为各个硬件设备供电。

电源电路接受来自电源插座的交流电，通过变压器进行降压，变成适合电脑使用的直流电。

然后，电源电路将电流分配给不同的线路，供应给不同的硬件设备，如处理器、内存、硬盘等。

2.处理器电路：处理器电路是主板上最重要的电路之一，它负责连接处理器和其他相关电路。

当计算机开机时，处理器电路将接收来自BIOS（基本输入/输出系统）的指令，通过总线将数据传递给处理器。

处理器执行指令，并将结果返回给主板。

同时，处理器电路还负责向处理器提供时钟信号，控制处理器的运行速度。

3.总线电路：总线电路是主板上的数据传输通道。

它负责传递来自CPU和其他设备的数据和命令。

总线电路通常包括数据总线、地址总线和控制总线。

数据总线用于传输数据，地址总线用于指定数据在内存中的位置，控制总线用于控制数据传输和处理器的运行状态。

4.内存电路：内存电路负责连接主板和内存模块。

当计算机开机时，内存电路将接收来自处理器的指令和数据，并将其存储在内存模块中。

同时，内存电路还负责从内存中读取数据，并将其传递给处理器进行处理。

内存电路还负责内存模块的时序控制，保证数据在正确的时间被读写。

5.显卡电路：显卡电路是主板上负责连接显卡和其他电路的部分。

显卡电路接收来自处理器的图形数据，并将其转为电信号发送到显示器。

显卡电路也负责控制显卡的工作状态，如分辨率、刷新率等。

6.输入输出电路：输入输出电路是主板上连接输入输出设备的部分。

它包括键盘电路、鼠标电路、USB接口、网络接口等。

输入输出电路负责接收来自输入设备的信号，并将其转为计算机能够处理的数据。

同时，它也负责将计算机的输出数据传送给输出设备。

总之，主板上的各个电路相互协作，协同工作，实现了计算机系统的各项功能。

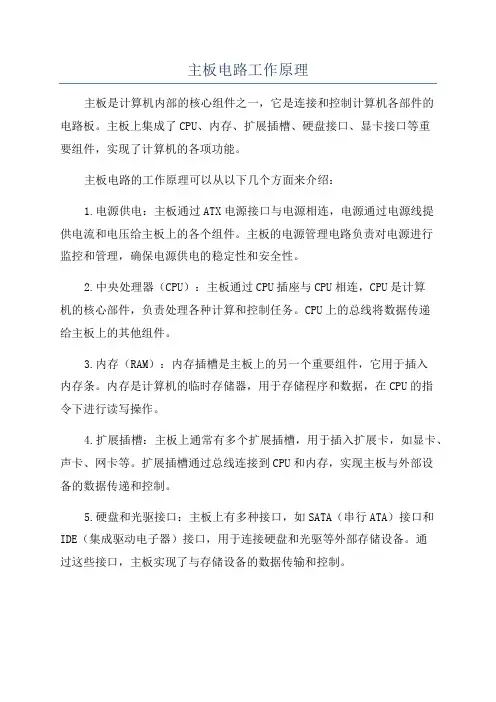

主板电路工作原理主板是计算机内部的核心组件之一，它是连接和控制计算机各部件的电路板。

主板上集成了CPU、内存、扩展插槽、硬盘接口、显卡接口等重要组件，实现了计算机的各项功能。

主板电路的工作原理可以从以下几个方面来介绍：1.电源供电：主板通过ATX电源接口与电源相连，电源通过电源线提供电流和电压给主板上的各个组件。

主板的电源管理电路负责对电源进行监控和管理，确保电源供电的稳定性和安全性。

2.中央处理器（CPU）：主板通过CPU插座与CPU相连，CPU是计算机的核心部件，负责处理各种计算和控制任务。

CPU上的总线将数据传递给主板上的其他组件。

3.内存（RAM）：内存插槽是主板上的另一个重要组件，它用于插入内存条。

内存是计算机的临时存储器，用于存储程序和数据，在CPU的指令下进行读写操作。

4.扩展插槽：主板上通常有多个扩展插槽，用于插入扩展卡，如显卡、声卡、网卡等。

扩展插槽通过总线连接到CPU和内存，实现主板与外部设备的数据传递和控制。

5.硬盘和光驱接口：主板上有多种接口，如SATA（串行ATA）接口和IDE（集成驱动电子器）接口，用于连接硬盘和光驱等外部存储设备。

通过这些接口，主板实现了与存储设备的数据传输和控制。

6.输入输出接口：主板上还有其他各种输入输出接口，如USB接口、音频接口、网口等，用于连接外部设备，如鼠标、键盘、耳机、网线等。

这些接口能够实现主板与外部设备的数据交换和控制。

7.BIOS（基本输入输出系统）：BIOS是主板上的一组固化程序，负责系统的基本输入输出控制。

它在电脑开机时首先启动，检测硬件，加载操作系统并管理硬件的一系列初始化工作。

总体来说，主板电路通过上述各种组件的协同工作，实现了计算机的各项功能。

CPU负责计算和控制，内存提供临时存储空间，扩展插槽连接外部设备，硬盘和光驱接口提供持久存储空间，输入输出接口实现与外部设备的交互。

而BIOS则起到系统的引导和初始化作用。

所有这些组件通过内部的总线和接口相互连接和通信，形成一个完整的计算机系统。
