运算放大器常见指标及重要特性运算放大器是一种电子放大器，用于放大微弱电信号。
它是现代电子系统中的关键组件之一，广泛应用于各种电路中，如音频放大器、通信电路、仪器仪表、运算放大电路等。
了解运算放大器的常见指标和重要特性对于正确选择和应用运算放大器至关重要。
下面是关于运算放大器常见指标和重要特性的详细介绍。
1.常见指标(1)增益：运算放大器的增益是指输入信号和输出信号之间的放大倍数。
运算放大器的增益通常用电压增益来表示，即输出电压与输入电压之比。
(2)输入阻抗：运算放大器的输入阻抗是指输入端对外界电路的负载特性，也就是输入电路对外界电路之间的阻抗。
输入阻抗越大，对外界电路的负载影响越小。
(3)输出阻抗：运算放大器的输出阻抗是指输出端对外界电路的负载特性，也就是输出电路对外界电路之间的阻抗。
输出阻抗越小，对外界电路的阻抗匹配越好。
(4)带宽：运算放大器的带宽是指在指定的增益范围内，能够传递的频率范围。
带宽越大，运算放大器能够传递的高频信号越多。
(5)零点抵消：运算放大器的零点抵消是指在输出电压为零时，输入电压不为零的情况下，输出电压的漂移量。
零点抵消越好，运算放大器的精度越高。
2.重要特性(1)运算精度：运算放大器的运算精度是指在给定的测量条件下，输出结果与实际值之间的偏差大小。
运算精度越高，运算放大器输出的信号越准确。
(2)稳定性：运算放大器的稳定性是指在不同工作条件下，输出信号的稳定程度。
稳定性越好，运算放大器的输出信号波动越小。
(3)噪声：运算放大器的噪声是指在运放输入端产生的不可避免的电压或电流波动。
噪声越小，运算放大器的信噪比越高。
(4)温度漂移：运算放大器的温度漂移是指在温度变化的情况下，输出信号的稳定程度。
温度漂移越小，运算放大器的性能越稳定。
(5)电源电压范围：运算放大器的电源电压范围是指能够正常工作的电源电压范围。
电源电压范围越大，运算放大器的适用范围越广。
(6)输入偏置电流：运算放大器的输入偏置电流是指在没有输入信号的情况下，输入端电流的大小。
理想运算放大器的输入电阻
理想运算放大器是一种非常重要的电子元件，常用于电子电路中的信号放大和处理。
在设计和应用理想运算放大器时，输入电阻是一个至关重要的参数。
输入电阻是指理想运算放大器对输入信号的电阻，它决定了输入信号与放大器之间的关系以及信号的传输效果。
输入电阻的大小直接影响着放大器的灵敏度和稳定性。
输入电阻越大，放大器对输入信号的影响就越小，信号的传输效果也会更加稳定。
因此，在设计电子电路时，需要根据实际需求选择合适的输入电阻，以确保放大器的性能达到最佳状态。
输入电阻还影响着放大器的输入阻抗。
输入电阻越大，放大器的输入阻抗就越高，可以减小外部电路对放大器的影响，提高信号的传输效率。
因此，在设计电子电路时，需要考虑输入电阻的大小，以确保信号的稳定传输。
输入电阻还与放大器的输入偏置电流有关。
输入电阻越大，输入偏置电流对信号的影响就越小，可以减小信号失真的可能性。
因此，在应用理想运算放大器时，需要注意输入电阻的选择，以防止信号失真。
输入电阻还决定了放大器的输入端和外部电路的匹配程度。
输入电阻与外部电路的阻抗匹配不佳会导致信号的反射和损失，影响信号的传输效果。
因此，在设计电子电路时，需要根据输入电阻的大小
选择合适的外部电路，以确保信号的正常传输。
输入电阻是理想运算放大器中的一个重要参数，它直接影响着放大器的性能和信号的传输效果。
在设计和应用理想运算放大器时，需要充分考虑输入电阻的大小，以确保电路的稳定性和性能达到最佳状态。
通过合理选择输入电阻，可以提高放大器的灵敏度和稳定性，保证信号的正常传输，从而实现电子电路的高效工作。

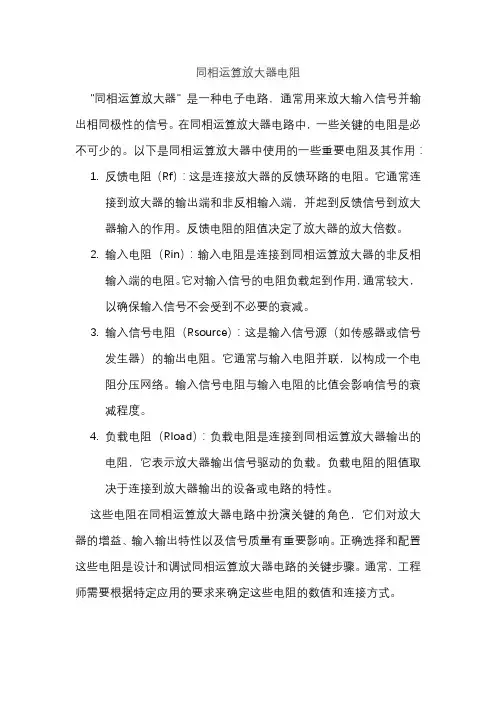

同相运算放大器电阻
"同相运算放大器" 是一种电子电路，通常用来放大输入信号并输出相同极性的信号。
在同相运算放大器电路中，一些关键的电阻是必不可少的。
以下是同相运算放大器中使用的一些重要电阻及其作用：
1.反馈电阻（Rf）：这是连接放大器的反馈环路的电阻。
它通常连
接到放大器的输出端和非反相输入端，并起到反馈信号到放大
器输入的作用。
反馈电阻的阻值决定了放大器的放大倍数。
2.输入电阻（Rin）：输入电阻是连接到同相运算放大器的非反相
输入端的电阻。
它对输入信号的电阻负载起到作用，通常较大，
以确保输入信号不会受到不必要的衰减。
3.输入信号电阻（Rsource）：这是输入信号源（如传感器或信号
发生器）的输出电阻。
它通常与输入电阻并联，以构成一个电
阻分压网络。
输入信号电阻与输入电阻的比值会影响信号的衰
减程度。
4.负载电阻（Rload）：负载电阻是连接到同相运算放大器输出的
电阻，它表示放大器输出信号驱动的负载。
负载电阻的阻值取
决于连接到放大器输出的设备或电路的特性。
这些电阻在同相运算放大器电路中扮演关键的角色，它们对放大器的增益、输入输出特性以及信号质量有重要影响。
正确选择和配置这些电阻是设计和调试同相运算放大器电路的关键步骤。
通常，工程师需要根据特定应用的要求来确定这些电阻的数值和连接方式。

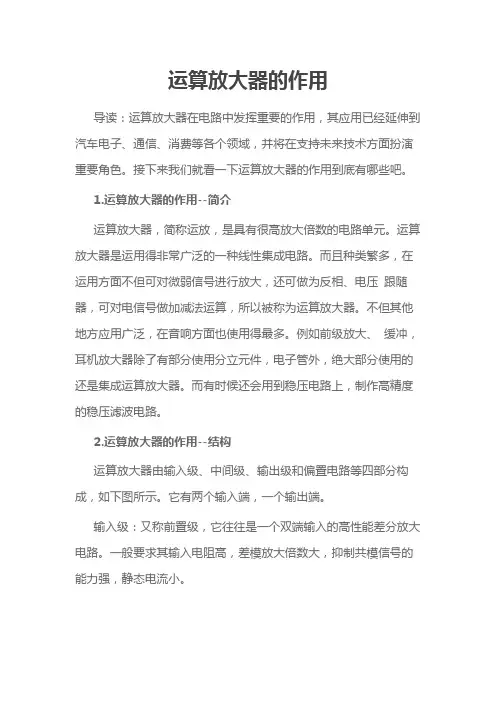

运算放大器的作用导读：运算放大器在电路中发挥重要的作用，其应用已经延伸到汽车电子、通信、消费等各个领域，并将在支持未来技术方面扮演重要角色。
接下来我们就看一下运算放大器的作用到底有哪些吧。
1.运算放大器的作用--简介运算放大器，简称运放，是具有很高放大倍数的电路单元。
运算放大器是运用得非常广泛的一种线性集成电路。
而且种类繁多，在运用方面不但可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算，所以被称为运算放大器。
不但其他地方应用广泛，在音响方面也使用得最多。
例如前级放大、缓冲，耳机放大器除了有部分使用分立元件，电子管外，绝大部分使用的还是集成运算放大器。
而有时候还会用到稳压电路上，制作高精度的稳压滤波电路。
2.运算放大器的作用--结构运算放大器由输入级、中间级、输出级和偏置电路等四部分构成，如下图所示。
它有两个输入端，一个输出端。
输入级：又称前置级，它往往是一个双端输入的高性能差分放大电路。
一般要求其输入电阻高，差模放大倍数大，抑制共模信号的能力强，静态电流小。
中间级：整个放大电路的主放大器，其作用是使集成运放具有较强的放大能力，多采用共射放大电路。
输出级：具有输出电压线性范围宽、输出电阻小、非线性失真小等特点，多采用互补输出电路。
偏置电路：用于设置集成运放各级放大电路的静态工作点，多采用电流源电路。
3.运算放大器的作用运算放大器的作用就是放大信号。
传感器+运算放大器+ADC+处理器是运算放大器的典型应用电路，此电路对于微弱信号的放大，只用单个放大器难以达到好的效果，必须使用一些较特别的方法和传感器激励手段，而使用同步检测电路结构可以得到非常好的测量效果。
这种同步检测电路类似于锁相放大器结构，包括传感器的方波激励，电流转电压放大器，和同步解调三部分。
需要注意的是电流转电压放大器需选用输入偏置电流极低的运放。

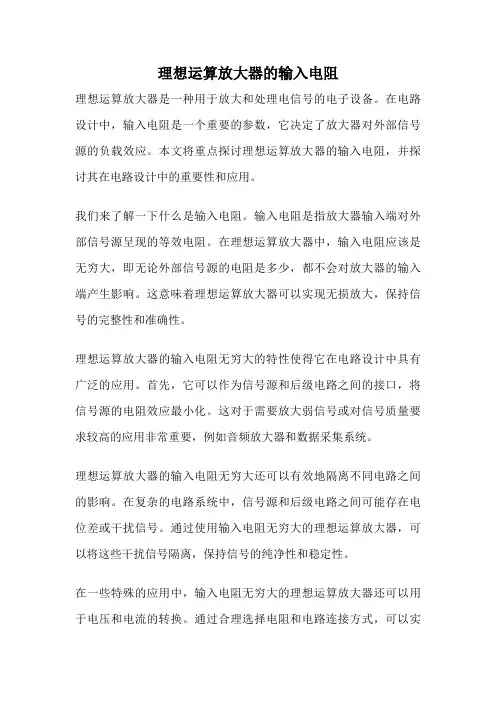

理想运算放大器的输入电阻理想运算放大器是一种用于放大和处理电信号的电子设备。
在电路设计中，输入电阻是一个重要的参数，它决定了放大器对外部信号源的负载效应。
本文将重点探讨理想运算放大器的输入电阻，并探讨其在电路设计中的重要性和应用。
我们来了解一下什么是输入电阻。
输入电阻是指放大器输入端对外部信号源呈现的等效电阻。
在理想运算放大器中，输入电阻应该是无穷大，即无论外部信号源的电阻是多少，都不会对放大器的输入端产生影响。
这意味着理想运算放大器可以实现无损放大，保持信号的完整性和准确性。
理想运算放大器的输入电阻无穷大的特性使得它在电路设计中具有广泛的应用。
首先，它可以作为信号源和后级电路之间的接口，将信号源的电阻效应最小化。
这对于需要放大弱信号或对信号质量要求较高的应用非常重要，例如音频放大器和数据采集系统。
理想运算放大器的输入电阻无穷大还可以有效地隔离不同电路之间的影响。
在复杂的电路系统中，信号源和后级电路之间可能存在电位差或干扰信号。
通过使用输入电阻无穷大的理想运算放大器，可以将这些干扰信号隔离，保持信号的纯净性和稳定性。
在一些特殊的应用中，输入电阻无穷大的理想运算放大器还可以用于电压和电流的转换。
通过合理选择电阻和电路连接方式，可以实现电压到电流的转换或电流到电压的转换。
这对于测量和控制系统非常重要，可以将不同的信号形式进行转换，以适应不同的应用需求。
理想运算放大器的输入电阻是实现无损放大和信号处理的重要参数。
它的无穷大特性使得放大器能够在电路设计中起到关键作用，保持信号的完整性和准确性。
通过合理应用和设计，我们可以充分利用理想运算放大器的输入电阻，实现高质量和高性能的电路系统。
请注意，本文所描述的理想运算放大器是一种理想化的概念模型，并不代表实际电路中的所有情况。
实际电路中存在各种非理想因素，例如放大器的输入电阻并非无穷大，存在一定的误差和影响。
因此，在实际电路设计中，需要根据具体应用需求和电路特性，选择合适的放大器和设计方案。
运算放大器的参数运算放大器（Op-amp）是一种电子元件，具有高放大度、高输入阻抗和低输出阻抗等特性。
它的性质可以通过一系列参数来描述，这些参数包括：放大倍数、输入电阻、输出电阻、共模抑制比、带宽等，下面我们将逐一介绍它们的意义和作用。
1、放大倍数放大倍数是指在没有反馈的情况下，运算放大器输出电压与输入电压之间的比值。
放大倍数可以表示为Av，其单位为V/V（伏特/伏特）。
一个典型的运算放大器的放大倍数可以高达10万倍，相比之下，普通的放大器通常只有100-1000倍的放大倍数。
放大倍数在运算放大器的设计和使用中起着至关重要的作用，它决定了运算放大器的放大能力。
因此，放大倍数也是评价运算放大器性能的重要参数之一。
2、输入电阻输入电阻是运算放大器输入端的电阻。
在使用运算放大器时，有时需要对电路输入信号进行一些特殊的处理，如滤波、放大等等。
此时输入电阻就是一个很关键的参数，它决定了输入信号是否能够准确地被引入运算放大器中。
输入电阻通常用Rin表示，其单位为欧姆（Ω），一般情况下，运算放大器的输入电阻在百万至千万的范围内，因此，它的输入阻抗非常高，对于输入信号来说，它的影响非常小。
所以，输入电阻也被称为“高阻输入”。
3、输出电阻输出电阻是运算放大器输出端的电阻。
输出电阻可以理解为运算放大器内部电路的内部电阻。
输出端电阻通常用Ro表示，单位为欧姆（Ω）。
运算放大器的输出电阻对于电路的使用有着重要的意义，它决定了能否输出一个强有力的信号。
当负载电路阻值很大的时候，输出电阻才能够填补电路的空隙，否则，信号源的输出电平无法被放大到期望的水平4、共模抑制比共模抑制比是衡量运算放大器对共模干扰的抑制能力的参数。
共模抑制比可以理解为运算放大器内部电路在处理共模信号时，处理能力与处理差分信号时的处理能力之比。
在运算放大器的工作中，由于接触共模信号所产生的电荷、辐射和传导噪声、地线反射等引起的共模干扰是不可避免的。
而共模抑制比可以有效地抑制这些噪声干扰，使得运算放大器输出的信号不会因为共模信号干扰而失真。

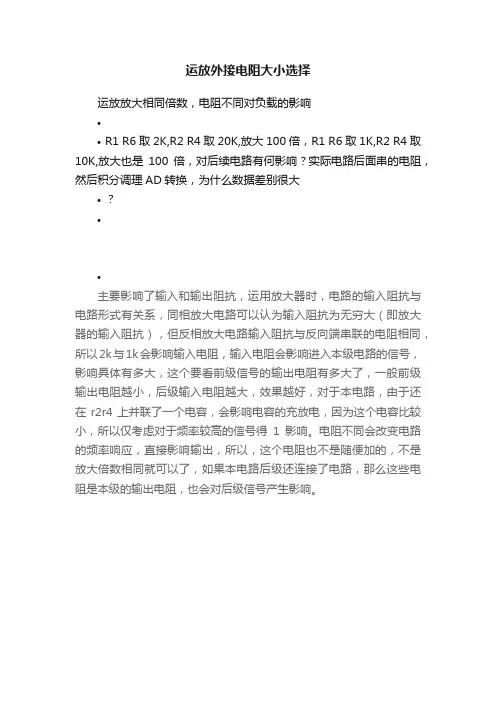

运放外接电阻大小选择
运放放大相同倍数，电阻不同对负载的影响
•
•R1 R6取2K,R2 R4取20K,放大100倍，R1 R6取1K,R2 R4取10K,放大也是100倍，对后续电路有何影响？实际电路后面串的电阻，然后积分调理AD转换，为什么数据差别很大
•
•
•
主要影响了输入和输出阻抗，运用放大器时，电路的输入阻抗与电路形式有关系，同相放大电路可以认为输入阻抗为无穷大（即放大器的输入阻抗），但反相放大电路输入阻抗与反向端串联的电阻相同，所以2k与1k会影响输入电阻，输入电阻会影响进入本级电路的信号，影响具体有多大，这个要看前级信号的输出电阻有多大了，一般前级输出电阻越小，后级输入电阻越大，效果越好，对于本电路，由于还在r2r4上并联了一个电容，会影响电容的充放电，因为这个电容比较小，所以仅考虑对于频率较高的信号得1影响。
电阻不同会改变电路的频率响应，直接影响输出，所以，这个电阻也不是随便加的，不是放大倍数相同就可以了，如果本电路后级还连接了电路，那么这些电阻是本级的输出电阻，也会对后级信号产生影响。
运放参数详解超详细运放，全称为运算放大器，是一种主要用于电子设备中的放大电路。
它能够接收输入信号并在输出端放大，以达到放大信号的效果。
运放广泛应用于放大、滤波、积分、微分、求和、差分等电路中，是现代电子电路中不可或缺的元件之一在使用运放时，需要了解一些重要的参数，这些参数将影响到运放的性能和应用。
下面将详细介绍一些常见的运放参数：1.增益：增益指的是输入信号经过运放放大后的输出信号与输入信号之间的比例关系。
增益可以是小信号增益，即输入信号幅度相对较小的情况下的增益；也可以是大信号增益，即输入信号幅度较大的情况下的增益。
通常使用dB（分贝）来表示增益大小。
2.带宽：带宽是指运放能够正确放大的频率范围。
在带宽之外的信号将会被放大产生失真。
带宽通常以Hz（赫兹）表示，常见的运放带宽为几百kHz到几GHz。
3.输入电阻：输入电阻指的是运放输入端的电阻阻抗。
输入电阻越大，表示输入信号的损耗越小，输出信号与输入信号之间的电压差会更小。
输入电阻一般以欧姆（Ω）表示。
4.输出电阻：输出电阻指的是运放输出端的电阻阻抗。
输出电阻越小，表示运放输出信号的能力越强，能够驱动更大的负载。
输出电阻一般以欧姆（Ω）表示。
5.失调电流：失调电流是指运放输入端的两个输入电流之间的差异。
失调电流越小，表示运放的两个输入端能够更好地匹配，从而减小了对输入信号的失真。
失调电流一般以安培（A）表示。
6.偏置电压：偏置电压是指运放两个输入端相对于公共模式电压的偏差。
偏置电压越小，表示运放能够更好地接近理想运算放大器模型，减小了对输入信号的失真。
偏置电压一般以伏特（V）表示。
7.输出偏置电压：输出偏置电压是指运放输出端相对于公共模式电压的偏差。
输出偏置电压越小，表示运放输出信号更加准确，能够更好地匹配输入信号。
输出偏置电压一般以伏特（V）表示。
8.运放噪声：运放噪声是指运放输出信号中存在的由运放本身引起的随机噪声。
运放噪声分为输入噪声和输出噪声，通常以nV/√Hz（纳伏特/根赫兹）表示。

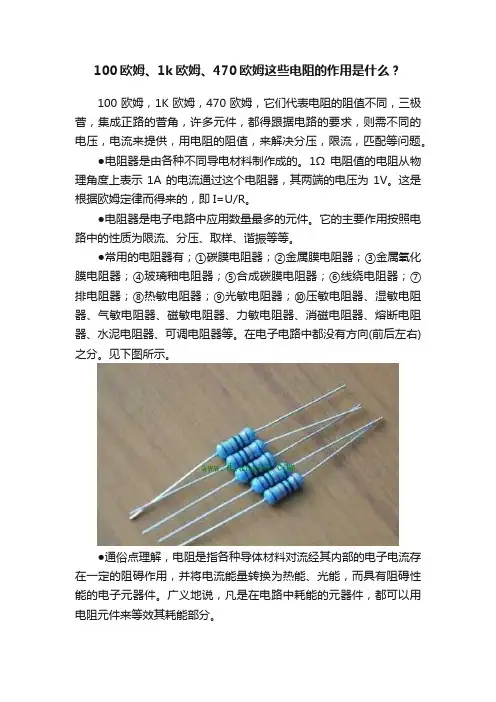

100欧姆、1k欧姆、470欧姆这些电阻的作用是什么？100欧姆，1K欧姆，470欧姆，它们代表电阻的阻值不同，三极菅，集成正路的菅角，许多元件，都得跟据电路的要求，则需不同的电压，电流来提供，用电阻的阻值，来解决分压，限流，匹配等问题。
●电阻器是由各种不同导电材料制作成的。
1Ω电阻值的电阻从物理角度上表示1A的电流通过这个电阻器，其两端的电压为1V。
这是根据欧姆定律而得来的，即I=U/R。
●电阻器是电子电路中应用数量最多的元件。
它的主要作用按照电路中的性质为限流、分压、取样、谐振等等。
●常用的电阻器有；①碳膜电阻器；②金属膜电阻器；③金属氧化膜电阻器；④玻璃釉电阻器；⑤合成碳膜电阻器；⑥线绕电阻器；⑦排电阻器；⑧热敏电阻器；⑨光敏电阻器；⑩压敏电阻器、湿敏电阻器、气敏电阻器、磁敏电阻器、力敏电阻器、消磁电阻器、熔断电阻器、水泥电阻器、可调电阻器等。
在电子电路中都没有方向(前后左右)之分。
见下图所示。
●通俗点理解，电阻是指各种导体材料对流经其内部的电子电流存在一定的阻碍作用，并将电流能量转换为热能、光能，而具有阻碍性能的电子元器件。
广义地说，凡是在电路中耗能的元器件，都可以用电阻元件来等效其耗能部分。
●欧姆定律告诉我们；电阻中的电流大小与施加在电阻两端的电压成正比，与电阻值成反比。
在电压与电流的作用下的关系如下图所示。
●欧姆定律的表达公式为；I=U/R 或U=RI。
●如果把电阻元件的两端的电压取作横坐标，电流取作纵坐标，画出两者的关系曲线，此曲线称为该电阻元件的伏安特性。
当电阻元件的伏安特性为一条通过原点o的直线时，称为线性电阻元件，例如作为分流器的电阻。
●严格地说，所以电阻器、电灯、电炉等等实际电路元件的电阻，或多或少都是非线性的。
但是对于康铜、锰铜电阻，金属膜电阻，碳膜电阻等等实际元件，它们在一定温度范围内，其电阻值基本保持不变，可以视为线性电阻来处理，其结果完全可以满足工程上的要求，它们完全符合电阻定律(R=ρ*L/A)式中的ρ为导体材料的电阻率，它与导体的材料有关系，表征导体电性能；L与A均相等时，ρ越大则电阻值R越大。

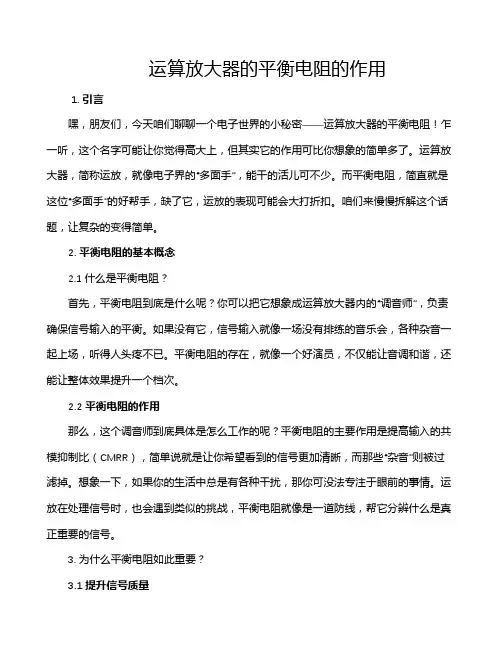

运算放大器的平衡电阻的作用1. 引言嘿，朋友们，今天咱们聊聊一个电子世界的小秘密——运算放大器的平衡电阻！乍一听，这个名字可能让你觉得高大上，但其实它的作用可比你想象的简单多了。
运算放大器，简称运放，就像电子界的“多面手”，能干的活儿可不少。
而平衡电阻，简直就是这位“多面手”的好帮手，缺了它，运放的表现可能会大打折扣。
咱们来慢慢拆解这个话题，让复杂的变得简单。
2. 平衡电阻的基本概念2.1 什么是平衡电阻？首先，平衡电阻到底是什么呢？你可以把它想象成运算放大器内的“调音师”，负责确保信号输入的平衡。
如果没有它，信号输入就像一场没有排练的音乐会，各种杂音一起上场，听得人头疼不已。
平衡电阻的存在，就像一个好演员，不仅能让音调和谐，还能让整体效果提升一个档次。
2.2 平衡电阻的作用那么，这个调音师到底具体是怎么工作的呢？平衡电阻的主要作用是提高输入的共模抑制比（CMRR），简单说就是让你希望看到的信号更加清晰，而那些“杂音”则被过滤掉。
想象一下，如果你的生活中总是有各种干扰，那你可没法专注于眼前的事情。
运放在处理信号时，也会遇到类似的挑战，平衡电阻就像是一道防线，帮它分辨什么是真正重要的信号。
3. 为什么平衡电阻如此重要？3.1 提升信号质量说到信号质量，咱们就不能不提“噪音”这个家伙。
生活中，噪音无处不在，比如说隔壁的狗叫、马路上的车声，简直让人烦不胜烦。
运放在处理信号时，如果没了平衡电阻的调节，就像是在嘈杂的环境中听音乐，根本没法专心。
通过合理配置平衡电阻，能够有效降低噪音，让输出的信号更加纯净、稳定。
这就好比你在咖啡馆工作，找个安静的角落，才能专心致志地完成你的工作。
3.2 提高系统稳定性再来说说平衡电阻对于系统稳定性的重要性。
就像一位优秀的司机，不仅要懂得如何加速，还得懂得何时刹车。
在电路中，平衡电阻起到的作用就像刹车装置，能够有效避免因信号波动造成的系统不稳定。
假如没有它，信号一波三折，可能让整个系统的表现大打折扣，甚至还会引发一系列的故障，简直是“没事找事”啊。
两个运放之间的电阻作用
在两个运放之间连接电阻的作用可能有以下几种情况：
1. 反馈电阻：在运放的反馈回路中，电阻可以用于调整放大倍数和增益。
通过改变反馈电阻的阻值，可以控制运放的增益，从而实现对信号的放大或衰减。
2. 输入电阻：在运放的输入端，电阻可以用于限制输入电流，保护运放免受过大电流的影响。
输入电阻还可以用于分压或阻抗匹配，以确保信号能够正确传输到运放。
3. 输出电阻：在运放的输出端，电阻可以用于限制输出电流，保护负载免受过大电流的影响。
输出电阻还可以用于阻抗匹配，以提高信号传输的效率和质量。
4. 补偿电阻：在一些运放电路中，电阻可以用于补偿运放的频率响应，改善电路的稳定性和带宽。
5. 分压电阻：在需要对输入信号进行分压的情况下，可以使用电阻网络来实现。
运算放大器等效电阻
运算放大器等效电阻指的是在运算放大器的输入端和输出端之间，所能够替代运算放大器的等效电阻。
这个等效电阻的值取决于运算放大器的内部结构和工作模式。
一般来说，运算放大器的等效电阻可以分为输入等效电阻和输出等效电阻两部分。
输入等效电阻是指运算放大器输入端所表现出来的电阻。
由于运算放大器是基于差分放大器的电路结构，所以输入等效电阻可以用差分输入电阻和共模输入电阻来表示。
差分输入电阻是指在差分模式下，输入信号与另一输入信号之间的电阻。
共模输入电阻是指在共模模式下，输入信号与地之间的电阻。
输入等效电阻的值一般在几十千欧姆到几兆欧姆之间。
输出等效电阻是指运算放大器输出端所表现出来的电阻。
由于运算放大器是基于电压跟随器的电路结构，所以输出等效电阻可以用输出电阻来表示。
输出电阻是指在输出端形成的电压变化与输出端电流之间的比值。
输出等效电阻的值一般在几十欧姆到几百欧姆之间。
在设计运算放大器电路时，需要考虑输入等效电阻和输出等效电阻的影响，以保证电路的性能和稳定性。
此外，在实际应用中，还需要根据具体的电路要求和条件，选择合适的运算放大器，并进行合理的电路设计和优化。
- 1 -。
运算放大器的作用运算放大器是一种特殊的放大器芯片，用于将微弱的输入信号放大到适合于后续处理的级别。
它在各种电子设备中广泛应用，包括通信系统、音频设备、仪器仪表和自动控制系统等。
运算放大器具有以下主要的作用：1. 放大信号：运算放大器主要作为信号的放大器使用。
它能够将微弱的输入信号放大到较高的电压或电流级别，以便于后续的处理和分析。
由于运算放大器本身具有高增益和高输入阻抗，所以能够实现对信号的精确放大。
2. 实现数学运算：运算放大器可以通过不同的电路连接方式，实现各种数学运算功能。
例如，通过负反馈电路连接，可以实现加法、减法、乘法和除法等运算。
这种能力使得运算放大器可以广泛应用于信号处理、控制系统和计算设备等领域。
3. 产生参考电平：运算放大器可以通过调整反馈电阻的比例，产生一个固定的参考电平。
这个参考电平可以作为其他电路的输入参考，用于比较、测量和判断等操作，从而实现更加精确的信号处理和控制。
4. 调节电压和电流：运算放大器可以通过负反馈电路实现对电压和电流的调节。
通过调整反馈电阻、输入电阻和输入电压等参数，可以实现对输出电压和电流的精确控制。
这种能力使得运算放大器在自动控制系统、调节电路和功率放大器等应用中非常重要。
5. 提供高输入阻抗：运算放大器具有非常高的输入阻抗，通常在百万到千万欧姆的范围内。
这种高输入阻抗可以有效减少输入信号源和电路之间的负载效应，从而保持输入信号的稳定性和精确性。
同时，高输入阻抗还能够避免对输入信号源的损耗，提高了系统的灵敏度和测量范围。
总的来说，运算放大器在电子设备中的作用是非常重要的。
它不仅可以实现信号的放大和精确处理，还能够提供参考电平、调节电压和电流，并具有高输入阻抗等特性。
这些功能使得运算放大器成为现代科技领域中不可或缺的一部分，并在各种应用场合中发挥着至关重要的作用。
运算放大器电路的输出电阻运算放大器是一个放大直流微弱电压的电子线路而且是唯一能稳定地进行直流放大的电路。
本章为了能让读者具体地领会运算放大器的基本用法用一些与传感器相结合并具有代表性的电路进行说明。
另外还从如何利用运算放大器输出的角度举例说明了继电器驱动方法。
对于交流放大通过一个电路例子对频率特性的影响因子SR进行了说明。
3.1反相放大电路高温测量 3.1.1将温度变化转换成电信号如图3.1所示将异种金属线相接让连接产生温度差就会有电压产生。
这种现象叫塞贝克效应。
例如使用铜线和铁线就可以产生电压。
使用塞贝克效应的温度传感器称为热电偶。
热电偶由于能测量高达1500○C的高温被广泛地用于工业传感器。
铜和康铜镍铜合金热电偶的特性如图3.1所示100○C的温度差可产生4mV左右的电压。
所以这种微小电压如果通过运算放大器放大后所得到的信号就可以更方便地使用。
3.1.2放大倍数为100倍的反相放大器图3.2是在第1章1.61.8节说明过的反相放大器。
将负反馈电阻的值代入下式可求得放大倍数。
放大倍数ARf/Ra100/1100倍如图3.2所示的热电偶温度传感器每1○C 的温度差产生0.04mV左右的电压。
所以由温度变化带来的这样微小的电压变化用一般的电压表是测量不出来的。
现在市场上销售的测试器中电压标度为50mV 的很多。
如果放大倍数为100200倍的话用这样的测试器测量就足够了。
运算放大器的放大倍数由负反馈电阻之间的比值关系决定。
假设Ra1kΩRf1000kΩ则放大倍数为1000倍。
但是放大倍数设得过高会使电路工作不稳定所以为了安全起见初学者最好将它设在200倍左右。
另外要想得到准确的放大倍数Ra和Rf必须使用精度高的电阻。
3.1.3反相放大器的输入电阻反相放大器的放大倍数由负反馈电阻的Ra和Rf的比值决定。
如果电阻Ra的值取得很小Rf的值取得很大则放大倍数当然就会很大。
但是如果Rf太大电路会工作得很不稳定最好取1000kΩ以内。
理想运算放大器的输入电阻1 理想运算放大器概述理想运算放大器是电子电路中非常重要的一种电路，它是一种具有理想特性的放大器，可以用于各种模拟信号处理电路，如放大、滤波、积分等等。
理想运算放大器的输入电阻态定义十分简单，它是一个无限大的电阻，因此输入电路和外部电路之间不会有任何负载效应的影响，可以保证电路具有极高的输入阻抗。
下面本文将从各个方面介绍理想运算放大器的输入电阻。
2 理想运算放大器输入电阻的定义在理想情况下，运算放大器的输入电阻应该是无限大的，也就是说，输入电路和外部电路之间不存在任何电流流过的阻抗或者没有负载效应，因此运算放大器的输入电路完全遵循“电压跟随”、“电流为零”的准则。
在实际应用中，我们所使用的运算放大器是不可能完全符合上述条件的，但我们可以使用一些技术来达到尽可能接近这种特性的效果。
3 理想运算放大器输入电阻的影响因素在实际使用中，运算放大器输入电阻受到多种因素的影响，如电压偏置、输入电压范围、共模抑制比、温度变化等等。
这些影响因素可能会导致运算放大器输入电阻发生变化，从而影响电路的性能。
因此，在设计电路时，我们必须考虑这些影响因素，做出相应的设计措施，以保证电路的性能。
4 对理想运算放大器输入电阻的改进措施由于实际运算放大器无法完全实现无限大输入电阻，为了达到更好的性能，需要采取一些改进措施。
常见的改进措施包括：* 增加输入阻抗。
这可以通过增加运算放大器的输入级，使输入电阻增加。
* 减小输入电容。
输入电容会对运放的输入电阻产生影响，因此，减小输入电容是提高输入阻抗的有效方法。
* 选择高阻抗的外部电路。
在输入电路中使用高阻抗的元件或器件可以有效地提高电路的输入阻抗。
5 总结理想运算放大器的输入电阻是一个无限大的电阻，它可以实现电路内外之间的无效负载效应，保证电路的稳定性和性能。
在实际应用中，受到多种因素的影响，导致输出电路输入电阻发生变化，因此需要采取相应的改进措施，以达到更好的电路性能。
电路中的运算放大器有哪些特性电路中的运算放大器在电子领域中扮演着十分重要的角色。
它是一种用于放大模拟信号的器件，具有许多独特的特性。
本文将详细介绍电路中的运算放大器的特性。
一、增益特性运算放大器的主要功能是放大输入信号，所以其增益特性非常重要。
一般来说，运算放大器的增益非常大，在几千到几百万倍之间。
这种高增益可以有效地放大微弱的输入信号，以提供足够大的输出信号。
二、输入电阻和输出电阻运算放大器的输入电阻非常大，可以达到数十兆欧姆。
这样的高输入电阻意味着运算放大器对外部电路的负载影响非常小，保持了电路的稳定性。
此外，运算放大器的输出电阻非常小，可以达到数十欧姆。
这种低输出电阻使得运算放大器能够驱动较大的负载，同时保持较低的输出电压失真。
三、输入偏置电流和输入偏置电压运算放大器的输入偏置电流非常小，一般在纳安级别。
这种小的输入偏置电流可以保持输入信号的准确性，降低对外部电路的影响。
此外，输入偏置电压也非常小，一般在微伏级别。
小的输入偏置电压可以减少输出信号的失真，并保持电路的精确性和可靠性。
四、频率响应特性运算放大器的频率响应特性是其另一个重要特点。
通常，运算放大器的增益随着频率的增加而降低，这是由于内部电容和频率补偿电路的存在导致的。
然而，一些特殊设计的运算放大器可以实现更宽的频率范围，并且在更高频率下保持较好的增益稳定性。
五、共模抑制比运算放大器的共模抑制比是其抑制输入信号中共同模式信号的能力。
较大的共模抑制比意味着运算放大器能够更好地抵抗来自外部干扰源的共同模式干扰。
一般来说，高质量的运算放大器具有较高的共模抑制比，提供更准确的放大结果。
六、温漂特性运算放大器的温漂特性是指其放大性能随着温度的变化而变化的程度。
高品质的运算放大器通常具有低温漂，其放大性能几乎不受温度变化的影响。
这种稳定的性能可以确保在不同温度条件下获得一致的放大结果。
综上所述，电路中的运算放大器具有增益特性高、输入电阻和输出电阻合适、输入偏置电流和输入偏置电压较小、频率响应范围较宽、共模抑制比高以及较低的温漂特性等独特的特点。
浅谈运算放大器的电阻作用和K欧级别
1、运放输出端加一小电阻的作用？
答：运放输出短路的保护方法很简单，只要用一个小电阻R串接于运放的输出端，如图所示，就能防止输出短路失效。
如果这个电阻接到反馈环路内，如图中虚线所示，除输出电压明显下降外（负载为2k时，图中数值情况下，V o可下降10%），对电路的其它性能无任何影响。
这种电路还有一个优点，对于外接容性负载，电路也非常稳定。
因此，即使集成运放内部已加限流电阻，也应在运放输出端外接一个小电阻。
2、运放的外围电阻为什么都是K欧级别的啊，为什么欧姆级别的不行啊？比如说反相比例运放，Rf/Ri=10;一般Rf=10k，Ri=1k;为什么Rf=1K，Ri=100欧不行呢？
答：这个问题与电耗有关。
虽然小电阻噪声也小，但是电耗增加，就有不少毛病：
1、地线电流增加。
这个不妨从各级运放耦合考虑一下它的害处，地线电流大，级间地电位差会增加。
2电阻功耗增加。
好象人们不太注意到这个的理解。
实际上，以Rf为例输入与输出之间是存在电压的，而这个电压必然会在电阻上产生电流。
如4V的输出，10k的电阻就有40mA，不能承受---你想想，一个运放的输出电流才多大？而用100k电阻，则只有4mA，情况完全不同。
请注意二楼的回复，Rf实际上是输出负载（阻抗）的一部分，它是要从运放输出端消耗电流的。
3小电阻增加源输出阻抗效应。
输入阻抗电阻Ri往往要求越大越好，目的是想尽量避免源输出电阻的影响。
相关理论，可以从书本上找到。
而从源的角度上看，信号源回路电流大虽然能减小噪声影响，但接收器输入阻抗小也提出了源输出阻抗和线路阻抗的问题。
所以，输入阻抗也是不能太小的。
总的来说，这些电阻的选择是涉及到一些矛盾的处理，要做一个折衷。
