单片机原理及接口技术pdf单片机(Microcontroller Unit, MCU)是一种集成了中央处理器(CPU)、内存和输入输出接口等功能的微型计算机,它被广泛应用于嵌入式系统中。
在本文中,我们将介绍单片机的基本原理及接口技术。
一、单片机的基本原理单片机的基本原理是通过中央处理器(CPU)来执行程序代码,它包含了指令寄存器和程序计数器等关键部件。
通过程序计数器,CPU能够自动读取存储器中的指令,并根据指令中的操作码进行相应的操作。
同时,单片机还包含了一些寄存器,用于存放数据和临时结果。
单片机的工作过程可以大致分为以下几个步骤:1.初始化:在程序开始执行之前,单片机需要进行一些初始化操作,例如设置时钟源、端口方向等。
2.读取指令:单片机从存储器中读取一条指令,并将其存入指令寄存器中。
3.解码指令:CPU解析指令包含的操作码,并根据操作码执行相应的操作。
4.执行指令:根据指令中的操作码,CPU执行相应的操作,例如运算、存储数据等。
5.更新程序计数器:在执行一条指令后,CPU将程序计数器的值递增,以指向下一条指令。
二、单片机的接口技术单片机的接口技术是指单片机与外部设备之间的连接和通信方式。
常见的单片机接口技术包括串口、并口、I2C、SPI等。
1. 串口(Serial Port Interface):串口是单片机与其他设备之间进行数据传输的一种常见接口技术。
串口通信包括异步串口和同步串口两种方式。
异步串口通信适用于短距离和低速度传输,同步串口通信适用于长距离和高速度传输。
2. 并口(Parallel Port Interface):并口是一种广泛应用的单片机接口技术,它能够同时传输多位数据。
并口通常通过其中一种并口控制器与其他设备相连,该控制器负责将单片机内部的并行信号转换为相应的串行信号。
3. I2C(Inter-Integrated Circuit):I2C是一种双线制的串行总线接口,用于连接单片机与其他设备。
单片机原理及接口技术
单片机(Microcontroller)是集成了微处理器核心、存储器、输入输出接口和定时器等外设功能于一芯片之中的微型计算机。
单片机的工作原理是通过中央处理器(CPU)来执行存储于存储器中的程序,根据程序中的指令进行运算和控制。
它的输入输出接口用于与外部设备连接,如传感器、执行器等,完成信号的输入、输出和控制操作。
单片机的工作流程通常包括以下几个步骤:
1. 初始化:单片机启动时对各个外设进行初始化设置。
2. 输入数据:通过输入接口从外部设备或传感器中接收数据。
3. 运算处理:CPU对接收到的数据进行运算和处理,执行程序指令。
4. 输出数据:通过输出接口将处理后的数据送给外部设备
或执行器进行控制。
单片机的接口技术包括以下几种:
1. 数字输入输出(Digital I/O):用于处理数字信号的输
入和输出,通过高低电平的变化来进行数据传输和控制。
2. 模拟输入输出(Analog I/O):用于处理模拟信号的输
入和输出,通过模数转换器(ADC)将模拟信号转换为数
字信号进行处理。
3. 串口通信(Serial Communication):通过串口接口与外部设备进行数据的收发和通信,如RS-232、RS-485等。
4. 并口通信(Parallel Communication):通过并口接口与外部设备进行数据的并行传输和通信,如打印机接口。
5. 定时器计数器(Timer/Counter):用于生成定时和计
数功能,可实现时间的测量、延时等操作。
单片机的接口技术可以根据应用需求进行选择和配置,以实现与外部设备的连接和通信,完成各种控制和数据处理任务。
单片机原理及接口技术在当今数字化时代,单片机已经成为嵌入式系统设计中不可或缺的重要组成部分。
本文将介绍单片机的工作原理以及与外部设备进行通信的接口技术。
单片机工作原理单片机是一种集成了处理器、存储器和输入输出设备等功能模块的微型计算机系统。
它通常由中央处理器(CPU)、存储器(RAM和ROM)、计时器(Timer)、串行通信接口(UART)和引脚(Port)组成。
单片机的工作原理可以简要描述为以下几个步骤:1.初始化:单片机在上电时会执行初始化程序,设置各种工作模式、配置寄存器等。
2.执行程序:单片机会根据存储器中存储的程序指令序列来执行相应的操作,包括算术逻辑运算、控制流程等。
3.输入输出操作:单片机通过输入输出接口与外部设备进行通信,如传感器、执行器等。
4.中断处理:单片机可以在特定条件下触发中断请求,暂停当前执行的程序,转而执行中断服务程序,处理相应的事件或信号。
单片机接口技术单片机与外部设备的通信主要依赖于接口技术,包括数字输入输出接口、模拟输入输出接口以及通信接口等。
数字输入输出接口数字输入输出接口用于与二进制设备进行通信,通过配置相应的引脚工作在输入或输出模式,实现信号的采集与输出。
常用的数字输入输出方式包括GPIO口、SPI接口、I2C接口等。
模拟输入输出接口模拟输入输出接口用于处理模拟信号,包括模拟输入端口和模拟输出端口。
模拟输入端口通过模数转换器将模拟信号转换为数字信号,模拟输出端口则通过数模转换器将数字信号转换为模拟信号。
通信接口通信接口是单片机与外部设备进行数据交换的重要手段,主要有串行通信接口(UART)、并行通信接口(Parallel)、CAN接口等。
通过这些通信接口,单片机可以实现与其他设备的数据交换与通信。
结语单片机原理及接口技术是嵌入式系统设计的基础知识,通过深入了解单片机的工作原理和接口技术,可以更好地应用单片机进行系统设计与开发。
希望本文对读者有所帮助,谢谢!以上是关于单片机原理及接口技术的简要介绍,希望能对读者有所启发。
单片机原理及接口技术单片机(Microcontroller)是一种集成了微处理器核心、存储器、输入/输出端口和定时器等功能于一体的计算机系统。
它具有成本低廉、体积小巧、功耗低等优点,广泛应用于各个领域。
本文将介绍单片机的原理及接口技术。
一、单片机原理1. 单片机的组成结构单片机通常由CPU、存储器、输入/输出口、定时/计数器、中断系统等组成。
其中,CPU是单片机的核心,负责执行程序指令;存储器用于存储程序和数据;输入/输出口用于与外部设备进行数据交互;定时/计数器用于计时和计数;中断系统可以处理外部事件。
2. 单片机的工作原理单片机工作时,先从存储器中加载程序指令到CPU的指令寄存器中,然后CPU执行指令并根据需要从存储器中读取数据进行计算和操作,最后将结果写回存储器或输出到外部设备。
3. 单片机的编程语言单片机的程序可以使用汇编语言或高级语言编写。
汇编语言是一种低级语言,直接使用机器码进行编程,对硬件的控制更加精细,但编写和调试难度较大。
而高级语言(如C语言)可以将复杂的操作用简单的语句描述,易于编写和阅读,但对硬件的控制相对较弱。
二、单片机的接口技术1. 数字输入/输出接口(GPIO)GPIO是单片机与外部设备进行数字信号交互的通道。
通过配置GPIO的输入或输出状态,可以读取外部设备的状态或者输出控制信号。
GPIO的配置包括引脚的模式、电平状态和中断功能等。
应根据具体需求合理配置GPIO,以实现与外部设备的稳定通信。
2. 模拟输入/输出接口单片机通常具有模数转换器(ADC)和数模转换器(DAC),用于模拟信号的输入和输出。
ADC将模拟信号转换为数字信号,以便单片机进行处理。
而DAC则将数字信号转换为模拟信号,用于驱动模拟设备。
模拟输入/输出接口的配置需要考虑转换精度、采样率和信噪比等因素。
3. 串行通信接口串行通信接口允许单片机与其他设备进行数据交换。
常见的接口包括UART(通用异步收发器)、SPI(串行外设接口)和I2C(串行外设接口),它们具有不同的通信速率和传输协议。

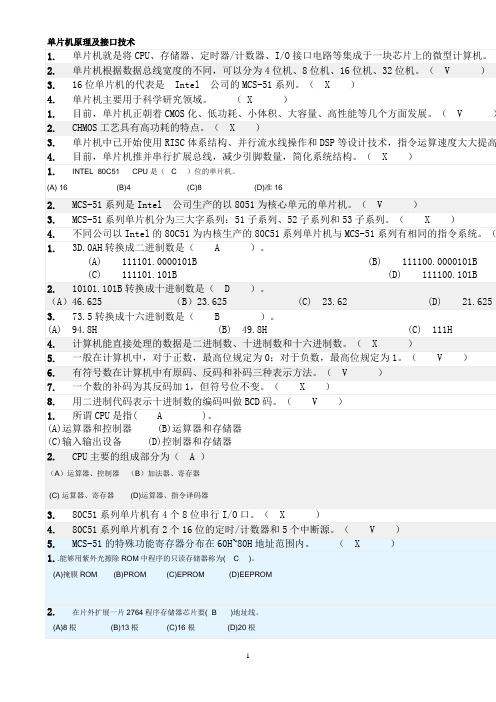

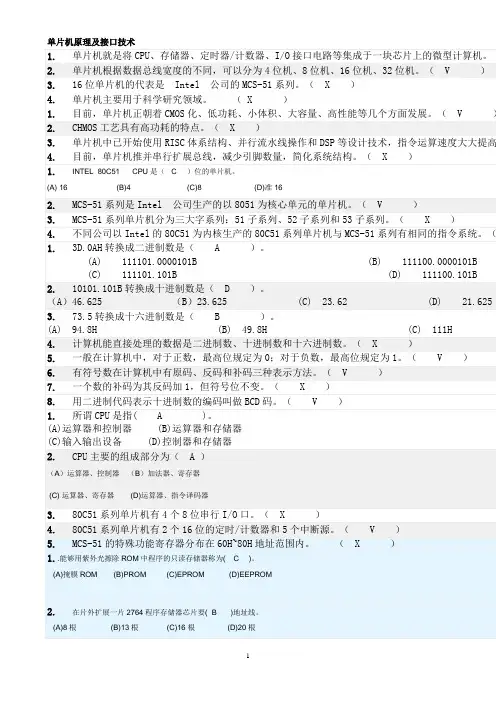

单片机原理及接口技术1. 145. 定时器/计数器工作方式1是( D )。
(A)8位计数器结构 (B)2个8位计数器结构(C)13位计数结构 (D)16位计数结构2.定时器若工作在循环定时或循环计数场合,应选用( C )。
(A)工作方式0 (B)工作方式1 (C)工作方式2 (D)工作方式33.设MCS-51单片机晶振频率为12MHz,定时器作计数器使用时,其最高的输入计数频率应为( C ) 。
(A)2MHz (B)1MHz (C)500KHz (D)250KHz4.若单片机的振荡频率为6MHz,设定时器工作在方式1需要定时1ms,则定时器初值应为( C )。
(A)500 (B)1000 (C) 216-500 (D) 216-10005.定时器与计数器的工作原理均是对输入脉冲进行计数。
( V )6.定时/计数器共有5种工作方式,由TMOD中M1M0的状态决定。
( X )7.在定时/计数器的工作方式0中,内部计数器为16位。
( X )模拟试题一、判断题(每个判断1分,共10分,在题后的括号内打√或×)1.程序计数器PC总是指向正在执行的指令地址。
(√)2.汇编语言程序中的注释可以缺省。
(√)3.指令中操作码助记符项可有可无。
(×)4.计算机寻址方式越多,计算机的功能超强,灵活性亦越大。
(√)5.若累加器A中“1”的个数为偶数,则奇偶标志位P为1。
(×)7. 判断以下各条指令是否正确:(1) MOVX @R0,B (×)(2) MOV A,30H (√)(3) MOVX A,30H (×)(4) ADDC A,R7 (√)(5) SUB A,R2 (×)二. 单项选择题(每题1分, 共10分)1.MCS—51单片机的复位信号是( A )有效。
A.高电平B.低电平C.脉冲D.下降沿2.若MCS-51单片机使用晶振频率为6MHz时,其复位持续时间应该超过( B )。
单片机原理及接口技术单片机原理及接口技术(上)一、单片机基本原理单片机(Microcontroller)是由中央处理器(CPU)、存储器(ROM、RAM)、输入/输出接口(I/O)和定时/计数器等模块所组成的一个微型计算机系统。
单片机通过程序控制,能够完成各种控制任务和数据处理任务。
目前,单片机已广泛应用于计算机、通讯、电子、仪表、机械、医疗、军工等领域。
单片机的基本原理是程序控制。
单片机执行的程序,是由程序员以汇编语言或高级语言编制而成,存放在存储器中。
当单片机加电后,CPU按指令序列依次从存储器中取得指令,执行指令,并把执行结果存放到存储器中。
程序员通过编写的程序,可以对单片机进行各种各样的控制和数据处理。
单片机的CPU是整个系统的核心,它负责执行指令、处理数据和控制系统的各种操作。
CPU通常包括运算器、控制器、指令译码器和时序发生器等模块。
其中,运算器主要用于执行算术和逻辑运算;控制器用于执行指令操作和控制系统的运行;指令译码器用于识别指令操作码,并将操作码转化为相应的操作信号;时序发生器用于产生各种时序信号,确保系统按指定的时间序列运行。
存储器是单片机的重要组成部分,用于存储程序和数据。
存储器一般包括ROM、EPROM、FLASH和RAM等类型。
其中,ROM是只读存储器,用于存储程序代码;EPROM是可擦写可编程存储器,用于存储不经常改变的程序代码;FLASH是可擦写可编程存储器,用于存储经常改变的程序代码;RAM是随机存储器,用于存储数据。
输入/输出接口(I/O)用于与外部设备进行数据交换和通信。
单片机的I/O口可分为并行I/O和串行I/O两类。
并行I/O通常包括数据总线、地址总线和控制总线等,用于与外部设备进行高速数据传输。
串行I/O通常通过串口、I2C总线、SPI总线等方式实现,用于与外部设备进行低速数据传输。
定时/计数器是单片机中的重要组成部分,它可以产生各种时间、周期和脉冲信号,用于实现各种定时和计数操作。
•单片机概述•单片机内部结构•指令系统与程序设计目录•中断系统与外部扩展技术•接口电路设计与应用实例•调试方法与技巧01单片机概述单片机定义与特点定义特点单片机发展历程及趋势发展历程发展趋势8051系列PIC系列AVR系列ARM系列常见单片机类型介绍应用领域与前景展望应用领域工业自动化、智能仪表、汽车电子、智能家居、医疗设备、通信设备等领域。
前景展望随着物联网、人工智能等技术的不断发展,单片机的应用领域将进一步拓展,市场需求将持续增长。
同时,单片机的性能将不断提高,功能将不断完善,开发工具和支持将更加丰富,使得单片机的设计和开发更加便捷和高效。
02单片机内部结构CPU结构与功能运算器控制器寄存器组控制单片机各部分协调工作暂存数据和地址执行算术和逻辑运算程序存储器存放程序和常数数据存储器存放变量和中间结果特殊功能寄存器控制单片机的特定功能存储器组织与访问方式I/O端口及扩展方法并行I/O端口串行I/O端口I/O端口扩展方法定时器/计数器原理及应用定时器原理计数器原理定时器/计数器应用03指令系统与程序设计指令格式及寻址方式指令格式寻址方式寻址方式是指如何找到操作数的地址或数据。
常见的寻址方式有直接寻址、间接寻址、寄存器寻址、立即寻址等。
数据传送指令用于在单片机内部或外部存储器之间,以及存储器和累加器之间传送数据。
算术运算指令包括加、减、乘、除等基本算术运算,以及求补、比较等扩展运算。
逻辑运算指令用于执行与、或、非等逻辑运算,以及位操作等。
控制转移指令用于改变程序的执行流程,如条件转移、无条件转移、子程序调用等。
常见指令类型介绍汇编语言程序设计基础伪指令与宏定义的可读性和可维护性。
程序结构与设计执行效率。
调试与仿真实用程序设计技巧中断处理中断是单片机处理外部事件的重要方式,合理设计中断处理程序可以提高系统的实时性和响应速度。
资源优化单片机资源有限,需要合理规划和使用资源,如内存、I/O端口、定时器等,以提高系统的性能和稳定性。
单片机原理及接口技术单片机是一种集成了微处理器、存储器和各种输入输出接口的微型计算机系统,它在现代电子设备中起着至关重要的作用。
单片机的原理和接口技术是单片机应用的核心,对于学习和应用单片机的人来说,深入了解单片机的原理和接口技术是非常重要的。
首先,让我们来了解一下单片机的原理。
单片机的核心是微处理器,它包括中央处理器(CPU)、存储器(RAM、ROM)、输入输出端口(I/O口)等。
其中,中央处理器是单片机的大脑,负责执行程序和控制各种操作;存储器用于存储程序和数据;输入输出端口则是单片机与外部设备进行通信的接口。
单片机通过这些部件的协同工作,实现了各种功能和应用。
其次,让我们深入了解单片机的接口技术。
单片机的接口技术包括数字接口技术和模拟接口技术两大部分。
数字接口技术主要涉及数字输入输出、定时器、串行通信等方面,它是单片机与数字设备进行通信的重要手段;而模拟接口技术则涉及模拟输入输出、模数转换、比较器等方面,它是单片机与模拟设备进行通信的关键技术。
掌握好单片机的接口技术,可以让我们更灵活地应用单片机,实现更多样化的功能。
在实际应用中,单片机的原理和接口技术是紧密联系的。
只有深入理解单片机的原理,才能更好地应用其接口技术;而只有掌握了单片机的接口技术,才能更好地发挥单片机的功能和作用。
因此,学习单片机的原理和接口技术是至关重要的,它不仅可以帮助我们更好地理解单片机,还可以让我们更灵活地应用单片机,实现更多样化的功能。
总之,单片机原理及接口技术是单片机应用的核心,它对于学习和应用单片机的人来说至关重要。
通过深入了解单片机的原理和接口技术,我们可以更好地掌握单片机的工作原理和应用技巧,从而更好地应用单片机,实现更多样化的功能。
希望本文对大家对单片机原理及接口技术有所帮助。
单片机原理及接口技术
单片机是一种简洁、高效、低成本的微控制器,它将微处理器、存储器、输入/输出接口以及相关电路集成到一块小型的单芯片中。
由于其高集成度和低耗能,其应用非常广泛,可用于汽车电子、家用电器、工业控制系统和消费类电子产品中。
单片机原理涉及微处理器、存储器、输入/输出接口以及相关电路等,它们是单片机的核心部件。
微处理器负责单片机的运算和控制,它可以控制其他部件的工作,也可以接收外部输入,完成所需的运算处理。
存储器负责存储微处理器所需要的数据和程序,它可以存储指令、数据和参数等。
输入/输出接口用于和外部设备的连接,它可以接收外部输入和输出外部输出,为单片机提供通讯和控制功能。
单片机接口技术是指单片机与外部设备之间的连接技术,它可以帮助单片机与其他设备连接,以实现数据采集和控制。
常见的单片机接口技术包括I2C、SPI、UART等,它们可以帮助单片机实现简单快速的通信。
I2C是一种串行总线,它可以获取外部设备的数据,也可以发送控制信号,以控制外部设备。
SPI是一种全双工传输接口,它可以用于高速数据传输,支持多个设备之间的通信。
UART 是一种通用异步收发器,它可以实现两个设备之间的低速通信,并且可以用于调试单片机程序。
总的来说,单片机原理和接口技术是单片机应用非常重要的组成部分,它们可以帮助单片机与外部设备连接,实现数据采集和控制,从而实现复杂的功能和应用。
单片机原理及其接口技术单片机,又称微控制器,是一种集成了微处理器、存储器和各种外设接口的特殊芯片。
单片机广泛应用于各个领域,如工业控制、家电控制、通信设备等。
它具有体积小、功耗低、功能强大、易于编程等特点,成为嵌入式系统开发中的重要组成部分。
单片机的原理主要包括以下几个方面:1.微处理器核心:单片机的核心是一个较小的微处理器。
它具有基本的指令集和寄存器,用于执行各种指令操作。
常见的单片机有AVR、ARM和PIC等系列,每个系列都有自己的指令集和寄存器。
2.存储器:单片机内部集成了存储器,包括程序存储器和数据存储器。
程序存储器用于存储程序的指令,数据存储器用于存储程序执行时需要的数据。
存储器的容量和类型不同,根据不同的单片机型号有所不同。
3.外设接口:单片机可以连接各种外设设备,如键盘、显示器、传感器等。
为了与这些外设设备进行数据交互,单片机内部集成了多种接口,如通用IO口、串口、并口、SPI接口等。
通过这些接口,单片机可以与外界设备进行数据传输和控制。
4.时钟电路:为了使单片机能够正常运行,需要给它提供一个稳定的时钟信号。
单片机内部集成了一个时钟电路,可以产生各种频率的时钟信号。
时钟信号用于同步各种操作,如指令执行、数据传输等,确保单片机能够按照预定的时间序列运行。
单片机的接口技术主要用于与外部设备的连接和数据交换。
常见的接口技术包括以下几种:1.通用IO口:通用IO口是单片机最常用的接口方式。
通过配置IO 口的工作模式和电平状态,可以实现数字输入、输出、中断等功能。
通用IO口通常能够满足大部分外设设备的接口需求。
2.串口接口:串口接口通常用于单片机与电脑、传感器等设备之间的数据传输。
它通过两根传输线(TX和RX)实现一种点对点的数据传输方式,可以实现长距离的数据传输,并且支持异步通信和同步通信。
3.并口接口:并口接口通常用于单片机与打印机、显示器等设备之间的数据传输。
它通过多根传输线实现同时传输多位数据,可以在较短时间内传输大量的数据。
单片机原理及运用和单片机接口技术1. 单片机的原理及运用:单片机(Microcontroller)是一种集成电路,包含了处理器(CPU)、存储器(RAM 和ROM)、输入输出接口(I/O)、定时器/计数器等功能模块。
单片机通过内部程序的控制实现各种功能,广泛应用于嵌入式系统中。
单片机的工作原理是通过执行内部程序指令来完成各种任务。
单片机的内部存储器(ROM)中存储了一段程序代码,CPU会按照程序指令的顺序执行这些代码。
通过编写适当的程序代码,可以实现各种功能,如控制外部设备、处理数据等。
单片机可以应用于各种领域,如家电控制、工业自动化、电子仪器仪表和通信设备等。
在家电控制方面,单片机可以实现对电灯、电视、空调等设备的控制;在工业自动化方面,单片机可以用于控制机器人、生产线等;在电子仪器仪表方面,单片机可以实现对传感器的数据采集和处理;在通信设备方面,单片机可以用于控制无线通信模块等。
2. 单片机接口技术:单片机接口技术是指将单片机与外部设备连接起来的技术。
通过合适的接口技术,单片机可以与各种外部设备进行通信和控制。
常见的单片机接口技术包括以下几种:2.1 并行接口(Parallel Interface):并行接口是一种多线接口,通过多根线同时传输数据。
在单片机中,常用的并行接口是通用并行接口(GPIO),可以用来连接并行设备,如LED显示屏、液晶显示模块等。
2.2 串行接口(Serial Interface):串行接口是一种逐位传输数据的接口,通过少量的线路传输数据。
常见的串行接口有串行通信接口(UART)、SPI(Serial Peripheral Interface)和I2C(Inter-Integrated Circuit)接口。
串行接口适用于连接串行设备,如串口设备、传感器等。
2.3 模拟接口(Analog Interface):模拟接口用于连接模拟设备,如传感器、电机等。
单片机通过模拟输入输出口(ADC和DAC)与模拟设备进行通信,实现模拟信号的采集和输出。
单片机的原理及接口技术
单片机是一种集成电路,封装了中央处理器、存储器和各种输入输出设备,用于控制和执行特定的任务。
它具有自主工作能力,可独立完成各种计算和控制操作。
接口技术是指单片机与外部设备之间的数据传输和控制相互连接的方式和方法。
单片机的接口技术多种多样,常见的包括串口、并行口、模拟输入输出等。
串口是单片机与计算机、外围设备之间数据传输的一种接口技术。
通过串口,单片机可以与计算机进行通信,实现数据的输入和输出。
串口由几个主要的信号线组成,包括发送线、接收线、时钟线、复位线等。
并行口是单片机与外设设备之间并行传输数据的接口技术。
通过并行口,单片机可以同时传输多个位的数据,实现对外设设备的控制和操作。
并行口通常包括数据线、地址线、控制线等。
模拟输入输出是单片机与模拟电路之间的接口技术。
单片机可以通过模拟输入输出,实现对模拟电路的监测和控制。
模拟输入可以将外界模拟信号转换为数字信号输入到单片机中,而模拟输出可以将单片机处理后的数字信号转换为模拟信号输出到外界电路中。
除了上述接口技术之外,单片机还可以通过其他方式进行数据传输和控制,如I2C总线、SPI总线、智能控制等。
这些接口
技术的选择取决于具体应用需求和外设设备的特性。
单片机通
过接口技术实现与外设设备的连接,可以实现各种应用场景下的数据传输和控制操作。
因此,掌握并理解单片机的接口技术对于进行单片机的开发和应用至关重要。
单片机原理及接口技术概述单片机是一种在微处理器内部集成了CPU、存储器、输入输出接口和定时器等功能的微型计算机芯片。
它具有体积小、功耗低、成本低廉等优势,广泛应用于各个领域中,如家电、汽车电子、工控等。
本文将概述单片机的原理与接口技术,介绍其工作原理及接口与外设的连接方法。
首先,让我们来了解单片机的原理。
单片机由指令译码器、控制器、ALU和寄存器组成。
指令译码器负责解析指令,将其转换为相应的操作。
控制器则根据指令的要求控制ALU和寄存器的工作。
ALU(算术逻辑单元)是单片机的核心部件,负责完成各种算术和逻辑运算。
寄存器则用于存储数据和指令。
单片机的接口技术是指单片机与外部设备之间的通信方式。
常用的接口技术有并行接口、串行接口、通信接口、模拟接口等。
首先,我们来讨论并行接口。
并行接口是指单片机与外部设备之间同时传输多个二进制位的接口技术。
其中,最常见的是并行口(Parallel Port),它包括了多个数据线和控制线。
并行口常用于连接打印机、显示器和键盘等外设。
通过并行接口,单片机可以将数据快速地传输给外设,从而实现数据的输入输出。
其次,串行接口是指单片机与外部设备之间逐个传输二进制位的接口技术。
串行接口具有线路简单、通信距离远、传输速率较高的特点。
常见的串行接口有UART(Universal Asynchronous Receiver Transmitter)和SPI(Serial Peripheral Interface)。
UART是一种异步串行接口,常用于与计算机之间的通信。
SPI是一种同步串行接口,常用于与外部存储器、显示器和无线通信模块等设备之间的通信。
通信接口是指单片机与网络或其他设备之间进行数据交换的接口技术。
常见的通信接口有I2C(Inter-Integrated Circuit)和CAN(Controller Area Network)。
I2C 接口常用于模拟I/O控制器、数据存储器和温度传感器等设备之间的通信。
单片机原理及接口技术讲解单片机(Microcontroller)是一种集成电路芯片,内含有中央处理器(CPU)、存储器、输入输出端口、定时器计数器、串行通信接口等核心模块,可用于控制、计算、存储和通信等多种功能。
单片机的工作原理是通过处理器执行存储在存储器中的指令来实现各种功能。
它的内部包含一个由晶体管、逻辑门等构成的微处理器,负责执行计算和控制指令。
单片机的芯片上还集成了存储器,用于存储程序指令和数据。
输入输出端口可以与外部设备进行数据交互,定时器计数器可以实现精确的定时和计数功能。
通过串行通信接口,单片机可以与其他设备进行数据传输和通信。
单片机的接口技术是指单片机与外部设备进行数据传输和通信的技术。
常见的接口技术包括并行接口、串行接口、模拟接口等。
并行接口是通过多个并行数据线同时传输数据的接口技术。
常见的并行接口有通用并行接口(GPIO)、地址总线、数据总线等。
通用并行接口(GPIO)是一组可编程的并行输入输出线,可以被程序员控制来进行数据的输入输出。
地址总线用于传输内存或外设的地址信息,数据总线用于传输数据信息。
串行接口是通过单个数据线按照一定的时间顺序传输数据的接口技术。
常见的串行接口有串行通信接口(UART)、串行外设接口(SPI)、I²C接口等。
串行通信接口(UART)是一种通用的串行数据通信接口,用于将数据转换为串行格式进行传输。
串行外设接口(SPI)是一种高速串行接口,用于在单片机与其他外设之间进行数据传输和通信。
I²C接口是一种双线制的串行接口,用于在多个设备之间进行数据传输和通信。
模拟接口是通过模拟信号进行数据传输和通信的接口技术。
模拟接口包括模数转换接口、数字模拟转换接口等。
模数转换接口用于将模拟信号转换为数字信号,数字模拟转换接口用于将数字信号转换为模拟信号。
单片机接口技术的选择取决于具体应用的需求。
并行接口适合需要大量数据同时进行传输的场景,串行接口适合需要高速传输的场景。
单片机的原理及接口技术单片机(Microcontroller Unit,简称MCU)作为一种集成了处理器核心、内存、输入/输出接口以及其他外设功能的微型计算机,广泛应用于各个领域,包括家电、汽车、电子设备等。
本文将介绍单片机的原理和常用的接口技术。
一、单片机的原理单片机的原理基于计算机硬件体系结构,它由处理器核心、存储器和输入/输出接口构成。
其中,处理器核心是单片机最关键的组成部分,负责执行程序指令、进行数据处理以及控制外设。
存储器用于储存程序和数据,包括闪存、EEPROM和RAM等。
输入/输出接口则是单片机与外部设备进行通信的桥梁,可以连接各种传感器、执行器等外部元件。
单片机的工作原理是将程序指令存储在存储器中,通过处理器核心逐条执行指令,实现各种功能。
单片机一般采用哈佛结构,即程序存储器和数据存储器分开,提高了指令的执行效率。
在执行程序时,单片机按照指令的顺序逐条读取指令,并根据指令进行数据处理和控制操作。
二、单片机的接口技术单片机的接口技术包括数字接口和模拟接口两种类型。
数字接口用于数字信号的输入和输出,而模拟接口则用于模拟信号的输入和输出。
1. 数字接口技术数字接口技术通常用于控制外设和传输数字信号。
常见的数字接口技术包括并行接口、串行接口、通用串行总线(USB)等。
并行接口是一种同时传输多个比特的接口,通过多根线路将数据同时传输给外设。
并行接口传输速率快,但受线路距离和噪声等因素影响较大。
串行接口是一种逐位传输数据的接口,通过一条线路逐位传输数据。
串行接口传输速率较慢,但线路复杂度低,适用于长距离传输。
通用串行总线(USB)是一种广泛应用于个人电脑和外部设备之间的数字数据传输接口。
USB接口具有插拔方便、速度快、通信可靠等优点,已成为现代计算机接口中的主流技术。
2. 模拟接口技术模拟接口技术用于传输模拟信号,常见的模拟接口技术包括模数转换器(ADC)和数模转换器(DAC)。
模数转换器(ADC)用于将模拟信号转换为数字信号。
单片机原理及接口技术复习要点一、单片机原理:1.单片机的定义:单片机是一种集成电路芯片,具有处理器核心、存储器、输入输出接口和时钟电路等功能。
2.单片机的特点:小巧、低成本、低功耗、易编程、易扩展。
3.单片机的组成:-中央处理器(CPU):负责执行指令和进行运算。
-存储器:包括程序存储器(ROM)和数据存储器(RAM)。
-输入输出(I/O)接口:用于和外部设备进行数据交互。
-时钟电路:提供计时和同步信号。
4.单片机的工作原理:根据存储在ROM中的程序指令进行运算和控制,通过输入输出接口与外部设备进行数据交互。
二、接口技术:1.串行通信接口:-串行通信定义:通过串行方式发送、接收数据的通信方式,包括同步串行通信和异步串行通信。
-USART(通用同步/异步串行接口):用于实现串行通信,主要包括波特率发生器和数据传输控制寄存器。
-SPI(串行外设接口):用于与外部设备进行串行通信,包括主从模式、全双工传输和多主机系统等特点。
-I2C(串行二进制接口):用于实现系统内部的各个模块之间的串行通信,主要包括总线数据线(SDA)和总线时钟线(SCL)。
2.并行通信接口:-并行通信定义:同时传输多个数据位的通信方式。
-并行输入输出口(PIO):用于与外部设备进行并行通信,主要包括输入寄存器和输出寄存器。
-扫描输入输出(SIPO):用于通过一条串行线同时将多个输入信号引入单片机。
3.模数转换接口:-模数转换器(ADC):将模拟信号转换为数字信号,常用于采集模拟量信号。
-数模转换器(DAC):将数字信号转换为模拟信号,常用于输出模拟量信号。
4.脉冲宽度调制(PWM):-脉冲宽度调制定义:通过调节脉冲的宽度来控制信号的幅值的技术。
-PWM的应用:常用于控制电机的转速、控制LED的亮度等。
5.中断技术:-中断定义:当特定事件发生时,暂时中断正常程序的执行,转而执行特定代码,处理事件。
-中断的优先级:可以设置多个中断的优先级,高优先级的中断可以打断低优先级的中断。
0924]《单片机原理与接口技术》
作业一
[单选题]MCS―51单片机一个机器周期由()个振荡周期构成;A:2
B:4
C:8
D:12
参考答案:D
[多选题]电子计算机的硬件系统主要组成部分有()A:CPU
B:存储器
C:输入设备
D:输出设备
参考答案:ABCD
[单选题]MCS-51单片机是()位机。
A:4
B:8
C:16
D:32
参考答案:B
[单选题]使用MCS51汇编语言指令时,标号以()开始。
A:标点符号
B:数字
C:英文字符
D:中文字符
参考答案:C
[多选题]CPU的主要组成部分有()
A:运算器
B:控制器
C:程序存储器
D:数据存储器
参考答案:AB
[判断题]MCS-51单片机复位后,RS1、RS0为0、0,此时使用0组工作寄存器。
参考答案:正确
[判断题]MCS-51单片机复位后,部特殊功能寄存器均被清零。
参考答案:错误
[填空题]
1.十六进制数30H等于十进制数();
2.十六进制数20H的压缩BCD码为();
3.与十进制数40相等的十六进制数为( );
4.十六进制数037H对应的压缩BCD码可表示为( );
5.字符"A”的ASCII码为();
6.字符"D”的ASCII码为();
7.字符"1”的ASCII码为();
8.字符"5”的ASCII码为();
9.位09H所在的单元地址是()字节的()位;
10.编写程序时使用的程序设计语言有()、()、()三种;
11.MCS―51单片机有四个工作寄存器区,由PSW状态字中的()、()两位的状态来
决定;
12.定时器的工作方式()为16位为定时/计数方式;
13.串行通讯分为()和()两种基本方式;
14.串行通讯工作方式1和方式3的波特率有SMOD值和()控制。
参考答案:
1.48
2.32H
3.28H
4. 55H
5.41H
6.44H
7.31H
8.35H
9.21H、D1
10.机器语言,汇编语言,高级语言
11.RS0,RS1
12.1
13.异步通讯,同步通讯
14.T1的溢出率
[单选题]8051单片机使用6MHz的晶振,一个机器周期是()微秒。
A:1
B:2
C:4
D:8
参考答案:B
[判断题]使用工作寄存器0区时,R0为部数据存储区00H字节,R1于部数据存储区字节地址01H。
参考答案:正确
[判断题]I/O口作输入用途之前相应端口必须先置1
参考答案:正确
[多选题]单片机应用系统由()组成。
A:显示系统
B:硬件系统
C:软件系统
D:键盘系统
参考答案:BC
[判断题]MCS-51单片机在检测复位引脚为高电平后,立即复位。
参考答案:错误
[单选题]8051单片机使用12MHz的晶振,一个机器周期是()微秒。
A:1
B:2
C:4
D:8
参考答案:A
[单选题]MCS-51单片机是()公司在上世纪80年代推出的。
A:INTEL
B:MICROCHIP
C:AMD
D:DELL
参考答案:A
作业二
[单选题]单片机上电后或复位后,工作寄存器R0是在( ) A:字节地址00H单元
B:字节地址01H单元
C:位地址00H单元
D:位地址09H单元
参考答案:A
[单选题]MCS-51单片机的定时器T0有()种工作方式
A:1
B:2
C:4
D:8
参考答案:C
[单选题]MCS-51单片机的定时器T1有()种工作方式
A:1
B:2
C:3
D:4
参考答案:C
[单选题]MCS-51单片机有()中断源。
A:1
B:3
C:5
D:7
参考答案:C
[单选题]MCS-51单片机有()个中断优先级别控制。
A:1
B:2
C:3
D:4
参考答案:B
[论述题]
1、画出MCS-51单片机外接晶振、复位、使用片ROM的电路原理图,即MCS-51单片机的最小系统。
2、编写延时为100ms的指令延时子程序,晶振为6MHz,写出计算过程。
参考答案:
1、
2、
DEL:MOV R7, #200 ;1个机器周期
DEL1: MOV R6, #125 ;1个机器周期
DEL2: DJNZ R6, DEL2 ;2个机器周期
DJNZ R7, DEL1 ;2个机器周期
RET ;2个机器周期
计算过程:
6MHz振荡频率,一个机器周期为2微秒,100微秒为50,000个机器周期,即执行1+(1+ 2×R6 +2) ×R7+2 =50,000 ,令R7=199,由此方程计算得出R6约为125。
[单选题]MCS-51单片机是根据()中的数值作为地址读取指令
A:DPTR
B:PC
C:R0
D:R1
参考答案:B
[单选题]MCS-51单片机复位后PC值为( )
A:0000H
B:000BH
C:0013H
D:0023H
参考答案:A
[单选题]在单片机中,通常将一些中间计算结果放在( )中
A:累加器
B:控制器
C:程序存储器
D:数据存储器
参考答案:D
[单选题]MCS-51单片机有()工作寄存器区
A:1
B:2
C:3
D:4
参考答案:D
[单选题]MCS―51单片机的串行口发送、接收缓冲器共用缓冲器SBUF,其地址为()。
A:88H
B:90H
C:99H
D:0AAH
参考答案:C
作业三
[判断题]中断服务子程序的末尾有返回指令是RET。
参考答案:错误
[判断题]MCS―51单片机的串行口收发不能同时进行。
参考答案:错误
[判断题]MCS―51单片机的外中断可以选择为边沿触发方式或电平触发方式。
参考答案:正确
[判断题]I/O口作输入用途之前相应端口必须先清零。
参考答案:错误
[判断题]一个机器周期由4个时钟周期构成。
参考答案:错误
[论述题]简述执行转移指令、调用子程序、中断响应的区别。
参考答案:
执行转移指令会修改PC,但不保存当前PC、不会返回、不会自动使用堆栈;而调用子程序和中断响应会保存当前PC进堆栈,再修改PC,都需要返回,从堆栈中取出保存的数作为PC而返回。
调用子程序指令在程序中是事先安排好的,而调用中断服务程序事先却无法确知,因为"中断”的发生是由外设决定的,程序中无法事先安排调用指令,因而调用中断服务程序的过程是由硬件自动完成的。
[判断题]伪指令在编译后没有代码产生。
参考答案:正确
[判断题]共阴极和共阳极两种,在相同连接方式时的显示段码相同。
参考答案:错误
[判断题]七段数码LED采用静态显动态方式比动态显示占用更多的CPU开销。
参考答案:错误
[判断题]进位标志位是特殊功能寄存器之一程序状态寄存器PSW中的一个位。
参考答案:正确
[判断题]定时器1的中断入口地址是23H。
参考答案:错误
[判断题]若指令有多个操作数,各操作数间以分号分隔。
参考答案:错误
作业四
[论述题]
1.编写子程序,将部数据存储器40H-4FH共16个单字节数依次搬
到50H―5FH,并将原40H―4FH共16字节清零。
2.无条件转移、子程序调用、中断响应这三者有何异同?
参考答案:
1.
BAN: MOV R0,#40H
MOV R1,#50H
MOV R1,#16
BAN0: MOV A,R0
MOV R1,A
MOV R0,#0
INC R0
INC R1
DJNZ R1,BAN0
RET
2.相同:这三者都会修改PC,通常不会再顺序执行。
不同:无条件转移不会保存当前PC,而后两者都会先自动使用堆栈保存当前PC再修改PC,都会有返回的时候;而后两者之间的不同在于调用子程序指令在程序中是事先安排好的,而调用中断服务程序事先却无法确知,因为"中断”的发生是由外设决定的,程序中无法事先安排调用指令,因而调用中断服务程序的过程是由硬件自动完成的。
