精密冲裁工艺及精冲模具设计简介

精密冲裁工艺及精冲引言精密冲裁工艺是一种通过冲压设备将金属材料加工成所需形状和尺寸的工艺。

精密冲裁工艺在许多行业中广泛应用，如汽车、电子、电器等。

本文将重点介绍精密冲裁工艺及精冲的相关知识。

精密冲裁工艺冲裁工艺原理精密冲裁工艺是指通过冲孔模具将金属板材进行切割和成形的工艺。

冲裁工艺使用冲压设备将板材置于模具中，然后通过加压使模具与金属板接触，产生强大的冲击力，将金属板切割或成形。

冲裁模具冲裁模具是精密冲裁工艺中的关键部分，其设计和制造对工艺精度和产量起着至关重要的作用。

冲裁模具通常由冲头、模座和模具板组成。

冲头是与冲孔形状相匹配的部件，模座用于固定冲头，而模具板则用于支撑工件和传递冲击力。

冲裁工艺流程精密冲裁工艺的一般流程如下： 1. 材料准备：选择合适的金属板材，进行去毛刺、清洗等预处理工作。

2. 模具设计：根据产品需求和工艺要求，设计并制造合适的冲裁模具。

3. 板材上料：将金属板材放置在冲压设备上，固定好位置。

4. 冲裁操作：将冲头与金属板材接触，施加压力进行冲压操作。

5. 完成产品：冲裁后的金属板材根据需要还需要进行后续处理，如清洗、打磨等。

精冲精冲概述精冲是精密冲裁工艺中的一种常见操作，其目的是在金属板材上冲制孔洞或形状。

精冲操作需使用精密冲裁机械和合适的冲头。

精冲模具精冲模具是用于进行精冲操作的关键工具。

具体而言，精冲模具通常由冲头、孔模和模座组成。

冲头通常由硬质合金制成，其形状和尺寸根据所需冲裁形状而定。

孔模是冲孔形状的镜像，用于固定和引导冲头，而模座则用于支撑工件和传递冲击力。

精冲工艺要点精冲工艺相对于一般冲裁工艺更为复杂，需要注意以下要点： - 冲压力度：冲压力度与冲切深度有关，需要根据具体产品要求进行调整。

- 材料选择：不同材料的强度和韧性差异较大，需要根据产品要求选择适合的材料。

- 冲裁速度：合理的冲裁速度能够提高生产效率，但过高的速度可能导致产品质量下降。

- 模具维护：定期检查和维护精冲模具，保证其准确性和稳定性。

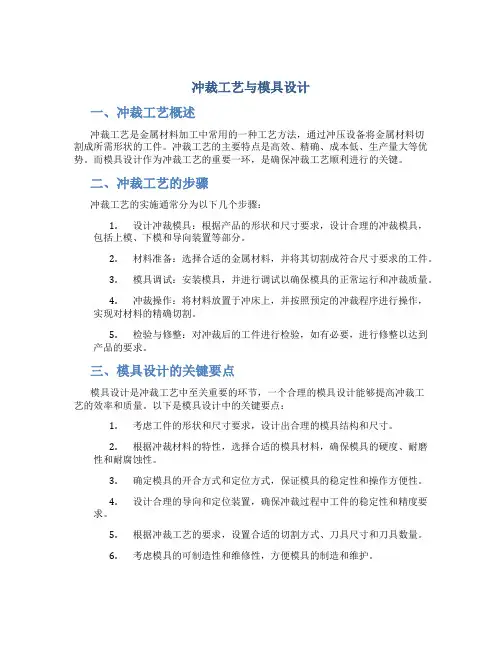

冲裁工艺与模具设计一、冲裁工艺概述冲裁工艺是金属材料加工中常用的一种工艺方法，通过冲压设备将金属材料切割成所需形状的工件。

冲裁工艺的主要特点是高效、精确、成本低、生产量大等优势。

而模具设计作为冲裁工艺的重要一环，是确保冲裁工艺顺利进行的关键。

二、冲裁工艺的步骤冲裁工艺的实施通常分为以下几个步骤：1.设计冲裁模具：根据产品的形状和尺寸要求，设计合理的冲裁模具，包括上模、下模和导向装置等部分。

2.材料准备：选择合适的金属材料，并将其切割成符合尺寸要求的工件。

3.模具调试：安装模具，并进行调试以确保模具的正常运行和冲裁质量。

4.冲裁操作：将材料放置于冲床上，并按照预定的冲裁程序进行操作，实现对材料的精确切割。

5.检验与修整：对冲裁后的工件进行检验，如有必要，进行修整以达到产品的要求。

三、模具设计的关键要点模具设计是冲裁工艺中至关重要的环节，一个合理的模具设计能够提高冲裁工艺的效率和质量。

以下是模具设计中的关键要点：1.考虑工件的形状和尺寸要求，设计出合理的模具结构和尺寸。

2.根据冲裁材料的特性，选择合适的模具材料，确保模具的硬度、耐磨性和耐腐蚀性。

3.确定模具的开合方式和定位方式，保证模具的稳定性和操作方便性。

4.设计合理的导向和定位装置，确保冲裁过程中工件的稳定性和精度要求。

5.根据冲裁工艺的要求，设置合适的切割方式、刀具尺寸和刀具数量。

6.考虑模具的可制造性和维修性，方便模具的制造和维护。

四、冲裁工艺和模具设计的案例分析以下是一个具体的案例分析，说明冲裁工艺和模具设计的应用：案例：汽车冲床件生产过程中的冲裁工艺和模具设计在汽车行业，冲裁工艺和模具设计是非常重要的环节。

这里以汽车门护板的生产为例，介绍其冲裁工艺和模具设计。

1.冲裁工艺：门护板是汽车车门上的一个重要部件，其形状复杂，尺寸要求严格。

在冲裁工艺中，首先需要设计合理的冲裁模具，将加工前的板材按照门护板的形状进行切割。

然后，通过冲床设备进行冲裁操作，将板材冲裁成门护板的形状。

冲裁工艺及冲裁模具设计1. 引言冲裁工艺是金属板料加工中常用的一种工艺，通过冲击或剪切来完成金属板料的切割、成型等加工操作。

冲裁模具那么是用于完成冲裁工艺的工具，由上模和下模组成。

本文将介绍冲裁工艺的根本原理及最正确实践，并讨论冲裁模具的设计要点。

2. 冲裁工艺原理冲裁工艺的根本原理是利用冲裁模具对金属板料进行冲击或剪切，以到达切割、成型等目的。

冲裁工艺可以分为单冲、连冲和复合冲三种形式。

2.1 单冲单冲是指每次冲击或剪切只完成一次切割或成型操作。

单冲工艺简单、易于操作，适用于中小批量生产。

但是，由于每次操作只能完成一道工序，效率相对较低。

2.2 连冲连冲是指通过连续不断地进行冲击或剪切，一次完成多个工序。

连冲工艺具有高效率的优势，适用于大批量生产。

然而，连冲工艺要求操作速度快，冲裁模具的设计要求也相对较高。

2.3 复合冲复合冲是指在一个工序中使用多个冲裁模具，同时完成多个切割或成型操作。

复合冲工艺通常用于生产复杂的零件，可以提高生产效率和产品质量。

复合冲工艺的设计需要充分考虑模具的排列和动作协调的问题。

3. 冲裁模具设计要点3.1 模具材料选择冲裁模具需要具备足够的硬度和耐磨性，以保证模具长时间使用不失效。

常用的模具材料有工具钢、合金钢等。

在选择模具材料时应综合考虑材料的强度、硬度、热导率和加工难度等因素。

3.2 模具结构设计冲裁模具的结构设计直接影响到冲裁工艺的稳定性和产品质量。

模具结构应合理布局、刚性足够，并考虑到易于组装和维护等因素。

另外，模具的导向装置和定位装置也需要合理设计，以确保模具在工作过程中的准确性和稳定性。

3.3 模具冷却系统设计冲裁模具在工作过程中会受到较大的热冲击，冷却系统的设计对于模具的寿命和工作效率起到重要的作用。

冷却系统应考虑到模具各部位热量分布的差异，并采取适宜的冷却方式和冷却介质，以提高模具的冷却效果。

3.4 模具润滑系统设计模具润滑系统的设计对于减少摩擦、延长模具寿命和提高产品质量非常重要。

冲裁工艺及冲裁模具设计冲裁工艺是一种常用的金属加工方法，通过冲切将金属材料切割成所需形状和尺寸，通常用于制作金属零部件和工件。

冲裁工艺的成功与否，不仅与冲裁机床的性能和工艺操作的技能有关，也与冲裁模具的设计质量密切相关。

本文将重点介绍冲裁工艺及冲裁模具设计的相关内容。

冲裁工艺的基本原理是，通过在金属材料上施加一定的冲击力，使模具上的刀具快速切入材料中，沿着预定轨迹切割出所需形状的零件。

冲裁工艺具有以下几个特点：一是加工速度快，冲裁速度通常为每分钟几十次到几百次，可以高效地完成大批量生产；二是加工精度高，冲裁工艺可以实现较高的尺寸精度和形状精度；三是适用范围广，冲裁工艺适用于各种金属材料，如钢材、铝材、铜材等。

冲裁模具是实现冲裁工艺的关键工具，其质量和设计能力直接影响着冲裁工艺的效果和生产成本。

冲裁模具的设计要考虑以下几个方面的因素：首先，要根据零件的形状和尺寸确定冲裁模具的结构和形式。

常见的冲裁模具包括简单冲模、复杂冲模、连续冲模等多种形式。

对于形状复杂、尺寸较大的零件，通常需要采用复杂冲模，以满足工艺要求。

其次，要合理选择冲裁模具的材料。

冲裁模具的材料应具有较高的硬度和耐磨性，以保证长时间的使用寿命。

常见的冲裁模具材料有合金工具钢、硬质合金等。

同时，还应根据不同材料的特性，选择合适的冲裁模具涂层，以减小摩擦阻力，延长模具的使用寿命。

再次，要根据冲裁工艺要求确定冲裁模具的加工精度和工艺要求。

冲裁模具的加工精度直接影响着冲裁零件的尺寸精度和形状精度。

因此，在设计冲裁模具时，要考虑到刀具的选择、工艺参数的确定等因素，以保证冲裁零件的质量和成品率。

最后，要根据冲裁生产的需求，合理设计冲裁模具的结构和布局。

冲裁模具的结构应简洁、紧凑，以降低制造成本和提高生产效率。

同时，还要合理设计模具的装卸和调整方式，以便于模具的更换和维护。

综上所述，冲裁工艺及冲裁模具设计是金属加工中非常重要的环节。

通过合理的冲裁工艺和冲裁模具设计，可以提高生产效率，降低生产成本，提高冲裁零件的质量和生产效率。

精密冲裁概述2.9 精密冲裁工艺与精冲模具图2-86为精冲及精冲复合成形零件。

本节主要介绍纯冲裁的精冲工艺及模具。

精密冲裁是一种能够生产具有完全光洁断面的板料零件制造工艺，该工艺有时也称为光洁冲裁。

精冲常与成形工艺结合称为精冲复合成形工艺。

2.9.1精密冲裁概述精密冲裁就是这样一种冲压方法，它能在一次冲压行程中获得比普通冲裁零件尺寸精度高、冲裁面光洁、翘曲小且互换性好的优质冲压零件，并以较低的成本达到产品质量的改善。

要实现精冲必须要具备精冲的基本要素：精冲机床、精冲模具、精冲材料、精冲工艺及精冲润滑等。

1.精密冲裁的工作原理及过程图2-87所示精冲模复合模，图a所示的是精密冲裁过程中的一个状态。

图b表明，零件均已冲裁完毕，零件将被顶件力从凹模中顶出。

a） b）2-87 精密冲裁工作原理1-落料凸模；2-凹模；3-冲孔凸模；4-顶件板；5-冲孔废料顶件器；6-V型齿圈压板；7-压力杆；8-V型齿圈；9-带料；10-工件；11冲孔废料（1）工作原理精密冲裁的变形机理是塑性剪切过程。

是在专用精冲压力机上（压边力和反压力由液压系统提供。

冲裁力由机械系统提供），借助于特殊结构的精冲模，在强力的齿圈压力、反顶压力及冲裁力的共同作用下使精冲材料产生塑性剪切变形。

（2）精密冲裁过程精密冲裁过程中，滑块的行程是十分精确的：滑块速度可控、反压力和压边力可调、一些辅助功能可以在行程的指定点启动。

图2-88a所示为一液压精冲机的滑块行程——时间曲线，纵坐标为行程，横坐标为时间。

有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）a)滑块行程 b)其他各功能的行程图2-88 液压式精冲机滑块行程——时间曲线a）模具开启、送料e）模具开启图2-89 精密冲裁的工作循环过程b）模具闭合、齿圈、反顶作用c）冲裁d）冲裁结束f）、料带、废料卸除g）制件顶出、送料h）送料结束、移除制件、废料2.普通冲裁与精密冲裁的工艺特点对比a) b)图 2-90 普通冲裁的精密冲裁的区别有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）实现精密冲裁的四个必要工艺措施：1.强力的齿圈压力；2.很小的冲裁间隙；3.很小的刃口圆角半径；4.强力的反顶压力。

冲裁工艺及模具设计冲裁工艺简介冲裁工艺是一种常见的金属加工工艺，用于将金属板材加工成所需的形状。

这种工艺通常通过模具将压力施加到金属板上，以使其形成所需的凸起或凹陷。

冲裁工艺广泛应用于汽车制造、家电制造和航空航天等行业。

冲裁工艺的主要特点是高效、精确和重复性好。

通过合理的工艺参数和模具设计，可以实现高速、连续和自动化生产。

冲裁工艺还可以在一次冲裁过程中完成多个工序，提高生产效率。

冲裁工艺步骤冲裁工艺一般包括以下步骤：1.材料准备：选择适合的金属板材，并根据设计要求进行切割和整理。

2.模具设计：根据产品要求和工艺参数设计合适的冲裁模具。

3.模具制造：根据模具设计图纸制造模具，并进行热处理和调试。

4.工艺参数设置：根据产品要求和材料特性，确定合适的冲裁工艺参数，例如冲击力、冲裁速度和冲裁深度等。

5.冲裁加工：将金属板材放置在冲裁机上，通过模具施加压力进行冲裁加工。

6.产品整理：对冲裁后的产品进行去毛刺、倒角和抛光等处理，使其达到设计要求。

7.质量检验：对冲裁产品进行质量检验，确保其尺寸和外观质量符合要求。

8.包装和发货：将合格的冲裁产品进行包装，并按照客户要求进行发货。

模具设计要点模具设计是冲裁工艺中的关键环节，合理的模具设计可以提高冲裁质量和生产效率。

以下是一些模具设计的要点：1.合适的模具材料：模具材料应具有足够的硬度和耐磨性，以承受冲击和摩擦力。

常用的模具材料有工具钢和硬质合金等。

2.确定合适的模具结构：模具结构应根据产品要求和冲裁工艺参数确定。

常见的模具结构有单工位模具、连续模具和复合模具等。

3.合理的模具尺寸：模具的尺寸应精确匹配产品要求，避免尺寸过大或过小造成冲裁失效或模具损坏。

4.设计合适的模具导向方式：模具的导向方式影响着冲裁产品的精度和稳定性。

常用的导向方式有滑块导向、模柱导向和滑块导柱导向等。

5.考虑模具的冷却系统：在模具设计中应考虑合适的冷却系统，以提高冲裁效率和模具寿命。

冲裁工艺优化为提高冲裁工艺的效率和质量，可以进行工艺参数的优化。

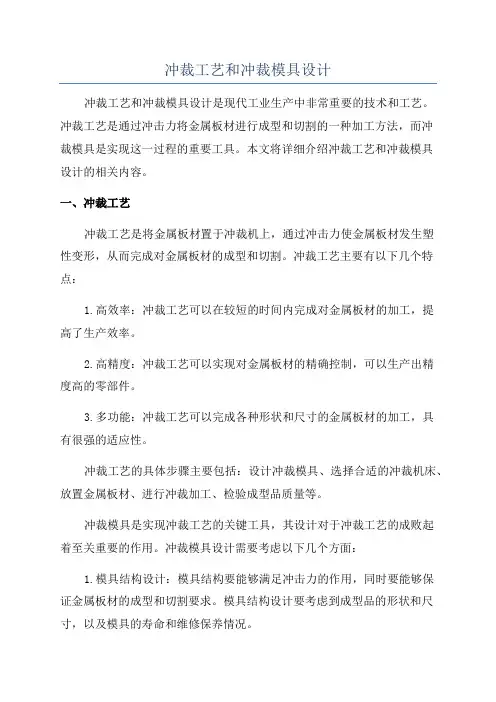

冲裁工艺和冲裁模具设计冲裁工艺和冲裁模具设计是现代工业生产中非常重要的技术和工艺。

冲裁工艺是通过冲击力将金属板材进行成型和切割的一种加工方法，而冲裁模具是实现这一过程的重要工具。

本文将详细介绍冲裁工艺和冲裁模具设计的相关内容。

一、冲裁工艺冲裁工艺是将金属板材置于冲裁机上，通过冲击力使金属板材发生塑性变形，从而完成对金属板材的成型和切割。

冲裁工艺主要有以下几个特点：1.高效率：冲裁工艺可以在较短的时间内完成对金属板材的加工，提高了生产效率。

2.高精度：冲裁工艺可以实现对金属板材的精确控制，可以生产出精度高的零部件。

3.多功能：冲裁工艺可以完成各种形状和尺寸的金属板材的加工，具有很强的适应性。

冲裁工艺的具体步骤主要包括：设计冲裁模具、选择合适的冲裁机床、放置金属板材、进行冲裁加工、检验成型品质量等。

冲裁模具是实现冲裁工艺的关键工具，其设计对于冲裁工艺的成败起着至关重要的作用。

冲裁模具设计需要考虑以下几个方面：1.模具结构设计：模具结构要能够满足冲击力的作用，同时要能够保证金属板材的成型和切割要求。

模具结构设计要考虑到成型品的形状和尺寸，以及模具的寿命和维修保养情况。

2.材料选择：冲裁模具需要使用高强度和高硬度的材料，以保证模具具有足够的耐用性和稳定性。

3.冷冲模具和热冲模具：根据金属板材的性质和成型要求，可以选择使用冷冲模具或热冲模具。

冷冲模具适用于低温成型，热冲模具适用于高温成型。

4.模具加工工艺：模具加工需要使用先进的机械加工设备和工艺，以保证模具的加工精度和质量。

冲裁模具设计需要注意以下几个关键点：1.模具的定位和固定：模具在冲裁过程中必须能够保持稳定的位置和固定度，以保证成型品的准确度。

2.模具的导向和导板：模具在冲裁过程中需要进行一定的导向运动，导向和导板设计要合理，以减少摩擦力和磨损。

3.模具的副导向和顺应性：模具在冲裁过程中需要具有一定的副导向和顺应性，以保证成型品的形状和尺寸要求。

4.模具的排屑和冷却：模具在冲裁过程中需要及时排出金属屑和冷却润滑，以保证模具的使用寿命和成型品的质量。

冲裁工艺和冲裁模具设计冲裁工艺是一种常用的金属成形方法，广泛应用于汽车、电子、电器等工业领域。

它通过在金属板材上用模具施加力量，使板材发生塑性变形，实现所需形状的制造。

冲裁工艺的关键是冲裁模具设计，好的模具设计能够提高冲裁质量和生产效率。

冲裁模具设计的要素主要包括模具结构设计、模具材料选择和模具工艺设计。

模具结构设计是冲裁模具设计的核心内容，它决定了模具的功能和可靠性。

模具结构设计需要考虑到所需冲裁零件的形状、尺寸和数量等因素，以及生产效率和模具寿命的要求。

在模具结构设计中，应该注意以下几个方面：1.模具的开合方式：冲裁模具通常是由上模和下模组成，选择合适的开合方式可以提高模具的使用效率和稳定性。

常见的开合方式有固定式、推拉式和旋转式等。

2.模具的导向方式：冲裁模具在使用过程中需要保持稳定位置，通过合理的导向方式可以减少模具的摆动和磨损。

常见的导向方式有滑动导向、滚动导向和定位导向等。

3.模具的定位方式：冲裁模具需要在冲裁过程中保持对准，通过合理的定位方式可以提高冲裁精度和生产效率。

常见的定位方式有销针定位、销轴定位和夹紧定位等。

模具材料选择是冲裁模具设计的重要环节，材料的选择需要考虑到工作环境、冲裁材料和生产要求等因素。

常见的模具材料有工具钢、硬质合金和高速钢等。

根据不同的要求，可以选择合适的材料来提高模具的耐磨性、耐冲击性和耐腐蚀性。

模具工艺设计是冲裁模具设计的关键环节，它直接影响到冲裁质量和生产效率。

模具工艺设计需要考虑到冲裁顺序、切割方式和切割尺寸等因素。

冲裁顺序是指冲裁零件的先后顺序，合理的冲裁顺序可以提高生产效率和模具使用寿命。

切割方式是指冲裁刀具与板材的接触方式，常见的切割方式有切割、剪断和破裂等。

切割尺寸是指冲裁零件的尺寸要求，合理的切割尺寸可以提高冲裁质量和成品率。

总之，冲裁工艺和冲裁模具设计是冲裁技术的重要组成部分。

合理的冲裁工艺和模具设计可以提高冲裁质量和生产效率，降低生产成本和能源消耗。

精冲模工艺及技术介绍资料【精心整理】1、何谓精冲精冲—是精密冲裁的简称。

精冲是在普冲的基础上，发展起来的一种精密冲压加工工艺。

它虽然与普冲同属于分离工艺，但是包含有特殊工艺参数的加工方法。

由它生产的零件也具有不同的质量特征。

特别是在精冲与冷成型（如弯曲、拉深、翻边、镦挤、压沉孔、半冲孔和挤压等）加工工艺相结合后，精冲零件已有可能在许多领域（如汽车、摩托车、电子工业等），取代以前由普冲、机加工、锻造、铸造和粉末冶金加工的零件，因而发挥其巨大的技术优势和经济效益。

2、精冲分类各种不同的精冲方法，按其工艺方式，主要分类如下：二．精冲工艺设计基本方法：3、精冲工艺原理3.1 普冲与精冲的区别我们常说的精冲，指的是强力压板精冲(见图1)。

PR－齿圈力、PS－冲裁力、PG －反压力。

强力压板精冲的基本原理是在专用压力机上，借助特殊结构模具，在强力作用下，使材料产生塑性—剪切变形，从而得到优质精冲件。

3.2 精冲工艺特点3.3 模具工作原理精冲机是实现精冲工艺的专用设备。

如图2 所示，精冲时精冲机上有三种力（PS、PR、PG）作用于模具上。

冲裁开始前通过齿圈力PR，经剪切线外的导板（6），使V 形齿圈（8）压入材料并压紧在凹模上，从而在V 形齿圈的内面产生横向侧压力，以阻止材料在剪切区内撕裂和在剪切区外金属的横向流动。

同时反压力PG又在剪切线内由顶件器（4）将材料压紧在凸模上，并在压紧状态中，在冲裁力PS作用下进行冲裁。

剪切区内的金属处三向压应力状态，从而提高了材料的塑性。

此时，材料就沿着凹模刃口形状，呈纯剪切的形式冲裁零件。

冲裁结束后，PR 和PG压力释放，模具开启，由退料力PRA和顶件力PGA分别将零件和废料顶出。

并用压缩空气将其吹除。

1.凸凹模;2.凹模;3.冲孔凸模;4.顶件器;5.推杆;6.导板;7.顶杆;8.齿圈;9.精冲材料; 10.精冲零件; 11.内形废料;PS—冲裁力; PR—齿圈力; PG—反压力;PRA—卸料力; PGA—顶件力; SP—冲裁间隙3.4、精冲工作过程（见图3）a）模具开启，送入材料；b）模具闭合，在刃口（冲裁线）内外的材料利用齿圈力和反压力压紧；c）用冲裁力PS 冲裁材料，压紧力PR和PG全过程有效压紧；d）滑块行程结束，冲件在凹模内，内孔废料冲入落料凸模中；e）齿圈力PR 和反压力PG卸除，模具开启；f）在施加齿圈力的位置，此时作用为：顶出内孔废料和卸除冲压搭边的卸料力PRA；g）在施加反压力的位置，此时作用为：从凹模中顶冲件的顶件力PGA。

冲裁工艺和冲裁模具设计冲裁工艺和冲裁模具设计作为一种常见的金属加工技术，冲裁被广泛应用于制造汽车、电子设备、家电等各种产品。

冲裁过程包括剪切、拉伸、冲压等操作，通过模具对金属材料进行形状变化和剪切，来达到制造出所需产品的目的。

因此，冲裁工艺和冲裁模具设计对于产品的品质和生产效率至关重要。

一、冲裁工艺冲裁工艺是指冲裁操作的完整过程，包括模具设计、材料选择、冲裁机的选择、生产线的设计、冲裁参数设置、操作人员的技术水平等。

在整个冲裁工艺中，模具设计是决定产品精度和质量的关键因素之一。

而材料的选择则是根据需求而来，决定了产品的强度和耐用度。

同时，冲裁机的选择和生产线设计，也对质量和效率有很大的影响。

在冲裁参数设置方面，操作人员需要根据需要的产品要求选择适当的切削速度、切削深度、冲切速度和氧化器的温度，以确保工艺的高效性和安全性。

操作人员的技术水平和经验也是冲裁工艺中不可或缺的一环，只有经过深入的培训和实践才能熟练掌握冲裁操作技术，保证产品质量。

二、冲裁模具设计冲裁模具是冲裁过程中的中心部分，它能够使原材料按照特定的形状和尺寸被切割和改变。

因此，冲裁模具设计必须按照以下原则：1.符合产品尺寸和形状的需求冲裁模具的设计必须符合目标产品的需求，确保可靠和准确地达到预期的尺寸和形状。

特别是在生产大批量产品时，模具的稳定表现和可维护性是至关重要的。

2.优化切削、加工和生产速度冲裁模具设计必须考虑切削、加工和生产速度。

为获得最佳性能和保持稳定生产，冲裁模具必须经过详细的工程分析、优化和调整，以确保指定的材料厚度、切割宽度和其他冲裁过程条件。

这些是实现制造优化和节约时间的关键。

3.确保模具寿命和可靠性模具的设计必须考虑预计的使用寿命和维护要求，以确保高度的可靠性和生产效率。

根据产品需求，选择合适的材料和表面处理方法，以有效地提高模具寿命和耐久度，降低生产成本和维护费用。

4.考虑生产过程中的人工干预冲裁模具设计必须考虑生产过程中的人工干预，以确保操作人员的安全和效率。

冲裁工艺及冲裁模具的设计概述1. 引言冲裁工艺是制造领域中常见的一种加工方法，它通过冲压机将金属或非金属材料切割成所需形状的工件。

冲裁模具是冲裁工艺的重要组成部分，它的设计直接影响到工件的加工质量和生产效率。

本文将对冲裁工艺及冲裁模具的设计进行概述，介绍其基本原理、设计流程以及相关注意事项。

2. 冲裁工艺的基本原理冲裁工艺是利用冲切模具将金属或非金属材料进行切割加工的方法。

冲切模具由上模和下模组成，上模与下模之间通过冲压机来施加压力。

冲压机的作用是将上模和下模紧密结合，并通过对上模施加压力使得材料被切割或形成所需的形状。

冲裁工艺具有以下特点：•高效快速：冲裁工艺通过冲压机的快速运动和工作台的固定夹持，实现了高效的切割加工。

•精确可控：冲裁模具的设计精度高，可以实现对工件形状、尺寸的精确控制。

•适用性广：冲裁工艺适用于多种材料（金属和非金属）的切割加工，能够满足不同加工要求。

3. 冲裁模具的设计流程冲裁模具的设计流程一般包括以下几个步骤：3.1. 分析工件要求在进行冲裁模具设计之前，首先需要对所需加工的工件进行详细分析和了解。

根据工件的尺寸、形状、材料特性等因素，确定冲裁模具的具体要求。

3.2. 确定模具结构根据工件要求和冲裁模具的加工原理，确定冲裁模具的结构。

一般来说，冲裁模具包括上模、下模和导向装置等部分，需要根据工件形状的复杂程度来选择合适的结构形式。

3.3. 设计模具零件根据冲裁模具的结构需要，设计模具的各个零件。

包括上模、下模、导向装置、切割刃等，每个零件的设计都需要考虑与其他零件的协调配合，确保模具的正常运行。

3.4. 模具加工和装配根据设计好的模具图纸，进行模具的加工和装配。

加工过程中需要注意材料的选择和加工工艺的合理控制，确保模具的质量和精度。

3.5. 模具调试和试模完成模具的装配之后，进行模具的调试和试模。

通过对模具的调试，检查模具在冲压机上的运行状态和工件加工结果，并对模具进行必要的调整和优化。

精密垫片精冲工艺与模具设计1、引言精冲又称精密冲裁，是一种对模具有特殊要求的金属塑性加工工艺。

这种冲裁件具有较高的尺寸精度与形状精度以及完全光亮的冲裁面。

甚至可以直接装配使用。

它具有优质、高效、生产成本低等特点，容易实现自动化生产。

精冲是在普通冲压的基础上发展起来的一种精密板料加工工艺，精冲成型工艺是在普通压力机或者专用压力机(精冲机)上，通过专用的精密冲裁模具，在强力压料状态下对金属板料进行冲压，使金属材料产生塑性变形，由原材料直接获得比普通冲压零件精度高、光洁度好、平面度高、垂直度好，并拥有光洁剪切面及所需形状和质量特性的产品。

精密冲裁的本质是将冲裁模具的凹凸模具之间的间隙调整到普通冲裁模具的10％，甚至实现负间隙(即凹凸模之间产生过盈)，从而大幅度提高冲裁件的精度。

图1为冲裁间隙对冲裁件精度的影响关系图，图中，曲线与=0的交点为最合理的间隙值。

此时，冲裁件的尺寸与模具刃口的尺寸完全一致，当曲线位于交点右边时，冲裁件与模具间存在间隙。

间隙越大，会使冲裁件与模具之间的摩擦力减小，所需要的冲裁力也小，但会造成冲裁件的变形增大，影响冲裁件精度。

(a) 落料(b) 冲孔精密冲裁理论的核心是：固体在多向受压的情况下比在单向受压时塑性好、变形状态更好，更易变形。

因此在板料精密冲裁时，利用精冲模特殊结构，在板料的剪切分离区，三向施压形成立体压应力状态，对材料进行纯剪切分离，实现精密冲裁。

根据该理论发明的使用V型齿圈强力压边进行精冲的工艺技术简称FB精冲法。

因此，近年来精冲技术得到了快速的发展，在机械工业领域得到了越来越高的重视。

2 精冲工艺过程及特征用普通冲裁所得到的工件，剪切断面比较粗糙；而且还有塌角、毛刺，并带有斜度，同时制件的尺寸精度也较低。

当要求冲裁件的剪切面作为工作表面或配合表面时，采用一般的冲裁工艺往往不能满足零件的技术要求，这时，就可以采用精冲模具来解决上述存在的问题。

精冲是直接从板料上一次冲出公差等级高、断面质量好的冲裁件。
