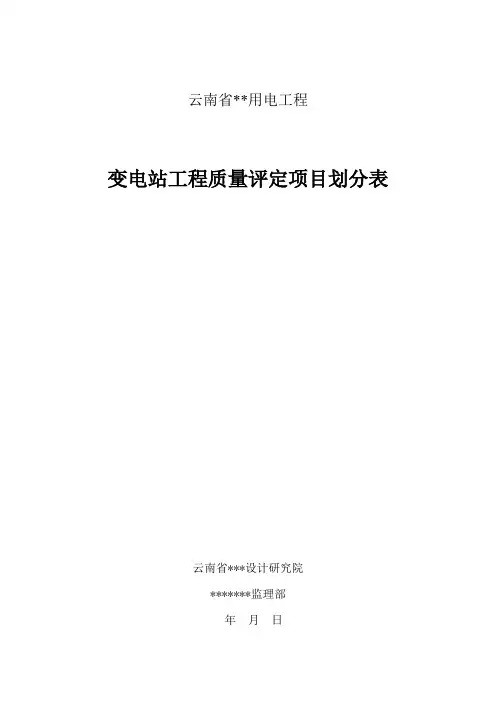

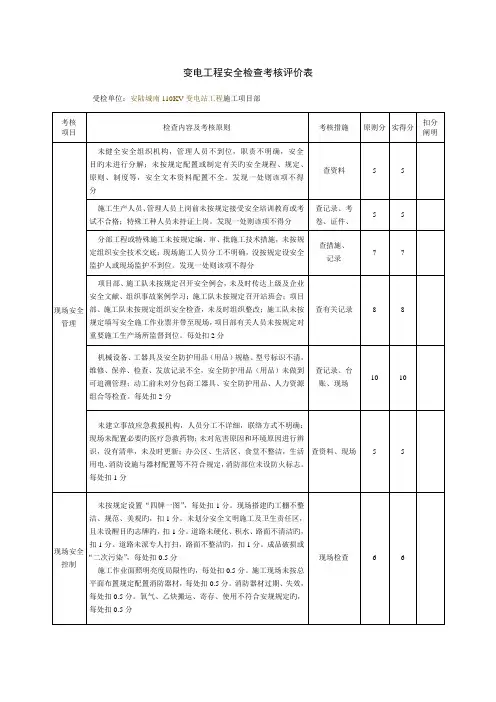

云南省**用电工程变电站工程质量评定项目划分表云南省***设计研究院*******监理部年月日一、工程简介1、220kV潞西变电站工程2、220kV盈江变电站工程二、划分依据1、施工图；2、《火电施工质量检验及评定标准第一篇：土建工程篇》3、规程中华人民共和国国家标准《电气装置安装工程施工及验收规范》（GBJ147—149，1990）；4、规程中华人民共和国国家标准《电气装置安装工程施工及验收规范》（GB50150—50259）；5、中华人民共和国电力行业标准《电气装置安装工程质量检验及评定规程》（DL/T5161.1—5161.17，2002）；三、工程类别划分按合同标段每个变电站划分为两个单位工程：土建工程及电气安装工程。
1、变电站土建工程划分为以下八个分部工程✧主要生产建筑✧辅助生产建筑✧生活福利建筑✧220kV户外构、支架✧110kV户外构、支架✧主变及35kV户外构支架✧所区性建筑✧四通一平2、变电站电气安装工程划分为以下九个分部工程✧220kV配电装置✧110kV配电装置✧35kV配电装置及无功补偿系统✧主变压器系统✧站用电系统✧防雷接地系统✧电气二次系统✧通信系统✧调试系统每个分部工程划分为若干个分项工程；每个分项工程再划分为若干个单元工程；每个单元工程中有若干检查（检验）项目。
变电站电气安装工程电气质量验评范围划分表四、质量检验评定方法1、工程施工及验收质量的检验评定由以下四方面人员参加并负责。
（1）业主代表，包括监理工程师；（2）设计单位代表；（3）施工单位代表；（4）政府代表。
2、原材料及器材质量检验（1）出厂检验。
由生产厂负责按国家有关标准规定进行检验，并向订货单位提供出厂合格证明及质量保证资料，包括能证明该产品质量达到标准的试验检验资料。
（2）供料单位质量检验。
根据合同定的供料单位职责，对厂家提供的材料设备进行质量检查（检验），负责向厂家索取标准和规程要求的质量检验项目有关资料，以确认其质量合格；有怀疑时应对材料设备进行抽样检验，以确保供应的材料设备合格。
施工质量验收及评定范围划分表.施工质量验收及评定项目划分表一、编制依据1、《110kV-500kV架空电力线路工程施工质量及评定规程》2、《110-500kV架空送电线路施工及验收规范》3、《输电线路工程达标投产考核评定标准》4、《混凝土质量控制标准》二、工程概况本工程需要新建赤水220千伏变电站至文华110千伏变电站Ⅱ回110千伏线路，该工程由赤水220千伏变电站出线一回，沿已建110千伏赤文线双回塔挂线（本期挂备用侧），至原N34双回塔分出单回路接入文华110千伏变。
最终形成赤水变至文华变双回110千伏线路。
a)、架空线路部分：新建线路起自220千伏赤水变，止于110千伏文华变，全线按单、双回设计，线路全长约10.568km，其中，沿原有110kV赤文线双回路塔挂线（本期挂备用侧）部分长度为10.253km，新建单回路部分长度为0.315km.全线导线采用JL/G1A-240/30型钢芯铝绞线。
b)、根据系统通信的要求及可研批复，本期文华变二期扩建工程继续沿用原有（赤水-文华）通信通道，本工程需对原有N34塔处的24芯OPGW光缆挂线点进行调整，线长不足部分可利用文华变构架余缆进行展放，改挂长度0.332km，其余部分的通信线路维持现状不变。
c)、原线概况：根据设计施工说明书了解，原110kV赤文线于2009年投运，全线按单、双回路混合架设，线路总长度10.59km。
其中，赤水边-N34号塔为双回路段，路径长度为10.26km,N34塔-文华变为单回路段，路劲长度为0.33千米。
全线导线采用LGJ-240/30型钢芯铝绞线，地线一根采用LBGJ-80-20AC型铝包钢绞线，另一个采用OPGW-24B1-80架空复合光纤。
全线杆塔共计36基，其中：双回路塔34基，包含10基直线塔（杆塔型式：）1L-SJB、1LSJ2B、1LSJ3B、1LSDJ4B)，单回路耐张塔1基（杆塔型式：1XC-JC4G），另在文华变处利用110千伏陈文线双回路终端塔1基（杆塔型式：7738）进110kV构架。
表4.0.1-1变电站工程质量验收及评定范围表工程编号验收单位单位工程子单位工程分部工程子分部工程分项工程检验批工程名称施工单位勘察单位设计单位监理单位建设单位标准编号二次设备室及功能用房√√√√地基与基础√√√√定位及高程控制√√√√单位工程定位放线√√010101单位工程定位放线√√表5.2.1土石方工程√√√√土石方开挖√√01土方开挖√√表5.3.1 01土方回填√√020201土方回填√√表5.3.2建筑混凝土基础√√√√垫层√√0101垫层√√表5.9.4、表5.9.7基础模板√√01现浇混凝土模板安装√√表5.7.102模板拆除√√表5.7.3基础钢筋√√01钢筋加工√√表5.7.4020302钢筋安装√√表5.7.5基础混凝土√√01混凝土原材料及配合比设计√√表5.7.602普通混凝土施工√√表5.7.7 060403现浇混凝土结构外观及尺寸偏差√√表5.7.9建筑砌体基础√√√√01砌体基础√√010701砌体基础√√表5.6.1、表5.6.3~表5.6.4主体结构√√√混凝土结构√√√模板√√01模板安装√√表5.7.1~表5.7.2010002010102模板拆除√√表5.7.3钢筋√√01钢筋加工√√表5.7.4 0202钢筋安装√√表5.7.5 03混凝土√√01混凝土原材料及配合比√√表5.7.602混凝土施工√√表5.7.7~表5.7.803混凝土外观及结构尺寸√√表5.7.9~表5.7.10砌体工程√√√05填充墙砌体√√0305填充墙砌体√√表5.6.5建筑装饰装修√√地面√√基层√√0101基层√√表5.9.1~表5.9.10面层√√010201面层√√表5.9.11~表5.9.20抹灰与勾缝√√一般抹灰√√030101一般抹灰√√表5.10.1门窗√√木门窗制作与安装√√01木门窗制作√√表5.11.10102木门窗安装√√表5.11.2金属门窗安装√√0201金属门窗安装√√表5.11.3~表5.11.5特种门安装√√0401防火门、全玻门及伸缩门安装√√表5.11.7门窗玻璃安装√√040501门窗玻璃安装√√表5.11.9吊顶√√暗龙骨吊顶√√050101暗龙骨吊顶√√表5.12.1轻质隔墙√√01板材隔墙√√0601板材隔墙√√表5.13.1饰面板（砖）√√饰面板安装√√0101饰面板安装√√表5.14.1饰面砖粘贴√√070201饰面砖粘贴√√表5.14.2涂饰√√01水性涂料涂饰√√01水性涂料涂饰√√表5.16.1溶剂型涂料涂饰√√020201溶剂型涂料涂饰√√表5.16.209细部√√031103门窗套制作与安装√√01门窗套制作与安装√√表5.18.3建筑屋面√√√√屋面找平层√√0101屋面找平层√√表5.19.1屋面保温层√√0201屋面保温层√√表5.19.2屋面卷材防水层√√0301屋面卷材防水层√√表5.19.3屋面涂膜防水层√√0401屋面涂膜防水层√√表5.19.4屋面细石混凝土防水层√√0501屋面细石混凝土防水层√√表5.19.5屋面密封材料嵌缝√√0601屋面密封材料嵌缝√√表5.19.6屋面工程细部构造√√000901屋面工程细部构造√√表5.19.9建筑给水及排水√√室内给水系统√√室内给水管道及配件安装√√0101室内给水管道及配件安装√√表5.20.1室内给水设备安装√√010301室内给水设备安装√√表5.20.3室内排水系统√√室内排水管道及配件安装√√0101室内排水管道及配件安装√√表5.20.402雨水管道及配件安装√√0201雨水管道及配件安装√√表5.20.5卫生器具安装√√卫生器具安装√√0101卫生器具安装√√表5.20.6卫生器具给水配件安装√√0201卫生器具给水配件安装√√表5.20.7卫生器具排水管道安装√√030301卫生器具排水管道安装√√表5.20.8建筑电气√√电气动力、照明安装√√动力、照明配电箱(盘)安装√√0101动力、照明配电箱(盘)安装√√表5.21.1电线导管、电缆导管和线槽敷设√√0201室内电线导管、电缆导管和线槽敷设√√表5.21.2电线、电缆穿管和线槽敷线√√06010301电线、电缆穿管和线槽敷线√√表5.21.6电缆头制作、接线和线路绝缘测试√√0401电缆头制作、接线和线路绝缘测试√√表5.21.7灯具安装√√01普通灯具安装√√表5.21.802专用灯具安装√√表5.21.90503建筑物景观照明灯、庭院灯安装√√表5.21.10开关、插座安装√√0601开关、插座安装√√表5.21.11建筑物照明通电试运行√√0701建筑物照明通电试运行√√表5.21.12防雷与接地装置安装√√接地装置安装 √√0101接地装置安装 √√表5.21.13防雷引下线√√01防雷引下线√√表5.21.140202接闪器安装√√表5.21.15建筑物等电位联结安装√√06020301建筑物等电位联结安装√√表5.21.16通风与空调√√通风工程√√通风机安装√√0401通风机安装√√表5.22.5通风与空调系统调试√√07010601通风与空调系统调试√√表5.22.8√√√√室内沟道√√√√沟道垫层√√01垫层√√表5.9.4、表5.9.7沟道模板√√01沟道模板安装√√表6.4.2010202模板拆除√√表5.7.3沟道钢筋√√01钢筋加工√√表5.7.40302沟道钢筋安装√√表6.4.5沟道混凝土√√01混凝土原材料及配合比设计√√表5.7.602混凝土施工√√表5.7.7~表5.7.80403沟道混凝土结构外观及尺寸偏差√√表6.4.8沟道砌体√√0501砖砌沟道砌筑√√表6.4.1盖板模板√√01混凝土沟道盖板模板安装√√表6.4.90602模板拆除√√表5.7.3盖板钢筋√√01钢筋加工√√表5.7.40702钢筋安装√√表5.7.5盖板混凝土√√01混凝土原材料及配合比设计√√表5.7.602混凝土施工√√表5.7.70803混凝土沟道盖板外观及尺寸偏差√√表6.4.15沟道钢盖板制作√√0901沟道钢盖板制作√√表6.4.16盖板安装√√01盖板安装√√表6.4.170100011010主变压器基础及构支架√√√√地基与基础√√√√定位及高程控制*√√√√0102土石方工程*√√√√03基坑支护*√√√√04地基处理*√√√√05桩基工程*√√√√变压器基础√√√√01垫层√√01垫层√√表5.9.4、表5.9.70400010602模板√√01设备基础模板安装√√表6.3.102模板拆除√√表5.7.3钢筋√√01钢筋加工√√表5.7.40302钢筋安装√√表5.7.5混凝土√√01混凝土原材料及配合比√√表5.7.602普通混凝土施工√√表5.7.70403设备基础混凝土外观及尺寸偏差√√表6.3.7变压器油坑√√√√垫层√√0101垫层√√表5.9.4、表5.9.7变压器油坑底板混凝土√√0201变压器油坑底板混凝土√√表6.3.8油坑砌体√√0301油坑砌体√√表5.6.1~表5.6.4卵石敷设√√070401卵石敷设√√表6.3.13构支架混凝土基础（包括构架、支架基础）√√√√垫层√√0101垫层√√表5.9.4、表5.9.7模板√√01设备基础模板安装√√表6.3.10202模板拆除√√表5.7.3钢筋√√01钢筋加工√√表5.7.40302钢筋安装√√表5.7.5混凝土√√01混凝土原材料及配合比√√表5.7.602混凝土施工√√表5.7.7080403设备基础混凝土外观及尺寸偏差√√表6.3.7事故油池√√√√垫层√√0101垫层√√表5.9.4、表5.9.7油池模板√√01地下混凝土结构模板安装√√表7.2.10202模板拆除√√表5.7.3油池钢筋√√01钢筋加工√√表5.7.40302地下混凝土结构钢筋安装√√表7.2.4油池混凝土√√01混凝土原材料及配合比√√表5.7.602防水混凝土施工√√表5.7.8100403水池混凝土结构外观及尺寸偏差√√表7.2.7装饰装修√√抹灰√√0101一般抹灰√√表5.10.1涂饰√√03000201水性涂料涂饰√√表5.16.1×××屋外配电装置构筑物√√√√地基与基础√√√√01定位及高程控制*√√√√02土石方工程*√√√√03基坑支护*√√√√04地基处理*√√√√05桩基工程*√√√√构支架基础（包括构架、支架、围栏基础）√√√√垫层√√0101垫层√√表5.9.4、表5.9.7模板√√01设备基础模板安装√√表6.3.10202模板拆除√√表5.7.3钢筋√√01钢筋加工√√表5.7.40302钢筋安装√√表5.7.5混凝土√√01混凝土原材料及配合比√√表5.7.602普通混凝土施工√√表5.7.7060403设备基础混凝土外观及尺寸偏差√√表6.3.7设备基础（包括断路器、电容器、电抗器、端子箱等基础）√√√√垫层√√0101垫层√√表5.9.4、表5.9.7设备基础模板√√01设备基础模板安装√√表6.3.10202模板拆除√√表5.7.30500010703设备基础钢筋√√01钢筋加工√√表5.7.40302钢筋安装√√表5.7.50500010704设备基础混凝土√√01混凝土原材料及配合比√√表5.7.602普通混凝土施工√√表5.7.703设备基础混凝土外观及尺寸偏差√√表6.3.7二次灌浆√√0501设备基础二次灌浆√√表6.3.13屋外电缆沟√√√√01地基工程√√√√02定位及高程控制*√√√√土石方工程*√√√√基坑支护*√√√√010304地基处理*√√√√电缆沟结构√√√√垫层√√0101垫层√√表5.9.4、表5.9.7模板√√01沟道模板安装√√表6.4.90202模板拆除√√表5.7.3钢筋√√01钢筋加工√√表5.7.40302沟道钢筋安装√√表6.4.5电缆沟混凝土√√01混凝土原材料及配合比√√表5.7.602混凝土施工√√表5.7.7、表5.7.80403沟道混凝土结构外观及尺寸偏差√√表6.4.8沟道砌筑√√01砖砌沟道砌筑√√表6.4.1020005沟道装饰装修√√01抹灰√√030001一般抹灰√√表5.10.1盖板制作、安装√√0004沟道盖板安装√√000401沟道盖板安装√√表6.4.1705水池√√√√地基工程√√√√01定位及高程控制*√√√√02土石方工程*√√√√基坑支护*√√√√地基处理*√√√√0304水池结构√√√√钢筋混凝土结构√√√垫层√√02010101垫层√√表5.9.4、表5.9.7模板√√01地下混凝土结构模板安装√√表7.2.10202模板拆除√√表5.7.303钢筋√√01钢筋加工√√表5.7.402010302地下混凝土结构钢筋安装 √√表7.2.4混凝土√√01混凝土原材料及配合比√√表5.7.602防水混凝土施工√√表5.7.80403水池混凝土结构外观及尺寸偏差√√表7.2.7水池顶面覆土√√√0001水池顶面覆土√√030401土方回填√√表5.3.2围墙及大门(包括站外护坡、排洪沟及警卫室)√√√√围墙及大门√√√√围墙基础及排水沟√√√√01定位及高程控制*√√√√02土石方工程*√√√√04地基处理*√√√√钢筋混凝土基础（挡土墙）√√√√垫层√√0101垫层√√表5.9.4、表5.9.7基础模板√√01现浇混凝土模板安装√√表5.7.10202模板拆除√√表5.7.3基础钢筋√√100101060301钢筋加工√√表5.7.40302钢筋安装√√表5.7.5基础混凝土√√01混凝土原材料及配合比设计√√表5.7.602混凝土施工√√表5.7.7、表5.7.801060403现浇混凝土结构外观及尺寸偏差√√表5.7.9围墙结构√√√混凝土结构√√√模板√√01现浇混凝土模板安装√√表5.7.1 0102模板拆除√√表5.7.3钢筋√√01钢筋加工√√表5.7.40202钢筋安装√√表5.7.5混凝土√√01混凝土原材料及配合比√√表5.7.602混凝土施工√√表5.7.7、表5.7.8010303现浇混凝土结构外观及尺寸偏差√√表5.7.9砌体工程√√√1001020201砌体工程√√01砌体工程√√表5.6.1~表5.6.4围墙装饰及大门√√抹灰与勾缝√√一般抹灰√√010101一般抹灰√√表5.10.1大门√√030301大门安装√√10010301平开门、伸缩门安装√√表5.11.3、表5.11.7站内外道路√√√√站内外道路√√√√道路基础√√√√01定位及高程控制*√√√√02土石方工程*√√√√路基√√√√路基√√01030101路基√√表8.2.1道路结构√√√基层√√0101基层√√表8.2.2~表8.2.6面层√√01混凝土原材料及配合比√√表5.7.602普通混凝土施工√√表5.7.7110102000203水泥混凝土路面√√表8.2.7屋外场地工程√√√√场地平整及地面√√√√地基与基础工程√√√√01定位及高程控制*√√√√土石方工程√√√√挖方√√0101开挖√√表5.3.1、表5.3.3填方√√01020201土方回填√√表5.3.2场地地面√√√基层√√01基层√√表5.9.1~表5.9.71201020002面层√√01020002面层√√表5.9.11、表5.9.12表5.9.14、表5.9.16屋外场地照明√√√√照明设施基础√√√1202010001垫层√√01 垫层√√表5.9.4、表5.9.7基础模板√√01设备基础模板安装√√表6.3.10202 模板拆除√√表5.7.3基础混凝土√√01混凝土原材料及配合比√√表5.7.602普通混凝土施工√√表5.7.70303设备基础混凝土外观及尺寸偏差√√表6.3.7电气照明√√电线导管、电缆导管和线槽敷设√√0101室外电线导管、电缆导管和线槽敷设√√表5.21.3电线、电缆穿管和线槽敷设√√0201电线、电缆穿管和线槽敷设√√表5.21.6灯具安装√√0301灯具安装√√表5.21.8~表5.21.10电缆头制作、接线和线路绝缘测试√√0401电缆头制作、接线和线路绝缘测试√√表5.21.7照明通电试运行√√0501照明通电试运行√√表5.21.12接地装置安装√√02000601接地装置安装√√表5.21.13室外给排水及雨污水系统建、构筑物√√√√室外给水、排水管道√√√√地基与基础√√√√01定位及高程控制*√√√√02土石方工程*√√√√03基坑支护*√√√√混凝土基础√√√√13010104（分项、检验批划分同主控楼建筑混凝土基础）垫层基础√√√√垫层√√01050101垫层√√表5.9.4、表5.9.4室外给水管网√√室外给水管道安装√√0101室外给水管道安装√√表5.20.9室外给水管沟及井室√√02000301室外给水管沟及井室√√表5.20.11室外排水管网√√13010300室外排水管道安装√√0101室外排水管道安装√√表5.20.12室外排水管沟及井室√√0201室外排水管沟及井室√√表5.20.13水池√√√√03（分部、子分部、分项、检验批划分同消防水池）。

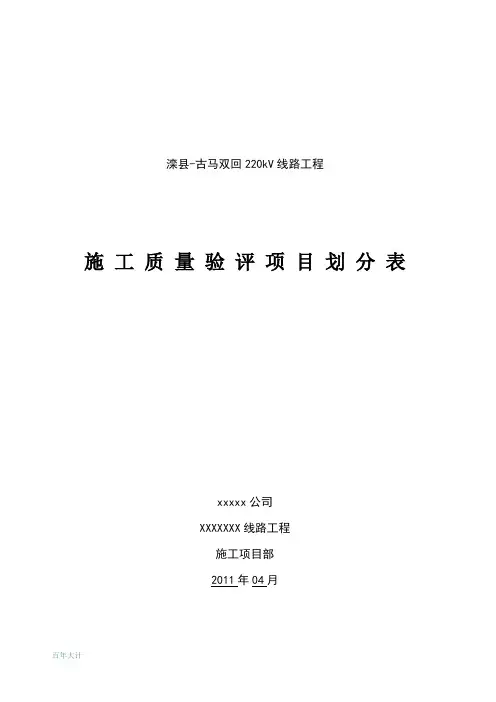

滦县-古马双回220kV线路工程施工质量验评项目划分表xxxxx公司XXXXXXX线路工程施工项目部2011年04月1总则为进一步加强滦县-古马双回220kV线路工程施工质量的管理工作，确保本工程施工质量达到优良级标准和符合投产达标的要求。
使本工程所有施工项目的施工质量达到“创一流”标准，特制定本文件，要求各施工班组在对本工程的施工质量检验时参照此文件执行，同时在施工过程中做好迎检的准备工作。
2检验评定项目划分原则及评定范围1．工程项目检验评定项目划分原则本工程质量检验项目划分表是依据《110kV～500kV架空电力线路工程施工质量检验及评定规程》（DL/T 5168-2002）；的规定进行制定的。
本工程施工质量检验项目划分的基本原则如下：滦县-古马双回220kV线路工程为一个单位工程，本项目部施工段线路全长9.21km；本工程由六个分部工程，10个分项工程，275 (不包括直线管数量)个单元工程组成，每个单元工程可以包含若干个检查项目，检查项目中又分为关键项目、重要项目、一般项目和外观项目。
其中除线路复测分项工程、基础开挖分项工程不参加质量评定（但须做好施工检查记录）外，其余项目均需进行质量评定，共计评定单元工程275(不包括直线管数量)个。
关键项目：是指影响工程结构、性能、强度和安全性，且不易修复或处理者。
重要项目：是指影响寿命和可靠性，但可修补和返工处理者。
一般项目：是指一般不影响施工安装和运行安全者。
外观项目：是指显示工艺水平，环境协调及美观者。
2．检验要求本工程实行三级自检制：即施工队在施工过程中和完成后对单元工程和分项工程进行100％质量检查，并填写自检记录报项目部进行复检；项目部对分项工程、分部工程和单元工程进行100％复检，并填写专检记录报公司质量处申请专检；公司质量处对分部工程进行专检，基础工程和铁塔组立工程对耐张转角塔全部检查，直线塔基础和直线塔进行不低于30％的专检，接地工程和导地线架设工程的抽专率不低于单元工程的30％，各分部工程的专检都要填写专检记录。
附件一:110kV~1000kV变电（换流）站土建工程施工质量验收及评定统一表式国家电网公司二○○八年五月目次编制说明表格填写说明质量验收及评定范围表说明变电站质量验收及评定范围（标准表）换流站质量验收及评定范围（标准表）一、检验批验收及工程评定统一表式1. 检验批标准表样及附件表2. 分项工程质量验收记录表3. 分部（子分部）工程质量验收记录表4. 单位（子单位）工程质量验收记录及评定表5. 通用建筑部分5.2 单位工程定位放线5.3 土石方与基坑工程5.4 地基处理与桩基工程5.5 地下建筑防水工程5.6 砌体工程5.7 混凝土结构工程5.8 钢结构工程5.9 地面与楼面工程5.10 抹灰工程5.11 门窗工程5.12 吊顶工程5.13 轻质隔墙工程5.14 饰面板（砖）工程5.15 幕墙工程5.16 涂饰工程5.17 裱糊工程5.18 装饰装修细部工程5.19 屋面工程5.20 建筑给水与排水工程5.21 建筑电气工程5.22 通风与空调工程5.23 电梯工程6 屋外配电装置土建工程6.2 构架6.3 基础与设备支架6.4 电缆沟道与直埋电缆排管6.5 独立避雷针7 水工建（构）筑物工程7.2 水池7.3 水泵房下部结构7.4 沉井8 屋外附属工程8.2 站内外道路工程8.3 护坡工程9 附录附录B 预埋件制作、安装质量标准附录C 钢筋焊接接头质量标准附录D 混凝土强度评定标准附录E 钢结构焊缝内部质量检测以及高强螺栓连接副紧固质量检测标准二、补充检验批记录表编制说明本表式为国家电网公司企业标准《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）的配套使用表式。
本表式适用于110kV～1000kV变电（换流）站土建工程（包括新建、扩建、改建）施工质量检查、试验、验收和单位工程质量评定，相应电压等级的开关站、串补站土建工程遵照使用。
110kV以下变电（换流）站等土建工程的施工质量检查、验收和单位工程质量评定，可参照使用。
新乐山牵引站—南天220kV输电线路新建工程施工质量验收及评定范围划分表四川嘉能佳电力集团有限责任公司二〇一二年九月目录一、工程概况..........................................- 3 -二、编制依据：........................................- 5 -三、目的：............................................- 5 -四、工程项目划分原则：................................- 5 -五、检验要求：........................................- 6 -六、工程质量检验项目划分表............................- 6 -七、施工质量检验项目划分表............................- 7 -一、工程概况1.工程概述本工程起于在建南天500kV变电站220kV出线间隔7#构架，止于在建220kV 新乐山牵引站出线间隔2#构架。
线路全长35.689km单回双分裂(其中6.209km 与牵引站—乐山东变线路同塔架设)，曲折系数为1.45。
导线采用LGJ-2×400/35型钢芯铝绞线，地线采用JLB20A-120型铝包钢绞线及OPGW-24B1-130型复合光缆。
共计新建铁塔101基，其中单回直线塔44基，单回转角塔34基，双回直线塔10基，双回转角塔13基。
本工程基础形式采用现浇钢筋混凝土斜柱式（LCZⅠ、LCZⅡ、LCJⅠ、LCJⅡ型）和掏挖式基础（T型）。
本工程全线位于乐山市市中区绵竹镇、青衣社区、杨湾镇、苏稽镇、平兴乡、夹江县甘江镇、峨眉山市桂花桥镇境内。
线路沿线地形为丘陵、低山及沟谷区，地面标高约385～495m。
沿线公路运输条件较好，可利用的公路主要有省道306线、乐峨公路、乐青公路等，以及沿线的乡村公路及机耕道。
220kVXXX变电工程质量检验及评定划分表工程编号工程项目名称性质质检机构验评范围质量验评及签证表编号（DL/T）单位工程分部工程分项工程施工单位监理单位施工队项目部公司1 1#主变压器系统设备安装√√√5161.1-表4.0.31 主变压器安装√√√5161.1-表4.0.21 主变压器本体安装√√√√5161.3-表1.0.3-12 主变压器检查主要√√√√5161.3-表1.0.3-23 主变压器附件安装√√√√5161.3-表1.0.3-34 主变压器注油及密封试验主要√√√√5161.3-表1.0.3-45 主变压器整体检查主要√√√√5161.3-表1.0.3-52 主变压器系统附属设备安装√√√5161.1-表4.0.21.1 110kV中性点隔离开关安装√√5161.2-表5.0.11.2 220kV中性点隔离开关安装√√5161.2-表5.0.12.1 110kV中性点避雷器安装√√5161.2-表6.0.22.2 220kV中性点避雷器安装√√5161.2-表6.0.22.3 35kV母线避雷器安装√√5161.2-表6.0.23.1 控制柜及端子箱检查安装√√5161.8-表4.0.23.2 充氮灭火装置柜检查安装√√5161.8-表4.0.24.1 110kV软母线安装√√5161.4-表7.0.24.2 220kV软母线安装√√5161.4-表7.0.210 主变压器带电试运主要√√√5161.3-表4.0.91 2#主变压器系统设备安装√√√5161.1-表4.0.31 2#主变压器安装√√√5161.1-表4.0.21 2#主变压器本体安装√√√√5161.3-表1.0.3-12 2#主变压器检查主要√√√√5161.3-表1.0.3-23 2#主变压器附件安装√√√√5161.3-表1.0.3-34 2#主变压器注油及密封试验主要√√√√5161.3-表1.0.3-45 2#主变压器整体检查主要√√√√5161.3-表1.0.3-52 2#主变压器系统附属设备安装√√√5161.1-表4.0.21.1 110kV中性点隔离开关安装√√5161.2-表5.0.11.2 220kV中性点隔离开关安装√√5161.2-表5.0.12.1 110kV中性点避雷器安装√√5161.2-表6.0.22.2 220kV中性点避雷器安装√√5161.2-表6.0.22.3 35kV母线避雷器安装√√5161.2-表6.0.23.1 控制柜及端子箱检查安装√√5161.8-表4.0.23.2 充氮灭火装置柜检查安装√√5161.8-表4.0.24.1 110kV软母线安装√√5161.4-表7.0.24.2 220kV软母线安装√√5161.4-表7.0.210 主变压器带电试运主要√√√5161.3-表4.0.9 2 主控及直流设备安装√√√5161.1-表4.0.31 主控室设备安装√√√5161.1-表4.0.21.1.1 盘柜基础检查安装(北侧1排) √√5161.8-表1.0.21.1.2 盘柜基础检查安装(北侧2排) √√5161.8-表1.0.21.1.3 盘柜基础检查安装(北侧3排) √√5161.8-表1.0.21.1.4 盘柜基础检查安装(北侧4排) √√5161.8-表1.0.21.1.5 盘柜基础检查安装(南侧1排) √√5161.8-表1.0.21.1.6 盘柜基础检查安装(南侧2排) √√5161.8-表1.0.21.1.7 盘柜基础检查安装(南侧3排) √√5161.8-表1.0.21.2.1 控制及保护和自动化屏安装北侧1排√√5161.8-表5.0.21.2.2 控制及保护和自动化屏安装北侧2排√√5161.8-表5.0.21.2.3 控制及保护和自动化屏安装北侧3排√√5161.8-表5.0.21.2.4 控制及保护和自动化屏安装北侧4排√√5161.8-表5.0.21.2.5 控制及保护和自动化屏安装南侧1排√√5161.8-表5.0.21.2.6 控制及保护和自动化屏安装南侧2排√√5161.8-表5.0.21.2.7 控制及保护和自动化屏安装南侧3排√√5161.8-表5.0.22 直流屏及充电设备安装√√5161.13-表2.0.23 二次回路检查及接线√√5161.8-表7.0.2 2.1 1#蓄电池组安装√√√5161.1-表4.0.21.1 蓄电池屏基础检查安装√√√√5161.8-表1.0.21.2 蓄电池屏安装5161.8-表5.0.21.3 蓄电池安装√√5161.8-表1.0.2 5161.9-表2.0.22 充放电及容量测定√√√√5161.9-表3.0.3 2.2 2#蓄电池组安装√√√5161.1-表4.0.21.1 蓄电池屏基础检查安装√√√√5161.8-表1.0.21.2 蓄电池屏安装5161.8-表5.0.21.3 蓄电池安装√√5161.8-表1.0.2 5161.9-表2.0.22 充放电及容量测定√√√√5161.9-表3.0.34 220kV封闭式组合电器安装√√√5161.1-表4.0.31.1闻韶I线间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23.1 电压互感器装主要√√√√5161.3-表3.0.1 3.2 避雷器安装主要√√√√5161.2-表6.0.22.1 配套设备安装√√√5161.1-表4.0.21 软母线及引下线安装√√√√5161.4-表7.0.2 3.1 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.2I#主变间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23.1 电压互感器装主要√√√√5161.3-表3.0.1 3.2 避雷器安装主要√√√√5161.2-表6.0.22.2 配套设备安装√√√5161.1-表4.0.21 软母线及引下线安装√√√√5161.4-表7.0.2 3.2 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.3母联间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23.3 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.4闻韶II线间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23.1 电压互感器装主要√√√√5161.3-表3.0.1 3.2 避雷器安装主要√√√√5161.2-表6.0.22.4 配套设备安装√√√5161.1-表4.0.21 软母线及引下线安装√√√√5161.4-表7.0.2 3.4 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.5II#主变间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23.1 电压互感器装主要√√√√5161.3-表3.0.1 3.2 避雷器安装主要√√√√5161.2-表6.0.22.5 配套设备安装√√√5161.1-表4.0.21 软母线及引下线安装√√√√5161.4-表7.0.2 3.5 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.61#PT间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 电压互感器装主要√√√√5161.3-表3.0.13.6 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.72#PT间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 电压互感器装主要√√√√5161.3-表3.0.13.7 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.8备用I间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.21.9Ⅲ#主变间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.21.1 0备用2间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.210 220kV封闭式组合电器带电试运主要√√√5161.2-表8.0.84 110kV封闭式组合电器安装√√√5161.1-表4.0.31.1出线1间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 避雷器安装主要√√√√5161.2-表6.0.23.1 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.21#PT间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 电压互感器安装主要√√√√5161.3-表3.0.1 3.2 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.3I#主变间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 避雷器安装主要√√√√5161.2-表6.0.22.3 配套设备安装√√√5161.1-表4.0.21 软母线及引下线安装√√√√5161.4-表7.0.2 3.3 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.4出线2间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 电压互感器安装主要√√√√5161.3-表3.0.13.4 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.5出线3间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 电压互感器安装主要√√√√5161.3-表3.0.13.5 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.6出线4间隔封闭式组合电器检查安装√√√5161.1-表4.0.2 1 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 避雷器安装主要√√√√5161.2-表6.0.2 3.6 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.7出线5间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23.7 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.8出线6间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 电压互感器安装主要√√√√5161.3-表3.0.13.8 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.9出线7间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 电压互感器安装主要√√√√5161.3-表3.0.13.9 就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.1 0II#主变间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.22.1配套设备安装√√√5161.1-表4.0.21 软母线及引下线安装√√√√5161.4-表7.0.2 3.1就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.1 1出线8间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23 避雷器安装主要√√√√5161.2-表6.0.23.11就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.1 2母联间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23.12就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.1 3分段隔离开关1间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.21.1 4分段隔离开关2间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.21.1 52#PT间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.23.15就地控制设备安装√√√5161.1-表4.0.21.1 控制柜及端子箱基础安装√√5161.8-表1.0.21.2 就地动力控制设备箱体安装√√5161.8-表4.0.22 二次回路检查及接线√√5161.8-表7.0.21.1 6出线9间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.21.1 7出线10间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.21.1 8出线11间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.21.1 9III#主变间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.21.2 0出线12间隔封闭式组合电器检查安装√√√5161.1-表4.0.21 基础检查及设备支架安装√√5161.2-表1.0.12 封闭式组合电器本体检查安装主要√√√√5161.2-表1.0.210 110kV封闭式组合电器带电试运主要√√√5161.2-表8.0.85 35kV及站用配电装置安装√√√5161.1-表4.0.33 35kV配电柜安装√√√5161.1-表4.0.21.1 I段基础型钢安装√√5161.8-表1.0.21.2 II段基础型钢安装√√5161.8-表1.0.22.1 I段配电盘安装√√5161.8-表2.0.1 5161.8-表2.0.22.2 II段配电盘安装√√5161.8-表2.0.1 5161.8-表2.0.23.1 I段母线安装主要√√√√5161.4-表3.0.23.2 II段母线安装主要√√√√5161.4-表3.0.24.1 出线1柜断路器检查主要√√√√5161.2-表3.0.2 4.2 出线2柜断路器检查主要√√√√5161.2-表3.0.24.3 出线3柜断路器检查主要√√√√5161.2-表3.0.24.4 出线4柜断路器检查主要√√√√5161.2-表3.0.24.5 #1主变进线柜断路器检查主要√√√√5161.2-表3.0.24.6 #1站用变柜断路器检查主要√√√√5161.2-表3.0.24.7 #1电容器柜断路器检查主要√√√√5161.2-表3.0.24.8 #2电容器柜断路器检查主要√√√√5161.2-表3.0.24.9 #3电容器柜断路器检查主要√√√√5161.2-表3.0.24.10 分段I柜断路器检查主要√√√√5161.2-表3.0.24.11 出线5柜断路器检查主要√√√√5161.2-表3.0.24.12 出线6柜断路器检查主要√√√√5161.2-表3.0.24.13 #4电容器柜断路器检查主要√√√√5161.2-表3.0.24.14 #5电容器柜断路器检查主要√√√√5161.2-表3.0.24.15 #6电容器柜断路器检查主要√√√√5161.2-表3.0.24.16 #2主变进线柜断路器检查主要√√√√5161.2-表3.0.24.17 #2站用变柜断路器检查主要√√√√5161.2-表3.0.25 二次回路检查接线√√5161.8-表7.0.2 4 站用低压配电装置安装√√√5161.1-表4.0.21.1 1#低压变压器安装√√5161.3-表1.0.11.2 2#低压变压器安装√√5161.3-表1.0.12.1 低压盘基础安装√√5161.8-表1.0.22.2 低压盘安装√√5161.8-表3.0.23 母线安装√√√√5161.4-表3.0.24 二次回路检查接线√√5161.8-表7.0.210 35kV系统设备带电试运主要√√√5161.1-表5.0.5-2 5161.1-表5.0.5-36 无功补偿装置安装√√√5161.1-表4.0.32.1 1#电容器间隔安装√√√ 5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 引下线安装√√√√5161.2-表7.0.24 电抗器安装√√√√5161.3-表1.0.15 避雷器安装√√5161.2-表6.0.26 隔离开关安装√√5161.2-表5.0.12.2 2#电容器间隔安装√√√5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 引下线安装√√√√5161.2-表7.0.24 电抗器安装√√√√5161.3-表1.0.15 避雷器安装√√5161.2-表6.0.26 隔离开关安装√√5161.2-表5.0.12.3 3#电容器间隔安装√√√5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 引下线安装√√√√5161.2-表7.0.24 电抗器安装√√√√5161.3-表1.0.15 避雷器安装√√5161.2-表6.0.26 隔离开关安装√√5161.2-表5.0.12.4 4#电容器间隔安装√√√5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 引下线安装√√√√5161.2-表7.0.24 电抗器安装√√√√5161.3-表1.0.15 避雷器安装√√5161.2-表6.0.26 隔离开关安装√√5161.2-表5.0.12.5 5#电容器间隔安装√√√5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 引下线安装√√√√5161.2-表7.0.24 电抗器安装√√√√5161.3-表1.0.15 避雷器安装√√5161.2-表6.0.26 隔离开关安装√√5161.2-表5.0.12.6 6#电容器间隔安装√√√5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 引下线安装√√√√5161.2-表7.0.24 电抗器安装√√√√5161.3-表1.0.15 避雷器安装√√5161.2-表6.0.26 隔离开关安装√√5161.2-表5.0.110 电容器组带电试运√√√5161.2-表8.0.11 7 全站电缆施工√√√5161.1-表4.0.31 电缆管配制及敷设√√√5161.1-表4.0.21.1 1#主变电缆管配制及敷设√√5161.5-表1.0.21.2 2#主变电缆管配制及敷设√√5161.5-表1.0.22 电缆架制作及安装√√√5161.1-表4.0.21 电缆架安装√√5161.5-表1.0.3 3 电缆敷设√√√5161.1-表4.0.21.1 35kV电力电缆屋内电缆敷设√√5161.5-表2.0.21.2 35kV电力电缆屋外电缆敷设√√5161.5-表2.0.31.3 控制电缆屋内电缆敷设√√5161.5-表2.0.21.4 控制电缆屋外电缆敷设√√5161.5-表2.0.3435kV电力电缆终端及中间接头制作√√√5161.1-表4.0.2 135kV电力电缆终端制作及安装√√5161.5-表3.0.25 控制电缆终端制作及安装√√√5161.1-表4.0.21 1号主变区控制电缆终端制作及安装√√5161.5-表3.0.32 2号主变区控制电缆终端制作及安装√√5161.5-表3.0.33 220kVGIS区控制电缆终端制作及安装√√5161.5-表3.0.34 110kVGIS区控制电缆终端制作及安装√√5161.5-表3.0.35 35kV配电装置区控制电缆终端制作及安装√√5161.5-表3.0.36 无功补偿装置区控制电缆终端制作及安装√√5161.5-表3.0.37 电缆防火与阻燃√√√5161.1-表4.0.21 电缆防火与阻燃主要√√√√5161.5-表5.0.2 8 全站防雷及接地装置安装√√√5161.1-表4.0.31.1 1#避雷针及引下线安装√√√5161.1-表4.0.21 避雷针及引下线安装主要√√√√5161.6-表3.0.21.2 2#避雷针及引下线安装√√√5161.1-表4.0.21 避雷针及引下线安装主要√√√√5161.6-表3.0.21.3 3#避雷针及引下线安装√√√5161.1-表4.0.21 避雷针及引下线安装主要√√√√5161.6-表3.0.21.4 4#避雷针及引下线安装√√√5161.1-表4.0.21 避雷针及引下线安装主要√√√√5161.6-表3.0.22 接地装置安装√√√5161.1-表4.0.21 屋外接地装置安装主要√√√√5161.6-表1.0.22 屋内接地装置安装主要√√√√5161.6-表2.0.29 全站电气照明装置安装√√√5161.1-表4.0.31 屋外开关站照明安装√√√5161.1-表4.0.21 管路敷设√√5161.16-表1.0.22 管内配线及接线√√5161.16-表2.0.23 照明配电箱（板）安装√√5161.17-表3.0.24 照明灯具安装√√5161.17-表2.0.210.1屋外开关站照明回路通电检查主要√√√5161.17-表4.0.21通信系统设备安装√√√5161.1-表4.0.3 01 通信系统一次设备安装√√√5161.1-表4.0.21 通信系统一次设备安装√√√√5161.1-表6.0.12 微波通信设备安装√√√5161.1-表4.0.21 微波天线安装√√√√5161.1-表6.0.22 微波馈线安装√√√√5161.1-表6.0.33 微波机、光端及设备安装√√√√5161.1-表6.0.44 程控交换机安装√√√√5161.1-表6.0.53 通信蓄电池安装√√√5161.1-表4.0.21 免维护蓄电池安装√√√√5161.1-表6.0.62 通信蓄电池充放电签证√√√5161.1-表6.0.74 通信系统接地√√√5161.1-表4.0.21 通信站防雷接地施工√√√√5161.1-表6.0.8。
钟祥南湖110kV变电站工程质量验收及评定范围表
（土建部分）
湖北荆能输变电工程有限公司
钟祥南湖110kV变电站工程施工项目部
二0一二年十一月
批准：年月日审核：年月日编制年月日
编制说明
本验评项目划分，依据钟祥南湖110kV变电站工程施工图纸（房屋施工JM-B12147S-T0301、全站总平面及竖向布置JM-B12147S-T0101、所区构架及设备支架基础总布置JM-B12147S-T0102、110kV户外配电装置构架及基础JM-B12147S-T0103、10kV户内外配电装置基础及其布置JM-B12147S-T0104）、《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程（Q/GDW183-2008）》、《国家电网公司基建质量管理规定》国家电网基建（2001）1759号、《国家电网公司工程建设施工质量监督管理办法》国家电网基建（2010）166号、结合现场实际情况和施工计划安排编制。
整个土建工程部分共分为9个单位工程、10个子单位工程、47个分部工程、81个子分部工程、205个分项工程、330个检验批。
各单位工程及所含子单位工程、分部、子分部工程、分项工程、检验批的具体验评划见下表：钟祥南湖110kV变电站土建工程质量验评划分统计表
钟祥南湖110kV变电站工程
质量验收及评定范围表（土建部分）。
