架空电力线路工程施工质量控制项目及验评范围划分表

施工质量验收及评定范围划分表.施工质量验收及评定项目划分表一、编制依据1、《110kV-500kV架空电力线路工程施工质量及评定规程》2、《110-500kV架空送电线路施工及验收规范》3、《输电线路工程达标投产考核评定标准》4、《混凝土质量控制标准》二、工程概况本工程需要新建赤水220千伏变电站至文华110千伏变电站Ⅱ回110千伏线路，该工程由赤水220千伏变电站出线一回，沿已建110千伏赤文线双回塔挂线（本期挂备用侧），至原N34双回塔分出单回路接入文华110千伏变。

最终形成赤水变至文华变双回110千伏线路。

a)、架空线路部分：新建线路起自220千伏赤水变，止于110千伏文华变，全线按单、双回设计，线路全长约10.568km，其中，沿原有110kV赤文线双回路塔挂线（本期挂备用侧）部分长度为10.253km，新建单回路部分长度为0.315km.全线导线采用JL/G1A-240/30型钢芯铝绞线。

b)、根据系统通信的要求及可研批复，本期文华变二期扩建工程继续沿用原有（赤水-文华）通信通道，本工程需对原有N34塔处的24芯OPGW光缆挂线点进行调整，线长不足部分可利用文华变构架余缆进行展放，改挂长度0.332km，其余部分的通信线路维持现状不变。

c)、原线概况：根据设计施工说明书了解，原110kV赤文线于2009年投运，全线按单、双回路混合架设，线路总长度10.59km。

其中，赤水边-N34号塔为双回路段，路径长度为10.26km,N34塔-文华变为单回路段，路劲长度为0.33千米。

全线导线采用LGJ-240/30型钢芯铝绞线，地线一根采用LBGJ-80-20AC型铝包钢绞线，另一个采用OPGW-24B1-80架空复合光纤。

全线杆塔共计36基，其中：双回路塔34基，包含10基直线塔（杆塔型式：）1L-SJB、1LSJ2B、1LSJ3B、1LSDJ4B)，单回路耐张塔1基（杆塔型式：1XC-JC4G），另在文华变处利用110千伏陈文线双回路终端塔1基（杆塔型式：7738）进110kV构架。

目录一、目标分解计划说明 (2)二、土石方分部工程质量目标分解 (2)三、基础分部工程质量目标分解（一般基础） (2)四、铁塔组立分部工程质量目标分解 (3)五、架线分部工程质量目标分解 (4)六、接地分部工程质量目标分解 (7)七、线路防护及环境保护分部工程质量目标分解 (7)八、质量目标分解汇总 (8)九、检查(检验)项目分类 (8)十、工程质量验评范围划分 (8)一、目标分解计划说明根据工程达标投产的要求, 我项目部制定了相应的质量目标, “竣工验收合格率达100%, 优良品率达100%以上”。

本工程按分部、分项工程进行质检评级, 竣工验收合格率达100%, 优良品率达100%以上。

杜绝重大质量事故和一般质量事故, 消灭关键性项目的永久缺陷。

业主、运行单位竣工终验一次合格率100%, 优良率100%及以上。

顾客反馈意见（含投诉）响应率100%, 顾客满意率达100%及以上。

按此质量目标的要求, 项目部将总的质量目标细化, 按照基础、组立杆塔、架线、接地四项施工工序定出相应的分部工程质量目标。

为达此目标, 项目部编制出相应的技术措施计划和组织设计。

二、土石方分部工程质量目标分解土石方单基重要、一般项目3项, 分别为:2.1立柱断面尺寸2.2底层(掏挖)断面尺寸2.3基础埋深三、基础分部工程质量目标分解（一般基础）3.1单基关键项目3项, 分别为:3.1.1地脚螺栓规格、数量3.1.2主钢筋规格、数量3.1.3混凝土强度3.2基础单基重要、一般项目12项, 分别为:3.2.1钢筋保护层厚度3.2.2整基基础中心位移3.2.3整基基础扭转3.2.4回填土3.2.5同组地脚螺栓中心对立柱中心偏移3.2.6基础顶面间高差3.2.7基础根开及对角线尺寸3.2.8混凝土表面质量3.3以上所述的关键项目, 必须全部达到优良等级3.4以上所述的重要和一般项目, 优良项必须一次达到100%；一次成优率率100%。

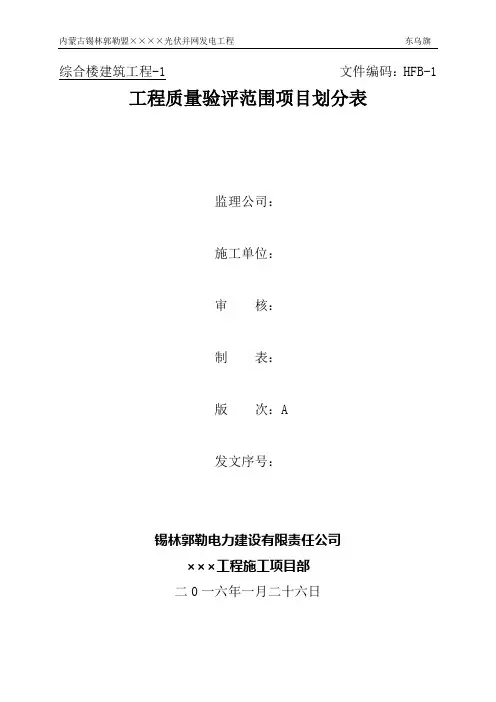

内蒙古锡林郭勒盟××××光伏并网发电工程东乌旗综合楼建筑工程-1 文件编码：HFB-1 工程质量验评范围项目划分表
监理公司：
施工单位：
审核：
制表：
版次：A
发文序号：
锡林郭勒电力建设有限责任公司
×××工程施工项目部
二0一六年一月二十六日
一、建筑单位工程
该升站建筑工程划分为以下单位工程
1、综合楼（项目划分时单位工程名称须与设计图纸规定的名称一致，工程预算同理）
2、配电室（应注明容量等级）
3、消防泵房
4、变压器基础
5、污水泵房
6、架构基础
二、室外单位工程
室外有室外建筑环境、室外安装2个单位工程，室外建筑环境有附属建筑（含车棚、围墙、大门、挡土墙、垃圾池站等分部工程）、室外环境（含建筑小品、道路、亭台、连廊、场坪绿化等分部工程）2个子单位工程；室外安装有给排水与采暖（含室外给水系统、室外排水系统、室外采暖系统等分部工程）、电气（室外供电系统、室外照明系统等分部工程）2个子单位工程。

单位工程项目划分应满足GB50411规定，且必须包含相应地节能分部工程。

三、单位工程项目与质量验收评定划分表
施工质量验收的第一步工作是建设单位安排监理单位编制整个建设项目的总体划分表、监理单位按单位工程编制四级验收项目表、施工单位编制三级验收划分表，三、四验收也可以合作编制单位工程项目和质量验收范围综合划分表，下面以循环水站为例，以图纸为基准、GB50300要求为标准编制单位工程综合划分表。

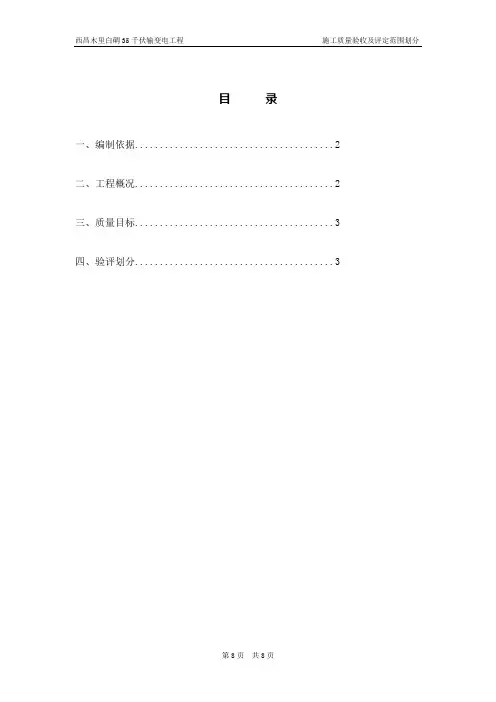

目录一、编制依据 (2)二、工程概况 (2)三、质量目标 (3)四、验评划分 (3)一、编制依据：1.《国家电网公司输变电优质工程评选办法(2008版)》（国家电网基建[2008]288 号）2.《110kV～500kV架空电力线路施工及验收规范》(GB50233-2005)3.《110kV～500kV 架空电力线路工程施工质量及评定规程》（DL/T5168-2002）4.《国家电网公司电力建设工程施工技术管理导则》（2003 版）5.《国家电网公司工程建设质量管理规定》(国家电网基建[2006]699号)6.《国家电网公司工程建设质量责任考核办法》(国家电网基建[2006]674号)7.《国家电网公司输变电工程典型施工方法管理规定》（国家电网基建[2010]165号)二、工程概况：2.1 工程概况西昌市木里县白碉35kV输变电新建工程：线路长度26.9KM；线路路径：线路从锄头湾110kV变35kV构架，从110kV锄头湾变出线后右转到磨房沟，向南方向前进至羊窝子，后经民海子、药铺沟、马场、上药铺、下药铺、阴山再右转近白碉变。

线路起于锄头湾110kV变35kV构架至白碉变电站，全长26.9km。

本工程10mm、20mm冰区A、C相导线推荐采用LGJ-120/20钢芯铝绞线，B相导线采用16芯OPPC光纤架空相线，全线架设一根LBGJ-50-20AC铝包钢绞线地线，避雷线不进站；2.2 施工规模三、质量目标：满足国家施工验收规范及行业施工验收规范、标准及质量检验评定标准的要求。

国家电网工程：分项工程合格率为100﹪，分项目工程优良率为100﹪，单位工程优良率为100﹪，不发生一般施工质量事故，工程无永久性质量缺陷，工程带负荷一次启动成功。

四、验评划分施工质量验收及评定范围划分表表号：工程名称：沙湾电站-固增千伏送电线路新建工程（I标）编号：001注本表一式4 份，由施工项目部填报，监理项目部 1 份，施工项目部存1 份。

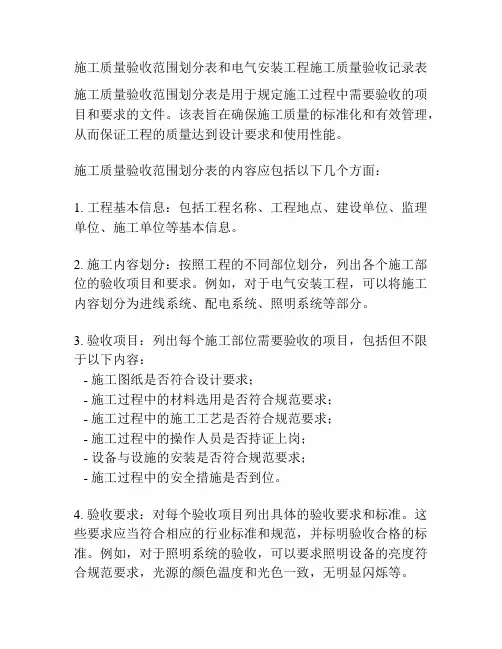

施工质量验收范围划分表和电气安装工程施工质量验收记录表施工质量验收范围划分表是用于规定施工过程中需要验收的项目和要求的文件。

该表旨在确保施工质量的标准化和有效管理，从而保证工程的质量达到设计要求和使用性能。

施工质量验收范围划分表的内容应包括以下几个方面：1. 工程基本信息：包括工程名称、工程地点、建设单位、监理单位、施工单位等基本信息。

2. 施工内容划分：按照工程的不同部位划分，列出各个施工部位的验收项目和要求。

例如，对于电气安装工程，可以将施工内容划分为进线系统、配电系统、照明系统等部分。

3. 验收项目：列出每个施工部位需要验收的项目，包括但不限于以下内容：- 施工图纸是否符合设计要求；- 施工过程中的材料选用是否符合规范要求；- 施工过程中的施工工艺是否符合规范要求；- 施工过程中的操作人员是否持证上岗；- 设备与设施的安装是否符合规范要求；- 施工过程中的安全措施是否到位。

4. 验收要求：对每个验收项目列出具体的验收要求和标准。

这些要求应当符合相应的行业标准和规范，并标明验收合格的标准。

例如，对于照明系统的验收，可以要求照明设备的亮度符合规范要求，光源的颜色温度和光色一致，无明显闪烁等。

5. 验收结果：在验收时，应当记录每个项目的验收情况和结果，包括合格、不合格、待验收等。

对于不合格项，应当记录不合格的原因和要求整改措施。

电气安装工程施工质量验收记录表是一种记录施工质量验收结果的表格。

它是对施工质量验收结果进行记录和整理的便捷工具，也是施工单位和监理单位之间交流的重要依据。

电气安装工程施工质量验收记录表应包括以下内容：1. 工程信息：包括工程名称、工程地点、建设单位、监理单位、施工单位等基本信息。

2. 验收项目：列出各个验收项目的具体内容。

例如，进线系统验收项目包括进线柜安装、电缆接头、电缆敷设等。

3. 验收依据：列出验收所依据的法律法规、行业标准和施工图纸等文件，确保验收结果的合法合规。

新乐山牵引站—南天220kV输电线路新建工程施工质量验收及评定范围划分表四川嘉能佳电力集团有限责任公司二〇一二年九月目录一、工程概况..........................................- 3 -二、编制依据：........................................- 5 -三、目的：............................................- 5 -四、工程项目划分原则：................................- 5 -五、检验要求：........................................- 6 -六、工程质量检验项目划分表............................- 6 -七、施工质量检验项目划分表............................- 7 -一、工程概况1.工程概述本工程起于在建南天500kV变电站220kV出线间隔7#构架，止于在建220kV 新乐山牵引站出线间隔2#构架。

线路全长35.689km单回双分裂(其中6.209km 与牵引站—乐山东变线路同塔架设)，曲折系数为1.45。

导线采用LGJ-2×400/35型钢芯铝绞线，地线采用JLB20A-120型铝包钢绞线及OPGW-24B1-130型复合光缆。

共计新建铁塔101基，其中单回直线塔44基，单回转角塔34基，双回直线塔10基，双回转角塔13基。

本工程基础形式采用现浇钢筋混凝土斜柱式（LCZⅠ、LCZⅡ、LCJⅠ、LCJⅡ型）和掏挖式基础（T型）。

本工程全线位于乐山市市中区绵竹镇、青衣社区、杨湾镇、苏稽镇、平兴乡、夹江县甘江镇、峨眉山市桂花桥镇境内。

线路沿线地形为丘陵、低山及沟谷区，地面标高约385～495m。

沿线公路运输条件较好，可利用的公路主要有省道306线、乐峨公路、乐青公路等，以及沿线的乡村公路及机耕道。

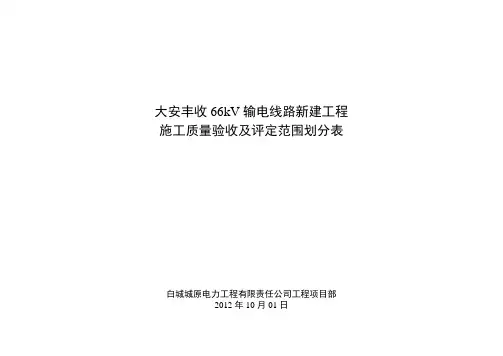

大安丰收66kV输电线路新建工程施工质量验收及评定范围划分表白城城原电力工程有限责任公司工程项目部2012年10月01日编制：年月日审核：年月日批准：年月日编制说明一、本划分表的编制依据为：《110kV～500kV架空电力线施工质量及评定规程》（DL/T5168-2002）、《110～500kV 架空送电线路施工及验收规范》（GB/50233-2005）以及与本工程有关的招标文件及合同文件。

二、本划分表将本工程土建及电气安装各为一个子单位工程。

其中各子单位工程分为若干分部工程；每个分部工程分为若干个子分部工程；每个子分部项工程又分为若干个分项工程；每个分项工程中规定有若干个检查（检验）项目。

三、各单位在使用本表时应根据施工标段的具体情况增删分项工程、单元工程的个数，但必须按有关规定进行报批。

四、项目的质量要求和检查方法同《110kV～500kV架空电力线施工质量及评定规程》（DL/T5168-2002）、《110～500kV架空送电线路施工及验收规范》（GB/50233-2005）。

五、检查（检验）项目分类检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目。

关键项目：指影响工程性能、强度、安全性和可靠性且不易修复和处理的项目。

重要项目：指影响工程结构及尺寸但可以修补和返工处理的项目。

一般项目：指一般不影响施工安装和运行安全的项目。

外观项目：指体现工艺水平、环境协调及美观的项目。

六、单元工程、分项工程、分部工程及单位工程均分为优良、合格与不合格三个等级。

具体为：1 单元工程1）优良级：——关键项目必须100%符合本规程的优良级标准；——重要项目、一般项目和外观项目必须100%达到本规程的合格级标准；——全部检查项目中有80%及以上达到优良级标准。

2）合格级：——关键项目、重要项目、外观项目检查中达到优良级标准者不及80%，但必须100%达到合格级标准；——一般项目中，如有一项未能达到本规程合格级规定，但不影响使用者，可评为合格级。

施工质量验收及评定范围划分报审表工程名称：攀枝花杨路坪至福田35kV线路工程编号：SZLX2-SG-001注本表一式份，由施工项目部填报，业主项目部、监理项目部各份，施工项目部存份。

攀枝花杨路坪至福田35kV线路工程施工质量验收及评定范围划分攀枝花网源电力建设工程公司2015年8月攀枝花杨路坪至福田35kV线路工程批准：年月日审核：年月日年月日年月日编制：年月日攀枝花网源电力建设工程公司2010年8月目录1、前言--------------------------------------------------------------------------------51.1 编制目的-----------------------------------------------------------------------51.2 编制依据-----------------------------------------------------------------------51.3 工程概况-----------------------------------------------------------------------61.3.1工程特点----------------------------------------------------------------------61.3.2 工程设计特点、工程量---------------------------------------------------------72、工程质量方针和质量目标-------------------------------------------------------------72.1工程质量方针-------------------------------------------------------------------72.2工程质量目标-------------------------------------------------------------------72.3质量目标分解-------------------------------------------------------------------83、检验要求---------------------------------------------------------------------------94、工程项目划分原则和划分类别---------------------------------------------------------125、施工质量检验项目划分表-------------------------------------------------------------131、前言1.1 编制目的为进一步加强攀枝花杨路坪至福田35kV线路工程施工质量的管理工作，确保工程零缺陷移交、确保实现达标投产，使本工程所施工质量满足业主要求，特制定本施工质量验评划分表。

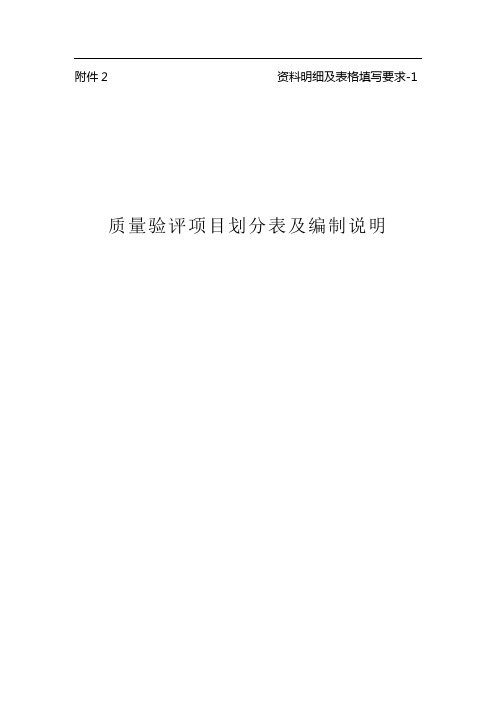

附件2 资料明细及表格填写要求-1质量验评项目划分表及编制说明编制说明一、本划分表的编制依据为：《110kV-500kV架空电力线路工程施工质量检验及评定规程》（DL/T5168-2002）；二、本划分表将每个施工标段的架空送电线路工程定为一个单位工程。

每个单位工程分为六个分部工程；每个分部工程分为若干个分项工程；每个分项工程又分为若干个单元工程；每个单元工程中规定有若干个检查（检验）项目。

三、各单位在使用本表时应根据施工标段的具体情况增删分项工程、单元工程的个数，但必须按有关规定进行报批。

四、项目的质量要求和检查方法同110kV-500kV架空电力线路工程施工质量检验及评定规程》（DL/T5168-2002）表4.1110kV-500kV架空送电线路施工质量验评项目划分西藏昌都电网与四川电网联网工程××输电线路工程单位工程分部工程分项工程单元工程W.H.S点三级检查检查方法单元工程数序号施工质量检验项目性质见证点W待检点H旁站点S班组自检项目部复检公司抽检××输电线路工程线路防护设施线路防护设施处1 基础护坡或防洪堤关键√√√√按设计核查、现场观察2 跨越高塔航空标志关键√√√√按设计核查、现场观察3拦江线或公路高度限标关键√√√√按设计核查、现场观察4线路防护标志(回路标志、极别标志、警告牌)关键√√√√按设计核查、现场观察5交通道口及居民区警告牌重要√√√√按设计核查、现场观察6 房屋拆迁重要√√√√现场检查7 通道清理重要√√√√现场检查8 道路侧护桩一般√√√√按设计核查、现场观察9 基面整理一般√√√√按设计核查、现场观察。

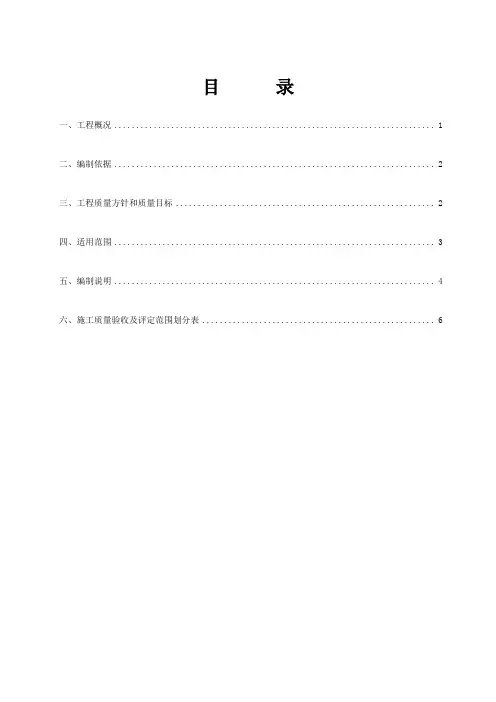

目录一、工程概况 (1)二、编制依据 (2)三、工程质量方针和质量目标 (2)四、适用范围 (3)五、编制说明 (4)六、施工质量验收及评定范围划分表 (6)一、工程概况工程项目名称：火地～猴子岩35kV 线路T接入孔玉站工程工程概况：本工程位于康定县孔玉乡，属于康定东南方向，地形以山原为主，占总面积的89%，低山河谷占11%。

地势总体西高东低，最高海拔3931米，最低海拔1465米。

线路全长3.614公里，全线按单回路架设，共11基铁塔，其中双回路耐张塔1基，单回路转角塔10基。

本工程导线采用LGJ-120/25型钢芯铝绞线，地线采用GJ-50型镀锌钢绞线。

全线地形划分：山地50%；高山大岭50%，地质划分为：岩石60%、普通土20%、松沙石20%，汽车运距5km，平均人力运距0.4km。

火地～猴子岩35kV线路T接入孔玉站工程参建单位建设单位：国网四川省电力公司甘孜供电公司设计单位：成都华网电力工程咨询有限公司监理单位：四川电力工程建设监理有限责任公司施工单位：四川蜀源茂林电气安装工程有限公司运行单位：康定县供电公司二、编制依据《110～500kV 架空送电线路施工及验收规范》（GB 50233-2005）《110～500kV 架空送电线路工程施工质量检验及评定规程》（DL/T5168-2002）《中华人民共和国工程建设标准强制性条文 (电力工程部分) 》（ 2011年版本) 《国家电网公司基建质量管理规定》国网（基建/2）112-2014《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2014《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2014 三、工程质量方针和质量目标（一）工程质量方针公司严格执行国家电网公司工程建设贯彻“百年大计，质量第一”方针，严格遵守国家工程质量相关法律法规。

（2）工程质量目标根据国网（基建/2）112-2014号文《国家电网公司基建质量管理规定》的要求，工程项目质量目标如下：（1）输变电工程“标准工艺”应用率≥95%。
