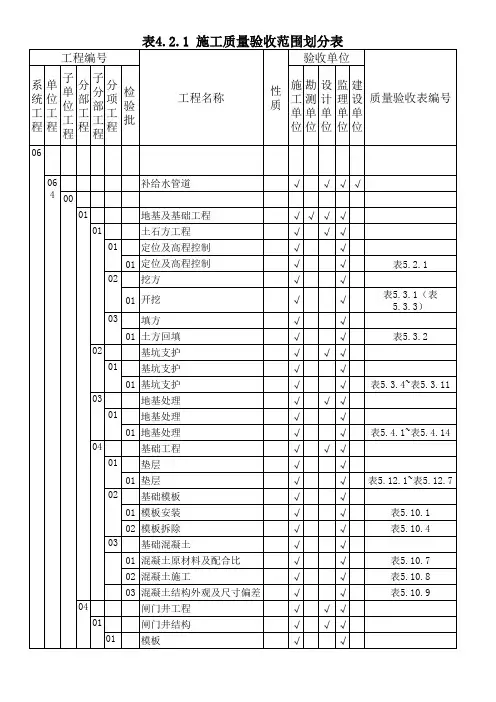

施工质量验评划分表

施工质量验收及评定范围划分表.施工质量验收及评定项目划分表一、编制依据1、《110kV-500kV架空电力线路工程施工质量及评定规程》2、《110-500kV架空送电线路施工及验收规范》3、《输电线路工程达标投产考核评定标准》4、《混凝土质量控制标准》二、工程概况本工程需要新建赤水220千伏变电站至文华110千伏变电站Ⅱ回110千伏线路，该工程由赤水220千伏变电站出线一回，沿已建110千伏赤文线双回塔挂线（本期挂备用侧），至原N34双回塔分出单回路接入文华110千伏变。

最终形成赤水变至文华变双回110千伏线路。

a)、架空线路部分：新建线路起自220千伏赤水变，止于110千伏文华变，全线按单、双回设计，线路全长约10.568km，其中，沿原有110kV赤文线双回路塔挂线（本期挂备用侧）部分长度为10.253km，新建单回路部分长度为0.315km.全线导线采用JL/G1A-240/30型钢芯铝绞线。

b)、根据系统通信的要求及可研批复，本期文华变二期扩建工程继续沿用原有（赤水-文华）通信通道，本工程需对原有N34塔处的24芯OPGW光缆挂线点进行调整，线长不足部分可利用文华变构架余缆进行展放，改挂长度0.332km，其余部分的通信线路维持现状不变。

c)、原线概况：根据设计施工说明书了解，原110kV赤文线于2009年投运，全线按单、双回路混合架设，线路总长度10.59km。

其中，赤水边-N34号塔为双回路段，路径长度为10.26km,N34塔-文华变为单回路段，路劲长度为0.33千米。

全线导线采用LGJ-240/30型钢芯铝绞线，地线一根采用LBGJ-80-20AC型铝包钢绞线，另一个采用OPGW-24B1-80架空复合光纤。

全线杆塔共计36基，其中：双回路塔34基，包含10基直线塔（杆塔型式：）1L-SJB、1LSJ2B、1LSJ3B、1LSDJ4B)，单回路耐张塔1基（杆塔型式：1XC-JC4G），另在文华变处利用110千伏陈文线双回路终端塔1基（杆塔型式：7738）进110kV构架。

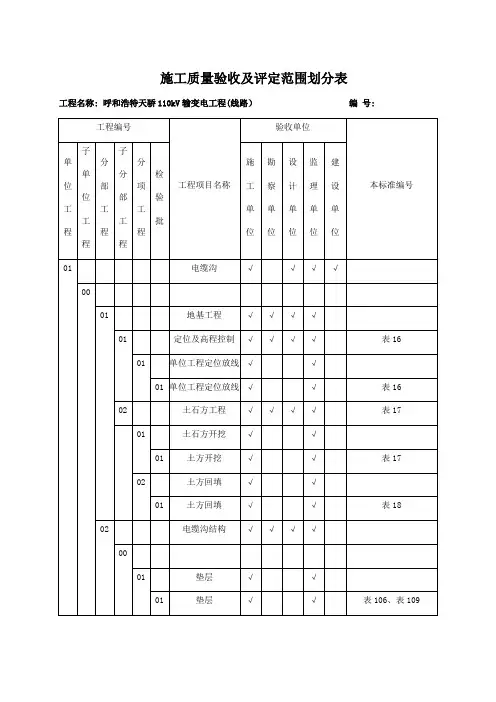

施工质量验收及评定项目划分报审表
工程名称：大唐新能源臧家庄花园风电场一期工程编号：DTZJZFD-FJ-XMHF-001
致_山东泰和建设管理有限公司 _______ 监理项目部：
现报上大唐新能源臧家庄花园风电场一期工程施工质量验收及评定项目划分表，请审查。

附件：大唐新能源臧家庄风电场施工质量验评范围划分表
施工项目部（章）：
项目经理：
日期：
监理项目部审查意见:
监理项目部（章）：
总/专业监理工程师：
日期：_____________ 本表一式三份，建设单位、监理单位、承包单位各一份。

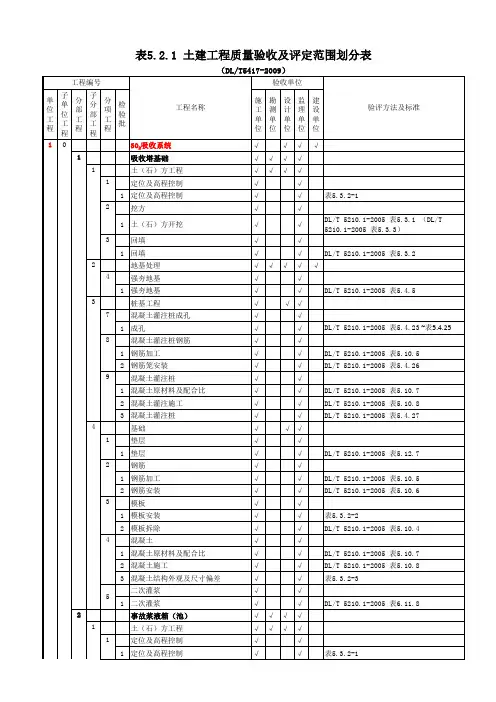

大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表。

目录一、目标分解计划说明 (2)二、土石方分部工程质量目标分解 (2)三、基础分部工程质量目标分解（一般基础） (2)四、铁塔组立分部工程质量目标分解 (3)五、架线分部工程质量目标分解 (4)六、接地分部工程质量目标分解 (7)七、线路防护及环境保护分部工程质量目标分解 (7)八、质量目标分解汇总 (8)九、检查(检验)项目分类 (8)十、工程质量验评范围划分 (8)一、目标分解计划说明根据工程达标投产的要求, 我项目部制定了相应的质量目标, “竣工验收合格率达100%, 优良品率达100%以上”。

本工程按分部、分项工程进行质检评级, 竣工验收合格率达100%, 优良品率达100%以上。

杜绝重大质量事故和一般质量事故, 消灭关键性项目的永久缺陷。

业主、运行单位竣工终验一次合格率100%, 优良率100%及以上。

顾客反馈意见（含投诉）响应率100%, 顾客满意率达100%及以上。

按此质量目标的要求, 项目部将总的质量目标细化, 按照基础、组立杆塔、架线、接地四项施工工序定出相应的分部工程质量目标。

为达此目标, 项目部编制出相应的技术措施计划和组织设计。

二、土石方分部工程质量目标分解土石方单基重要、一般项目3项, 分别为:2.1立柱断面尺寸2.2底层(掏挖)断面尺寸2.3基础埋深三、基础分部工程质量目标分解（一般基础）3.1单基关键项目3项, 分别为:3.1.1地脚螺栓规格、数量3.1.2主钢筋规格、数量3.1.3混凝土强度3.2基础单基重要、一般项目12项, 分别为:3.2.1钢筋保护层厚度3.2.2整基基础中心位移3.2.3整基基础扭转3.2.4回填土3.2.5同组地脚螺栓中心对立柱中心偏移3.2.6基础顶面间高差3.2.7基础根开及对角线尺寸3.2.8混凝土表面质量3.3以上所述的关键项目, 必须全部达到优良等级3.4以上所述的重要和一般项目, 优良项必须一次达到100%；一次成优率率100%。

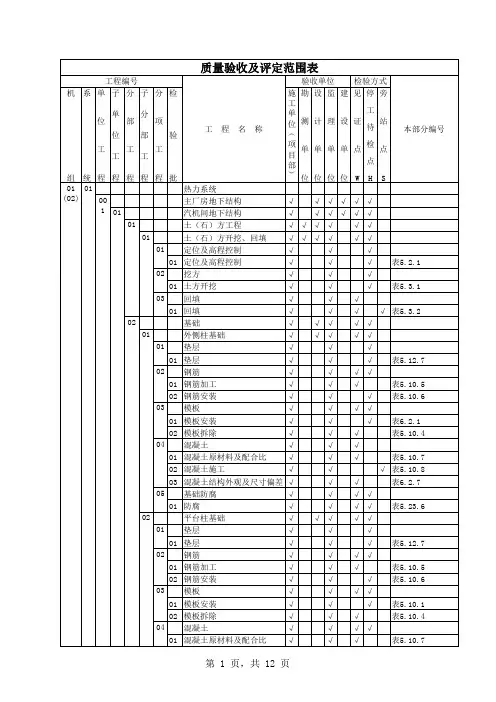

施工质量验收及评定范围划分报审表工程名称：甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程编号：SZLB2-SGDQ-001注本表一式份，由施工项目部填报，业主项目部、监理项目部各份，施工项目部存份。

甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程施工质量验收及评定范围划分表（110kV升压站电气安装）施工单位（章）2017 年 04 月 15日批准：年月日审核：年月日编写：年月日甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程施工质量验评范围划分表（序）1、为了提高甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）的质量管理，促进电气安装质量的提高，满足《甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）施工及验收规范》，实现达标投产，工程创优。

2、甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）根据施工内容和承担的电气安装任务，进行电气工程施工质量验评范围划分。

3、甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）各级质检员应严格执行电气安装施工验收规范标准，按照甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）施工质量验评范围划分表进行电气工程的质量检验、验收。

4、甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）质量验评范围划分根据中华人民共和国电力行业标准DL/T5161.1～5161.17－2002《电气安装工程质量检验及评定规程》编制。

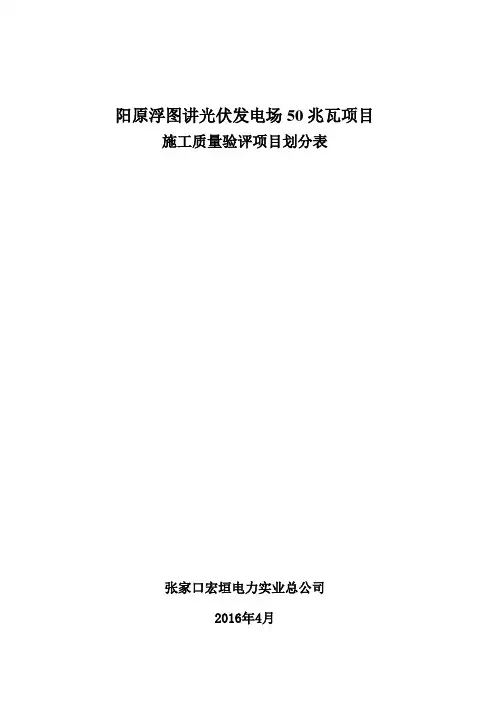

阳原浮图讲光伏发电场50兆瓦项目施工质量验评项目划分表张家口宏垣电力实业总公司2016年4月批准：年月日审核：年月日编写：年月日1总则为进一步加强阳原浮图讲光伏发电场50兆瓦项目施工质量的管理工作，确保本工程施工质量达到优良级标准和符合投产达标的要求。

使本工程所有施工项目的施工质量达到“创一流”标准，特制定本文件，要求各施工班组在对本工程的施工质量检验时参照此文件执行，同时在施工过程中做好迎检的准备工作。

2检验评定项目划分原则及评定范围1．工程项目检验评定项目划分原则本工程质量检验项目划分表是依据《110～500kV架空电力线路施工质量及评定标准》（DL/T5168-2002）的规定进行制定的。

本工程施工质量检验项目划分的基本原则如下：阳原浮图讲光伏发电场50兆瓦项目为一个单位工程，本项目部施工段线路全长7.5km；本工程由六个分部工程，10个分项工程，530(不包括直线管数量)个单元工程组成，每个单元工程可以包含若干个检查项目，检查项目中又分为关键项目、重要项目、一般项目和外观项目。

其中除线路复测分项工程、基础开挖分项工程不参加质量评定（但须做好施工检查记录）外，其余项目均需进行质量评定，共计评定单元工程530(不包括直线管数量)个。

关键项目：是指影响工程结构、性能、强度和安全性，且不易修复或处理者。

重要项目：是指影响寿命和可靠性，但可修补和返工处理者。

一般项目：是指一般不影响施工安装和运行安全者。

外观项目：是指显示工艺水平，环境协调及美观者。

2．检验要求本工程实行三级自检制：即施工队在施工过程中和完成后对单元工程和分项工程进行100％质量检查，并填写自检记录报项目部进行复检；项目部对分项工程、分部工程和单元工程进行100％复检，并填写专检记录报公司质量处申请专检；公司质量处对分部工程进行专检，基础工程和铁塔组立工程对耐张转角塔全部检查，直线塔基础和直线塔进行不低于30％的专检，接地工程和导地线架设工程的抽专率不低于单元工程的30％，各分部工程的专检都要填写专检记录。

施工质量验评表填写说明表格填写说明一、分项质量验收记录表的填写：1. 工程编号：应按照质量验收与评定范围划分表中单位、分部、分项工程所在的系列号依次填写顺序号。

顺序号之间用“—”隔开，如：架空线路基坑开挖分项工程质量验收记录表的工程编号应写成：“ 1.1.1”，架空线路杆塔基础分项工程质量验收记录表的工程编号应写成：“1.1.2”，其余以此类推。

当同一个分部工程包含有多个同类分项工程时，则应在编号后面加上流水号，其形式为：“1.1.1—XX”，“1.1.2—XX”，流水号应从01开始编起。

2. 单位、分部、分项工程名称：应按照经过审批后《质量验收与评定范围表》中的规定名称填写，不得随意更改。

3. 验收部位：填写分项工程的检查验收位置或范围。

4. 施工单位、分包施工单位：应填写单位全称，并与合同名称一致。

5. 项目经理和分包单位项目经理：是合同中指定的项目负责人。

6. 施工单位自检结果记录：其检查项目是根据施工质量验收及评定标准规定主控项目（关键项目、主要项目）、一般项目的内容列出，施工单位在填写时应注意：对定量的项目应直接填写检查的数据；对定性的项目，当符合标准的规定时，采用打“√”的方法标注，不符合标准的规定则打“×”。

7. 监理单位验收（核查结果）记录：对符合要求的项目可填写“√”，不符合要求的项目填写“×”。

8. 启委会验收组抽查结果：对抽查符合要求的项目可填写“√”，不符合要求的项目填写“×”，未抽查的项目打“/”。

9. 施工单位检查评定结果：施工单位自行检查评定合格后，应注明：“主控项目（关键项目、主要项目）验收合格，一般项目验收合格”等字样，专业工长（施工员）和班组长栏均应由本人签字，以示对该项目负责；专业质量检查员代表企业逐项检查并填写检查评定意见，本人签字后，交监理验收。

10. 监理单位验收结论：应填写“验收合格或不合格”。

11. 启委会验收组验收结论：应填写“合格项数、不合格项数”。

新乐山牵引站—南天220kV输电线路新建工程施工质量验收及评定范围划分表四川嘉能佳电力集团有限责任公司二〇一二年九月目录二、编制依据： ..................................................................................... - 5 -三、目的： .............................................................................................. - 6 -四、工程项目划分原则：.................................................................... - 6 -五、查验要求： ..................................................................................... - 6 -六、新乐山牵引站—南天220kV输电线路新建工程质量查验项目划分表：.......................................................................................... - 7 -七、施工质量查验项目划分表........................................................... - 8 -一、工程概况1.工程概述本工程起于在建南天500kV变电站220kV出线距离7#构架，止于在建220kV新乐山牵引站出线距离2#构架。

线路全长单回双割裂(其中与牵引站—乐山东变线路同塔架设)，曲折系数为。

导线采用LGJ-2×400/35型钢芯铝绞线，地线采用JLB20A-120型铝包钢绞线及OPGW-24B1-130型复合光缆。

广西兆泰送变电集团有限公司果山（社湾）变配套送出110kV线路工程施工质量检验项目划分表果山（社湾）变配套送出110kV线路工程项目部2011年03月21日送电线路工程质量检查内容分布广，检查项目数量多，责任重大，如不做好充分准备，不严格进行管理，一旦发生差错往往造成很大的损失，如造成不同程度的质量事故，影响施工生产的正常进行，进而严重影响施工进度。

对丁本工程的质量检验管理工作应坚持高标准，严要求，应对工程施工的全过程进行有效管理，明确各级施工人员的职责，从工程开工前到各个分部工程中间验评，到最后工程整理移交都要做好质量检验、资料事理等各方面的工作，对工程各环节进行连续不问断控制，确保整个施工工程均处丁受控状态，最终使工程整体质量水平达到合同目标。

为此, 结合工程的实际情况，特制定本施工质量检验项目划分表。

一、质量管理组织机构二、引用标准:DL/T 5168-2002——110kV~500kV架空电力线路工程施工质量及评定规程三、通用要求：单位工程一一条或一个标段的架空电力线路工程；分部工程一每个单位工程分为若十个分部工程；分项工程一每个分部工程分为若十个分项工程；单元工程一每个分项工程分为若十个相同单元工程；检查项目一每个单元工程分为若十检查（检验）项目。

四、检查（检验）项目分类原则：1、检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目；2、关键项目：系指影响工程性能、强度、安全性、可靠性的且不易修复和处理的项目；3、重要项目：系指影响工程结构及尺寸但可修补和返工处理的项目；4、一般项目：系指一般不影响施工安装和运行安全的项目；5、外观项目：系指显示工艺水平、环境协调及美观的项目。

五、工程施工及验收质量的检验评定工作的主要参加及负责人员：1、业主代表，包括监理工程师或业主委托的运行单位代表；2、设计单位代表；3、施工单位代表；4、政府代表。

六、原材料及产品质量检验环节的划分：1、出厂检验；2、供料单位质量检验；3、施工现场检查；4、原材料及产品只按检验标准进行检验，并必须合格后才能使用，但不评定等级。

附录A: 单位工程资料核查表Q/CSG表8-1 架空线路工程资料核查表工程编号： Q/CSG表8-1Q/CSG表8-2 电缆线路工程资料核查表工程编号： Q/CSG表8-2Q/CSG表8-3 10kV开关站及10kV/变电站工程资料核查表工程编号： Q/CSG表8-3Q/CSG表8-4 箱式变电站工程资料核查表工程编号： Q/CSG表8-4Q/CSG表8-5 台架式变压器/低压台区工程资料核查表工程编号： Q/CSG表8-5Q/CSG表8-6 通信及配网自动化安装工程资料核查表工程编号： Q/CSG表8-6附录B: 单位工程质量验收与评定记录表Q/CSG表架空线路工程单位工程质量验收与评定记录表工程编号：备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

Q/CSG表电缆线路工程单位工程质量验收与评定记录表工程编号：Q/CSG表备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

Q/CSG表 10kV开关站及10kV/变电站工程单位工程质量验收与评定记录表工程编号： Q/CSG表备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

大安丰收66kV输电线路新建工程施工质量验收及评定范围划分表白城城原电力工程有限责任公司工程项目部2012年10月01日编制：年月日审核：年月日批准：年月日编制说明一、本划分表的编制依据为：《110kV～500kV架空电力线施工质量及评定规程》（DL/T5168-2002）、《110～500kV 架空送电线路施工及验收规范》（GB/50233-2005）以及与本工程有关的招标文件及合同文件。

二、本划分表将本工程土建及电气安装各为一个子单位工程。

其中各子单位工程分为若干分部工程；每个分部工程分为若干个子分部工程；每个子分部项工程又分为若干个分项工程；每个分项工程中规定有若干个检查（检验）项目。

三、各单位在使用本表时应根据施工标段的具体情况增删分项工程、单元工程的个数，但必须按有关规定进行报批。

四、项目的质量要求和检查方法同《110kV～500kV架空电力线施工质量及评定规程》（DL/T5168-2002）、《110～500kV架空送电线路施工及验收规范》（GB/50233-2005）。

五、检查（检验）项目分类检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目。

关键项目：指影响工程性能、强度、安全性和可靠性且不易修复和处理的项目。

重要项目：指影响工程结构及尺寸但可以修补和返工处理的项目。

一般项目：指一般不影响施工安装和运行安全的项目。

外观项目：指体现工艺水平、环境协调及美观的项目。

六、单元工程、分项工程、分部工程及单位工程均分为优良、合格与不合格三个等级。

具体为：1 单元工程1）优良级：——关键项目必须100%符合本规程的优良级标准；——重要项目、一般项目和外观项目必须100%达到本规程的合格级标准；——全部检查项目中有80%及以上达到优良级标准。

2）合格级：——关键项目、重要项目、外观项目检查中达到优良级标准者不及80%，但必须100%达到合格级标准；——一般项目中，如有一项未能达到本规程合格级规定，但不影响使用者，可评为合格级。

目录一、工程概况 (1)二、编制依据 (2)三、工程质量方针和质量目标 (2)四、适用范围 (3)五、编制说明 (4)六、施工质量验收及评定范围划分表 (6)一、工程概况工程项目名称：火地～猴子岩35kV 线路T接入孔玉站工程工程概况：本工程位于康定县孔玉乡，属于康定东南方向，地形以山原为主，占总面积的89%，低山河谷占11%。

地势总体西高东低，最高海拔3931米，最低海拔1465米。

线路全长3.614公里，全线按单回路架设，共11基铁塔，其中双回路耐张塔1基，单回路转角塔10基。

本工程导线采用LGJ-120/25型钢芯铝绞线，地线采用GJ-50型镀锌钢绞线。

全线地形划分：山地50%；高山大岭50%，地质划分为：岩石60%、普通土20%、松沙石20%，汽车运距5km，平均人力运距0.4km。

火地～猴子岩35kV线路T接入孔玉站工程参建单位建设单位：国网四川省电力公司甘孜供电公司设计单位：成都华网电力工程咨询有限公司监理单位：四川电力工程建设监理有限责任公司施工单位：四川蜀源茂林电气安装工程有限公司运行单位：康定县供电公司二、编制依据《110～500kV 架空送电线路施工及验收规范》（GB 50233-2005）《110～500kV 架空送电线路工程施工质量检验及评定规程》（DL/T5168-2002）《中华人民共和国工程建设标准强制性条文 (电力工程部分) 》（ 2011年版本) 《国家电网公司基建质量管理规定》国网（基建/2）112-2014《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2014《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2014 三、工程质量方针和质量目标（一）工程质量方针公司严格执行国家电网公司工程建设贯彻“百年大计，质量第一”方针，严格遵守国家工程质量相关法律法规。

（2）工程质量目标根据国网（基建/2）112-2014号文《国家电网公司基建质量管理规定》的要求，工程项目质量目标如下：（1）输变电工程“标准工艺”应用率≥95%。
