预制箱梁模板作业指导书

箱梁预制作业指导书一、工程概况本合同段K0+870高架桥、K3+120高架桥及K6+071丰山河大桥上部结构均为预应力混凝土（后张）小箱梁，先简支后连续，箱梁共计1044片，长度为25m 和30m两种。

箱梁预制采用C50混凝土，预应力筋采用Φs15.2㎜钢绞线。

K0+870高架桥全桥箱梁共用钢筋4199.064t，C50混凝土22587.2m3，Φs15.2钢绞线820.048t；K3+120高架桥全桥箱梁共用钢筋2571.232t，C50混凝土12457.6m3，Φs15.2钢绞线452.256t；K6+071丰山河大桥全桥箱梁共用钢筋760.979t，C50混凝土4834.5m3，Φs15.2钢绞线103198.5t。

二、施工方案及施工方法1、总体方案箱梁预制混凝土施工采用混凝土搅拌站统一拌制，混凝土罐车运输，混凝土采用龙门吊配合吊斗运输至梁位。

混凝土浇筑采用先底板后腹板，最后浇筑顶板。

预应力孔道采用金属波纹管孔道成孔，采用150T千斤顶进行张拉。

孔道压浆采用C50水泥浆，要求压浆饱满。

2、钢筋制作及安装钢筋绑扎流程：先进行底板普通钢筋绑扎，再进行腹板钢筋的绑扎、腹板内纵向波纹管的安装及梁底锚固端(包括垫板、锚固螺母及锚下螺旋筋)的安装，安装内模后最后进行顶板普通钢筋的绑扎、顶板内纵向波纹管的安装。

箱梁钢筋制作在钢筋加工场内进行，然后将制作成型的钢筋运至现场进行绑扎。

钢筋分两次绑扎，第一次安装底板及腹板钢筋，第二次安装翼缘板及顶板钢筋。

主筋采用搭接双面焊或者搭接单面焊。

钢筋安装时，当普通钢筋与波纹管位置发生矛盾时，可适当挪移钢筋位置。

2.1钢筋质量要求1）钢筋加工按设计要求下料及制作加工。

2）搭接接头的长度和焊缝的总长度符合规范要求，要求焊缝平顺、无气泡、无裂缝、焊接处钢筋无烧伤现象。

搭接焊时搭接钢筋的轴线应在同向来线上。

3）搭接长度，双面焊≥5d、单面焊≥10d；焊缝厚度h>0.3d，焊缝宽度h>0.8d，d为钢筋直径。

箱梁预制施工作业指导书一、引言箱梁预制施工是现代桥梁建设中常用的一种施工方式，通过在工厂预制箱梁，然后将其运输到现场进行安装，可以提高施工效率，减少现场作业时间，保证施工质量。

本指导书旨在提供详细的作业指导，确保箱梁预制施工的顺利进行。

二、施工准备1. 施工人员组织：根据施工计划确定所需的施工人员数量和岗位分工，确保施工人员熟悉各自的工作职责。

2. 施工设备准备：包括起重机械、运输车辆、模具设备等。

确保设备完好，满足施工需要。

3. 施工材料准备：包括混凝土、钢筋、膨胀剂等。

根据设计要求，准备足够的材料，并进行质量检验。

三、箱梁预制作业1. 模具制作：根据设计图纸制作箱梁模具，确保模具的准确度和稳定性。

模具表面应平整，无明显破损和变形。

2. 钢筋加工：根据设计要求，对钢筋进行切割、弯曲和焊接等加工，确保钢筋的几何尺寸和位置满足设计要求。

3. 混凝土浇筑：按照施工方案，将预制箱梁的底板、侧板和顶板逐层浇筑，确保混凝土的均匀性和密实性。

浇筑过程中应注意混凝土的搅拌时间和浇注速度。

4. 养护：混凝土浇筑完成后，应进行适当的养护措施，包括覆盖塑料薄膜、喷水养护等，以保证混凝土的强度和耐久性。

四、箱梁运输与安装1. 运输准备：运输前应对箱梁进行全面检查，确保箱梁的完整性和稳定性。

运输车辆应符合相关要求，并做好固定措施，确保箱梁在运输过程中不发生位移和损坏。

2. 安装准备：根据设计要求和现场情况，确定箱梁的安装方案。

包括起吊点的确定、起吊机械的选择、安装顺序的确定等。

3. 起吊与安装：根据安装方案，使用起重机械将箱梁吊装到指定位置，并进行精确定位和调整。

吊装过程中应注意吊点的合理设置，保证箱梁的平稳吊装。

4. 拼接与固定：根据设计要求，对箱梁进行拼接和固定。

包括焊接、螺栓连接等。

确保箱梁的拼接缝隙符合要求，固定坚固可靠。

五、安全注意事项1. 施工人员应熟悉相关安全操作规程，佩戴个人防护装备，严格遵守安全操作规范。

箱梁预制施工作业指导书【标题】：箱梁预制施工作业指导书【正文】：一、概述箱梁预制施工作业指导书是为了确保箱梁预制施工过程中的安全、高效和质量，提供详细的工作指导和操作规范。

本指导书适用于箱梁预制施工的各个环节，包括设计、材料采购、加工制作、运输、安装等。

在施工过程中，必须严格按照本指导书的要求进行操作。

二、施工前准备1. 设计准备：根据工程设计要求，确定箱梁的尺寸、材料、强度等参数，并编制详细的施工图纸和工艺流程图。

2. 材料采购：根据设计要求，采购符合标准的钢筋、混凝土等材料，并进行质量检验和验收。

3. 加工制作：按照施工图纸和工艺流程图，进行箱梁的加工制作，包括钢筋加工、模板搭设、混凝土浇筑等工序。

4. 运输准备：制定箱梁的运输计划，包括运输工具的选择、路线的规划、运输过程中的安全措施等。

三、施工过程1. 模板安装：根据施工图纸和工艺流程图，进行模板的搭设，确保模板的平整、牢固，并进行检查验收。

2. 钢筋绑扎：按照设计要求，进行箱梁钢筋的绑扎，确保钢筋的位置准确、连接牢固，并进行检查验收。

3. 混凝土浇筑：根据混凝土配合比和浇筑工艺要求，进行混凝土的浇筑，确保浇筑质量和施工进度，并进行检查验收。

4. 养护处理：对浇筑完成的箱梁进行养护处理，包括覆盖保温、湿润养护等，确保混凝土的强度和耐久性。

5. 运输安装：按照运输计划，将预制好的箱梁运输到现场，并进行安装，确保安装位置准确、连接牢固，并进行检查验收。

四、安全措施1. 施工现场要设置明显的安全警示标志，确保施工人员和周围人员的安全。

2. 施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、防护眼镜等。

3. 施工过程中，必须遵守相关的施工规范和操作规程，禁止违章操作和不安全行为。

4. 施工设备必须经过检查和维护，确保设备的正常运行和安全性能。

5. 施工人员必须经过专业培训和资质认证，具备相应的技术和操作能力。

五、质量控制1. 施工过程中，必须进行严格的质量控制，包括材料的质量检验、工序的质量验收等。

桥梁施工作业指导书(预制箱梁)1引用文件《公路桥涵施工技术规范》JTGT F50-2011《城市桥梁工程施工与质量验收规范》CJJ 2-2008工程施工图纸工程施工合同2 施工准备2.1作业条件2.1.1、箱梁架设、运梁行走路线满足架梁需要、地基承载力满足箱梁架设需要。

2.1.2材料及机具使用的主要机械：龙门吊、架桥机、箱梁运输车、吊车3 操作工艺3.1工艺流程3.2主要施工方法3.2.1底模制作箱梁台座采用C25混凝土，台座高出硬化底面25cm, 硬化底面为20cm 厚C15混凝土+30cm 厚天然砂砾。

由于山西地区为湿陷性黄土，为防止台座遇水后产生不均匀沉降，台座底面每隔4m设置一道横梁，横梁宽度为0.8m，厚度为0.6m，与硬化底面共同构成台座基础，基础比台座每边宽15cm。

在台座两端1.5 m范围内加设钢筋网，钢筋网采用Φ12的钢筋点焊，间距15cm，以防止张拉时梁端破碎。

并在台座两侧设置排水沟。

底模采用6mm厚钢板，钢板接缝焊接后用砂轮机打平，整个底板用磨光机磨光后涂刷脱模剂。

沿台座长度方向每0.8ｍ预留一个对拉螺栓孔。

在台座底模两侧各埋设一条5cm槽钢，槽钢内设橡胶条。

按设计要求，制作底模时设置预拱度（25ｍ箱梁为1㎝；30ｍ箱梁为1.7㎝、40米箱梁为2.5cm），预拱度为反拱，采用抛物线法设置。

为了吊梁需要，在距端头设活动段底模，宽度40cm。

3.2.2钢筋工程钢筋制作保证尺寸及几何形状符合设计要求。

事先在平台上精制一副绑扎钢筋骨架用的托架，托架要保证钢筋骨架的尺寸及钢筋间距符合设计要求。

钢筋的保护层采用塑料垫块。

3.2.2.1在钢筋制作平台上，按设计要求制作、安装好钢筋骨架，穿上并固定好波纹管、螺旋筋和锚垫板，焊接好支垫板。

3.2.2.2预应力孔道采用镀锌冷轧钢带卷制的波纹管预埋而成。

用于制造金属波纹管的钢带，其厚度不宜小于0.35mm。

波纹管在安装前通过1kN径向力的作用下不变形的试验，同时应作灌水试验，以检查有无渗漏现象，确无变形、渗漏现象时方可使用。

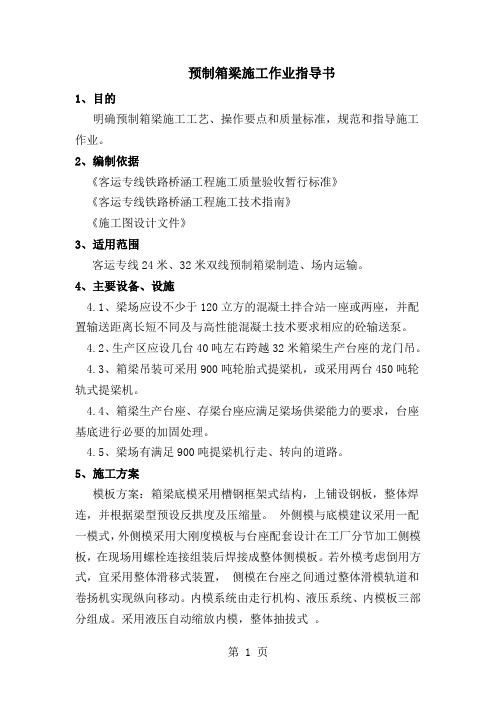

预制箱梁施工作业指导书1、目的明确预制箱梁施工工艺、操作要点和质量标准，规范和指导施工作业。

2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围客运专线24米、32米双线预制箱梁制造、场内运输。

4、主要设备、设施4.1、梁场应设不少于120立方的混凝土拌合站一座或两座，并配置输送距离长短不同及与高性能混凝土技术要求相应的砼输送泵。

4.2、生产区应设几台40吨左右跨越32米箱梁生产台座的龙门吊。

4.3、箱梁吊装可采用900吨轮胎式提梁机，或采用两台450吨轮轨式提梁机。

4.4、箱梁生产台座、存梁台座应满足梁场供梁能力的要求，台座基底进行必要的加固处理。

4.5、梁场有满足900吨提梁机行走、转向的道路。

5、施工方案模板方案：箱梁底模采用槽钢框架式结构，上铺设钢板，整体焊连，并根据梁型预设反拱度及压缩量。

外侧模与底模建议采用一配一模式，外侧模采用大刚度模板与台座配套设计在工厂分节加工侧模板，在现场用螺栓连接组装后焊接成整体侧模板。

若外模考虑倒用方式，宜采用整体滑移式装置，侧模在台座之间通过整体滑模轨道和卷扬机实现纵向移动。

内模系统由走行机构、液压系统、内模板三部分组成。

采用液压自动缩放内模，整体抽拔式。

钢筋绑扎方案：在每个制梁台座边设有钢筋绑扎胎卡具。

梁体和桥面钢筋可预先在胎卡具上人工绑扎，再利用40吨龙门吊吊装到台座上进行安装，加速了预制速度。

混凝土拌制：采用自动计量，微机控制强制式搅拌机系统的泵送混凝土施工工艺。

箱梁养护：采用蒸养方式，利用几台锅炉及保温罩进行灌注完的混凝土初期养生，初张拉完成，在存梁台座上自然养生直到梁体出场。

箱梁场内运输：梁厂提梁机将箱梁吊放至运梁车上，由运梁车运至架设桥位，架桥机架设安装。

6、施工工艺及要求6.1模板设计和加工模板设计分底模、外侧模、端模和内模四部分。

6.1.1、外侧模板：外侧模采用大刚度模板与台座配套设计，采用整体滑移式装置，由活动侧模板、走行轮、滑模轨道和牵引设备组成。

预制箱梁模板安装及拆除作业指导书1、适用条件、范围为了使贵溪制梁场桥梁预制模板安装的整个施工过程处于受控状态，确保桥梁外形轮廓尺寸的准确性及施工质量和施工过程安全。

本作业指导书适用于贵溪制梁场箱梁预制的模板安装和拆除作业。

2、作业准备2.1内业技术准备作业指导书标志编制后，应在开始工作前组织技术人员熟悉图纸，熟悉规范和技术标准，制定施工安全保证措施。

2.2外业技术准备施工作业中所涉及的各种外部技术数据收集。

仪器检测设备配齐。

以确保技术人员需要。

3、技术要求3.1侧模与底模连接的标高、间距按“台座设计图”和“外模底模连接图”精确定位预埋。

3.2模板安装前，检查板面是否平整光洁，有无凹凸变形及残余粘浆，模板接口处，端模管道孔眼应清除干净。

模板安装前板面必须均匀涂刷脱模剂。

3.3侧模、端模安装后检查支撑情况,确保其稳定性。

3.4灌注砼时必须专人值班，负责检查紧固件、拉杆、支撑垫等，如有松动应及时处理、紧固，以免跑模或漏浆。

3.5立模工序作业完毕，由班组自检合格后，报质检工程师检查，由质检工程师检查合格并填写模板安装检查记录，再经监理工程师检查确认后，才允许进入砼灌注工序作业。

4、施工程序与工艺流程4.1施工程序底板拼装→底模反拱→安装侧模板→调整侧模倾斜度→安装翼板→调整翼板反拱→安装上角膜→调整上角膜垂直度→安装端模→端模与角膜连接→测量外模长度宽度→吊入内模→内模调节到位→检查内外模尺寸→浇注混凝土→缩放内模→移除内模。

4.2工艺流程底板拼装底板反拱安装侧模安装端模 安装翼板安装上角膜 翼模反拱侧模倾斜度调整角膜垂直度端模角膜连接牢固测量模板长宽吊入内模移除内模 回缩内模浇注混凝土调节内模到位检查内外模尺寸5、施工要求5.1底模的安装1）底板下台座基础具有足够的刚度，且地基稳定，确保在制梁过程中不发生下沉现象。

底模平整度控制在2mm/m。

由于预施应力时，梁体的弹性压缩及混凝土的徐变、收缩影响，使梁长缩短，制造底模时其全长应考虑压缩量，根据设计图纸资料提供其压缩量进行设置，待梁体张拉完后根据具体情况和统计资料再进行调整。

宝汉高速公路XX至陕川界工程预应力混凝土箱梁施工作业指导书（试行）第一章模板制作要求为了保证预应力混凝土箱梁内实而外美，以确保宝汉高速公路XX至陕甘界工程施工质量，对箱梁模板制作提出如下要求：1.1所有箱梁的模板都必须采用全新的钢模，模板厚度≥5mm。

1.2箱梁模板必须是具有足够的刚度、在循环使用周期不变形、支撑可靠、接缝严密、线型顺畅的大块模板，采取有效措施防止接缝处漏浆，特别是箱梁底腹板交角与梁端头应采用有效措施防止漏浆与翼板边沿部位预留钢筋处应减少漏浆发生。

合理确定模板组合形式，以严格控制不同规格箱梁的结构尺寸（梁宽、梁长，底板、腹板、顶板、翼缘板厚度、中隔板位置等）满足设计要求。

1.3箱梁模板，应保证板面平整光洁，几何尺寸与接缝加工精确。

模板应用“对缝”方式拼接，接缝应采用双面海绵胶带、吹塑纸、橡胶板垫或自配接缝胶封严密，杜绝采用透明胶带粘贴。

1.4脱模剂必须选用方便脱模，且能确保砼色泽一致，不污染砼本色的材料。

1.5箱梁模板加工制作，承包人应上报模板图和受力计算书，由驻地监理办根据实际情况和要求审批，合格后方可使用。

1.6由驻地办对进场的箱梁模板逐块验收，使用前应进行试拼和编号，对拼装加工后经过验收符合要求的箱梁模板，批复使用。

总监办质量巡查部将予抽查验证。

各驻地监理办要严格按照要求认真对承包人的箱梁模板进行检查，确保箱梁工程质量。

第二章箱梁预制2.1场地规划建设与台座铺设各施工单位在规划建设预制梁场时，选址必须科学、合理，所有预制梁场不允许建在河道内,原则不允许建在上设计的路基X围上，施工单位必须制定出详细的梁场规划建设方案报驻地监理办审查、批准，施工单位然后按照批准的规划建设方案进行预制梁场的建设。

箱梁预制场应采用堆土机和大型压路机分层整平压实，并作出一定坡度，以利排水。

台座底层用C20以上砼作基础，砼摊铺振捣密实，上铺厚度不小于5mm且分段长度不小于2m的平面钢板作为面层，要求表面光滑平整，梁底三角垫层预留部位与底板顺接应设缓坡或采取其他措施，以防止X 拉时对三角垫层的破坏。

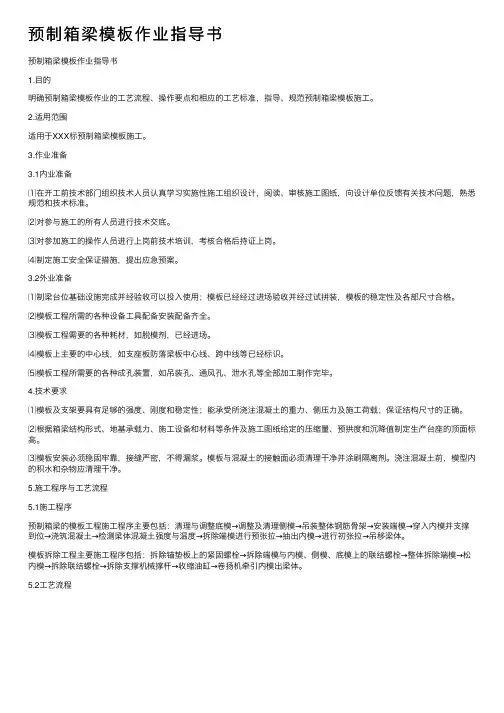

预制箱梁模板作业指导书预制箱梁模板作业指导书1.⽬的明确预制箱梁模板作业的⼯艺流程、操作要点和相应的⼯艺标准，指导、规范预制箱梁模板施⼯。

2.适⽤范围适⽤于XXX标预制箱梁模板施⼯。

3.作业准备3.1内业准备⑴在开⼯前技术部门组织技术⼈员认真学习实施性施⼯组织设计，阅读、审核施⼯图纸，向设计单位反馈有关技术问题，熟悉规范和技术标准。

⑵对参与施⼯的所有⼈员进⾏技术交底。

⑶对参加施⼯的操作⼈员进⾏上岗前技术培训，考核合格后持证上岗。

⑷制定施⼯安全保证措施，提出应急预案。

3.2外业准备⑴制梁台位基础设施完成并经验收可以投⼊使⽤；模板已经经过进场验收并经过试拼装，模板的稳定性及各部尺⼨合格。

⑵模板⼯程所需的各种设备⼯具配备安装配备齐全。

⑶模板⼯程需要的各种耗材，如脱模剂，已经进场。

⑷模板上主要的中⼼线，如⽀座板防落梁板中⼼线、跨中线等已经标识。

⑸模板⼯程所需要的各种成孔装置，如吊装孔、通风孔、泄⽔孔等全部加⼯制作完毕。

4.技术要求⑴模板及⽀架要具有⾜够的强度、刚度和稳定性；能承受所浇注混凝⼟的重⼒、侧压⼒及施⼯荷载；保证结构尺⼨的正确。

⑵根据箱梁结构形式、地基承载⼒、施⼯设备和材料等条件及施⼯图纸给定的压缩量、预拱度和沉降值制定⽣产台座的顶⾯标⾼。

⑶模板安装必须稳固牢靠，接缝严密，不得漏浆。

模板与混凝⼟的接触⾯必须清理⼲净并涂刷隔离剂。

浇注混凝⼟前，模型内的积⽔和杂物应清理⼲净。

5.施⼯程序与⼯艺流程5.1施⼯程序预制箱梁的模板⼯程施⼯程序主要包括：清理与调整底模→调整及清理侧模→吊装整体钢筋⾻架→安装端模→穿⼊内模并⽀撑到位→浇筑混凝⼟→检测梁体混凝⼟强度与温度→拆除端模进⾏预张拉→抽出内模→进⾏初张拉→吊移梁体。

模板拆除⼯程主要施⼯程序包括：拆除锚垫板上的紧固螺栓→拆除端模与内模、侧模、底模上的联结螺栓→整体拆除端模→松内模→拆除联结螺栓→拆除⽀撑机械撑杆→收缩油缸→卷扬机牵引内模出梁体。

5.2⼯艺流程图5.2-1模板⼯程施⼯⼯艺流程图6.施⼯要求预制箱梁的模板主要包括侧模、内模、端模以及各种连接件、紧固件等。

预制箱梁预制作业指导书第一篇：预制箱梁预制作业指导书预应力施工作业指导书1、适用范围本作业指导书适用于*******铁路32米、24米预制梁预制施工。

2、作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅谅、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全、环保措施和应急预案。

对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考试合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求（1）必须有铁道部有关部门批准的通用图或设计院的设计图纸，并有总工程师批准的施工图。

（2）混凝土必须具有满足设计要求的强度、弹性模量，并具有预防碱一骨料反应性能。

根据所处环境类别及侵蚀作用等级，应具有抗冻性、抗渗性及耐腐蚀性等。

（3）砼必须具有满足设计要求的强度、刚度、抗裂性、耐久性等技术指标。

（4）普通钢筋必须有原材料合格证，进场后必须经过检验合格后方能投入使用，如有焊接必须做焊接检验。

（5）预应力筋锚具须有原材合格证，进场后须经检验合格后方能投入使用。

4、施工程序与工艺流程4.1 施工程序在钢筋车间预制好半成品钢筋后，在胎膜架上绑扎染体钢筋，利用门吊将梁体钢筋移至台座底模上，再立钢模板、安装上面板钢筋，浇筑混凝土。

4.2 工艺流程(见下页图)5、施工要求5.1 钢筋制安 5.1.1 钢筋加工5.1.1.1 钢筋下料及质量要求梁场技术部门根据施工图纸发下料单，下料人员根据下料单进行试弯，试弯合格并负责人签认后开始正常下料，根据供料尺寸的情况统筹安排以减小钢筋的损耗，构造筋下料切断刀口平齐，两端头不应弯曲。

5.1.1.2 钢筋加工后张梁制梁工艺流程图底模、端模修整、检查钢筋下料、弯曲成型、检查原材料检验合格支座板安装、检查钢筋绑扎成型梁体钢筋安装、检查端模安装穿胶管联接铁件安装、检查侧模修整、喷涂侧模安装、检查桥面钢筋安装、检查水泥、砂石料、减水剂检验合格桥面附属件成型安装混凝土拌合混凝土灌注取料、做砼试件、养护抽拔纵、横向张拉制孔器、泄水孔模具养护砼试件强度试验脱模初张拉砼试件强度试验梁体出生产台位吊至终张拉台位砼试件强度弹模试验及龄期终张拉压浆、封锚、桥面施工取料、做试件、养护出厂检验、后期修补发运桥梁(1)在进行弯曲成型前，应先熟悉加工钢筋规格、形状和各部尺寸及弯曲顺序。

本作业指导书合用于铁路工程预制箱梁模板工程施工。

作业指导书编制后，在开开前技术部门组织技术人员认真学习实施性施工组织设计, 阅读、审核施工图纸，向设计单位反馈有关技术问题,熟悉规范和技术标准。

对参预施工的所有人员进行技术交底.对参加施工的操作人员进行上岗前技术培训，考核合格后持证上岗。

安质部门制定施工安全保证措施,提出应急预案。

制梁台位基础设施完成；模板已经经过进场验收并经过试拼装，模板的稳定性及各部尺寸合格。

模板工程所需的各种设备工具配备安装配备齐全。

模板工程需要的各种耗材,如脱模剂，已经进场。

模板上主要的中心线，如支座板防落梁板中心线、跨中线等已经标识.模板工程所需要的各种成孔装置，如吊装孔、通风孔、泄水孔等全部加工制作完毕。

预制梁的模板按照设计图纸的要求及外形尺寸由专业模板厂家进行加工制作,制作完成后分段进场再进行拼装。

每一个制梁台座配置一套模板，包括一套底模、一套侧模、一套端模和一套内模.32m 梁模板下部宜设噩反拱值为16mm,压缩量为16mm；24m 梁模板下部宜设置反拱值为4mm,压缩量为4mm.预制梁的梁型有直线有声屏障、直线无声屏障、曲线无声屏障、曲线有声屏障等多种类型，所用的锚垫板、支座板、防落梁预埋钢板及其他预埋件的类型及布置均有所不同,因此施工前必须先确认好梁型，避免出错.预制箱梁的模板工程施工程序主要包括：底模拼装→检查并调整尺寸→打磨、涂油→安装支座板、防落梁预埋板等预埋件;侧模拼装→检查并调整尺寸→打磨、涂油→安装各种预埋件及成孔装置；拼装端模→打磨、涂油→安装锚垫板；拼装内模→ 张开翼板检查修整→打磨、涂油→ 收缩→卷扬机拉入梁体钢筋笼内→将各部位升顶到位→安装全部机械撑杆并检查各部尺寸。

模板拆除工程主要施工程序包括：拆除端模→拆除锚垫板上的紧固螺栓→拆除端模与内模、侧模、底模上的联结螺栓→整体拆除端模→拆除内模→拆除通风孔、吊装孔成孔装置→拆除联结螺栓→拆除支撑机械撑杆→ 收缩油缸→卷扬机牵引内模出梁体。

预制箱梁施工作业指导书一、底模制作将预制场内地表清平压实后用石灰土硬化20cm, 按箱梁底丽尺寸以及两端各加长50cm放样，在底模位置上立模浇筑20cm厚砼,并在2/3处预留10cm孔道，间距50cm,便于侧模底端拉杆固定。

并在梁两端5m范围内将其加深加宽。

用一层3mm 厚冷轧钢板作为底模，底模钢板用膨胀螺丝固定在砼上。

二、侧模安装侧模均为定制的整体钢模板，纵向分节长度5m左右，内模为组合钢模，拼接长度5m左右无接缝。

先立外侧模板，待底板硅浇筑完再安装内模。

三、钢筋制作钢筋网片在作场绑扎成型，每节5m左右,平放在工作场并编号，覆盖油布，使用时平车运到现场直接安装,接头用扎丝绑扎。

四、预应力管道成型预应力管道用镀锌波纹管制孔,波纹管现场卷制每根波纹管分两节,从两端向中可穿入,接头用30m长的外接套管连接，接缝处用电工胶带裹实，波纹管内穿略小于内径的PVC 管, 浇筑完成砼初凝后抽出, 再穿钢绞线, 波纹管位置应按设计坐标严格固定,钢筋骨架上焊"#"字型的定位网片加以固定,定位网间距直线段100cm, 曲线段50cm 。

五、硅浇筑大梁砼在拌和楼或拌和场集中拌和,输送带供料,电子计量。

所有材料均应严格试验,分仓存放,雨天覆盖保存。

砼用翻斗车运输,龙门吊提升入模。

配比应在大梁浇筑前一个月做好试验,确定28 天的抗压强度保证率在95% 以上,砼内掺早强剂。

砼应分浇筑,分层振捣,层厚不大于30cm, 振捣捧振捣。

砼振捣专人措挥。

严格控制振捣复振的时间、频率,确保砼内实外光,顶板砼浇筑完毕,初凝前人工抹平并拉毛。

六、养生构件夏季一律采用自然养护,安排专人覆盖洒水养生,秋、冬季掘工时采用蒸汽养。

具体为气温平均大于20 C时,采取蒸汽养护。

自然养护应在砼终凝后开始洒水养生,用麻布覆盖。

养生在7天之内应保持砼表面湿润,蒸气养生应进行三个阶段控制，即升温、恒温、降温。

升温以每小时不大于15 C为宜,达到50 C以上进入恒温，恒温控制在不超过60 C之内，恒温养护12小时左右，取出随梁养护试块进行试压，如大于设计度80%,可进行降温（体按图纸要求），降温每小时应不大于10 C ,直至梁体表面与外界温差小于20 C ,方可揭盖拆模。

预制箱梁模板制作安装作业指导书1、施工准备模板安装前应对模型进行详细检查、修整，做好施工前的各种准备。

1.1板面是否平整、光洁、有无凹凸变形及残余粘浆，模板接口外及端模管道孔眼应清除干净，模板与混凝土的所有接触面应均匀涂刷隔离剂。

1.2检查所有模板连接端部和底脚有无碰撞而造成不符合使用的缺陷或变形，振动器支架及模板焊缝处是否有开裂破损，如有均应及时补焊、整修合格。

1.3检查端模板上的各种预埋件是否齐全，包括锚垫板、锚垫板连接螺栓等。

1.4模板必须经技术人员进行所有项目的全面检查验收合格后，方可正式投入使用，且在使用期间，每次都需由技术人员对模型检查合格后，方可进入下道工序施工。

2、模板制作预制箱梁的模板主要包括底模、内模、外模、端模以及各种连接件、紧固件等。

模板应具有足够的强度、刚度和稳定性；应能保证梁体各部分形状、尺寸及预埋件的准确位置。

2.1底模板：底模板分段加工，与生产台座条形混凝土基础上预埋件进行焊接。

底模骨架采用双槽钢组合梁、工字钢肋，面板采用厚10mm（端节）钢板。

根据不同跨度，设置预留相应的预留反拱值和压缩量。

2.2侧模板：侧模与底模连接处圆弧过渡段采用特制的密封橡胶垫，橡胶垫板割成与连接边形状一致，弹性好、耐酸碱，安装后密实不漏浆、且便于脱模。

2.3内模系统：内模系统由走行机构、液压系统、内模板三部分组成。

安装在模板端外部的液压动力源及控制模板的油缸，用来控制模板升高、降低、收缩、张开。

内模板钢结构以Ⅰ14工字钢作为基本构件，8mm厚钢板作为面板，沿纵向分段制造，通过螺栓联结。

模板顶部留有灌筑孔，用于灌筑梁底板混凝土，两边侧采用108mm的角钢组合钢模板作为混凝土压板，以防止灌筑时混凝土的上涌。

2.4端模板：端模面板厚10mm，端模为分体模板，用螺栓与外侧模板联接，与侧模板、内模板间的间隙用橡胶条填充。

端模板按中梁和边梁分别加工制造。

端模分为4件加工，运到工地后再焊成整体，并用[20a槽钢作骨架进行加固。

箱梁预制施工作业指导书1. 引言本作业指导书旨在提供一个详细的箱梁预制施工过程的指导，以便确保施工的顺利进行，并确保施工质量符合相关要求。

本指导书适用于箱梁预制施工的各个阶段，包括准备工作、模板制作、钢筋加工、混凝土浇注等。

在使用本指导书之前，请确认已经具备相关的技术知识和施工经验。

2. 准备工作在进行箱梁预制施工前，需要进行一系列的准备工作，以确保施工过程能够顺利进行。

以下是准备工作的步骤：2.1 环境检查在施工前，需对施工现场进行环境检查，确保施工地点符合要求。

检查的内容包括土壤承载力、地形坡度、周围建筑物等。

如有不符合要求的情况，需进行相应的调整或改进。

2.2 施工设备准备在施工前，需要准备好相应的施工设备，包括起重机械、模板支撑系统、混凝土搅拌机等。

施工设备的选择应符合施工要求，并确保设备正常运行。

2.3 材料准备在施工前，需准备好各种材料，包括混凝土、钢筋、模板板材等。

请确保材料的质量符合相关标准，并进行相应的检测。

3. 模板制作模板制作是箱梁预制施工的关键步骤之一，它直接影响到箱梁的形状和尺寸。

以下是模板制作的步骤：3.1 绘制模板图纸根据设计要求，绘制模板的图纸。

图纸应包括箱梁的截面形状、尺寸和钢筋布置等信息。

3.2 制作模板板材根据图纸，使用相应的板材（如钢板或木板）制作模板。

切割板材时，请确保尺寸准确，并进行相应的修整和拼接。

3.3 安装模板将制作好的模板安装到预制箱梁的内部，确保模板与箱梁的内部表面紧密贴合，并使用支撑系统进行支撑，以确保模板的稳定性。

4. 钢筋加工钢筋是箱梁预制施工中另一个重要的组成部分。

以下是钢筋加工的步骤：4.1 准备钢筋材料根据设计要求，选择合适的钢筋材料，并进行相应的检测和质量确认。

4.2 切割和弯曲钢筋根据设计要求，将钢筋进行切割和弯曲，以符合预制箱梁的形状和尺寸要求。

切割时请使用适当的设备，并确保尺寸的准确性。

4.3 钢筋的布置和连接根据设计要求，将预制好的钢筋布置到模板中，并使用连接件将钢筋连接起来。

箱梁预制模板施工作业指导书京津城际延伸线工程箱梁预制模板施工作业指导书1.适用范围适用于新立梁场预制24m、32m双线无碴轨道后张法预应力简支箱梁模板工序施工。

2.作业准备2.1 内业技术准备在开工前组织技术人员认真学习认真阅读、审核图纸，澄清有关技术问题，熟悉规范和技术标准。

学习作业指导书对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。

2.2 外业技术准备委托有资质的厂家进行模板加工，施工作业层中所涉及的各种外部技术数据信息收集。

建设制梁台座对制梁台座进行验收，满足强度及地基承载力要求，购置及制作相应的检查工具。

配备施工中涉及到的各种机械设备。

3.技术要求京津城际延伸线后张法预应力混凝土简支箱梁设计使用年限为100年、为满足梁体质量要求，模板在加工中严格按照设计尺寸进行加工，安装误差满足《客运专线预应力混凝土预制梁暂行技术条件》铁科技[2004]120号的要求。

4.施工工序与作业流程4.1 施工工序施工工序为：双线整孔预制箱梁模板由底模、侧模、内模、端模。

四部分组成模板安装顺序为：检查、维修底模，检查维修、侧模安装，端模安装、拖入内模模板拆除顺序为：先拆内模后拆端模554.2 作业流程图箱梁预制模板施工工艺流程图5.施工要求5.1 模板设计5.1.1预应力钢筋混凝土铁路简支箱梁模板及支架采用钢材制作。

钢模型主要由侧模、底模、内模三大部分组成，其中底模、侧模固定不动，内模纵向滑移。

梁体模型各部位的设计形状、尺寸和相互间位置必须正确，并应有足够的强度、刚度和稳定性，能满足制梁需要，且能经多次反复使用而不至发生影响梁体结构性能的变形。

模型必须安拆方便，结合严密，不得漏浆。

5.1.2为了防止漏浆，侧模、端模、底模采用橡胶条嵌缝。

5.1.3 考虑到预应力混凝土梁体的弹性压缩和徐变、梁体的上拱，底模和侧模在设计制造时应有适当的预留长度和反拱度。

5.2 模板安装5.2.1 底模安装底模采用固定钢底模,先将底模吊到条形台座上进行调平，采取分段拼装，底模拼接时需要注意保证各段的中心线在同一直线上。

(一)、普通要求1. 具有必须的强度、刚度和稳定性、能可靠地承受施工过程中产生的各项荷载，保证结构的设计形状，尺寸和模板各部件之间相互位置的准确性。

2.采用组合钢模，以节约木材，提高模板的适应性和周转率。

3. 模板表面光滑平整、接缝严密，确保不漏浆。

4 ．便于制作、装拆容易、施工操作方便，保证安全。

(二)、底模的制作要求在底模砼表面铺设钢板，复测反拱度 (要求反拱度跨中处为1.4cm，其余部份以抛物线进行分配)，对不合格位置进行调整，复衬的钢板焊接处和锚钉固定处用砂轮磨光机磨制光滑，铺设的钢板必须平整光滑，并与底模联结成为一个整体，预留PVC 管孔道应畅通。

经验收合格后方可投入正常使用。

(三)、模板的制作、安装与拆除1.模板的制作要求(1)截面尺寸与长度要准确。

钢模放线与下料务必准确。

(2)模板面要平直，转角要光滑，焊缝要平顺，为此模板应采用对满焊，焊缝应打光磨平。

(3)端模要平正，预应力筋预留孔的位置要准确。

端模必须采用整体式，并保证有足够的刚度。

(4) 要求采用分节为 4m 以上的组合钢模，模板的套数要满足现有的生产能力。

2.模板的安装模板的安装与钢筋配合进行，妨碍绑扎钢筋的模板应待钢筋安装完毕之后安设。

普通在底板平整，钢筋骨架安装后，安装侧模和端模，模板安装的精度要求要高于预制梁的要求。

每次模板安装完后需通过验收合格后方可进行下一工序。

侧模板横向上、下设对拉螺杆，防止侧模侧向变形和位移，并设压杆，以防芯模上浮。

模板安装应符合下表的要求：项目允许偏差(mm)模板内部尺寸 +5，0轴线偏位 10模板相邻两板表面高低差 2模板表面平整 5预埋件中心线位置 3预留孔洞中心线位置 10预留孔洞截面内部尺寸 +10，03.模板的拆除非承重侧模应在混凝土强度达到 2.5Mpa 时方可拆除侧模。

芯模应在混凝土强度能保证其表面不发生塌陷和裂缝现象可拆除。

承重模板应在混凝土强度能承受自重和其它可能的外荷载时方能拆除。

预制箱梁模板安装及拆除作业指导书1 目的、适用范围为了使预制箱梁模板安装及拆除的整个施工过程处于受控状态，确保箱梁轮廓尺寸的准确性及施工质量和施工过程安全。

适用于本梁场所有无碴轨道后张法预应力混凝土简支箱梁的模板安装和拆除作业。

2 编制依据2.1《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）2.2《铁路桥涵施工规范》（TBJ10203-2002）2.3《钢结构设计规范》（GB50017-2003）2.4《铁路混凝土与砌体工程施工质量验收标准》(TB10424-2003)2.5《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）2.7《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）2.8《碳素结构钢》（GB700-2006）2.9《新建时速200～250公里客运专线铁路暂行规定》(铁建设【2005】140号）2.10《铁路桥梁盆式橡胶支座》（TB/T2331-2004）3 施工工艺3.1 底模的安装3.1.1 底板下台座基础具有足够的刚度，且地基稳定，确保在制梁过程中不发生下沉现象。

底模平整度控制在2mm/m。

3.1.2 由于预施应力时，梁体的弹性压缩及混凝土的徐变、收缩影响，使梁长缩短，因此在制造底模时其全长应考虑压缩量。

各型梁体压缩量待梁体张拉完后根据具体情况和统计资料再进行调整。

3.1.3 为减少预应力产生的上拱度和保证在运营状态下线路的平顺性，梁体应预设反拱。

反拱按二次抛物线按b=2二次抛物线进行布置。

实际施工中应根据梁y-ax体收缩徐变影响和二期恒载上桥时间确定。

各型梁理论压缩量及反拱值四箱单室3.1.4 安装尺寸要求底模安装尺寸允许误差表3.2 侧模、端模及内模3.2.1 侧模板结构：机械可拆式整体外模板；模板沿梁长焊接成一个整体，通过千斤顶、调节丝杆、轨道和滚动轮进行模板的安装和拆除。

侧模通过外侧撑脚处的液压千斤顶以控制模板的垂直度和桥面尺寸。

箱梁预制施工作业指导书目录1.目的 (1)2.编制依据 (1)3.适用范围 (1)4.施工预备 (2)4.1梁场的布置与设计 (2)4.2箱梁预制的施工预备 (2)5.施工工艺 (8)6. 施工方法 (9)6.1制梁台座施工方法 (9)6.2模板施工方法 (12)6.3钢筋焊接施工 (17)6.4梁体底腹板钢筋制造 (19)6.5预应力管道定位施工 (26)6.6混凝土浇筑施工 (28)6.7 混凝土养护施工工艺 (30)6.8张拉施工 (31)6.9压浆施工 (33)6.10移梁施工 (35)7. 技术要求 (37)7.1模板进场装置技术要求 (37)7.2钢筋绑扎技术要求 (37)7.3预应力管道定位技术要求 (38)7.4混凝土浇筑技术要求 (39)7.5混凝土养护技术要求 (39)7.6张拉技术要求 (39)7.7压浆技术要求 (41)7.8 移梁技术要求 (42)8.质量规范 (42)8.1模板质量规范 (42)8.2钢筋施工质量规范 (43)8.3预应力管道定位质量规范 (45)8.4混凝土浇筑质量规范 (45)8.5张拉质量规范 (50)8.6压浆质量规范 (51)8.7移梁质量规范 (51)9.质量控制要点及措施 (51)9.1质量控制点制定 (51)9.2质量控制点控制顺序 (51)9.3控制方式 (52)10.平安控制要点及措施 (52)10.1模板平安控制要点及措施 (52)10.2钢筋施工平安控制要点及措施 (52)10.3预应力管道定位平安控制要点及措施 (52)10.4混凝土浇筑平安控制要点及措施 (53)10.5张拉平安控制要点及措施 (53)10.6压浆平安控制要点及措施 (53)10.7移梁平安控制要点及措施 (53)11.环保措施 (54)11.1 施工环境维护目的 (54)11.2 管理机构及主要职责 (54)11.3施工环境维护内容及措施 (55)12.预算目的 (55)箱梁预制施任务业指点书1.目的箱梁预制是桥梁施工中重点控制部位，为了确保箱梁预制的施工质量，特编制箱梁预制施任务业指点书，用以指点此类工程施工。
