示波器测试的问题

示波器测交流电波形的步骤示波器常见问题解决方法在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将示波器的电源插头与接地端断开2、然后将示波器调整到测试状态3、其次探头调到X10或X100档4、然后示波器调到直流耦合5、最后调整Y轴每格的V数，直到波形最大程度的显示在屏幕上。

使用示波器注意事项：1、测试前应估算被测信号的幅度大小，若不明确，应将示波器的垂直偏转因数旋钮置于最大挡，避开因电压过大而损坏示波器。

2、在测量小信号波形时，由于被测信号较弱，示波器上显示的波形就不简单同步。

这时可实行以下两种方法加以解决：第一、认真调整示波器上的触发电平旋钮，使被测信号稳定和同步。

必要时可结合调整扫描微调旋钮，但应注意，调整该旋钮会使屏幕上显示的频率读数发生变化（逆时针旋转，扫描因数扩大2、5倍以上。

会给计算频率造成确定困难。

在一般情况下，应将此旋钮顺时针旋转到底，使之位于校正位置（CAL、。

第二、使用与被测信号同频率（或整数倍。

的另一强信号作为示波器的触发信号，该信号可以直接从示波器的通道2输入。

3、示波器工作时，四周不要放一些大功率的变压器，否则测出的波形会有重影和噪波干扰。

4、示波器可作为高内阻的电流电压表使用，移动电话电路中有一些高内阻电路，若使用一般万用表测电压，由于万用表内阻较低，测量结果会不精准，而且还可能会影响被测电路的正常工作，而示波器的输入阻抗比万用表高得多，使用示波器直流输入方式，先将示波器输入接地，确定好示波器的零基线，就能便利地测量被测信号的直流电压。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

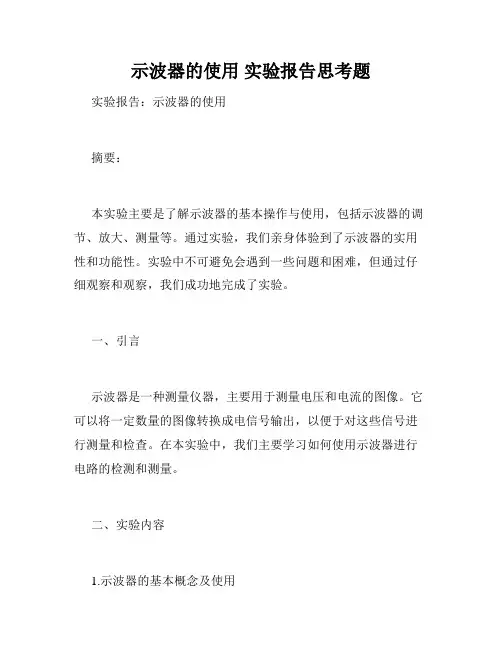

示波器的使用实验报告思考题实验报告：示波器的使用摘要：本实验主要是了解示波器的基本操作与使用，包括示波器的调节、放大、测量等。

通过实验，我们亲身体验到了示波器的实用性和功能性。

实验中不可避免会遇到一些问题和困难，但通过仔细观察和观察，我们成功地完成了实验。

一、引言示波器是一种测量仪器，主要用于测量电压和电流的图像。

它可以将一定数量的图像转换成电信号输出，以便于对这些信号进行测量和检查。

在本实验中，我们主要学习如何使用示波器进行电路的检测和测量。

二、实验内容1.示波器的基本概念及使用示波器是一种电子测量仪器，使用范围十分广泛，包括电子、信息、通信、军事、计算机等多个领域。

首先，我们需要掌握示波器的基本使用方法：（1）调节示波器的放大倍数。

示波器的放大倍数调节主要有沿比、扫描和视图三种。

根据需要选择不同的放大倍数。

（2）示波器测量波形的稳定性和幅度。

示波器显示的抖动幅度可以测量波形的稳定性；幅度调节可以测量波形幅度大小和波形信号的强度。

（3）示波器的频率测量和事件计数功能。

通过细心的调节示波器的频率，可以精确地测量电路的频率和精度。

同时，示波器也可以用来计算电路事件的数量。

2.使用示波器测量电路的振荡频率在本实验中，我们选取的模拟示波器来进一步了解其功能和特点。

通过实践，我们了解到示波器的各项特性，以及如何正确地使用示波器来测量电路的振荡频率。

三、实验结果及分析通过对示波器的实践操作，我们对其功能和使用方法有了更加深入的了解。

我们成功地利用示波器来测量电路的振荡频率，并获得了精确的测量数据。

实验中出现了一些小问题，但是通过大家的共同努力，我们克服了这些困难，圆满地完成了实验任务。

四、实验结论示波器是一种高精度的测量仪器，可以应用于各种电路的检测和测量。

通过本次实验，我们深入了解了示波器的基本操作和使用方法，掌握了常规电路的测试方法，积累了不少宝贵的实践经验。

五、思考题1.你能不能简述示波器主要测量什么？示波器主要测量电路中的电压和电流的图像，可以将一定数量的图像转换成电信号输出，以便于对这些信号进行测量和检查。

示波器的使用实验报告思考题（文章一）：示波器使用思考题答案《示波器的使用》的评分标准和参考答案注：思考题参考答案见附件思考题参考答案（1）、观察方波波形，如果扫描频率是方波的二倍看到什么图形？如果扫描频率是方波的2/3看到什么图形？答：如果扫描频率是方波的二倍，那么看到的时半个方波，如果扫描频率是方波的2/3则看到3/2个方波。

（2）、用李萨如图形测频率实验时，屏幕上图形在时刻转动，为什么？答：是x和y轴的信号不同步造成的，也就是两个信号的初相位不一致导致的。

（3）、如果示波器的扫描频率远大于或小于Y么波形？（试先从扫描频率等于正弦信号频率的2（或1/23（或1/3）……倍考虑，然后推广到n（或1/n 答：如果示波器的扫描频率远大于Y2个、3个、4个．．．nY轴正弦波信号的频率时，将看到1/（2）、1/（3）、1/4（4）、如果示波器是好的，但当Y直亮线，试问，应调哪几个旋钮？答：证明xx输入信号，或者是否将扫描置于x-y档。

（文章二）：大学物理实验示波器实验报告示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

示波器使用中的典型故障以及处理方法示波器是一种常见的测试仪器，主要用于观察电信号的波形、幅度、频率等参数。

但是在使用示波器的过程中，也会遇到一些问题，下面将介绍一些典型的示波器故障及其解决方法。

1. 信号不稳定当示波器读取信号时，信号的稳定性是非常重要的。

如果信号不稳定，可能会出现波形抖动、信号失真等问题。

一些可能导致信号不稳定的原因包括：•接触不良：如果示波器的探头接触不良，会导致信号不稳定。

解决方法是检查探头的接触情况并重新连接。

•脉冲干扰：脉冲干扰是由于电磁干扰（EMI）或RFI（射频干扰）引起的。

如果示波器没有良好的屏蔽，将很容易受到这些干扰的影响。

解决方法包括使用屏蔽探头或更好地屏蔽示波器本身。

•电源变化：示波器的电源稳定性是关键因素，如果示波器的电源使用不稳定或低质量的电源，它可能会导致信号不稳定。

•探头质量不良：如果示波器的探头质量不佳，可能会导致信号不稳定。

解决方法是更换探头为质量好的探头。

2. 信号失真信号失真是一个普遍的问题，尤其是在高频率的应用程序中。

以下是可能导致信号失真的原因：•探头未校准：探头为示波器提供信号，如果探头的校准不正确，可能导致信号失真。

为了解决这个问题，可以使用示波器的内部功能进行探头校准。

•信号通道受损：示波器的信号通路可能会损坏或磨损，这可能会导致信号失真。

这种情况最好将示波器送回厂家进行维修。

•示波器本身的故障：这是一种极不常见的情况，但是如果示波器本身出现故障，也可能导致信号失真。

解决方法是：进行维护保养或尝试进行软件更新。

3. 噪声问题噪声问题可能会破坏信号的质量，有几种可能造成噪声的原因：•电源质量差：如果示波器的电源质量差，会导致噪声的出现。

使用高质量的电源可以帮助解决这个问题。

•环境干扰：电磁干扰或射频干扰都可能会导致噪声的出现。

一个简单的解决方法是更改示波器的位置或与其他电气设备的距离，使其尽量远离射频干扰源。

•探头质量：探头的质量也会影响噪声的出现。

示波器的反射测量和阻抗匹配技巧示波器是电子工程师常用的测试仪器，它能够显示电信号的波形，并提供许多有用的功能。

在实际应用中，示波器的反射测量和阻抗匹配技巧是非常重要的，本文将从原理、仪器设置和应用技巧等方面进行论述。

1. 反射测量原理反射测量是指通过示波器测量信号在特定电路中的反射特性。

当信号在电路中传输时，如果电路中存在阻抗不匹配或信号反射等问题，就会导致信号波形的畸变和能量损失。

通过反射测量，可以获得电路中反射信号的幅度、相位和频率等信息，用于判断电路设计和信号传输的质量。

2. 仪器设置在进行反射测量前，首先需要正确设置示波器。

以下是几个常用的设置指导：2.1 将示波器的触发模式设置为外部触发。

由于反射测量是对信号的传输进行监测，因此触发模式应设置为外部触发，使示波器能够根据外部信号的变化进行触发和显示。

2.2 调整输入阻抗匹配。

示波器的输入阻抗通常有50欧姆和1兆欧姆两种选择。

在进行反射测量时，应根据被测电路的阻抗进行选择，以确保波形信号的准确显示。

2.3 设置合适的测量范围和时间基准。

根据被测电路的特性和信号频率，合理选择示波器的测量范围和时间基准，以保证信号波形的清晰度和准确性。

3. 阻抗匹配技巧阻抗匹配是在信号传输或测量中常用的技术，特别是在高频或微波电路中。

以下是几种常见的阻抗匹配技巧：3.1 使用匹配网络。

匹配网络是一种通过调节电路元件来实现阻抗匹配的方法。

常见的匹配网络包括L型网络、π型网络和T型网络。

通过选择适当的网络元件值，可以使输入和输出之间的阻抗匹配达到最佳状态。

3.2 使用衰减器。

衰减器是一种能够在不改变输入和输出阻抗的前提下，使信号功率发生衰减的装置。

通过合理设置衰减器的参数，可以实现输入和输出之间的阻抗匹配和信号衰减。

3.3 使用传输线技术。

传输线技术常用于高频信号传输和匹配中。

通过选择合适的传输线特性阻抗，可以使信号在传输线上达到匹配状态，并减少信号的反射和损耗。

示波器纹波测试方法
一、示波器纹波测试方法
1. 打开示波器，设置参数（频率、幅值、相位），可进行纹波测试。

2. 选择纹波测试的信号，并连接示波器，调节信号的电平，使信号符合示波器参数设定。

3. 将示波器置于被测线路上，可以检测纹波的类型、幅度和频率等参数。

4. 通过比较测量和理论值，核实信号的真实性、正确性和准确性。

5. 幅度改变或信号源改变，重新置于测量线路上，重复上述步骤，检测线的纹波变化情况，以确定线路是否有干扰或其他故障情况。

6. 测试结束后，拆下端头，同时调整信号源电平，以免损坏示波器。

二、示波器纹波测试注意事项
1. 在进行示波器纹波测试时，需先校准示波器，确保测量精度。

2. 示波器和信号源可能产生干扰，应调整好两者间的电平，确保测量精度。

3. 测量过程中尽量减少误差，确保测量数据的准确性。

4. 测量时应注意操作步骤的顺序问题，以确保测量结果的有效性。

5. 在测量完成后，需及时将示波器和信号源的电平调整为原状
态，以防损坏仪器。

如何稳定示波器的测试波形摘要：示波器是电子技术基础实验中和电子设备的检修中最常用的仪器之一，而在使用示波器之时，被测信号测试波形的不稳定常常会造成无法读取波形数据或测量不精确。

经过在教学中和示波器的使用中不断地摸索和总结，要稳定示波器的测试波形，应注意易困惑使用者的几个问题，如触发及触发源的选择，电源触发的方法，触发电平自动锁定，输入耦合开关使用，常态触发（NOR）和自动触发（AUTO）转换，探头合理使用等。

只要合理的使用和调节，选择正确的档位和测量方法就可以使得示波器的测试波形稳定，以达到精确测量。

关键词：示波器?被测信号?触发脉冲?波形稳定正文：一、触发及触发源的选择。

在使用示波器时，一个最基本的问题就是如何使得被显示的波形稳定下来。

这就涉及到触发操作，触发操作是示波器使用中较难掌握的操作技能。

因为它涉及到示波器的触发原理。

示波器中是通过扫描来显示被测信号的，每次扫描都显示被测信号的一部分。

要使得被显示的波形是稳定不变的，就必须做到每次所显示的波形是完全一样的，即重叠的。

对于周期信号来说，只要每次扫描所显示的波形起始相位是相同的，那么每次所显示的波形就是相同的，从而所显示的波形就是稳定的。

为了做到这一点，示波器中除了将被测信号送到示波管去以外，还从中分出一路，用电压比较器来形成触发脉冲，用触发脉冲去控制水平方向的扫描，以保证水平方向的每次扫描起始点都正好对准被测信号的相同相位点。

故而，当由于操作不当而无法形成触发脉冲时，所显示的波形就不可能被稳定下来。

例如，图所示正弦波是从被测信号在送往示波管的途中所分出来的一部分，则所形成的触发脉冲及水平方向的扫描锯齿波均如图1所示：图触发脉冲是这样形成的：将被测信号取出一部分送到一个电压比较器，而电压比较器的另一端则是其电压被触发电平旋钮（Trigger LEVEL）所调节的直流电压。

当被测信号的瞬时电压高于触发电平时电压比较器就输出高电平，而被测信号的瞬时电压低于触发电平时电压比较器就输出低电平。

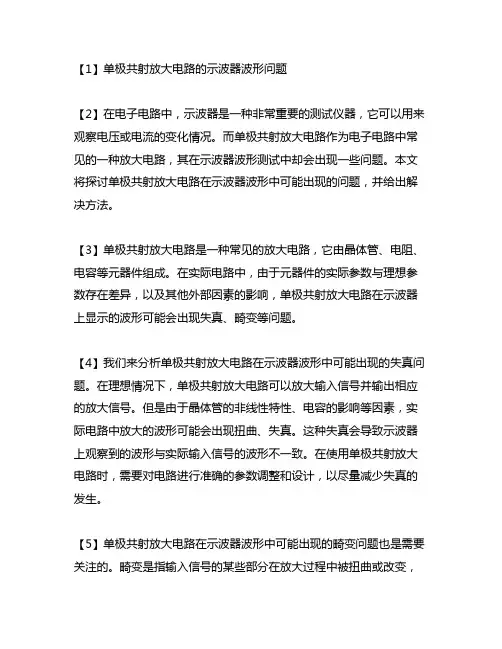

【1】单极共射放大电路的示波器波形问题【2】在电子电路中，示波器是一种非常重要的测试仪器，它可以用来观察电压或电流的变化情况。

而单极共射放大电路作为电子电路中常见的一种放大电路，其在示波器波形测试中却会出现一些问题。

本文将探讨单极共射放大电路在示波器波形中可能出现的问题，并给出解决方法。

【3】单极共射放大电路是一种常见的放大电路，它由晶体管、电阻、电容等元器件组成。

在实际电路中，由于元器件的实际参数与理想参数存在差异，以及其他外部因素的影响，单极共射放大电路在示波器上显示的波形可能会出现失真、畸变等问题。

【4】我们来分析单极共射放大电路在示波器波形中可能出现的失真问题。

在理想情况下，单极共射放大电路可以放大输入信号并输出相应的放大信号。

但是由于晶体管的非线性特性、电容的影响等因素，实际电路中放大的波形可能会出现扭曲、失真。

这种失真会导致示波器上观察到的波形与实际输入信号的波形不一致。

在使用单极共射放大电路时，需要对电路进行准确的参数调整和设计，以尽量减少失真的发生。

【5】单极共射放大电路在示波器波形中可能出现的畸变问题也是需要关注的。

畸变是指输入信号的某些部分在放大过程中被扭曲或改变，导致输出信号的波形不再与输入信号一致。

畸变可能由于电路的频率响应不均匀、谐波失真等原因引起。

为了避免畸变的发生，需要对电路的频率特性进行充分的考虑，选择合适的元器件和参数，以保证在整个频率范围内都能获得良好的波形输出。

【6】针对单极共射放大电路在示波器波形中可能出现的问题，我们可以采取一些解决方法。

可以通过对电路进行精确的参数设计和调整来减少失真和畸变的发生。

可以在电路中加入滤波器、补偿电路等，以提高电路的频率响应和稳定性，从而减少波形的失真和畸变。

另外，定期对电路进行检测和维护也是很重要的，可以及时发现并解决一些潜在的问题，保证电路的正常工作。

【7】在总结本文时，我们需要特别强调单极共射放大电路在示波器波形中可能出现的失真和畸变问题。
