示波器使用方法示波器是一种用来观察和测量电信号波形的仪器,它在电子工程领域中有着广泛的应用。
正确的使用示波器可以帮助工程师快速准确地分析电路中的问题,提高工作效率。
下面将介绍示波器的基本使用方法,希望能对大家有所帮助。
首先,准备工作。
在使用示波器之前,需要确保示波器的电源已经连接并打开,同时调整好屏幕亮度和对比度,以便于观察波形。
另外,还需要准备好测试线和探头,确保它们的连接是正确的。
接下来,连接电路。
将示波器的探头连接到待测电路的信号源上,确保连接的稳固可靠。
在连接时要注意探头的接地线是否连接到了合适的地点,避免出现测量误差。
然后,调整示波器。
根据待测信号的频率和幅度范围,调整示波器的触发模式、水平和垂直灵敏度,以确保波形能够清晰地显示在屏幕上。
在调整过程中,可以利用示波器的自动设置功能来快速调整参数,然后再微调以满足实际需求。
接着,观察波形。
当示波器参数调整完成后,可以开始观察波形。
通过调整触发电平和触发边沿,可以使波形在屏幕上稳定显示。
此时,可以观察波形的周期、频率、幅度等特征,以判断电路工作是否正常。
最后,记录和分析。
在观察到波形后,可以通过示波器的截屏功能或者外部设备来记录波形,以备后续分析和比较。
同时,可以利用示波器的测量功能来获取波形的具体数值,进行进一步的分析和计算。
总结,通过以上步骤的操作,我们可以正确地使用示波器来观察和测量电信号波形。
在实际工程中,示波器是一种非常重要的测试仪器,掌握好示波器的使用方法对于工程师来说至关重要。
希望本文介绍的内容能够帮助大家更加熟练地使用示波器,提高工作效率,解决实际问题。
示波器的使用方法示波器是一种广泛应用于电子领域的仪器,它可以用来观察和测量各种电信号的波形,是电子工程师和技术人员必备的工具之一。
在使用示波器时,正确的操作方法和技巧可以帮助我们更准确地观察和分析信号波形,提高工作效率。
下面将介绍示波器的基本使用方法,希望对大家有所帮助。
首先,准备工作。
在使用示波器之前,我们需要确认示波器的电源和线缆连接正常,同时检查被测信号的频率范围和幅度范围,以确保示波器的参数设置正确。
另外,还需要选择合适的探头,并将其正确连接到被测信号的输入端口上。
接着,调整示波器参数。
在开始观察信号波形之前,我们需要根据被测信号的特点,调整示波器的参数,包括水平扫描速度、垂直灵敏度、触发方式等。
通过调整这些参数,可以使信号波形在示波器屏幕上呈现出清晰的图像,便于我们进行观察和分析。
然后,观察信号波形。
当示波器参数设置完成后,我们可以开始观察被测信号的波形了。
在观察过程中,可以通过调整水平和垂直控制旋钮,对波形进行放大或缩小,以便更清晰地观察波形的细节。
同时,还可以利用示波器的光标功能,对波形的特定部分进行测量和分析。
最后,分析和记录数据。
在观察信号波形的过程中,我们可以根据波形的特点,对信号的频率、幅度、周期等进行分析和计算。
同时,还可以利用示波器的存储功能,将观察到的波形数据保存下来,以备日后参考和分析。
总之,示波器是一种非常重要的电子测量仪器,正确的使用方法可以帮助我们更准确地观察和分析各种电信号的波形。
希望通过本文的介绍,大家能对示波器的使用方法有所了解,能够在实际工作中更好地应用示波器,提高工作效率和准确性。
示波器的应用及使用方法示波器是一种测量仪器,用于显示电信号的波形,通过对电压和时间的测量,可以帮助工程师分析和调试电路。
示波器是电子工程师和电子爱好者的必备工具之一,它在电子领域的应用非常广泛。
一、示波器的应用领域1. 电子设备维修与调试:示波器可以用于检测和分析各种电子设备中的电信号,例如电视机、手机、电脑、音响等。
通过观察信号的波形特征,可以判断故障的原因并进行修复。
2. 电路设计与测试:在电路设计过程中,示波器可以帮助工程师验证设计的正确性,检测信号的失真、干扰等问题,优化电路性能。
同时,示波器还可以用于测试电路的频率响应、阻抗匹配等特性。
3. 通信系统分析:示波器可以用于测试和分析通信系统中的各种信号,例如音频信号、视频信号、射频信号等。
通过对信号的波形、频谱等特征进行观察和分析,可以判断系统的性能和工作状态。
4. 电力系统监测:在电力行业中,示波器可以用于监测和分析电力系统中的电压、电流信号,检测电力质量问题,例如电压波形畸变、电流峰值变动等。
通过对信号的分析,可以判断电力系统的工作状态和稳定性。
5. 教学与科研:示波器是电子教学和科研的重要工具之一,它可以帮助学生理解和掌握电子学原理,进行实验和研究。
二、示波器的基本原理示波器的工作原理是利用垂直和水平的电子束在示波管上形成一个波形图案。
垂直方向上的电子束受到输入电压的控制,水平方向上的电子束由水平扫描器控制。
通过控制电子束的位置和强度,可以在示波管上显示出输入信号的波形。
示波器的主要组成部分包括:1. 垂直放大器:用于将输入信号放大到适当的幅度,通常具有多档可调的放大倍数,以适应不同信号的测量。
2. 水平扫描器:用于控制水平方向上的电子束移动速度和位置,以控制波形显示的时间基准,例如秒/格。
3. 示波管:用于显示波形图案的区域,根据显示方式的不同,可以分为阴极射线示波管(CRT)和液晶显示器(LCD)等。
4. 触发电路:用于控制示波器在输入信号达到特定条件后进行显示,以确保波形的稳定性和可观性。
示例波器的简单使用流程教程1. 简介示波器是一种用来显示电、光、声、力等信号波形的仪器,它广泛应用于电子、通信、医疗等领域。
本文将介绍示波器的简单使用流程,帮助初学者快速上手。
2. 准备工作在开始使用示波器之前,需要进行一些准备工作:•选择合适的示波器:根据需要选择适合的示波器型号,确保满足测量需求。
•连接电源:将示波器连接到电源,确保正常供电。
•连接信号源:将待测信号源与示波器进行连接,确保信号能够正确输入到示波器。
3. 示波器界面示波器的界面通常包括以下几个部分:•波形显示区:用于显示输入信号的波形。
•控制按钮:用于设置示波器的各种参数、模式和功能。
•测量工具:用于对波形进行测量和分析。
4. 测量模式设置使用示波器进行测量之前,需要进行测量模式的设置。
常见的测量模式有以下几种:•时间域测量:显示信号随时间的变化情况,可观察到信号的频率、幅度、占空比等。
•频率域测量:通过傅里叶变换将信号从时域转换为频域,可观察到信号的频谱特性。
•逻辑分析:适用于数字信号的测量,可以显示信号的高低电平、上升下降沿等。
5. 参数设置在进行测量之前,需要设置一些参数来确保测量结果的准确性和稳定性。
常见的参数设置有以下几个:•触发设置:设置示波器触发的方式和条件,确保波形稳定地显示在屏幕上。
•水平设置:设置水平时间基准,调整波形在屏幕上的横向展示。
•垂直设置:调整波形的垂直幅度,使波形在屏幕上适合观察。
6. 波形分析和测量设置好参数后,可以开始进行波形分析和测量了。
示波器提供了一些工具来辅助波形分析和测量,常见的工具有以下几个:•游标:用于测量波形的各种参数,如峰-to-峰值、周期、占空比等。
•自动测量:示波器自带的测量功能,可以自动测量出波形的各种参数。
•存储和回放:示波器可以存储和回放测量到的波形,方便后续分析和比较。
7. 结束使用使用示波器结束后,需要进行一些收尾工作:•关闭示波器:关闭示波器,避免浪费电能和损坏设备。
示波器的使用方法实施步骤1. 准备工作在开始使用示波器之前,需要进行一些准备工作。
这些准备工作包括: - 确保示波器和被测电路之间的连接稳定可靠。
如果连接不好,可能会导致信号失真或测量结果不准确。
- 设置示波器的基本参数,包括时间基准、电压基准和触发条件等。
这些参数的设置将直接影响到后续的测量结果。
2. 调整时间基准时间基准是示波器用来测量信号的时间轴的参考线。
调整时间基准的目的是使示波器显示出准确的信号波形。
调整时间基准的步骤如下: - 将示波器连接到被测电路上,并打开示波器电源。
- 调整时间/位置控制旋钮,使信号波形在示波器屏幕上完整显示,并保证波形的水平直线。
- 使用水平放大控制旋钮或按钮,调整信号波形的水平位置,使其位于示波器屏幕的中央。
3. 调整电压基准电压基准是示波器用来测量信号幅值的参考线。
调整电压基准的目的是使示波器能够准确地显示信号的振幅。
调整电压基准的步骤如下: - 将示波器连接到被测电路上,并打开示波器电源。
- 调整垂直放大控制旋钮或按钮,使信号波形的振幅在示波器屏幕上完整显示,并保证波形的垂直直线。
- 使用垂直位置控制旋钮或按钮,调整信号波形的垂直位置,使其位于示波器屏幕的中央。
4. 设置触发条件触发条件指示示波器在什么情况下开始采集信号。
触发条件的设置能够帮助我们准确地捕获和显示感兴趣的信号波形。
设置触发条件的步骤如下: - 选择合适的触发源,可以是内部触发源、外部触发源或线路某一点上的触发源。
- 调整触发电平,使其与被测信号的电平相匹配。
- 设置触发模式,可以是自动触发、单次触发或连续触发等。
5. 测量信号波形完成上述准备工作后,即可开始测量信号波形。
示波器可以用于测量各种类型的信号波形,例如正弦波、方波、脉冲波等。
根据被测电路的特点和需求,选择合适的测量方式和设置合适的测量参数,来获得准确的测量结果。
6. 分析和处理数据测量完成后,可以对采集到的数据进行进一步的分析和处理。
示波器的使用方法和使用方法。

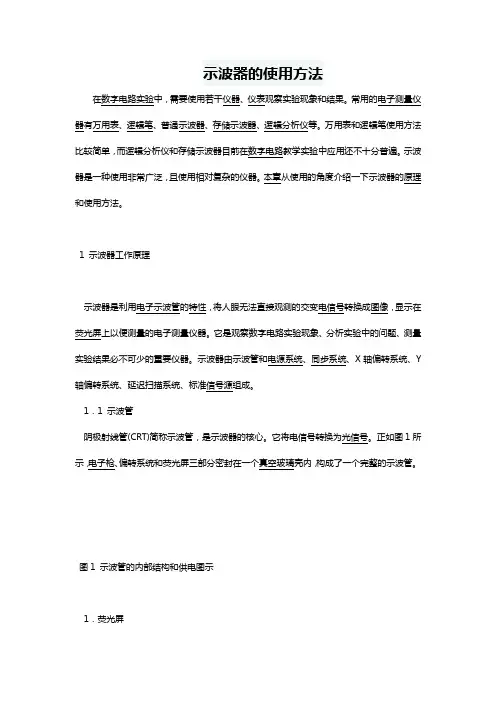

1 示波器工作原理1.1 示波管图1 示波管的内部结构和供电图示1.荧光屏当电子停止轰击后,亮点不能立即消失而要保留一段时间。
亮点辉度下降到原始值的10%所经过的时间叫做“余辉时间”。
余辉时间短于10μs为极短余辉,10μs—1ms为短余辉,1ms—0.1s为中余辉,0.1s-1s为长余辉,大于1s为极长余辉。
一般的示波器配备中余辉示波管,高频示波器选用短余辉,低频示波器选用长余辉。
管,以保护人的眼睛。
2.电子枪及聚焦穿过栅极小孔,奔向荧光屏。
初速度小的电子仍返回阴极。
如果栅极电位过低,则全部电子极电子奔向荧光屏起加速作用。
电子束从阴极奔向荧光屏的过程中,经过两次聚焦过程。
第一次聚焦由K、G1、G2完成,第二阳极A2的电位,能使电子束正好会聚于荧光屏上的一点,这是第二次聚焦。
A1上的第二阳极A2的电压,A2又叫做辅助聚焦极。
3.偏转系统4.示波管的电源为使示波管正常工作,对电源供给有一定要求。
规定第二阳极与偏转板之间电位相近,偏转板的平均电位为零或接近为零。
阴极必须工作在负电位上。
栅极G1相对阴极为负电位(—30V~—100V),而且可调,以实现辉度调节。
第一阳极为正电位(约+100V~+600V),也应1.2 示波器的基本组成从上一小节可以看出,只要控制X轴偏转板和Y轴偏转板上的电压,就能控制示波管显等五部分组成。
图2 示波器基本组成框图加到示波管的Y轴偏转板上。
为了在屏幕上显示出完整的稳定波形,将Y轴的被测信号③迟时间Г2。
扫描电压⑦经X轴放大器放大,产生推挽输出⑨和⑩,加到示波管的X轴偏转扫描正程显示的波形有某一固定辉度,而在扫描回程进行抹迹。
的是两个稳定的、清晰的信号波形。
2 示波器使用型号的示波器,只是从概念上介绍示波器在数字电路实验中的常用功能。
2.1 荧光屏的电压和时间之间的关系。
水平方向指示时间,垂直方向指示电压。
水平方向分为10格,垂直方向分为8格,每格又分为5份。
如何正确使用示波器示波器是一种测量电信号波形的仪器,被广泛应用于电子工程、通信技术、电路测试等领域。
正确使用示波器不仅可以帮助我们准确分析和诊断电路问题,还能提高工作效率和测试精度。
本文将介绍如何正确使用示波器的基本操作步骤和注意事项。
一、示波器的基本构成和工作原理示波器主要由控制器、显示屏、输入接口和电路校准等部分组成。
它通过探头将电路信号输入至示波器,经过信号处理后,在显示屏上以波形的形式显示出来。
示波器的工作原理是通过垂直和水平系统对输入信号进行放大和显示,从而让用户观察到电路的波形。
二、示波器的基本操作步骤1. 连接电路:首先,将示波器与待测电路连接。
正确选择和连接探头的接地端和信号源端,确保能够获取到准确的波形信号。
2. 调整示波器参数:打开示波器电源,调节亮度和对比度等显示参数,确保显示清晰可见。
3. 设置水平和垂直参数:根据待测信号的特征和需要,设置水平方向的时间基准、垂直方向的电压范围和增益等参数。
4. 观察波形:通过调节触发源、触发电平等触发参数,确保波形能够稳定地显示在屏幕上。
观察波形的形状、幅度、周期等特征,并根据需要进行测量和分析。
5. 保存数据:若需要保存波形数据或截屏,可以通过示波器的存储功能或外部存储设备进行保存和备份。
三、示波器的使用注意事项1. 探头选择:根据待测信号的频率和幅度范围,选择合适的探头。
不同探头具有不同的扩展带宽和灵敏度,选择合适的探头能够保证测量的准确性和可靠性。
2. 注意触发:合理设置触发源和触发电平,确保波形能够稳定显示。
如果触发设置不当,将导致波形不稳定或无法显示。
3. 保护示波器:在使用示波器时,避免将高于示波器额定电压范围的信号输入,以免损坏示波器。
4. 阅读操作手册:不同型号的示波器具有不同的参数和操作方法,使用前应仔细阅读示波器的操作手册,并根据手册中的指导进行正确操作。
五、示波器的进一步使用除了基本的波形观察和测量外,示波器还可以进行频谱分析、波形存储、自动测量等高级功能的使用。
示波器的使用流程示波器是一种常见的电子测试仪器,常用于观测、测量和分析电信号的形态、幅度、频率和相位等参数。
它在电子工程师、电子爱好者和研究人员中广泛使用。
本文将介绍示波器的使用流程,帮助读者了解如何正确地操作示波器以获取准确的测试结果。
一、准备工作在开始使用示波器之前,首先需要确保以下几点准备工作已完成:1. 确认电源:连接示波器的电源线并确保电源正常工作。
2. 连接测量信号:根据需要,将待测信号连接到示波器的输入端口。
可以使用探头将信号连接到示波器的BNC插孔上。
3. 调整探头:如果使用探头连接信号源,请在连接之前确认探头的衰减和补偿设置正确。
二、设置示波器参数设置示波器参数可以根据实际需要来调整示波器的采样率、增益、时间基准和触发方式等。
1. 选择采样率:根据需要可以设置示波器的采样率,它决定了示波器对信号进行采样的频率。
采样率过低可能会导致信号失真或丢失细节,采样率过高可能会浪费资源。
2. 调整增益:示波器可以调整信号的垂直幅度,通过调整示波器的增益设置来适应待测信号的振幅范围。
3. 设置时间基准:示波器的时间基准可以调整横轴上的时间刻度。
根据需要可以选择合适的时间范围,以便更好地观察信号的周期性和频率。
4. 选择触发方式:示波器的触发方式可以帮助我们稳定地显示待测信号。
可以选择边沿触发、脉冲触发或者外部信号触发等不同的触发方式。
三、观察和分析信号当示波器的参数设置完成后,我们可以开始观察和分析待测信号了。
1. 显示信号:示波器会将信号显示在屏幕上,通过调整示波器的垂直和横轴设置,可以确保信号在屏幕上完整地显示出来,并使其易于观察和分析。
2. 测量参数:示波器通常提供了一些测量功能,比如幅度测量、周期测量、频率测量等。
可以根据需要使用示波器的测量功能获取信号的具体参数。
3. 捕获和保存数据:示波器通常具有数据捕获和保存的功能,可以将观察到的信号数据保存到示波器的内存或外部存储介质中,以便后续的分析和处理。
示波器基本使用方法- 示波器是一种用于显示和测量电压波形的电子仪器,它可以将电信号转化为可见的波形图像,便于我们观察和分析电路的工作状态。
在使用示波器时,需要注意以下几个方面的基本使用方法。
一、示波器的连接与设置1.连接示波器与被测电路:将示波器的探头与被测电路连接,确保连接稳定且不会造成电路短路。
2.打开示波器电源:按下电源开关,等待示波器启动。
3.设置垂直轴和水平轴参数:调整垂直轴和水平轴的控制旋钮,使波形在屏幕中央以合适的大小和速度显示。
垂直轴控制旋钮主要用来调整波形的幅度,水平轴控制旋钮主要用来调整波形的时间。
4.选择合适的触发方式:根据被测信号的特点选择合适的触发方式,使波形能够同步显示在屏幕上。
常见的触发方式有边沿触发、脉宽触发、视频触发等。
二、示波器的波形测量1.测量电压幅度:通过垂直轴控制旋钮调整波形在屏幕上的高度,结合刻度尺可以读出波形的电压幅度。
2.测量时间间隔:通过水平轴控制旋钮调整波形在屏幕上的宽度,结合刻度尺可以读出波形的时间间隔。
3.测量频率:通过测量波形的周期,结合公式“频率=1/周期”可以计算出信号的频率。
4.测量相位差:通过观察和比较两个信号的波形在屏幕上的相对位置,可以大致判断它们之间的相位差。
5.测量上升沿和下降沿时间:通过观察波形在屏幕上的上升沿和下降沿部分,结合刻度尺可以读出它们的时间。
三、示波器的注意事项1.注意安全:在使用示波器时,需要注意避免触电和短路等安全问题。
特别是当被测电路中存在高压或大电流时,更需要谨慎操作。
2.注意探头补偿:在使用示波器前,需要进行探头补偿以消除探头电缆的电容和电阻对测量结果的影响。
补偿方法是:将探头连接到示波器的补偿方波输出端口,调整探头上的补偿电容,使方波在屏幕上呈现出标准的正弦波形。
3.注意信号幅度:在测量信号时,需要注意信号的幅度是否在示波器的测量范围内。
如果信号幅度过大,可能会导致波形失真或损坏示波器;如果信号幅度过小,可能会导致波形无法显示或显示不准确。

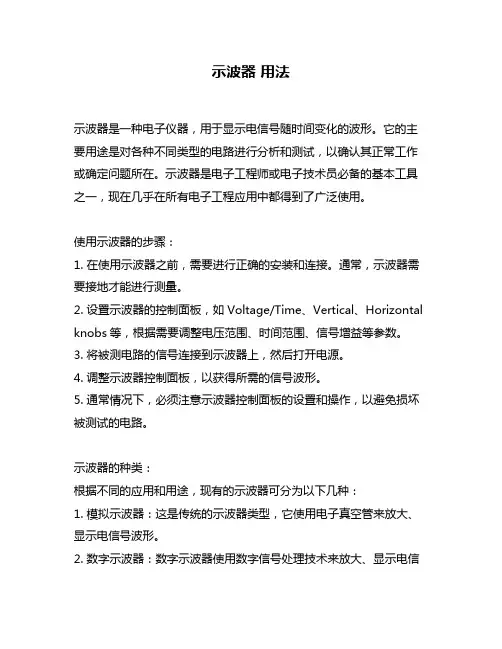

示波器用法示波器是一种电子仪器,用于显示电信号随时间变化的波形。
它的主要用途是对各种不同类型的电路进行分析和测试,以确认其正常工作或确定问题所在。
示波器是电子工程师或电子技术员必备的基本工具之一,现在几乎在所有电子工程应用中都得到了广泛使用。
使用示波器的步骤:1. 在使用示波器之前,需要进行正确的安装和连接。
通常,示波器需要接地才能进行测量。
2. 设置示波器的控制面板,如Voltage/Time、Vertical、Horizontal knobs等,根据需要调整电压范围、时间范围、信号增益等参数。
3. 将被测电路的信号连接到示波器上,然后打开电源。
4. 调整示波器控制面板,以获得所需的信号波形。
5. 通常情况下,必须注意示波器控制面板的设置和操作,以避免损坏被测试的电路。
示波器的种类:根据不同的应用和用途,现有的示波器可分为以下几种:1. 模拟示波器:这是传统的示波器类型,它使用电子真空管来放大、显示电信号波形。
2. 数字示波器:数字示波器使用数字信号处理技术来放大、显示电信号波形。
它的优点是数据处理速度快,波形显示更精细,并且可以保存测量结果等。
3. 数字存储示波器:数字存储示波器是数字示波器的一种高级形式,可以记录、存储测量结果以进行后续分析,该功能使其在研究性质的实验及大量测量时无可替代。
4. 混合型示波器:混合型示波器是将数字示波器和模拟示波器的优点进行结合而形成,同时用数字技术实现波形的显示,并利用模拟技术实现采样。
总之,示波器是一款广泛应用的电子仪器,是电子工程师或电子技术员必备的基本工具之一。
使用正确、选择正确的示波器种类将有助于实现更准确的测量并为研发工作提供更好的数据支持。
示波器测试项目操作方法
示波器是一种用来测量和显示电信号的仪器。
下面是一些示波器常见的测试项目和操作方法:
1. 测量信号频率:示波器可以测量信号的频率,可以通过示波器的旋钮或菜单选择相应的测量模式,然后将信号接入示波器的输入端口,示波器将会自动显示信号的频率。
2. 测量信号幅度:示波器可以测量信号的幅度,可以通过示波器的旋钮或菜单选择相应的测量模式,然后将信号接入示波器的输入端口,示波器将会自动显示信号的幅度。
3. 观察信号波形:将信号接入示波器的输入端口后,示波器会将信号转换为图形显示,可以通过示波器上的控制按钮或旋钮来调整观察的时间轴和电压轴的范围,从而观察到完整的信号波形。
4. 测量信号的时间参数:示波器可以测量信号的时间参数,如频率、周期、上升时间、下降时间等。
可以通过示波器的旋钮或菜单选择相应的测量模式,然后将信号接入示波器的输入端口,示波器将会自动计算并显示所选参数的数值。
5. 捕获和保存波形:示波器可以捕获和保存当前的波形图像或数据,并将其保存到内部存储器或外部设备上。
可以通过示波器上的保存按钮或菜单选项来完成
这些操作。
保存的波形可以用于后续的分析和比较。
6. 测量信号的相位差:示波器可以测量信号的相位差,可以通过示波器的旋钮或菜单选择相应的测量模式,然后将两个信号分别接入示波器的两个通道的输入端口,示波器将会自动计算并显示相位差的数值。
以上是一些示波器常见的测试项目和操作方法,具体的操作方法可能会因示波器型号和品牌而有所不同,请根据具体的示波器操作手册进行操作。
示波器操作规程一、引言示波器是一种用于观察和分析电信号波形的仪器,广泛应用于电子、通信、自动控制等领域。
为了确保示波器的正确使用,本文将详细介绍示波器的操作规程。
二、示波器的基本原理示波器通过将电信号转换为可视化的波形图形,匡助用户分析信号的频率、幅度、相位等特征。
示波器的基本原理包括输入信号的采样、放大和显示等过程。
三、示波器的准备工作1. 确保示波器和被测电路处于断电状态。
2. 检查示波器的各个部件是否完好,包括电源线、探头等。
3. 将示波器与被测电路连接,确保连接正确可靠。
四、示波器的操作步骤1. 打开示波器电源,待示波器启动完毕后,进入操作界面。
2. 调整示波器的触发模式,选择适当的触发源和触发方式。
3. 设置示波器的时间基准,根据被测信号的频率选择合适的时间量程。
4. 调整示波器的垂直放大系数,使波形在显示屏上占满合适的范围。
5. 根据需要,选择示波器的扫描方式,包括自动扫描和单次扫描。
6. 调整示波器的触发电平和触发沿,确保波形能够稳定地显示在屏幕上。
7. 如果需要测量波形的特征参数,如幅值、频率等,可以通过示波器的测量功能进行测量。
8. 注意观察示波器的显示屏,确保波形清晰、稳定,并根据需要进行调整。
9. 在完成测量后,关闭示波器电源,断开示波器与被测电路的连接。
五、示波器的注意事项1. 在操作示波器时,应避免触摸电路板上的导电部份,以免发生触电事故。
2. 示例器的探头应正确连接,避免短路或者接反,以免损坏示波器或者被测电路。
3. 在调整示波器的参数时,应缓慢调节,避免蓦地变化引起不必要的干扰。
4. 长期使用示波器时,应注意散热,避免过热损坏仪器。
5. 示波器应存放在干燥、通风的环境中,避免受潮或者受到其他外界环境的影响。
六、示波器的维护保养1. 定期清洁示波器的外壳和显示屏,使用干净柔软的布擦拭,避免使用化学溶剂。
2. 示波器的探头应定期校准,确保测量的准确性。
3. 若示波器浮现故障或者异常情况,应及时联系专业维修人员进行检修。
示波器的工作原理和使用方法示波器是一种常见的电子测试仪器,它可以用来观测和分析电信号的波形、幅度、频率等参数,是电子工程师和电子爱好者必备的工具之一。
本文将介绍示波器的工作原理和使用方法,帮助读者更好地理解和应用示波器。
一、示波器的工作原理示波器的主要功能是显示电信号的波形,它的工作原理可以简单地概括为:将待测信号与参考信号进行比较,然后将结果显示在屏幕上。
具体来说,示波器的工作原理如下:1. 信号输入示波器的输入端口接收待测信号,可以是电压、电流、频率等类型的信号。
通常示波器有多个输入通道,可以同时显示多个信号波形。
2. 信号放大示波器将输入信号放大,以便更好地观测和分析。
放大倍数可以手动调节或自动调节。
3. 参考信号示波器的参考信号可以是一个内部信号源,也可以是外部信号源。
参考信号和待测信号进行比较,产生一个测量结果。
4. 比较和显示示波器将待测信号和参考信号进行比较,然后将结果显示在屏幕上。
通常示波器的屏幕是一个二维坐标系,横轴表示时间,纵轴表示电压或电流,信号波形在坐标系中显示为一条曲线。
二、示波器的使用方法示波器是一种复杂的测试仪器,需要一定的使用技巧和经验才能正确地进行测量和分析。
下面介绍一些示波器的使用方法,帮助读者更好地应用示波器。
1. 连接示波器首先需要将待测信号连接到示波器的输入端口,通常使用BNC 接口或者探头连接。
接口和探头需要选择合适的类型和规格,以保证信号传输的质量和准确性。
2. 调整示波器在进行测量之前,需要对示波器进行一定的调整。
包括选择合适的通道、选择合适的触发方式、调节放大倍数等。
示波器的每个参数都会对测量结果产生影响,需要根据实际情况进行调整。
3. 观测信号当示波器调整完成后,可以开始观测待测信号的波形。
通常可以通过调节触发电平、触发边沿、触发延迟等参数来获取更清晰、更准确的信号波形。
观测时需要注意信号的幅度、频率、周期等参数,以便分析信号的特性和问题。
4. 分析信号示波器可以用来分析信号的各种特性和问题,包括幅度、频率、相位、峰峰值、周期、占空比等。
示波器的使用方法步骤
示波器的使用方法步骤如下:
1. 准备工作:将示波器与电源连接,确保仪器的电源已经打开。
2. 连接测量对象:使用测试探头将示波器与待测电路连接。
探头一端插入示波器的输入通道,另一端接触或插入待测电路的信号引脚。
3. 调整通道设置:选择要观察的通道,并在示波器面板上调整相应的控制参数。
常见的设置包括:垂直缩放(设置信号幅度)、垂直位移(调整信号的基准线)、水平缩放(设置时间尺度)和水平位移(调整信号在水平方向上的位置)。
4. 设置触发条件:触发是示波器开始数据采集和显示的条件,可以是信号电平、边沿触发等。
在示波器面板上设置适当的触发条件,确保信号能够稳定地显示在屏幕上。
5. 打开示波器:将示波器的电源开关打开,观察屏幕上的波形显示。
6. 调整探头补偿:探头补偿是为了保证探头测量的准确性和保证信号的传输质量。
在示波器提供的通道校准功能中,可以进行探头补偿的校准操作。
7. 分析波形:根据需要,可以分析波形的特征,如幅值、频率、周期、占空比
等。
8. 调整显示方式:根据需要,可以调整示波器的显示方式,如时间基准、触发方式、触发电平等。
9. 结束测量:完成测量后,关闭示波器电源,并断开与电路的连接。
请注意,在使用示波器前,需要仔细阅读设备操作手册,并遵循安全操作规范,以确保测量的安全和准确性。
示波器的使用实验操作流程实验目的掌握示波器的基本使用方法,了解示波器的操作流程。
## 实验器材 - 示波器 - 示波器探头 - 信号发生器 - 信号线 - 电阻实验步骤步骤一:准备实验器材1.将示波器放置在平稳的台面上,接通电源。
2.将示波器探头插入示波器的探头插孔,并将探头插头拧紧。
3.连接信号发生器的输出端口与示波器的输入端口,使用信号线将它们连接起来。
4.若实验中需要使用外部电路,则准备好相应的电阻等器材。
步骤二:调整示波器参数1.打开示波器,并调整屏幕亮度和对比度,使得波形清晰可见。
2.调整示波器的扫描速度,根据实验需要选择合适的时间/频率范围。
3.设置示波器的触发方式,可以选择自动触发或外部触发,根据实验需要进行调整。
4.调整示波器的垂直和水平刻度,使得波形在屏幕上合适地显示。
步骤三:连接电路并进行测量1.将电阻或其他待测元件接入电路中,确保电路连接正确。
2.调整信号发生器的频率和幅度,使得待测信号在示波器屏幕上可见。
3.使用示波器探头将待测信号的输入引出,并与示波器的输入端口连接。
4.调整示波器的通道和触发方式,确保测得的信号清晰稳定。
5.使用示波器的测量功能,如测量频率、幅值、相位等参数。
6.根据实验需求,记录测量结果,并进行必要的数据处理和分析。
步骤四:实验结束1.实验完成后,关闭示波器和信号发生器。
2.将示波器探头从示波器的插孔上拔出,并将其妥善放置。
3.整理实验器材和连接线,保持实验台面整洁。
4.根据实验要求整理实验报告,详细记录实验过程和结果。
注意事项1.在进行实验操作前,仔细阅读示波器和信号发生器的使用说明书,了解各个操作按钮和接口的功能和使用方法。
2.在连接电路过程中,确保电路连接正确,避免短路和错误的测量结果。
3.在调整示波器参数过程中,注意保护示波器屏幕,避免受到机械碰撞或高静电等可能造成损坏的因素。
4.实验过程中遇到问题,及时寻求老师或助教的帮助和指导。
5.完成实验后,及时清理实验器材并将其归位,保持实验环境整洁。
常用的示波器操作方法有
1. 打开示波器电源,并将示波器与待测电路或信号源相连。
2. 调节示波器的时间基准,以确定水平轴的时间量度。
3. 调节示波器的垂直轴增益,以确定垂直轴的电压量度。
4. 调节水平触发器以选择要显示的信号的时间起始点。
5. 调节触发电平和触发边沿以进行触发设置,确保信号在屏幕上稳定显示。
6. 根据需要选择合适的触发模式,如自由运行模式、单次触发模式或外部触发模式。
7. 选择合适的触发源,可以是内部触发源,也可以是外部触发源。
8. 调整示波器的触发延迟,以确保信号的突发部分能够完整显示。
9. 根据需要选择相应的显示模式,如实时模式、平均模式或峰值检测模式。
10. 调整示波器的水平扫描速率,以获得所需时间分辨率。
11. 观察示波器屏幕上显示的波形,并分析所测量信号的特征和参数。
12. 根据需要进行测量参数的计算,如频率、幅度、周期、占空比等。
13. 如有需要,可以使用示波器的光标或测量功能进行更准确的信号分析和测量。
14. 当完成测试后,关闭示波器电源,并断开示波器与待测电路或信号源的连接。
★目的:介绍示波器的使用方法,使相关人员能正确操作示波器。
★示波器的概述
示波器是利用电子束的电偏转来观察电压波形的一种常用电子仪器,主要用于观察和测量电信号。
下图1为我厂常用的20MHz的双踪示波器。
★示波器的操作方法
第一步骤:示波器的连接
1)连接电源线
用220V AC线把示波器连上220V市电。
(如上图2)
2)连接信号线
将探头插入到示波器左边的CH1接口并顺时针扭动半圈(如上图3)。
当探头接在示波器的CH1通道上时,模式开关须打在CH1上(如下图4)。
当探头接在示波器的CH2通道上时,模式开关须打在CH2上。
(如下图5)
图 1
图 2 图 3
探头接在
CH1通道上
3) 信号耦合开关的选择(AC GND DC )
信号耦合开关一般紧挨着输入通道,CH1通道和CH2通道各有1个。
当只用来观察被测信号中的交流成分时,将开关拔至AC 档(本厂一般选择此档);当信号的直流成份和交流成分都要观察或信号的频率较低时,将开关拔至DC 档;当开关拔至GND 档时,输入端处于接地状态,用以确定输入端为零时光迹所在位置。
(如下图6)
第二步骤:开机与光迹调节 上述步骤完成后,接下来需要开机预热和调节光迹。
(如下图7和图8)
1) 开机(POWER ) 按电源键开机,开机后电源指示灯会亮。
电源按键旁一般标有英文单词power 。
2) 亮度调节(INTENSITY )
如果光迹的亮度正常,就不需要调节。
当亮度不正常时,我们就左右调节亮度旋纽,顺时针旋转为增亮,逆时针为调暗。
亮度调节旋纽旁一般会标有“INTE ”的字样。
亮度的英文单词为 intensity 。
注意亮度不宜太高,以免影响示波器的使用寿命。
3) 聚焦调节(FOCUS )
用以调节示波管电子束的焦点,使显示的光点成为细而清晰的圆点。
当光束正常时,我们也不需要调节,只有在光束太粗或不清晰时,我们左右调节聚焦旋纽,使光束处于细而清晰的状态。
聚焦调节旋纽旁一般会标有“FOCUS ”的字样。
聚焦的英文单词为focus 。
4) 光迹平行度调节(TRACE ROTATION )
图 5 电源开关 电源指示灯 亮度调节 聚焦调节 图 7 光迹平行度调节
光 迹 图 8 正弦波信号光迹 模式开关选择
CH1通道 图 6
图 4 模式开关选择 CH2通道 探头接在 CH2通道上 信号耦合 选择开关
当光束与示波器上的刻度线不平行时,我们就要左右调节旋纽,使光束处于平行状态。
如光束已为平行状态,我们就不需要去调节。
此旋纽旁一般会有英文单词“TRACE ROTATION”。
在这里Trace 为光迹的意思,rotation为旋转的意思。
第三步骤:连接信号输入源
前面的两个步骤为测试前的准备工作。
准备工作做好后,我们就要把示波器的输入端(探头)与被测信号的输出端(功放板的喇叭端子)正确连接好。
下图9为我厂常用的示波器探头,圆的一端用来连接示波器,红色鄂鱼夹用来连接喇叭端子正极,黑色鄂鱼夹连接喇端子负极。
第四步骤:垂直与水平参数调节
当示波器有信号输入时,示波器上会有相对应的波形显示,为了使示波器上显示的波形能直观明了地反应出被测量的信号状态,我们须要调节示波器的垂直与水平参数。
垂垂控制部分的调节:
垂直控制部分的调节是调节被测信号电压量在示波器上的显示状态。
1)垂直位移(POSITION)
用以调节光迹在垂直方向的位置。
当我们旋动此旋钮时,波形会跟着上下移动。
正常情况下我们把光迹调在居中位置。
如已居中,则不需要调节。
位移旋纽旁边会有“POSITION”字样,Position 的英文意思为调整位置。
垂直位移旋钮旁会标有上下箭头(如下图10)。
通常会有两个旋纽,一个在左边,用来调节CH1信号波形在屏幕的垂直位置;另一个在右边,用来调节CH2信号波形的垂直位置。
图9
2)电压系数选择开关(VOLTS/DIV)
共有10个档可供选择,依次为5mV、10mV、20mV、50mV、0.1V、0.2V、0.5V、1V、2V、5V。
示波器屏幕上的波形,每一竖格代表的电压大小就是对应档位的电压量。
VOLTS/DIV通常我们读为“伏每格”。
Voltage中文译为电压,div中文译为分格。
(如上图11)
例如:我厂某一型号的功放,喇叭输出端电压峰峰值为4V ,为了使信号波形在示波器上的显示直观,我们就要让这4V电压显示在示波器的中间4格上(注:示波器的竖格共有8格),那么电压选择开关档位就需要打在1V上。
同样,VOLTS/DIV开关也有左右两个,左边的调节CH1信号波形,右边的调节CH2信号波形。
水平控制部分的调节:
水平控制部分的调节是调节被测信号时间量在示波器上的显示状态。
3)水平位移(POSITION)
用以调节光迹在水平方向的位置。
当我们旋动此旋钮时,波形会跟着左右移动。
水平位移只有1个旋纽,通常位于示波器面板的上半部分,旋纽旁除有“POSITION”字样外,旁边还会标有左右箭头。
4)时间系数选择开关(TIME/DIV)
同样也有多个档可供选择(见下图10),有微秒(uS)、毫秒(mS)、秒(S)三个时间单位,越往右时间系数越小。
示波器上每一横格信号波形的时间值就是对应档位的单位时间。
TIME/DIV 通常我们读为“秒每格”。
time中文译为时间,div中文译为分格。
例如:我厂在测试功放时,用1KHz的正弦波信号作为输入源。
1KHz的信号,周期为1mS,为了使信号波形在示波器上的显示处于最佳状态,我们就要让每个周期的信号显示在2~5格上,(注:示波器的横格共有10格),那么时间选择开关档位就需要打在0.5mS或0.2mS上。
图10 图11
图10 时间系数
选择开关
垂直位移
★备注
示波器的接线,各参数的调节需要专门的技术人员在产线测试前弄好,一旦调好后,QC等其它人员不得随意私自调节,如发现问题,可以尽快通知相关人员处理。
