直放站及室内分布系统的原理现代都市中建筑物越来越高、越来越多、越来越密集，移动通信的无线电信号在其间受到阻挡而衰减，再加上全封闭式的外装修，对无线电信号的屏蔽和衰减特别厉害，很难进行正常的通信。

怎样改善该类型覆盖区域的无线信号覆盖质量无疑成为城市网络覆盖中一个很重要的研究课题。

在现今的CDMA网络中，用于改善如上问题的技术方法主要有：引入直放站和采用室内分布系统。

1．直放站工作原理什么是直放站？直放站，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备，属于中继放大设备。

直放站的基本功能就是将入射信号放大后再转发出去，是一个射频信号功率增强器。

直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，通过滤波器对所拾取的信号进行处理，将滤波后的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基站与手机的信号传递。

CDMA直放站应用于CDMA移动通信网络中，双向中继无线信号延伸无线覆盖区，实现对特殊地形的覆盖，消除覆盖盲区，调配小区业务，平衡各小区的话务量，在“导频污染”地区强化主导频等等，以达到低成本扩大无线网络覆盖范围、优化网络的目的。

CDMA移动通信中无线直放站主要由施主天线、重发天线、馈缆系统、直放主机、电源及保护系统以及防雷、避雷系统等部分组成。

如图1-1所示了CDMA移动通信直放站原理图。

图表1-1 CDMA移动通信无线直放站原理图1.1直放站常见分类根据使用场合及功能上的差异，通信系统常见的直放站类型主要有：无线同频直放站、光纤直放站和移频直放站（1）无线同频直放站下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。

在上、下行回路中，各使用了多级滤波器，滤除带外噪声和杂散信号，提高上、下行信道之间的隔离度。

(2) 光纤直放站将收到的信号，变换成光信号，传输后又恢复成电信号再发出。

直放站设备原理1 直放站简介移动通信直放站是对移动通信信号直接放大的一种同频中继站。

它不改变原信号的频率，也不对信号所携带的信息作任何处理。

当然它会引起一些波形畸变和相位偏移。

在正常情况下这对通信没有明显得影响，但这也正是直放站要避免的问题，尽量使波形畸变更小和相位偏移更小。

我们知道GSM通信由上行信号和下行信号组成，又因为上行信号和下行信号的频段与方向不同，所要求的信号强度也不同，因此直放机必须具备对上下行信号分别进行处理的能力。

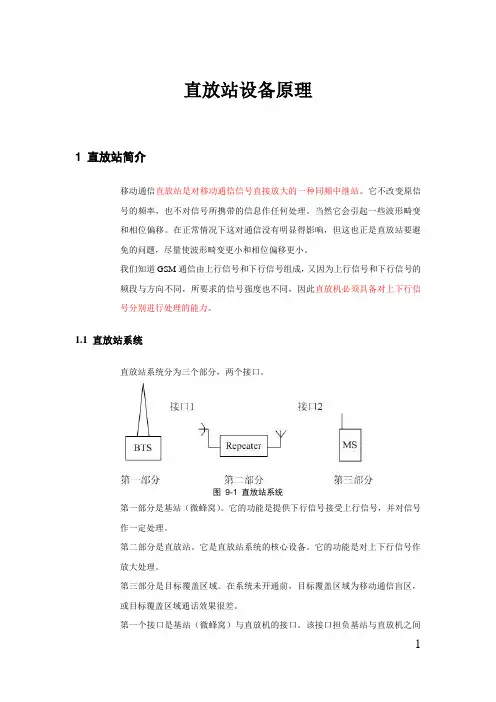

1.1 直放站系统直放站系统分为三个部分，两个接口。

图9-1 直放站系统第一部分是基站（微蜂窝）。

它的功能是提供下行信号接受上行信号，并对信号作一定处理。

第二部分是直放站。

它是直放站系统的核心设备。

它的功能是对上下行信号作放大处理。

第三部分是目标覆盖区域。

在系统未开通前，目标覆盖区域为移动通信盲区，或目标覆盖区域通话效果很差。

第一个接口是基站（微蜂窝）与直放机的接口。

该接口担负基站与直放机之间的通信任务。

基站的下行信号经过该接口到达直放机；手机的上行信号经过该接口传到基站。

根据实际情况，该接口可以是无线接口也可以是有线接口。

无线接口是通过基站收发天线与直放机收发天线之间的通信实现的。

直放机收发天线通常是收发合一的，一般由高增益的定向天线来担任，如八木天线，平板天线，栅格天线等。

有线接口则是通过电缆将微蜂窝与直放机直接相连而成。

第二个接口是直放机与目标覆盖区域的接口。

该接口只能是无线接口。

它通过重发天线将下行信号发射到空间，供手机接收；同时收集手机上行信号送至直放站。

1.1.1 直放站的工作原理施主天线（或通过电缆）接收基站下行信号，然后通过环形双工器送入下行滤波器，下行滤波器将滤除下行信号中的部分带外噪声。

之后下行信号进入下行低噪放，下行低噪放具有抑制带内噪声，提升有用信号电平的功能。

低噪放具有60dB的增益。

低噪放的输出再通过下行滤波器滤除带外噪声后由下行功放放大。

直放站的指标调试及整体测试直放站由于其投资少，构造简单、安装方便等特点，被广泛应用于一些弱信号区域或信号盲区，已成为无线网络优化的一个重要选择。

这里介绍了直放站的工作原理，然后详细地分析了直放站的各项调试指标，最后还讨论了直放站安装完成后衡量其工作性能必需测量的4项整体指标。

随着挪动通信用户数量的急剧增长，挪动用户对蜂窝挪动通信系统的覆盖范围和信号质量要求也越来越高，挪动通信直放站以其有效性和经济性得到广泛应用。

与基站相比，直放站由于其投资较少、构造简单、安装方便灵敏等优点，广泛应用于一些弱信号区域或盲区，如电梯、地下车库、宾馆、山上风景区、地铁、隧道等场所，并能有效地改善这些地区的通信质量。

目前，直放站已经成为无线网络优化的一种重要手段和延伸网络覆盖间隔的一个优选方案。

直放站的设计与安装是否合理，对其各项指标的测试就显得及其关键且有重要的现实意义。

1、直放站的工作原理直放站〔Repeater〕的根本功能是一个射频功率增强器，在无线通信传输过程中起到信号增强的一种无线电发射中继设备。

在挪动通信系统中，直放站位于基站与挪动台之间，中继传输两者间的双向射频信号，用来填补基站覆盖盲区或延伸覆盖区。

直放站与基站不同，没有基带处理电路，不解调无线信号，没有容量扩展，其原理框图如图1所示。

图1直放站应用原理图2、直放站的指标调试为使直放站安装符合工程设计要求，并尽可能小地减少对其它挪动网络造成干扰，就必须在直放站安装时对以下技术指标进展严风格试。

2.1根本工作频带GSM900直放站的工作频带应满足上行：890～909MHz，下行：935～954MHz。

为适应部分站点的特殊需要〔如抑制竞争对手信号或抑制干扰〕，要求宽带直放站的带宽在2～19MHz范围内可调，详细工作频带的设置按设计文件〔方案〕的要求。

2.2带内平坦度在直放站输入信号和增益保持不变的情况下，在直放站输出端测试在直放站有效工作带宽内的不同频率上最大和最小输出信号的差值〔峰峰值〕。

一．直放站工作原理GSM/CDMA直放站监控系统（监控模块）是监控中心与各部件配合工作的核心控制模块，主要实现各监控点（直放站）的数据采集与传送。

直放站工作原理及监控系统原理如图2、图3所示。

图2直放站工作原理图图3直放站监控系统框图二．室内直放站布线1.室内覆盖其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

室内覆盖系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；同时，使用微蜂窝系统可以分担室外宏蜂窝话务，扩大网络容量，从整体上提高移动网络的服务水平。

2.实现室内覆盖的技术方案可分为三种：微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。

适用于覆盖范围较大且话务量相对较高的建筑物内，在市区中心使用较多，解决覆盖和容量问题。

宏蜂窝无线接入方式是以室外宏蜂窝作为室内覆盖系统的信号源，即无线接入方式。

适用于低话务量和较小面积的室内覆盖盲区，在市郊等偏远地区使用较多。

直放站（Repeater）在室外站存在富余容量的情况下，通过直放站（Repeater）将室外信号引入室内的覆盖盲区。

微蜂窝有线接入方式改善高话务量地区的室内信号覆盖，微蜂窝是最佳解决方案。

与宏蜂窝方式相比，微蜂窝方式是更好的室内系统解决方案。

微蜂窝方式的通话质量比宏蜂窝方式要高出许多，对宏蜂窝无线指标的影响甚小，并且具有增加网络容量的效果。

但微蜂窝在室内使用时，受建筑物结构的影响，使其覆盖受到很大限制。

对于大型写字楼等，如何将信号最大限度、最均匀地分布到室内每一个地方，是网络优化所要考虑的关键。

且微蜂窝方式的弱点在于成本较为昂贵，需要进行频率规划，需要增建传输系统，网络优化工作量大。

因此，对宏蜂窝方式亦或微蜂窝方式的选取，需要综合权衡移动网络和运营商的多方面因素才能定夺。

宏蜂窝无线接入方式宏蜂窝方式的主要优势在于成本低、工程施工方便，并且占地面积小;其弱点在于对宏蜂窝无线指标尤其是掉话率的影响比较明显。

要简单的，那学不简单：图片（希望你能看得懂）放大器：即功放、用以实现信号放大的模块，比如一-25 dbm大小的信号进入一增益既放大系数为55dbm的放大器输入端,根据计算那么放大器的输出端信号应为-25dbm + 55dbm = 30dbm。

滤波器：通过有用频率信号抑制无用频率信号的部件或设备。

低噪声放大器：位于接收机的最前端，要求噪声越小越好，并有一定的增益抑制后面各级噪声对系统的影响，但为了不使后面的混频器过载，它的增益又不宜过大。

输入端必须与天馈滤波器有很好的匹配，以达到功率输出最大。

衰减器：其主要用途是调整整机的增益，既通过其可有效调节整机的输出功率。

功分器：进行功率平均分配的器件。

比如一台无线站要安装两面发射天线，可以用一个二功分和主机的输出相接，然后二功分的两个输出端分别和两面天线相连，即可，且其两面天线的输出功率一样。

耦合器：从主干通道中提取出部分信号的器件。

按耦合度大小分为5、10、15、20…. dB不同规格；从基站提取信号可用大功率耦合器（300W）。

馈线：是传输高频电流的传输线。

天线：是将高频电流或波导形式的能量变换成电磁波并向规定方向发射出去或把来自一定方向的电磁波还原为高频电流的一种设备。

噪声系数：噪声系数是指被测直放站在工作频带范围内，正常工作时输入信噪比与输出信噪比的比，用dB表示。

室外覆盖用直放站噪声系数NF≤4dB室内覆盖用直放站噪声系数NF≤6dB对于和基站以耦合方式工作的直放站前向噪声系数不作要求。

传输时延：传输时延是指被测直放站输出信号对输入信号的时间延迟。

宽带直放站≤1.5μs；(应用声表面滤波器的宽带直放站≤5μs)选频直放站≤5.0μs；互调产物：当工作频带内有两个及以上信号输入直放站后，由于直放站的非线性而在其输出端口产生的与两个或多个输入信号有特定关系的产物为互调产物。

同杂散发射要求，但工作频带内互调应≤-36dBm或≤-66dBc。

林哥，你给我下基站的手动测试资料及一些报告模板给我好吧，我想有空时学学，关于WAPI 我想在原理方面再慢慢向梁哥学习，你建议如何？。

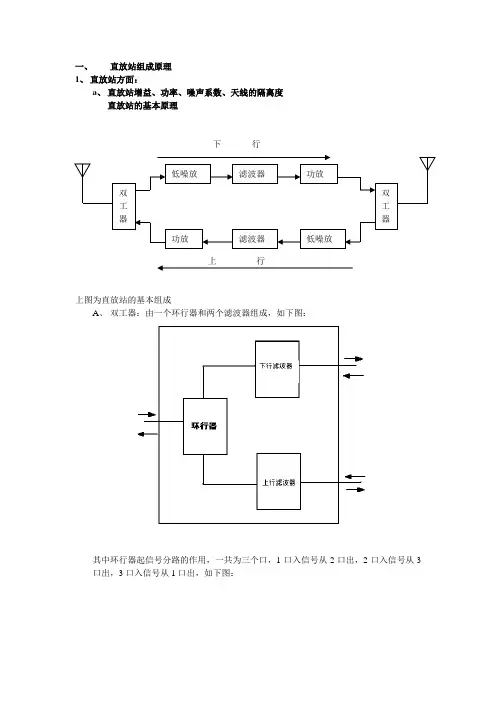

一、直放站组成原理1、直放站方面：a、直放站增益、功率、噪声系数、天线的隔离度直放站的基本原理下行上行上图为直放站的基本组成A、双工器：由一个环行器和两个滤波器组成，如下图：其中环行器起信号分路的作用，一共为三个口，1口入信号从2口出，2口入信号从3口出，3口入信号从1口出，如下图：滤波器为带通滤波器，分别为上行滤波器及下行滤波器，起滤除通带外信号的作用，要求对通带内信号衰减小而通带外衰减大，一般来说，通带内衰减在0.5到1.0dB之间，通带外衰减随距中心不同而不同，通带外衰减曲线越陡峭则带外衰减特性越好B、滤波器为带通单工滤波器，分上、下行，一般用于低噪放与功放之间，起滤波及匹配作用，其特性同双工器中的滤波器C、低噪放是一种低噪声放大器，其主要指标有噪声系数、增益、放大带宽及平坦度，其噪声系数一般在0.5到1.5dB之间，直放站噪声系数主要由其决定，且直放站增益一般其上面调节；主要用于直放站上、下行链路的前级放大器，干放的上行放大器1、增益及其调节方法：A、增益：线性工作范围内对输入信号的最大放大倍数，其调节调节范围为最大增益与最小增益的的差值B、数字衰减方法：此方法增益可调值一般为31dB，步长为1dB，由5位数码开关控制，其衰减值分别为1dB、2dB、4dB、8dB、16dB，共31dB，用此方法进行衰减调节的直放站增益误差较小10dB之内为±1dB，10到31dB之内为±1.5dBC、模拟电压调节方法：此方法增益可调值不定，主要采用模拟电压调节其内部的PIN二极管的衰减量，其衰减量一般不准确，对直放站进行调节难度较大，工程上主要调节方法有：（1）用一字螺丝刀调节电位器来控制PIN二极管的衰减量（2）用键盘或笔记本电脑来调节其内部的数控电位器的电阻来控制PIN二极管的衰减量（3）采用多个电位器，用单刀多挚开关来调节衰减量2、噪声系数及衰减量与直放站噪声系数的关系A、噪声系数：在工作频带范围内，正常工作时输入信噪比与输出信噪比的差值。
