2015-2016学年第一学期期末考试《土木工程制图》大作业

120分
已知线段AB的投影图，试将AB分成 2 ：1 两段，求分点C 的投影。

•
参考
答
案：
220分
已知点 A的正面投影和侧面投影, 求其水平投影。

•
参考
答
案：
320分
已知A、B、C点的两面投影，求作其第三投影，并判断点对投影面的相对位置。

•
参考答案：
420分
已知△ABC给定一平面，试判断点D是否属于该平面。

•
参考答案：
一、其他题共5题，100分
120分
补绘H投影，并球面上A、B、C、D四点的另两面投影。

•
参考
答
案：
220分
求形体的H投影
•
参考
答
案：
320分
求圆柱表面上A、B两点及曲线EF的三面投影。

•
参考
答
案：
420分完成带切口圆锥的H、W投影
•
参考答案：
一、其他题共5题，100分
120分请根据轴测图绘制相对应的三视图
•
参考
答
案：
220分请根据轴测图绘制相对应的三视图
•
参考答案：
320分根据平面立体的正投影图画其正等轴测图
•
参考
答
案：
420分根据平面立体的正投影图画其正等轴测图
•
参考答案：
一、其他题共4题，100分
125分根据投影图绘制图中剖面图
•
参考
答
案：
根据正等轴测图及水平投影、正面投影图绘制图示位置的剖面图及断面图•
参考
答
案：
325分根据投影图绘制相对应的剖面图
•
参考答案：。

1.钢筋混凝土梁详图常用的比例为( )A.1∶1、1∶2、1∶5B.1∶10、1∶20、1∶50C.1∶100、1∶150、1∶200D.1∶200、1∶250、1∶5002.某直线的H面投影反映实长，该直线为( )A.水平线B.正平线C.铅垂线D.正垂线3.楼层建筑平面图表达的主要内容为( )。

A.平面形状、内部布置等B.梁柱等构件类型C.板的布置及配筋D.外部造型及材料4.在土建施工图，表示构配件时常用的比例为1比( )。

A.1、5、10B.10、20、50C.100、200D.250、5005.结构施工图包括________等。

（）。

A.总平面图、平立剖、各类详图B.基础图、楼梯图、屋顶图C.基础图、结构平面图、构件详图D.配筋图、模板图、装修图6.直线AB的W面投影反映实长，该直线为( )。

A.水平线B.正平线C.侧平线D.侧垂线7.A0号幅面的图纸其尺寸为( )mmA.1189×841B.1000×800C.841×594D.594×4208.画图时，粗中细三档实线形的线宽为( )。

A.2b、b、0.5bB.b、0.5b、0.25bC.b、0.5b、0.35bD.1.2b、0.6b、0.3b9.正面斜二测Y向变形系数一般取( )。

A.2B.1C.0.8D.0.510.工程上应用的视图采用的投影方法为（）。

A.平行投影B.斜投影C.正投影D.中心投影11.在建筑施工图中，定位轴线采用的线型为（）。

A.细实线B.细虚线C.细单点长画线D.中实线12.某直线的H面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线D.铅垂线13.在正面斜二测轴测图中，三向变形系数px、py、pz为（）。

A.均为0.820B.1、1、1C.1、0.5、1D.1、1、0.514.房屋施工图一般包括建筑施工图、结构施工图以及（）。

A.门窗施工图B.设备施工图C.装修详图D.模板详图15.在某张建施图中，有详图索引，其分母3的含义为（）。

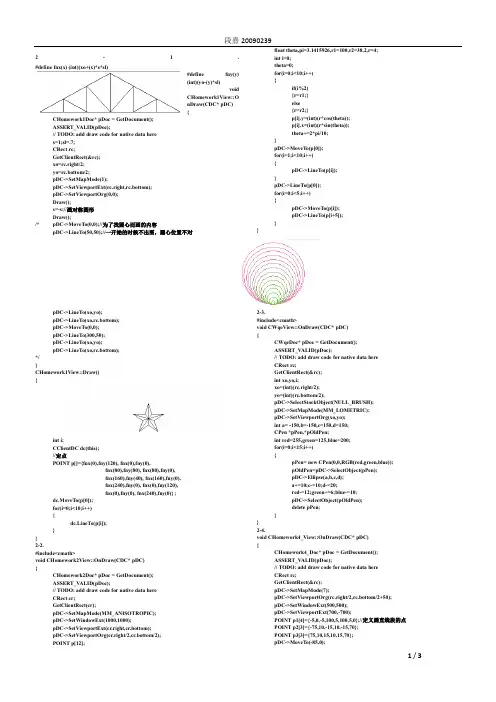

2-1.#define fnx(x) (int)(xo+(x)*s*sl)#define fny(y) (int)(yo-(y)*sl)voidCHomework1View::O nDraw(CDC* pDC) {CHomework1Doc* pDoc = GetDocument(); ASSERT_V ALID(pDoc);// TODO: add draw code for native data here s=1;sl=.7; CRect rc;GetClientRect(&rc); xo=rc.right/2; yo=rc.bottom/2;pDC->SetMapMode(1);pDC->SetViewportExt(rc.right,rc.bottom); pDC->SetViewportOrg(0,0); Draw();s=-s;//画对称图形 Draw();/* pDC->MoveTo(0,0);//为了找圆心而画的内容pDC->LineTo(50,50);//一开始的时候不出图，圆心位置不对pDC->LineTo(xo,yo); pDC->LineTo(xo,rc.bottom); pDC->MoveTo(0,0); pDC->LineTo(300,50); pDC->LineTo(xo,yo); pDC->LineTo(xo,rc.bottom); */ }CHomework1View::Draw() {int i; CClientDC dc(this); //定点 POINT p[]={fnx(0),fny(120), fnx(0),fny(0), fnx(80),fny(80), fnx(80),fny(0), fnx(160),fny(40), fnx(160),fny(0), fnx(240),fny(0), fnx(0),fny(120), fnx(0),fny(0), fnx(240),fny(0)} ; dc.MoveTo(p[0]); for(i=0;i<10;i++) { dc.LineTo(p[i]); } } 2-2.#include<cmath>void CHomework2View::OnDraw(CDC* pDC) { CHomework2Doc* pDoc = GetDocument(); ASSERT_V ALID(pDoc); // TODO: add draw code for native data here CRect cr; GetClientRect(cr); pDC->SetMapMode(MM_ANISOTROPIC); pDC->SetWindowExt(1000,1000); pDC->SetViewportExt(cr.right,cr.bottom); pDC->SetViewportOrg(cr.right/2,cr.bottom/2); POINT p[12];float theta,pi=3.1415926,r1=100,r2=38.2,r=4; int i=0; theta=0;for(i=0;i<10;i++) { if(i%2) {r=r1;} else {r=r2;} p[i].y=(int)(r*cos(theta)); p[i].x=(int)(r*sin(theta)); theta+=2*pi/10; }pDC->MoveTo(p[0]); for(i=1;i<10;i++) { pDC->LineTo(p[i]); }pDC->LineTo(p[0]); for(i=0;i<5;i++) { pDC->MoveTo(p[i]); pDC->LineTo(p[i+5]); }}2-3.#include<cmath>void CWqeView::OnDraw(CDC* pDC) { CWqeDoc* pDoc = GetDocument(); ASSERT_V ALID(pDoc); // TODO: add draw code for native data here CRect rc; GetClientRect(&rc); int xo,yo,i; xo=(int)(rc.right/2); yo=(int)(rc.bottom/2); pDC->SelectStockObject(NULL_BRUSH); pDC->SetMapMode(MM_LOMETRIC); pDC->SetViewportOrg(xo,yo); int a= -150,b=-150,c=150,d=150; CPen *pPen,*pOldPen; int red=255,green=125,blue=200; for(i=0;i<15;i++) { pPen= new CPen(0,0,RGB(red,green,blue)); pOldPen=pDC->SelectObject(pPen); pDC->Ellipse(a,b,c,d); a+=10;c-=10;d-=20; red-=12;green+=6;blue-=10; pDC->SelectObject(pOldPen); delete pPen; } } 2-4.void CHomework4_View::OnDraw(CDC* pDC) { CHomework4_Doc* pDoc = GetDocument(); ASSERT_V ALID(pDoc); // TODO: add draw code for native data here CRect rc; GetClientRect(&rc); pDC->SetMapMode(7); pDC->SetViewportOrg(rc.right/2,rc.bottom/2+50); pDC->SetWindowExt(500,500); pDC->SetViewportExt(700,-700); POINT p1[4]={-5,0,-5,100,5,100,5,0};//定义画直线段的点 POINT p2[3]={-75,10,-15,10,-15,70}; POINT p3[3]={75,10,15,10,15,70};pDC->MoveTo(-85,0);pDC->LineTo(85,0);pDC->Polyline(p1,4);//折线pDC->Polyline(p2,3);pDC->Polyline(p3,3);pDC->Arc(85,10,65,-10,85,0,75,10);//圆弧pDC->Arc(-85,10,-65,-10,-75,10,-85,0);pDC->Arc(15,80,-5,60,15,70,5,80);pDC->Arc(-15,80,5,60,-5,80,-15,70);}2-5.void CHomework5View::OnDraw(CDC* pDC){CHomework5Doc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data hereCRect rc;GetClientRect(&rc);pDC->SetMapMode(7);pDC->SetViewportOrg(rc.right/2,rc.bottom/2+50);pDC->SetWindowExt(1000,1000);pDC->SetViewportExt(700,-700);POINT p1[6]={-83,225, -280,225, -280,0, 280,0, 280,225, 83,225};//定义画直线段的点POINT p2[2]={60,0, 60,20};POINT p3[3]={-60,0, -60,20};pDC->Polyline(p1,6);pDC->MoveTo(p2[0]);pDC->LineTo(p2[1]);pDC->MoveTo(p3[0]);pDC->LineTo(p3[1]);pDC->Arc(-100,200, 100,0, 60,20, -60,20);pDC->Arc(-150,250, 150,-50, 83,225, -83,225);}2-6#include<cmath>void CHomework6View::OnDraw(CDC* pDC){CHomework6Doc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data hereCRect rc;GetClientRect(&rc);pDC->SetMapMode(7);pDC->SetViewportOrg(rc.right/2,rc.bottom/2-50);pDC->SetWindowExt(2000,2000);pDC->SetViewportExt(700,-700);pDC->Arc(-200,200, 200,-200, 200,0, -200,0);float theta=0;//循环变量float pi=3.1415926;POINT p,q;//用于画线的点int a=450,b=150;//长短轴int r;p.x=a*cos(theta);p.y=0;pDC->MoveTo(p);for(theta=0;theta<2*pi;theta+=2*pi/180){q.x=a*cos(theta);q.y=b*sin(theta);r=sqrt(q.x*q.x+q.y*q.y);if(q.y>0&&(r<=200))//y>0说明在上方，r<200说明被圆形挡住pDC->SelectStockObject(NULL_PEN);elsepDC->SelectStockObject(BLACK_PEN);pDC->LineTo(q);}} 2-7.#include<cmath>void CHomework7View::OnDraw(CDC* pDC){CHomework7Doc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data hereCRect rc;GetClientRect(&rc);pDC->SetMapMode(7);pDC->SetViewportOrg(rc.right/2,rc.bottom/2);pDC->SetWindowExt(20000,20000);pDC->SetViewportExt(1000,-1000);pDC->SelectStockObject(NULL_BRUSH);int r=2000;//圆半径float pi=3.1415926;pDC->Ellipse(-r,r,r,-r);//大圆pDC->Ellipse(-r*sin(30*pi/180),r,r*sin(30*pi/180),-r);//经线pDC->Ellipse(-r*sin(60*pi/180),r,r*sin(60*pi/180),-r);//经线pDC->MoveTo(0,r);//经线pDC->LineTo(0,-r);pDC->MoveTo(-r,0);pDC->LineTo(r,0);pDC->MoveTo(-r*sin(60*pi/180),r*cos(60*pi/180));//纬线pDC->LineTo(r*sin(60*pi/180),r*cos(60*pi/180));pDC->MoveTo(-r*sin(30*pi/180),r*cos(30*pi/180));//纬线pDC->LineTo(r*sin(30*pi/180),r*cos(30*pi/180));pDC->MoveTo(-r*sin(60*pi/180),-r*cos(60*pi/180));//纬线pDC->LineTo(r*sin(60*pi/180),-r*cos(60*pi/180));pDC->MoveTo(-r*sin(30*pi/180),-r*cos(30*pi/180));//纬线pDC->LineTo(r*sin(30*pi/180),-r*cos(30*pi/180));}2-8.#define r(theta) cos((1.5*theta))*sl#include<cmath>void CAsdfewView::OnDraw(CDC* pDC){CAsdfewDoc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data hereint xo,yo,x,y,sl=240;double r,theta;CRect rc;GetClientRect(&rc);xo=rc.right/2;yo=rc.bottom/2;pDC->SetMapMode(MM_LOMETRIC);pDC->SetViewportOrg(xo,yo);for(theta=0;theta<10*3.1415926;theta+=0.01){r=r(theta);x=(int)(r*cos(theta));y=(int)(r*sin(theta));pDC->MoveTo(0,0);pDC->LineTo(x,y);}}2-9.#include<cmath>#define fnx(x,y) (int)((x)*cos(theta)-(y)*sin(theta)) //进行旋转变换45°#define fny(x,y) (int)((x)*cos(theta)+(y)*sin(theta))void CHomework10_1View::OnDraw(CDC* pDC){CHomework10_1Doc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data hereCRect rc;GetClientRect(&rc);pDC->SetMapMode(7);pDC->SetViewportOrg(rc.right/2,rc.bottom/2);pDC->SetWindowExt(1000,1000);pDC->SetViewportExt(700,-700);const double pi=3.1415926;theta=(double)45/(double)180*(float)pi; //旋转45°这个变量定义在VIEW类里int r=200;int h=r;//从上到下,画斜线用int i;int wide=0;//控制横线画的长度，不能超过圆pDC->Ellipse(-r,r,r,-r);for(i=0;i<19;i++){h-=r/10;wide=(int)sqrt(r*r-h*h);pDC->MoveTo(fnx(-wide,h),fny(-wide,h));pDC->LineTo(fnx(wide,h),fny(wide,h));}r+=10;pDC->SelectStockObject(NULL_BRUSH);pDC->Ellipse(-r,r,r,-r);}2-10.#include<cmath>#define fnx(x) (int)(x)#define fny(x,y) (int)((y)+0.4*(x))void CHomework10View::OnDraw(CDC* pDC){CHomework10Doc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data hereCRect rc;GetClientRect(&rc);pDC->SetMapMode(7);pDC->SetViewportOrg(rc.right/2,rc.bottom/2);pDC->SetWindowExt(1000,1000);pDC->SetViewportExt(700,-700);int i;pDC->MoveTo(fnx(-100),fny(-100,20));//画两条长横线pDC->LineTo(fnx(100),fny(100,20));pDC->MoveTo(fnx(-100),fny(-100,85));pDC->LineTo(fnx(100),fny(100,85));for(i=0;i<6;i++){pDC->MoveTo(fnx(-100+40*i),fny(-100+40*i,0));pDC->LineTo(fnx(-100+40*i),fny(-100+40*i,85));//画较长的竖直线}for(i=0;i<5;i++){pDC->MoveTo(fnx(-80+40*i),fny(-80+40*i,20));pDC->LineTo(fnx(-80+40*i),fny(-80+40*i,85));//画较短的竖直线}}2-11.#include<cmath>#define fnx(x,y) (int)((x)*cos(theta)-(y)*sin(theta))#define fny(x,y) (int)((x)*sin(theta)+(y)*cos(theta))void CHomework2_11View::OnDraw(CDC* pDC){CHomework2_11Doc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data hereCRect rc;GetClientRect(&rc);pDC->SetMapMode(7);pDC->SetViewportOrg(rc.right/2,rc.bottom/2);pDC->SetWindowExt(1000,1000);pDC->SetViewportExt(700,-700);const double pi=3.1415926;double delta=0;int x,y;int a=100,b=40;theta=0;for(theta=0;theta<pi;theta+=pi/8){for(delta=0;delta<360;delta+=pi/180){x=a*cos(delta);y=b*sin(delta);if(delta==0)pDC->MoveTo(fnx(x,y),fny(x,y));elsepDC->LineTo(fnx(x,y),fny(x,y));}}}2-12.#define fnx(x) (int)(xo+(x)*s*sl)#define fny(y) (int)(yo-(y)*sl)void CHomwork2_12View::OnDraw(CDC* pDC){CHomwork2_12Doc* pDoc = GetDocument();ASSERT_V ALID(pDoc);// TODO: add draw code for native data hereCRect rc;GetClientRect(&rc);xo=rc.right/2;yo=rc.bottom/2+100;s=1;sl=1.5;Draw();s=-s;Draw();CString s="欢迎参观指导";pDC->TextOut(xo-50,yo-300,s);}CHomwork2_12View::Draw(){int i ;CClientDC dc(this);dc.MoveTo(fnx(0),fny(50));dc.LineTo(fnx(300),fny(50));dc.Rectangle(fnx(165),fny(50),fnx(215),fny(250));dc.Rectangle(fnx(155),fny(250),fnx(225),fny(260));dc.Arc(fnx(190-25),fny(260-25),fnx(190+25),fny(260+25),xo+300,fny(260),xo-300 ,fny(260));dc.MoveTo(fnx(215),fny(55));dc.LineTo(fnx(300),fny(55));dc.MoveTo(fnx(215),fny(190));dc.LineTo(fnx(300),fny(190));dc.MoveTo(fnx(215),fny(195));dc.LineTo(fnx(300),fny(195));for(i=1;i<4;i++){dc.MoveTo(fnx(215+20*i),fny(55));dc.LineTo(fnx(215+20*i),fny(190));}}。

土木工程制图试题及答案【篇一：土木工程制图试题】>一、单项选择题（每个题只有一个答案最符合题意）1、根据《房屋建筑制图统一标准》（gb/t50001-2001）工程字体采用（）。

a、宋体b、长仿宋体c、黑体d、楷体）。

2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（a、4：2：1b、3：2：1c、5：2：1d、1：1：13、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。

a、100mmb、5000mmc、500mmd、50000mm4、工程图纸一般是采用___________原理绘制。

（a、中心投影法b、平行投影法）。

）。

c、前、后和上、下方位d、正投影法 c、斜投影法 5、在三面正投影图中，h面投影反映物体的（a、左、右和前、后方位 b、左、右和上、下方位6、正等测图的轴间角均为（）。

7、平面abc的水平投影abc反映实形,该平面为( )。

a、水平面b、正平面c、侧平面d、一般位置平面8、平面与正圆锥面截交,平面过锥顶时截交线为()。

a、抛物线b、直线c、椭圆d、双曲线9. 组合体的尺寸分为总尺寸、定位尺寸和（）。

a.长度尺寸b.角度尺寸c.间距尺寸d.细部尺寸10、汉字的高度应不小于（）。

a、2.5mmb、1.8mmc、3.5mmd、1.5mm11、物体在水平投影面上反映的方向是（）。

a、上下、左右b、前后、左右c、上下、前后d、上下、左右12、正面斜二测y轴的轴向变形系数为（）。

a、1b、0.5c、0.94d、0.82二、填空题1、同一个物体的三个投影图的间具有“三等”关系有：2、尺寸包括四个要素：3、投影的三要素：，根据投影线之间的关系，投影可分为，。

平行投影根据投影线和投影面之间的相对位置关系，可分为：，。

4、三面投影体系包括，，。

5、三面投影图的方位关系：v面投影反映，h面投影反映，w面投影反映。

6、按直线与三个投影面之间的相对位置，可分为：，。

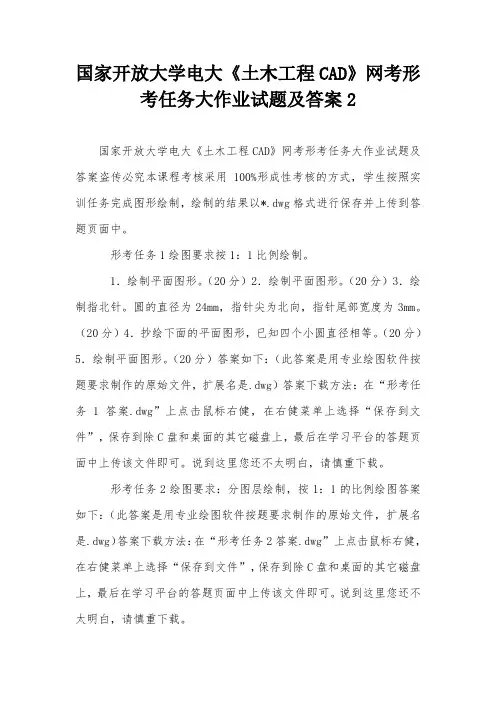

国家开放大学电大《土木工程CAD》网考形考任务大作业试题及答案2国家开放大学电大《土木工程CAD》网考形考任务大作业试题及答案盗传必究本课程考核采用100%形成性考核的方式，学生按照实训任务完成图形绘制，绘制的结果以*.dwg格式进行保存并上传到答题页面中。

形考任务1绘图要求按1：1比例绘制。

1．绘制平面图形。

（20分）2．绘制平面图形。

（20分）3．绘制指北针。

圆的直径为24mm，指针尖为北向，指针尾部宽度为3mm。

（20分）4．抄绘下面的平面图形，已知四个小圆直径相等。

（20分）5．绘制平面图形。

（20分）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“形考任务1答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

形考任务2绘图要求：分图层绘制，按1：1的比例绘图答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“形考任务2答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

大作业1绘制立面图绘图要求：按1：100的比例画在A3图幅内。

（尺寸可以参考作业1平面图和作业3剖面图）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“大作业1答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

大作业2绘制立面图绘图要求：按1：100的比例画在A3图幅内。

（尺寸可以参考作业1平面图和作业3剖面图）答案如下：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“大作业2答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

工程制图试题及答案1一、单选题1、在AutoCAD中，世界坐标系原点的位置，将：( )A. 始终在绘图区域的左下角B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定答案：C2、在AutoCAD中，用户坐标系是：( )A. 禁止使用的B. 由用户根据需要设定，数量不限C. 和世界坐标系完全相同D. 用户只能设定一个答案：B3、在AutoCAD点的坐标输入中，绝对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：C4. 在AutoCAD点的坐标输入中，相对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：D5 在AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( )A. 设置用户坐标系B. 不能使用相对坐标C. 直接输入坐标数据D. 在坐标数据前加@符号答案：D6、在AutoCAD点的坐标输入中，实现极坐标输入的方法为：( )A. 设置极坐标系B. 不能使用极坐标C. 分二次输入坐标数据D. 在坐标数据中间用＜符号答案：D7、. 在AutoCAD中，角度的默认输入单位及方向是：( )A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正答案：A8、在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在方格中心C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在方格中心答案：A9在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在二轴交点处C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在二轴交点处答案：C10. 在AutoCAD中，对于正在操作的命令要想终止它，需：( )A. 按Ctrl-C键B. 按Esc键C. 单击标准工具条上的Undo按钮D. 按空格键答案：B11. 在AutoCAD命令中的字母大小写是：( )A. 不区分的B. 只能使用大写C. 只能使用小写D. 都能使用，但大小写是不同的答案：A12. 在AutoCAD中有些命令可以透明地执行，即：( )A. 中断正在执行的命令，强制执行该命令B. 只能使用在透明的图层上C. 可以在别的命令执行过程中执行D. 画出透明图形答案：C13、在AutoCAD中，对一条点划线执行OFFSET命令，偏移出的直线将是：( )A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执行LINETYPE 命令所设定的线型确定答案：B14在AutoCAD对图形进行编辑中，用窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：A15、在AutoCAD对图形进行编辑中，用交叉窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：C16、在AutoCAD中选取图形时，图形上出现的小方块为夹点，它们的作用是：( )A. 仅表明图形处于选中状态B. 表明图形的控制点C. 表明图形上可以进行对象捕捉的点D. 对图形进行拉伸、移动、比例、镜像、旋转等快速编辑答案：D17、在AutoCAD中，各个图层：( )A. 是分离的，互相之间无关联关系B. 具有统一的坐标系、绘图界限和显示时的缩放倍数C. 具有统一的坐标系，但可以分别进行缩放显示D. 具有各自独立的用户坐标系答案：B18、. 在AutoCAD中，将某一图层冻结，则该图层：( )A. 不能显示和编辑B. 不能参加重新生成运算C. 不能输出D. 不能显示、编辑、输出，不参加重新生成运算答案：D19、在AutoCAD中，将某一图层关闭，则该图层：( )A. 不能显示和编辑B. 不能显示、编辑和输出C. 不能输出D. 不能显示、编辑和输出，也不参加重新生成运算答案：B20 在AutoCAD中，将某一图层设为不可打印，则该图层：( )A. 可见、可编辑，但不能打印输出B. 不能参加重新生成运算C. 仍可见，但不能编辑和打印输出D. 不能显示、编辑和打印输出答案：A二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）一、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。

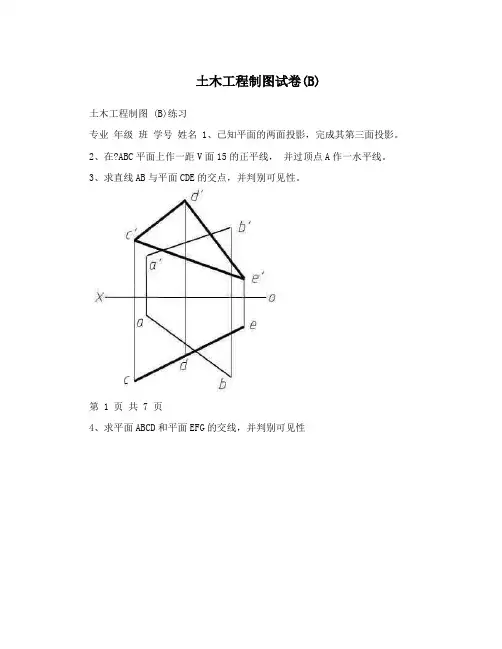

土木工程制图试卷(B)土木工程制图 (B)练习专业年级班学号姓名 1、已知平面的两面投影，完成其第三面投影。

2、在?ABC平面上作一距V面15的正平线，并过顶点A作一水平线。

3、求直线AB与平面CDE的交点，并判别可见性。

第 1 页共 7 页4、求平面ABCD和平面EFG的交线，并判别可见性5、把一般直线AB变成投影面垂直线。

6、圆柱与圆柱相贯，求其V投影面的相贯线。

第 2 页共 7 页7、识图，并回答问题。

1、上图的图幅为A2，则尺寸b×l为，其图框尺寸,为，;为。

,、完成上图的轴号标注，在下方分别标注为、在左方分别标注为、在右方分别标注为。

,、若上图的字体高度为7,,，则字宽应为。

4、2-2的剖面图的剖切符号有、、三部分组成;且投影方向为。

565、的涵义是指。

6、指出下列图例名称。

第 3 页共 7 页第 4 页共 7 页标准答案B一、已知平面的两面投影，完成其第三面投影。

二、在平面ABC内作一条水平线，使其到H面的距离为10mm。

三、求直线MN与平面ABC的交点，并判别可见性。

第 5 页共 7 页四、求平面ABCD和平面EFG的交线，并判别可见性。

五、把一般直线AB变成投影面垂直线。

第 6 页共 7 页六、圆柱与圆柱相贯，求其V投影面的相贯线。

七、识图，并回答问题。

1、420×594，25，10。

1DEBEDAAAC,、，，。

,、5mm。

4、剖切位置线、投射方向线、编号;向左投影。

55、详图对应为建施6上的编号为的详图。

6、砖、钢筋混凝土、素混凝土、夯实土壤、拆除建筑物、原有建筑物、计划扩建的建筑物第 7 页共 7 页。

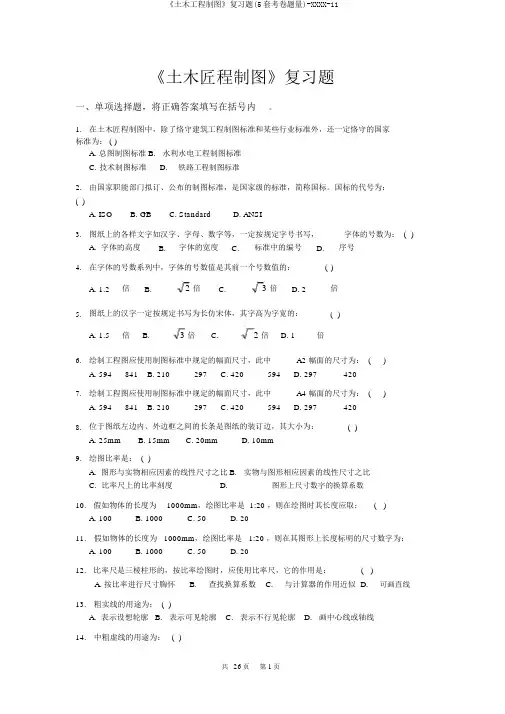

《土木匠程制图》复习题一、单项选择题，将正确答案填写在括号内。

1.在土木匠程制图中，除了恪守建筑工程制图标准和某些行业标准外，还一定恪守的国家标准为： ( )A. 总图制图标准B. 水利水电工程制图标准C. 技术制图标准D.铁路工程制图标准2.由国家职能部门拟订、公布的制图标准，是国家级的标准，简称国标。

国标的代号为：()A. ISOB. GBC. StandardD. ANSI3.图纸上的各样文字如汉字、字母、数字等，一定按规定字号书写，字体的号数为： ( )A. 字体的高度B.字体的宽度C.标准中的编号D.序号4.在字体的号数系列中，字体的号数值是其前一个号数值的：()A. 1.2倍B. 2 倍C. 3 倍D. 2倍5.图纸上的汉字一定按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3 倍C. 2 倍D. 1倍6.绘制工程图应使用制图标准中规定的幅面尺寸，此中A2 幅面的尺寸为： ()A. 594841B. 210297C. 420594D. 2974207.绘制工程图应使用制图标准中规定的幅面尺寸，此中A4 幅面的尺寸为： ()A. 594841B. 210297C. 420594D. 2974208.位于图纸左边内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm9.绘图比率是： ( )A. 图形与实物相应因素的线性尺寸之比B. 实物与图形相应因素的线性尺寸之比C. 比率尺上的比率刻度D.图形上尺寸数字的换算系数10.假如物体的长度为1000mm，绘图比率是1:20 ，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011.假如物体的长度为 1000mm，绘图比率是 1:20 ，则在其图形上长度标明的尺寸数字为：A. 100B. 1000C. 50D. 2012.比率尺是三棱柱形的，按比率绘图时，应使用比率尺，它的作用是：( )A.按比率进行尺寸胸怀B.查找换算系数C.与计算器的作用近似D.可画直线13.粗实线的用途为： ( )A. 表示设想轮廓B. 表示可见轮廓C. 表示不行见轮廓D. 画中心线或轴线14.中粗虚线的用途为： ( )A.表示设想轮廓B.表示可见轮廓C.表示不行见轮廓D.画中心线或轴线15.粗线、中粗线和细线的宽度比率为：()A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116.虚线由短画和短间隔构成，以下列图所示，其短画的长度 a 的值应取： ( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17.点画线由长画、短间隔和点构成，以下列图所示，其长画的长度 a 的值应取： ( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18.右图中直径尺寸注法错在： ( )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在： ( )A.尺寸起止符号应为短斜线B.尺寸数字不可以水平注写C.尺寸数字应注写在圆内D.尺寸数字注写的引出线不该从尺寸线端点引出20.右图中长度尺寸注法错在： ( )A.尺寸起止符号倾斜方向不对B.尺寸线距离标明地点太远C.该尺寸应注写在图形轮廓内D.尺寸线不该是图形轮廓线的延伸线21.绘图仪器中分规的主要作用是：( )A.画圆或圆弧B.是圆规的备用品C. 用来截量长度D.不过平分线段22.徒手绘图草图时： ( )A.不过不需要固定图纸，其余与仪器图同样B.能够了草任意一些C.全部图线同样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，一定保持线型明确，比率协调23.工程上常用的图示方法中使用最宽泛的是那一种？( )A.多面正投影法B.轴测投影法C. 标高投影法D.透视投影法24.下边对于轴测投影的说法哪一个是正确的？( )A.直观性强，有必定的胸怀性B.最拥有真切感，但作图太繁琐费时C. 绘图简易，有立体感，无胸怀性D.绘图简易，胸怀性好，无立体感25.正投影法是指： ( )A.投射线都订交于投射中心，投射出形体投影的方法B.投射线相互平行且垂直于投影面，投射出形体投影的方法C.由相互平行的投射线投射出形体投影的方法D.投射线相互平行且倾斜于投影面，投射出形体投影的方法26.多面正投影法的长处是： ( )A.直观性强B.富裕立体感和真切感C. 绘图简易，立体感强D.绘图简易，胸怀性好27.下边哪一个性质不是中心投影法和平行投影法共有的基天性质？( )A.同生性B.附属性C.聚集性D.平行性28.下边哪一个性质不是平行投影法独有的基天性质？( )A.平行性B.定比性C.相像性D.接合性29.平行投影法中图形的相仿性是指：( )A.相像性B. 全等性C. 平面图形非退化的平行投影D. 平行性30.三面投影图在胸怀关系上有：( )A.三个投影各自独立B.正面投影和水平投影长对正C. 长对正、高平齐、宽相等D.正面投影和侧面投影高平齐31.三面投影图中水平投影反应形体的：()A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系32.三面投影图中正面投影反应形体的：()A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系33.三面投影图中侧面投影反应形体的：()A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系34.假如 A 点在 V 投影面上，则： ( )A. A 点的 x 坐标为 0B. A点的y坐标为0C. A 点的 z 坐标为 0D. A点的x、y、z坐标都不为035.假如 A 点在 H 投影面上，则： ( )A. A 点的 x 坐标为 0B. A点的 y 坐标为 0C. A 点的 z 坐标为 0D. A点的 x、 y、 z 坐标都不为 036. 假如 A 点在 W投影面上，则： ()A. A 点的 x 坐标为 0B. A点的 y 坐标为 0C. A 点的 z 坐标为 0D. A点的x、y、z坐标都不为037.右图中两直线的相对几何关系是：( )A.订交B.交织C. 订交垂直D.交织垂直38.右图中两直线的相对几何关系是：( )A. 订交B.交织C. 平行D.没法判断39.右图中两直线的相对几何关系是：( )A. 订交B.交织C. 订交垂直D.交织垂直40.右图中两直线的相对几何关系是：( )A. 订交B.交织C. 订交垂直D.交织垂直41.右图中两直线的相对几何关系是：( )A.订交B.交织C. 平行D.没法判断42.右图中两直线的相对几何关系是：( )A.订交B.交织C. 平行D.交织垂直43.右图所示平面的种类是： ( )A.水平面B.正平面C. 侧垂面D.任意倾斜平面44.右图所示平面的种类是： ( )A. 铅垂面B.正垂面C. 侧垂面D.任意倾斜平面45.右图所示平面的种类是： ( )A. 铅垂面B.正垂面C. 侧垂面D.任意倾斜平面46.右图所示平面的种类是： ( )A. 铅垂面B.正平面C. 侧平面D.任意倾斜平面47.下列图中三棱锥的侧面投影是： ( )48.下列图所示五棱锥表面上一点B，其正确的侧面投影是： ( )49.在右图所示的三棱锥两面投影图中：( )A.D 点在三棱锥右前棱面上B.D 点在三棱锥后棱面上C.D 点在三棱锥左前棱面上D.D 点不在三棱锥表面上50.下列图为截切后正四棱锥的投影，正确的水平投影是：( )51.下列图已知三棱锥与四棱柱相贯，正确的水平投影是：( )52.轴测投影是依据什么原理投射获得的：( )A.平行投影B.中心投影C.正投影D.斜投影53.垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )A.2 倍倍 C.1倍倍54.在下列图中已知形体的正面投影和水平投影，则与其符合的轴测图是：( )55.在下列图中已知形体的三面投影图，则与其符合的轴测图是：( )56.右图所示六棱锥被正垂面 P 所截，其截交线的形状是： ( )A. 三角形B.五边形C. 六边形D.七边形57.右图所示圆柱被两平面所截切，切口的空间形状是：( )A.椭圆与椭圆的组合B.椭圆与矩形的组合C.椭圆与双曲线的组合D.圆与矩形的组合58.右图所示圆锥被正垂面 P 所截，其截交线的形状是：( )A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线59.右图所示圆锥被正垂面 P 所截，其截交线的形状是： ( )A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线60.右图所示球与圆锥相贯，相贯线的空间形状是：( )A.圆B.空间曲线C.矩形D.椭圆61.右图为截切后正圆锥的正面投影，它的两段截交线是：( )A.双曲线与椭圆曲线的组合B.等腰三角形与半圆曲线的组合C.抛物线与半圆曲线的组合D.等腰三角形与椭圆曲线的组合62.下列图所示组合体，正确的左边立面图是：( )63.下列图所示组合体，正确的1-1 剖视图是： ( )64.在 AutoCAD中，世界坐标系原点的地点，将：( )A.一直在绘图地区的左下角B. 由 UCS命令设定C. 由 LIMITS 命令对绘图界线的设置来确立D. 由 ZOOM命令设定65.在 AutoCAD中，用户坐标系是： ( )A.严禁使用的B.由用户依据需要设定，数目不限C. 和世界坐标系完整同样D. 用户只好设定一个66.在 AutoCAD点的坐标输入中，绝对坐标的基准是：()A.世界坐标系的原点B.用户坐标系的原点C. 目前坐标系的原点D.前一个点67.在 AutoCAD点的坐标输入中，相对坐标的基准是：()A.世界坐标系的原点B.用户坐标系的原点C. 目前坐标系的原点D.前一个点68.在 AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( )A.设置用户坐标系B.不可以使用相对坐标C. 直接输入座标数据D.在座标数据前加 @符号69.在 AutoCAD点的坐标输入中，实现极坐标输入的方法为：()A.设置极坐标系B.不可以使用极坐标C. 分二次输入座标数据D.在座标数据中间用＜符号70.在 AutoCAD中，角度的默服输入单位及方向是：()A.度及逆时针为正B.度及顺时针为正C. 弧度及逆时针为正D.度分秒及逆时针为正71.在 AutoCAD中，右边的图标表示： ( )A.世界坐标系，但不表示原点地点B.世界坐标系，原点地点在方格中心C.用户坐标系，但不表示原点地点D.用户坐标系，原点地点在方格中心72.在 AutoCAD中，右边的图标表示： ( )A.世界坐标系，但不表示原点地点B.世界坐标系，原点地点在二轴交点处C.用户坐标系，但不表示原点地点D.用户坐标系，原点地点在二轴交点处73.在 AutoCAD中，对于正在操作的命令要想停止它，需：( )A. 按 Ctrl-C 键B.按 Esc 键C. 单击标准工具条上的Undo 按钮D.按空格键A. 不划分的B.只好使用大写C. 只好使用小写D.都能使用，但大小写是不一样的75.在 AutoCAD中有些命令能够透明地履行，即：()A. 中止正在履行的命令，强迫履行该命令B.只好使用在透明的图层上C. 能够在其他命令履行过程中履行D.画出透明图形76.在 AutoCAD中，对一条点划线履行OFFSET命令，偏移出的直线将是： ( )A.实线B.点划线C.由目前图层的线型确立D.依据此前履行 LINETYPE 命令所设定的线型确立77.在AutoCAD对图形进行编写中，用窗口方式选用目标时，选中的图形为：( )A.完整落入矩形方框的图形B.与方框界限订交的图形C.与方框界限订交及落入矩形方框的图形D.在程序窗口中显示的图形78.在AutoCAD对图形进行编写中，用交织窗口方式选用目标时，选中的图形为：( )A.完整落入矩形方框的图形B.与方框界限订交的图形C.与方框界限订交及落入矩形方框的图形D.在程序窗口中显示的图形79.在AutoCAD中选用图形时，图形上出现的小方块为夹点，它们的作用是：( )A.仅表示图形处于选中状态B.表示图形的控制点C.表示图形上能够进行对象捕获的点D.对图形进行拉伸、挪动、比率、镜像、旋转等迅速编写80.在 AutoCAD中，各个图层： ( )A.是分其他，相互之间没关系关系B.拥有一致的坐标系、绘图界线和显示时的缩放倍数C.拥有一致的坐标系，但能够分别进行缩放显示D.拥有各自独立的用户坐标系81.在AutoCAD中，将某一图层冻结，则该图层：( )A.不可以显示和编写B.不可以参加从头生成运算C.不可以输出D.不可以显示、编写、输出，不参加从头生成运算82.在AutoCAD中，将某一图层封闭，则该图层：( )A.不可以显示和编写B.不可以显示、编写和输出C.不可以输出D.不可以显示、编写和输出，也不参加从头生成运算83.在AutoCAD中，将某一图层设为不行打印，则该图层：( )A.可见、可编写，但不可以打印输出B.不可以参加从头生成运算C.仍可见，但不可以编写和打印输出D.不可以显示、编写和打印输出84.在AutoCAD中，将某一图层锁定，则该图层：( )A.既不行见，也不可以编写B.仍可见，但不可以编写C.仍可见，也能编写，但不可以将该层删除D.不参加从头生成运算85.在AutoCAD中，用BLOCK命令将目前图形定义成块后，目前图形将：( )A.在屏幕上保持原状不变B.由用户决定目前图形的状态C.自动变为块保存在屏幕上D.自动删除86.在AutoCAD中，用WBLOCK命令进行图块存盘，能够保存的对象为：( )A.用 BLOCK命令定义的块B.由用户选择保存的对象C.整个图形D.以上均可87.在AutoCAD中，用INSERT命令进行图块的插入，能够插入的对象为：( )A.BLOCK 命令定义的块B.WBLOCK命令保存的块C.其余图形文件D.以上均可88.在 AutoCAD中，用 MIRROR作镜像图形时，原图： ( )A.可由用户决定能否保存B.不可以保存C.一定保存D.自动保存89.在AutoCAD中的尺寸款式设置中，线性尺寸的起止符号应当采纳：( )A.实心箭头B.黑点C.细实线短划D.中粗实线短划90.在钢筋混凝土结构中，散布钢筋的作用是：( )A.起架立作用B.主要受力钢筋C.蒙受剪力D.固定钢筋的地点并分派荷载到受力钢筋91.在钢筋混凝土结构中，箍筋的作用是：( )A.起架立作用B.主要受力钢筋C.固定钢筋的地点并蒙受剪力D.分派荷载到受力钢筋92.在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A.形成钢筋骨架B.使受力钢筋一直处于构件中拉应力最大的地区C.蒙受剪力D.分派荷载到其余钢筋93.在钢筋混凝土结构图中，构件的轮廓线用：( )A.粗实线绘制B.中粗实线绘制C.细实线绘制D.加粗的粗实线绘制94.在钢筋混凝土结构图中，可见的钢筋用：( )A.粗实线绘制，线宽由钢筋直径确立B.中粗实线绘制C.用钢筋的实质投影表示D.粗实线绘制，线宽不表示钢筋粗细95.在钢筋混凝土结构图中，不行见的钢筋用：( )A.粗虚线绘制，线宽由钢筋直径确立B.粗虚线绘制，线宽不表示钢筋粗细C.用细虚线绘制D.中粗虚线绘制96.在钢筋混凝土结构图中，钢筋的横断面用：( )A.涂黑的圆点表示，圆点大小由钢筋直径确立B.空心圆圈表示C.一致大小的涂黑圆点表示D.涂黑的三角形表示97.在钢筋混凝土结构图中，预应力钢筋用：( )A.粗双点画线绘制，线宽由钢筋直径确立B.中粗双点画线绘制C.粗双点画线绘制，线宽不表示钢筋粗细D.细双点画线绘制98.在钢筋混凝土结构图中，钢筋的标明中符号@的含义为： ( )A.钢筋的直径符号B.钢筋的品种代号C.平均散布的钢筋间距D.钢筋表面的种类99.在钢筋混凝土结构图中，钢筋的品种代号标明在：( )A.钢筋的直径符号上B.钢筋表中C.在图纸的附注文字中说明D.不用标明，可查找规范100.在钢筋混凝土结构中，钢筋的保护层是：( )A.钢筋的表面办理层B.钢筋表面的防锈油漆C.拥有必定厚度的混凝土保护钢筋不被锈蚀D.包裹钢筋的资料101. 在右边的钢筋混凝土结构图中， 3 号钢筋为： ()A. 位于板的上层， 6mm直径，间距为 200mmB. 位于板的基层， 6mm直径，间距为 200mmC. 位于板的基层， 6mm直径，距板边沿 200mmD. 位于板的上层， 6mm直径，距主筋 200mm102. 在右边的钢筋混凝土结构图中， 1 号钢筋为： ()A. 位于板的上层， 8mm直径，间距为 150mmB. 位于板的基层， 8mm直径，间距为 150mmC. 位于板的基层， 8mm直径，距板边沿 150mmD. 位于板的上层， 8mm直径，距 3 号钢筋 150mm103. 在右边的钢筋混凝土结构图中， 4 号钢筋为： ()A. 位于板的上层， 6mm直径，间距为 200mmB. 位于板的基层， 6mm直径，间距为 200mmC. 位于板的基层， 6mm直径，距板边沿 200mmD. 位于板的上层， 6mm直径，距主筋 200mm104. 在右边的钢筋混凝土结构图中， 2 号钢筋为： ()A. 位于板的上层， 6mm直径，间距为 200mmB. 位于板的基层， 6mm直径，间距为 200mmC. 位于板的基层， 6mm直径，距板边沿 200mmD. 位于板的上层， 6mm直径，距 4 号钢筋 200mm105.在房子建筑中，勒脚的作用： ( )A.保护房子基础不受侵害B.房子周围的排水C.保护房子墙身不受侵害D.房子周边的装修106.在房子建筑中，散水的作用： ( )A.保护房子基础B.房子周围的排水C.保护房子墙面D.房子周边的装修107.在建筑施工图中，定位轴线是确立：( )A.承重墙、柱子等主要承重构件轴线地点的B.墙身轴线地点的C.房子基础轴线地点的D.房子柱子中心地点的108.在建筑施工图中，定位轴线用： ( )A.虚线表示B.细实线表示C.双点画线表示D.细点画线表示109.在建筑施工图中，平面图中定位轴线的编号，宜标明在：( )A.上方与左边B.下方与右边C.上方与右边D.下方与左边110.在建筑施工图中，定位轴线的编号应注写在：( )A.定位轴线端部 6mm直径的圆圈内B.定位轴线端部的侧面C.定位轴线端部 8mm直径的圆圈内D.定位轴线的中间111.在建筑施工图中，右图所示定位轴线的编号表示：( )A. C 号轴线后附带的第 2 根轴线B. 2 号图纸上的 C 号轴线C.2 号轴线后附带的 C号轴线D.在此地点有 2 号和 C号两条轴线112.在建筑工程图上，标高以米为单位，应注在标高符号上，其款式以下图。

《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。

第1章制图基本知识与技能思考题（1）图幅有几种幅面尺寸？A0、A1、A2、A3、A4。

（2）什么是比例？在图样上标注尺寸与图形比例有无关系？比例是指图形与实物相对应的线性尺寸之比。

不论什么比例，在标注尺寸时必须标注对象的真实尺寸。

所以在图样上标注尺寸与图形比例无关系（3）试述粗实线、中实线、细实线、中虚线、细点画线、细双点画线、波浪线、折断线的线型和线宽？各种图线相交时应注意什么问题？线型和线宽各种图线相交时应注意什么问题3（4）试述尺寸线、尺寸界线、尺寸起止符号、尺寸数字的基本规定。

尺寸线：①尺寸线应用细实线绘制，应与被注长度平行。

图样本身的任何图线均不得用作尺寸线。

②互相平行的尺寸线，应从被注写的图样轮廓线由近及远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。

③平行排列的尺寸线的间距宜为7～10 mm。

尺寸界线：尺寸界线应用细实线绘制，并应由图形的轮廓线、轴线或对称中心线引出，并超出尺寸线末端2～3 mm。

也可利用轮廓线、轴线或对称中心线作尺寸界线。

尺寸界线一般应与尺寸线垂直，必要时才允许尺寸界线倾斜。

尺寸起止符号：①尺寸线与尺寸界线相接处为尺寸的起止点。

②尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。

半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示，如图1-15所示。

③在轴测图中标注尺寸时，其起止符号宜用箭头。

尺寸数字：水平方向线性尺寸数字一般应注写在尺寸线的上方中部大约1 mm的位置，字头向上。

上方注写不下时，也允许注写在尺寸线的下方或中断处，对于铅垂方向的线性尺寸，其尺寸数字一般应注写在尺寸线左侧中部大约1 mm的位置，字头向左。

同一张图样，应尽可能采用相同的标注方法。

尺寸数字字体按国家标准规定书写，数字高度一般为3.5 mm。

尺寸数字不可被任何图线通过，否则必须将该图线断开。

（5）什么是圆弧连接？其作图原理是什么？当连接圆弧半径为已知，圆弧连接作图的关键是什么？圆弧连接：常见的机件中有许多机件具有光滑的轮廓，它们的轮廓图形大都是由曲线与直线或曲线与曲线光滑连接而成的，绘制这类图形的方法称为圆弧连接。
