喷煤工艺介绍

喷吹系统喷吹系统工艺流程喷吹系统利用原有煤粉制备系统设备，仓下设一组并列喷吹罐(三罐为一组)、一根喷吹主管、两个分配器工艺。

喷吹系统流化及加压采用氮气，输送采用压缩空气。

喷吹系统为一个系列，由相应的并列喷吹罐组、分配器、蒸汽加热器、喷吹管线、阀门、喷枪等设备组成。

喷吹与制粉系统以煤粉仓底部为界。

喷吹罐也设有计量装置。

喷吹系统的三个喷吹罐交替工作，当1号喷吹罐向高炉喷煤时，2号、3号喷吹罐就进行泄压，泄压后从煤粉仓装煤粉，然后加压，等待换罐。

当1号喷吹罐排空(留一定量底煤)时，打开2号喷吹罐输煤管上的主切断阀，2号喷吹罐随即转入喷吹状态，1号喷吹罐则又依次转入执行泄压、装粉、加压等程序。

当2号喷吹罐排空(留一定量底煤)时，打开3号喷吹罐输煤管上的主切断阀，3号喷吹罐随即转入喷吹状态，2号喷吹罐则又依次转入执行泄压、装粉、加压等程序。

这样三个喷吹罐交替工作，将煤粉经喷吹主管、对应的分配器、煤粉喷枪，连续稳定地喷入高炉。

喷吹系统控制方式喷吹系统画面上有“自动”、“半自动”、“手动”、“现场”四种模式，参与喷吹系统联动的各阀门设有“自动”、“手动”两种模式。

1) 自动状态: 当喷吹系统选择“自动”操作时，三个喷吹罐按照工艺要求顺序“装料”－>“加压”－>“喷吹”－>“倒罐”－>“泄压”循环自动运行；2) 半自动状态: 当喷吹系统选择“半自动”操作时，“装料”、“加压”、“喷吹”、“倒罐”、“泄压”过程由操作员在画面发出指令后运行；3) 手动状态：当喷吹系统选择“手动”操作时，各个阀体可以单独在画面人工操作，其联锁为个阀体本体的基本联锁条件；4) 现场状态：各个阀体的操作转化为现场就地操作，各个阀体转化为现场就地操作，此操作不通过PLC控制。

喷吹系统控制喷吹量控制实际的喷吹速率由喷吹罐计量装置获得。

喷吹速率通过重量对时间的微分而获得。

CRT画面上应有喷吹速率显示。

如下式表示：∆/ΔTWa=(2a Q-1a Q)/ΔT＝a Q式中：Wa……A系列实际喷吹速率，t/h；Q……喷吹过程中电子称称得某一时刻罐内煤粉的重a量；ΔT……微分区间。

喷煤工艺流程
喷煤工艺是一种煤粉燃烧技术，主要应用于燃烧器、锅炉、发电厂等领域。

以下是喷煤的工艺流程。

第一步：煤粉制备
煤粉制备是喷煤工艺的第一步，其目的是将煤炭破碎、干燥、粉碎，得到一定目标粒度的煤粉。

制备时需要考虑煤炭的种类、粒度、含水量以及煤粉的粒径等因素。

第二步：煤粉输送
煤粉输送是将制备好的煤粉输送至喷嘴的过程，通常采用气力输送或机械输送的方式进行。

其中气力输送是一种常用的方式，它利用气流将煤粉输送至喷嘴。

第三步：煤粉喷射
煤粉喷射是喷煤工艺的核心步骤，其目的是将煤粉喷射至燃烧器内部，进行燃烧产生热能。

煤粉喷射通常采用喷煤枪，将煤粉与气体混合喷射至燃烧器内部。

第四步：煤粉燃烧
煤粉燃烧是喷煤工艺的最后一步，其目的是将煤粉进行完全燃烧，释放出热能。

在煤粉喷射到燃烧器内部后，需要加入适量的空气进行氧化反应，煤粉燃烧产生的热能可以用于发电、供热等领域。

总之，喷煤工艺是一种高效、环保的煤粉燃烧技术，其工艺流程包括煤粉制备、煤粉输送、煤粉喷射和煤粉燃烧等步骤，能够有效地利用煤炭资源，减少二氧化碳等有害气体的排放。

喷煤系统的生产工艺一、概述喷煤系统是一种将煤粉喷入锅炉内进行燃烧的装置，具有高效、环保等优点，在现代工业生产中得到广泛应用。

本文将介绍喷煤系统的生产工艺，包括原料准备、制粉、输送、喷射等环节。

二、原料准备1. 煤粉选材：选择质量好、灰分低、挥发分高的无烟煤为原料。

2. 煤粉预处理：将原料无烟煤经过初步处理后，进行二次碾压，使其成为适合于喷射的细小颗粒。

三、制粉1. 粉碎设备：采用球磨机对预处理后的原料进行碾压，使其成为符合要求的细小颗粒。

2. 分级设备：通过筛分机将制成的颗粒按大小进行分类，以便后续输送和喷射操作。

四、输送1. 输送方式：采用气力输送方式，即利用气流将制成的煤粉从储存仓库输送至锅炉内。

2. 输送管道：选用耐蚀性好且不易堵塞的材料制成输送管道，如不锈钢、陶瓷等。

五、喷射1. 喷射方式：采用旋转式喷嘴进行喷射，以保证煤粉均匀喷洒在锅炉内。

2. 喷嘴设计：根据锅炉的结构和工作条件进行设计，以保证喷射效果。

六、安全措施1. 防爆措施：采用防爆设备对输送管道和储存仓库进行防护，以避免因煤粉爆炸而造成人员伤亡和设备损坏。

2. 火灾预防措施：对于易燃易爆的环境要采取相应的防火措施，如安装火灾报警器、灭火器等设备。

七、维护保养1. 定期检查：对于输送管道、储存仓库和喷嘴等重要部件要进行定期检查，发现问题及时处理。

2. 清洗维护：定期清洗输送管道和喷嘴等部件，保持其畅通无堵塞状态。

同时对于储存仓库内残留的煤粉要进行清理，以避免因积存过多而引发安全事故。

八、总结喷煤系统是一种高效、环保的燃烧装置，在现代工业生产中得到广泛应用。

其生产工艺包括原料准备、制粉、输送、喷射等环节，需要严格遵守安全措施和维护保养要求，以确保其正常运行和安全可靠。

高炉工艺高炉喷煤什么是高炉喷煤？现代高炉冶炼需用焦炭，它在高炉中的作用是提供冶炼过程需要的热量；还原铁矿石需要的还原剂；以及维持高炉料柱（特别是软熔带及其以下部位）透气性的骨架。

高炉喷吹煤粉是从高炉风口向炉内直接喷吹磨细了的无烟煤粉或烟煤粉或这两者的混合煤粉，以替代焦炭起提供热量和还原剂的作用，从而降低焦比，降低生铁成本，它是现代高炉冶炼的一项重大技术革命。

高炉喷煤有哪些重要意义？高炉喷煤对现代高炉炼铁技术来说是具有革命性的重大措施。

它是高炉炼铁能否与其他炼铁方法竞争，继续生存和发展的关键技术，其意义具体表现为：（1）以价格低廉的煤粉部分替代价格昂贵而日趋匮乏的冶金焦炭，使高炉炼铁焦比降低，生铁成本下降；（2）喷煤是调剂炉况热制度的有效手段；（3）喷煤可改善高炉炉缸工作状态，使高炉稳定顺行；（4）喷吹的煤粉在风口前气化燃烧会降低理论燃烧温度，为维持高炉冶炼所必需的T理，需要补偿，这就为高炉使用高风温和富氧鼓风创造了条件；（5）喷吹煤粉气化过程中放出比焦炭多的氢气，提高了煤气的还原能力和穿透扩散能力，有利于矿石还原和高炉操作指标的改善；（6）喷吹煤粉替代部分冶金焦炭，既缓和了焦煤的需求，也减少了炼焦设施，可节约基建投资，尤其是部分运转时间已达30年需要大修的焦炉，由于以煤粉替代焦炭而减少焦炭需求量，需大修的焦炉可停产而废弃；（7）喷煤粉代替焦炭，减少焦炉座数和生产的焦炭量，从而可降低炼焦生产对环境的污染。

高炉喷煤工艺系统由哪些方面组成？高炉喷煤工艺系统主要由原煤贮运、煤粉制备、煤粉输送、煤粉喷吹、干燥气体制备和供气动力系统组成。

高炉喷吹煤粉工艺有几种模式？从煤粉制备和喷吹设施的配置上来分，高炉喷煤工艺有两种模式，即间接喷吹模式和直接喷吹模式。

制粉系统和喷吹系统结合在一起直接向高炉喷吹的工艺叫直接喷吹工艺；制粉系统和喷吹系统分开，通过罐车或气动输送管道将煤粉从制粉车间送到靠近高炉的喷吹站，再向高炉喷吹煤粉的工艺叫间接喷吹工艺。

三安钢铁炼铁厂喷煤工艺流程前言为适应新建成3#高炉配套的喷煤站的生产操作需要，在结合原喷煤系统技术操作规程的基础上，做了较大的修订，特制定本规程。

其主要内容包括采用高炉煤气新型烟气发生炉，中速磨煤机制粉系统，采用压缩空气作为输送煤粉介质的并列罐全制动控制喷吹系统，以及配套喷混合煤的安全防暴系统。

本规程适用于炼铁厂喷煤车间技术操作岗位。

本规程自2011年10月1日起实施。

本规程由福建三安钢铁股份有限公司提出。

本规程由福建三安钢铁技术中心归口。

本规程由福建三安钢铁炼铁厂负责起草。

本规程主要起草人：本规程2011年首次发布。

，实际生产操作中如有出入，可根据实际需要进行修改。

目录炼铁厂高炉喷煤技术操作规程（试行）第1章喷煤工操作规程 (1)第2章烟气升温操作规程 (2)第3章制粉工操作规程 (5)第4章喷吹工技术操作规程 (8)炼铁厂高炉喷煤技术操作规程（试行）第一章喷煤工操作规程一、主要设备技术参数1、桥式抓斗起重机型号U127跨度31.5m工作制度重级抓斗容积5m3提升高度15m起重量10t2、DPG60型电子皮带秤给煤机技术参数标定给煤量60t/h 最小、最大给煤量8～60t/h计量精度≤±0.5% 控制精度≤±1%对煤质要求适应堆积煤比重0.7～1.1t/m3 粒度≤60mm 水分≤10%3、电磁除铁器型号PDC-8煤粒度＜50m 堆密度：0.9t/m3 废钢铁堆密度：7.8t/m3配B=800mm胶带机,V1.0m/s Q=200t/h4、大倾角皮带机型号DJ-800 B=800mm输送物料:原煤物料密度0.9t/m3 带速1.6m/s 输送量120t头尾轮水平距离56.33m 头尾轮中心高度34.5m 倾斜角度40℃5.水平皮带机型号TD75B800*13m B=800输送带规格棉帆布带CC-56 输送带断面型式槽型30度，输送速度1.0m/s 输送量200t/h二、操作规程1、开机前的检查与准备工作①检查各机电设备完整，电动机的接线头是否松动，接地线是否良好。

高炉喷煤一、喷吹煤粉已成为小高炉炼铁的当务之急i.当前,钢铁冶金行业遭遇到全球性的原料价格上涨,焦炭、矿石的价格涨幅惊人,冶炼成本普遍提高,这给小高炉炼铁业带来更大的困难;因此,降低冶炼成本成了小高炉作业的重要目标;其中,降低焦化,尤其重要;b)从50年代起,人们就在努力向高炉内喷吹相对廉价的煤粉,以部分替代价格相对昂贵的焦炭;经过半个世纪的努力,在喷煤技术方面取得了巨大的成功,喷煤技术日趋成熟;但是,成功的喷煤作业绝大部分都是在大高炉完成的,高炉喷煤技术还有待推广和完善;二、高炉喷吹煤粉降低焦比的原理i.焦炭在高炉内主要有三大作用：还原剂和料柱骨架;焦炭生产过程相对复杂,对于原料有特殊要求,由于资源和设备投资方面的因素,这些年来焦炭价格不断上涨,成为炼铁成本上升的主要原因;从高炉风口向高炉的内喷吹煤粉,由于具有和焦炭同样的碳素,可以部分替代焦炭低廉许多,从而可以在很大程度上降低生铁生产成本;三、喷吹煤粉的技术效果i.高炉喷煤后,除了焦比大幅度降低外,还给高炉操作增加了一个调剂手段,高炉操作人员可以利用控制喷煤量来控制高炉的热状态；喷煤后,由于煤比焦炭具有更多的挥发分,从而增加了煤气中氢的含量,煤气还原能力增强,有利于发展间接还原,这实际上也是降低焦比的原因之一;四、高炉喷煤的特点高炉喷煤之后,高炉压差并没有显着增加,也就是说,对于高炉透气性的影响不如大高炉那样明显;高炉由于整体能耗水平较高,喷煤后效果比较明显,置换比好于大高炉,接近1.0;高炉采用球式热风炉,风温相对较高,有利于喷煤;此外,小高炉喷煤的实践表明：喷煤后高炉炉况进一步稳定,炉缸工作状态改善,普遍顺行;五、重要意义i.高炉喷煤对现代高炉炼铁技术来说是具有革命性的重大措施;它是高炉炼铁能否与其他炼铁方法竞争,继续生存和发展的关键技术,其意义具体表现为：b)以价格低廉的煤粉部分替代价格昂贵而日趋匮乏的冶金焦炭,使高炉炼铁焦比降低,生铁成本下降；c)喷煤是调剂炉况热制度的有效手段；d)喷煤可改善高炉炉缸工作状态,使高炉稳定顺行；e)喷吹的煤粉在风口前气化燃烧会降低理论燃烧温度,为维持高炉冶炼所必需的动力,需要补偿,这就为高炉使用高风温和富氧鼓风创造了条件；f)喷吹煤粉气化过程中放出比焦炭多的氢气,提高了煤气的还原能力和穿透扩散能力,有利于矿石还原和高炉操作指标的改善；g)喷吹煤粉替代部分冶金焦炭,既缓和了焦煤的需求,也减少了炼焦设施,可节约基建投资,尤其是部分运转时间已达30年需要大修的焦炉,由于以煤粉替代焦炭而减少焦炭需求量,需大修的焦炉可停产而废弃；h)喷煤粉代替焦炭,减少焦炉炉座数和生产的焦炭量,从而可降低炼焦生产对环境的污染;六、工艺组成高炉喷煤工艺系统主要由原煤贮运、煤粉制备、煤粉输送、煤粉喷吹、干燥气体制备和供气动力系统组成;七、工艺模式从煤粉制备和喷吹设施的配置上来分,高炉喷煤工艺有两种模式,即间接喷吹模式和直接喷吹模式;制粉系统和喷吹系统结合在一起直接向高炉喷吹的工艺叫直接喷吹工艺；制粉系统和喷吹系统分开,通过罐车或气动输送管道将煤粉从制粉车间送到靠近高炉的喷吹站,再向高炉喷吹煤粉的工艺叫间接喷吹工艺;一般高炉多的企业宜采用间接喷吹工艺,高炉少的企业宜采用直接喷吹工艺,也有两种工艺模式并用的企业;一、设备参数球磨机型号:DTM320/470 电机JSQ1510—6 6KV 710KW 转速：18.5r/min 最大装球量：≤44t 生产能力：20t/h 筒体有效体积：37.8m32、布袋收除尘器：型号:FGM96—2x7m ,；过滤风量 65000 m3/h ；过滤面积：1308 m3 过滤速度：＜1.2m/min ；滤袋总数：1344条；阻力：1500～1700pa；入口浓度：＜1000g/ m3；出口温度：＜50mg/m3；供气压力：0.50～0.70MPa;耗气量：＜2 m3；入口温度：＜120℃;3、排烟风机：P=I2191～10025Pa；Q=47123～82463 m3/H; 9-20-140 ;电机型号：YKK 400-6 450KW 6KV ；转速：1480r/min.4、胶带式重给煤机：Q≤30t/h 宽：500mm,V=0.458m/s,传感称重：1000kg/ m3 ;精度：≤±0.5%；皮带负荷：18.2kg/m；型号：JCGFO30—500/350;5、鸡毛筛：型号：TZSM—40; 功率：2x0.75KW；Q=15t/h；尺寸：5x5mm；倾角：10°：4-6mm.6、埋刮板输送机：型号：HS450; Q=40t/h；电机型号：Y160M-67 5KW; 97r/min,380v;7、中速磨：①压力Kpa进：—1.08；出：—7.87:；压差：—6.52②温度进：232.1℃；出：71.2℃;③电流量：158.5A④入口氧气量：3.14%；废气温度95.0℃;⑤润滑油：压Mpa:0.2；温度29.9℃;⑥液压Mpa:6.35;⑦流量m3/h：543288、排粉风机：①进口温度差：1.46℃；轴承温度：44.3℃；润滑温度：64.5℃；流量m3/h：27550;9、烟气炉：①炉膛压力：—0.09Kpa；温度：914℃;②出口压力：—0.92Kpa；温度：629.9℃;10、煤仓①上仓温度：42.5℃②coppm:1611、袋式收尘器温度℃①1号灰斗：61.4；2好灰斗：59.4；3号灰斗：63.9;4号灰斗：60.6②出口温度：60.6③氧化含量进：出：9.4%15、制粉系统主要设备性能1、磨煤机1、技术数据EM型设计出力：33t/h常村烟煤电动机功率 200KW电动机电压 6000V电动机转速 990r/min磨盘转速 46.4r/min磨环辊道直径Φ1500mm通风阻力≦5500Pa磨入口负压＜-2Kpa润滑油箱容量 2.0m3润滑油牌号 N320极压工业齿轮油2、工作原理EM型磨煤机是一种中速立式球磨机,磨机主电机经联轴器与减速箱连接,减速机带动托盘和下磨环旋转,下磨环带动磨球转动,上磨环与压环通过销轴固定,可以上下移动但不能转动;上、下磨环和磨球的转动情况类似于径向滚动轴承;液压油缸和牵引绳通过弹簧拉紧框架提供弹簧所需的压力,从而将压力传递到磨机上的各个研磨元件;磨机壳体上的道轨板能够阻止弹簧固定框架、压圈和上磨环转动,并使之能上下移动;在磨机运行期间,研磨的原煤从上部中心的原煤下料管进入磨机被研磨成煤粉,从风嘴进入的热风将煤粉干燥并输送到分离器,不合格的大颗粒煤落回被重新研磨,直到达到合适的粒度;合格的煤粉被吸入到收粉器;难以粉碎的煤矸石等坚硬的颗粒被刮板刮进排渣箱,由人工定期清理,清理废渣时必须先关闭上部移动阀门,再打开排渣箱门；清渣后关闭排渣箱门,再打开上部阀门;二、工艺流程1、喷煤大致工艺流程：煤堆→破碎机→皮带→原煤仓→皮带秤→中速磨→带式收尘器→刚性口枪→振动筛鸡毛筛→烟粉仓→喷吹罐2、设备点检路线a.制粉系统：中速磨——润滑站——液压站——烟气炉——皮带称给料机——原煤仓——煤粉灭火阀——煤粉振动筛——煤粉卸灰阀——排粉风机——布袋收尘器——气动缸b.喷吹系统：喷吹罐下部阀——喷吹管道——切换阀——喷吹罐上部阀门——点磁阀——空气机压缩空气c.烟气炉燃烧制度：1 、炉膛温度≤1000℃.2 、高炉煤气压力≥0.0Kpa,＜1.5Kpa应停止烧炉;3 、高炉煤气应在炉膛内完全燃烧;4 、烟气在停机时出口文温度≤500℃,炉膛温≤900℃.5 、炉膛在生产时应处于微负压状态;6 、生产时,中速磨入口温度控制在≤300℃,无烟煤或≤280℃混合煤, 炉膛温度控制在720～950℃.d.磨制烟煤操作：1 、开总管切断阀,开风阀10～50﹪.2、利用烟气冷风阀,烟囱,烧口且调节阀,中速磨进口烟囱调相互配合逐步开完总管调节调节阀,开风门50～70﹪.经济指标：1、高炉每月平均入炉煤比2120kg/tFe;2、煤粉粒度：200目≥65％;3煤粉进口温度不高于280℃为宜;三、岗位责任一、班组长职责1.对本岗位的生产组织、指挥、技术操作、行政管理和职工思想政治工作全权负责;2.在工段内部直接受工段的领导,向工长负责;3.负责本系统的安全管理、设备管理、现场管理和经济核算,做到安全文明生产;4.教育和检查本岗位职工严格执行岗位三大规程,按时组织开展班组安全活动;5.认真执行交接班制度,负责处理上下班职工发生的争议;6.根据生产需要,经工段同意,有权调配岗位人员工作;7.负责提出和汇总检修项目及备品备件、原材料消耗计划,根据生产需要及时提出技改项目和修改规程的建议,并参加本系统的检修及验收工作;8.对本系统人员经济责任制进行认真公平考核和提出奖惩、评优、晋升等意见;9.负责组织处理事故,开好分析会,提出防范措施,杜绝重复事故发生;10.负责对新工人和老工人新岗位进行班组的安全教育,组织全体人员学业务、掌握先进技术、开展各种形式的劳动竞赛;11.负责本系统领换工具、用具及原始记录的检查、整理和保存;12.关心职工生活、注意工作方法,公平、公正地对待小组成员;二、带班工长岗位职责1.在工长的领导下,负责协调好纵横关系,组织好当班生产,做到安全和文明生产;2.认真执行交接班制度,为下班和下道工序创造良好的条件;3.负责“三大规程”的贯彻落实,不违章作业和违章指挥,对违规违制者提出初步处理意见,对所管辖范围内的安全工作负责;4.合理安排本班人员工作和休息,认真执行考勤制度;5.带领职工学技术、学文化,开展合理化建议和双增双节活动;6.负责本系统的设备检查、设备故障的联系处理和日常维护;7.积极组织处理当班发生的各种事故,组织开好分析会;8.对本班职工的技术水平、工作表现、遵章守纪等各方面进行考核,并对其奖惩、评优、晋升等提出意见;9.中夜班带班工长相互配合搞好生产,接受调度的指挥,完成各项任务;10.完成上级交给的其它任务;三岗位工职责1.穿戴齐全劳保用品,执行交接班制度,严格按标准化操作;2.熟练掌握本岗位安全操作规程,做到会讲、会背、会用;3.要学习和掌握各设备的性能和工作原理,做到会操作,会判断异常,会处理事故;4.岗位人员要分工负责,严格执行巡回检查制和点检制;5.烟气炉操作工按磨煤机要求切送合格的烟气,负责高温风机、加热炉、系统阀门等的正常操作、检查维护和故障处理等;6.上煤工按要求为磨煤机提供合格的原煤,负责煤场、原煤质量、品种和数量等的管理,保证按时、按要求上煤,同时负责三条皮带、除铁器、各原煤仓等所属设备的运行、维护等工作;7.制粉工按喷煤量的要求,磨制合格的煤粉,负责全封闭给煤机、中速磨、布袋除尘器、振动筛、煤粉仓、煤粉引风机等的正确操作和维护;8.喷吹工负责各高炉的喷煤、停煤、煤量调整等任务,与看枪、制粉等岗位联系,保证按时按量均匀喷煤;9.看枪工负责喷枪的插、拔、调整、更换、处理管道堵塞等,保证全风口喷吹,与喷吹岗位配合完成喷煤任务;10.要象爱护自己的眼睛一样爱护所负责的设备,不得违章操作和破坏设备,如发现有违章和破坏行为,将给予从重处罚;11.负责所辖区域的设备和现场卫生,填写好各种记录;完成上级交给的其它任务;四、安全规程一、喷吹粉煤1、一般规定1.1喷吹无烟煤时,煤粉制备系统;喷吹系统及制粉间,喷吹间内的一切设备容器、管道和厂房,均应采取安全防护措施,喷吹烟煤时,应符合GB16543的规定;1.2原煤输送系统,应设除铁器和杂物筛,扬尘点应有通风除尘设备;1.3煤粉仓、储煤罐、仓式泵等设备的泄爆孔,应按GB16543的规定进行设计,泄爆片的安装和使用,应符合国家有关标准的规定,泄爆孔的朝向应不致危害人员及设备;泄爆片后面的压力引引管的长度,不应超过泄爆管直径的10倍;泄爆片安装应牢固,法兰压安装应均匀;1.4岗位与岗位之间,喷煤值班室与高炉中控室之间,应有直接通讯的工具;1.5操作值班室应与用氮设备及管路分开;1.6煤粉管道的设计及输送煤粉的速度,应保证煤粉不沉淀,停止喷吹时,应用压缩空气吹扫管道,吹喷烟煤则应用氮气或其他惰性气体清扫;1.7向高炉喷煤时,应控制吹喷罐的压力,保证喷枪出口压力比高炉热风压力大0.05MPa,否则,应停止喷吹;1.8喷吹装置应保持连续,均匀喷吹;1.9煤粉仓、储煤罐、喷吹罐、仓式泵等罐体的结构,应能确保煤粉从罐内安全顺畅洗出,应有罐内储煤重量指示或料位指示;喷吹罐停煤粉时,无烟煤粉储存时间应不超过12h,烟粉煤储存时间应不超过8h,若罐内有氮气保护且罐内温度不高于65°C,则可适当退火,但不宜超过12h;1.10罐压、混合器出口压力与高炉热风压力的压差,应实行安全联锁控制,喷吹用气与喷吹罐的压差,也应实行安全联锁;突然断电时,各阀门应能向安全方向的切换;1.11在喷吹过程中,控制喷吹煤粉的阀门包括调节型阀门和切断阀门一旦失灵,应能自动停止向高炉喷吹煤粉,并及时报警;1.12煤粉、空气的混合器,不应安设在风口平方上,混合器与高炉之间的煤粉输送管路,应安装自动切断阀;1.13全系统的仪器、仪表,应符合表1的规定;1.15检查制粉和喷吹系统时,应将系统中的残煤吹扫干净,应使用防爆型照明灯具;检修喷吹煤粉设备,管道时,宜使用铜制工具,检修现场不应动火或产生火花;需要动火时,应征得安全保卫部门同意,并办理动火许可证,确认安全方向可进行检修;1.16煤粉制备的出口温度：烟煤不应超过75°C,无烟煤不应超过80°C;2、烟煤及混合煤喷吹2.1烟煤及烟煤与无烟煤的混合喷吹系统,其新建、扩建和改造工程的设计、施工与验收,以及操作维护、检修和管理,应符合GB16543的规定;2.2烟煤与无烟煤应分别御入规定的原料槽,车号、煤种、槽号均应该对号,并做好记录,槽上下的槽号标志应该明显,大块,杂物不应该御入槽内,原煤的槽内贮存时间,烟煤不超过2天；五烟煤不超过4天;2.3制备烟煤时,其干燥气体应该采用惰化气体；负压系统末端气体的含氧量,不应大于12% ;2.4磨制烟煤时,磨煤出口、煤粉仓、布装除尘器、喷吹管的温度应严格按设备性能参数设定控制；对于煤原稳定,并能严格控制干燥剂气氛和温度的制粉系统该温度极限可根据煤种等因素确定;2.5烟煤和无烟煤的混合喷吹,器配比应保持稳定；配比严格每天测定一次,误差应该不大于±5％;2.6烟煤和混合煤输送和喷吹系统的充压流化,喷吹等供气管道,均应该设置逆止阀；煤粉和喷吹输送管道,应该有供应压缩空气的旁道设施；喷吹烟煤或混合煤时,应该另设氮气旁道管道设施;2.7喷吹烟煤和混合煤时,仓式泵、储煤罐等压力容器的加压,收尘和流化的介质,应采取氮或其他惰化气体;还应设置防止和消除事故的装置;2.8烟煤喷吹系统,应设置气体控制装置和非电动顺序控制系统,超温、超压含氧超标等事故报警装置;二、制粉操作1.开机检查A系统的联锁,报警设施是否灵敏,状态是否准确;B阻断隔爆抑爆泄爆设施可靠;C消防器材完好、有效;D检测仪表完好、有效;E现场、设备及管道有无火种和易燃物转动件和转动件无卡阻;F原煤仓内备无烟煤;GN2压力＞0.55MPa三、启动1、制煤系统设备按逆向顺序启动;2、磨煤机温度不超过70℃,先投入无烟煤,待制粉系统具备投烟煤条件：磨机进口氧含量小于9%,方可投入烟煤;3、布袋收尘器出口氧含量在正常启动时不应超过12%,如临时停机车后重新启动不超过8%;四、运行1、应调节、控制各监测点的压力、温度、CO浓度和气氛含氧量,防止急剧升高和超过规定值;磨煤机出口氧含量控制在12%以下;2、喷吹煤粉温度急剧升高超过65℃时,应改用全氮气喷吹;3、出口温度或残氧测定超过规定值时,可临时转全磨无烟煤,待系统正常后再恢复原配比;4、应每周测定一次煤粉粒度,水分;煤种变化时,应先析煤粉发挥份,着火温度;五、停机1、正常停机2、磨机停车前半小时改用无烟煤生产;3、停车超过8小时,煤粉仓内煤粉应排空,停车超过2天时,原煤仓内烟煤应排空;4、应用惰化气保护喷吹罐,维持罐内比高炉热分压力高0.05-0.10MPa停车超过8小时应将喷煤吹罐内煤粉排空;5、确认各阀门开度置于停车位置;6、非正常停机7、确认各监测仪器表处理无异常状态,出现异常测值时应立即处理;8、用N2吹打制粉系统,内部各处积粉改用N2喷吹并清除设备、管道内火种;9、磨煤机出口温度不超过70°C布袋收尘器出口含氧量不应超过8%;10、确认关闭加热护热风断阀;六、应急操作1、磨煤机断煤时,应调节干燥介质温度,使出口温度不超过85°C,布袋收尘出口含氧量不超过8%,继续运行,当温度超过85°C时应改用N2喷吹;2、磨煤机满煤时,应停止投煤烟气量供应继续进行;3、突然停机时,应切断点源,首先手动关闭加热炉,热风切断阀,打开放散阀,同时通入N2灭火;4、布袋收尘器着火时,制粉系统立即停车,首先停叶轮给卸灰阀,再停刮板机,关闭翻板阀,停排粉风机然后停制粉系统其他设备,同时手动打开灭火阀充N2保护;5、泄爆膜破裂时,应及时更换泄爆膜;并检查其余泄爆膜及时清除现场积粉;6、煤粉仓CO浓度超过200PPM以上时,确认以往煤粉仓内充入N2进行惰化,破坏煤粉发生自燃气氛;可不定期往煤粉仓充入氮气来实现7、当中速磨进口烟气一氧化碳含6%时,确认进行充氮保护;可不定期往煤粉仓充入氮气来实现七、维护检修1、应保持设备表面,厂房内无积粉和易燃物;定期清仓、清罐;2、每月校准氧浓度分析仪、温度仪表一次;3、应及时处理泄爆、抑爆等不完好的零件和部件;4、对系统的压力容器应按劳动部颁发的压力容器安全技术监察规程的规定执行;5、在粉煤仓、喷煤罐、布袋收尘器、煤粉管道进行检修作业时,必须办理危险作业区作业审批手续;6、人员进入容器内检修应主管人批准,必须进行环境的氧浓度一氧化碳浓度测定;7、定期检查消防设施、防爆灯具;8、应将煤粉管吹扫干净,方可输粉;二、烟气炉1.1技术操作规程A、烘炉操作〈1〉、加热炉内部清理干净,各阀门灵活可靠,仪表投入运行;〈2〉、打开放散阀;〈3〉、关闭进磨机热风管道上的切断阀;〈4〉、用木柴从人孔点火烘烤,按烘炉曲线当炉顶温度升至400℃以上时即可配部分高炉煤气烘烤；炉顶温度达到600℃后,停用木柴,关闭人孔,起动助燃风机,开始配冷风烘烤;〈5〉、调节各烧嘴煤气和助燃风闸阀及助燃风机进风口开度,按烘炉要求进行烘炉;当炉顶温度达到800℃以上时即可投入正常工作;B、引煤气〈1〉、在引煤气前与除尘工段、生产安全科联系好,检查确认各阀门灵活可靠,蒸汽管道压力充足;〈2〉、打开煤气放散阀,关闭各烧嘴煤气调节闸阀;〈3〉、打开蒸汽门,向管道内通蒸汽驱除空气,待见到放散阀冒出蒸汽后开主管道上煤气调节阀送煤气;〈4〉、待见到放散阀有煤气冒出时关蒸汽门;〈5〉、关放散阀,完成引煤气工作;C、停煤气当长期停用煤气或需要在煤气管道上动火时,均需进行停煤气操作;〈1〉、停煤气时先与煤气工段和安全生产科联系好,蒸汽到位;〈2〉、关闭烟气炉各烧嘴的煤气调节闸阀;〈3〉、关煤气总管上的煤气调节阀和眼睛阀;〈4〉、开蒸汽阀门,向管道内通蒸汽;〈5〉、打开煤气放散阀;〈6〉、待见到放散阀冒出大量蒸汽数分钟后关蒸汽门;D、烧炉及为磨机送烟气〈1〉、调节燃烧烧嘴的数量及燃烧强度,将烟气炉炉顶温度控制在900-1000℃之间,不得过高超过1100℃和过低低于700℃;〈2〉、一律采用过剩空气燃烧,不得使煤气过剩,以免煤气燃烧不完进入磨机进口管道或磨机内燃烧;〈3〉、煤气压力低于2Kpa时,必须停止烧炉,以免发生事故;〈4〉、关闭高温风机进口调节阀,启动风机;运行平稳后调节该阀使混合后烟气温度在200-280℃之间,不得超过300℃;〈5〉、提高磨机进口温度方法：同时增加助燃风量和煤气量,但须先增加风量,关小高温风机进口调节阀;降低进口温度的方法与上相反,但在减煤气及空气时,先减煤气;〈6〉烟气炉应在微负压状态下运行,不可出现正压或负压太大;可通过调节燃烧烟气量的大小、兑入热风炉烟气量的多少、调节主排粉风机进气阀和放散阀的开度等手段来进行调节;〈7〉、在主排粉风机启动与停机时,制粉工要先调整排粉风机入口调节阀开度后方可进行,以免加热炉煤气熄火;〈8〉、烟气放散阀及放散管的温度不得大于350℃;1.2设备维护规程〈1〉、每班检查多次高温风机,各部位螺栓不得有松动现象、风机运转要平稳、冷却水出水量无异常、转动轴温度不超标、润滑油油位合格、进风调节阀灵活正常等;〈2〉、系统各阀门转动轴要定期加油,保证开关灵活准确,传动轴及法兰不得有泄漏现象;〈3〉、加热炉顶温要相对稳定,不得大起大落;炉内不得出现正压,炉灰要定期清理;〈4〉、不得对电器设备、各风机和炉体打水,各电机要有可靠的防雨设施;〈5〉、高温风机轴箱内的润滑油要定期更换;1.3安全生产规程〈1〉、进入工作岗位必须穿戴好劳保用品;〈2〉、调节煤气阀时要互相监护好,经常观察风向,发现煤气管道和阀门有泄漏时,必须立即处理,防止煤气中毒事故发生;〈3〉、严格按有关规程操作,杜绝煤气事故发生;〈4〉、带电设备应绝缘良好,严禁接触带电设备,不得水冲带电设备;〈5〉、燃烧炉点火时要先点火后开煤气,如点不着或灭火时,立即关闭煤气和空气阀,查明原因待炉内残余煤气抽净后再重新点火;〈6〉、干燥气的含氧量不得大于6%,工作区域CO含量不的大于30mg/m30.0024%;五、事故处理预案1、遇到高炉紧急休风停喷;2、空气压机故障时,立即转N2喷吹,并汇报高炉;3、喷吹压缩空气压力低于规定值时,立即串N2喷吹,并汇报高炉;4、安全阀炸裂时停喷;5、喷吹系统突然断电,根据CPU供电情况决定是否停喷吹或手动喷吹;6、发现喷吹管道、喷吹罐堵塞,漏煤停喷;7、罐内煤粉温度急剧升高,超过65°C转N2喷吹且大量喷吹,尽快将喷罐内煤粉吹空,同时采取降温措施,待温度降到正常范围时,再喷煤;8、停N2或压力或等于规定值时视情况决定是否转换压缩空气喷吹;9、检查制粉和喷吹系统时,应该将系统中的残煤吹扫干净,应该使用防爆型照明灯具,检查喷吹煤粉设备,管道时,应该证得保卫部门同意,并办理动火许可证,响应安全方可进行检修;10,、喷吹煤粉系统的设备,设施及室内地面,平台,每班进进行清扫或冲洗;1178、制粉系统发生着火,应紧急停机;9、煤粉仓温度超过规定值或着火时立即充N2;10、磨煤机满煤时,应停止投煤,减少烟气量供应,继续运行;11、突然停电时,应切断电源,首先手动关闭加热炉热风切断阀,打开放散阀,同时通入N2灭火;12、泄爆破裂时,应及时更换泄爆膜,并检查其余泄爆膜,及时消除现场积粉;13、当中速磨进口烟气CO含量超过6%时确认进行充N2保护;高炉风机系统故障：1、高炉喷煤系统一旦发生故障,必须及时处理,才能保证正常喷煤,减少对高炉操作的影响;防止喷煤系统出现故障,首先必须合理操作;正常喷吹过程中不易出故障,倒罐时极易发生一些故障;2喷煤系统构成与操作倒罐前首先必须通知高炉,注意波动情况;正确的倒罐操作程序为：1关下煤阀,保证线内煤粉吹扫干净；2关吹扫阀、快速切断阀、喷吹阀及补压阀；3开喷吹罐放散阀和均压阀；4喷吹管压力降至零时,开贮煤罐下钟阀向喷吹罐装煤；5储煤罐煤粉卸完后,其电子秤示数为零,关下钟阀；6关均压阀；7开喷煤罐下充压阀,罐压正常后下充压阀关闭;开喷吹风阀、快速切断阀、喷枪进口阀及补压阀,恢复正常喷煤;3生产过程中的常见故障3．1混合器前后软连接断开1关下煤阀,停止给煤；2关吹扫阀、快速切断阀,喷枪进口阀；3启动排气风机,吹净室内N2,清理场地,更换软连接；4通知高炉正常喷煤;3.2防爆膜爆破1非煤粉爆炸引起的集煤罐和储煤罐防爆膜爆破,喷煤罐可继续喷煤,通知设备检修人员更换防爆膜;。

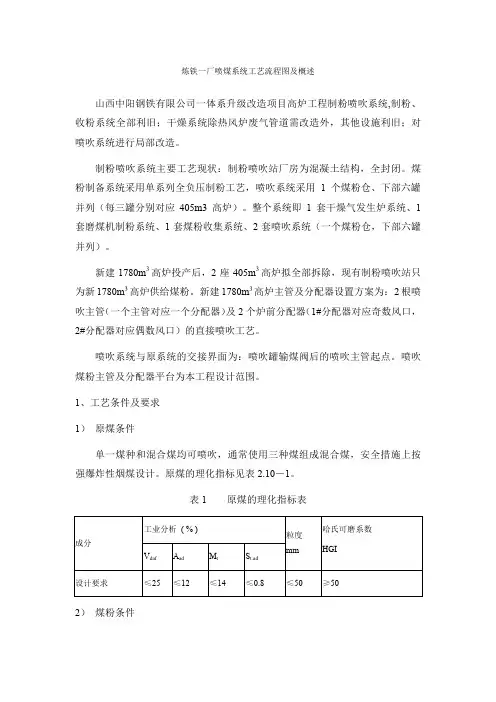

炼铁一厂喷煤系统工艺流程图及概述山西中阳钢铁有限公司一体系升级改造项目高炉工程制粉喷吹系统,制粉、收粉系统全部利旧；干燥系统除热风炉废气管道需改造外，其他设施利旧；对喷吹系统进行局部改造。

制粉喷吹系统主要工艺现状：制粉喷吹站厂房为混凝土结构，全封闭。

煤粉制备系统采用单系列全负压制粉工艺，喷吹系统采用1个煤粉仓、下部六罐并列（每三罐分别对应405m3高炉）。

整个系统即1套干燥气发生炉系统、1套磨煤机制粉系统、1套煤粉收集系统、2套喷吹系统（一个煤粉仓，下部六罐并列）。

新建1780m3高炉投产后，2座405m3高炉拟全部拆除，现有制粉喷吹站只为新1780m3高炉供给煤粉。

新建1780m3高炉主管及分配器设置方案为：2根喷吹主管（一个主管对应一个分配器）及2个炉前分配器（1#分配器对应奇数风口，2#分配器对应偶数风口）的直接喷吹工艺。

喷吹系统与原系统的交接界面为：喷吹罐输煤阀后的喷吹主管起点。

喷吹煤粉主管及分配器平台为本工程设计范围。

1、工艺条件及要求1）原煤条件单一煤种和混合煤均可喷吹，通常使用三种煤组成混合煤，安全措施上按强爆炸性烟煤设计。

原煤的理化指标见表2.10－1。

表1 原煤的理化指标表成分工业分析( % )粒度mm哈氏可磨系数HGIV daf A ad M t S t.ad设计要求≤25 ≤12 ≤14 ≤0.8 ≤50 ≥50 2）煤粉条件煤粉质量要求见表2.10－2。

表2 煤粉质量要求表项目数值备注煤粉粒度：－200目70～80%＜1mm 100%煤粉水份≤1.3%3）制粉喷吹能力按高炉正常日产铁水量4005吨，正常喷吹能力为160kg/t铁计，高炉正常喷吹所需煤粉量为26.7t/h；按高炉正常日产铁水量4005吨，喷吹能力为200kg/t 铁计，高炉最大喷吹所需煤粉量为33.4t/h。

2、主要工艺参数制粉喷吹系统主要工艺参数见表2.10－3。

表3 喷吹系统工艺参数序号名称单位数值备注1 高炉公称容积m317802 风口数个223 高炉热风压力（最大）MPa 0.354 喷吹站到最远风口距离m ～1505 高炉喷吹量t/h 26.7 最大33.46 吨铁理论喷煤量kg/t 160 设备能力2007 系统现状能力kg/t 110～120 不改造喷吹罐8 加压、流化用氮气量Nm3/h 1600 0.85MPa(g)9 喷吹用压缩空气量 Nm 3/h 1400 0.85MPa(g)10喷吹罐倒罐周期min40～503、主要工艺流程分配器及煤粉主管流程图见附图。
