下载文档原格式
首钢总公司锅炉压力容器事故应急预案目录1事故类型和危害程度分析2应急处置基本原则3组织机构及职责3.1 应急组织体系3.2 指挥机构及职责4预防与预警4.1 危险源监控4.2 预警行动5信息报告程序6应急处置6.1 响应分级6.2 响应程序6.3 处置措施7应急物资与装备保障8 附则首钢总公司锅炉压力容器事故应急预案1、事故类型和危害程度分析首钢总公司作为钢铁企业，首钢总公司北京地区（含矿业公司）现有各种锅炉100余台，压力容器2700余台，遍及北京地区十余个区县及河北省迁安地区。
大型工业蒸汽锅炉和大型储存类压力容器发生爆炸或泄漏事故，将会引起污染、火灾、烫伤及窒息等重大人身伤亡和财产损失，造成极大社会影响。
2、应急处置基本原则首钢总公司锅炉压力容器事故应急工作坚持安全第一、预防为主的原则；坚持统一领导、分级管理的原则；坚持“三不放过”的原则（原因不清不放过;责任者未得到处理和群众未受到教育不放过；没有事故防范措施或措施不落实不放过）。
3、组织机构及职责3.1、应急组织体系首钢总公司锅炉压力容器事故应急组织体系分为二级管理，总公司设锅炉压力容器事故应急指挥部；各子公司、直属单位相应设立锅炉压力容器事故应急指挥小组。
3.2、指挥机构及职责（1）、锅炉压力容器事故应急指挥部（见附件一）总指挥：总公司主管设备工作的副总经理副总指挥：设备部部长、生产部部长安全处处长成员单位：设备部、生产部、安全处、技术研究院、供应公司、保卫处、信息部、二级子公司及直属单位（锅炉压力容器事故发生单位）。
（2）、职责分工指挥部：发生重大及以上锅炉压力容器事故后，总指挥或总指挥委托副总指挥赶赴事故现场进行现场指挥，成立现场抢修指挥部，协调生产平衡，组织抢修工作，包括制定抢修方案、协调平衡检修力量、事故分析等，研究部署实施救援和恢复生产的全面工作;检查指导应急预案的执行和落实情况。
生产部：针对锅炉压力容器事故对生产的影响程度，及时协调生产流程，合理调整安排生产。

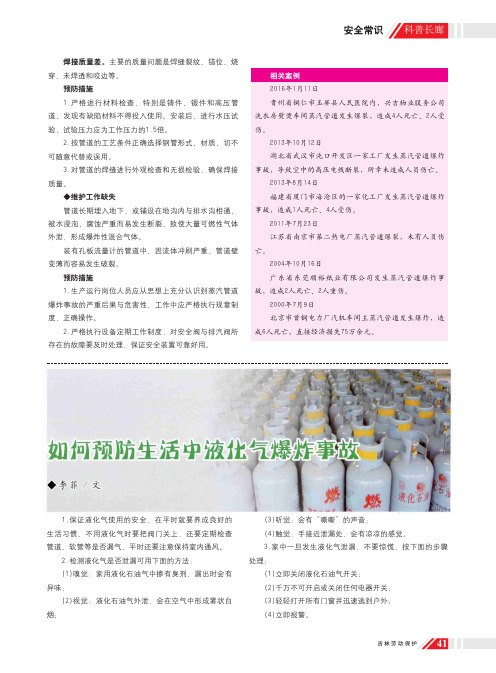

科普长廊41吉林劳动保护◆／文李菲1.保证液化气使用的安全，在平时就要养成良好的生活习惯，不用液化气时要把阀门关上，还要定期检查管道、软管等是否漏气，平时还要注意保持室内通风。
2.检测液化气是否泄漏可用下面的方法：(1)嗅觉：家用液化石油气中掺有臭剂，漏出时会有异味；(2)视觉：液化石油气外泄，会在空气中形成雾状白烟；(3)听觉：会有“嘶嘶”的声音；(4)触觉：手接近泄漏处，会有凉凉的感觉。
3.家中一旦发生液化气泄漏，不要惊慌，按下面的步骤处理：(1)立即关闭液化石油气开关；(2)千万不可开启或关闭任何电器开关；(3)轻轻打开所有门窗并迅速逃到户外；(4)立即报警。
如何预防生活中液化气爆炸事故焊接质量差。
主要的质量问题是焊缝裂纹、错位、烧穿、未焊透和咬边等。
预防措施1.严格进行材料检查，特别是铸件、锻件和高压管道，发现有缺陷材料不得投入使用。
安装后，进行水压试验，试验压力应为工作压力的倍。
1.52.按管道的工艺条件正确选择钢管形式、材质，切不可随意代替或误用。
3.对管道的焊缝进行外观检查和无损检验，确保焊接质量。
◆维护工作缺失管道长期埋入地下，或铺设在地沟内与排水沟相通，被水浸泡，腐蚀严重而易发生断裂，致使大量可燃性气体外泄，形成爆炸性混合气体。
装有孔板流量计的管道中，因流体冲刷严重，管道壁变薄而容易发生破裂。
预防措施1.生产运行岗位人员应从思想上充分认识到蒸汽管道爆炸事故的严重后果与危害性，工作中应严格执行规章制度，正确操作。
2.严格执行设备定期工作制度，对安全阀与排汽阀所存在的故障要及时处理，保证安全装置可靠好用。
相关案例2016111年月日贵州省铜仁市玉屏县人民医院内，兴吉物业服务公司洗衣房熨烫车间蒸汽管道发生爆裂，造成人死亡、人受42伤。
20131012年月日湖北省武汉市沌口开发区一家工厂发生蒸汽管道爆炸事故，导致空中的高压电线断裂，所幸未造成人员伤亡。
2013814年月日福建省厦门市海沧区的一家化工厂发生蒸汽管道爆炸事故，造成人死亡、人受伤。

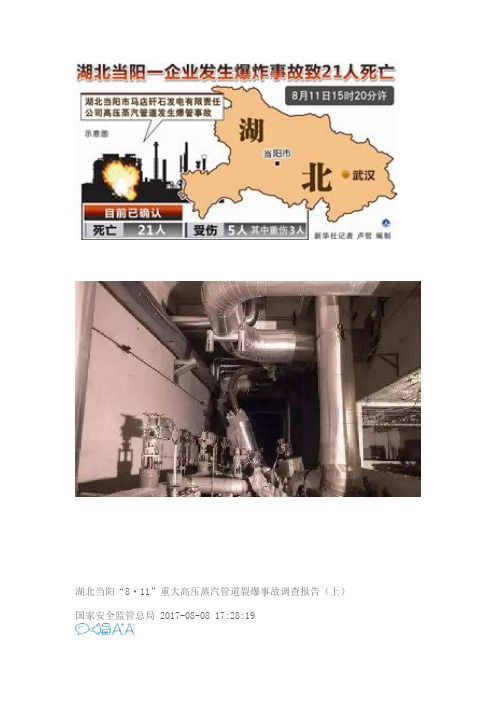

湖北当阳“8·11”重大高压蒸汽管道裂爆事故调查报告（上）国家安全监管总局 2017-08-08 17:28:19湖北当阳“8·11”重大高压蒸汽管道裂爆事故调查报告2016年8月11日14时49分，湖北省当阳市马店矸石发电有限责任公司热电联产项目在试生产过程中，2号锅炉高压主蒸汽管道上的“一体焊接式长径喷嘴”（企业命名的产品名称，是一种差压式流量计，以下简称事故喷嘴）裂爆，导致发生一起重大高压蒸汽管道裂爆事故，造成22人死亡，4人重伤，直接经济损失约2313万元。
事故发生后，国务院领导高度重视，李克强总理作出重要批示：“要全力抢救伤员，尽最大努力减少伤亡，妥为做好善后处置，抓紧查明事故原因并追责”。
湖北省委、省政府非常重视，时任省委书记李鸿忠，时任省委副书记、代省长王晓东等省委省政府领导也都作出相应批示，并带领省市有关人员赶赴现场，组织指挥事故应急救援和处置工作。
根据《生产安全事故报告和调查处理条例》（国务院令第493号）、《湖北省生产安全事故报告和调查处理办法》（省政府令第354号）等规定，经省人民政府批准，于8月12日成立由时任省安监局局长刘旭辉为组长，省安监局、省监察厅、省公安厅、省质监局、省能源局、省总工会等部门和宜昌市人民政府有关人员为成员的湖北省当阳市马店矸石发电有限责任公司“8·11”重大高压蒸汽管道裂爆事故调查组（以下简称事故调查组）。
事故调查组邀请省人民检察院派员参加，并聘请热电设计和运行管理、特种设备检验检测、金属材料焊接等多个方面的专家组成专家组参加事故技术调查工作，聘请有关检验检测和勘测设计机构进行了检测鉴定。
事故调查组按照“四不放过”和“科学严谨、依法依规、实事求是、注重实效”的原则，通过现场勘验、调查取证、检测检验和专家论证，查明了事故发生的经过、原因、人员伤亡和财产损失情况，认定了事故性质，查清了相关单位和人员责任，提出了对有关责任人员和责任单位的处理意见。

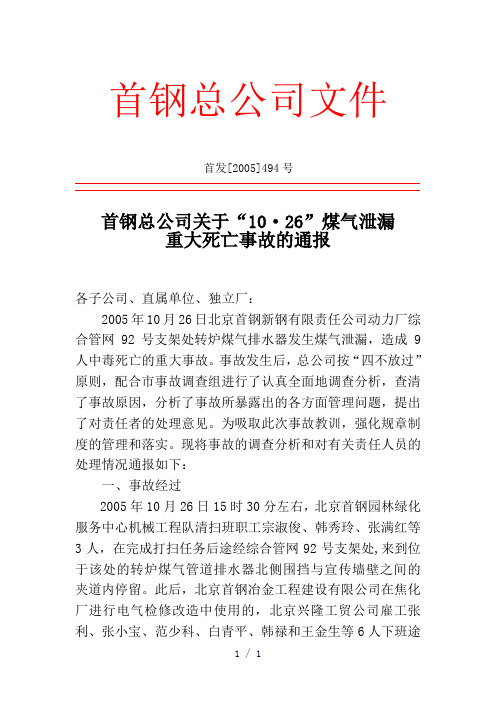

首钢总公司文件首发[2005]494号首钢总公司关于“10·26”煤气泄漏重大死亡事故的通报各子公司、直属单位、独立厂：2005年10月26日北京首钢新钢有限责任公司动力厂综合管网92号支架处转炉煤气排水器发生煤气泄漏，造成 9人中毒死亡的重大事故。
事故发生后，总公司按“四不放过”原则，配合市事故调查组进行了认真全面地调查分析，查清了事故原因，分析了事故所暴露出的各方面管理问题，提出了对责任者的处理意见。
为吸取此次事故教训，强化规章制度的管理和落实。
现将事故的调查分析和对有关责任人员的处理情况通报如下：一、事故经过2005年10月26日15时30分左右，北京首钢园林绿化服务中心机械工程队清扫班职工宗淑俊、韩秀玲、张满红等3人，在完成打扫任务后途经综合管网92号支架处,来到位于该处的转炉煤气管道排水器北侧围挡与宣传墙壁之间的夹道内停留。
此后，北京首钢冶金工程建设有限公司在焦化厂进行电气检修改造中使用的，北京兴隆工贸公司雇工张利、张小宝、范少科、白青平、韩禄和王金生等6人下班途中在该排水器南侧的消防通道上休息。
此时，排水器水封已被冲破、煤气开始大量泄漏，由于当日气压较低，煤气扩散缓慢，形成大量煤气聚集，造成上述9人煤气中毒。
15时40分左右,首钢总公司设备维检中心陈立勇从精品棒材车间高压值班室骑自行车返回办公室路上，看到马路上躺着两个人，其中一个人嘴角有白沫，同时闻到一股异味，感到情况异常，然后憋住呼吸立即冲了过去，向正在厂房东侧２号门巡视的保安中队队长董德斌和队员于学明进行了报告。
董德斌等人立即赶到事故地点，看到92号支架下方的煤气排水器附近倒卧多人，且处于昏迷状态。
根据出事地点靠近煤气排水器的实际情况，董德斌怀疑是煤气中毒，当即向厂保卫科干事陈曦和生产计划科安全专业员李鸿源报告，李鸿源立即向首钢总公司安全处煤气防护站报告，并通知本厂四作业区作业长刘连会等人立即赶到现场抢救中毒人员。
煤气防护站有关人员迅速赶到事故现场，切断气源并投入抢救工作。
高压高温蒸汽管道失效分析12Cr1MoV材质的蒸汽管道在高压高温以及交变应力的环境中长期运作会发生珠光体球化，严重影响管道的显微组织和性能，降低其使用寿命。
本文以首钢电力作业部蒸汽管道为例，通过金相分析、硬度分析、力学性能对比对管道失效进行分析。
结果表明：管道在高温高压环境中长期运作，管材发生严重珠光体球化，硬度大幅降低，管道基本丧失承压能力。
标签：12Cr1MoV钢；高温高压；金相分析；珠光体球化12Cr1MoV钢作为一种合金结构钢具有较高的热强性和抗氧化性，良好的持久塑性以及持久强度等优良性能[1]。
因此12Cr1MoV钢被廣泛应用于高压、超高压、亚临界电站锅炉过热器、集箱和主蒸气导管。
但是管材长时间在高压高温的环境中工作，其微观组织和性能会发生变化[2]，其中珠光体球化是一种比较常见的情况，严重的珠光体球化会大大降低管材的力学性能，影响工业生产的正常运行，甚至对人身安全造成危害。
2016年8月11日湖北宜昌当阳公司某发电公司高压蒸汽管道发生爆炸，致使21人死亡、5人受伤，影响巨大。
本文以首钢电力作业部蒸汽管道为例，研究其在高温高压环境中运行11年后微观组织和性能的变化，对其失效机理进行了探究。
1 实验材料本实验式样取自首钢电力作业部蒸汽管道，管道材质为12Cr1MoV，由首钢设计院于2004年设计，投用于2005年12月，设计压力为5.3 MPa，工作压力为5.1 MPa。
设计温度为455℃，工作压力为450℃以下。
管道规格：主蒸汽连通管Φ325×12mm。
12Cr1MoV钢的化学成分见表1[3]。
2 实验结果2.1 金相分析对主蒸汽连通管道进行了金相分析。
图1（a）和图1（b）分别为原始管材和工作11年后管材在200倍放大倍率下的金相照片。
图1（c）和图1（d）分别是原始管材和工作11年后管材在500倍放大倍率下的金相照片。
从图1（a）和图1（c）可以看出原始管材的显微组织主要是铁素体和珠光体，珠光体晶粒中的铁素体及渗碳体是呈薄片层状相互间夹，晶界清晰，碳化物呈颗粒状分布在铁素体和晶粒边界上[1，4]。
２０００年一月１月１日，福厦高速公路福清路段发生交通事故，２２人死亡，２９人受伤。
１月２日，广东东源县蓝口镇发生沉船事故，６名女学生无一生还。
１月６日，广州市越秀区民宅发生大火，５人被烧死。
１月８日，莱芜市钢城区里辛煤矿一矿井发生瓦斯爆炸，造成１０人伤亡。
１月９日，湘潭火车站附近一酒店发生大火，至少１２人死亡，１５人受伤。
１月１０日，广东廉江市一家爆竹厂发生爆炸，１人当场炸死，２人重伤，厂房被夷为平地。
１月１０日（？），广西矿区两起透水事故造成２２人死亡。
１月１０日（？），山东一矿井瓦斯爆炸当场伤亡十人。
１月１１日，合肥一商品批发市场发生大火，至少１人死亡，数人失踪，经济损失达１亿元以上。
１月１１日，徐州大黄山煤矿于发生恶性透水事故，造成６３名矿工被困，其中２２人遇难。
１月１８日，陕西蒲城县东辰镇爆竹爆炸导致１１人死亡，２人受伤。
二月２月４日，广西横县爆竹爆炸导致５人死亡。
２月１３日，广州市增槎路商铺发生火灾，造成４人死亡，２人受伤。
２月１７日，河北廊坊大城县大广安乡爆竹爆炸导致９人死亡，９人受伤。
２月１８日，广东乳源发生重大交通事故，客车翻下路基造成１人死亡，３８人受伤。
新华社北京２月２２日电：目前全国平均每天要发生１１００多起交通事故，２２０多人在飞来横祸中丧生，近８００人受伤。
去年全国公安交通管理部门共受理道路交通事故４１·３万起，造成８·４万人死亡、２８·６万人受伤，直接经济损失２１·２亿元，分别比上年增长１９·３％、７％、２８·４％、１０·１％。
三月３月１日，一艘三无船由于严重超载，在奉节翻沉，７人失踪。
３月５日，广东惠阳市发生一起翻船事故，１人死亡，５人失踪，２人获救。
３月１１日，江西萍乡市上粟县石岭鞭炮厂发生特大爆炸案，当场炸死３３人，１２人受伤。
３月１２日，中山市一居民住宅发生重大火灾，造成５人死亡。
３月中旬，江西省乐平市涌山镇又发生数起小煤窑瓦斯爆炸事故，死８０人。
蒸汽管道爆炸事故案例河北省电力公司关于“5.17”事故的报告一、项目基本情况河北西柏坡第二发电有限责任公司工程项目由河北省建设投资公司控股，建设两台600MW 超临界燃煤发电机组。
项目建设单位：河北西柏坡第二发电有限责任公司；项目施工承包单位：河北省电力建设第一工程公司(以下简称电建一公司)；项目调试单位：河北省电力建设调整试验所(以下简称调试所)；项目监理单位：河北省电力建设监理有限责任公司(以下简称电力监理公司)。
该工程于2006 年3 月进入分部试运阶段。
由建设单位主要负责人担任总指挥长的试运指挥部，全面组织、领导和协调机组启动试运工作，对试运中的安全、质量、进度和效益全面负责。
二、事故经过及应急处理按照河北西柏坡第二发电有限责任公司工程项目进度计划，依据编制的《蒸汽吹管调试措施》，电建一公司和生产单位配合，进行5 号机组的吹管工作。
该工程于2006 年3 月进入分部试运阶段。
5 月14 日23 时48 分正式开始蒸汽吹管，至5 月17 日23 时顺利完成了23 次吹管。
5 月17 日23时52 分，操作人员开启吹管临吹阀，进行第24 次吹管，23 时53 分，听到吹管声音异常，立即关闭吹管临吹阀，23 时57 分锅炉灭火停炉。
经检查发现，位于吹管系统末端的消音器堵板由于焊口开裂吹落，蒸汽吹向化学水化验室，将已封闭的化学水化验室门吹开，高温蒸汽涌入化学水化验室，造成正在化学水实验室进行正常运行、调试、维护的11 名工作人员灼烫伤，5 人死亡、2 人重伤、4 人轻伤，其中两名重伤人员也于6 月9日和16 日相继死亡。
其中，西柏坡电厂死亡5 人，调试所死亡2 人（死亡人员名单见附件）。
事故发生后，现场有关人员立即报告并拨打了120 急救电话。
各单位立即启动了事故应急预案，迅速开展救治和现场保护工作。
5 月18 日凌晨0 时10 分，11 名受伤人员中的9 人被送往平山县医院救治(1 人0 时30 分左右经抢救无效死亡)，2 人被送往白求恩国际和平医院。
一起蒸汽管道爆炸事故的原因分析及启示一起蒸汽管道爆炸事故的原因分析及启示一、事故概况2022年07月05日15时30分左右，位于某经济技术开发区的一条中压蒸汽管道，在暖管后开启支管阀门时发生爆炸，导致主管道〔φ377〕与支管道〔φ219〕联通处的一只三通被爆破撕裂，支管道及阀门被抛在一边，地面冲刷坑有一米多深，管道旁的绿化带亦被掀起的局部泥土覆盖，成土黄色，幸此次事故未造成人员伤亡。
二、事故调查了解与原因分析1、该事故管道设计压力P=2.0 MPa、设计温度t=350℃，于2022 年11月安装竣工，同年12月通过检验验收并投入运行，后因后继用户用汽量缺乏，运行8个月后停用。
2、查阅供热单位供热运行记录，该事故管道段曾于2022年3月27日至4月15日向支线供过汽〔试运行，该支管未进行水压试验，100％无损检测〕。
事故发生时供热单位内的出口供热参数：P=2.08MPa、t=351℃，略为超压但不至于引起爆炸。
3.对事故三通失效部件的检查与取样分析情况 3.1焊缝外观质量破坏部位的三通外观焊缝质量良好，内部有局部未焊透现象，本次事故的起爆点为三通肩部上面的热影响区，因此此未焊透不是爆破的原因。
3.2断口分析对三通撕裂的断口宏观检查，其断面呈塑性断口的特性，三通爆破后未产生碎片，仍为一块整体，材料的塑性性能良好。
3.3化学成分与机械性能委托有资质的检验机构对失效三通进行取样分析，结果符合产品标准要求。
3.4硬度和厚度委托有资质的检验机构对失效三通起爆点肩部进行硬度和厚度检验，取样点数据符合产品标准要求。
综合分析说明三通质量符合标准质量要求。
4.事故管道沿线检查情况发生事故的管道是某经济技术开发区的一条主要公用管道，为便于沿线企业的检修，不影响其他用户的生产，或者便于处置紧急情况，沿途设置了一些中间阀门，平时这些阀门应该处于常开状态，详见下列图。
上主管道中间阀门1北西下东南φ377X91＃疏水φ219X6支管道2＃疏水支管阀门中间阀门2事故点φ377X93＃疏水爆炸管道简图由于向支线供汽时，后面没有用户，本次启用时中间阀门2处于关闭状态。
钢铁企业火灾事故案例自上个世纪80年代以来，我国发生了众多的钢铁企业火灾事故，给社会和钢铁企业带来了严重的损失。
下面，我们将从以下几个方面介绍几起因火灾事故导致的钢铁企业损失较为严重的案例。
一、北京首钢公司特钢分公司2003年火灾事故2003年10月24日，北京首钢公司特钢分公司发生一起严重火灾事故，当时在生产人员疏散过程中不幸造成12人死亡，另有39人受伤。
此次火灾燃烧面积达到1.2万平方米，直接经济损失达数千万元。
造成这次火灾的原因主要是因为氧化铝和硅粉等可燃物质的储藏、运输及作业存在严重问题，根据事故调查报告确认，一些操作员对罐内的氧化铝储罐没有进行彻底清理，因此造成氧化铝在充氮气净化时自燃发生爆炸，并导致连锁碰撞，最终引发整个厂房的火灾。
二、河南南阳钢铁集团公司2017年火灾事故2017年8月5日，河南南阳钢铁集团公司炼焦厂车间发生严重火灾事故，当时厂房内有64名工人被困，其中50人被救出，但仍有14人不幸遇难。
这次火灾事故造成的经济损失高达5000多万元。
造成这次火灾事故的原因是电力接警系统故障，无法在第一时间找到事故部位，造成火势快速蔓延。
同时，由于炉内电泵水管阀门失去管制，实验设备陈旧、老化，也使得火势更加严重。
三、山西焦化集团大同焦化公司2018年火灾事故2018年2月23日，山西焦化集团大同焦化公司发生一起火灾事故，当时厂房内有5名工人被困，最终有2人不幸遇难。
此次火灾事故造成的经济损失也较为严重。
造成这次火灾事故的原因是因为公司安全管理不到位，防火设施不全，安全漏洞较多。
同时，公司员工安全意识不强，对生产工艺不熟悉，也是造成事故的重要原因。
以上这些案例都证明，在钢铁企业中，火灾事故带来的经济损失和人员伤亡都是不可忽视的，因此就需要加强钢铁企业的安全意识和科学管理，注重安全设施和防火措施的建设和维护，推动钢铁生产向安全、环保、高效方向发展，从而保障钢铁企业经济发展和社会利益。
5·17北京通州区化工厂火灾5月17日，中国北京市通州区一家化工厂发生大火，火势猛烈。
当地居民拍下惊人的视频，显示巨大的火焰和浓烟成为天际线的一部分。
随着爆炸声和火烧声的连续不断，城市里到处是惊恐和混乱的声音。
据报道，该化工厂坐落在通州区李桥镇，占地面积12000平方米，是一家化工厂生产核苷酸相关产品的公司。
事故导致通州、朝阳、顺义等多个区域受到影响，浓烟和有毒气体污染了大气和附近的水源。
当地消防部门接到报告后立即赶到现场进行扑救，已经投入了100多名消防员和30多辆消防车。
他们奋力扑灭大火，可惜由于火场面积大和工厂里存储的化学品，泡沫灭火剂等扑救消防设备使用受到限制，火势一度无法抑制。
消防部门表示正在对大火的原因进行调查，初步排除了人为纵火的可能性。
此次火灾已造成5名消防队员受伤，2名工人失踪。
许多居民因为烟雾过重而被迫离开家园，当地政府已经向周围居民分发了口罩和瓶装水来应对无法饮用自来水的情况。
在随后的几天，当地卫生部门和环保部门进行了实地勘查和调查，确定火灾对环境产生了显著影响。
政府已经分发网络广告，呼吁当地居民避免直接吸入烟雾和饮用自来水。
这次火灾在全国范围内引起了广泛关注，令人深感担忧的是，此类事故的发生已经成为常态，这些事故为何经常发生？有关部门是否应该采取行动保障公众生命和财产安全？所有这些问题都呼吁有关方面广泛思考并提出针对性解决措施。
首先，该化工厂的生产行为应受到更加严格的监管。
尤其是对于危险品存储和使用，需要加强监管和安全措施。
其次，对于类似化工厂周围的居民和商户，需要建立更加有效的安全机制，提供更多的紧急配备，以避免大规模伤亡和资产损失。
最后，政府部门应该提高应急反应速度和协调能力，制定完善的应急预案，而且需要加强对公众环境的规范和监管，确保生态环境和自然资源得到顾及。
在这次事件中，救援人员勇敢地冲向大火，极尽一切可能保护居民的生命财产。
我们也希望当地政府和其他相关部门能够从这次灾难中吸取教训，完善管理体制和监管机制，以便更加有效地应对未来类似事件的发生。
北京华能热电厂“3.13”氢爆事故调查报告北京华能热电厂“3.13”氢爆事故调查报告事故回顾：2015年3月13日14时47分，位于北京市朝阳区王四营乡观音堂村100号的华能北京热电有限责任公司2号汽轮发电机组突然发生爆炸燃烧，火势迅速蔓延，并产生大量浓烟。
本次事故未造成人员伤亡，共造成直接经济损失988.46万元。
事故原因：叶轮轮缘断裂与叶片脱落123千克，机组轴系发生剧烈振动，导致轴和轴瓦严重磨损、轴封和氢气密封系统失效，润滑油和氢气发生大量泄漏，与励磁系统火花接触后发生爆炸和燃烧。
事故发生后，国家能源局和北京市委市政府高度重视，立即启动应急响应，北京市副市长张延昆同志对做好善后处理和事故调查工作提出了明确要求。
国家能源局委托国家能源局华北监管局组织调查。
经请示北京市政府，国家能源局华北监管局牵头，会同北京市安全生产监督管理局、北京市发展和改革委员会、北京市公安局消防局、华能华北分公司，组成了华能北京热电有限责任公司“3•13”2号机组事故调查组，依据《电力安全事故应急处置和调查处理条例》(国务院第599号条例)和《生产安全事故报告和调查处理条例》(国务院第493号条例)开展事故调查。
事故调查组按照“四不放过”和“科学严谨、依法依规、实事求是、注重实效”的原则，通过现场勘验、查阅资料、调查取证、实验测试、检测鉴定和专家分析论证，查明了事故发生的原因、经过和直接经济损失等情况，认定了事故性质和责任，提出了对有关责任单位的处理建议，并针对事故原因及暴露出的问题，提出了事故防范措施。
一、基本情况(一)事故单位情况。
华能北京热电有限责任公司(又名华能北京热电厂)，位于北京市朝阳区，毗邻东五环，隶属于中国华能集团公司。
目前电厂总装机容量1768兆瓦，为热电联产企业，被北京市确定为东南热电中心。
电厂分两期工程建设，一期工程安装4台前苏联(俄罗斯)产燃煤发电机组，1999年全部投产，发电装机容量845兆瓦，供热能力1300兆瓦;二期工程安装“二拖一”燃气-蒸汽联合循环机组，2011年底投产，发电装机容量923兆瓦，供热能力650兆瓦。
浅谈供电服务中突发事件的应对摘要：供电服务中突发事件的发生对国民经济的影响十分巨大。
本文首先论述了供电服务中突发事件的涵义，并对供电服务中出现突发事件的原因做了一定的分析，探讨了供电服务中突发事件的应对措施，以期提高应对突发事件的能力，保障供电安全。
关键词：供电服务；突发事件；应对随着我国社会经济的快速发展，电力系统作为国家最重要的基础设施之一，其地位和作用越来越重要。
供电服务严重影响着国民经济的发展和社会治安的稳定，一旦供电服务中发生突发事件，其后果将不容小觑，可能造成重大的损失。
因此，积极做好供电服务中突发事件的应对工作，对于降低突发事件的对供电服务造成的危害和损失具有重要的意义。
一、供电服务中突发事件的涵义供电服务中的突发事件是指在供电服务中突然发生的紧急事件，这种事件可能在一定程度上造成人员的伤亡，财物的损毁以及自然环境的破坏，最终导致严重的社会影响，对供电的安全和稳定造成一定的危害。
一旦主网的运行不稳定或输配电线路损坏，将造成大范围的长时间停电，给城乡居民的生产生活带来严重的不便。
例如，1996年1月，首钢公司一辆吊车违章作业，使北京第二热电厂的发电机组瘫痪，与它相关的多座变电站和电网瓦解，大范围停电的最终导致了部分国家机关、银行、医院、商店、电台等多个部门受到了十分严重的影响，造成网络中断、电视停播、交通瘫痪、电车电梯等用电设备无法启用、医院的仪器医疗设备无法及时运转、商场大规模停电、供暖系统受到影响等。
这些大的停电突发事故往往使重要用电单位完全失去电力供应，导致生产生活严重瘫痪，甚至引发社会秩序的混乱。
供电服务中的突发事件直接关系到社会的安定和谐和人民群众生产生活的顺利进行，影响了国民经济的发展，必须给予高度的重视。
因此，电力部门必须提高电网应对突发事件的能力，增强电力系统的灵活性和稳定性，保证持续供电并进一步改进电力系统恢复能力。
二、供电服务中出现突发事件的原因供电服务中的突发事件有很多原因，大致归纳起来有三类，分别是由自然灾害造成的突发事件、由人为因素造成的突发事件，由电力系统内部造成的突发事件。
When I wake up every day, it is not the bells, but the dreams that strike me.同学互助一起进步（页眉可删）电厂燃气（高炉煤气）锅炉爆炸事故案例2004年9月23日下午16：08左右，新兴铸管股份有限公司一在建电厂燃气锅炉单体设备进行负荷调试，在点火试车时突然发生煤气爆炸，致使锅炉、管道、烟囱等设备垮塌，造成锅炉等设备严重损毁，13人死亡，8人受伤。
经济损失500万元左右。
1)事故经过地处河北的中央直属企业新兴铸管股份有限公司为消化副产品高炉煤气，进行了高炉煤气综合利用技术改造项目。
项目主体设备为一台75t/h燃高炉煤气锅炉、一台12MW燃汽发电机组及相应配套设施，委托邯郸华北冶建建设公司承担主体设备安装及静态调试;邯郸电业科技实业公司承担煤气电厂整体启动调试;由石家庄欧德机电成套设备有限公司负责集中控制系统的设备供货与调试。
锅炉安装在完成煮炉后，进入锅炉蒸汽吹管阶段，9月23日开始进行锅炉启动点火，在16点左右锅炉点火时的瞬间炉膛及排烟系统内发生煤气一次性爆炸，造成该在建项目的锅炉、管道、烟囱等设备的损坏、垮塌以及人员伤亡。
事故造成13人死亡、8人受伤。
死亡人员中有：3名新兴铸管执行点火任务的工人，8名中国华北冶金建设公司进行设备安装调试施工人员，1名仪表供货单位调试人员、1名进行其他作业的外协施工单位人员。
受伤人员中7名轻伤、1名重伤。
2)事故原因923特大事故联合调查组经过认真调查、取证、分析，认定此次事故爆炸的直接原因为：锅炉炉膛、尾部烟道、烟道、引风机、烟囱内部聚集了大量煤气和空气混合气，且混合比达到了爆燃范围，遇到明火(锅炉点火)引起爆炸。
此外现场管理混乱，管理不到位，三方协调组织不力，岗位之间缺乏沟通，操作规程不完善，也是事故发生主要原因。
经调查分析认定这是一起特大责任事故。
蒸汽管道爆炸事故案例河北省电力公司关于“5.17”事故的报告一、项目基本情况河北西柏坡第二发电有限责任公司工程项目由河北省建设投资公司控股，建设两台600MW 超临界燃煤发电机组。
项目建设单位：河北西柏坡第二发电有限责任公司；项目施工承包单位：河北省电力建设第一工程公司(以下简称电建一公司)；项目调试单位：河北省电力建设调整试验所(以下简称调试所)；项目监理单位：河北省电力建设监理有限责任公司(以下简称电力监理公司)。
该工程于2006 年3 月进入分部试运阶段。
由建设单位主要负责人担任总指挥长的试运指挥部，全面组织、领导和协调机组启动试运工作，对试运中的安全、质量、进度和效益全面负责。
二、事故经过及应急处理按照河北西柏坡第二发电有限责任公司工程项目进度计划，依据编制的《蒸汽吹管调试措施》，电建一公司和生产单位配合，进行5 号机组的吹管工作。
该工程于2006 年3 月进入分部试运阶段。
5 月14 日23 时48 分正式开始蒸汽吹管，至5 月17 日23 时顺利完成了23 次吹管。
5 月17 日23时52 分，操作人员开启吹管临吹阀，进行第24 次吹管，23 时53 分，听到吹管声音异常，立即关闭吹管临吹阀，23 时57 分锅炉灭火停炉。
经检查发现，位于吹管系统末端的消音器堵板由于焊口开裂吹落，蒸汽吹向化学水化验室，将已封闭的化学水化验室门吹开，高温蒸汽涌入化学水化验室，造成正在化学水实验室进行正常运行、调试、维护的11 名工作人员灼烫伤，5 人死亡、2 人重伤、4 人轻伤，其中两名重伤人员也于6 月9日和16 日相继死亡。
其中，西柏坡电厂死亡5 人，调试所死亡2 人（死亡人员名单见附件）。
事故发生后，现场有关人员立即报告并拨打了120 急救电话。
各单位立即启动了事故应急预案，迅速开展救治和现场保护工作。
5 月18 日凌晨0 时10 分，11 名受伤人员中的9 人被送往平山县医院救治(1 人0 时30 分左右经抢救无效死亡)，2 人被送往白求恩国际和平医院。
莃湖北省当阳市马店矸石发电有限责任公司肁“8?11”重大高压蒸汽管道裂爆事故案例莈 2016 年 8 月 11 日 14 时 49 分，湖北省当阳市 XX发电有限责任公司热电联产项目在试生产过程中， 2 号锅炉高压主蒸汽管道上的“一体焊接式长径喷嘴” （企业命名的产品名称，是一种差压式流量计，以下简称事故喷嘴）裂爆，导致发生一起重大高压蒸汽管道裂爆事故，造成 22 人死亡， 4 人重伤，直接经济损失约2313 万元。
螇 1、事故经过螄 2016 年 8 月 10 日凌晨 0 点左右，当班员工巡检时发现集中控制室前楼板上滴水、 2 号锅炉高压主蒸汽管道保温层开始漏汽，锅炉运行班长江涛将泄漏情况报告给当班值班长，但直到 8 月 10 日 8 点下班也未收到处置指令。
袃 8 月 11 日 14 点 30 分左右，叶锦华到办公室向华强化工集团副总经理赵鹏程报告“蒸汽管道泄漏，矸石发电公司要求停炉”后，两人开始商量华强化工集团减电、减汽的应对方案。
蒁截至 14 时 49 分事故发生，华强化工集团和矸石发电公司无任何负责人发出停炉指令， 2 号锅炉一直处于运行状态。
袇 8 月 11 日 14 时 49 分， 2 号锅炉高压主蒸汽管道上的事故喷嘴上的焊缝裂爆，导致高压主蒸汽管道断开，2 号锅炉的高温高压蒸汽从靠近锅炉侧的断口喷出， 3 号锅炉的高温高压蒸汽经蒸汽母管从靠近汽机侧的断口喷出，高压主蒸汽管道断口形成10 余米的错位，造成除氧间、煤仓间8.0m 至 15.5m 层区域的墙体、楼板部分破损，集中控制室隔断的玻璃和边框软化、熔化、坍塌，高温高压蒸汽（温度530℃， 9.5 MPa）瞬间冲击集中控制室，造成重大人员伤亡、设备损毁。
膅事故发生4-5 分钟后，事故区域附近员工严宗斌开始连续手动关停 2 号锅炉和 3 号锅炉，耗时 10 分钟左右，切断了高压主蒸汽管道蒸汽，外排了残余蒸汽，避免了事故的扩大。
芁事故共造成 26 人伤亡，其中， 21 人当场死亡， 1 人经抢救无效后死亡，死亡原因为高温合并冲击波损伤； 4 人重伤仍在医院接受治疗。
北京首钢电力厂蒸汽管道爆炸事故
2000年7月9日凌晨北京首钢电力厂汽机车间主蒸汽管道发生爆炸造成6人死亡直接经济损失75万余元的重大事故
1事故经过
7月9日凌晨0时57分北京首钢电力厂汽机车间主蒸汽母管道北端阀门与管道焊接部位发生泄漏1时01分左右该阀门与主蒸汽母管道焊接部位撕裂发生爆炸阀门见图1连用长约1.5m的管道向北飞出13.3m将3号锅炉汽轮机值班室的南北两堵墙击塌从主蒸汽管道中喷出的高温高压蒸汽将值班室内的控制设备毁坏值班室内6名人员被砸烫伤经送医院抢救无效死亡
图1 爆炸后的阀体
2现场勘查及调查
1首钢电力厂四台220t h锅炉的布置为并联并经主蒸汽管道汇总于蒸汽母管线上蒸汽母管北侧末端有一阀门事故阀门该闸门是在1986年为
调试1号锅炉1号汽轮机时用于吹洗蒸汽管道安装的临时管道阀门编号为11号调试结束后没有将其拆除经调查此事故阀门在投入使用之后未对其进行过定期检查
2对三台锅炉2000年7月9日的运行记录及运行日志进行检查压力均在8.88.9MPa之间温度均在533540之间可以确定在发生爆炸时没有出现超温超压运行现象排除了操作人员违章操作造成事故的可能性
3对失效部件的分析
1焊缝外观及射线探伤
破坏部位焊缝上存在未焊缝和错边未焊透最大深度约8mm见图2最大错边量为7mm对具有射线探伤条件的事故阀门的另一端即未破裂端的焊缝进行了X射线探伤结果表明存在未焊透缺陷
图2 焊接接头低倍形貌
2断口分析
通过对断口的宏观检查其大部分断裂面平齐见图3具有脆性断裂纹的明显特征通过扫描电镜对断口的微观形貌进行观查可以看到大面积断口呈准解理的形貌也具有明显的脆性断裂特征属于脆性断裂
图3 阀体侧断口的断裂全貌
另外在阀体侧的断裂面上可以看到有三处明显的起裂源经扫描电镜观察这三处裂纹源上存在有夹渣焊接缺陷断口位置少部分位于焊缝和热影响区
上而90以上的断口位于阀体母材上
经无损探伤及外观检验分析由于焊缝存在整圈未焊透错边及夹渣等焊接
缺陷且在未焊透的根部应力较高因此容易产生裂纹裂纹从焊缝开始然后
穿过热影响区到达阀体母材迅速扩展
3化学成分分析
对蒸汽母管和阀体材质进行了化学成份分析蒸汽母管的材质为CrMo耐热
合金钢材料阀体材质为碳素铸钢材料
根据原国家劳动总局1980年颁发的蒸汽锅炉安全监察规程中规定对
于壁温大于450且小于565的钢管材料应为15CrMoA或12Cr1MoV蒸汽母管
的材质为CrMo耐热合金钢符合上述规程规定对于铸钢件规程中规定介质
温度超过450的铸钢件应选用耐热合金钢此事故阀门所用材料为碳素铸钢
不符合法规的规定不能用于高温工况
4机械性能试验
沿阀体母材取样试样尺寸为M16110mm试验温度530试验结果见下
表
试验温度试样编号b(MPa) 0.2(MPa) 5(%) (%)
1 119 15
2 17 39
2 210 160 12 35
通过机械性能试验结果可以看到阀体材料530的强度及韧性值仅为
12Cr1MoV耐热钢强度及韧性值的50以下该材料在力学性能方面不能达到
高温使用要求
5金相组织分析
阀体金相组织为铁素体珠光体晶粒粗大且存在许多孔洞
母管组织为铁素体珠光体铁素体内可见碳化物质点晶粒较细小
4分析与结论
断口宏观观察及断口在扫描电镜下观察结果表明裂纹向35号铸钢扩展的过程及最终断裂的斜边其断口都具有准解理的断裂形貌特征同时在断裂源区可以看到许多二次裂纹也就是说蒸汽管爆裂时因焊接缺陷引进的裂纹扩展一定尺寸时沿阀体侧发生了低应力脆断
35号铸钢阀体除了铸件本身材质致密性较差在金相显微镜下可见的孔
洞基体因没有固溶及析出强化相其热稳定性和热强性较差所以不能用于
530的工况条件更不要说是在其工况条件下长期工作
断裂力学告诉我们35号铸钢阀体的断裂韧性比CrMo钢要低裂纹起源于焊缝当裂纹长度达到35号铸钢阀体在350时的临界裂纹长度时就发生了瞬间的低应力脆断
综合上述分析首钢电力厂蒸汽母管北侧末端阀门爆炸的直接原因为
1事故阀门的材质为碳素铸钢该材料的使用不符合国家劳动总局1980年颁发的蒸汽锅炉安全监察规程第四章第37条的有关规定不能用于工况为540的蒸汽母管线上
2焊缝存在错边未焊透及夹渣等严重缺陷是产生裂纹源并引发断裂
的原因。
