修复cad文件的常用方法

CAD中快速修复与恢复绘图错误的方法CAD软件是一种广泛应用于设计和制图领域的工具，它可以帮助用户以更高效和准确的方式创建和编辑绘图。

然而，并非总能一帆风顺，有时候我们可能会遇到绘图错误或损坏的情况。

在这篇文章中，我将向大家介绍几种CAD中快速修复与恢复绘图错误的方法。

1. 撤销和重做功能：CAD软件通常都有撤销和重做功能，可以通过点击菜单栏或使用键盘快捷键来操作。

如果你在绘图中出错了，可以尝试使用撤销功能，将操作回退到之前的状态。

如果撤销后又发现是误操作，可以使用重做功能恢复到之前的操作步骤。

2. 恢复自动保存文件：CAD软件通常会自动保存你的工作，以防止意外断电或软件崩溃导致数据丢失。

你可以在软件中的选项或设置中找到自动保存文件夹的位置。

如果你的绘图文件出现了错误或损坏，可以尝试打开自动保存文件，检查是否存在与实际文件最新版本不同步的问题。

3. 使用修复命令：CAD软件中常常有一些针对绘图错误的修复命令。

例如，在AutoCAD中，你可以使用UNDO和RECOVER命令来修复损坏的绘图文件。

UNDO命令可以恢复到上一个操作步骤，而RECOVER命令可以尝试修复损坏的文件。

4. 清除冗余和重叠元素：绘图错误有时候可能是由于冗余或重叠的元素引起的。

你可以使用CAD软件中的清除重复命令，将冗余和重叠元素删除或合并。

这将有助于消除绘图错误并提高文件的整洁性和可读性。

5. 修改图层和属性：绘图错误也可能是由于错误的图层设置或属性设置引起的。

你可以仔细检查图层和属性面板，确保元素被正确分类和设置。

如果发现错误，可以进行相应调整，以纠正绘图错误。

6. 移除损坏的元素：有时候，绘图错误可能是由于一个或多个损坏的元素引起的。

你可以选中并删除这些损坏的元素，然后重新绘制或导入正确的元素。

这样可以消除绘图错误，并确保文件的准确性。

7. 导入备份文件：如果你没有自动保存文件或修复命令无法解决绘图错误，你可以尝试导入之前的备份文件。

CAD文件中的形修复和修补CAD文件是计算机辅助设计的文件格式，广泛应用于建筑、工程、制造等领域。

在CAD设计过程中，有时会出现形状错误或损坏的情况，需要进行形修复和修补。

本文将介绍CAD文件中形修复和修补的方法和技巧。

一、形修复概述形修复是指在CAD文件中对形状错误进行修复的过程。

形状错误可能是由于CAD设计时的误操作、文件转换过程中的错误或其他原因导致。

形修复的目标是恢复原始的形状和几何属性，以确保CAD文件的准确性和可用性。

二、形修复方法1. 三角网格修复三角网格是CAD文件中常见的形状表示方式，其修复方法主要包括填补漏洞、删除重复和无效的面、平滑曲面等。

通过对三角网格进行修复，可以还原损坏的形状。

2. 边界修复CAD文件中的形状通常由边界定义，边界修复主要包括删除或修复无效边界和孔洞。

通过修复边界，可以恢复CAD文件中的几何形状。

3. 拟合和曲线修复在CAD文件中，常会遇到曲线和拟合问题，可能是由于文件转换或CAD设计时的精度问题导致。

通过拟合和曲线修复的方法，可以根据原始数据还原缺失或损坏的曲线。

三、修补方法在CAD文件中，除了形状修复外，还需要进行修补来修正模型中的错误或缺陷。

以下是常见的CAD文件修补方法：1. 图形填充对于损坏的形状或缺失的区域，可以使用图形填充工具来填补空洞。

通过选择合适的图形填充模式和属性，可以修补CAD文件中的形状缺陷。

2. 替换和删除CAD文件中可能存在错误的部分或需要替换的元素。

通过选择替换或删除功能，可以修复CAD文件中的错误或缺陷。

3. 数据提取有时，CAD文件中的数据可能损坏或丢失，需要从其他源中提取。

通过数据提取工具，可以从备份文件或其他CAD文件中提取数据，并修复原始文件中的缺陷。

四、形修复和修补的注意事项在进行CAD文件的形修复和修补时，需要注意以下几个方面：1. 准确性和精度：修复后的CAD文件应与原始文件保持准确性和精度，以确保设计的可用性。

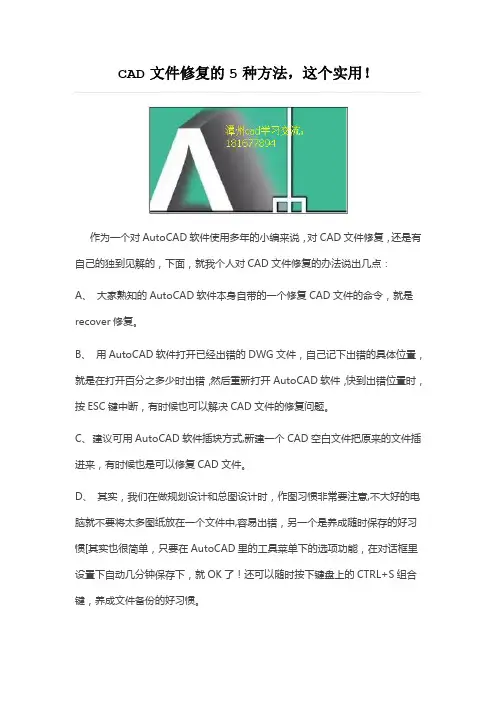

CAD文件修复的5种方法，这个实用！
作为一个对AutoCAD软件使用多年的小编来说，对CAD文件修复，还是有自己的独到见解的，下面，就我个人对CAD文件修复的办法说出几点：
A、大家熟知的AutoCAD软件本身自带的一个修复CAD文件的命令，就是recover修复。

B、用AutoCAD软件打开已经出错的DWG文件，自己记下出错的具体位置，就是在打开百分之多少时出错，然后重新打开AutoCAD软件，快到出错位置时，按ESC键中断，有时候也可以解决CAD文件的修复问题。

C、建议可用AutoCAD软件插块方式,新建一个CAD空白文件把原来的文件插进来，有时候也是可以修复CAD文件。

D、其实，我们在做规划设计和总图设计时，作图习惯非常要注意,不大好的电脑就不要将太多图纸放在一个文件中,容易出错，另一个是养成随时保存的好习惯[其实也很简单，只要在AutoCAD里的工具菜单下的选项功能，在对话框里设置下自动几分钟保存下，就OK了！还可以随时按下键盘上的CTRL+S组合键，养成文件备份的好习惯。

E、如果上述都没有用的话,可在AutoCAD原文件目录下找到其备份文件,将其扩展名.bak[在CAD作图的时候，会自动生成这个文件]改为.dwg拷到另一目录打开试一下,一般都能打开,但因其是备份文件,可能要重做一些工时。

高质量CAD文件的曲面修复与重建方法在CAD（计算机辅助设计）领域，曲面修复和重建是至关重要的技术，它们帮助提高CAD文件的质量和准确性。

本文将介绍一些用于曲面修复和重建的高质量方法，以帮助设计师和工程师在CAD工程中取得更好的效果。

一、曲面修复方法1.边界曲面修复：通过检查曲面的边界并进行修复，可以修复曲面上的封闭空洞和裂缝。

这可以通过填充或合并曲面上的边界来实现。

边界曲面修复方法可以通过利用曲面上的几何信息和点云数据来提高修复效果。

2.参数化曲面修复：这种方法基于曲面的参数方程进行修复。

设计师可以根据曲面的已知参数方程重新生成缺失或损坏的曲面部分。

该方法需要对曲面的参数方程进行分析和计算，并使用数学模型来重建曲线和曲面。

3.拓扑曲面修复：该方法通过调整曲面的拓扑结构来修复曲面缺陷。

设计师可以使用网格编辑工具来调整网格的拓扑结构，以消除曲面上的孔洞、瑕疵和不连续性。

拓扑曲面修复方法需要设计师熟悉CAD软件的网格编辑功能和相关技术。

二、曲面重建方法1.点云曲面重建：点云曲面重建是一种常用且有效的曲面重建方法。

基于点云数据，设计师可以重建曲面的几何形状。

通过对点云进行处理、过滤和重构，可以获得曲面的表面拓扑结构和曲率信息。

2.参数化曲面重建：参数化曲面重建是一种基于参数方程的曲面重建方法。

设计师可以通过对曲面的参数方程进行估计和拟合，重建缺失或损坏的曲面。

参数化曲面重建方法需要设计师对曲面的数学模型和参数方程进行分析和理解。

3.拓扑曲面重建：拓扑曲面重建方法主要通过改变曲面的拓扑结构来重建曲面。

设计师可以使用基于网格编辑的方法对曲面的拓扑结构进行调整和优化，以实现曲面的重建。

拓扑曲面重建方法需要设计师熟悉网格编辑工具和相关技术。

三、曲面修复与重建的工具和软件1.CAD软件：许多CAD软件都提供了曲面修复和重建的功能。

例如，AutoCAD、SolidWorks和CATIA等软件在曲面修复和重建方面具有丰富的功能和工具。

CAD文件的数据恢复和修复方法现代设计领域中，计算机辅助设计（CAD）软件已经成为不可或缺的工具。

然而，由于各种原因，CAD文件可能会损坏或丢失，给设计师和工程师带来困扰。

因此，本文将介绍CAD文件的数据恢复和修复方法，帮助读者解决这一问题。

一、文件损坏的原因在了解数据恢复和修复方法之前，首先需要了解CAD文件损坏的原因。

以下是一些常见的原因：1. 硬件故障：例如磁盘损坏、电源故障等。

2. 软件错误：CAD软件本身的错误或版本不匹配。

3. 操作错误：不当的操作、意外关闭软件等。

4. 病毒感染：计算机受到病毒或恶意软件的感染。

5. 不稳定的网络连接：在通过网络传输CAD文件时，网络连接不稳定或中断。

二、CAD文件数据恢复方法1. 备份恢复：如果您定期进行备份操作，并保留了最新的备份文件，那么您可以直接使用备份文件进行恢复。

通过恢复备份文件，您可以快速恢复丢失或损坏的CAD数据。

2. 自动恢复功能：CAD软件通常具有自动备份和恢复功能，当程序意外关闭时，它会自动保存一份临时文件。

在重新打开CAD软件时，程序会提示是否还原自动保存的文件，根据提示进行操作即可恢复数据。

3. 特殊软件恢复：如果以上方法无法解决问题，您可以寻找专门的CAD文件恢复软件。

这些软件能够通过扫描文件系统并重新构建丢失或损坏的CAD文件来恢复数据。

这些软件多数需要购买或付费使用，但它们通常提供更高级的恢复功能。

4. 寻求专业技术支持：如果您对文件恢复不熟悉，或者面临更复杂的文件损坏情况，可以寻求专业技术支持。

专业的数据恢复公司或工程师通常具有先进的技术和经验，可以帮助您恢复丢失的CAD数据。

三、CAD文件数据修复方法数据恢复只能解决部分丢失或损坏的CAD数据问题，对于无法恢复的文件，数据修复是一种可行的方法。

以下是几种常见的CAD文件数据修复方法：1. 文件导入导出：CAD软件通常支持不同的文件格式，您可以尝试将损坏的CAD文件导出为其他格式，然后再重新导入。

CAD模型修复指南：常见问题解决方案CAD软件是许多工程师和设计师在日常工作中使用的重要工具。

然而，有时我们可能会遇到一些常见的CAD模型问题，比如模型损坏、几何体丢失以及形状不完整等。

在本文中，我将为您介绍一些解决这些常见问题的方法和技巧。

1. 模型损坏修复：当我们导入或编辑CAD模型时，可能会出现损坏的情况，例如模型的一部分丢失或形状错误。

解决这个问题的一种方法是使用CAD软件中的修复工具，如修复命令或修复向导。

这些工具可以自动检测和修复模型中的错误和损坏。

另一种方法是手动修复模型。

您可以使用CAD软件中的建模工具，如绘制线条、创建曲线或扫描曲面等操作，来重新创建丢失的几何体或修复错误的形状。

此外，您还可以使用CAD软件中的修复命令来修补模型表面上的小孔、裂缝或不完整。

2. 几何体丢失修复：有时候，在CAD模型中，一些几何体可能会丢失或不正确地连接在一起。

为了解决这个问题，您可以使用CAD软件中的合并、连接或拆分命令来修复几何体之间的连接问题。

这些命令可以帮助您将丢失的几何体或不连续的部分合并成一个整体。

3. 形状不完整修复：当CAD模型的形状不完整或存在缺陷时，您可以使用CAD软件中的修剪、拉伸或修整命令来调整模型的形状。

通过这些命令，您可以删除不需要的几何体、拉伸几何体的一部分或修整几何体的边缘，以达到所需的几何形状。

4. 模型精度修复：在CAD模型中，有时候可能会有精度问题，如模型的尺寸不准确或不一致。

为了解决这个问题，您可以使用CAD软件中的精度设置来调整模型的精度。

您可以设置尺寸或单位的精度，并进行四舍五入或截断等操作，以使模型的精度达到您的要求。

5. 模型文件修复：有时候，CAD模型的文件本身可能会损坏或受到破坏，导致无法正常打开或编辑。

为了修复这种问题，您可以尝试使用CAD软件中的文件修复工具，如修复命令或恢复向导。

这些工具可以检测和修复模型文件中的损坏或错误，使其重新可用。

综上所述，CAD模型修复是日常工作中的重要任务。

CAD文件的形修复和数据修复方法CAD文件的形状修复和数据修复方法在CAD设计和工程领域，CAD文件的形状修复和数据修复是非常重要的工作，它们可以确保CAD文件的准确性、完整性和可用性。

本文将介绍CAD文件的形状修复和数据修复的基本概念和方法，并探讨一些常见问题和解决方案。

一、CAD文件形状修复的基本概念和方法1. CAD文件形状修复的概念在CAD设计过程中，由于各种原因，比如数据传输错误、由于导入导出过程中的数据错误或CAD软件内部算法等，CAD文件中可能存在一些形状错误，如孤立点、重叠线、自交曲线等。

这些形状错误会导致CAD文件无法正确显示和操作，因此需要进行形状修复。

2. CAD文件形状修复的方法（1）拓扑修复：拓扑修复是指通过增加或删除一些图形元素，使CAD文件的拓扑结构符合CAD软件的要求。

例如，如果CAD文件中存在重叠线，则可以通过删除其中一条线来修复。

拓扑修复通常需要依赖CAD软件的自动修复功能。

（2）曲线修复：曲线修复是指通过对CAD文件中的曲线进行参数化或重构，来确保曲线的连续性和平滑性。

例如，如果CAD文件中存在自交曲线，则可以通过参数化曲线来修复。

曲线修复通常需要依赖CAD软件的曲线重构工具。

（3）实体修复：实体修复是指通过对CAD文件中的复杂形状进行简化、优化或重建，来确保实体的准确性和完整性。

例如，如果CAD 文件中存在孤立点，则可以通过优化实体边界来修复。

实体修复通常需要依赖CAD软件的实体重建工具。

二、CAD文件数据修复的基本概念和方法1. CAD文件数据修复的概念在CAD设计和工程领域，CAD文件的数据质量对于后续的分析、仿真和制造过程至关重要。

CAD文件中可能存在一些数据错误或不一致性，比如尺寸错误、单位错误或材料错误等。

这些数据错误可能会导致设计和工程过程中的问题，因此需要进行数据修复。

2. CAD文件数据修复的方法（1）尺寸修复：尺寸修复是指通过校正CAD文件中的尺寸数据，使其与设计要求保持一致。

怎么系统重装后所有cad文件都打不开第一种CAD文件修复的方法： 在死机、停电或者文件出错自动退出并无提示等意外情况后，打开CAD文件出现错误，此时，我们可以用AutoCAD软件里的“文件（F）”－“绘图实用程序（U）”下面的“修复（R）”命令，进行CAD 文件的修复。

大多情况是可以修复。

第二种CAD文件修复的方法：  文件出错时,一般会出现一个提示是否保存的对话框，此时应选择不保存,如果选择保存,再打开文件时已丢失，选不保存可能只丢失一部分。

第三种CAD文件修复的方法：  如果用“修复（R）”命令修复以后无用，可用插块方式，新建一个cad文件把原来的文件用插块方式的方式插进来，可能可行。

第四种CAD文件修复的方法：  在死机、停电等意外情况后，打开CAD文件出现错误并用修复功能无效时，可到文件夹下找到备份文件（bak文件），将其后缀名改为"dwg"，以代替原文件或改为另一文件名。

打开后一般损失的工作量很小的。

有少数情况死机后再打开文件时虽然能打开，但没有了内容，或只有很少的几个图元，这时千万不能保存文件，按上述方法改备份文件（bak文件）是最好的方法，如果保存了原文件，备份文件就被更新了，无法恢复到死机前的状态。

第五种CAD文件修复的方法：  如果没注意上面说的，备份文件也已更新到没实际内容的文件，或者在选项中取消了创建备份文件（以节省磁盘空间，如本人的就是），那就得去找自动保存的文件了。

自动保存的位置如果你没自己更改的话，一般在系统文件所自动定义的临时文件夹下，也就是c:winnttemp下。

自动保存的文件名后缀为“sv$”（当然也可自己定），根据时间，文件名，你能找到自动保存的文件的。

比如你受损的文件名是“换热器.dwg"，自动保存的文件名很可能是“换热器_?_?_????.sv$”其中？号是一些不确定的数字。

高质量CAD文件的几何修复技巧在CAD设计和制图中，保持几何的准确性至关重要。

然而，由于数据导入、文件转换或人为错误等原因，CAD文件中常常会出现一些几何错误或缺陷。

本文将介绍一些修复CAD文件几何错误的技巧，以确保从源文件到最终输出的CAD文件准确无误。

一、闭合几何修复闭合几何是CAD文件中常见的错误。

当我们在绘制线条或曲线时，有时会发生起点和终点未连接或有其他间隔的情况。

为了修复这些闭合几何错误，可以使用CAD软件提供的“闭合”功能或以下方法之一：1. 自动闭合：某些CAD软件提供了自动闭合功能，可以通过选择未闭合的线条或曲线，然后点击“自动闭合”按钮将其自动连接。

这是一种快速且方便的方法。

2. 偏移和修剪：另一种方法是使用偏移和修剪工具，手动修复闭合几何。

首先，通过选择线条或曲线创建一条平行线，然后使用修剪工具修剪多余部分，将线条连接起来形成闭合几何。

二、重叠几何修复重叠几何是CAD文件中常见的问题之一。

当我们在绘制图形时，不小心创建了重叠的线条、面或实体。

为了修复这些重叠几何问题，可以使用以下方法之一：1. 线条合并：通过选择重叠的线条，使用CAD软件中的“合并”功能将其合并为一条线条。

这样可以消除重叠并确保几何的准确性。

2. 边界修复：通过选择重叠的面或实体，使用CAD软件中的“边界修复”功能将其修复。

该功能会自动检测并创建正确的边界，消除重叠几何。

三、封闭体修复在CAD文件中，创建封闭体时可能会出现不完整或面缺失的情况。

为了修复这些问题，可以使用以下方法之一：1. 复制和旋转：通过复制和旋转已有的面，可以填补封闭几何体内的缺失部分。

选择现有面，复制并旋转到正确的位置，然后将其连接起来以创建完整的封闭体。

2. 偏移和平移：另一种方法是使用偏移和平移工具，通过复制现有面的轮廓并平移到正确的位置，然后将其连接起来形成完整的封闭体。

四、坐标修复CAD文件中的坐标错误可能会导致几何的不准确。

为了修复这些坐标错误，可以使用以下方法之一：1. 平移和旋转：通过选择几何体，使用CAD软件中的平移和旋转工具将几何体的位置和角度调整到正确的坐标。

CAD文件快速恢复的技巧和方法CAD（计算机辅助设计）软件在工程领域中被广泛使用，它能够帮助工程师们创建和编辑各种设计图纸。

然而，有时候由于各种原因，我们可能会遇到CAD文件损坏或丢失的问题。

在这种情况下，快速恢复CAD文件变得非常重要。

在本文中，我们将介绍一些常用的技巧和方法来帮助您恢复CAD文件。

首先，如果您发现CAD文件损坏或无法打开，不要惊慌。

您可以利用CAD软件本身提供的自动修复功能来尝试修复文件。

打开CAD软件，然后在菜单栏中选择“文件”选项。

在下拉菜单中，找到并选择“恢复”或“修复”选项。

CAD软件将自动开始尝试修复文件。

请注意，自动修复不一定能够修复所有类型的损坏，但它是一个简单的尝试恢复文件的方法。

其次，如果自动修复无法修复CAD文件或者您没有找到自动修复选项，您可以尝试使用备份文件来恢复文件。

CAD软件通常会自动创建备份文件，这些文件具有与原始文件相同的名称，但其扩展名为“BAK”或“备份”。

在CAD文件所在的文件夹中查找以同名的备份文件，然后将其复制到另一个位置。

接下来，将备份文件的扩展名改为原始文件的扩展名，然后尝试打开它。

如果幸运的话，您可能能够找回文件的大部分内容。

第三，如果以上方法都无法恢复CAD文件，您可以考虑使用CAD文件恢复软件。

这些软件通常具有强大的恢复算法和功能，可以帮助您从损坏的CAD文件中提取数据。

在市场上有许多多样化的CAD文件恢复软件可供选择。

您可以在互联网上搜索并下载适合您需求的软件。

安装并运行软件后，按照软件的指示选择需恢复的CAD文件，然后启动恢复过程。

请注意，在使用此类软件时，确保下载和使用可信任的软件，以避免潜在的恶意软件和病毒。

最后，在您成功恢复CAD文件后，请务必采取一些预防措施，以避免再次丢失或损坏文件。

定期备份您的CAD文件是非常重要的。

您可以将文件存储在云端或其他外部设备上，以防止本地存储设备损坏。

此外，确保您的计算机和CAD软件始终是最新的版本，以获得最佳的性能和安全性。

CAD中的图形修复和修复在使用计算机辅助设计（CAD）软件时，图形修复和修复是非常关键的技巧。

图形修复指的是对CAD绘图中存在问题的图形进行修正，使其符合设计要求。

而图形修复是指对损坏的CAD图形进行修复，以恢复其完整性和正确性。

本文将介绍一些CAD中常用的图形修复和修复技巧。

一、图形修复技巧1. 删除重叠图形：在CAD绘图中，有时会出现图形重叠的情况，这会导致图形显示不正确。

解决方法是使用“修剪”命令删除重叠的线段或区域，以保持图形的完整性。

2. 连接断开的线段：如果CAD图纸中的线段中间存在间隙或断裂，可以使用“延伸”命令将线段连接起来。

选择延伸命令后，选中需要延伸的线段两端点，然后指定延伸的距离。

3. 闭合区域：在CAD绘图中，有时可能需要将开放的区域闭合，以形成闭合的形状。

使用“闭合区域”命令可以自动将开放的线段连接起来，形成封闭的区域。

4. 平移和旋转图形：CAD软件提供了平移和旋转图形的功能，可以通过选择图形和指定平移或旋转的参考点来进行操作。

这些操作可以帮助用户调整图形的位置和方向。

二、图形修复技巧1. 恢复删除的对象：如果CAD图纸中的某个对象被不小心删除，可以使用“恢复”命令将其还原。

在命令行中输入“恢复”，然后选择需要恢复的对象，软件将会将其恢复到原来的位置。

2. 修复损坏的图纸：有时候CAD图纸可能会因为某种原因而损坏，导致无法正确打开或编辑。

使用“修复”命令可以尝试修复损坏的图纸文件。

在命令行中输入“修复”，软件会尝试修复并恢复图纸文件的完整性。

3. 更新图形链接：如果CAD图纸中存在外部链接的图形文件，当这些文件发生变化时，可以使用“更新链接”命令来更新CAD图纸中的链接。

这可以确保CAD图纸与外部文件始终保持同步。

4. 修复比例错误：有时CAD图纸中的图形比例可能会发生错误，导致图形显示不正确。

使用“缩放”命令可以调整图形的比例，使其正确显示。

总结：在CAD软件中，图形修复和修复是很重要的技巧。

具体操作如下：修复前的注意事项在进行图形修复前，强烈建议进行下面几步操作：把图形拷贝到可靠的存储介质上。

例如，如果怀疑硬盘有坏道，则或者拷贝此文件到另一硬盘或软盘上，或者拷贝到磁带上。

最好用复制的文件进行修复，因为这里有几种修复的方法，每一种方法都要用不同的方式改变这个文件。

另外，最好用原始文件的拷贝进行尝试，因为即使AutoCAD还不能打开它，但图形却已经被改变了。

最好对和损坏文件有关的.BAK文件进行备份。

因为如果打开一个已经存储了的损坏文件而这个文件并没有被完全修复，这时好的.BAK文件就会被一个坏的.BAK文件覆盖。

AutoCAD 的RECOVER 命令要用RECOVER命令进行图形修复，首先启动AutoCAD并用缺省配置打开一张新图，然后用OPEN命令打开这个图形。

如果AutoCAD检测到了这是个损坏的文件，就会有一条图形被损坏的信息被显示出来。

AutoCAD会提示用RECOVER命令打开图形并显示按“Y”键继续进行的信息。

如果继续进行，AutoCAD会扫描整个图形数据库来检测并排除错误。

如果RECOVER命令不能修复图形，AutoCAD会显示几条信息中的一条来表明这个图形文件不能被修复。

如果图形已经严重损坏，修复过程会死锁并导致退出AutoCAD。

这种情况发生后，需要重新启动计算机并尝试另一种修复方法。

如果用RECOVER命令能够打开图形，紧跟着应该用AUDIT命令。

因为图形中可能包含不能被RECOVER命令排除的“嵌套”损坏，这种情况下应该用一次或几次AUDIT命令修复此故障。

用INSERT 命令修复图形时用INSERT命令是可以修复损坏了的图形的。

如果用RECOVER命令不能成功地打开一个图形，可以把此图形插入到另一个图形中，就像插入了一个外部引用块。

下面解释的就是如何这么做：启动AutoCAD，并用缺省配置打开一个新图。

在命令行上输入DDINSERT 来显示“插入”对话框，或点取下拉菜单“插入”>“块”命令。

CAD文件中的形修复与修正方法一、引言计算机辅助设计（CAD）是现代设计和制造领域中必不可少的工具之一。

在CAD设计过程中，经常会遇到CAD文件中形状出现错误或需要修复的情况。

本文将介绍CAD文件中形修复与修正的方法，以帮助读者更好地处理CAD文件中的形状问题。

二、CAD文件中的形状错误类型CAD文件中的形状错误可以分为两大类：缺陷和失真。

1. 缺陷：指CAD文件中缺少了部分形状或者形状没有达到预期的效果。

常见的缺陷包括：断裂、漏洞、不完整的曲线等。

2. 失真：指CAD文件中形状与设计预期不符，出现了形状的变形或者变换。

常见的失真包括：扭曲、拉伸、倾斜等。

三、CAD文件中形修复的方法针对CAD文件中的形状错误，我们可以采取以下方法进行形修复：1. 坐标修正法：通过修改CAD文件中形状的坐标，来修正缺陷和失真。

这种方法适合于坐标值错误导致的形状问题，可以直接在CAD软件中调整坐标数值。

2. 曲线修复法：对于曲线类的形状错误，可以采用曲线修复工具对CAD文件进行修复。

这种方法适用于断裂、不完整的曲线等问题，通过增加或调整曲线的节点或控制点来修复曲线的缺陷。

3. 补充法：对于缺少部分形状的问题，可以使用补充法进行修复。

根据缺陷的形状特征，在CAD软件中重新绘制或复制相应形状进行补充。

4. 平移法：对于形状发生扭曲或者倾斜的问题，可以使用平移法进行修复。

通过平移、旋转等变换操作，将失真的形状复原到预期的效果。

5. 数据修正法：在CAD文件中，形状错误有时是由于数据的错误或者数据源的问题导致的。

在修复形状问题之前，需要先对数据进行修正和清理，确保CAD文件的数据准确可靠。

四、CAD文件中形修复的注意事项在进行CAD文件中形修复的过程中，需要注意以下几点：1. 备份原始文件：在进行形修复之前，务必备份原始的CAD文件，以防修复操作出现错误或导致更严重的问题。

2. 参数设置：根据具体的形状错误和修复方法，合理设置CAD软件的参数，以获得最佳的修复效果。

CAD图形修复和恢复技巧分享CAD (计算机辅助设计) 是一种常用的工具，它帮助我们在设计和建模过程中创建和编辑2D和3D图形。

然而，有时候我们在使用CAD 软件时可能会遇到一些图形损坏或错误的情况。

本文将分享几个常用的CAD图形修复和恢复技巧，帮助你解决这些问题。

1. 错误的实体或线段在CAD软件中，有时候我们可能会遇到一些错误的实体或线段。

这可能是由于文件损坏、不正确的操作或其他原因导致的。

为了解决这个问题，我们可以尝试使用CAD软件自带的修复工具，比如“修复”或“修复模型空间”命令。

这些命令可以自动修复文件中的错误实体或线段，并恢复它们的正确状态。

2. 多边形重建在CAD软件中，我们可能会遇到一些多边形重叠或交叉的情况，这会导致图形显示不正确或无法正确操作。

为了解决这个问题，我们可以使用CAD软件提供的多边形修复工具，比如“合并多边形”或“修复多边形”命令。

这些命令可以自动合并或修复多边形，使其达到正确的形状。

3. 非法几何体有时候，在CAD软件中，我们可能会遇到一些非法几何体，比如自相交的多边形或空间中存在的重复实体。

这些非法几何体可能导致图形显示不正确或无法正确操作。

为了解决这个问题，我们可以使用CAD软件的非法几何体修复工具，比如“清理”或“修复非法几何体”命令。

这些命令可以自动删除或修复非法几何体，使其达到正确的状态。

4. 缺失的实体或线段在CAD软件中，有时候我们可能会遇到一些缺失的实体或线段。

这可能是由于文件损坏或其他原因导致的。

为了解决这个问题，我们可以使用CAD软件的自动修复工具，比如“检查图形”或“修复实体”命令。

这些命令可以自动修复文件中的缺失实体或线段，并恢复它们的正确状态。

5. 基点移动在CAD软件中，我们经常需要在图形中添加基点或移动已有的基点。

然而，有时候我们可能会移动基点时出现错误，导致图形显示不正确或无法正确操作。

为了解决这个问题，我们可以使用CAD软件提供的基点修复工具，比如“复制基点”或“恢复基点”命令。

CAD文件的修复与恢复技巧在计算机辅助设计（Computer-Aided Design，简称CAD）领域，CAD文件扮演着非常重要的角色。

然而，由于各种原因，有时CAD文件可能会损坏或丢失。

在这篇文章中，我们将探讨CAD文件的修复与恢复技巧，并提供一些实用的方法。

一、导致CAD文件损坏的常见原因CAD文件的损坏可能源于多个原因，包括但不限于以下几种：1. 软件错误：CAD软件自身的错误可能导致文件损坏。

例如，程序非正常退出、崩溃或意外关闭等。

2. 存储问题：硬盘故障、电脑病毒或其他存储设备问题可能导致文件损坏。

3. 传输错误：在网络传输过程中，文件可能会遭受破坏。

4. 操作错误：误删除、重命名、格式化等操作错误也可能导致CAD文件损坏。

二、修复CAD文件的方法1. 使用CAD软件自带的修复工具大多数CAD软件都提供了一些修复工具，可以用于修复损坏的CAD文件。

通过这些工具，你可以尝试修复文件的结构错误或其他常见问题。

在开始使用这些工具之前，建议先备份原始文件，以免进一步损坏文件。

2. 使用第三方软件修复如果CAD软件自带的修复工具无法解决问题，你可以考虑使用第三方软件来修复损坏的CAD文件。

市面上有许多专门设计用于修复CAD文件的软件，如Autodesk的AutoCAD Repair Toolbox、DataNumen DWG Recovery等。

这些软件通常具有高效的修复算法，能够帮助你恢复大部分损坏的CAD文件。

3. 尝试打开文件的备份版本如果你曾经对CAD文件进行过备份，那么可以尝试打开备份文件来恢复数据。

备份文件通常是在文件损坏之前创建的，因此可能包含更完整和正常的数据。

三、预防CAD文件损坏的措施除了修复CAD文件，预防文件损坏同样重要。

以下是一些预防措施：1. 定期备份：定期备份CAD文件可以确保在文件损坏时有可靠的副本可供恢复。

2. 使用可靠的硬件和存储设备：选择可靠的硬盘、闪存驱动器或云存储服务，以降低文件损坏的风险。

修复cad的方法是什么
欢迎大家在这里学习修复cad的方法!下面是我们给大家整理出来的精彩内容。

希望大家学业有成，工作顺利
 第一种CAD文件修复的方法：
 在死机、停电或者文件出错自动退出并无提示等意外情况后，打开CAD
文件出现错误，此时，我们可以用AutoCAD软件里的文件(F)-绘图实用程序(U)下面的修复(R)命令，进行CAD文件的修复。

大多情况是可以修复。

 第二种CAD文件修复的方法：
 文件出错时,一般会出现一个提示是否保存的对话框，此时应选择不保存,如果选择保存,
 再打开文件时已丢失，选不保存可能只丢失一部分。

 第三种CAD文件修复的方法：
 如果用修复(R)命令修复以后无用，可用插块方式，新建一个cad文件把原来的文件用插块方式的方式插进来，可能可行。

 第四种CAD文件修复的方法：。

CAD文件中的纸修复和恢复方法CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的技术，它使用计算机软件来创建、修改和分析图形。

在CAD文件中，有时会出现纸修复和恢复的需求，即修复损坏或丢失的图纸纸面，并将其重新制作为可编辑的CAD文件。

本文将介绍几种常用的CAD文件中的纸修复和恢复方法。

一、扫描和导入纸面图纸首先，在进行纸修复和恢复之前，需要将纸面图纸扫描并导入到CAD软件中。

这可以通过使用扫描仪或数码照片拍摄的方式完成。

确保扫描或拍摄的图像清晰，包含所有必要的细节。

完成导入后，得到的图像将成为修复和恢复的基础。

二、基于图像的修复方法一种常见的CAD文件中的纸修复方法是基于图像的修复。

该方法可以通过以下步骤实现：1. 将扫描或导入的纸面图像放置在CAD软件工作区的正确位置。

使用平移和旋转工具将图像调整到适当的位置和方向。

2. 利用CAD软件中的绘图工具，在图像上重绘缺失的线条和细节。

可以使用直线、曲线、圆弧等绘图工具来绘制不同形状和尺寸的线条。

3. 确保绘制的线条与原始图纸的线型、颜色和粗细等属性相匹配。

CAD软件通常提供了属性编辑和样式设置功能，可以轻松调整线条属性。

4. 对于复杂的图形或曲线，可以使用CAD软件中的曲线重建工具来近似绘制丢失的部分。

根据已知的线条和线段，CAD软件可以自动计算并生成缺失部分的曲线。

5. 完成修复后，将修复的图像另存为CAD文件格式，以便日后的编辑和处理。

三、基于矢量的修复方法除了基于图像的修复方法，还可以采用基于矢量的修复方法。

该方法对于需要进行进一步编辑和修改的CAD文件较为适用。

以下是基于矢量的修复方法的步骤：1. 利用CAD软件中的描点或自动跟踪工具，识别和标记纸面图纸上的各个节点和特征点。

这些点将作为修复过程的基础。

2. 使用CAD软件中的连线或插入曲线工具，依据标记的节点，重新描绘缺失的线条和轮廓。

确保绘制的线条贴合标记点，并与原始图纸的线型和属性相匹配。

CAD文件中的纸修订和修复方法在CAD设计领域，纸修订和修复方法是非常重要的，它们可以帮助我们快速、准确地对CAD文件进行修改和修复。

本文将介绍一些常用的纸修订和修复方法，帮助读者更好地掌握CAD文件的编辑技巧。

1. 纸修订方法纸修订是指在实体纸质图纸上进行修改和标注的过程。

纸修订方法主要包括以下几个步骤：1.1 定位和选择在进行纸修订之前，首先需要找到需要修改的部分。

这可以通过检查CAD绘图中的错误或者CAD文件中的标记来确定，然后使用直尺或者其它测量工具来准确地标记出需要修改的位置。

1.2 修改和标注在确定了需要修改的位置后，可以使用铅笔或者马克笔来标记出需要进行修改的部分。

在纸质图纸上，可以使用不同的颜色来区分出不同的修改类型，比如红色可以表示删除、绿色可以表示添加、黑色可以表示修改等等。

在进行修改时，需要确保标记的准确性和清晰度，并注意不要遮挡住原有的绘图信息。

1.3 更新CAD文件完成纸修订后，需要将纸质图纸上的修改内容更新到CAD文件中。

可以使用CAD绘图工具打开原来的CAD文件，找到对应的位置，根据纸质图纸上的标记进行相应的修改。

在此过程中，需要注意保持修改的准确性和一致性，并及时保存修改后的CAD文件。

2. CAD文件修复方法与纸修订不同，CAD文件修复是指对CAD文件本身进行编辑和修复的过程。

以下是一些常用的CAD文件修复方法：2.1 删除不必要的对象CAD文件中可能会存在一些不必要的或者错误的对象，比如多余的线段、点或者面。

这些对象可能会导致文件体积增大或者渲染效果不佳。

在修复CAD文件时，可以使用CAD软件中的删除功能，将这些不必要的对象删除。

2.2 恢复丢失的对象有时候，在文件传输或者保存过程中，CAD文件中的一些对象可能会丢失。

为了修复这些丢失的对象，可以尝试使用CAD软件提供的恢复功能。

通过恢复功能，可以从备份文件或者临时文件中找回丢失的对象，并将其重新添加到CAD文件中。
