cad图形文件无效打不开的解决方法

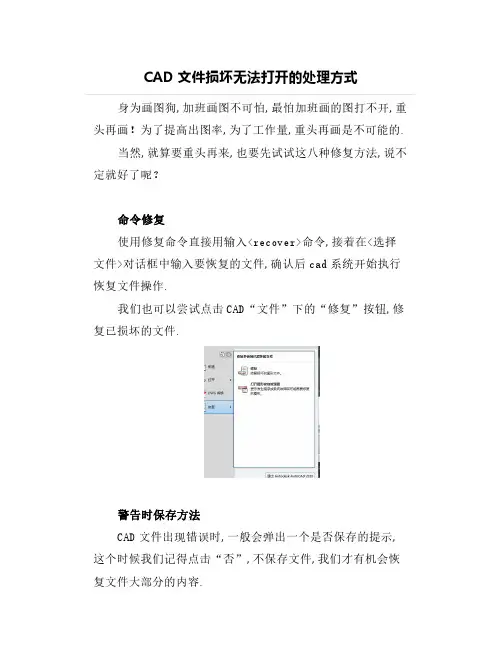

CAD文件损坏无法打开的处理方式身为画图狗,加班画图不可怕,最怕加班画的图打不开,重头再画！为了提高出图率,为了工作量,重头再画是不可能的.当然,就算要重头再来,也要先试试这八种修复方法,说不定就好了呢？命令修复使用修复命令直接用输入<recover>命令,接着在<选择文件>对话框中输入要恢复的文件,确认后cad系统开始执行恢复文件操作.我们也可以尝试点击CAD“文件”下的“修复”按钮,修复已损坏的文件.警告时保存方法CAD文件出现错误时,一般会弹出一个是否保存的提示,这个时候我们记得点击“否”,不保存文件,我们才有机会恢复文件大部分的内容.插块法修复命令恢复不了文件时,我们还可以试试插入块的方式.CAD中,我们新建文件,点击“插入”,选择“块”,点击“浏览”选择损坏的文件.修改备份文件在死机、停电等意外情况后,打开CAD文件出现错误并用修复功能无效时,可到文件夹下找到备份文件（bak文件）,将其后缀名改为"dwg",以代替原文件或改为另一文件名.打开后的文件内容损失是比较小的.有少数情况死机后再打开文件时虽然能打开,但没有了内容,或只有很少的几个图元,这时按上述方法改备份文件（bak文件）是最好的方法,如果保存了原文件,备份文件就被更新了,无法恢复到死机前的状态.找回自动保存文件如果在CAD文件出现错误提示,又点击了保存,又取消了创建备份文件,那文件还能找回么？当然也是可以找回的,我们需要找到CAD的自动保存文件,保存位置默认是在系统文件自动定义的临时文件夹中：C:\windows\temp.自动保存的文件后缀名是“.sv$”,我们就可以根据损坏文件的名称、时间来找,如果文件名称是“燃气图.dwg”,那自动保存文件名就有可能是“燃气图_?_?_????.sv$”,其中“？？”是代表不确定的数字.如何找到自动保存文件位置?1.在CAD中,选择"工具"→"选项",单击"文件"标签.2.双击“自动保存文件位置”3.单击"浏览",选择所需文件夹,单击"确定"退出.保存为“.dxf”文件电脑已经显示文件正在重生却提示错误并退出,这种情况我们可以在文件重生时点击“esc”键取消,再保存文件,选择文件另存为“.dxf”文件,最后再试试打开文件.修改文件头对于文件头被损坏的文件,我们可以利用CAD的重构功能.如使用16制的编辑器如UltraEdit软件打开,尝试删除最前面约16个字节,保存,再用cad打开,往往也有效.试试高版本CAD打开可以采用更高版本的cad打开试试,高版本的软件的修复、容错升级,也许能恢复.建议不管采用那种方法恢复的图形,均采取核查audit一下后保存.。

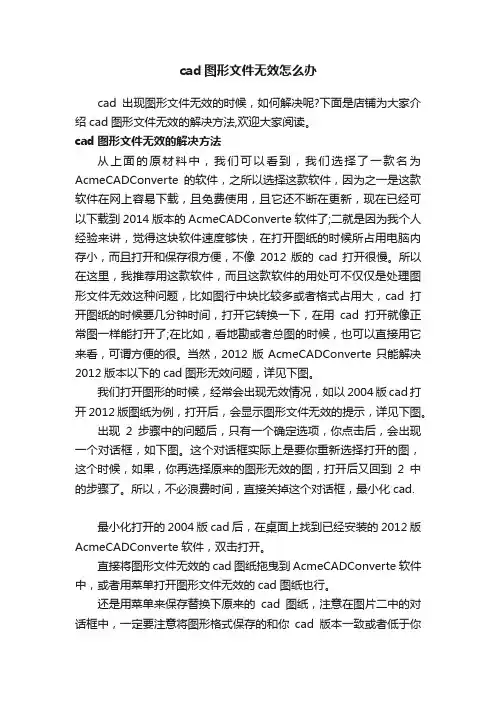

cad图形文件无效怎么办cad出现图形文件无效的时候，如何解决呢?下面是店铺为大家介绍cad图形文件无效的解决方法,欢迎大家阅读。

cad图形文件无效的解决方法从上面的原材料中，我们可以看到，我们选择了一款名为AcmeCADConverte的软件，之所以选择这款软件，因为之一是这款软件在网上容易下载，且免费使用，且它还不断在更新，现在已经可以下载到2014版本的AcmeCADConverte软件了;二就是因为我个人经验来讲，觉得这块软件速度够快，在打开图纸的时候所占用电脑内存小，而且打开和保存很方便，不像2012版的cad打开很慢。

所以在这里，我推荐用这款软件，而且这款软件的用处可不仅仅是处理图形文件无效这种问题，比如图行中块比较多或者格式占用大，cad打开图纸的时候要几分钟时间，打开它转换一下，在用cad打开就像正常图一样能打开了;在比如，看地勘或者总图的时候，也可以直接用它来看，可谓方便的很。

当然，2012版AcmeCADConverte只能解决2012版本以下的cad图形无效问题，详见下图。

我们打开图形的时候，经常会出现无效情况，如以2004版cad打开2012版图纸为例，打开后，会显示图形文件无效的提示，详见下图。

出现2步骤中的问题后，只有一个确定选项，你点击后，会出现一个对话框，如下图。

这个对话框实际上是要你重新选择打开的图，这个时候，如果，你再选择原来的图形无效的图，打开后又回到2中的步骤了。

所以，不必浪费时间，直接关掉这个对话框，最小化cad.最小化打开的2004版cad后，在桌面上找到已经安装的2012版AcmeCADConverte软件，双击打开。

直接将图形文件无效的cad图纸拖曳到AcmeCADConverte软件中，或者用菜单打开图形文件无效的cad图纸也行。

还是用菜单来保存替换下原来的cad图纸，注意在图片二中的对话框中，一定要注意将图形格式保存的和你cad版本一致或者低于你cad版本，我这里是2004版本的cad，所以保存的格式是2004版的。

cad图形文件无效打不开的解决方法问题描述：可能许多朋友都曾遇到过从别处复制过来的CAD文件打开时提示cad图形文件无效而无法打开，或者在某一次CAD软件出现错误之后，某一个CAD图形文件就打不开了，也提示cad图形文件无效；cad图形文件已损坏、cad版本过低是导致该cad图形文件无效的主要原-问题描述：可能许多朋友都曾遇到过从别处复制过来的CAD文件打开时提示“cad图形文件无效”而无法打开，或者在某一次CAD软件出现错误之后，某一个CAD图形文件就打不开了，也提示“cad图形文件无效”；cad图形文件已损坏、cad版本过低是导致该“cad图形文件无效”的主要原因；解决方法：一、电脑在一次意外断电之后，打开cad图形文件时提示“cad图形文件无效”；1.请打开“我的电脑”——>点击上方的“工具”——>选择“文件夹选项”——>切换到“查看”选项卡中——>下拉滑动条，将“隐藏已知文件类型的扩展名”前面的勾去掉——>点击确定退出；2.在cad保存图形文件时，同时会生成一个后缀名为bak的备份文件，在电脑上找到这个.bak的文件(文件名与出错的文件名一样)，复制到自己电脑中——>将.bak更改为.dwg后就能打开；二、如果是在一次cad软件错误之后，出现的“cad图形文件无效”；1.打开AutoCAD软件，在主窗口下方的命令行中输入“Recover”(不含引号)，然后按下回车键，这是修复cad图形文件的命令——>弹出对话框中选择出错的cad图形文件——>开始修复时，如果遇到中途停止了，再次按下回车键程序继续修复cad图形文件，至到修复完毕，点击确定；2.再次打开刚才出问题的cad图形文件，问题应该就能解决；三、如果cad图形文件是从别人电脑中拷贝过来的(dwg的文件)，双击该文件出现“cad图形文件无效”；1.先查看对方电脑中的AutoCAD的版本，如果是CAD2007或更高的版本，但自己电脑中的CAD版本为CAD2003，也就是说对方CAD版本高于自己的CAD版本时，就可能导致该问题；2.下载安装与对方AutoCAD版本一致的AutoCAD，然后在打开该cad图形文件即可；四、如果前面三种方法都无法解决“cad图形文件无效”，您还可以百度搜索“Free DWG Viewer”，下载安装“Free DWG Viewer”软件，将cad文件直接通过转换器转换为PDF格式，在通过PDF阅读器查看该cad图形文件，相关转换教程请点击这里！总结：出现“cad图形文件无效”的问题，多发于拷贝别人电脑上的cad 文件时由于版本不同导致的，下载安装与之匹配的版本才是解决的最佳办法。

书山有路勤为径，学海无涯苦作舟
cad 图形文件打不开的解决方法
问题描述：可能许多朋友都曾遇到过从别处复制过来的CAD 文件打开时提示“cad图形文件无效”而无法打开，或者在某一次CAD 软件出现错误之后，某一个CAD 图形文件就打不开了，也提示“cad图形文件无效”；cad 图形文件已损坏、cad 版本过低是导致该“cad图形文件无
效”的主要原因；
解决方法：
一、电脑在一次意外断电之后，打开cad 图形文件时提示“cad图形文件无效”；
1.请打开“我的电脑”——点击上方的“工具”——选择“文件夹选项”——切换到“查看”选项卡中——下拉滑动条，将“隐藏已知文件类型
的扩展名”前面的勾去掉——点击确定退出；
2.在cad 保存图形文件时，同时会生成一个后缀名为bak 的备份
文件，在电脑上找到这个.bak 的文件(文件名与出错的文件名一样)，复制到自己电脑中——将.bak 更改为.dwg 后就能打开；
二、如果是在一次cad 软件错误之后，出现的“cad图形文件无效”；
1.打开AutoCAD 软件，在主窗口下方的命令行中输入“Recover”(不含引号)，然后按下回车键，这是修复cad 图形文件的命令——弹出对话框中选择出错的cad 图形文件——开始修复时，如果遇到
中途停止了，再次按下回车键程序继续修复cad 图形文件，至到修复完毕，点击确定；
2.再次打开刚才出问题的cad 图形文件，问题应该就能解决；
三、如果cad 图形文件是从别人电脑中拷贝过来的(dwg 的文件)，双击该文件出现“cad图形文件无效”；。

CAD中常见错误及解决办法CAD（计算机辅助设计）是现代设计领域中广泛使用的一种软件工具，它提供了丰富的设计功能和便捷的操作界面。

然而，在使用CAD软件过程中，我们也会遇到一些常见的错误和问题。

本文将介绍几种常见的CAD错误，并提供相应的解决办法。

1. 无法打开CAD文件有时候，我们打开CAD软件时，可能会遇到无法打开文件的情况。

这可能是由于文件损坏或软件版本不兼容所致。

解决办法是尝试使用其他版本的CAD软件打开文件，或者使用CAD软件自带的文件修复工具尝试修复文件。

2. CAD绘图不准确在使用CAD进行绘图时，可能会出现绘图不准确的问题，例如线条不平滑、曲线不流畅等。

这可能是由于CAD软件设置问题或计算机性能不足所致。

可以尝试调整CAD软件的绘图设置，提高绘图精度和平滑度。

同时，确保计算机运行良好，如果计算机性能不足，可以升级硬件或优化软件。

3. 图层设置错误在CAD设计中，图层是非常重要的组成部分，可以按照图纸的不同部分进行分类和管理。

然而，有时候我们可能会设置错误的图层导致图纸混乱或无法显示。

解决办法是仔细检查和调整图层设置，确保每个图层正确设置，并按照需要进行显示或隐藏。

4. CAD软件崩溃或卡顿在使用CAD软件时，有时候可能会遇到软件崩溃或卡顿的情况。

这可能是由于计算机性能不足或软件版本过旧所致。

解决办法是优化计算机性能，关闭其他占用系统资源的程序，更新CAD软件到最新版本。

5. 轮廓绘制错误在CAD软件中，轮廓绘制是非常常见的操作，用于绘制建筑物或机械零件的外形。

然而，有时候我们可能会遇到轮廓绘制错误的情况，例如线条连接不上、曲线断裂等。

解决办法是仔细检查绘图过程中的参数设置，确保绘制正确的轮廓，并使用CAD软件提供的编辑工具进行修复。

总结：CAD软件在现代设计领域中发挥着重要的作用，但在使用过程中可能会出现一些常见的错误和问题。

本文介绍了几种常见的CAD错误，并提供了相应的解决办法。

【干货】CAD图纸图形文件无效的解决方法，你知道吗？
我们在工作中打开一些CAD图纸的时候，有时会提示：图形文件无效。

出现这种情况的原因，主要有两种：
第一种原因是图纸被高版本CAD编辑过，用低版本软件打开，就会有这个提示。

这种情况最常见，处理方法如下：
上图是CAD2007提示：提示的更明确，更人性化。

由于CAD版本过高造成的图形文件无效解决的办法很多，在这里给大家介绍几种比较有效的处理方法：
1.文件较少的时候，我们可以用高版本CAD先把文件打开，然后点：文件---图形改名存盘。

在文件类型的位置，修改成对应的低版本兼容格式。

再点保存就好了。

2.我们的电脑有多个版本的CAD，工作中经常要切换不同版本CAD进行图纸处理，可以在高版本CAD【选项】--【打开和保存】选项卡中。

设置下默认的保存版本即可。

如下图：
3.要转换的高版本图纸比较多。

大家也可以下载一个CAD版本转换器，进行批量转换。

第二种原因是图形文件已损坏，很少见。

第二种情况的处理方法：
（1）邮箱下载的图纸可尝试重新下载一遍图纸（普通下载方式）；（2）用命令: recover进行修复。

（3）找 *.bak 图纸备份文件。

（4）如果是外来图纸，建议联系发送方重新发送。

cad图形文件无效打不开的解决方法cad图形文件无效打不开的解决方法cad图形文件无效、cad文件打不开的解决方法：一、电脑在一次意外断电之后，打开cad图形文件时提示“cad图形文件无效”；1.请打开“我的电脑”——>点击上方的“工具”——>选择“文件夹选项”——>切换到“查看”选项卡中——>下拉滑动条，将“隐藏已知文件类型的扩展名”前面的勾去掉——>点击确定退出；2.在cad保存图形文件时，同时会生成一个后缀名为bak的备份文件，在电脑上找到这个.bak的文件(文件名与出错的文件名一样)，复制到自己电脑中——>将.bak更改为.dwg后就能打开；二、如果是在一次cad软件错误之后，出现的“cad图形文件无效”；1.打开AutoCAD软件，在主窗口下方的命令行中输入“Recover”(不含引号)，然后按下回车键，这是修复cad图形文件的命令——>弹出对话框中选择出错的cad图形文件——>开始修复时，如果遇到中途停止了，再次按下回车键程序继续修复cad图形文件，至到修复完毕，点击确定；2.再次打开刚才出问题的cad图形文件，问题应该就能解决；三、如果cad图形文件是从别人电脑中拷贝过来的(dwg的.文件)，双击该文件出现“cad图形文件无效”；1.先查看对方电脑中的AutoCAD的版本，如果是CAD2017或更高的版本，但自己电脑中的CAD版本为CAD2003，也就是说对方CAD版本高于自己的CAD版本时，就可能导致该问题；2.下载安装与对方AutoCAD版本一致的AutoCAD，然后在打开该cad图形文件即可；四、如果前面三种方法都无法解决“cad图形文件无效”，您还可以百度搜索“Free DWG Viewer”，下载安装“Free DWG Viewer”软件，将cad文件直接通过转换器转换为PDF格式，在通过PDF阅读器查看该cad图形文件，相关转换教程请点击这里！总结：出现“cad图形文件无效”的问题，多发于拷贝别人电脑上的cad文件时由于版本不同导致的，下载安装与之匹配的版本才是解决“cad图形文件无效”的最佳办法。

CAD软件的常见错误及解决方法CAD软件作为一种专业的设计工具，被广泛应用于建筑、机械以及其他设计领域。

然而，在使用CAD软件的过程中，很多人常常遇到各种各样的错误，影响工作的进行。

本文将介绍一些常见的CAD软件错误，并提供相应的解决方法。

首先，让我们来讨论一下CAD软件中最常见的错误之一：文件无法打开或损坏。

当你试图打开一个CAD文件时，可能会收到错误提示，例如“文件被损坏”或“文件格式不受支持”。

解决这个问题的方法有几种。

首先，你可以尝试在其他计算机上打开该文件，以确定是否是计算机本身的问题。

如果在其他计算机上也无法打开，那你可以尝试使用CAD软件提供的恢复工具来修复损坏的文件。

另外，你还可以尝试将文件转换成其他格式，然后再次尝试打开。

其次，我们来讨论一下CAD软件中常见的绘图错误。

有时候，在进行绘图时，你可能会遇到一些线条或图形不正确的问题。

这可能是由于CAD软件的绘图工具的误操作导致的。

要解决这个问题，你可以尝试使用软件提供的编辑工具来修复图形或线条的问题。

另外，你还可以检查你的绘图设置是否正确，比如线条的粗细、颜色等设置是否符合需求。

此外，CAD软件中还常常会遇到尺寸或比例错误的问题。

当你绘制图形或模型时，可能会发现尺寸不准确或比例失衡。

解决这个问题的方法很简单，你可以使用CAD软件提供的尺寸工具来更正尺寸。

如果比例不正确，你可以尝试调整图形或模型的比例，以使其符合要求。

此外，CAD软件还可能出现内存不足的错误。

当你在进行复杂的绘图或模拟计算时，CAD软件可能会因为内存不足而崩溃或运行缓慢。

解决这个问题的方法有几种。

首先，你可以尝试在其他计算机上运行CAD软件，以确定是否是计算机本身的问题。

如果是内存不足的问题，你可以尝试关闭其他应用程序，以释放内存资源。

另外，你还可以将绘图分解为多个部分，并逐个处理，以减少内存的压力。

最后，让我们来谈一下CAD软件中常见的图层错误。

在进行绘图时，你可能会发现图层混乱或图层的分配不当。

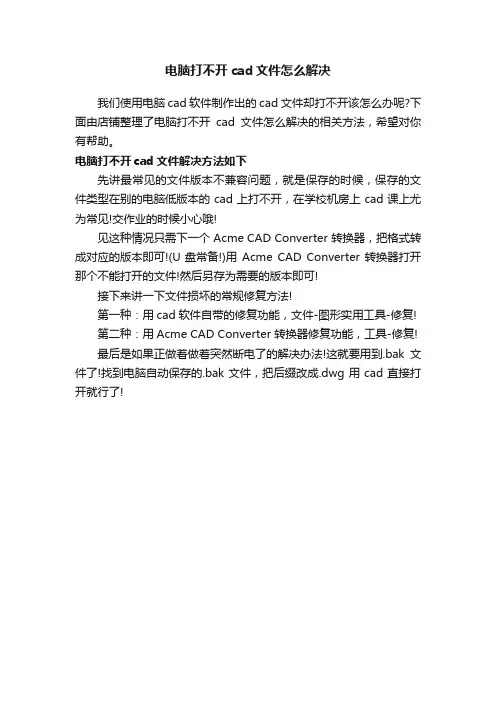

电脑打不开cad文件怎么解决
我们使用电脑cad软件制作出的cad文件却打不开该怎么办呢?下面由店铺整理了电脑打不开cad文件怎么解决的相关方法，希望对你有帮助。

电脑打不开cad文件解决方法如下
先讲最常见的文件版本不兼容问题，就是保存的时候，保存的文件类型在别的电脑低版本的cad上打不开，在学校机房上cad课上尤为常见!交作业的时候小心哦!
见这种情况只需下一个 Acme CAD Converter 转换器，把格式转成对应的版本即可!(U盘常备!)用Acme CAD Converter 转换器打开那个不能打开的文件!然后另存为需要的版本即可!
接下来讲一下文件损坏的常规修复方法!
第一种：用cad软件自带的修复功能，文件-图形实用工具-修复!
第二种：用Acme CAD Converter 转换器修复功能，工具-修复!
最后是如果正做着做着突然断电了的解决办法!这就要用到.bak文件了!找到电脑自动保存的.bak文件，把后缀改成.dwg用cad直接打开就行了!。

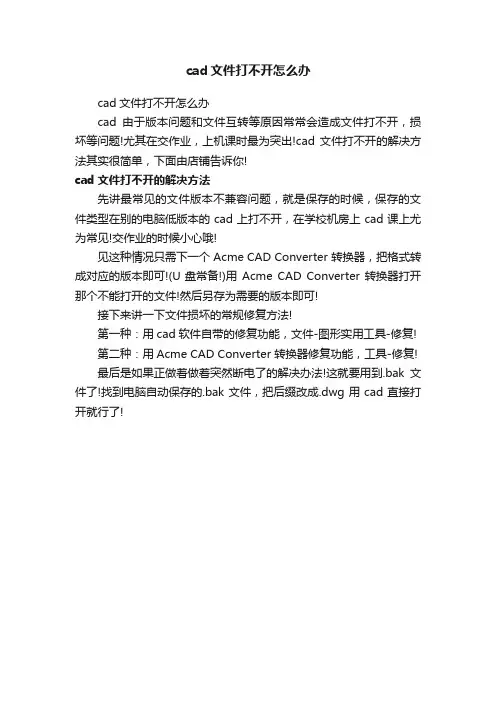

cad文件打不开怎么办
cad文件打不开怎么办
cad由于版本问题和文件互转等原因常常会造成文件打不开，损坏等问题!尤其在交作业，上机课时最为突出!cad文件打不开的解决方法其实很简单，下面由店铺告诉你!
cad文件打不开的解决方法
先讲最常见的文件版本不兼容问题，就是保存的时候，保存的文件类型在别的电脑低版本的cad上打不开，在学校机房上cad课上尤为常见!交作业的时候小心哦!
见这种情况只需下一个 Acme CAD Converter 转换器，把格式转成对应的版本即可!(U盘常备!)用Acme CAD Converter 转换器打开那个不能打开的文件!然后另存为需要的版本即可!
接下来讲一下文件损坏的常规修复方法!
第一种：用cad软件自带的修复功能，文件-图形实用工具-修复!
第二种：用Acme CAD Converter 转换器修复功能，工具-修复!
最后是如果正做着做着突然断电了的解决办法!这就要用到.bak文件了!找到电脑自动保存的.bak文件，把后缀改成.dwg用cad直接打开就行了!。

cad图形打开失败原因汇总
总结：CAD、CASS图形文件无效的几种情况及解决办法CAD或者CASS打开图纸文件的时候，提示：图形文件无效。

引起这个问题的原因，主要有以下几种情况（按照发生频率排序）：
一、CAD版本过高
解决办法：百度下载一个AutoCAD2013版本转换器（绿色小软件，免安装）
软件使用方法：
（1）运行软件；
（2）打开提示版本过高的图形；
（3）另存为低版本兼容的模式；
（4）选择低版本：保存类型。

以便兼容。

常见问题：如果AutoCAD2013版本转换器打开不图形，说明这
个图可能是用高于2013版本的CAD软件绘制。

此时先不用着急安装高版本CAD201X，继续往下看其他情况。

二、下载失败。

如果是从邮箱下载的图形，试着重新下载2次，重复执行第一步。

往往邮箱单线下载的时候，容易出现下载断点。

查看：文件大小可以简单分析。

我一般比较懒，从来不分析，都是重新下载一次。

如果用迅雷下载，下载过程中，是不提示下载进度的。

这个属于正常现象。

三、图形文件损坏。

损坏原因暂且不做分析，这种情况往往发生的概率很低。

解决办法：
（1）启用备份文件。

（2）启用文件修复。

CAD软件自动修复功能：文件---修复破坏的图形。

（3）CAD软件自动修复功能：命令行输入：recover （原理同上）
cad图形文件无效怎么修复打开cad图时南被写保护与cad2008匹配的cass。

cad图形文件无效(cad怎么打开plt格式文件)
如何解决有时一个CAD中的图形无法复制到另一个CAD文件的问题？
一般高版本的CAD复制到低版本CAD中是不能简单用ctrl+c,ctrl+v的。

如果要复制，插入-块-浏览-选择要插入的CAD图形文件，系统会提示您指定插入点。

不能复制粘贴的原因有很多，要么文件受到保护，要么设置了防复制参数，要么cad版本不兼容，要么文件内部错误等。

有各种解决方法，以下是我的总结方法：1。

r12版本另存为dxf格式(其他版本的dxf做不到)，然后重新打开保存的dxf文件。

我试过这个，但是很多其他方法都失败了，但是这个做到了。

2.将复制的对象做成外部块(“W”命令)，然后打开另一个cad文件插入块；
3，吹爆复制对象(“x”命令)，不是一次，多吹几次；
4，在新的cad文件中，插入块，然后选择要复制的cad文件(插入整个文件)，最后爆破；(补充一下，插入一个块的时候，一定要在分解前放一个勾，不然会丢一些字，好像这个方法最简单。

).
5，使用audit命令修复图形文件中的所有错误，然后使用purge命令处理图形中无效或未使用的对象。

最好重新运行审核命令重新修复，一般问题可以解决不复制粘贴的问题。

6.选择您想要的图形的正确点。

副本下面有一个带基点的副本。

用这个命令复制粘贴即可。

当这种情况发生时，你通常使用破解版的CAD。

重启机器看看。

不行的话，还有一招，就是做个块复制，一般就行。

制作一个区块并复制。

可以试试这个方法！
可以点击菜单栏中的插入-块-浏览，选择要复制的图形文件并插入！。

cad打开文件显示图形文件无效的解决办法cad打开文件显示图形文件无效的解决办法CAD是计算机辅助设计(ComputerAidedDesign)的英文缩写，指利用计算机及其图形设备帮助设计人员进行设计工作。

以下是小编为大家整理的cad打开文件显示图形文件无效的解决办法相关内容，仅供参考，希望能够帮助大家！cad打开文件显示图形文件无效解决办法：原因：版本不匹配，比如说你用2008作图，然后用2004打开就出现这种情况，你可以先用08打开另存为04版本的文件，然后再打开，试一下行不行。

cad打开文件显示图形文件无效，有几个原因：一、属于正常的原因：1、版本不对应。

一般说来，低版本的往往打不开高版本的。

例如：若是2004版的，就打不开2007版的。

但反过来是可以的。

所以，我们的作品为了能适应不同版本，可以选择【另存为】，然后选择R2000版/L15保存。

2、CAD图经过了加密。

这就需要知道密码了。

3、虽然是.DWG格式文件，但不是由AutoCAD设计的，而是由其它软件设计或转换过来的。

这种情况往往在CAD中打不开。

例如我们中国人搞的天正设计软件，它的不同版本是依附于ACAD不同版本平台而生存的，往往在ACAD中打不开。

二、属于非正常的原因：1、CAD文件中了病毒。

这种情况几乎是不可完全修复的。

2、在转存拷贝过程中，丢失了一些字节或是错写了一些字节，造成文件不可读。

这种情况往往是硬件缺陷造成的。

3、系统缺陷造成的情况。

现在，微软的WINDOWS平台已经发展到win7版。

从VISTA版起，有许多工作软件跟不上，往往形成“BUG”，这时的表现就是不能完全正常工作。

所以若是主要工作是制图设计，还是WINXP比较稳定。

三、文件损坏1、打开我的电脑，在左上角找到“工具”选项，在工具中找到“文件夹和搜索选项”。

2、点击打开，然后在打开的文件夹选项中找到“查看”，然后找到“隐藏已知文件类型的扩展名”，通过取消选择将此功能关闭，然后点击“确定”进行更改设置。

CAD打开不了怎么回事？用这三招就能搞定！
作为一名苦逼的室内设计师，天天都要和CAD打交道。

CAD这东西的确好用，毕竟养活了一大批人，可是它有时候也会发各种各样的脾气，最闹心的莫过于辛辛苦苦做的CAD 图纸突然打不开了，这是怎么一回事呢？下面我们就来盘点一下CAD文件打不开的原因以及解决办法吧。

一、低版本CAD软件打开高版本CAD图纸
举个栗子，你用CAD2014做的CAD图纸，然后使用CAD2007打开，往往会出现这种错误提示：
原因：低版本CAD软件无法打开高版本CAD图纸。

解决方法：将CAD图纸进行版本转换。

怎么转换呢？可以利用一个在线网站——「在线迅捷CAD转换器」，百度搜索即可进入网站。

进入网站后点击右上角的「CAD版本转换」。

将需要转换版本的CAD图纸软件添加进网页。

在「输出文件版本」下拉框选择对应CAD软件的版本。

然后开始转换，转换后的CAD图纸就可以打开啦。

二、图纸中有错误数据
问题：打开CAD图纸文件后，弹出提示框：图形文件需要修复。

解决方法：点击提示框的「修复」按钮，CAD会自动进行错误数据修复，若修复不了，尝试用RECOVER命令打开图纸，实在不行尝试把CAD图纸文件转换为JPG或者PDF打开。

三、图纸文件无效
问题：打开图纸后出现「图形文件无效」的对话框。

解决方法：这是由于CAD文件损坏，很难进行修复，只能看看之前有没有自动保存的文件，或者修改CAD的文件扩展名试试。

CAD软件为什么打开图形时提示"图形文件无效"
CAD软件在使用的过程中，有些人会因为各种原因出现各种问题，其中有一个问题就是在打开图形是提示“图形文件无效”，出现这种问题的原因有几种，下面我们来简单介绍一下。

大致原因有三种：
一种是直接将其他扩展名的文件改成了DWG，也就是这个文件根本就不是DWG文件。

出现这种情况有两种可能，一种是某些人对文件格式不了解，以为将DXF或其他文件扩展名改成DWG，就应该可以打开，这种情况当然很少，不过也有可能发生；还有一种是找到自动保存或备份的文件，这类文件是可以直接将扩展名改成DWG后用CAD打开的，但文件找错了，例如找到一个*.DWL，就给改成了DWG，这也是无法打开的。

因此如果你是改过扩展名的DWG，需要检查一下，原来的文件是否是自动保存文件（*.sv$）和备份文件（*.bak），如果不是这两类，将扩展名改成DWG肯定是不行的。

第二种是图纸保存的时候出现了错误，例如保存图纸时断电或出现其他异常，导致图纸没有保存完全。

虽然文件扩展名仍是DWG，但文件数据不完整。

这样的文件是无法打开的。

这种图纸通常是无法修复的，只能找一下备份文件或自动保存文件了。

第三种是图纸中存在大量的错误数据，导致CAD软件无法正常修复打开。

这种文件可以尝试用修复（recover）打开试试，有些图纸虽然直接无法打开，但修复是有可能打开的。

当然也存在一些图纸错误数据无法修复的情况。

浩辰CAD软件在打开图形的时候如果出现了图形文件无效的问题，我们可以根据以上三种原因找到解决方法，基本上都可以解决掉这个问题。

CAD图纸打不开？遇到下面4种情况就这么解决！图纸打不开，让人非常头疼。

碰到这种情况，有时提示错误，有时软件会崩溃退出，不光国产CAD会遇到这种现象，AutoCAD也会，下面分别给大家介绍一下解决办法。

1.图纸版本高于当前CAD版本这种情况通常会出现类似以下提示：解决办法：①请装了高版本CAD的同事帮忙转存；②下一个最新版本的CAD，AUTOCAD高版本比较大，2个多G；③下一款DWG图纸转换工具，例如AUTOCAD提供的看图工具DWGTrueView（不过这个工具也有二三百兆）；④也可以下载一个小一点的看图软件，如“CAD快速看图”，才20几兆。

支持浏览AutoCAD、浩辰、天正、中望等CAD图纸，2.图纸太大，打开图纸所需内存超出了一定范围打开图纸到一定比例后软件无响应，等待一段时间后软件退出。

如果你安装的是32位CAD，在内存占用上升到1.3 G以上以后退出，这种情况说明图纸比较复杂，超出了软件承受的极限。

解决办法：如果经常操作类似图纸，建议用户安装64位操作系统和CAD，并增加内存。

3.图纸中有错误数据图纸中的错误数据来源不同，因此现象和处理方式也不完全相同。

有些图纸可以通过修复打开，有些则无法打开。

如出现下图提示框：解决办法：直接在提示对话框中点“修复”按钮即可，CAD会尝试修复错误数据并打开文件。

还有种情况，有时会直接提示致命错误，然后软件会直接退出，而且不同文件退出时提示的信息也不完全相同，如下图：解决办法：用修复（RECOVER）命令打开图纸，看看能不能修复错误并打开。

4. 图形文件无效如果打开图纸后出现“图形文件无效”的提示，通常这个文件就无药可救了。

如果是意外导致这种情况，图纸通常没有办法修复，只能找备份文件或之前自动保存的文件。

如果是人为错误地将一些后缀，如*.dwl 文件的扩展名直接改成*.dwg，*.dwl根本不是图纸文件，改了扩展名也不能打开。

这时，将文件改回原来的扩展名，找正确的图纸原文件或备份文件打开即可。
