安规球压测试注意事项

球压试验规范
球压试验规范
版本文件编号生效日期
1、目的
本文件说明了球压测试的要求，以规范其行为。

2、适用范围
热塑性塑胶料外壳或其它外部绝缘热塑性材料的塑胶件。

3、责任部门
试验中心
4、试验规范
4.1参照标准：GB7000.1-2007 第13.2章
4.2使用仪器设备：高温老化箱、球压测试仪
4.3测试方法
4.3.1首先将待测件放入高温老化箱中；
4.3.2用一直径为5mm的钢球以20N的压力压迫该平面(具体请参照附图)；
4.3.3将高温老化箱的温度设置为T(T=温度测试所测得的温度+25℃, 但固定载流部件或安全特低电压部件就位的部件的最低试验温度不得低于125℃，其它部件不得低于75℃；
4.3.4于上述环境中维持1个小时；
4.3.5一个小时后, 将样板取出, 并将其浸泡在冷水中10秒钟以冷却；
4.3.6测量压痕直径
4.4判定：所测量的压痕直径不得超过2.0mm；
5、相关文件和资料
无
6、相关记录表格
温度测试记录表。

压力试验安全规定一、试验前的准备工作1. 试验前必须对设备进行全面检查和维护，确保设备处于良好的工作状态。

2. 首先要确定试验的工作压力和试验时间，严禁超过设备允许的最大压力。

3. 在试验前应清理试验装置和管道中的杂质和沉积物，以保证试验的准确性和安全性。

二、试验操作规程1. 在试验过程中，严禁超过试验设备的最大负荷能力。

试验设备在负荷作用下的工作压力不得超过其设计压力。

2. 试验过程应严格按照试验计划进行，禁止随意更改试验参数或停止试验。

3. 试验操作人员应具备相关操作技能和专业知识，严禁无专业培训人员参与试验操作。

4. 试验过程中应随时监测试验设备的压力、温度和流量等参数，做好记录和监控工作。

5. 如发现试验设备存在异常情况或设备出现故障，应立即停止试验，采取相应的紧急处理措施。

6. 试验结束后，必须对试验设备和相关管道进行检查，确保设备处于正常工作状态。

三、应急预案和安全防护措施1. 在试验过程中，应设立专门的应急预案，明确各种异常情况下的处理措施，确保人员的生命安全。

2. 试验操作人员应佩戴防护装备，包括工作服、防护眼镜、耳塞等，防止因设备故障或操作不当导致的意外事故发生。

3. 试验现场应设置明显的安全警示标志，并配备消防器材，以防止火灾和其他危险事件的发生。

4. 试验操作人员应严格遵守安全操作规程，禁止饮酒、吸烟等影响操作安全的行为。

5. 在试验现场应设置专门的紧急避难通道和逃生通道，确保人员在紧急情况下能够安全逃离现场。

四、试验记录和报告1. 试验过程中应做好试验记录，详细记录试验参数、设备状态和操作人员的行为等信息。

2. 试验结束后，应及时整理试验记录，并编写试验报告，详细描述试验过程和结果，包括可能存在的问题和建议改进的措施。

五、安全培训和监督1. 对试验操作人员进行安全培训，使其掌握相关的安全知识和操作技能。

2. 建立试验操作人员的资格认证制度，确保每个试验操作人员具备相应的资质。

，全标准里面规定是：用水测试15S，然后用汽油测试15S，标识不能模糊不清。

3.电容放电测试：对一个电源线可以插拔的设备，其电源线经常会被拔出插座，拔出插座的电源插头，经常是被人玩，或任意放置。

这样导致一个问题，被拔出的电源插头时带电的，而这个电随时间而消失，如果这个时间太长，那么将会对玩插头的人造成电击，对任意放置的电源插头会损坏其它设备或设备自己。

因此各个整机安全标准对这个时间作出严格的规定。

我们设计产品要考虑这个时间，产品作安全认证需要测量这个时间。

4.电路稳定测试：1)SELV电路SELV电路，就是安全地电压电路，这个电路对使用人员就是安全的，例如手机充电器的直流输出端，到手机，它们是安全的，可以任意触摸不会有危险。

注：SELV电路在不同的标准里面有不同解释，例如在IEC60364里面解释与IEC60950-1是不同的，因此关于SELV需要注意在哪个标准下面，其危险也是不同的。

SELV电路需要满足特殊的要求，才能是SELV电路，这些要求是，在单一故障是，仍然是满足SELV电路要求的。

因此对每一个SELV电路都需要做单一故障下的测试，证明是SELV 电路是稳定的。

测试时是将单一故障逐一引入，监视SELV电路。

2)限功率源电路由于限功率源电路输出的功率很小，在已经知道的经验中，它们不会导致着火危险，因此在安全标准中，对这类电路的外壳作了专门降低要求规定，它们阻燃等级是UL94V-2。

因此有这类电路都需要测量，证明它们是限功率源电路。

3)限流源电路搞过电工的人知道，AC220V电路经过一定的电阻之后，对人就没有危险了。

那么究竟是多大的电阻，和电阻有什么样的要求。

可能大家就不知道了。

在安全标准里面就有这个规定，这个规定就是限流源电路。

限流源电流，要求在电路正常和单一故障下，流出的电流是在安全限值以下的，对人不会导致危险小于0.25mA。

对于隔离一次和二次电路的电阻是要求满足专门标准的耐冲击电阻。

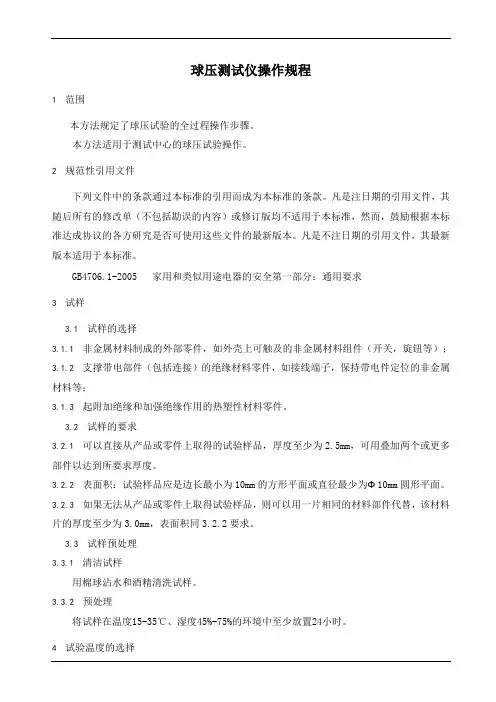

球压测试仪操作规程1 范围本方法规定了球压试验的全过程操作步骤。

本方法适用于测试中心的球压试验操作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB4706.1-2005 家用和类似用途电器的安全第一部分：通用要求3 试样3.1 试样的选择3.1.1 非金属材料制成的外部零件，如外壳上可触及的非金属材料组件（开关，旋钮等）；3.1.2 支撑带电部件（包括连接）的绝缘材料零件，如接线端子，保持带电件定位的非金属材料等；3.1.3 起附加绝缘和加强绝缘作用的热塑性材料零件。

3.2 试样的要求3.2.1 可以直接从产品或零件上取得的试验样品，厚度至少为2.5mm，可用叠加两个或更多部件以达到所要求厚度。

3.2.2 表面积：试验样品应是边长最小为10mm的方形平面或直径最少为Ф10mm圆形平面。

3.2.3 如果无法从产品或零件上取得试验样品，则可以用一片相同的材料部件代替，该材料片的厚度至少为3.0mm，表面积同3.2.2要求。

3.3 试样预处理3.3.1 清洁试样用棉球沾水和酒精清洗试样。

3.3.2 预处理将试样在温度15-35℃、湿度45%-75%的环境中至少放置24小时。

4 试验温度的选择4.1 对外部零件：试验温度为40±2℃加上GB4706.1-2005第11章试验期间确定的最大温升，但至少75±2℃。

4.2 对支撑带电部件的零件试验温度为40±2℃加上GB4706.1-2005第11章试验期间确定的最大温升，试验温度为125±2℃。

4.3 对提供附加绝缘或加强绝缘的热塑材料零件对提供附加绝缘或加强绝缘的热塑材料零件，该试验在25±2℃加上GB4706.1-2005第19章试验期间确定的最高温升的温度下进行。
