钎焊炉工艺流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by

theeditor. I hope that after you download them,they can help

yousolve practical problems. The document can be customized

andmodified after downloading,please adjust and use it according

toactual needs, thank you!

In addition, our shop provides you with various types

ofpractical materials,such as educational essays,

diaryappreciation,sentence excerpts,ancient poems,classic

articles,topic composition,work summary,word parsing,copy

excerpts,other materials and so on,want to know different data

formats andwriting methods,please pay attention! 钎焊炉工艺流程实际应用情况分析

随着现代工业的快速发展，各种金属零件的加工和生产需求也越来越高，而钎焊炉是一种常见的金属加工设备，被广泛应用于各行各业。下面将以实际应用情况为例，介绍钎焊炉的工艺流程。

一、准备工作阶段

1. 确定加工材料：根据加工要求和工件材料，确定所需的钎料、钎剂、通气孔等材料。

2. 准备设备和工具：准备钎焊炉、燃气或液化气瓶、焊接枪、钳子、火柴等工具。

3. 清洁工件表面：清洁工件表面，去除油污、氧化物等杂质，以保证钎焊效果。

二、钎焊炉操作阶段

1. 加热钎焊炉：将燃气或液化气瓶连接到钎焊炉上，点燃火柴，打开燃气阀门，使钎焊炉内的温度逐渐升高，预热至所需温度。

2. 焊接工件：将清洁后的工件放入钎焊炉中，加热至所需温度，然后将钎料和钎剂涂抹在工件连接处，用焊接枪进行钎焊。钎料熔化后会流入连接处，形成牢固的焊接。 3. 冷却工件：待钎焊完成后，关闭燃气阀门，让钎焊炉自然冷却。冷却过程中，不能将工件从钎焊炉中取出，以免由于温度骤变而导致工件变形或开裂。

4. 检查钎焊效果：待工件完全冷却后，用钳子轻轻拧动焊接处，检查钎焊效果是否牢固。

三、收尾工作阶段

1. 清理钎焊炉：待钎焊炉完全冷却后，清理钎料和钎剂残留物，保持钎焊炉的干净卫生。

2. 检查燃气管道：检查燃气管道是否存在漏气现象，以确保安全。

3. 存储设备和材料：将钎焊炉、燃气或液化气瓶、焊接枪等设备和钎料、钎剂等材料存放在安全、干燥的地方，以免受潮、腐蚀或损坏。

通过上述的流程，钎焊炉的工艺流程已经完成。在实际应用中，钎焊炉的操作过程需要施工人员具有一定的经验和技能，以保证钎焊效果和安全。同时，也需要注意钎焊炉的维护和保养，以延长设备使用寿命。

合集下载

真空钎焊炉加工流程

真空钎焊炉加工流程

-------------精选文档-----------------

可编辑 高温真空钎焊炉操作规程

一 、开炉前，保证水、电、气在工作状态。电压在380V，不得有10%的偏差。气压在0.6Mpa，水压达到最低值（0.5MPa）。达到上述要求后才可以通电，进行操作。

二 、放料前，检查设备加热室，加热室必须干净，不得有杂物、灰尘、油污、水等。在检查所放得产品，同样干燥清洁，无水渍、油污等在放料前需清洁干净。

三、 装料后，把旋钮打到“门关”位置。然后，启动“机械泵”和“粗抽阀”。对真空机组和炉膛抽气，同时打开真空计电源（一般情况真空计电源随总电源一起启动）。

四、当真空度高于1000Pa时，真空计监测点“J2”点亮。这个时候，可以开启“罗茨泵”。如条件不到，“罗茨泵”不会开启，点击按钮无反应。

五、当真空度高于7Pa时，真空计监测点“J1”点亮。这个时候，开启“前级阀”和“扩散泵”。对“扩散泵”进行预热。

六、待“扩散泵”预热时间达到90分钟时候（可观察触摸屏上计数器），关闭“粗抽阀”，打开“高阀”，对炉膛抽高真空。

七、当炉膛真空度达到工作真空度后（真空计监测点“J3”点亮，注意初始监测点设置较高，可以自行设定或者达到所需真空度时，自行开启加热），开加热，同时温控表自动启动运行（加热曲线需事先编好）。 -------------精选文档-----------------

可编辑 八、升温，保温整个工艺流程结束后，“工艺结束”报警，同时，加热自动关闭。

九、如果选择自然冷却，让设备照常运行，待设备自然冷却到出炉温度，关闭“高阀”、“扩散泵”、“罗茨泵”，只留下“机械泵”和“前级阀”对“扩散泵”进行抽真空并冷却。同时可以把旋钮打到“门开”位置。在关闭“真空计”，打开“手动放气阀”，进行放气，待炉内气压和大气压平衡时，炉门自动打开，可以取料同时拧紧”手动放气阀”。待“扩散泵”温度冷却至室温（大约一小时），可关闭“机械泵”和“前级阀”。关闭水、电、气。完成整个工艺流程。

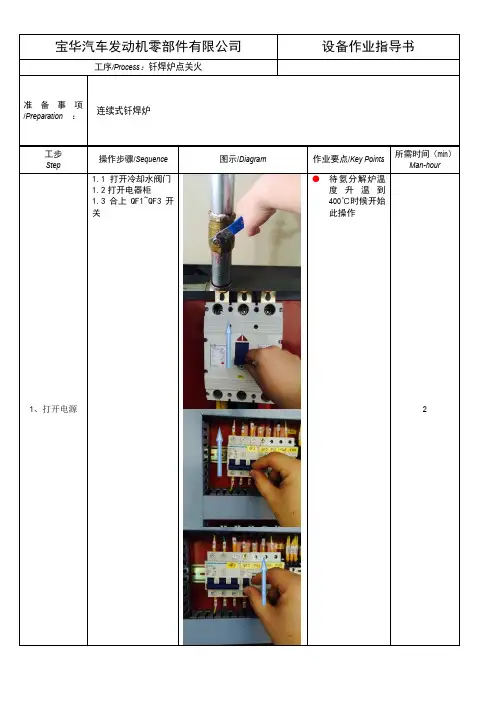

钎焊炉设备操作指导书

钎焊炉设备操作指导书

宝华汽车发动机零部件有限公司 设备作业指导书

工序/Process：钎焊炉点关火

准备事项/Preparation ： 连续式钎焊炉

工步

Step 操作步骤/Sequence 图示/Diagram 作业要点/Key Points 所需时间（min）

Man-hour

1、打开电源 1.1 打开冷却水阀门

1.2打开电器柜

1.3合上QF1~QF3开关

● 待氨分解炉温度升温到400℃时候开始此操作

2 2、打开钎焊炉 2.1 打开控制电源开关

2.2 打开1~10区加热开关 （以一区上为例）

5

3、设定温度 3.1按上调按钮调节设定温度，将五区起始设定为200℃，保温。

120 4、清空空气 4.1 打开氮气瓶阀门。

4.2 打开氮气阀门。

4.3打开分区氮气流量表 第一，四区约为4 m3/h，二，三区约为5m3/h

● 氨分解炉提供分解气以后进行此操作

● 黑色管道为氮气管道，黄色管道为分解气管道

30

流量为4 m3/h

流量为4 m3/h

流量为5m3/h

流量为5m3/h

5、验证空气是否排净 5.1 将后出口盖帘掀开

5.2 将燃火的打火机伸到后出口。

5.3 火苗立刻灭掉则说明后出口空气排空。同理验证前出气口

● 验证需要多次进行，火苗灭掉3次即可

10

6、提供分解气 6.1 打开分解气阀门（位置如图所示）

6.2 关闭氮气阀门

（位置如图所示）

6.3 调整分区分解气流量按照生产操作指导书调整

● 若无示数，打开分区分解气流量阀门

● 黑色管道为氮气管道，黄色管道为分解气管道

5

7、点火 7.1 打开点火嘴阀门（逆时针）

7.2 用点火器在点火嘴喷嘴处点火

7.3观察火势，待火焰旺盛时完成点火

7.4 开启网带正转

点火时前后出口正面不能站人。

北窗必须关闭，不可有对流风吹进

20

8、升温 8.1按上调或下调按钮调节设定温度，将全部五区上下温度设定为400℃，按“ENT”确认。待温度到达后保温2H，依次类推升到工艺温度

钎焊工艺设备

钎焊工艺设备

钎焊工艺设备

1、钎焊工艺可选用热台、链式钎焊炉，并宜符合下列规定：

（1）表面积小或要求不高的腔体可在热台上焊接，表面积大、散热快或有特殊要求腔体可在烘箱或链式钎焊炉中进行；

（2）不需要使用助焊剂的焊料的钎焊，可采用回流焊进行钎焊密封；

（3）采用焊膏进行钎焊时，应选用红外热风回流炉或气相焊炉，带速或传递速度设置应使得组件不同部位受热均匀；

（4）采用预制焊片进行焊接时，应选用链式钎焊炉，并应采用惰性气氛或惰性加还原性气氛。

2、链式钎焊炉通过产品在炉膛内随网带的运行，经历“加热-焊料熔化-焊料冷却共晶”过程实现焊接，不应少于6个温区，并应通过设置各温区的加热温度、网带传送速度、送排风速率等主要工艺参数来获得适宜的共晶焊接“温度-时间”曲线，宜配置有工艺参数与焊接曲线实时监控与报警系统、出口接片装置以及供应氮气、氢气或氮氢混合气体等保护气氛的装置。

钎焊炉工作原理及流程

钎焊炉工作原理及流程

钎焊炉工作原理及流程

英文回答：

The working principle of a brazing furnace involves the

use of heat to melt a filler material, known as the brazing

alloy, which is then used to join two or more metal

components together. The process of brazing involves

heating the workpieces to a temperature below their melting

point, but above the melting point of the brazing alloy.

This allows the alloy to flow and fill the gaps between the

workpieces, creating a strong and durable bond when it

solidifies.

The brazing furnace typically consists of a heating

chamber, a temperature control system, and a cooling system.

The heating chamber is where the workpieces and the brazing

alloy are placed. The temperature control system ensures

that the chamber reaches and maintains the desired

temperature throughout the brazing process. The cooling
