第1页 期末考试试题（A卷）
科 目：数控车床编程与操作 时间: 90分钟 出卷人：
使用班级：数控高职（3）11-1班 审核人： 阅卷人：
题号 一 二 三 四 总分
应得分 30 20 10 40
实得分
一、填空题 （30′）
1、在数控车床上，工件原点一般取在
。
2、数控机床程序编制的方法有 编程和 编程两种。
3、FANUC系统中，顺圆插补指令是 ，逆圆插补指令是 。
4、在数控机床的操作中，方式选择主要有： 、 、 、回零及手轮等。
5、螺纹加工指令有 、 、
。
6、与普通车床相比较，数控车床主要用于
轴套类零件。
7、若要加工规格为“M30X2”的螺纹，则螺纹底径为
。
8、典型的数控系统有：日本的 、德国的 、西班牙的FAGOR等。
9、对于数控车床来说，主运动是 ，进给运动是 。
10、切削用量的三要素 、 、 。
二、选择题（20′）
1、辅助功能M05代码表示（ ） 。
A.程序停止 B.冷却液开 C.主轴停止 D.主轴顺时针转动 2、MDI方式可以（ ） 。
A.通过操作面板输入一段指令并执行该程序段
B.完整的执行当前程序号和程序段
C.按手动键操作机床
D.按自动键操作机床
3、采用固定循环编程，可以（ ） 。
A.加快切削速度，提高加工质量
数控加工编程与操作（试题一）
一、填空：（35分）
1、数控技术是指用 对机床运动及其加工过程进行自动控制的一种方法。
2、数控系统的轮廓控制，主要问题是怎样控制刀具或工件的 。
3、数控机床是用数字化代码来控制 与 的相对运动从而完成加工。
4、CPU是CNC装置的核心他有 和 两个部分组成。
5、标准机床坐标系中X ,Y, Z,坐标轴的相互关系用 。
6、闭环伺服系统一般有 ， ， ， ， 等5个部分组成 。
7、数控编程的主要内容有： 、 、 、 、
、 、 。
8、总线是数控系统的硬件之一。它包括 、 、 。
9、从CNC系统使用的微机及结构来分CNC系统的硬件结构一般分为 和 。
10、FMS中文含义是 。
11、对单CPU的CNC系统而言，其软件结构通常有两种类型，即 。
12、步进式伺服驱动糸统是典型的开环控制系统，在此系统中执行元件是 。
13、脉冲当量越小，位移精度和插补精度 零件加工的质量 。
14、.在一个程序段中，根据图样尺寸，可以采用 。
15、G99F0.2中F后面的数字表示 。
16、G98F100中F 后面的数字表示 。
17、S后面的数字表示 ，单位为 。
1

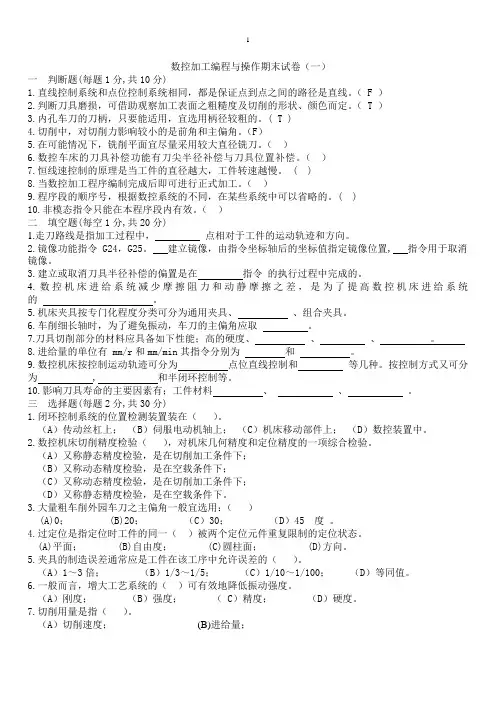

数控加工编程与操作期末试卷（一）
一 判断题(每题1分,共10分)
1.直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。（ F ）
2.判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。（ T ）
3.内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。( T )
4.切削中，对切削力影响较小的是前角和主偏角。（F）
5.在可能情况下，铣削平面宜尽量采用较大直径铣刀。（ ）
6.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。（ ）
7.恒线速控制的原理是当工件的直径越大，工件转速越慢。 ( )
8.当数控加工程序编制完成后即可进行正式加工。（ ）
9.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。( )
10.非模态指令只能在本程序段内有效。（ ）
二 填空题(每空1分,共20分)
1.走刀路线是指加工过程中， 点相对于工件的运动轨迹和方向。
2.镜像功能指令 G24，G25。 建立镜像，由指令坐标轴后的坐标值指定镜像位置, 指令用于取消镜像。
3.建立或取消刀具半径补偿的偏置是在 指令 的执行过程中完成的。
4. 数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的 。
5.机床夹具按专门化程度分类可分为通用夹具、 、组合夹具。
6.车削细长轴时，为了避免振动，车刀的主偏角应取 。
7.刀具切削部分的材料应具备如下性能；高的硬度、 、 、 。
8.进给量的单位有 mm/r和mm/min其指令分别为 和 。
9.数控机床按控制运动轨迹可分为 点位直线控制和 等几种。按控制方式又可分为 , 和半闭环控制等。

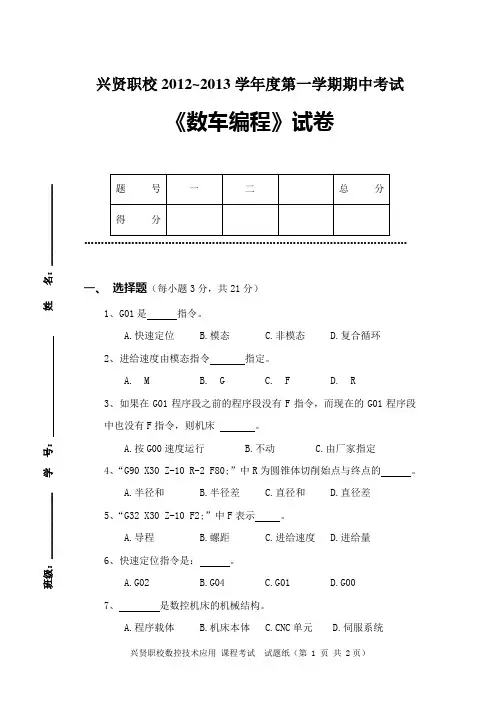

兴贤职校数控技术应用 课程考试 试题纸（第 1 页 共 2页） 兴贤职校2012~2013学年度第一学期期中考试
《数车编程》试卷
题号 一 二 总分
得分
„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
一、 选择题（每小题3分，共21分）
1、G01是 指令。
A.快速定位 B.模态 C.非模态 D.复合循环
2、进给速度由模态指令 指定。
A. M B. G C. F D. R
3、如果在G01程序段之前的程序段没有F指令，而现在的G01程序段中也没有F指令，则机床 。
A.按G00速度运行 B.不动 C.由厂家指定
4、“G90 X30 Z-10 R-2 F80;”中R为圆锥体切削始点与终点的 。
A.半径和 B.半径差 C.直径和 D.直径差
5、“G32 X30 Z-10 F2;”中F表示 。
A.导程 B.螺距 C.进给速度 D.进给量
6、快速定位指令是： 。
A.G02 B.G04 C.G01 D.G00
7、 是数控机床的机械结构。
A.程序载体 B.机床本体 C单元 D.伺服系统 班级：_____________ 学 号： 姓 名：________________ 兴贤职校数控技术应用 课程考试 试题纸（第 1 页 共 2页） 二、 编程题 （第一小题34分，第二小题45分，共79分）
答案写在答题纸上
1、 根据图纸编制精车路线程序。
