《数控车床加工工艺与编程》期末考试

  • 格式：doc
  • 大小：45.00 KB
  • 文档页数：5

1 xxx学校xx~xx学年第x学期

《数控车床加工工艺与编程》期中考试卷

班级 姓名 座号 成绩

一、 填空：（2%X14=28%）

1、数控车床主要用于加工轴类、盘套类等 零件。

2、按照数控车床主轴的布置形式，数控车床可以分为 数控车床和 数控车床。

3、数控车床一般具有直线插补功能和 。

4、在手动返回参考点过程中，为了机床安全，一般按现回 轴后回 轴的顺序进行。

5、手摇脉冲倍率开关有×1、×10、×100三个位置，分别表示脉冲当量为 、

和 。

6、主轴功能按钮只在 或 模式下有效。

7、数控车床程序的编制方法有 编程和 编程。

8、辅助功能也称为 功能。

9、数控车床编程时按坐标值的不同可分为 编程和 编程两种。

10、标准的机床坐标系采用 坐标系。

11、 是加工程序编制中用以表示刀具特征的点，也是对刀和加工的

。

12、为了简化编程，数控系统常用 来缩短程序长度和减少程序所占内存。

13、刀具圆弧半径左补偿指令为 ；刀具圆弧半径右补偿指令为 。

14、数控车床加工程序中位置补偿用制定的T代码来实现，T代码后的四位数字中，前两位为 ，后两位为 。

二、 选择：（1.5%X20=30%）

1、数控车床的适应能力强，适用于（ ）批量零件的加工。 2 A、大 B、特大 C、小

2、与普通车床相比，数控车床的加工精度（ ），生产效率（ ）。

A、高 低 B、高 高 C、低 低

3、下面的功能键中，（ ）是刀具参数设置输入菜单的功能键。

A、POS B、PROG C、OFFSET SETTING D、MESSAGE

4、下面的功能键中，（ ）是编辑页面菜单的功能键。

A、POS B、PROG C、OFFSET SETTING D、MESSAGE

5、若删除一个字符，则需要按（ ）键。

A、RESET B、HELP C、INPUT D、CAN

6、在机床操作过程中，如果出现紧急情况，应立即按下（ ）按钮，机床的全部动作停止，该按钮同时自锁。

A、启动 B、自动 C、复位 D、紧停

7、数控车床X方向对刀时，车削外圆后只能沿（ ）方向退刀，并在停掉主轴后，测量外径尺寸。

A、X B、Z C、X、Z都可以 D、A轴

8、数控机床的主轴轴线平行于（ ）轴。

A、X B、Y C、Z D、C

9、数控机床的旋转轴A轴是绕（ ）轴旋转的轴。

A、X B、Y C、Z D、W

10、不同组的几个G代码（ ）在同一程序段中指定。

A、不能 B、必须 C、可以

11、同一组的G代码在同一程序段中指定，则（ ）G代码有效。

A、第一个 B、最后一个 C、中间一个 D、所有

12、在建立新程序时，新程序的程序号必须是存储器中（ ）的程序号。

A、已有 B、没有 C、设定好 D、都可以

13、标准规定刀具远离工件的方向为坐标轴的（ ）方向。 3 A、正 B、负 C、绝对 D、相对

14、在G00指令格式G00 X（U） Z（W） 中后面一般表示（ ）。

A、半径值 B、直径值 C、轴向值 D、坐标值

15、在G00指令格式G00 X（U） Z（W） 中X、Z代表（ ）。

A、绝对坐标 B、增量坐标 C、字母 D、坐标轴

16、下列指令中属于端面切削循环指令的是（ ）。

A、G90 B、G94 C、G70 D、G73

17、下列指令中属于单一形状固定循环指令的是（ ）。

A、G90 B、G71 C、G70 D、G73

18、数控车床的固定形状粗车循环指令是（ ）。

A、G70 B、G71 C、G72 D、G73

19、数控车床的固定形状精车循环指令是（ ）。

A、G70 B、G71 C、G72 D、G73

20、检验一般精度的圆锥面角度时，常采用（ ）测量。

A、千分尺 B、锥形量规 C、万能角度尺 D、游标卡尺

三、判断（1.5%X20=30%）

1、数控车床一般都具有恒线速度切削功能。（ ）

2、数控车床可以车削任何等导程或变导程的圆柱螺纹、圆锥螺纹和端面螺纹。（ ）

3、经济型数控车床一般都具有检测反馈装置。（ ）

4、为了加工需要，操作者可以随意修改和删除机床参数。（ ）

5、在机床锁住状态下，只是锁住了各伺服州的运动，主轴、冷却和刀架照常工作。（ ）

6、程序的结束部分必须写在程序的最后。（ ）

7、M99与M30指令的功能是一致的，它们都能使机床停止一切动作。（ ）

8、只在所规定的程序段中有效，程序段结束时被注销的指令称为模态指令。（ ）

9、G00、G01 、G02、G03和G04都是模态指令。（ ）

10、工件零点是数控机床进行加工运行的基准参考点。（ ） 4 11、确定机床坐标轴时，一般先确定Z轴。（ ）

12、G00功能是使刀具以机床规定的速度快速移动到目标点，它与前一个程序段中的进给速度无关。（ ）

13、同一工件，无论用数控机床加工还是用普通机床加工，其工序都一样。（ ）

14、数控车床的刀具补偿功能有刀尖圆弧半径补偿与刀具位置补偿。（ ）

15、T0100表示1号刀具，无刀补。（ ）

16、指令G73主要适用于棒料车阶梯较大的轴。（ ）

17、在精车程序G70状态下，在ns～nf程序段中不指定F、S、T时，粗车循环中制定的F、S、T有效。（ ）

18、G41指令能与圆弧切削指令写在同一程序段内。（ ）

19、假象刀尖共有8个位置供选择。（ ）

20、加工锥面时，切削过程中出现干涉现象是由于工件斜度大于刀具后角。（ ）

四、编程题（12%）

毛坯

1、 确定加工工艺

2、 加工用刀具

3、编制加工程序（写背面） 5

合集下载

数控车床典型零件的加工工艺与编程

数控车床典型零件的加工工艺与编程

一、课题名称： 典型零件设计与加工 二、毕业论文（设计）主要内容： 1、分析典型零件图纸，用CAD绘制零件图； 2、编制零件加工工艺卡片； 3、编制零件加工程序； 4、程序的仿真调试； 三、计划进度： 1、第8周：分析典型零件图纸，收集有关资料； 2、第9周：用CAD绘制零件图，编制零件加工工艺卡片； 3、第10周：编制零件加工程序； 4、第11周：编制零件加工程序并对程序进行仿真； 5、第12周：撰写毕业设计论文，并修改完善，准备答辩。 6、第13周：参加毕业答辩。 四、毕业论文（设计）结束应提交的材料： 1、毕业设计论文一份。 2、零件图二张。 3、加工工艺卡片。 4、加工程序清单。 指导教师 教研室主任 年 月 日 年 月 日

目录 摘要…………………………………………………………………………………………………………1 Abstract………………………………………………………………………………………………….2 第一章 零件分析………………………………………………………………………………3 1.1毛坯的选择 …………………………………………………………………………3 1.2机床的选择…………………………………………………………………..…………3 第二章 零件图加工艺分析…………………………………………………………….5 2.1 零件1与零件2工艺分析…………………………………………………5 2.1.1零件毛坯设计……………………………………………………………………5 2.1.2零件的热处理技术…………………………………………………………….6 2.1.3定位基准的选择原则…………………………………………………………6 2.1.4粗、精基准的选择原则……………………………………………………...7 2.1.5零件的装夹…………………………………………….…………………………7 2.1.6加工刀具的选择………………………………………………………………..8 2.1.7加工顺序及进给路线的确定………………………………………………8 2.1.8刀具的选择及切削用量的选择…………………………………….……9 2.2 零件1加工工艺设计…………………………………………………………10 2.3：零件2加工工艺设计…………………………………………………………13 2.4:组合加工加工工艺设计………………………………………………………16 第三章 零件图加工程序编写………………………………………………………19 3.1件1加工程序………………………………………………………………………..19 3.1.1零件1右端程序…………………………………………………………………19 3.1.2零件1左端程序…………………………………………………………………20 3.2件2加工程序………………………………………………………………..………21

C《数控车床加工工艺与编程》期末.doc

C《数控车床加工工艺与编程》期末.doc

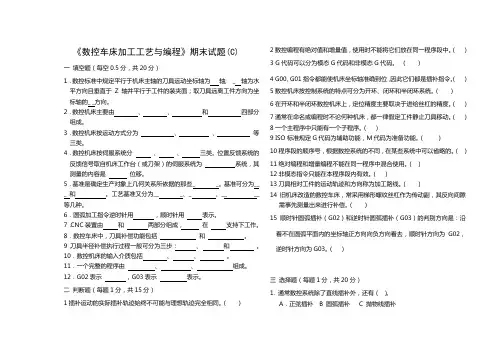

《数控车床加工工艺与编程》期末试题(C)

一 填空题（每空0.5分，共20分）

1．数控标准中规定平行于机床主轴的刀具运动坐标轴为 轴; _ 轴为水平方向且垂直于Z轴并平行于工件的装夹面；取刀具远离工件方向为坐标轴的_ _方向。

2．数控机床主要由 、 、 和 四部分组成。

3．数控机床按运动方式分为 、 、 等三类。

4．数控机床按伺服系统分 、 、 三类。位置反馈系统的反馈信号取自机床工作台（或刀架）的伺服系统为 系统，其测量的内容是 位移。

5．基准是确定生产对象上几何关系所依据的那些_ _。基准可分为__

_ 和 。工艺基准又分为__ _、_ 、__ __

等几种。

6．圆弧加工指令逆时针用 ，顺时针用 表示。

7．CNC装置由 和 两部分组成， 在 支持下工作。

8．数控车床中，刀具补偿功能包括 和 。

9．刀具半径补偿执行过程一般可分为三步： 、 和 。

10．数控机床的输入介质包括 、 、 。

11．一个完整的程序由 、 、 组成。

12．G02表示 ，G03表示 表示。

二 判断题（每题1分，共15分）

1插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。（ ）

2数控编程有绝对值和增量值，使用时不能将它们放在同一程序段中。（ ）

《数控车床加工工艺与编程》期末试题(B卷)

《数控车床加工工艺与编程》期末试题(B卷)

第 1 页 共 3 页 1 XXXX-XXXX 学年第一学期

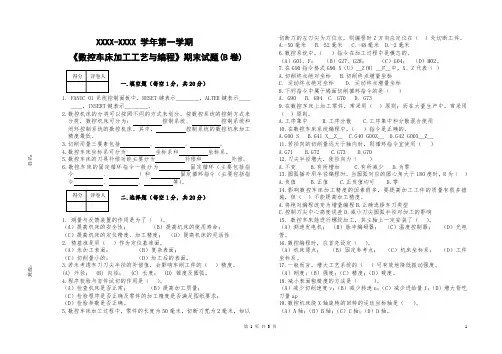

《数控车床加工工艺与编程》期末试题(B卷)
