《计算机控制技术》复习思考题
第一章 自动控制系统基本概念
1. 自动控制系统的组成
一个简单的自动控制系统，均可概括成两大部分：一部分是自动化装置控制下的生产设备，称为被控对象；另一部分是为实现自动控制所必须的自动化仪表设备，简称为自动化装置，它包括测量变送器、调节器和执行器等。
简单的自动控制系统由被控对象、测量变送器、调节器及执行器四大部分组成。
2. 术语
a) 被控对象？调节器？执行器？测量变送器？
b) 被控变量，y？设定值，g？测量值，z？偏差，e？干扰，f？调节参数？
在被控对象中，需要控制一定数值的工艺参数叫做被控变量，用字母y表示。被控变量的测量值用字母：表示，按生产工艺的要求，被控变量希望保持的具体数值称为设定值，用字母譬表示。被控变量的测量值与设定值之间的差值叫做偏差，用字母e表示，e=g-z。在生产过程中，凡能影响被控变量偏离设定值的种种因素称为干扰，用字母，表示。用来克服干扰对被控变量的影响，实现控制作用的参数叫做调节参数。
c) 反馈？负反馈、正反馈？
把系统（或环节）的输出信号直接或经过一些环节重新返回到输入端的做法叫做反馈。如果反馈信号能够使原来的信号减弱，也就是反馈信号取负值，那么就叫做负反馈。
如果反馈信号取正值，反馈信号使原来的信号加强，那么就叫做正反馈。
自动控制系统绝对不能单独采用正反馈。
d) 闭环系统？
一个一个信号沿着箭头的方向传送，最后又回到原来的起点，形成一个闭合的回路，如此循环往复，直到被控对象的被控变量值达到或接近设定值为止，所以这种自动控制系统是闭环系统。
自动控制系统是具有被控变量负反馈的闭环系统。
3. 自动控制系统方框图?
4. 自动控制系统的分类？
按照工艺过程需要控制的参数值即设定值是否变化和如何变化来分类，而将闭环自动控制系统分为定值控制系统、随动控制系统和程序控制系统三大类。
按调节器具有的控制规律来分类，如位式、比例、比例积分、比例微分、比例积分微分等控制系统。

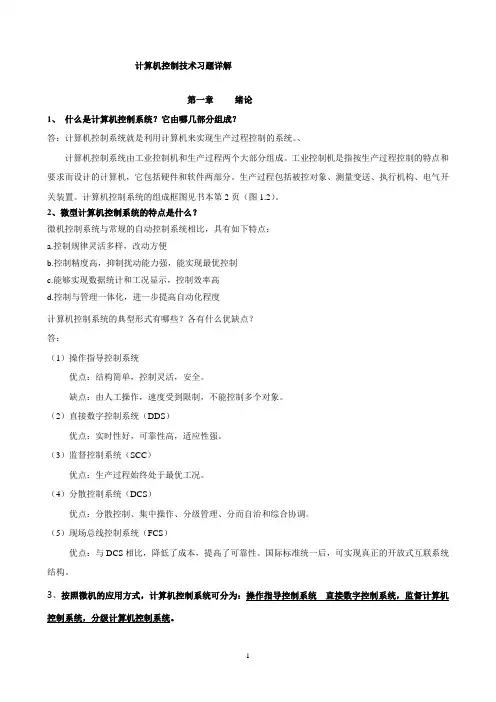

1 计算机控制技术习题详解
第一章 绪论
1、 什么是计算机控制系统？它由哪几部分组成？
答：计算机控制系统就是利用计算机来实现生产过程控制的系统。、
计算机控制系统由工业控制机和生产过程两个大部分组成。工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。生产过程包括被控对象、测量变送、执行机构、电气开关装置。计算机控制系统的组成框图见书本第2页（图1.2）。
2、微型计算机控制系统的特点是什么？
微机控制系统与常规的自动控制系统相比，具有如下特点：
a.控制规律灵活多样，改动方便
b.控制精度高，抑制扰动能力强，能实现最优控制
c.能够实现数据统计和工况显示，控制效率高
d.控制与管理一体化，进一步提高自动化程度
计算机控制系统的典型形式有哪些？各有什么优缺点？
答：
（1）操作指导控制系统
优点：结构简单，控制灵活，安全。
缺点：由人工操作，速度受到限制，不能控制多个对象。
（2）直接数字控制系统（DDS）
优点：实时性好，可靠性高，适应性强。
（3）监督控制系统（SCC）
优点：生产过程始终处于最优工况。
（4）分散控制系统（DCS）
优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统（FCS）
优点：与DCS相比，降低了成本，提高了可靠性。国际标准统一后，可实现真正的开放式互联系统结构。
3、按照微机的应用方式，计算机控制系统可分为：操作指导控制系统 直接数字控制系统，监督计算机控制系统，分级计算机控制系统。 2 4．计算机控制系统的控制过程是怎样的?
计算机控制系统的控制过程可归纳为以下三个步骤：
(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
计算机控制系统试卷三答案
班级： 姓名： 学号： 成绩：
一、 简答题 （每小题4分，共40分）
1、 简述开关量光电耦合输入电路中，光电耦合器的作用。
答：开关量光电耦合输入电路，它们除了实现电气隔离之外，还具有电平转换功能。
2、 回答下述电路中克服共模干扰的工作原理。
答：平时，开关K1i(i=1,2,...,n)处于闭合状态，Ci的电压跟踪Vi的输入值，开关K2i(i=1,2,...,n)处于断开状态。需检测Vi时，则令K1i断开,K2i闭合，放大器K的输出经采样保持器送至A/D转换器化为数字量，然后开关再恢复平时的状态。在采样、转换过程中，放大器K不与任何模拟量信号输入共地，电容Ci的电压均为差模电压，这样就克服了共模电压的影响。
3、 什么是采样或采样过程？
答：采样或采样过程，就是抽取连续信号在离散时间瞬时值的序列过程，有时也称为离散化过程。
4、 线性离散系统的脉冲传递函数的定义是什么？
答：线性离散系统的脉冲传递函数定义为零初始条件下，系统或环节的输出采样函数z变换和输入采样函数z变换之比。
5、 何为积分饱和现象？
答：在标准PID位置算法中，控制系统在启动、停止或者大幅度提降给定值等情况下，系统输出会出现较大的偏差，这种较大偏差，不可能在短时间内消除，经过积分项累积后，可能会使控制量u(k)很大，甚至超过执行机构的极限umax。另外，当负误差的绝对值较大时，也
会出现u
6、 等效离散化设计方法存在哪些缺陷？
答：等效离散化设计方法存在以下缺陷：
(1) 必须以采样周期足够小为前提。在许多实际系统中难以满足这一要求。
(2) 没有反映采样点之间的性能。特别是当采样周期过大，除有可能造成控制系统不稳定外，还使系统长时间处于“开环”、失控状态。因此，系统的调节品质变坏。
(3) 等效离散化设计所构造的计算机控制系统，其性能指标只能接近于原连续系统(只有当采样周期T=0时，计算机控制系统才能完全等同于连续系统)，而不可能超过它。因此，这种方法也被称之为近似设计。
计算机控制系统试卷二答案
班级： 姓名： 学号： 成绩：
一、 简答题（每小题4分，共40分）
1. 连续控制系统相比，计算机控制系统具有哪些特点？
答：与连续控制系统相比，计算机控制系统具有以下特点：
(1) 计算机控制系统是模拟和数字的混合系统。
(2) 在计算机控制系统中，控制规律是由计算机通过程序实现的（数字控制器），修改一个控制规律，只需修改程序，因此具有很大的灵活性和适应性。
(3) 计算机控制系统能够实现模拟电路不能实现的复杂控制规律。
(4) 计算机控制系统并不是连续控制的，而是离散控制的。
(5) 一个数字控制器经常可以采用分时控制的方式，同时控制多个回路。
(6) 采用计算机控制，如分级计算机控制、集散控制系统、计算机网络等，便于实现控制与管理一体化，使工业企业的自动化程度进一步提高。
2. 简述计算机控制系统的一般控制过程。
答：(1) 数据采集及处理，即对被控对象的被控参数进行实时检测，并输给计算机进行处理。
(2) 实时控制，即按已设计的控制规律计算出控制量，实时向执行器发出控制信号。
3. 简述典型的计算机控制系统中所包含的信号形式。
答：(1) 连续信号
连续信号是在整个时间范围均有定义的信号，它的幅值可以是连续的,也可以是断续的。
(2) 模拟信号
模拟信号是在整个时间范围均有定义的信号，它的幅值在某一时间范围内是连续的。模拟信号是连续信号的一个子集，在大多数场合与很多文献中，将二者等同起来，均指模拟信号。
(3) 离散信号
离散信号是仅在各个离散时间瞬时上有定义的信号。
(4) 采样信号
采样信号是离散信号的子集，在时间上是离散的、而幅值上是连续的。在很多场合中，我们提及离散信号就是指采样信号。
(5) 数字信号
数字信号是幅值整量化的离散信号，它在时间上和幅值上均是离散的。
4. 线性定常离散系统的稳态误差是否只与系统本身的结构和参数有关？
