1.计算机控制系统的控制过程是怎样的?
计算机控制系统的控制过程可归纳为以下三个步骤：
(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
6.操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？
(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。其原理框图如图1.2所示。
(2)直接数字控制系统(DDC系统)：DDC系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。
(3)计算机监督控制系统(SCC系统)：SCC系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等。SCC系统的原理框图如图1.4所示。
SCC是操作指导控制系统和DDC系统的综合与发展。
2.数字量过程通道由哪些部分组成？各部分的作用是什么？
数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。其中：输入调理电路 转换 滤波、保护、消除触点抖动，以及进行信号隔离等
1.1微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。
(4)检测与执行机构
a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量，例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号，这些信号经变送器转换成统一的计算机标准电平信号(0～5V或4～20mA)后，再送入微机。
b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。例如，在温度控制系统中，微机根据温度的误差计算出相应的控制量，输出给执行机构(调节阀)来控制进入加热炉的煤气(或油)量以实现预期的温度值。常用的执行机构有电动、液动和气动等控制形式，也有的采用马达、步进电机及可控硅元件等进行控制。

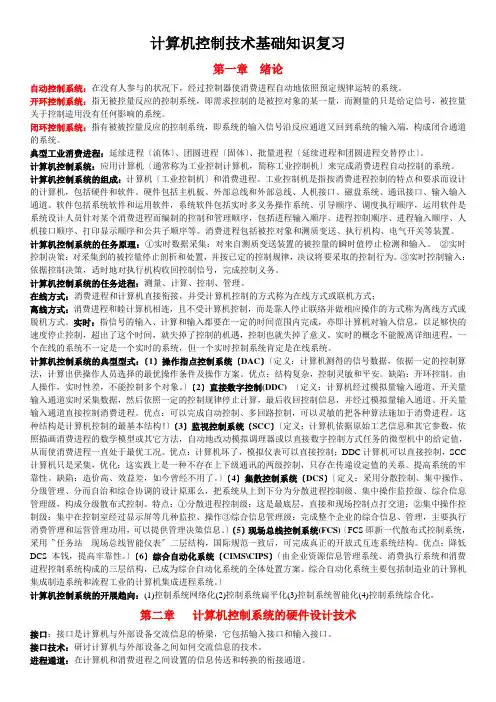

计算机控制技术基础知识复习
第一章 绪论
自动控制系统：在没有人参与的状况下，经过控制器使消费进程自动地依照预定规律运转的系统。
开环控制系统：指无被控量反应的控制系统，即需求控制的是被控对象的某一量，而测量的只是给定信号，被控量关于控制造用没有任何影响的系统。
闭环控制系统：指有被被控量反应的控制系统，即系统的输入信号沿反应通道又回到系统的输入端，构成闭合通道的系统。
典型工业消费进程：延续进程〔流体〕、团圆进程〔固体〕、批量进程〔延续进程和团圆进程交替停止〕。
计算机控制系统：应用计算机〔通常称为工业控制计算机，简称工业控制机〕来完成消费进程自动控制的系统。
计算机控制系统的组成：计算机〔工业控制机〕和消费进程。工业控制机是指按消费进程控制的特点和要求而设计的计算机，包括硬件和软件。硬件包括主机板、外部总线和外部总线、人机接口、磁盘系统、通讯接口、输入输入通道。软件包括系统软件和运用软件，系统软件包括实时多义务操作系统、引导顺序、调度执行顺序，运用软件是系统设计人员针对某个消费进程而编制的控制和管理顺序，包括进程输入顺序、进程控制顺序、进程输入顺序、人机接口顺序、打印显示顺序和公共子顺序等。消费进程包括被控对象和测质变送、执行机构、电气开关等装置。
计算机控制系统的任务原理：①实时数据采集：对来自测质变送装置的被控量的瞬时值停止检测和输入。 ②实时控制决策：对采集到的被控量停止剖析和处置，并按已定的控制规律，决议将要采取的控制行为。③实时控制输入：依据控制决策，适时地对执行机构收回控制信号，完成控制义务。
计算机控制系统的任务进程：测量、计算、控制、管理。
在线方式：消费进程和计算机直接衔接，并受计算机控制的方式称为在线方式或联机方式；
离线方式：消费进程和睦计算机相连，且不受计算机控制，而是靠人停止联络并做相应操作的方式称为离线方式或脱机方式。实时：指信号的输入、计算和输入都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度停止控制，超出了这个时间，就失掉了控制的机遇，控制也就失掉了意义。实时的概念不能脱离详细进程，一个在线的系统不一定是一个实时的系统，但一个实时控制系统肯定是在线系统。

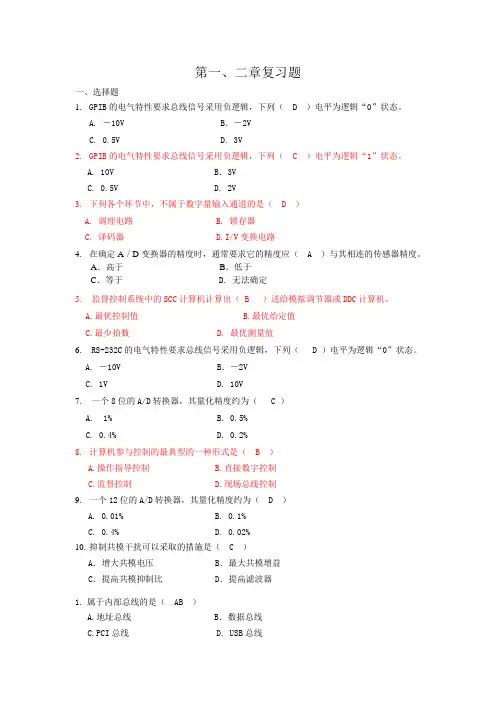

第一、二章复习题
一、选择题
1. GPIB的电气特性要求总线信号采用负逻辑，下列（ D ）电平为逻辑“0”状态。
A. －10V B．－2V
C. 0.5V D. 3V
2. GPIB的电气特性要求总线信号采用负逻辑，下列（ C ）电平为逻辑“1”状态。
A. 10V B．3V
C. 0.5V D. 2V
3. 下列各个环节中，不属于数字量输入通道的是（ D ）
A. 调理电路 B. 锁存器
C. 译码器 D.I/V变换电路
4. 在确定A／D变换器的精度时，通常要求它的精度应（ A ）与其相连的传感器精度。
A．高于 B．低于
C．等于 D. 无法确定
5. 监督控制系统中的SCC计算机计算出（ B ）送给模拟调节器或DDC计算机。
A.最优控制值 B.最优给定值
C.最少拍数 D. 最优测量值
6. RS-232C的电气特性要求总线信号采用负逻辑，下列（ D ）电平为逻辑“0”状态。
A. －10V B．－2V
C. 1V D. 10V
7. 一个8位的A/D转换器，其量化精度约为（ C ）
A. 1% B. 0.5%
C. 0.4% D. 0.2%
