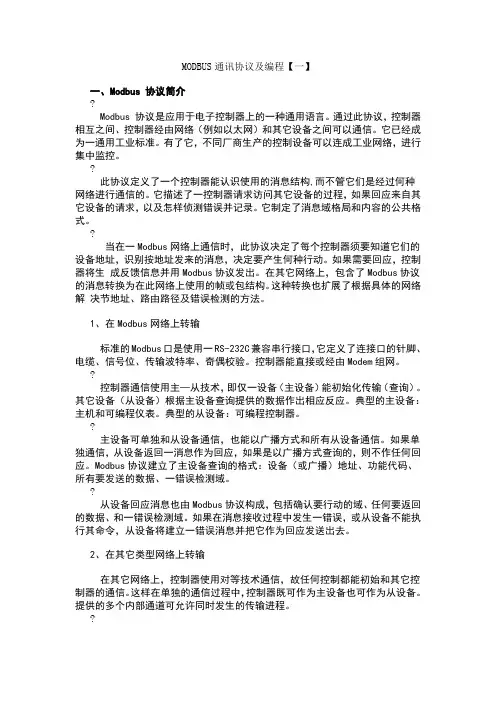

MODBUS通讯协议及编程【一】

一、Modbus 协议简介

Modbus 协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。它已经成为一通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。

此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。

当在一Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。如果需要回应，控制器将生 成反馈信息并用Modbus协议发出。在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解 决节地址、路由路径及错误检测的方法。

1、在Modbus网络上转输

标准的Modbus口是使用一RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网。

控制器通信使用主—从技术，即仅一设备（主设备）能初始化传输（查询）。其它设备（从设备）根据主设备查询提供的数据作出相应反应。典型的主设备：主机和可编程仪表。典型的从设备：可编程控制器。

主设备可单独和从设备通信，也能以广播方式和所有从设备通信。如果单独通信，从设备返回一消息作为回应，如果是以广播方式查询的，则不作任何回应。Modbus协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、一错误检测域。

从设备回应消息也由Modbus协议构成，包括确认要行动的域、任何要返回的数据、和一错误检测域。如果在消息接收过程中发生一错误，或从设备不能执行其命令，从设备将建立一错误消息并把它作为回应发送出去。

PLC增加CANopen通讯能力的方法

文档版本：2018/2/1

GCAN沈阳广成科技有限公司

PLC增加CANopen通讯能力的方法

一、写作背景

目前在工业上，使用PLC控制的场合越来越多。PLC具有可靠性高、适用性强、易学易用、体积小、重量轻、能耗低等优点，在工业控制领域中被广泛使用。目前市面上比较常见的PLC是西门子S7-200（图1）和西门子S7-300（图2）等。这些PLC一般只具有RS232/RS485或以太网接口，并且使用Modbus协议进行通信。但是随着时代的发展，越来越多的从站设备附带了CANopen协议，例如：伺服控制器（图3）、变频器（图4）、CANopen远程I/O（图5）、传感器（图6）。这样就造成不支持CANopen协议的PLC与CANopen协议从站设备之间无法建立通信。

图1 西门子S7-200

图2 西门子S7-300

GCAN沈阳广成科技有限公司

图3支持CANopen通信的伺服控制器伺服控制器

图4支持CANopen通信的变频器

图5 CANopen远程I/O

GCAN沈阳广成科技有限公司

图6支持CANopen通信的传感器

二、解决问题的方法

1. 直接购买带CANopen通信的PLC

此种方法必须使用新的PLC替换原有的，不但需要对新的PLC重新开发编程还会造成成本升高的问题。

2. 外接CANopen转换模块

此种方法非常灵活，转换模块可以按需定制，在不改变原有PLC的硬件结构的前提下外加一个CANopen通信模块，即可实现使用CANopen协议通信。

这里我们以西门子PLC为例说明如何使用外接CANopen转换模块的方式，将PLC扩展出CANopen通信接口。具体结构如下图7拓扑结构图所示。

图7 拓扑结构图

GCAN沈阳广成科技有限公司

PLC常见故障处理方法

PLC（可编程逻辑控制器）是一种常用于自动化控制系统的电子装置。它负责通过编程来控制和监控工业生产过程中的各种设备。然而，PLC也可能会出现故障，导致生产停止或者异常。下面是一些常见的PLC故障处理方法。

1.PLC电源故障：如果PLC无法启动或者显示异常，首先需要检查电源是否正常。可以使用万用表测试电源输出电压，确保其符合PLC的要求。如果电源正常，还可以检查电源线是否接触良好，查看PLC内部的保险丝是否损坏，或者尝试更换一个已知工作正常的电源。

2.PLC与外部设备的连接故障：PLC通常需要与其他设备进行通信和数据交换，例如传感器、执行器等。如果PLC与一些外部设备无法建立连接，首先要检查连接线路是否正确，确保接线良好。还可以使用示波器或者信号发生器测试信号传输情况，找出问题所在。如果是通信协议问题，可以查看设备的通信配置参数是否正确，或者尝试重新配置。

3.PLC输入输出故障：PLC的输入输出模块负责接收传感器信号和控制执行器。如果一些输入模块无法读取传感器信号，或者一些输出模块无法控制执行器，首先要检查模块的连接线是否接触良好。还可以检查输入输出模块的配置参数是否正确，确保与传感器和执行器的信号匹配。如果输入输出模块已经损坏，需要更换一个新的模块。

5.PLC存储器故障：PLC的存储器负责存储程序和数据。如果存储器故障，可能会导致PLC无法正常运行。首先要检查存储器芯片是否损坏，如果损坏需要更换一个新的芯片。还可以尝试重新格式化存储器，或者恢复出厂设置。如果存储器故障严重，可能需要将PLC送回供应商进行修理或更换。

6.PLC电缆故障：PLC与其他设备之间的连接通常通过电缆进行。如果存在电缆故障，可能会导致信号传输中断。首先要检查电缆是否损坏，是否有松动的插头或接头。还可以尝试更换一个新的电缆，确保连接可靠。如果是长距离通信，可以使用电缆测试仪器测试信号的传输质量，找出问题所在。

200plc网口怎么都通讯不上

PLC（Programmable Logic Controller）是一种专门用于工业自动化控制的计算机，可以编程控制各种工业设备。其中，网络通信是PLC的一个重要功能，通过网口与其他设备进行数据交换和通讯。然而，在实际应用中，有时候会遇到200plc网口无法建立通讯的问题，接下来我们来探讨一些可能的原因和解决方法。

1. 硬件问题

首先，我们要检查硬件方面。如果200plc网口无法通讯，可能是由于设备的网口损坏或连接不良导致的。我们可以检查网线的连接情况，确保网线插头与网口连接紧密无松动。同时，还可以尝试更换网线或将网线插头连接到其他可工作的设备上，以检验网线是否正常工作。如果这些步骤都无法解决问题，可能需要考虑更换PLC设备或修理网口。

2. 网络设置问题

其次，我们要检查网络设置。200plc网口通讯需要正确的网络配置和IP地址分配。我们可以通过进入PLC的设置界面来查看当前的网络设置和IP地址是否正确。如果网络设置有误，需要根据实际情况进行调整。此外，还要确保PLC和其他设备（如上位机或工控机）处于同一局域网中，并且IP地址的子网掩码和网关设置正确。

3. 软件配置问题

除了硬件和网络设置外，软件配置也可能导致200plc网口通讯失败。我们可以检查PLC的程序代码，确保正确配置了网口通讯相关的参数和功能块。例如，我们可以检查是否正确设置了通讯协议、通讯速率、数据位、校验位等参数。此外，还要注意检查PLC程序中是否存在其他冲突或错误的部分，确保代码的正确性和完整性。

4. 其他因素

除了上述常见的原因外，还有一些其他因素可能导致200plc网口无法通讯。例如，可能是由于网络中断、设备过载、信号干扰等问题导致的通讯故障。对于这些情况，我们可以尝试重新启动网络设备、减少设备负载、增加信号屏蔽等方式来解决问题。

总结起来，当我们遇到200plc网口无法通讯的问题时，首先要检查硬件方面，确保网线连接良好；其次要检查网络设置，确保IP地址和网络配置正确；然后要检查软件配置，确保程序代码正确配置；最后要考虑其他因素，如网络中断或设备故障等。通过逐步排查和解决可能的问题，我们可以恢复200plc网口的正常通讯功能。
