plc常见的故障及解决方法

1

电控系统PLC通讯故障及解决方案

1.故障概况及经过

PLC通讯故障在油田电动钻机的电气故障里面所占的比例很高，危害也很大。是由于通讯系统的中断而导致电气设备控制系统的瘫痪，生产停止。快速的发现通讯故障的故障点并将其解决就显得极为的重要。这直接关系着井队的经济效益。其典型的特征如下：

1.1 最直观的就是司钻台所有或部分指示灯和仪表均无指示。

1.2 司钻操作台所有的或部分的控制系统瘫痪。

1.3 在电控房内，PLC控制柜内CPU上面的BF红色指示灯闪烁。触摸屏上面会显示：电控系统通讯故障。

1.4 若将电控系统的通讯模式打在旁路模式，也会导致指示灯和仪表均无指示，控制系统瘫痪。唯一不同的是PLC控制柜内CPU上面的BF灯不会闪烁，触摸屏上面也不会显示：电控系统通讯故障。曾经也出现过通讯选择开关触点损坏而导致系统瘫痪。所以在界定PLC通讯故障前必须要确定旁路选择这一路是否正常。避免走入误区。

2．事故原因及时效机理分析

事故原因主要可以分为四种情况:1.通讯线或者通讯线接插件坏。2.子站的地址或者终端电阻设置不对。3.电气元件的烧坏如：REPEATER，DP插头，CPU，IM153接口模块等等。4.通讯电缆被干扰。5.PLC模块电源供应电路故障。虽然故障类型比较多。但排查起来都是遵循有简到难，由简到繁，必要的时候可以选用替换法来判断。对

2 于子站比较多的系统可以可用二分法判断故障出在哪个子钻，具体的方法是将处于通讯系统中间的子站的终端电阻打到ON的位置。上电，看故障是否存在，若存在：检查主站到中间子站这一段是否正常。若不存在，则故障出现在中间子站到最后一个子站中间的某个子站。逐级用上述方法检查就可以了。

3．故障原因分类

3.1 若通讯故障发生在搬家安装的第一次上电：则极有可能是紫色双绞线的问题，就需要重点检查通讯线路：

电控系统PLC通讯故障及解决方案

1.故障概况及经过

PLC通讯故障在油田电动钻机的电气故障里面所占的比例很高，危害也很大。是由于通讯系统的中断而导致电气设备控制系统的瘫痪，生产停止。快速的发现通讯故障的故障点并将其解决就显得极为的重要。这直接关系着井队的经济效益。其典型的特征如下：

1.1 最直观的就是司钻台所有或部分指示灯和仪表均无指示。

1.2 司钻操作台所有的或部分的控制系统瘫痪。

1.3 在电控房内，PLC控制柜内CPU上面的BF红色指示灯闪烁。触摸屏上面会显示：电控系统通讯故障。

1.4 若将电控系统的通讯模式打在旁路模式，也会导致指示灯和仪表均无指示，控制系统瘫痪。唯一不同的是PLC控制柜内CPU上面的BF灯不会闪烁，触摸屏上面也不会显示：电控系统通讯故障。曾经也出现过通讯选择开关触点损坏而导致系统瘫痪。所以在界定PLC通讯故障前必须要确定旁路选择这一路是否正常。避免走入误区。

2．事故原因及时效机理分析

事故原因主要可以分为四种情况:1.通讯线或者通讯线接插件坏。2.子站的地址或者终端电阻设置不对。3.电气元件的烧坏如：REPEATER，DP插头，CPU，IM153接口模块等等。4.通讯电缆被干扰。5.PLC模块电源供应电路故障。虽然故障类型比较多。但排查起来都是遵循有简到难，由简到繁，必要的时候可以选用替换法来判断。对于子站比较多的系统可以可用二分法判断故障出在哪个子钻，具体的

方法是将处于通讯系统中间的子站的终端电阻打到ON的位置。上电，看故障是否存在，若存在：检查主站到中间子站这一段是否正常。若不存在，则故障出现在中间子站到最后一个子站中间的某个子站。逐级用上述方法检查就可以了。

3．故障原因分类

3.1 若通讯故障发生在搬家安装的第一次上电：则极有可能是紫色双绞线的问题，就需要重点检查通讯线路：

3.1.1 快速接插件有无插好。

3.1.2 接插件有无进水，接插件内的焊接是否牢固。

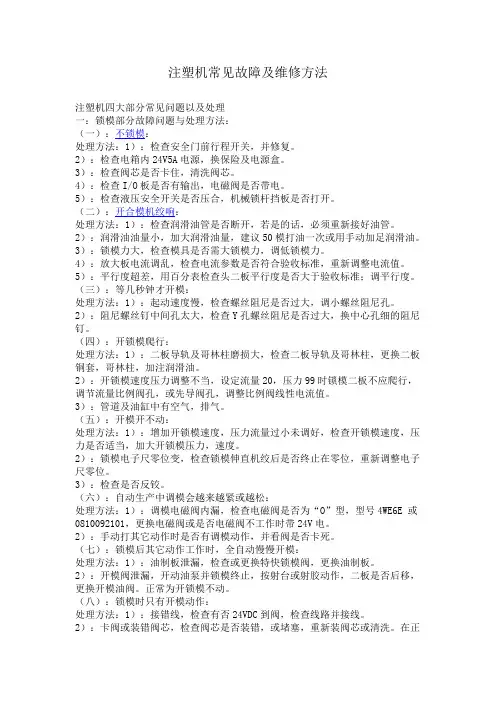

注塑机常见故障及维修方法

注塑机四大部分常见问题以及处理

一：锁模部分故障问题与处理方法：

（一）：不锁模：

处理方法：1）：检查安全门前行程开关，并修复。

2）：检查电箱内24V5A电源，换保险及电源盒。

3）：检查阀芯是否卡住，清洗阀芯。

4）：检查I/O板是否有输出，电磁阀是否带电。

5）：检查液压安全开关是否压合，机械锁杆挡板是否打开。

（二）：开合模机绞响：

处理方法：1）：检查润滑油管是否断开，若是的话，必须重新接好油管。

2）：润滑油油量小，加大润滑油量，建议50模打油一次或用手动加足润滑油。

3）：锁模力大，检查模具是否需大锁模力，调低锁模力。

4）：放大板电流调乱，检查电流参数是否符合验收标准，重新调整电流值。

5）：平行度超差，用百分表检查头二板平行度是否大于验收标准；调平行度。

（三）：等几秒钟才开模：

处理方法：1）：起动速度慢，检查螺丝阻尼是否过大，调小螺丝阻尼孔。

2）：阻尼螺丝钉中间孔太大，检查Y孔螺丝阻尼是否过大，换中心孔细的阻尼钉。

（四）：开锁模爬行：

处理方法：1）：二板导轨及哥林柱磨损大，检查二板导轨及哥林柱，更换二板铜套，哥林柱，加注润滑油。

2）：开锁模速度压力调整不当，设定流量20，压力99时锁模二板不应爬行，调节流量比例阀孔，或先导阀孔，调整比例阀线性电流值。

3）：管道及油缸中有空气，排气。

（五）：开模开不动：

处理方法：1）：增加开锁模速度，压力流量过小未调好，检查开锁模速度，压力是否适当，加大开锁模压力，速度。

2）：锁模电子尺零位变，检查锁模伸直机绞后是否终止在零位，重新调整电子尺零位。

3）：检查是否反铰。

（六）：自动生产中调模会越来越紧或越松：

处理方法：1）：调模电磁阀内漏，检查电磁阀是否为“O”型，型号4WE6E 或

0810092101，更换电磁阀或是否电磁阀不工作时带24V电。

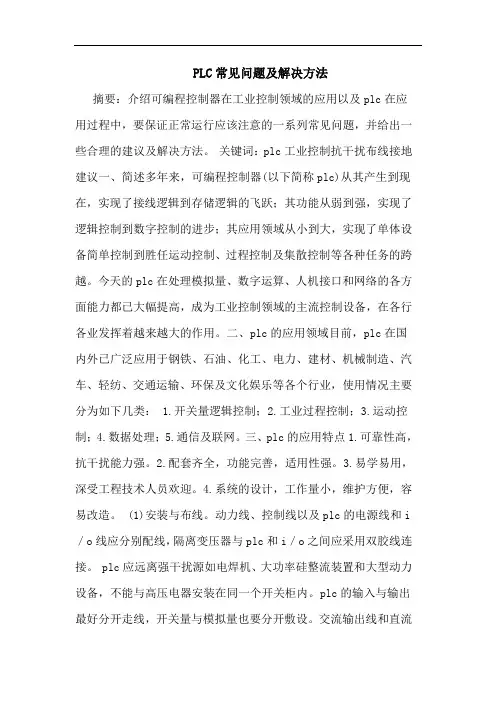

PLC常见问题及解决方法

摘要：介绍可编程控制器在工业控制领域的应用以及plc在应用过程中，要保证正常运行应该注意的一系列常见问题，并给出一些合理的建议及解决方法。 关键词：plc工业控制抗干扰布线接地建议一、简述多年来，可编程控制器(以下简称plc)从其产生到现在，实现了接线逻辑到存储逻辑的飞跃；其功能从弱到强，实现了逻辑控制到数字控制的进步；其应用领域从小到大，实现了单体设备简单控制到胜任运动控制、过程控制及集散控制等各种任务的跨越。今天的plc在处理模拟量、数字运算、人机接口和网络的各方面能力都已大幅提高，成为工业控制领域的主流控制设备，在各行各业发挥着越来越大的作用。二、plc的应用领域目前，plc在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况主要分为如下几类： 1.开关量逻辑控制；2.工业过程控制；3.运动控制；4.数据处理；5.通信及联网。三、plc的应用特点1.可靠性高，抗干扰能力强。2.配套齐全，功能完善，适用性强。3.易学易用，深受工程技术人员欢迎。4.系统的设计，工作量小，维护方便，容易改造。 (1)安装与布线。动力线、控制线以及plc的电源线和i／o线应分别配线，隔离变压器与plc和i／o之间应采用双胶线连接。 plc应远离强干扰源如电焊机、大功率硅整流装置和大型动力设备，不能与高压电器安装在同一个开关柜内。plc的输入与输出最好分开走线，开关量与模拟量也要分开敷设。交流输出线和直流

输出线不要用同一根电缆，输出线应尽量远离高压线和动力线，避免并行。 (2)i／o端的接线。输入接线：输入接线一般不要太长。输入／输出线不能用同一根电缆，输入／输出线要分开。尽可能采用常开触点形式连接到输入端，使编制的梯形图与继电器原理图一致，便于阅读。 输出连接：输出端接线分为独立输出和公共输出。在不同组中，可采用不同类型和电压等级的输出电压。但在同一组中的输出只能用同一类型、同一电压等级的电源。 由于plc的输出元件被封装在印制电路板上，并且连接至端子板，若将连接输出元件的负载短路，将烧毁印制电路板。 使用电感性负载时应合理选择，或加隔离继电器。 plc的输出负载可能产生干扰，因此要采取措施加以控制。四、plc应用中需要注意的问题plc是一种用于工业生产自动化控制的设备，一般不需要采取什么措施就可以直接在工业环境中使用。然而，当生产环境过于恶劣，电磁干扰特别强烈，或安装使用不当，就可能造成程序错误或运算错误，因此在使用中应注意以下问题：1.工作环境 (1)温度。plc要求环境温度在0～55℃，安装时不能放在发热量大的元件下面，四周通风散热的空间应足够大。 (2)湿度。为了保证plc的绝缘性能，空气的相对湿度应小于85％(无凝露)。 (3)震动。应使plc远离强烈的震动源，防止振动频率为10～55hz的频繁或连续振动。当使用环境不可避免震动时，必须采取减震措施，如采用减震胶等。 (4)空气。避免有腐蚀和易燃的气体，例如氯化氢、硫化氢等。对于空气中有较多粉尘或腐蚀性气体的环境，可将plc安装在封闭性较好的控制室或
