zmpt107 精密电流型电压互感器原理

互感器的工作原理互感器是一种用于测量电流和电压的电气设备，广泛应用于电力系统、工业自动化、电气仪表等领域。

它通过电磁感应的原理来实现电流和电压的测量。

一、电流互感器的工作原理：电流互感器主要用于测量大电流，常见于电力系统中。

其工作原理基于法拉第电磁感应定律，即通过变压器原理来实现。

电流互感器的结构包括一个主线圈和一个次级线圈。

主线圈由大电流通过，次级线圈则连接到测量仪表。

当通过主线圈的电流变化时，它会产生一个磁场。

次级线圈位于主线圈的附近，磁场会感应到次级线圈中的电流。

由于次级线圈的匝数较少，因此次级线圈中的电流较小。

这样，电流互感器就将大电流转换为小电流，以便于测量和保护装置的使用。

二、电压互感器的工作原理：电压互感器主要用于测量高电压，常见于电力系统中。

它的工作原理与电流互感器类似，也是基于法拉第电磁感应定律。

电压互感器的结构包括一个主绕组和一个次级绕组。

主绕组连接到高电压电源，次级绕组则连接到测量仪表。

当高电压通过主绕组时，它会产生一个强大的磁场。

次级绕组位于主绕组附近，磁场会感应到次级绕组中的电压。

由于次级绕组的匝数较少，因此次级绕组中的电压较小。

这样，电压互感器就将高电压转换为低电压，以便于测量和保护装置的使用。

三、互感器的特点和应用：1. 互感器具有线性性好、精度高的特点，能够提供准确的电流和电压测量结果。

2. 互感器具有绝缘性能好、安全可靠的特点，能够保护测量仪表和其他设备免受高电压和大电流的影响。

3. 互感器具有体积小、分量轻的特点，便于安装和维护。

4. 互感器广泛应用于电力系统中的电流、电压测量、保护和控制等方面，也用于工业自动化、电气仪表等领域。

总结：互感器是一种通过电磁感应原理来实现电流和电压测量的电气设备。

电流互感器通过主线圈和次级线圈的电磁感应，将大电流转换为小电流，以便于测量和保护装置的使用。

电压互感器则通过主绕组和次级绕组的电磁感应，将高电压转换为低电压。

互感器具有线性性好、精度高、绝缘性能好、安全可靠、体积小、分量轻的特点，广泛应用于电力系统、工业自动化、电气仪表等领域。

电流互感器、电压互感器的工作原理通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。

电压互感器原理- -电压互感器是如何工作的呢？？导读：电压互感器一种特殊的变压器，可用作测试仪表，提供继电保护，那么电压互感器原理是什么呢?它是怎么工作的呢?接下来我们就一起来了解一下吧~~~一、电压互感器原理- -简介电压互感器，英文名称为Potential Transformer，简称为PT，是一个带铁芯的变压器，用于变换线路上的电压，将高电压按比例转换成低电压。

可分为电磁式电压互感器、非电磁式电压互感器，现已成为发电厂、变电所等输电供电系统不可缺少的一类电器。

二、电压互感器原理- -结构电压互感器主要由一次绕组、二次绕组、铁芯和绝缘组成，一次绕组和二次绕组绕在铁芯上，两个绕组之间及绕组与铁芯之间都有绝缘。

使用时，将一次侧接在一次系统上，二次侧接测量仪表、继电保护等，如下图所示：在电压互感器原边装有熔断器、副边接地，以避免由于副边短路，引起电流急剧增长，导致线圈被烧毁，副边对地高电位，从而产生安全隐患造成电气事故。

三、电压互感器原理电压互感器应用的是电磁感应原理。

一旦在一次绕组上产生电压U1，在铁芯中便产生一个磁通量，根据电磁感应定律，则在二次绕组中产生二次电压U2，其中U1与U2的比值取决于一次绕组和二次绕组的匝数比，因此可根据需要组成按不同比例变换电压的电压互感器。

电压互感器在在运行时，一次绕组并联接在线路上，二次绕组并联接仪表或者继电器，因此在测量高压时，尽管一次电压很高，但经过变换后，二次电压是低压，直接测量可以保证操作人和仪表的安全。

扩展阅读电压互感器与变压器的异同相同点：都用于变换线路上的电压不同点：变压器变换电压目的在于输送电能，容量很大，一般以KV或MV为单位;电压互感器变换电压目的在于测量仪表，为继电保护装置供电，容量很小，一般以V为单位。

电压互感器存在的价值电压互感器存在的价值在于完成其变换电压的作用，实现其用作测量仪表的功能。

那么问题来了，没有电压互感器就不能测量电压了吗???虽然有些低压可以直接进行测量，但是对于高压而言，为了安全起见，我们不允许直接测量，因此就需要电压互感器首先将按比例其变换成低压，再对其进行测量。

互感器的工作原理
互感器是一种将电磁感应原理用于测量、检测和变换电信号的设备。

它由一个线圈和一个铁芯组成。

当通过线圈的电流变化时，产生的磁场通过铁芯传导到线圈上，从而改变线圈中的电压或电流。

在互感器中，线圈的电流首先产生一个磁场，而磁场的强度取决于线圈的电流大小。

当电流发生变化时，磁场的变化也会随之发生。

这种变化的磁场通过铁芯传导到线圈中，从而引起线圈中的电流或电压的变化。

互感器的工作原理基于电磁感应定律，即法拉第电磁感应定律。

该定律指出，当一个导体（线圈）被磁场穿过时，导体两端会产生一个感应电动势，该电动势的大小与磁场的变化率成正比。

在互感器中，线圈被连接到需要测量的电路中。

当电路中的电流变化时，线圈中的磁场变化会导致线圈两端产生感应电动势。

这个感应电动势与电路中的电流成正比，并可用于测量电流的变化。

互感器也可以用于测量电压。

在这种情况下，线圈被连接到电路中的负载侧，通过测量线圈中感应的电动势，可以推断出负载侧的电压大小。

总之，互感器利用线圈中感应电动势的变化来测量和检测电流或电压的变化，实现了电信号的转换和传递。

电流互感器的原理及应用1. 电流互感器的概述电流互感器（Current Transformer，简称CT）是一种常见的电气设备，主要用于测量和保护电力系统中的电流。

它是一种变压器，能够将高电流转换为可测量的低电流，以便于计量、监测和控制电力系统中的电流。

2. 电流互感器的工作原理电流互感器的工作原理基于法拉第电磁感应定律。

当电流通过电流互感器的一侧线圈时，其磁场会感应出另一侧线圈上的电压。

这个感应的电压与通过电流互感器的电流成正比，并且与线圈的绕组比例有关。

3. 电流互感器的结构电流互感器通常由铁芯、一侧线圈和二侧线圈组成。

- 铁芯：电流互感器的铁芯通常由铁磁材料制成，如硅钢片。

铁芯的主要作用是集中磁场，提高感应电压的效果。

- 一侧线圈：一侧线圈是将待测电流通过的线圈。

它通常由大截面的铜导线绕成，确保可以通过较大的电流。

- 二侧线圈：二侧线圈是感应电压的线圈。

它通常由细导线绕成，以提供较高的转比，从而将高电流转换为低电流。

4. 电流互感器的应用电流互感器在电力系统中有广泛的应用，主要包括以下几个方面：4.1. 电流测量电流互感器被广泛用于电力系统中的电流测量。

它可以将高电流通过线圈转换为低电流，以便于使用电流表或电流变送器进行准确测量。

电流互感器不仅可以测量交流电流，还可以用于直流电流测量。

4.2. 电力系统的保护电力系统中的电流互感器还用于电力系统的保护。

它们可用于检测电流异常，如短路或过载。

当电流超出设定的范围时，电流互感器将触发保护设备，以避免电力系统发生故障。

4.3. 仪表和控制电流互感器也被用于仪表和控制系统中。

它们可以将高电流转换为低电流，以满足仪表的输入范围要求。

此外，电流互感器还可用于电力系统的控制，如负载管理和功率因数改善。

4.4. 电能计量电流互感器在电能计量中起到关键作用。

它们可以将高电流转换为适合电能表测量的低电流。

通过使用电流互感器，电能供应商可以准确测量用户的电能消耗，实现精确的计费。

电压互感器的工作原理、特性和接线方式，一次性说清楚！常用的电磁式电压的工作原理与普通变压器相同，结构原理和与系统的连接也相似，但二次电压低，容量很小，只有几十伏安或几百伏安。

的一次绕组和二次绕组额定电压之比称为电压互感器的额定电压比，用ku表示，不考虑激磁损耗，就等于一、二次绕组的匝数比，即ku=un1/un2≈n2/n1=kn，式中，un1、un2为一、二次绕组的额定电压；n1、n2为一、二次绕组匝数；kn为匝数比。

说到电压互感器，想必大部分电气人员都不陌生，但是对一个电气初学者来说就可能一知半解了。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。

精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。

它的接线方式与测量精度如果选择不合理，会直接影响到电压、功率以及电能测量的精确度。

因此在用户供配电系统变配电站(所)设计中，如何正确选择电压互感器，关系到测量与计量准确等级，以及继电保护与自动装置动作的可靠性。

那么电压互感器的原理和作用具体是什么？接线方式又是怎样的呢？下面我们一起来学习一下吧！1、电压互感器的工作原理和特性：电压互感器可分为电磁式和电容分压式两种，电压等级在220kV 及以下时多为电磁式，那么就以电磁式介绍。

（1）工作原理电压互感器利用了电磁感应原理，在闭合的铁芯上，绕有两个不同匝数、相互绝缘的绕组，接入电源侧的是一次绕组N1，输出侧是二次绕组N2。

当一次绕组加有电压时，绕组就会有交流电流通过，铁芯中就会产生与电源频率相同的交变磁通Φ1，由于一次绕组和二次绕组在一个铁芯上，根据电磁感应定律，在二次绕组会产生频率相同但数值不同的感应电动势E2。

因为匝数的不同导致两个绕组的感应电动势不同，具体数值关系就是：N1/N2=U1/U2，根据国标，电压互感器二次侧输出电压值是100V。

（2）电压互感器特性电压互感器一次电压不受二次负荷的影响。

电压互感器二次侧仪表或继电器的电压线圈阻抗很大，通过的电流很小，因此电压互感器正常工作时接近空载状态。

简述电压互感器和电流互感器的工作原理
电压互感器和电流互感器是电力系统中常用的测量设备，用于测量电压和电流的变化。

它们的工作原理如下所述。

电压互感器（Voltage Transformer，简称VT）是一种将高电压转换为低电压的测量设备。

它由一个一次绕组和一个二次绕组组成。

一次绕组通常连接到高电压系统，而二次绕组则连接到测量仪表或保护装置。

在正常运行时，一次绕组将高电压引入，通过互感作用，使电压在二次绕组上产生一个相应的降压信号。

因此，可以使用二次绕组上的低电压进行准确测量和保护操作。

电流互感器（Current Transformer，简称CT）是一种测量电流的设备，它将高电流转换为低电流。

它由一个一次绕组和一个二次绕组组成，类似于电压互感器。

一次绕组通过其所连接的导线，使电流通过。

通过互感作用，电流在二次绕组上产生一个相应比例的减小。

因此，可以使用二次绕组上的低电流进行精确的测量和保护。

电压互感器和电流互感器的工作原理基于互感现象。

互感是指两个绕组通过电磁感应相互耦合，导致一个绕组上的信号在另一个绕组上产生感应电动势。

根据法拉第定律，互感电动势的大小与绕组之间的转数比例成正比，并与主导线上的电流或电压成正比。

总结一下，电压互感器和电流互感器是测量电压和电流的关键设备。

它们利用互感作用将高电压和高电流转换为低电压和低电流，以便用于测量和保护。

这种原理确保了精确和可靠的测量结果，对于电力系统的运行和维护至关重要。

电压互感器的结构与工作原理
电压互感器的基本结构包括铁芯和原、副绕组，其工作原理与变压器相似。

电压互感器通常由高压绕组、低压绕组和磁芯组成。

高压绕组通常由数个绕组组成，它们分别与高压电网中的相线相连。

低压绕组通常是一个绕组，它与电压表、保护装置等低压设备相连。

磁芯通常是一个环形铁芯，它连接高压绕组和低压绕组，起到传导磁场的作用。

此外，测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

三相的第三线圈接成开口三角形，正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。

一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电气工程师。

电压互感器工作原理电压互感器是一种用于测量电路中电压的设备，其工作原理基于电磁感应。

在电力系统中，电压互感器扮演着至关重要的角色，它们能够将高电压转变为适合测量的低电压，从而为电力系统的监测和保护提供了必要的数据支持。

本文将详细介绍电压互感器的工作原理，希望能够帮助读者更好地理解这一关键设备。

电压互感器的工作原理主要基于两个基本原理，一是电磁感应，二是变压器原理。

首先，我们来看电磁感应。

当电压互感器的一侧通有高电压电流时，通过互感器的铁芯产生的磁场会切割互感器线圈，从而在另一侧诱导出相应的电压。

这种现象就是电磁感应的基本原理，它使得电压互感器能够将高电压转变为低电压，以便于测量和监测。

其次，变压器原理也是电压互感器工作的基础。

电压互感器实质上是一种特殊的变压器，它通过互感器线圈的匝数比来实现电压的变换。

一般情况下，电压互感器的一侧通有高电压，而另一侧则输出相应比例的低电压，这种变压器原理的应用使得电压互感器成为了电力系统中不可或缺的设备。

在实际应用中，电压互感器通常与电流互感器配合使用，二者共同完成对电力系统的监测和保护工作。

电压互感器负责测量电路中的电压，而电流互感器则用于测量电路中的电流，两者结合起来能够为电力系统提供全面的监测数据。

总的来说，电压互感器的工作原理基于电磁感应和变压器原理，通过将高电压转变为适合测量的低电压来实现对电力系统的监测和保护。

它在电力系统中的作用至关重要，为系统运行的安全稳定提供了重要支持。

希望通过本文的介绍，读者能够对电压互感器的工作原理有更清晰的认识，从而更好地理解电力系统中这一关键设备的作用和意义。

同时，也希望读者能够在实际工程中正确使用和维护电压互感器，确保其正常运行，为电力系统的安全稳定运行提供可靠保障。

电压互感器工作原理
电压互感器是一种用于测量高压电网中电压的重要设备，它通过电磁感应原理将高压电网中的电压转换成为低压信号，以便进行测量和保护控制。

本文将从电压互感器的工作原理入手，介绍其结构、工作原理和应用。

电压互感器的工作原理是基于电磁感应现象的。

当高压电网中的电压施加在电压互感器的一侧线圈上时，会在另一侧线圈中感应出相应的电压。

这是因为高压电网中的电压变化会在互感器的一侧线圈中产生变化的磁场，这个磁场会穿过另一侧线圈，从而在另一侧线圈中感应出电压。

通过这种方式，电压互感器将高压电网中的电压转换成为次级侧的低压信号，以便进行测量和保护控制。

电压互感器通常由铁芯和线圈组成。

铁芯的作用是集中磁场，增强感应效果。

线圈则是将高压电网中的电压感应出来，并输出到次级侧。

在实际应用中，电压互感器的次级侧会接入测量仪表或保护装置，用于对电网的电压进行测量、监测和保护控制。

电压互感器在电力系统中起着至关重要的作用。

首先，它可以将高压电网中的电压转换成为次级侧的低压信号，以便进行测量。

这样就可以实现对电网电压的监测和检测，为电网的正常运行提供重要的数据支持。

其次，电压互感器还可以作为保护装置的重要部分，用于对电网中的电压异常情况进行检测，并在必要时进行保护动作，保护电网和设备的安全运行。

总的来说，电压互感器是电力系统中不可或缺的设备，它通过电磁感应原理将高压电网中的电压转换成为次级侧的低压信号，以便进行测量和保护控制。

它的工作原理简单而重要，对于电力系统的正常运行和设备的安全保护起着至关重要的作用。

希望本文能够帮助读者更好地理解电压互感器的工作原理和应用。

电压互感器的原理电压互感器（Voltage Transformer）是一种用于测量或监控高压电网中电压的设备。

它能够将高压电网的高电压转换为适合于测量仪表或保护装置使用的低电压。

电压互感器是电网中非常重要的组成部分，其工作原理和设计对于电网的安全运行和系统保护至关重要。

电压互感器的工作原理是基于磁性耦合的原理。

当互感器的一侧（称为高压侧）与高压电网相连接时，高压电网中的电流会通过互感器的一组绕组，从而在该组绕组产生磁场。

同时，互感器的另外一组绕组（称为低压侧）中的磁场将会与高压侧的磁场磁性耦合。

由于磁性耦合的作用，低压侧绕组中就会产生一个与高压侧电流成比例的电流。

这个比例关系是通过互感器的变比比率决定的，一般来说，变比比例是在额定值的基础上确定的。

低压侧绕组中的电流可以通过连接测量或保护仪器来进行分析、监测或控制操作。

1.精确性：电压互感器需要有高精度的转换能力，确保输出信号的准确性和可靠性。

电压互感器的精确性取决于设计和制造的质量。

2.线性：电压互感器的输出信号应当与输入信号之间保持线性关系，这样在使用测量或保护仪表时能够得到准确的电压值。

3.高绝缘：电压互感器的高压侧绕组需要具备良好的绝缘性能，以防止高电压引起的电击和危险。

此外，在低压侧和高压侧之间还需要具备相应的绝缘电阻，以确保人员安全。

4.高负载能力：电压互感器需要具备较高的负载能力，以应对不同负载条件下的工作情况。

同时，它还需要具有良好的稳定性和耐受能力，能够在各种环境条件下稳定工作。

5.高可靠性和耐久性：作为电网的重要组成部分，电压互感器需要具备高度的可靠性和耐久性。

它需要经受住高压电网环境的考验，并且具有足够长的寿命，以确保正常运行。

总之，电压互感器的工作原理是基于磁性耦合的原理，它通过转换高压电网中的高电压为低电压输出，使得我们能够在安全和准确的条件下使用这些电压。

电压互感器在电网运行和系统保护方面起着重要的作用，因此，对于它的设计和制造要求非常高。

电流互感器的工作原理电流互感器是一种用来测量电流的装置，它通过感应电流产生的磁场来实现电流测量。

电流互感器通常被广泛应用于电力系统中，用来监测电流的大小和方向，保护设备和系统的安全运行。

那么，电流互感器的工作原理是怎样的呢？接下来，我们将详细介绍电流互感器的工作原理。

首先，电流互感器由铁芯和绕组组成。

铁芯通常采用硅钢片制成，它的作用是集中磁场线，提高磁通密度，从而增大感应电动势。

绕组则是绕在铁芯上的线圈，当有电流通过绕组时，就会在铁芯中产生磁场。

其次，当被测电流通过电流互感器的一侧绕组时，就在铁芯中产生了磁场。

这个磁场会穿过另一侧的绕组，从而在另一侧感应出电动势。

根据法拉第电磁感应定律，当磁通量发生变化时，就会在绕组中产生感应电动势。

因此，通过测量另一侧绕组中的感应电动势，就可以确定被测电流的大小。

此外，为了提高电流互感器的测量精度和线性度，通常会在绕组上加上补偿线圈。

补偿线圈的作用是抵消铁芯中的磁场对绕组的影响，从而使得绕组中感应出的电动势与被测电流成正比。

这样就可以实现电流互感器的线性输出，提高测量的准确性。

最后，需要注意的是，电流互感器在工作时需要考虑到一些因素的影响，比如温度、频率和外部磁场等。

这些因素都会对电流互感器的测量结果产生影响，因此在实际应用中需要进行相应的校准和修正，以确保测量的准确性和可靠性。

综上所述，电流互感器的工作原理是通过感应电流产生的磁场来实现电流测量。

它由铁芯和绕组组成，通过感应电动势来测量被测电流的大小。

为了提高测量精度和线性度，通常会在绕组上加上补偿线圈。

在实际应用中，需要考虑到温度、频率和外部磁场等因素的影响，进行相应的校准和修正。

希望通过本文的介绍，能够帮助大家更好地理解电流互感器的工作原理。

电流互感器原理电流互感器是一种常见的电力仪表，用于测量和监测电流。

它是电力系统中不可或缺的组成部分，具有重要的应用价值。

本文将介绍电流互感器的原理，以及其在电力系统中的作用和应用。

一、电流互感器的基本原理电流互感器是一种基于电磁感应原理的装置，用于将高电流变换为低电流以进行测量。

其基本原理是利用一个可调变比的互感器，从主回路中引出一个次级回路，通过变压器的变比关系来实现电流的变换。

在电流互感器中，主回路中传过来的高电流会经过互感器的一组主线圈，通过电磁感应的作用，在互感器的次级回路中产生一个与主回路中电流成比例的较低电流。

这样，通过互感器可以实现从高电流到低电流的转换。

二、电流互感器的工作原理电流互感器的主要工作原理是利用电磁感应的现象。

当主回路中的电流变化时，会在互感器的主线圈中产生一个交变磁场。

这个交变磁场会穿过互感器的次级线圈，从而在次级回路中感应出一定的电动势。

根据法拉第电磁感应定律，当互感器次级回路中的线圈受到感应电动势作用时，会产生一个与主回路中电流成比例的较低电流。

这个较低的电流可以通过连接到次级回路上的测量仪表进行测量和监测。

三、电流互感器在电力系统中的应用1. 电流测量和保护装置电流互感器常用于电力系统中的电流测量和保护装置中。

通过将高电流变换为低电流，电流互感器可以提供准确的电流测量，确保电力系统的正常运行。

同时，在电流超过额定值时，电流互感器也能够触发保护装置，及时切断电路，以防止电力设备损坏和人员安全。

2. 电能计量装置电流互感器还广泛应用于电力系统中的电能计量装置中。

通过测量次级回路中的电流，结合电压测量值，可以准确计算出电流互感器主回路中的电能消耗。

这对于电力系统的计量、结算以及能量管理非常重要。

3. 电力监测与管理系统随着电力系统的发展和智能化改造，电流互感器也被广泛应用于电力监测与管理系统中。

通过将互感器的次级回路连接到数据采集设备或智能终端上，可以实时获取电流数据，并进行远程监测和管理。

互感器的工作原理互感器是一种用于测量电流、电压和功率的电气设备。

它通过感应电流或者电压的变化来转换电信号为可测量的电信号。

互感器常用于电力系统、工业自动化和实验室等领域，广泛应用于电力监测、保护装置和仪表仪器等设备中。

互感器的工作原理基于法拉第电磁感应定律和互感定律。

根据法拉第电磁感应定律，当导体中的磁通量发生变化时，会在导体中产生感应电动势。

而互感定律则指出，当两个或者更多的线圈彼此挨近时，它们之间会产生互感现象，即一个线圈中的电流变化会引起另一个线圈中的电动势。

互感器通常由一个主线圈和一个或者多个次级线圈组成。

主线圈中通入待测电流或者电压，而次级线圈则用于测量感应电动势。

主线圈中的电流或者电压变化会导致主线圈中的磁通量发生变化，从而在次级线圈中产生感应电动势。

次级线圈中的感应电动势可以通过测量电路转换为可测量的电信号。

互感器的工作原理可以通过以下步骤来说明：1. 当待测电流通过主线圈时，主线圈中产生磁场。

2. 主线圈中的磁场会穿过次级线圈，导致次级线圈中的磁通量发生变化。

3. 根据互感定律，次级线圈中的磁通量变化会引起次级线圈中的感应电动势。

4. 感应电动势可通过测量电路转换为可测量的电信号，如电压或者电流。

5. 可测量的电信号可以用于监测、控制和保护电力系统或者其他电气设备。

互感器的性能参数包括额定电流、额定电压、准确度、频率响应等。

额定电流和额定电压是指互感器能够承受的最大电流和电压。

准确度是指互感器测量结果与实际值之间的误差。

频率响应是指互感器在不同频率下的测量能力。

总结起来，互感器是一种利用电磁感应原理测量电流、电压和功率的设备。

它通过主线圈和次级线圈之间的互感现象，将电信号转换为可测量的电信号。

互感器在电力系统、工业自动化和实验室等领域中发挥着重要作用，用于监测、控制和保护电气设备。

在选择互感器时，需要考虑其性能参数，如额定电流、额定电压、准确度和频率响应等。

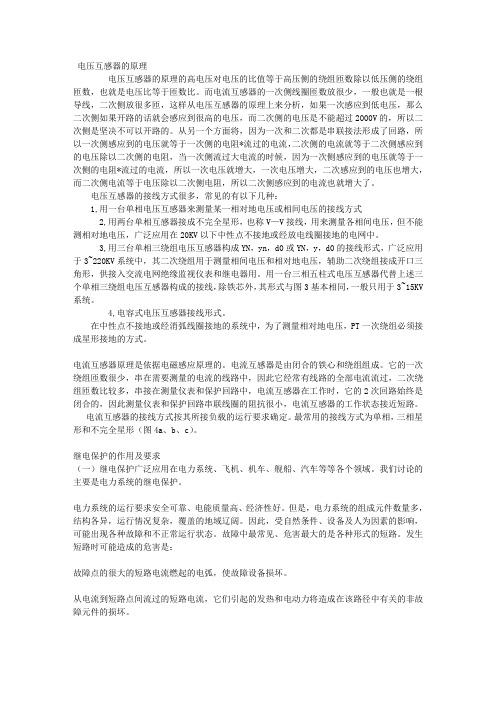

电压互感器的原理电压互感器的原理的高电压对电压的比值等于高压侧的绕组匝数除以低压侧的绕组匝数，也就是电压比等于匝数比。

而电流互感器的一次侧线圈匝数放很少，一般也就是一根导线，二次侧放很多匝，这样从电压互感器的原理上来分析，如果一次感应到低电压，那么二次侧如果开路的话就会感应到很高的电压，而二次侧的电压是不能超过2000V的，所以二次侧是坚决不可以开路的。

从另一个方面将，因为一次和二次都是串联接法形成了回路，所以一次侧感应到的电压就等于一次侧的电阻*流过的电流，二次侧的电流就等于二次侧感应到的电压除以二次侧的电阻，当一次侧流过大电流的时候，因为一次侧感应到的电压就等于一次侧的电阻*流过的电流，所以一次电压就增大，一次电压增大，二次感应到的电压也增大，而二次侧电流等于电压除以二次侧电阻，所以二次侧感应到的电流也就增大了。

电压互感器的接线方式很多，常见的有以下几种：1,用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式2,用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经放电线圈接地的电网中。

3,用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。

用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV 系统。

4,电容式电压互感器接线形式。

在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。

电流互感器原理是依据电磁感应原理的。

电流互感器是由闭合的铁心和绕组组成。

它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
