电路基础原理交流电路中的电阻电感电容特性

电路基础原理交流电路中的阻抗电路基础原理-交流电路中的阻抗电路是电流和电压的传输路径，其中交流电路被广泛应用于电子设备和各种电力系统中。

交流电路中的阻抗是一个重要的概念，它描述了电路对交流电的阻碍程度。

在这篇文章中，我们将探讨交流电路中的阻抗及其基本原理。

阻抗可以理解为电流通过电路时所遇到的“阻碍”。

它是一个综合了电阻、电容和电感等元件的特性的概念。

阻抗用符号Z表示，单位为欧姆（Ω）。

和电阻（R）不同的是，电阻只对交流电的大小起作用，而阻抗还考虑了交流电的频率。

首先，我们来看一下电阻对交流电的阻碍。

电阻是最简单的电路元件，其阻抗（Z）等于其电阻（R）。

当交流电通过电阻时，电阻会消耗掉一部分电能，同时产生热量。

阻抗的大小取决于电路中的电阻值。

其次，我们来讨论电容对交流电的阻抗。

电容是一种能够存储电荷并在交流电流通过时释放电荷的器件。

在交流电路中，电容的阻抗用以下公式表示：Z = 1/(jωC)其中，Z是电容的阻抗，j是虚数单位（√-1），ω是交流电的角频率，C是电容的电容量。

从上述公式可以看出，电容的阻抗与电容量C 和角频率ω成反比。

当角频率较低时，电容的阻抗较大，表示电容器对交流电的阻碍较大。

而当角频率较高时，电容的阻抗较小，表示电容器对交流电的阻碍较小。

最后，我们来研究电感对交流电的阻抗。

电感是一种存储能量的器件，它通过在磁场中产生感应电动势来抵抗电流变化。

在交流电路中，电感的阻抗用以下公式表示：Z = jωL其中，Z是电感的阻抗，j是虚数单位，ω是交流电的角频率，L是电感的感值。

由上述公式可知，电感的阻抗与感值L和角频率ω成正比。

当角频率较低时，电感的阻抗较小，表示电感对交流电的阻碍较小。

而当角频率较高时，电感的阻抗较大，表示电感对交流电的阻碍较大。

交流电路中的阻抗是电路设计和分析中的重要概念。

通过了解电路中不同元件的阻抗特性，我们可以确定电路元件的选择和电路的特定行为。

例如，在滤波器设计中，我们可以利用电容和电感的不同阻抗特性来控制特定频率的信号通过电路的能力。

电路单元知识点总结一、电路基础知识1. 电流、电压、电阻的概念及关系2. 串联电路和并联电路的特点及区别3. 电路的基本元件：电源、导线、电阻、电容、电感4. 安全用电知识：绝缘、漏电保护、过载保护等二、电阻电路1. 电阻的基本性质及分类2. 串联电阻、并联电阻的计算方法3. 电阻的等效电路4. 电阻的功率计算三、电容电路1. 电容的基本性质及分类2. 电容的充放电规律3. 电容的串联和并联4. 电容的能量计算四、电感电路1. 电感的基本性质及分类2. 电感的串联和并联3. 电感的能量存储4. 交流电路中的电感五、交流电路1. 交流电的基本概念2. 交流电的参数：频率、周期、有效值3. 交流电的基本电路：电容电路、电感电路、RLC电路4. 交流电的复数分析六、二极管和晶体管1. 二极管的基本特性2. 二极管的工作原理3. 晶体管的基本特性4. 晶体管的工作原理七、运算放大器1. 运算放大器的基本原理2. 运算放大器的输入输出特性3. 运算放大器的基本电路：放大电路、求和电路、积分电路4. 运算放大器的应用八、数字电路1. 逻辑门电路的基本概念2. 逻辑门电路的基本元件与符号3. 逻辑门电路的基本特性4. 组合逻辑电路和时序逻辑电路的基本原理以上是电路单元的基本知识点总结，下面我将详细展开一些典型的知识点进行解释和说明。

首先我们来谈一谈电路基础知识。

在电路中，电流、电压、电阻是最基础且最重要的概念。

电流是电荷的流动，一般用符号“I”表示，单位是安培(A)；电压是电场的作用力，一般用符号“U”表示，单位是伏特(V)；电阻是阻碍电流流动的物理量，一般用符号“R”表示，单位是欧姆(Ω)。

它们之间有一个很重要的关系：欧姆定律。

根据欧姆定律，电压等于电流乘以电阻，即U=IR。

这是电路中最基本的公式之一，也是很多问题的起点。

电路单元中，最常见的电路分类是串联电路和并联电路。

串联电路是指电流只有一条路径，通过各个电阻、电容、电感等元件，而并联电路是指电流有多条路径，并行通过各个元件。

电阻、电感和电容在交流电路中的作用是什么在我们日常生活和工业生产中，电无处不在。

而当我们深入研究交流电路时，就会遇到电阻、电感和电容这三个重要的元件。

它们在交流电路中各自发挥着独特且关键的作用，共同影响着电流和电压的变化。

首先，咱们来聊聊电阻。

电阻，简单来说，就是对电流流动的阻碍。

无论在直流电路还是交流电路中，电阻的作用都比较直观和容易理解。

在交流电路里，电阻的作用主要体现在对电流的限流和分压上。

当电流通过电阻时，电阻会消耗电能并将其转化为热能。

这就好比水流通过狭窄的管道，会受到阻力，而电阻就像是这个狭窄的部分。

电阻值越大，对电流的阻碍作用就越强，通过的电流就越小。

比如说，在一个简单的串联交流电路中，有电源、电阻和负载。

电阻的大小决定了负载两端的电压大小。

如果电阻较大，那么负载得到的电压就会较小；反之，如果电阻较小，负载就能获得较大的电压。

再来说说电感。

电感在交流电路中的表现就相对复杂一些了。

电感是由导线绕制而成的，当电流通过电感时，会产生磁场。

而这个磁场会反过来影响电流的变化。

在交流电路中，电感的主要作用是阻碍电流的变化。

当交流电流增大时，电感产生的自感电动势会阻碍电流的增大；当交流电流减小时，自感电动势又会阻碍电流的减小。

这就使得通过电感的电流不能瞬间变化，而是有一个逐渐上升或下降的过程。

电感的这种特性在很多电路中都有重要应用。

比如在滤波电路中，电感可以用来阻挡高频电流，让低频电流顺利通过。

在电力系统中，电感也常用于限制短路电流的瞬间增大，保护设备不受损坏。

最后，咱们讲讲电容。

电容是由两个彼此靠近但不接触的导体极板组成的。

在交流电路中，电容的主要作用是通交流、隔直流。

也就是说，直流电流很难通过电容，但交流电流可以相对容易地通过。

这是因为当交流电压施加在电容两端时，电容会不断地充电和放电。

在充电时，电流流入电容；在放电时，电流从电容流出。

这样就形成了交流电流通过电容的效果。

电容在交流电路中的另一个重要作用是补偿无功功率。

交流电路中的电阻电容和电感交流电路是电路中一种重要的电路形式，它由电阻、电容和电感等元件构成。

在交流电路中，电阻、电容和电感各自起着不同的作用，发挥着关键的功能。

首先，我们来看电阻在交流电路中的作用。

电阻是电路中常见的元件，其作用是阻碍电流通过，使电流能够稳定地流动。

在交流电路中，电阻同样发挥着这一功能。

当电流通过电阻时，电阻会消耗电能，转化为热量，这可以用来控制电路的功率。

此外，在交流电路中，电阻还起到限流的作用，防止电流过大而引发故障。

在交流电路中，电容也扮演着重要的角色。

电容是一种能够存储电荷的元件。

当电压变化时，电容可以储存电荷或释放电荷，从而起到平衡电流的作用。

在交流电路中，电容可以通过储存电荷的方式平滑电压的波动，使电路中的电流达到稳定状态。

此外，电容还可以在电路中形成滤波器，用于滤除噪声和干扰，保护电路的正常运行。

最后，我们来讨论电感在交流电路中的作用。

电感是由线圈或线圈状元件组成，当电流通过时，会产生磁场。

这个磁场会使电感元件储存电能，同时改变电流的大小和方向。

在交流电路中，电感可以用来调节电压和电流的相位差。

它可以将电流的相位推迟90度，起到调节电路的作用。

此外，电感还可以当作滤波器使用，滤去电路中的高频成分，使电路只传递特定频率的信号。

总结来说，在交流电路中，电阻、电容和电感各自发挥着重要的作用。

电阻通过调节电流来稳定电路，电容通过储存和释放电荷来平衡电流，电感通过改变电流相位差来调节电路。

这些元件相互配合，共同构成了一个复杂而稳定的交流电路系统。

理解这些元件的作用和特点，对于工程师和电子爱好者来说是至关重要的，它们为电路的设计和优化提供了基础。

只有深入了解这些基本元件，才能更好地掌握交流电路的运行原理和应用。

电学中的直流电路与交流电路知识点总结在电学领域中，直流电路和交流电路是基础且重要的概念。

本文将对直流电路和交流电路的知识点进行总结和介绍。

一、直流电路直流电路指的是电流方向始终保持不变的电路。

其特点是稳定且方向单一。

1. 电流、电压和电阻之间的关系在直流电路中，电流由正极流向负极，电压为电流通过电阻所产生的电压降。

根据欧姆定律，电流大小与电压成正比，与电阻成反比。

2. 串联电路和并联电路在直流电路中，电阻可以串联或并联连接。

串联电路指的是电阻依次连接在电路中，电流穿过每个电阻。

并联电路指的是电阻同时连接在电路中，电流根据电阻的不同而分担。

3. 电流、电压和电阻的计算通过欧姆定律和基尔霍夫定律，可以计算直流电路中的电流、电压和电阻。

欧姆定律可以用来计算电流和电压的关系，而基尔霍夫定律可以解决复杂电路中的电流和电压的计算问题。

二、交流电路交流电路指的是电流方向随时间周期性变化的电路。

其特点是变化且方向多样。

1. 交流电压和交流电流交流电路中的电压和电流呈正弦波形，通过正周期和负周期的交替变化。

交流电压和电流分别用峰值和有效值表示。

2. 交流电路中的频率和周期在交流电路中，频率用来描述正弦波形的周期性变化次数，单位为赫兹。

而周期则是频率的倒数，表示一个正弦波形完成一次周期性变化所需的时间。

3. 交流电路中的交流电阻和交流电感交流电路中的电阻称为交流电阻，可以通过欧姆定律计算。

而交流电感则是指电路中的电感对交流电的阻碍程度，其计算方法与直流电感不同。

4. 交流电路中的交流电容交流电路中的电容称为交流电容，对交流电的通路具有阻抗作用。

交流电容可以通过电容器的电容值和频率来计算。

总结：直流电路和交流电路是电学中最基本的两个概念。

通过学习直流电路和交流电路的知识点，我们可以更好地理解电学原理，并应用于实际生活和工程项目中。

同时，深入了解直流电路和交流电路的知识，有助于我们更好地理解和应用其他电学理论，如电磁感应、电场理论等。

电路基础原理电容与电感的等效电路电路理论是电子技术的基础，深入了解电路的基本原理对于电子工程师来说至关重要。

在电路中，电容和电感是两种非常重要的电子元件。

了解它们的性质以及等效电路可以帮助我们更好地设计和分析电路。

一、电容的基本原理和等效电路电容器是电路中常见的元件之一。

它由两个导体板和中间的绝缘介质组成。

当电容器两端加电压时，正极板上聚集的电荷会导致负极板上也聚集一定的电荷，这种电势差形成了电场，电场的强度与所加电压成正比。

电容器的电容量由其结构、介质性质和两个导体板之间的距离决定。

在电容的基本等效电路中，我们可以使用电压源和电容器之间串联一个电容的一个简化模型。

在直流电路中，电容可以看作是一个开路，相当于没有导电路径，而在交流电路中，电容器的等效电路是一个纯电容元件，并且具有导电阻抗的特性。

二、电感的基本原理和等效电路电感是另一种重要的电子元件，它是由导线或线圈组成的。

当电流通过导线或线圈时，会产生一个磁场，这个磁场会导致导线或线圈中的电压发生变化。

电感的大小取决于导线或线圈的长度、截面积以及材料的磁导率。

电感的等效电路也有多种模型。

在直流电路中，电感可以视为一个闭路，几乎没有电流通过。

而在交流电路中，电感器的等效电路是一个纯电感元件，并且具有导电阻抗的特性。

三、电容与电感的等效电路尽管电容和电感是两种不同的电子元件，但在一些特定的电路中，它们可以等效地转化为其他元件。

例如，在谐振电路中，一个电感和一个电容的串联电路可以等效为一个纯电阻。

这种等效电路的基本原理可以根据电容和电感元件的导电阻抗来推导。

四、电容与电感在电路中的应用电容和电感在各种电子电路中都有广泛的应用。

在滤波电路中，电容器可以用来削弱或消除某些频率成分，实现信号的滤波效果。

而电感则常常用于频率选择电路中，通过调整电感的数值可以选择特定的频率。

此外，电容和电感还被广泛应用于供电电路中。

电容可以用作电源滤波器，帮助稳定电源电压；而电感则可以用于抑制高频噪音，保护电路的稳定性。

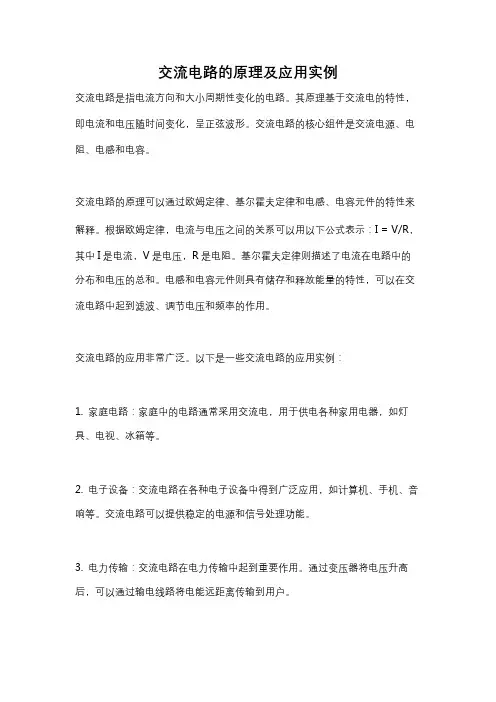

交流电路的原理及应用实例
交流电路是指电流方向和大小周期性变化的电路。

其原理基于交流电的特性，即电流和电压随时间变化，呈正弦波形。

交流电路的核心组件是交流电源、电阻、电感和电容。

交流电路的原理可以通过欧姆定律、基尔霍夫定律和电感、电容元件的特性来解释。

根据欧姆定律，电流与电压之间的关系可以用以下公式表示：I = V/R，其中I是电流，V是电压，R是电阻。

基尔霍夫定律则描述了电流在电路中的分布和电压的总和。

电感和电容元件则具有储存和释放能量的特性，可以在交流电路中起到滤波、调节电压和频率的作用。

交流电路的应用非常广泛。

以下是一些交流电路的应用实例：
1. 家庭电路：家庭中的电路通常采用交流电，用于供电各种家用电器，如灯具、电视、冰箱等。

2. 电子设备：交流电路在各种电子设备中得到广泛应用，如计算机、手机、音响等。

交流电路可以提供稳定的电源和信号处理功能。

3. 电力传输：交流电路在电力传输中起到重要作用。

通过变压器将电压升高后，可以通过输电线路将电能远距离传输到用户。

4. 工业应用：交流电路在工业领域中用于控制和驱动各种设备，如电机、传感器、自动化系统等。

5. 通信系统：交流电路在通信系统中用于信号的传输和处理，如电话、无线电、互联网等。

总之，交流电路的原理和应用涵盖了各个领域，是现代电子技术和电力系统的基础。

通过理解交流电路的原理和应用，我们可以更好地理解和应用电力和电子技术。

电路基础实验报告电路基础实验报告引言：电路是电子学的基础，通过实验探究电路的特性和行为对于学习电子学至关重要。

本实验旨在通过搭建简单的电路，观察和分析电流、电压和电阻等基本电路参数的变化，并通过实验结果验证欧姆定律和基尔霍夫定律。

实验一：串联电路在本实验中，我们搭建了一个串联电路，将两个电阻依次连接在一起，然后接入电源。

通过测量电压和电流的变化，我们验证了欧姆定律。

实验结果表明，串联电路中电流保持不变，而电压按照电阻大小分配。

实验二：并联电路在本实验中，我们搭建了一个并联电路，将两个电阻并联连接在一起，然后接入电源。

通过测量电压和电流的变化，我们再次验证了欧姆定律。

实验结果表明，并联电路中电压保持不变，而电流按照电阻大小分配。

实验三：基尔霍夫定律在本实验中，我们搭建了一个复杂的电路，包含多个电阻和电源。

通过应用基尔霍夫定律，我们分析了电路中的电流和电压分布。

实验结果表明，基尔霍夫定律能够准确描述电路中电流和电压的关系，为电路分析提供了重要的工具。

实验四：电路中的电容和电感在本实验中，我们引入了电容和电感元件，研究了它们在电路中的行为。

通过测量电容和电感的电压和电流变化，我们观察到电容器能够储存电荷，而电感器能够储存能量。

这些观察结果对于理解电路中的能量转换和储存机制具有重要意义。

实验五：交流电路在本实验中，我们研究了交流电路的行为。

通过接入交流电源，我们观察到电压和电流的周期性变化。

通过测量交流电路中的电压和电流的相位差，我们可以确定电路中的电感和电容元件的特性。

这些实验结果对于理解交流电路的工作原理和应用具有重要意义。

结论：通过实验，我们深入了解了电路基础的概念和原理。

我们验证了欧姆定律和基尔霍夫定律，并研究了电容和电感元件的行为。

我们还研究了交流电路的特性和行为。

这些实验结果为我们进一步学习和应用电子学提供了坚实的基础。

未来展望：电路基础是电子学的重要组成部分，对于电子工程师和科学家来说，深入理解电路的行为和特性至关重要。

电路分析基础教案第一章：电路基本概念1.1 电流、电压和电阻学习目标：1. 了解电流、电压和电阻的概念及它们之间的关系。

2. 掌握欧姆定律的运用。

教学内容：1. 电流的概念及电流的表示方法。

2. 电压的概念及电压的表示方法。

3. 电阻的概念及电阻的表示方法。

4. 欧姆定律的内容及其应用。

教学活动：1. 引入电流、电压和电阻的概念，引导学生通过实际电路观察和体验。

2. 讲解欧姆定律，并引导学生进行相关计算练习。

作业与评估：1. 完成电流、电压和电阻的相关计算练习。

2. 设计一个简单的电路，测量电流、电压和电阻的值。

1.2 电路元件学习目标：1. 了解电路元件的种类及作用。

2. 学会使用电路元件进行电路搭建。

教学内容：1. 电路元件的分类及其特点。

2. 电路元件的符号及其表示方法。

3. 电路元件的实际应用。

教学活动：1. 介绍电路元件的种类及其作用，展示电路元件。

2. 讲解电路元件的符号及其表示方法。

3. 引导学生进行电路搭建，实际应用电路元件。

作业与评估：1. 识记电路元件的符号及其表示方法。

2. 完成电路搭建，观察电路元件的实际应用。

1.3 串联电路和并联电路学习目标：1. 了解串联电路和并联电路的特点。

2. 学会分析串联电路和并联电路的电压、电流关系。

教学内容：1. 串联电路的特点及其电压、电流关系。

2. 并联电路的特点及其电压、电流关系。

3. 串并联电路的判断方法。

教学活动：1. 讲解串联电路的特点及其电压、电流关系。

2. 讲解并联电路的特点及其电压、电流关系。

3. 引导学生进行串并联电路的判断练习。

作业与评估：1. 掌握串联电路和并联电路的特点及其电压、电流关系。

2. 进行串并联电路的判断练习。

1.4 简单电路的测量学习目标：1. 学会使用电压表、电流表进行电路测量。

2. 学会使用欧姆表测量电阻。

教学内容：1. 电压表、电流表的使用方法及其注意事项。

2. 欧姆表的使用方法及其注意事项。

3. 简单电路的测量方法。
