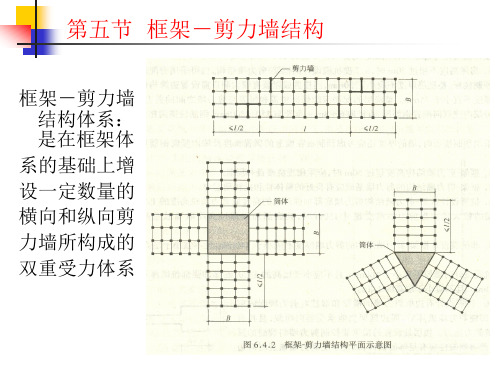

简述框架-剪力墙结构体系的概念、结构布置要点及受力变形特点

框支-剪力墙结构最新最全的模板范本：框支-剪力墙结构一：引言本旨在介绍框支-剪力墙结构的设计与施工要点，以及相关技术指导，旨在提供详细和全面的信息，以便工程师和相关从业人员能够正确理解和应用框支-剪力墙结构。

二：框支-剪力墙结构的概述1. 框支-剪力墙结构的定义和特点框支-剪力墙结构是一种广泛应用于建造工程的结构形式，它通过设置钢筋混凝土或者预制混凝土剪力墙作为主体承载结构，与框架结构相结合，在承载和抗震性能方面具有良好的优势。

2. 框支-剪力墙结构的构成要素框支-剪力墙结构由框架结构和剪力墙组成，其中框架结构负责承担垂直荷载，剪力墙负责承担水平荷载，两者相互协调工作，共同保证建造结构的整体稳定性和安全性。

三：框支-剪力墙结构的设计要点1. 结构的布置和几何形态设计在设计框支-剪力墙结构时，应根据建造属性、功能需求、地震要求等因素确定结构的布置和几何形态，充分考虑建造整体的均匀性和稳定性。

2. 剪力墙的布置和尺寸设计剪力墙的布置和尺寸设计是框支-剪力墙结构设计的重要环节，在确定剪力墙位置和数量时应考虑荷载传递路径、结构布局、构造条件和施工等因素，并根据规范要求进行合理的尺寸设计。

3. 框架结构的设计框架结构的设计应满足建造的承载要求和抗震要求，确定框架的布置和尺寸，合理配置剪力墙和框架的位置，并通过分析和计算确定结构的稳定性和耐震性。

四：框支-剪力墙结构的施工要点1. 施工准备工作施工前应充分了解设计图纸和施工方案，准备好所需材料和设备，并按照像关施工规范进行合理布置和准备工作。

2. 剪力墙的施工剪力墙的施工包括混凝土浇筑、钢筋布置和模板安装等步骤，应按照设计要求和施工规范进行施工，保证墙体的质量和稳定性。

3. 框架结构的施工框架结构的施工包括钢柱、梁等构件的连接和安装，应采用合理的施工方法和工艺，在保证结构安全性的同时提高施工效率。

五：附件清单：1. 设计图纸- 建造平面布置图- 结构剖面图- 剪力墙布置图- 框架结构布置图2. 施工工艺与方法- 剪力墙浇筑工艺- 框架结构安装工艺3. 施工材料清单- 钢筋- 混凝土- 模板六：法律名词及注释：1. 建造法：指国家对建造工程进行管理和监督的法规和规范。

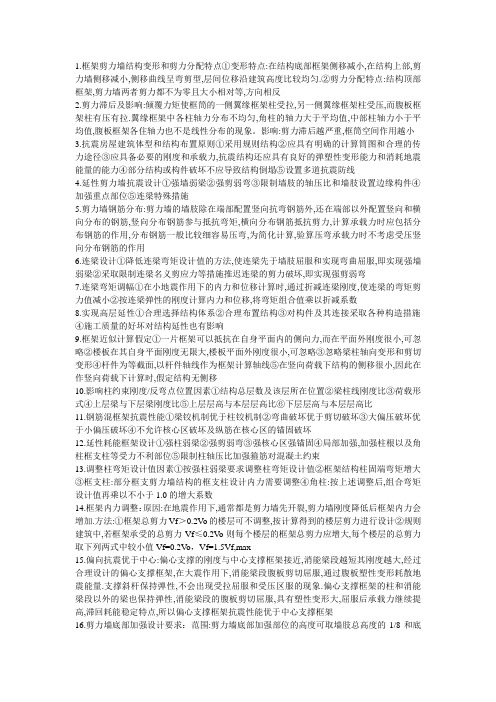

1.框架剪力墙结构变形和剪力分配特点①变形特点:在结构底部框架侧移减小,在结构上部,剪力墙侧移减小,侧移曲线呈弯剪型,层间位移沿建筑高度比较均匀.②剪力分配特点:结构顶部框架,剪力墙两者剪力都不为零且大小相对等,方向相反2.剪力滞后及影响:倾覆力矩使框筒的一侧翼缘框架柱受拉,另一侧翼缘框架柱受压,而腹板框架柱有压有拉.翼缘框架中各柱轴力分布不均匀,角柱的轴力大于平均值,中部柱轴力小于平均值,腹板框架各住轴力也不是线性分布的现象。

影响:剪力滞后越严重,框筒空间作用越小3.抗震房屋建筑体型和结构布置原则①采用规则结构②应具有明确的计算筒图和合理的传力途径③应具备必要的刚度和承载力,抗震结构还应具有良好的弹塑性变形能力和消耗地震能量的能力④部分结构或构件破坏不应导致结构倒塌⑤设置多道抗震防线4.延性剪力墙抗震设计①强墙弱梁②强剪弱弯③限制墙肢的轴压比和墙肢设置边缘构件④加强重点部位⑤连梁特殊措施5.剪力墙钢筋分布:剪力墙的墙肢除在端部配置竖向抗弯钢筋外,还在端部以外配置竖向和横向分布的钢筋,竖向分布钢筋参与抵抗弯矩,横向分布钢筋抵抗剪力,计算承载力时应包括分布钢筋的作用,分布钢筋一般比较细容易压弯,为简化计算,验算压弯承载力时不考虑受压竖向分布钢筋的作用6.连梁设计①降低连梁弯矩设计值的方法,使连梁先于墙肢屈服和实现弯曲屈服,即实现强墙弱梁②采取限制连梁名义剪应力等措施推迟连梁的剪力破坏,即实现强剪弱弯7.连梁弯矩调幅①在小地震作用下的内力和位移计算时,通过折减连梁刚度,使连梁的弯矩剪力值减小②按连梁弹性的刚度计算内力和位移,将弯矩组合值乘以折减系数8.实现高层延性①合理选择结构体系②合理布置结构③对构件及其连接采取各种构造措施④施工质量的好坏对结构延性也有影响9.框架近似计算假定①一片框架可以抵抗在自身平面内的侧向力,而在平面外刚度很小,可忽略②楼板在其自身平面刚度无限大,楼板平面外刚度很小,可忽略③忽略梁柱轴向变形和剪切变形④杆件为等截面,以杆件轴线作为框架计算轴线⑤在竖向荷载下结构的侧移很小,因此在作竖向荷载下计算时,假定结构无侧移10.影响柱约束刚度/反弯点位置因素①结构总层数及该层所在位置②梁柱线刚度比③荷载形式④上层梁与下层梁刚度比⑤上层层高与本层层高比⑥下层层高与本层层高比11.钢筋混框架抗震性能①梁铰机制优于柱铰机制②弯曲破坏优于剪切破坏③大偏压破坏优于小偏压破坏④不允许核心区破坏及纵筋在核心区的锚固破坏12.延性耗能框架设计①强柱弱梁②强剪弱弯③强核心区强锚固④局部加强,加强柱根以及角柱框支柱等受力不利部位⑤限制柱轴压比加强箍筋对混凝土约束13.调整柱弯矩设计值因素①按强柱弱梁要求调整柱弯矩设计值②框架结构柱固端弯矩增大③框支柱:部分框支剪力墙结构的框支柱设计内力需要调整④角柱:按上述调整后,组合弯矩设计值再乘以不小于1.0的增大系数14.框架内力调整：原因:在地震作用下,通常都是剪力墙先开裂,剪力墙刚度降低后框架内力会增加.方法:①框架总剪力Vf＞0.2V o的楼层可不调整,按计算得到的楼层剪力进行设计②规则建筑中,若框架承受的总剪力Vf≤0.2V o则每个楼层的框架总剪力应增大,每个楼层的总剪力取下列两式中较小值Vf=0.2V o，Vf=1.5Vf,max15.偏向抗震优于中心:偏心支撑的刚度与中心支撑框架接近,消能梁段越短其刚度越大,经过合理设计的偏心支撑框架,在大震作用下,消能梁段腹板剪切屈服,通过腹板塑性变形耗散地震能量.支撑斜杆保持弹性,不会出现受拉屈服和受压区服的现象.偏心支撑框架的柱和消能梁段以外的梁也保持弹性,消能梁段的腹板剪切屈服,具有塑性变形大,屈服后承载力继续提高,滞回耗能稳定特点,所以偏心支撑框架抗震性能优于中心支撑框架16.剪力墙底部加强设计要求：范围:剪力墙底部加强部位的高度可取墙肢总高度的1/8和底部两层高度二者中较大值且不大于15m部分框肢剪力墙结构的剪力墙,其底部加强部位的高度可取框支层家框肢层以上两层的高度及落地家里强总高度的1/8两者中较大者。

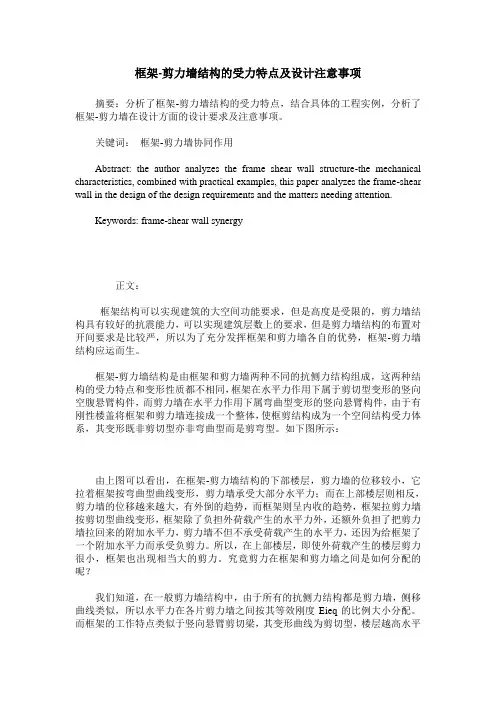

框架-剪力墙结构的受力特点及设计注意事项摘要：分析了框架-剪力墙结构的受力特点，结合具体的工程实例，分析了框架-剪力墙在设计方面的设计要求及注意事项。

关键词：框架-剪力墙协同作用Abstract: the author analyzes the frame shear wall structure-the mechanical characteristics, combined with practical examples, this paper analyzes the frame-shear wall in the design of the design requirements and the matters needing attention.Keywords: frame-shear wall synergy正文：框架结构可以实现建筑的大空间功能要求，但是高度是受限的，剪力墙结构具有较好的抗震能力，可以实现建筑层数上的要求，但是剪力墙结构的布置对开间要求是比较严，所以为了充分发挥框架和剪力墙各自的优势，框架-剪力墙结构应运而生。

框架-剪力墙结构是由框架和剪力墙两种不同的抗侧力结构组成，这两种结构的受力特点和变形性质都不相同，框架在水平力作用下属于剪切型变形的竖向空腹悬臂构件，而剪力墙在水平力作用下属弯曲型变形的竖向悬臂构件，由于有刚性楼盖将框架和剪力墙连接成一个整体，使框剪结构成为一个空间结构受力体系，其变形既非剪切型亦非弯曲型而是剪弯型。

如下图所示：由上图可以看出，在框架-剪力墙结构的下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力；而在上部楼层则相反，剪力墙的位移越来越大，有外倒的趋势，而框架则呈内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力墙拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架了一个附加水平力而承受负剪力。

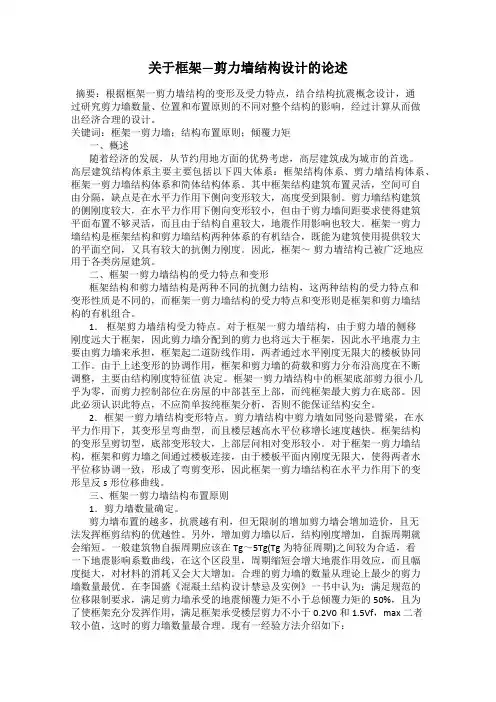

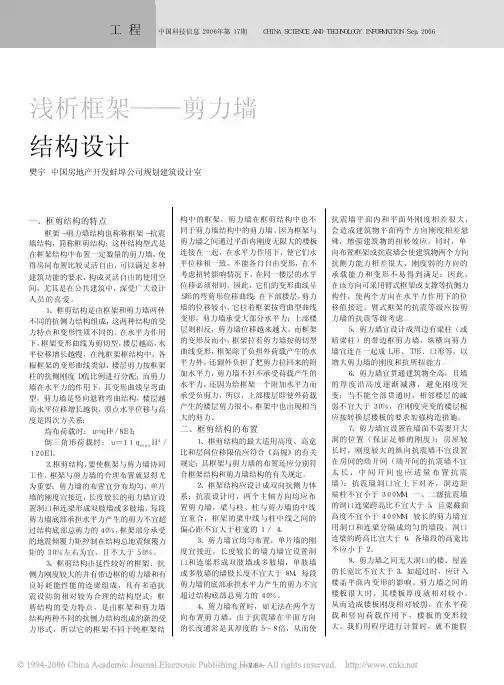

关于框架—剪力墙结构设计的论述摘要：根据框架一剪力墙结构的变形及受力特点，结合结构抗震概念设计，通过研究剪力墙数量、位置和布置原则的不同对整个结构的影响，经过计算从而做出经济合理的设计。

关键词：框架一剪力墙；结构布置原则；倾覆力矩一、概述随着经济的发展，从节约用地方面的优势考虑，高层建筑成为城市的首选。

高层建筑结构体系主要主要包括以下四大体系：框架结构体系、剪力墙结构体系、框架一剪力墙结构体系和简体结构体系。

其中框架结构建筑布置灵活，空间可自由分隔，缺点是在水平力作用下侧向变形较大，高度受到限制。

剪力墙结构建筑的侧刚度较大，在水平力作用下侧向变形较小，但由于剪力墙间距要求使得建筑平面布置不够灵活，而且由于结构自重较大，地震作用影响也较大。

框架一剪力墙结构是框架结构和剪力墙结构两种体系的有机结合，既能为建筑使用提供较大的平面空间，又具有较大的抗侧力刚度。

因此，框架～剪力墙结构已被广泛地应用于各类房屋建筑。

二、框架一剪力墙结构的受力特点和变形框架结构和剪力墙结构是两种不同的抗侧力结构，这两种结构的受力特点和变形性质是不同的，而框架一剪力墙结构的受力特点和变形则是框架和剪力墙结构的有机组合。

1．框架剪力墙结构受力特点。

对于框架一剪力墙结构，由于剪力墙的侧移刚度远大于框架，因此剪力墙分配到的剪力也将远大于框架，因此水平地震力主要由剪力墙来承担，框架起二道防线作用，两者通过水平刚度无限大的楼板协同工作。

由于上述变形的协调作用，框架和剪力墙的荷载和剪力分布沿高度在不断调整，主要由结构刚度特征值决定。

框架一剪力墙结构中的框架底部剪力很小几乎为零，而剪力控制部位在房屋的中部甚至上部，而纯框架最大剪力在底部。

因此必须认识此特点，不应简单按纯框架分析，否则不能保证结构安全。

2．框架一剪力墙结构变形特点。

剪力墙结构中剪力墙如同竖向悬臂梁，在水平力作用下，其变形呈弯曲型，而且楼层越高水平位移增长速度越快。

框架结构的变形呈剪切型，底部变形较大，上部层问相对变形较小。

框架—剪力墙结构一、受力特点如前所述，框架—剪力墙结构是由框架和剪力墙两类抗侧力单元组成，这两类抗侧力单元的变形和受力特点不同。

剪力墙的变形以弯曲型为主(图5-44a)，框架的变形以剪切型为主(图5—44b)。

在框—剪结构中，框架和剪力墙由楼盖连接起来而共同变形，其协同变形曲线如图5-45所示。

图5-44 框架—剪力墙结构的变形特点图5-45 框架—剪力墙结构的变形曲线框—剪结构协同工作时，由于剪力墙的刚度比框架大得多，因此剪力墙负担大部分水平力；另外，框架和剪力墙分担水平力的比例，房屋上部、下部是变化的(图5-46)。

在房屋下部，由于剪力墙变形增大，框架变形减小，使得下部剪力墙担负更多剪力，而框架下部担负的剪力较少。

在上部，情况恰好相反，剪力墙担负外载减小，而框架担负剪力增大。

这样，就使框架上部和下部所受剪力均匀化。

从协同变形曲线可以看出，框架结构的层间变形在下部小于纯框架，在上部小于纯剪力墙，因此各层的层间变形也将趋于均匀化。

图5-46 框架—剪力墙结构的剪力分配二、设计规定与构造措施(一)混凝土强度等级为保证结构的承载能力和变形能力，框架—剪力墙结构的框架梁、柱和节点的混凝土等级，按一级抗震设计时不应低于C30，按二、三级抗震设计时不应低于C20。

非抗震设计，框架—剪力墙的混凝土强度等级不宜低于C20。

(二)房屋的高度及高宽比限值现浇钢筋混凝土剪力墙结构房屋的高度及高宽比限值见表5—3、表5-4。

(三)抗震等级现浇钢筋混凝土剪力墙结构房屋的抗震等级见表5—5、表5—6。

(四)剪力墙的布置一般情况下，剪力墙布置在竖向荷载较大处、平面形状变化处以及楼梯间和电梯间。

考虑到施工时支模的困难，一般不在抗震缝两侧同时设置剪力墙。

在楼电梯间楼板开大洞，削弱严重，特别是在端角和凹凸角处设置楼电梯间时受力更为不利，所以采用剪力墙形成楼电梯竖井是加强的有效措施。

纵横向剪力墙，宜合并布置为L形、T形、口字形，使纵墙可以作为横墙的翼缘，或横墙作为纵墙的翼缘，从而提高其强度和刚度。

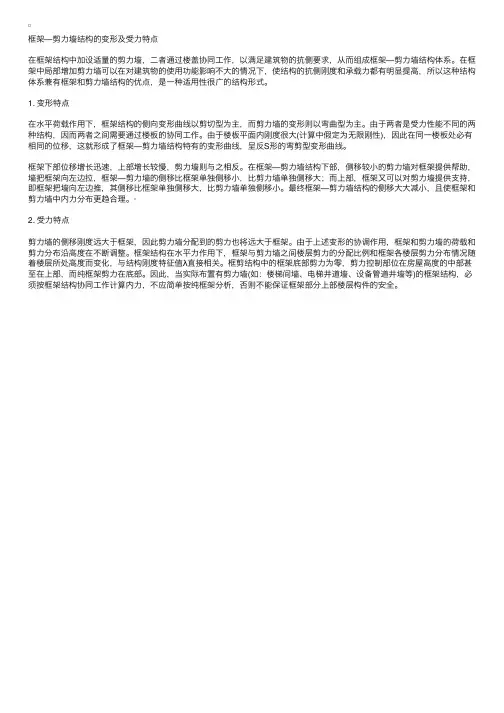

框架―剪⼒墙结构的变形及受⼒特点在框架结构中加设适量的剪⼒墙，⼆者通过楼盖协同⼯作，以满⾜建筑物的抗侧要求，从⽽组成框架―剪⼒墙结构体系。

在框架中局部增加剪⼒墙可以在对建筑物的使⽤功能影响不⼤的情况下，使结构的抗侧刚度和承载⼒都有明显提⾼，所以这种结构体系兼有框架和剪⼒墙结构的优点，是⼀种适⽤性很⼴的结构形式。

1. 变形特点在⽔平荷载作⽤下，框架结构的侧向变形曲线以剪切型为主，⽽剪⼒墙的变形则以弯曲型为主。

由于两者是受⼒性能不同的两种结构，因⽽两者之间需要通过楼板的协同⼯作。

由于楼板平⾯内刚度很⼤(计算中假定为⽆限刚性)，因此在同⼀楼板处必有相同的位移，这就形成了框架―剪⼒墙结构特有的变形曲线，呈反S形的弯剪型变形曲线。

框架下部位移增长迅速，上部增长较慢，剪⼒墙则与之相反。

在框架―剪⼒墙结构下部，侧移较⼩的剪⼒墙对框架提供帮助，墙把框架向左边拉，框架―剪⼒墙的侧移⽐框架单独侧移⼩，⽐剪⼒墙单独侧移⼤；⽽上部，框架⼜可以对剪⼒墙提供⽀持，即框架把墙向左边推，其侧移⽐框架单独侧移⼤，⽐剪⼒墙单独侧移⼩。

最终框架―剪⼒墙结构的侧移⼤⼤减⼩，且使框架和剪⼒墙中内⼒分布更趋合理。

·2. 受⼒特点剪⼒墙的侧移刚度远⼤于框架，因此剪⼒墙分配到的剪⼒也将远⼤于框架。

由于上述变形的协调作⽤，框架和剪⼒墙的荷载和剪⼒分布沿⾼度在不断调整。

框架结构在⽔平⼒作⽤下，框架与剪⼒墙之间楼层剪⼒的分配⽐例和框架各楼层剪⼒分布情况随着楼层所处⾼度⽽变化，与结构刚度特征值λ直接相关。

框剪结构中的框架底部剪⼒为零，剪⼒控制部位在房屋⾼度的中部甚⾄在上部，⽽纯框架剪⼒在底部。

因此，当实际布置有剪⼒墙(如：楼梯间墙、电梯井道墙、设备管道井墙等)的框架结构，必须按框架结构协同⼯作计算内⼒，不应简单按纯框架分析，否则不能保证框架部分上部楼层构件的安全。

框支剪力墙结构的设计要点框支剪力墙结构是指：当有的高层建筑为了满足多功能、综合用途的需要，在竖向，顶部楼层作为住宅、旅馆；中部楼层作为办公用房；下部楼层作为商店；餐馆、文化娱乐设施。

不同用途的楼层，需要大小不同的开间，从而采用不同的结构形式。

上部楼层采用剪力墙结构以满足住宅和旅馆的要求；中部办公楼用房则需要中、小室内空间同时存在，则宜采用框架—剪力墙结构来满足其要求；底部作为商店等用房则需要有尽量大的空间，则宜加大柱网，尽量减少墙体。

上述要求与结构的合理布置正好相反，以高层建筑的受力规律，下部楼层受力很大，上部楼层的受力相对要小得多，正常的结构布置应当是下部刚度要大，墙体应多，柱网应密，到上部逐渐减少墙、柱、扩大轴线间距．二者正好矛盾。

为了解决上述矛盾，就出现了底层大空间的框支剪力墙结构。

框支剪力墙结构由于底部与上部结构的刚度产生突变。

故在所发生的地震中，其破坏都较严重，抗震性能较差，故在设计中要特别加以注意，设计中要考虑两个关键问题：（1）保证大空间有充分的刚度，防止竖向的刚度过于悬殊：（2）加强转换层的刚度与承载力，保证转换层可以将上层剪力可靠地传递到落地墙上去。

一、主要构件1. 楼盖构件：板和梁。

2. 转换层以上的抗震墙及落地抗震墙。

3. 作为不落地抗震墙的转换构件．一般为框架梁、柱形成框支抗震墙4. 转换层楼板，即转换层楼盖。

二、结构布置的基本要求1.在高层建筑结构的底部，当上部楼层有部分竖向构件（抗震墙、框架柱）不能直接连续贯通落地时，应设置结构转换层，在结构转换层布置转换层结构构件。

转换结构的构件可采用梁、桁架、空腹桁架、箱形结构、斜撑等；非抗震设计和6度抗震设计时可采用厚板，7、8度抗震设计的地下室的转换构件可采用厚板。

2.底部部分框支剪力墙高层建筑结构在地面以上的框支层的层数，8度时不宜超过3层，7度时不宜超过5层，6度时其层数可适当增加；底部带转换层的框架一核心筒结构和外筒为密柱框架的筒中筒结构，其转换层位置可适当提高。
