框架剪力墙结构

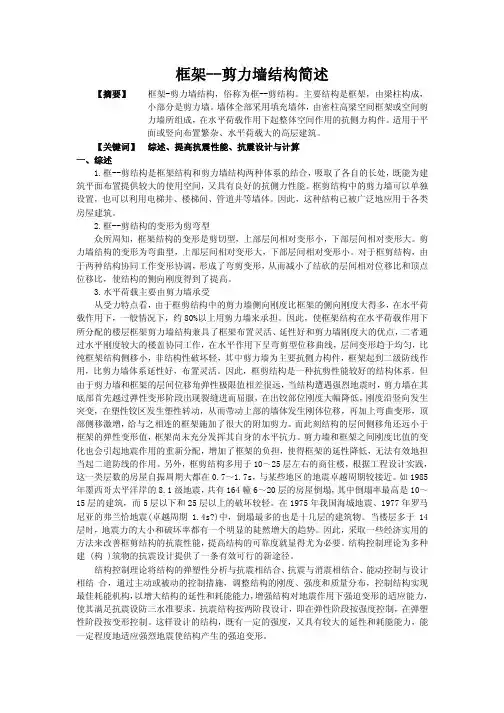

框架--剪力墙结构简述【摘要】 框架-剪力墙结构，俗称为框--剪结构。

主要结构是框架，由梁柱构成，小部分是剪力墙。

墙体全部采用填充墙体，由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。

适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

【关键词】 综述、提高抗震性能、抗震设计与计算一、综述1.框--剪结构是框架结构和剪力墙结构两种体系的结合，吸取了各自的长处，既能为建筑平面布置提供较大的使用空间，又具有良好的抗侧力性能。

框剪结构中的剪力墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体。

因此，这种结构已被广泛地应用于各类房屋建筑。

2.框--剪结构的变形为剪弯型众所周知，框架结构的变形是剪切型，上部层间相对变形小，下部层间相对变形大。

剪力墙结构的变形为弯曲型，上部层间相对变形大，下部层间相对变形小。

对于框剪结构，由于两种结构协同工作变形协调，形成了弯剪变形，从而减小了结砍的层间相对位移比和顶点位移比，使结构的侧向刚度得到了提高。

3.水平荷载主要由剪力墙承受从受力特点看，由于框剪结构中的剪力墙侧向刚度比框架的侧向刚度大得多，在水平荷载作用下，一般情况下，约80%以上用剪力墙来承担。

因此，使框架结构在水平荷载作用下所分配的楼层框架剪力墙结构兼具了框架布置灵活、延性好和剪力墙刚度大的优点，二者通过水平刚度较大的楼盖协同工作，在水平作用下呈弯剪型位移曲线，层间变形趋于均匀，比纯框架结构侧移小，非结构性破坏轻，其中剪力墙为主要抗侧力构件，框架起到二级防线作用，比剪力墙体系延性好，布置灵活。

因此，框剪结构是一种抗剪性能较好的结构体系。

但由于剪力墙和框架的层间位移角弹性极限值相差很远，当结构遭遇强烈地震时，剪力墙在其底部首先越过弹性变形阶段出现裂缝进而屈服，在出铰部位刚度大幅降低，刚度沿竖向发生突变，在塑性铰区发生塑性转动，从而带动上部的墙体发生刚体位移，再加上弯曲变形，顶部侧移激增，给与之相连的框架施加了很大的附加剪力。

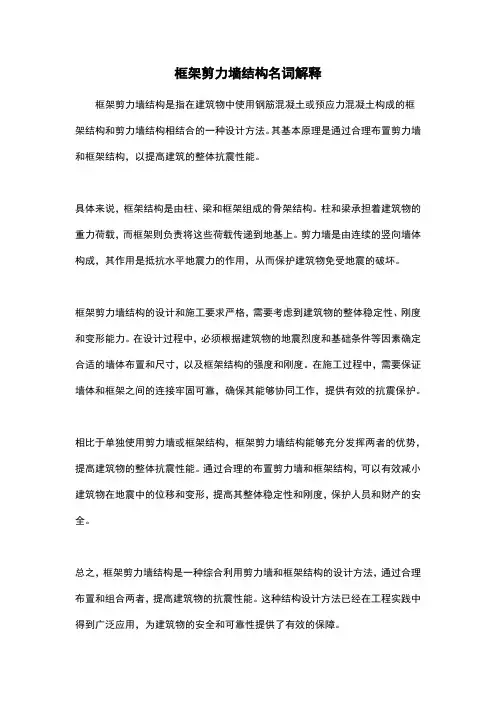

框架剪力墙结构名词解释
框架剪力墙结构是指在建筑物中使用钢筋混凝土或预应力混凝土构成的框架结构和剪力墙结构相结合的一种设计方法。

其基本原理是通过合理布置剪力墙和框架结构，以提高建筑的整体抗震性能。

具体来说，框架结构是由柱、梁和框架组成的骨架结构。

柱和梁承担着建筑物的重力荷载，而框架则负责将这些荷载传递到地基上。

剪力墙是由连续的竖向墙体构成，其作用是抵抗水平地震力的作用，从而保护建筑物免受地震的破坏。

框架剪力墙结构的设计和施工要求严格，需要考虑到建筑物的整体稳定性、刚度和变形能力。

在设计过程中，必须根据建筑物的地震烈度和基础条件等因素确定合适的墙体布置和尺寸，以及框架结构的强度和刚度。

在施工过程中，需要保证墙体和框架之间的连接牢固可靠，确保其能够协同工作，提供有效的抗震保护。

相比于单独使用剪力墙或框架结构，框架剪力墙结构能够充分发挥两者的优势，提高建筑物的整体抗震性能。

通过合理的布置剪力墙和框架结构，可以有效减小建筑物在地震中的位移和变形，提高其整体稳定性和刚度，保护人员和财产的安全。

总之，框架剪力墙结构是一种综合利用剪力墙和框架结构的设计方法，通过合理布置和组合两者，提高建筑物的抗震性能。

这种结构设计方法已经在工程实践中得到广泛应用，为建筑物的安全和可靠性提供了有效的保障。

框剪结构和剪力墙结构的区别简介：在建筑结构设计中，框剪结构和剪力墙结构被广泛应用于高层建筑和大型工业建筑中。

框剪结构和剪力墙结构是两种常见的抗震结构体系，它们在结构构造、受力方式、抗震性能等方面存在显著的区别。

本文将对框剪结构和剪力墙结构进行详细的比较和分析。

一、结构构造差异1. 框剪结构：框剪结构是由柱、梁和框架连接的结构体系。

其主要特点是柱和梁的水平抗力由框架承担，而垂直荷载由柱和梁分担。

框剪结构中的框架起到了承担水平荷载的主要作用，而柱和梁则主要负责传递垂直荷载。

2. 剪力墙结构：剪力墙结构是由厚度较大的墙体承担水平抗力的结构体系。

其主要特点是在结构中设置了大量的剪力墙来抵抗水平荷载。

剪力墙通常位于建筑的外围墙体和核心区域，可以采用实心墙、空心墙、钢筋混凝土墙等形式。

二、受力方式差异1. 框剪结构：框剪结构的受力方式主要是由柱和梁的弯曲和剪切来承担水平荷载。

柱和梁通过连接节点进行刚性连接，形成框架，共同承担水平荷载。

2. 剪力墙结构：剪力墙结构的受力方式主要是由墙体的抗剪能力来承担水平荷载。

墙体在受力时产生剪应力，通过墙体的抗剪能力来抵抗水平荷载的作用。

三、抗震性能差异1. 框剪结构：框剪结构具有较好的整体刚度和承载能力，能够较好地抵抗地震力的作用。

其主要抗震机制是通过框架的刚性来分担和消散地震能量。

2. 剪力墙结构：剪力墙结构具有较好的垂直刚度和抗震性能，能够有效地吸收和消耗地震能量。

其主要抗震机制是通过墙体的刚性和略微的变形来分担和消散地震能量。

四、适用范围差异1. 框剪结构：框剪结构适用于较大跨度和较高层次的建筑物。

其优点是结构构造灵活，空间利用率高，适应性强，适用于复杂的建筑形式。

2. 剪力墙结构：剪力墙结构适用于高层建筑和大跨度工业建筑等需要较好抗震性能的建筑物。

其优点是结构简单、稳定性好、承载能力大，适合进行一定高度的垂直增重。

结论：在设计建筑结构时，选择采用框剪结构还是剪力墙结构要根据具体的工程需求和所处的地理环境来确定。

建筑框架和剪力墙结构区别
建筑框架和剪力墙结构区别
一、受力体系不同：框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系，它同时承受竖向荷载和水平荷载。

而剪力墙体系是利用建筑物的墙体（内墙或外墙）做成剪力墙来抵抗水平力，同时它也承受垂直荷载，所以它既受剪力又受弯，所以称为剪力墙。

二、各自优点：框架结构的主要优点是建筑平面布置灵活，可形成较大的建筑空间，建筑立面处理也比较方便。

而剪力墙结构的优点是侧向刚度大，水平荷载作用下侧移小。

三、各自缺点：框架结构侧向刚度较小，当层数较多时，会产生较大的侧移，易引起非结构性构件（如隔墙、装饰等）破坏，而影响使用。

而剪力墙结构的间距小，结构建筑平面布置不灵活，不适用于大空间的公共建筑，另外结构自重也较大。

四、适应的建筑高度：框架结构在非地震区，一般不超过15层。

而剪力墙一般在30m高度范围以内都适用。

从上面的比较，我们可以发现，两者的优缺点存在互补性，因此便产生另一种结构形式，即所谓的“框架剪力墙结构”，它是在框架结构中设置适当剪力墙的一种结构体系。

它具备框架结构平面布置灵活、有较大空间的优点，又具备侧向刚度较大的优点。

是两者优点的结合。

这个结构体系中，剪力墙主要承受水平荷载，竖向荷载主要由框架承担。

这种结构一般宜用于10～20层的建筑。

- 1 -。

框架结构、剪力墙结构、框剪结构框支剪力墙结构框架剪力墙就是以框架和剪力墙共同承担水平和竖向荷载的一种结构体系。

这是从结构整体角度来划分的。

框支剪力墙指的是结构中的局部，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。

这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。

一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。

框支－剪力墙结构抗震性能差，造价高，应尽量避免采用。

但它能满足现代建筑不同功能组合的需要，有时结构设计又不可避免此种结构型式，对此应采取措施积极改善其抗震性能，尽可能减少材料消耗，以降低工程造价。

因此，框架剪力墙结构包括框支剪力墙，框支剪力墙却不一定是框架剪力墙结构。

框架结构的受力特点是荷载传给楼板，再传给次梁、主梁、柱、基础、地基。

此种结构受力体系由梁、柱组成，用以承受竖向荷载是有利的，但是在承受水平荷载方面能力有限，因此仅仅适用于房屋高度不大，层数不多的建筑。

剪力墙即一段钢筋混凝土墙体，因其抗剪能力很强，故称剪力墙。

在框剪结构中，框架与剪力墙协同受力，剪力墙承受大部分水平荷载，框架承受大部分的竖向荷载，这样大大减少了柱子的截面。

当房屋的层数更高的时候横向水平荷载更大，这时宜采用剪力墙结构，即全部采用纵横布置的剪力墙。

剪力墙不仅承受水平荷载，亦承受垂直荷载。

剪力墙的计算剪力墙考虑地震作用组合的剪力墙，其正截面抗震承载力应按本规范第7 章和第条的规定计算，但在其正截面承载力计算公式右边，应除以相应的承载力抗震调整系数γRE。

剪力墙各墙肢截面考虑地震作用组合的弯矩设计值：对一级抗震等级剪力墙的底部加强部位及以上一层，应按墙肢底部截面考虑地震作用组合弯矩设计值采用，其他部位可采用考虑地震作用组合弯矩设计值乘以增大系数考虑地震作用组合的剪力墙的剪力设计值Vw 应按下列规定计算：1 底部加强部位1）9 度设防烈度（）且不应小于按公式（）求得的剪力设计Vw2）其他情况一级抗震等级Vw＝（）二级抗震等级Vw＝（）三级抗震等级Vw＝（）四级抗震等级取地震作用组合下的剪力设计值2 其他部位Vw＝V （）式中Mwua———剪力墙底部截面按实配钢筋截面面积、材料强度标准值且考虑承载力抗震调整系数计算的正截面抗震受弯承载力所对应的弯矩值；有翼墙时应计入墙两侧各一倍翼墙厚度范围内的纵向钢筋；M———考虑地震作用组合的剪力墙底部截面的弯矩设计值；V———考虑地震作用组合的剪力墙的剪力设计值。

剪力墙结构与框架结构的区别
建筑结构有很多种，且种类不同，特点也会有所区别，所以一定要懂得如何区分，对此，剪力墙结构与框架结构的区别有哪些?一起来看看。

剪力墙结构与框架结构的区别有哪些
1、结构不同:剪力墙结构是采用混凝土板作为主要的承重部件，不仅可以承受建筑中各类载荷带来的内力，而且还可以抑制建筑构件产生的水平力。

而框架结构是采用很多横梁和柱子为主要承重部件，因为墙体可以采用轻质砖，所以整体的重量会轻很多。

2、承重部位不同:剪力墙结构的主要承重部位是剪力墙和框架，房屋建成以后，两者需要共同分担建筑载荷，而框架结构的主要承重部位是框架，房屋建成以后，是由整个建筑的框架来承受重力的，对于建筑的墙体，可以采用轻体砖，能够满足隔断需求即可。

3、适用范围不同:剪力墙结构适用于局部需要设置大空间的高层建筑，这样可以在局部空间使用框架结构，其他空间使用剪力墙结构，就能满足高层建筑的抗侧能力。

而普通框架结构适用于15层以下住宅，且空间跨度较大的建筑中，比如学校、办公楼以及其他公共建筑中。

4、优缺点不同：剪力墙结构中，墙体和楼板都是很好的受力体系，所以墙体是不能拆改的，装修布局受限，并且自身的重量也会比较高，而框架结构通过框架制成，空间大，用户可以灵活进行分隔和布局，并且自身比较轻。

框支剪力墙结构名词解释
框支剪力墙结构是一种在建筑工程中常用的结构形式，它是由框架结构、支撑结构和剪力墙结构三个部分组成的。

这种结构形式的特点是抗震性能好、刚度大、稳定性强，被广泛应用于高层建筑、桥梁、地下结构和大型工业设备等领域。

框架结构是框支剪力墙结构的主要组成部分之一，它由水平梁、垂直柱和节点组成。

水平梁和垂直柱交错排列，形成一个框架，节点处通过焊接或螺栓连接。

框架结构的主要作用是承受垂直荷载和水平荷载，通过节点的刚性连接使整个结构具有足够的刚度和稳定性。

支撑结构是框支剪力墙结构的另一个重要组成部分，它主要由支撑杆、支撑梁和支撑节点组成。

支撑结构的作用是增强整个结构的刚度和稳定性，防止结构变形和倾斜。

剪力墙结构是框支剪力墙结构的第三个组成部分，它是由混凝土或钢板组成的墙体结构，主要承受水平荷载。

在框支剪力墙结构中，剪力墙一般设置在结构的两端或四周，以增强结构的抗震性能。

剪力墙的厚度和强度应根据结构的设计要求和地震区域的要求进行合理
的选择。

框支剪力墙结构的设计和施工需要考虑到很多因素，如地震区域的要求、结构的荷载、材料的选择和构造的合理性等。

在设计和施工中，需要严格遵守相关的标准和规范，保证结构的稳定性和安全性。

总之，框支剪力墙结构是一种具有优良抗震性能和刚度的结构形式，被广泛应用于建筑工程和其他领域。

对于建筑工程来说，框支剪
力墙结构的设计和施工是非常重要的，需要严格遵守相关规范和标准，确保结构的稳定性和安全性。

框架剪力墙结构概念一、框架剪力墙结构概念框架剪力墙结构，也称为框剪结构，是一种常见的建筑结构形式，它主要利用钢筋混凝土墙板和框架来承受竖向和水平荷载，从而有效地提高建筑的抗震性能和抗风能力。

二、定义与特点框架剪力墙结构由钢筋混凝土的框架和剪力墙两部分组成，其中框架负责承受竖向荷载，而剪力墙则负责承受水平荷载。

这种结构的特点在于其空间灵活性高，刚度大，抗侧力能力强，并能有效地将荷载传递到周围的结构上。

三、结构形式与分类框架剪力墙结构有多种结构形式，如：1.独立框架剪力墙结构：这种结构形式以框架为主导，配以适量的剪力墙，适用于高层建筑和大型公共建筑。

2.双重框架剪力墙结构：这种结构形式以框架和剪力墙共同承受荷载，适用于对建筑空间要求较高的高层建筑。

3.混合框架剪力墙结构：这种结构形式结合了钢框架和钢筋混凝土剪力墙的优点，具有较高的承载力和抗侧力能力。

四、优缺点分析框架剪力墙结构的优点主要包括：1.空间灵活度高：由于框架和剪力墙的组合，使得室内空间布置更加灵活。

2.强度和刚度较高：能够承受较大的竖向和水平荷载，且抗侧力能力强。

3.抗震性能好：能够有效地吸收地震能量，提高建筑的抗震性能。

4.施工方便：框架和剪力墙的施工可以分开进行，从而加快了施工进度。

框架剪力墙结构的缺点主要包括：1.造价较高：由于使用了大量的钢筋混凝土材料，使得其造价相对较高。

2.设计难度较大：需要对框架和剪力墙进行合理的设计和布置，以满足建筑的使用要求和受力要求。

3.对施工工艺要求较高：需要专业的施工队伍进行施工，以保证结构的施工质量。

五、适用范围与限制框架剪力墙结构适用于高层建筑、大型公共建筑、工业建筑等对空间要求较高且需要承受较大荷载的建筑。

其限制主要在于对施工工艺和材料的要求较高，且不适合于地震烈度较高的地区。

六、设计原则与要求在设计中，框架剪力墙结构应遵循以下原则和要求：1.根据建筑的使用要求和受力要求，合理确定框架和剪力墙的尺寸和布置。

框架剪力墙结构概念框架剪力墙结构是一种常用的建筑结构形式，被广泛应用于高层建筑、工业厂房、地下室等建筑物中。

通过梁柱和剪力墙的相互作用，使整体结构具有抗震、抗风等优良性能，保证了建筑物的安全和稳定。

框架结构是指由柱、梁、连接件等线元组成的空间刚性框架，通过梁柱的连接，构成了整体的承重结构。

框架结构主要承受垂直荷载，如自重、使用荷载等，而无法有效抵抗水平力，如地震力和风力等。

为了增强结构的整体稳定性和抗震性能，通常在建筑的纵、横向位置设置剪力墙。

剪力墙是由混凝土或钢结构构成的垂直墙体，在建筑结构中起到抵抗水平力作用的主要承载元件。

剪力墙的作用原理是通过从一个结构部分传递水平力到另一个结构部分，使整个结构体系形成一个稳定的整体。

其构造和形式灵活多样，常见的有筒型壳体墙、板型剪力墙、核心筒剪力墙等。

框架剪力墙结构的设计和施工需要综合考虑多个方面因素。

首先是结构的受力分析和设计，包括求取构件截面尺寸和布置、确定剪力墙的位置和布置方式等。

在抗震设计中，需要根据当地的地震烈度、土质条件、建筑高度等因素，采用合适的抗震措施，如增加剪力墙的数量和强度、设置剪刀撑、拉杆等。

其次是剪力墙的施工工艺和质量控制。

在施工中，需要保证剪力墙的几何尺寸和形状的精确度，避免墙体的变形和开裂。

同时，施工过程中还需要考虑剪力墙与框架节点的连接，保证节点的刚度和强度，确保整个结构的力学性能。

最后是剪力墙结构的监测和维护。

在建筑物投入使用后，需要定期进行结构的检查和监测，及时发现并修复可能存在的安全隐患。

对于老旧建筑或发生地震等特殊情况下，还需要进行结构的加固和防护，增强剪力墙和框架结构的承载能力。

总之，框架剪力墙是一种常用的建筑结构形式，具有较好的抗震、抗风等性能。

通过合理的设计、科学的施工和有效的监测维护，可以确保建筑物的结构安全和稳定。

但需要注意的是，每个具体的项目都存在不同的工程条件和要求，因此在实际应用中，需要根据具体情况进行综合考虑和设计。

框架—剪力墙结构框架—剪力墙结构
1.引言
1.1 背景
1.2 目的
1.3 范围
2.剪力墙结构概述
2.1 定义
2.2 基本原理
2.3 优点和缺点
2.4 典型应用领域
3.剪力墙结构设计
3.1 承载力计算
3.1.1 墙体受剪计算
3.1.2 墙体受压计算
3.1.3 墙体稳定计算
3.2 剪力墙布置
3.2.1 剪力墙的位置和数量确定 3.2.2 剪力墙的间距和尺寸确定 3.3 剪力墙材料选择
3.3.1 砖剪力墙
3.3.2 钢筋混凝土剪力墙
4.剪力墙结构施工
4.1 施工准备
4.1.1 安全措施
4.1.2 施工设备准备
4.2 剪力墙施工工序
4.3 施工注意事项
4.3.1 墙体施工质量控制
4.3.2 墙体连接和固定
5.剪力墙结构验收与维护
5.1 剪力墙验收要点
5.1.1 外观检查
5.1.2 抗震性能验收
5.2 剪力墙维护
5.2.1 剪力墙防水处理
5.2.2 隐蔽工程质量记录
6.结论
附件：
(根据具体情况列出本文档所涉及的附件清单，如施工图纸、设计计算书、质量检测报告等)
法律名词及注释：
(列出本文档所涉及的法律名词并进行解释，确保读者理解文档内容时对相关法律概念的准确理解)。

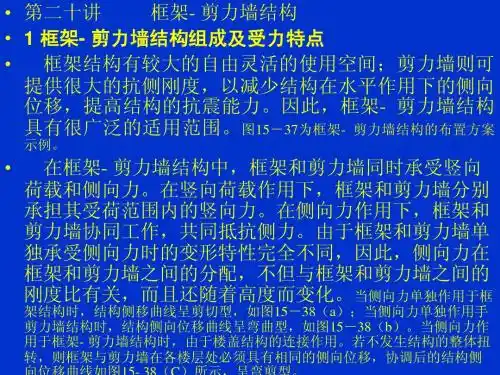

框架—剪力墙结构一、受力特点如前所述，框架—剪力墙结构是由框架和剪力墙两类抗侧力单元组成，这两类抗侧力单元的变形和受力特点不同。

剪力墙的变形以弯曲型为主(图5-44a)，框架的变形以剪切型为主(图5—44b)。

在框—剪结构中，框架和剪力墙由楼盖连接起来而共同变形，其协同变形曲线如图5-45所示。

图5-44 框架—剪力墙结构的变形特点图5-45 框架—剪力墙结构的变形曲线框—剪结构协同工作时，由于剪力墙的刚度比框架大得多，因此剪力墙负担大部分水平力；另外，框架和剪力墙分担水平力的比例，房屋上部、下部是变化的(图5-46)。

在房屋下部，由于剪力墙变形增大，框架变形减小，使得下部剪力墙担负更多剪力，而框架下部担负的剪力较少。

在上部，情况恰好相反，剪力墙担负外载减小，而框架担负剪力增大。

这样，就使框架上部和下部所受剪力均匀化。

从协同变形曲线可以看出，框架结构的层间变形在下部小于纯框架，在上部小于纯剪力墙，因此各层的层间变形也将趋于均匀化。

图5-46 框架—剪力墙结构的剪力分配二、设计规定与构造措施(一)混凝土强度等级为保证结构的承载能力和变形能力，框架—剪力墙结构的框架梁、柱和节点的混凝土等级，按一级抗震设计时不应低于C30，按二、三级抗震设计时不应低于C20。

非抗震设计，框架—剪力墙的混凝土强度等级不宜低于C20。

(二)房屋的高度及高宽比限值现浇钢筋混凝土剪力墙结构房屋的高度及高宽比限值见表5—3、表5-4。

(三)抗震等级现浇钢筋混凝土剪力墙结构房屋的抗震等级见表5—5、表5—6。

(四)剪力墙的布置一般情况下，剪力墙布置在竖向荷载较大处、平面形状变化处以及楼梯间和电梯间。

考虑到施工时支模的困难，一般不在抗震缝两侧同时设置剪力墙。

在楼电梯间楼板开大洞，削弱严重，特别是在端角和凹凸角处设置楼电梯间时受力更为不利，所以采用剪力墙形成楼电梯竖井是加强的有效措施。

纵横向剪力墙，宜合并布置为L形、T形、口字形，使纵墙可以作为横墙的翼缘，或横墙作为纵墙的翼缘，从而提高其强度和刚度。

建筑结构：什么是框架剪力墙
在介绍什么是框架剪力墙结构之前，我们先来了解什么是剪力墙结构。

剪力墙又称抗风墙或抗震墙，主要作用是在房屋建筑中承受风荷载或地震作用引起的水平荷载，防止结构剪切破坏，分为平面剪力墙和立体剪力墙，一般用钢筋混凝土和现浇钢筋混凝土筑成。

再来了解下框架结构。

框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。

结构的房屋墙体不承重，仅起到围护和分隔作用。

那框架剪力墙结构又是怎么样的呢？框架剪力墙结构也称框剪结构，从字面上讲就是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，受力特点是由框架和剪力墙结构两种不同的抗侧力结构组成的受力形式，框架与剪力墙的相互作用力使整个框架剪力墙结构更加的稳固。
