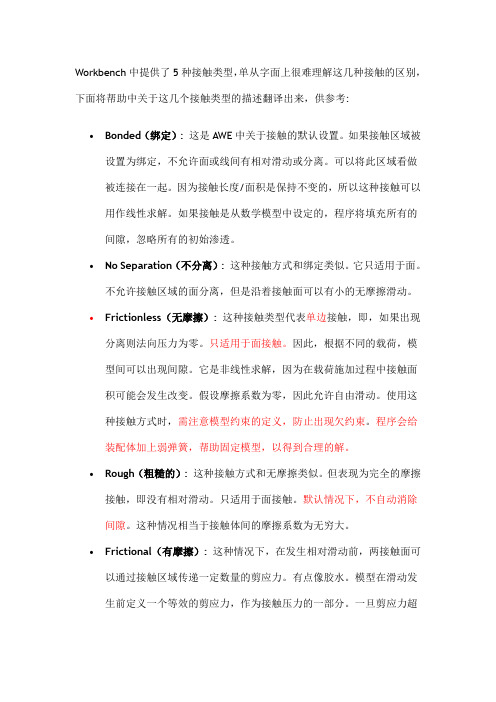

Workbench中提供了5种接触类型，单从字面上很难理解这几种接触的区别，下面将帮助中关于这几个接触类型的描述翻译出来，供参考:∙Bonded（绑定）: 这是AWE中关于接触的默认设置。
如果接触区域被设置为绑定，不允许面或线间有相对滑动或分离。
可以将此区域看做被连接在一起。
因为接触长度/面积是保持不变的，所以这种接触可以用作线性求解。
如果接触是从数学模型中设定的，程序将填充所有的间隙，忽略所有的初始渗透。
∙No Separation（不分离）: 这种接触方式和绑定类似。
它只适用于面。
不允许接触区域的面分离，但是沿着接触面可以有小的无摩擦滑动。
∙Frictionless（无摩擦）: 这种接触类型代表单边接触，即，如果出现分离则法向压力为零。
只适用于面接触。
因此，根据不同的载荷，模型间可以出现间隙。
它是非线性求解，因为在载荷施加过程中接触面积可能会发生改变。
假设摩擦系数为零，因此允许自由滑动。
使用这种接触方式时，需注意模型约束的定义，防止出现欠约束。
程序会给装配体加上弱弹簧，帮助固定模型，以得到合理的解。
∙Rough（粗糙的）: 这种接触方式和无摩擦类似。
但表现为完全的摩擦接触，即没有相对滑动。
只适用于面接触。
默认情况下，不自动消除间隙。
这种情况相当于接触体间的摩擦系数为无穷大。
∙Frictional（有摩擦）: 这种情况下，在发生相对滑动前，两接触面可以通过接触区域传递一定数量的剪应力。
有点像胶水。
模型在滑动发生前定义一个等效的剪应力，作为接触压力的一部分。
一旦剪应力超过此值，两面将发生相对滑动。
只适用于面接触。
摩擦系数可以是任意非负值。
上面的描述确实有点难以理解，结合自己的理解，简单地总结一下，有不妥的地方，欢迎提出:- Bonded 无相对位移。
就像共用节点一样。
- No seperation 法向不分离，切向可以有小位移。
后面三种为非线性接触- Frictionless 法向可分离，但不渗透，切向自由滑动- Rough 法向可分离，不渗透，切向不滑动- Frictional 法向可分离，但不渗透，切滑动，有摩擦力。

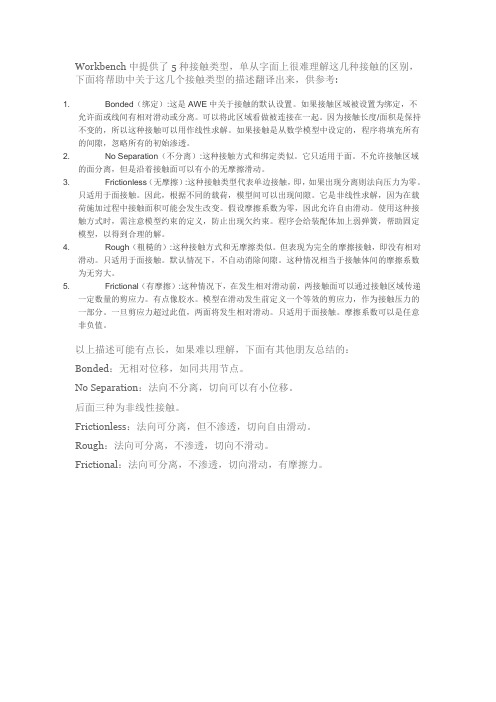

Workbench中提供了5种接触类型，单从字面上很难理解这几种接触的区别，下面将帮助中关于这几个接触类型的描述翻译出来，供参考:1. Bonded（绑定）:这是AWE中关于接触的默认设置。
如果接触区域被设置为绑定，不允许面或线间有相对滑动或分离。
可以将此区域看做被连接在一起。
因为接触长度/面积是保持不变的，所以这种接触可以用作线性求解。
如果接触是从数学模型中设定的，程序将填充所有的间隙，忽略所有的初始渗透。
2. No Separation（不分离）:这种接触方式和绑定类似。
它只适用于面。
不允许接触区域的面分离，但是沿着接触面可以有小的无摩擦滑动。
3. Frictionless（无摩擦）:这种接触类型代表单边接触，即，如果出现分离则法向压力为零。
只适用于面接触。
因此，根据不同的载荷，模型间可以出现间隙。
它是非线性求解，因为在载荷施加过程中接触面积可能会发生改变。
假设摩擦系数为零，因此允许自由滑动。
使用这种接触方式时，需注意模型约束的定义，防止出现欠约束。
程序会给装配体加上弱弹簧，帮助固定模型，以得到合理的解。
4. Rough（粗糙的）:这种接触方式和无摩擦类似。
但表现为完全的摩擦接触，即没有相对滑动。
只适用于面接触。
默认情况下，不自动消除间隙。
这种情况相当于接触体间的摩擦系数为无穷大。
5. Frictional（有摩擦）:这种情况下，在发生相对滑动前，两接触面可以通过接触区域传递一定数量的剪应力。
有点像胶水。
模型在滑动发生前定义一个等效的剪应力，作为接触压力的一部分。
一旦剪应力超过此值，两面将发生相对滑动。
只适用于面接触。
摩擦系数可以是任意非负值。
以上描述可能有点长，如果难以理解，下面有其他朋友总结的：Bonded：无相对位移，如同共用节点。
No Separation：法向不分离，切向可以有小位移。
后面三种为非线性接触。
Frictionless：法向可分离，但不渗透，切向自由滑动。
Rough：法向可分离，不渗透，切向不滑动。
第三章接触简介Workbench –Mechanical 结构非线性章节概述Training Manual •本章介绍实体接触:–假定用户在这章前已掌握第2章非线性结构.•介绍的具体课题是:A.接触基本概念B B.接触公式C.刚度和渗透D.作业3AE.Pinball 区域F.对称与反对称G.接触结果后处理H.作业3B•本章描述的性能通常适用于ANSYS Structural或以上的licenseA. 基本概念Training Manual 接触:•两独立表面相互接触并相切，则称之为接触.•一般物理意义上, 接触的表面包含如下特性:–不会渗透.–可传递法向压缩力和切向摩擦力.–通常不传递法向拉伸力.•可自由分离和互相移动.•接触是状态改变非线性. 也就是说, 系统刚度取决于接触状态, 即part之间是接触或分离.... 基本概念Training Manual 接触区域如何计算:•物理上，接触体间不相互渗透. 因此, 程序必须建立两表面间的相互关系以阻止分析中的相互穿透.分析中的相穿透–程序阻止渗透, 称为强制接触协调性.Workbench Mechanical提供几种不同接触公式来在接触界面强制协调性.–Workbench MechanicalF当接触协调性不被强制时会发生渗透.FTargetContactTraining ManualB. 接触公式•对非线性实体表接触, 可使用罚函数或增强拉格朗日公式:–两种方法都是基于罚函数方程:这里对于个有限的接触力存在个接触刚度的的概念接触刚npenetratio normal normal x k F =–这里对于一个有限的接触力F normal , 存在一个接触刚度的k normal 的概念，接触刚度越高，穿透量x penetration 越小，如下图所示–对于理想无限大的k , 零穿透. 但对于罚函数法，这在数值计算中是不可能normal ,零，但是只要x penetration 足够小或可忽略，求解的结果就是精确的。

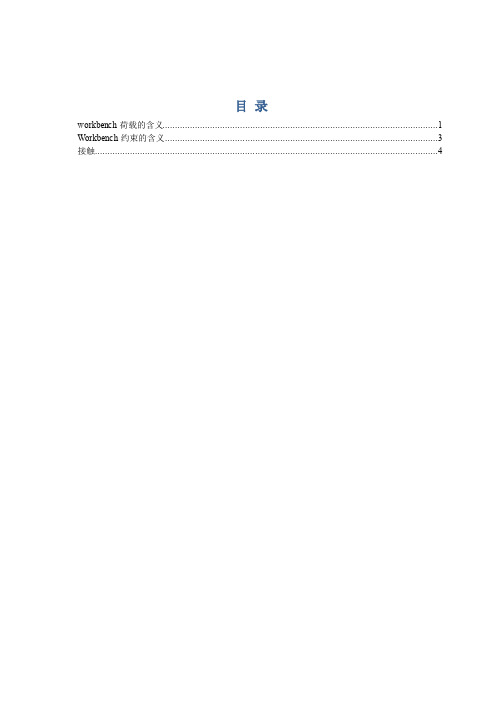

目录workbench荷载的含义 (1)Workbench约束的含义 (3)接触 (4)workbench荷载的含义1）方向载荷对大多数有方向的载荷和支撑，其方向多可以在任意坐标系中定义：–坐标系必须在加载前定义而且只有在直角坐标系下才能定义载荷和支撑的方向.–在Details view中, 改变“Define By”到“Components”. 然后从下拉菜单中选择合适的直角坐标系.–在所选坐标系中指定x, y, 和z分量–不是所有的载荷和支撑支持使用坐标系。
2）加速度（重力）–加速度以长度比上时间的平方为单位作用在整个模型上。
–用户通常对方向的符号感到迷惑。
假如加速度突然施加到系统上，惯性将阻止加速度所产生的变化，从而惯性力的方向与所施加的加速度的方向相反。
–加速度可以通过定义部件或者矢量进行施加。
标准的地球重力可以作为一个载荷施加。
–其值为9.80665 m/s2 （在国际单位制中）–标准的地球重力载荷方向可以沿总体坐标轴的任何一个轴。
–由于“标准的地球重力”是一个加速度载荷，因此，如上所述，需要定义与其实际相反的方向得到重力的作用力。
3）旋转速度旋转速度是另一个可以实现的惯性载荷–整个模型围绕一根轴在给定的速度下旋转–可以通过定义一个矢量来实现，应用几何结构定义的轴以及定义的旋转速度–可以通过部件来定义，在总体坐标系下指定初始和其组成部分–由于模型绕着某根轴转动，因此要特别注意这个轴。
–缺省旋转速度需要输入每秒所转过的弧度值。
这个可以在路径“Tools > Control Panel >Miscellaneous > Angular V elocity” 里改变成每分钟旋转的弧度(RPM)来代替。
4）压力载荷：–压力只能施加在表面并且通常与表面的法向一致–正值代表进入表面（例如压缩）；负值代表从表面出来（例如抽气等）–压力的单位为每个单位面积上力的大小5）力载荷：–力可以施加在结构的最外面，边缘或者表面。
ANSYSWorkbench中的几种载荷的含义ANSYS Workbench 中的几种载荷的含义2010-10-29 22:03 字号:小大我要评论(0)1) 方向载荷对大多数有方向的载荷和支撑，其方向多可以在任意坐标系中定义：–坐标系必须在加载前定义而且只有在直角坐标系下才能定义载荷和支撑的方向.–在Details view中, 改变“Define By”到“Components”. 然后从下拉菜单中选择合适的直角坐标系.–在所选坐标系中指定x, y, 和z分量–不是所有的载荷和支撑支持使用坐标系。
2) 加速度 (重力)–加速度以长度比上时间的平方为单位作用在整个模型上。
–用户通常对方向的符号感到迷惑。
假如加速度突然施加到系统上，惯性将阻止加速度所产生的变化，从而惯性力的方向与所施加的加速度的方向相反。
–加速度可以通过定义部件或者矢量进行施加。
标准的地球重力可以作为一个载荷施加。
–其值为9.80665 m/s2 (在国际单位制中)–标准的地球重力载荷方向可以沿总体坐标轴的任何一个轴。
–由于“标准的地球重力”是一个加速度载荷，因此，如上所述，需要定义与其实际相反的方向得到重力的作用力。
3) 旋转速度旋转速度是另一个可以实现的惯性载荷–整个模型围绕一根轴在给定的速度下旋转–可以通过定义一个矢量来实现，应用几何结构定义的轴以及定义的旋转速度–可以通过部件来定义，在总体坐标系下指定初始和其组成部分–由于模型绕着某根轴转动，因此要特别注意这个轴。
–缺省旋转速度需要输入每秒所转过的弧度值。
这个可以在路径“Tools > Control Panel >Miscellaneous > AngularVelocity” 里改变成每分钟旋转的弧度(RPM)来代替。
4) 压力载荷：–压力只能施加在表面并且通常与表面的法向一致–正值代表进入表面 (例如压缩) ；负值代表从表面出来 (例如抽气等)–压力的单位为每个单位面积上力的大小5) 力载荷：–力可以施加在结构的最外面，边缘或者表面。
Workbench荷载约束接触定义目录workbe nch荷载的含义................................................................................错误！未定义书签。
Workbe nch约束的含义...............................................................................错误！未定义书签。
接触...........................................................................................................错误！未定义书签。
workbe nch荷载的含义1）方向载荷对大多数有方向的载荷和支撑，其方向多可以在任意坐标系中定义：–坐标系必须在加载前定义而且只有在直角坐标系下才能定义载荷和支撑的方向.–在Detai ls view中,改变“DefineBy”到“Compon ents”.然后从下拉菜单中选择合适的直角坐标系.–在所选坐标系中指定x, y, 和z分量–不是所有的载荷和支撑支持使用坐标系。
2）加速度（重力）–加速度以长度比上时间的平方为单位作用在整个模型上。
–用户通常对方向的符号感到迷惑。
假如加速度突然施加到系统上，惯性将阻止加速度所产生的变化，从而惯性力的方向与所施加的加速度的方向相反。
–加速度可以通过定义部件或者矢量进行施加。
标准的地球重力可以作为一个载荷施加。
–其值为9.80665m/s2 （在国际单位制中）–标准的地球重力载荷方向可以沿总体坐标轴的任何一个轴。
–由于“标准的地球重力”是一个加速度载荷，因此，如上所述，需要定义与其实际相反的方向得到重力的作用力。
ANSYSWorkbench常⽤接触属性及选项设置⽅法介绍在之前发布的ANSYS Workbench定义部件接触关系的三种⽅式⼀⽂中，已经向读者介绍了在ANSYS Workbench中指定接触关系的三种⽅法。
⽆论采⽤此⽂中何种⽅式创建接触关系，都会在Project树的Connection分⽀下建⽴⼀个Contacts分⽀，在Contacts分⽀下列出具体的接触对分⽀Contact Region。
对于每⼀个Contact Region分⽀，需要在其Details中设置相关的属性选项如下图所⽰。
常⽤的接触属性包括⽬标⾯和接触⾯设置、Type(接触类型)、Behavior(⾏为)、Formulation(算法)、Normal Stiffness(法向刚度)、Pinball Region(接触影响范围)等。
下⾯对这些接触属性或选项的意义进⾏讲解。
(1)接触⾯与⽬标⾯对于⾃动创建的接触⽆需再指定接触⾯和⽬标⾯，⽽对于⼿⼯创建的接触，在其Details列表中的Contact和Target区域中需要分别选择要创建接触关系的两侧部件的表⾯，并分别点Apply确认。
(2)接触类型属性接触的类型通过Type选项来指定，⽬前常见的接触类型有bonded(绑定)、No Separation(法向不分离)、Frictionless(光滑)、Frictional(有摩擦)、Rough(粗糙)等。
这些可以在Type选项中进⾏指定，其中后⾯三种类型属于⾮线性接触类型。
(3)接触⾏为属性接触⾏为可通过Behavior进⾏设置，主要是Asymmetric(⾮对称接触)、Symmetric(对称接触)、Automatic Asymmetric(⾃动⾮对称接触)。
⼀个Contact Region包含⼀个⽬标⾯和⼀个接触⾯，如果接触界⾯的两侧互为接触⾯和⽬标⾯，即所谓接触是对称的，否则是⾮对称的。
(4)接触的算法接触的算法通过Formulation选项设置，可选择的算法包括Augmented Lagrange、PurePenalty、MPC、Normal Lagrange等，对于连接多个部件的装配体接触⼀般多采⽤MPC算法。
workbench 中的几种荷载的含义1）方向载荷对大多数有方向的载荷和支撑，其方向多可以在任意坐标系中定义：–坐标系必须在加载前定义而且只有在直角坐标系下才能定义载荷和支撑的方向.–在Details view中, 改变“Define By”到“Components”. 然后从下拉菜单中选择合适的直角坐标系.–在所选坐标系中指定x, y, 和z分量–不是所有的载荷和支撑支持使用坐标系。
2）加速度（重力）–加速度以长度比上时间的平方为单位作用在整个模型上。
–用户通常对方向的符号感到迷惑。
假如加速度突然施加到系统上，惯性将阻止加速度所产生的变化，从而惯性力的方向与所施加的加速度的方向相反。
–加速度可以通过定义部件或者矢量进行施加。
标准的地球重力可以作为一个载荷施加。
–其值为9.80665 m/s2 （在国际单位制中）–标准的地球重力载荷方向可以沿总体坐标轴的任何一个轴。
–由于“标准的地球重力”是一个加速度载荷，因此，如上所述，需要定义与其实际相反的方向得到重力的作用力。
3）旋转速度旋转速度是另一个可以实现的惯性载荷–整个模型围绕一根轴在给定的速度下旋转–可以通过定义一个矢量来实现，应用几何结构定义的轴以及定义的旋转速度–可以通过部件来定义，在总体坐标系下指定初始和其组成部分–由于模型绕着某根轴转动，因此要特别注意这个轴。
–缺省旋转速度需要输入每秒所转过的弧度值。
这个可以在路径“Tools > Control Panel>Miscellaneous > AngularVelocity” 里改变成每分钟旋转的弧度(RPM)来代替。
4）压力载荷：–压力只能施加在表面并且通常与表面的法向一致–正值代表进入表面（例如压缩）；负值代表从表面出来（例如抽气等）–压力的单位为每个单位面积上力的大小5）力载荷：–力可以施加在结构的最外面，边缘或者表面。
–力将分布到整个结构当中去。
这就意味着假如一个力施加到两个同样的表面上，每个表面将承受这个力的一半。
目录workbench荷载的含义 (1)Workbench约束的含义 (3)接触 (4)workbench荷载的含义1）方向载荷对大多数有方向的载荷和支撑，其方向多可以在任意坐标系中定义：–坐标系必须在加载前定义而且只有在直角坐标系下才能定义载荷和支撑的方向.–在Details view中, 改变“Define By”到“Components”. 然后从下拉菜单中选择合适的直角坐标系.–在所选坐标系中指定x, y, 和z分量–不是所有的载荷和支撑支持使用坐标系。
2）加速度（重力）–加速度以长度比上时间的平方为单位作用在整个模型上。
–用户通常对方向的符号感到迷惑。
假如加速度突然施加到系统上，惯性将阻止加速度所产生的变化，从而惯性力的方向与所施加的加速度的方向相反。
–加速度可以通过定义部件或者矢量进行施加。
标准的地球重力可以作为一个载荷施加。
–其值为9.80665 m/s2 （在国际单位制中）–标准的地球重力载荷方向可以沿总体坐标轴的任何一个轴。
–由于“标准的地球重力”是一个加速度载荷，因此，如上所述，需要定义与其实际相反的方向得到重力的作用力。
3）旋转速度旋转速度是另一个可以实现的惯性载荷–整个模型围绕一根轴在给定的速度下旋转–可以通过定义一个矢量来实现，应用几何结构定义的轴以及定义的旋转速度–可以通过部件来定义，在总体坐标系下指定初始和其组成部分–由于模型绕着某根轴转动，因此要特别注意这个轴。
–缺省旋转速度需要输入每秒所转过的弧度值。
这个可以在路径“Tools > Control Panel >Miscellaneous > Angular V elocity” 里改变成每分钟旋转的弧度(RPM)来代替。
4）压力载荷：–压力只能施加在表面并且通常与表面的法向一致–正值代表进入表面（例如压缩）；负值代表从表面出来（例如抽气等）–压力的单位为每个单位面积上力的大小5）力载荷：–力可以施加在结构的最外面，边缘或者表面。
–力将分布到整个结构当中去。
这就意味着假如一个力施加到两个同样的表面上，每个表面将承受这个力的一半。
力单位为质量乘以长度比上时间的平方。
–力可以通过定义矢量，大小以及分量来施加。
6）轴承载荷:–螺栓载荷仅适用于圆柱形表面。
其径向分量将根据投影面积来分布压力载荷。
径向压力载荷的分布如下图所示。
轴向载荷分量沿着圆周均匀分布。
–一个圆柱表面只能施加一个螺栓载荷。
假如一个圆柱表面切分为两个部分，那么在施加螺栓载荷的时候一定要保证这两个柱面都要选中。
–载荷的单位同力的单位–螺栓载荷可以通过矢量和幅值或者部件来定义。
7）力矩载荷:–对于实体，力矩可以施加在任意表面–假如选择了多个表面，那么力矩将分摊在这些表面上。
–力矩可以用矢量及其大小或者分量来定义。
当用矢量表示时，其遵守右手法则。
–在实体表面，力矩也可以施加在顶点或边缘，这与通过矢量或部件定义的以表面为基础的力矩类似。
–力矩的单位为力乘上长度。
8）远端载荷:–允许用户在面或者边上施加偏置的力–用户设定力的初始位置（利用顶点，圆或者x,y,z的坐标）–力可以通过向量和幅值或者分量来定义–这个在面上将得到一个等效的力加上由于偏置的力所引起的力矩–这个力分布在表面上，但是包括了由于偏置力而引起的力矩–力的单位为质量*长度/时间29）螺栓载荷：–在圆柱形截面上施加预紧载荷以模拟螺栓连接；–施加预紧载荷（力）或者位移（长度）为初始条件；–顺序加载会出现其他选项；在静力分析中预紧载荷施加在初始求解中，而其他载荷施加在子步求解中；–注意，这样的两步顺序是自动而且明显的。
• 在第二步求解时，螺栓连接会自动被锁死；• 除第一步求解以外，在顺序求解的每一步中你可以选择是否打开螺栓连接；螺栓连接注意：–只能在3D模拟中采用；–能够运用到圆柱形表面或者实体，对于实体需要一个以z轴为主方向的局部坐标系；–在螺栓连接处推荐单元细化（螺栓长度方向上的单元数必须大于1）。
Workbench约束的含义1）固定约束:–在顶点，边缘或面上约束所有的自由度–对于实体，限制x,y和z的平移–对于壳和梁，限制x,y和z的平移和转动2）给定位移:–在顶点，边缘或面上给定已知的位移–允许在x,y和z方向给予强制位移–输入“0”代表此方向上即被约束–不设定某个方向的值则意味着实体在这个方向上自由运动3）无摩擦约束:–在面上施加法向约束–对于实体，这个约束可以用施加一个对称边面界条件来实现，因为对称面等同于法向约束4）圆柱面约束:–施加在圆柱表面–用户可以指定是轴向，径向或者切向约束–仅仅适用于小变形（线性）分析5）仅有压缩的约束:–在任何给定的表面可以施加法向仅有压缩的约束。
这个约束仅仅限制这个表面在约束的法向正方向移动。
–解释这个约束的一种方法就是将它想象为一个“刚性”结构，它与选择的表面有相同的形状。
注意到这些接触（压缩）面事先不知道。
–可以在一个圆柱面上模拟“扣牢的圆柱约束”，这个约束可以适用于7.1版本，但是它是“仅有压缩约束”的一种特例。
如右图所示，显示出了没有变形的圆柱的轮廓。
有压缩力的表面阻止原始圆柱变形，而可伸长的表面自由变形。
–这个需要一个迭代（非线性）求解器来求解。
• 由于事先不知道压缩面的行为，所以需要利用迭代求解器来判断哪个表面显示的是压缩行为6）简单约束:–可以施加在梁或壳体的边缘或者顶点上–限制平移但是所有旋转都是自由的7）固定旋转:–可以施加在壳或量的表面，边缘或者顶点上–约束旋转，但是平移不限制约束总结：约束和接触对都可以归结为边界条件。
– 接触对模拟在两个已知模型之间的一个“柔性”边界条件– 固定约束在被模拟部件之间提供一个“刚性”边界条件，刚性的 固定部件不必建立模型。
• 假如对部件A 和B 之间连接比较感兴趣，那么就要考虑两个部分是否都需要分析（通过接触）或者仅提供部件B 对A 的影响的固定约束是否足够。
– 换句话说，部件B 相对于A 来说是…刚性的‟？假如是的话，可以仅仅模拟对部件A 的一个固定约束。
假如不是则需要模拟两者之间的摩擦。
8）热载荷:模型当中，温度会引起热膨胀 – 热应变计算如下式:εth x =εth y=εth z=α(T −T ref )其中α是热膨胀系数（CTE ）, T ref 是热应变为零时的参考温度，T 是施加的温度，εth 是热应变。
– 热应变自身不会引起应力。
而当约束、温度梯度或者热膨胀系数不相匹配是才会产生应力。
– CTE 在“Engineering” 下拉菜单中定义并且其单位为单位温度下的应变 – 参考温度在“Environment”下拉菜单下定义。
热载荷可以施加在模型上：– 任何温度载荷都可以施加– DS 通常首先进行热分析，然后在结构分析时将计算所得的温度域作为载荷输入。
接触1）装配体——实体接触当输入实体的组合体时，两个实体之间自动生成接触。
– 面对面接触允许在两个实体边界上的不匹配的单元划分– 用户可以在“Contact” 菜单下，指定探测自动接触距离的滑块来控制容差 在DS 中，在每个接触对中都要定义目标面和接触面。
– 接触区域的其中一个表面构成“接触”面，此区域的另一个表面构成“目标”面。
– 接触中利用目标面的渗透量（在给定容差范围内）来限制接触面上的积分点。
但是其相反的情况是不正确的。
• 当一个面为目标面而另一个面为接触面时称为不对称接触。
而当两面都为接触面或者目标面时则称为对称接触，因为任何一边都可以渗透到另一边。
• 在缺省情况下，DS 对组合体定义的是对称接触。
对于ANSYS Professional licenses 以及结构模块，用户需要根据上述介绍将其改变成非对称接触。
四种接触类型可供选择：–绑定的和不分离的接触是最基础的线性行为，仅仅需要一次迭代–无摩擦以及粗糙接触是非线性行为，需要多次迭代。
但是，需要注意的是仍然利用了小变形理论的假设。
• 当需要利用这些选项时，可以在相应的菜单下设定“Actual Geometry (and Specified Offset)” 或“Adjusted to Touch”，其中允许用户调整ANSYS模型的间隙到…刚刚接触‟ 的位置• 对于高级用户，接触的另外一些选项可以进行修改–方程式可以从“Pure Penalty” 修改到“Augmented Lagrange” ，“MPC”或“Normal Lagrange”.• “MPC” 仅仅适用于绑定的接触•“Augmented Lagrange” 应用于规则的ANSYS模型中–在绑定的接触中，纯粹的罚函数法可以想象为在接触面间施加了十分大的刚度系数来阻止相对滑动。
这个结果是在接触面间的相对滑动可以忽略的情况下得到的。
– MPC 方程当中对接触面间的相对运动定义了约束方程，因此没有相互的滑动。
这个方程经常作为罚函数法的最好的替代。
–pinball region可以自己定义和显示出来• pinball region定义了近距离开放式接触的位置。
而超出pinball region 范围之外的为远距离开放式接触。
• 最初，pinball region 作为十分有效的接触探测器使用，但是它也用于其它方面，例如绑定接触等。
• 对于绑定或者不分离的接触，假如间隙或者渗透小于pinball region，则隙/渗透自动被删除。
• 其它的高级选项将在以后的章节中讨论。
ANSYS Professional1 licenses 及其以上版本支持壳和实体的混合装配体–允许十分复杂的组合体，在应用中利用了壳的优点–更多的接触选项可供用户选择–可以进行接触的后处理操作• 边缘接触是生成接触的一个子集–包括壳面或者实体边的接触，只有定义绑定或不分离的接触类型。
–对于包括壳边缘的接触，只能定义MPC 形式的绑定行为。
• 对于以MPC为基础的绑定接触，用户可以将搜索器设定为目标法向或是pinballregion（这种方法需要给定多点的约束）。
• 假如存在间隙（这在壳的组合体中经常出现），pinball region 可以用来作为探测越过间隙的接触探测器。
DS中接触类型及其可供的选项总结如下表所示：–这个表在DS的在线帮助当中也有。
利用这个张表将有助于用户决定哪些选项可供选择。
•焊点提供了一种在不连续位置处连接壳组合体的方式。
– ANSYS DesignSpace licenses不支持壳接触，因此焊点就是唯一定义一个壳组合的方法。
–焊点是在CAD软件中进行定义的。
目前DS只认在DM和UG当中所定义的焊点。
–焊点也可以在DS中生成，但是只能在不连续的顶点处生成。
2）接触结果–对于所选择的有接触单元的实体或者表面接触结果可被要求.– ANSYS中接触单元利用的是接触面和目标面的概念.仅有接触单元可以显示接触结果.以MPC为基础的接触,任何接触的目标面以及以边缘为基础的接触都不显结果.并且线不能显示任何接触结果.• 如果使用不对称和自动不对称，只有接触面上由结果而目标面上结果为零• 如果使用对称接触，接触面和对称面上都会有结果。
