(机械制图)期末考试测试试卷模板

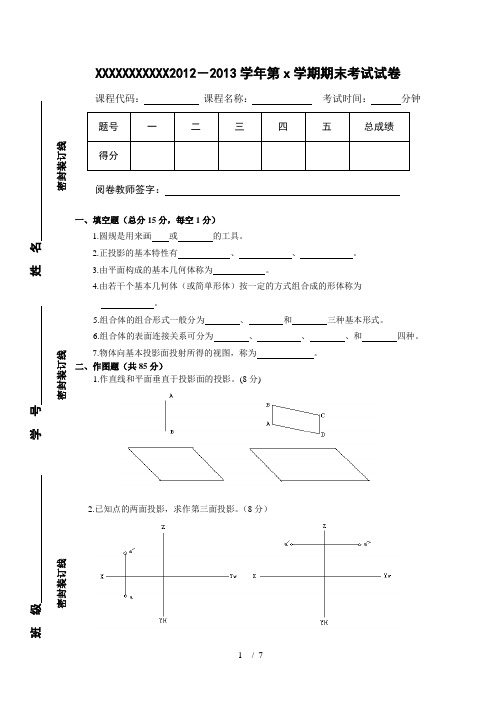

XXXXXXXXXXX2012－2013学年第x 学期期末考试试卷课程代码： 课程名称： 考试时间： 分钟 题号一 二 三 四 五 总成绩得分阅卷教师签字：一、填空题（总分15分，每空1分）1.圆规是用来画 或 的工具。

2.正投影的基本特性有 、 、 。

3.由平面构成的基本几何体称为 。

4.由若干个基本几何体（或简单形体）按一定的方式组合成的形体称为 。

5.组合体的组合形式一般分为 、 和 三种基本形式。

6.组合体的表面连接关系可分为 、 、 、和 四种。

7.物体向基本投影面投射所得的视图，称为 。

二、作图题（共85分）1.作直线和平面垂直于投影面的投影。

(8分)2.已知点的两面投影，求作第三面投影。

（8分）班 级 学 号 姓 名密封装订线 密封装订线 密封装订线3.已知直线的两面投影，求作第三面投影。

（6分）4.已知平面的两面投影，求作第三面投影。

(7分)5.已知圆锥面上A点的正面投影，求其另两个投影。

（8分）7.已知凹槽的三视图，画出它的正等轴测图。

（8分）8.已知物体的三视图，画出它的正等轴测图。

（10分）10.已知物体的两视图，补画第三视图。

（12分）机械制图（B）卷参考答案一、填空题（总分15分，每空1分）1.圆圆弧2.真实性积聚性类似性3.平面体4.组合体5.叠加型切割型综合型6.平齐不平齐相交相切7.基本视图二、作图题(总分85分）1.2.3.4.5.6.7.8.9 .10.。

(期末考试必备)(2)
机械工程系机电产品营销与外贸专业画法几何及机械制图课程
班级姓名学号得分
一、作水平线AB的三面投影。

已知点A距H面为15，距V面为5，距W面为10，AB 与V面夹角为30°，实长为30，点B在点A的左前方。

(10分)
Z
o
X Y W
Y H
二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

(12分)
三、根据已知视图补画第三视图或视图中所缺的图线。

(16分，每题8分) 1．
2．
四、在指定位置将主视图画成全剖视图。

(12分)
五、在指定位置画出剖面图(键槽深3mm)。

(8分)
六、改正双头螺柱连接中的错误画法。

(12分)
七、画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。

(10分)
八、读零件图并回答下列问题。

(20分)
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M8—7H的含义。

5．标出各剖视图的剖切平面位置。

6．说明符号。

《机械制图（二）》期末考试试卷A、4种B、5种C、6种D、7种2、下列各代号的图纸幅面，尺寸最小的是：（）A、A1B、A2C、A4D、A03、国家标准规定了字体号数有多少种（）A、12种B、10种C、9种D、8种4、5号字体指字体的高度是（）A、3.5B、5C、7D、105、下面缩小的比例是（）A、1：2B、2：1C、5：1D、1：16、国家标准规定的图线种类有（）A、6种B、8种C、10种D、12种7、轴线用下列的哪一种图线形式来表示（）A、粗实线B、双点画线C、细点画线D、细虚线8、线性尺寸的数字标注应尽量避免的角度范围是：（）A、55°B、45°C、40°D、30°9、点在正面投影、水平投影、侧面投影分别用的标记是（）A、一撇、没有撇、二撇B、一撇、二撇、三撇C、二撇、一撇、没有撇D、三撇、二撇、一撇10、在左视图中不能反映物体的方位尺寸是：（）A、上、下B、左、右C、前、后11、斜度是以直角三角形的( )的比例来表示,写成1：n形式。

A、一直角边与斜边；B、斜边与任意直角边；C、两直角边12、三投影轴中的OX（或称X）轴代表物体（）方向的尺寸。

A、长度B、高度C、宽度13、正平线表示与直线平行的投影面是。

（）A、水平投影面B、正面投影面C、侧面投影面14、侧垂面表示其在侧面投影面的投影具有（）A、真实性B、类似性C、积聚性15、两个相同直径圆柱正交时的相贯线是一个（）A、平面曲线B、空间直线C、空间曲线16、确定各基本形体相对位置的尺寸是（）A、定形尺寸B、定位尺寸C、总体尺寸17、下列正确的说法应该是：（）A、机件的真实大小不应以图上所注的尺寸数值为依据；B、机件的真实大小与图形的比例及绘图的准确度有关；C、在同一张图样中，相同尺寸一般只标注一次；D、图样中若采取其他度量单位，不须另外注明。

18、在局部视图和斜视图中用来表示断裂边界的图线是 ( )A、粗实线；B、虚线；C、细点画线；D、波浪线19、正等轴测图轴间角的角度都一样，应为（）A、90°；B、135°；C、100°；D、120°20、斜二轴测图轴间角∠XOZ的角度是（）A、120°B、135°C、120°D、90°21、旋转视图需画旋转符号，其方向与实际旋转方向应该（）A、相一致B、相反C、随便22、剖视图中的剖面线是与水平线成45交角的（）A、粗实线B、细实线C、细点画线D、波浪线23、半剖视图主要用于内、外形状均需表达的（）A、对称零件B、不对称零件C、接近对称24、对较长的机件可以采用折断画法，其断开部分用（）A、细实线B、点画线C、波浪线或双点画线25、仅仅画出断面的形状，这种图形叫做 （ ） A 、剖视图 B 、断面图 C 、视图26、画在视图轮廓之内的断面图称为 （ ） A 、斜视图 B 、移出断面图 C 、重合断面图二、判断题：（对的打√，错的打×）（每题1分共15分）1、点的三面投影都是点。

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

徐州师范大学考试试卷(1)含答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

XZY HY WOaaabbb二、作平面四边形ABCD 的投影。

三、完成下列各形体的投影。

2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

机电专业一年级《机械制图》期末试题班级学号姓名一、填空题（50×1分=50分）1、螺纹的五要素是、、、、。

只有当内、外螺纹的五要素时，它们才能互相旋合。

2．外螺纹的规定画法是：大径用表示，小径用表示，终止线用表示。

在剖视图中，内螺纹的大径用表示，小径用表示，终止线用表示。

不可见螺纹孔，其大径、小径和终止线都用表示。

3．一螺纹的标注为M24×1.5，表示该螺纹是螺纹，其大径为，螺距为，旋向为。

粗牙普通螺纹，大径24，螺距3，中、顶径公差带代号都为6g，左旋，中等旋合长度，其螺纹代号为，该螺纹为螺纹。

4．一螺纹的标注为Tr20×8(P4)-7e,是螺纹，是20，为4，线数为线，旋向为旋，7e为公差带代号，旋合长度为等。

5．省略一切标注的剖视图，说明它的剖切平面通过机件的。

6．机器零件按其形体结构的特征一般可分为四大类，它们是、、、。

7．表面粗糙度是评定零件的一项技术指标，常用参数是，其值越小，表面越；其值越大，表面越。

8．配合分为、、三类。

配合的基准制有和两种。

优先选用。

9．一张完整的零件图应包括下列四项内：、、、。

10．图样中的图形只能表达零件的，零件的真实大小应以图样上所注的为依据，与图形的大小及绘图的准确程度关。

11．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。

二、选择题（10×3=30分）1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为（）A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是（）3．下列各图中，合理的钻孔工艺结构是（）A B C D4．正确的内外螺纹旋合画法如图（）A B C D5．在下列四种说法中，选择一种正确的答案。

（）a)A上B下，C左D右b) A 上B 下，C 右 D 左 c) A 下B 上，C 左D 右 d) A 下B 上，C 右D 左6．在下列四种说法中，选择一种正确的答案。

第二学期《机械制图》试卷（B）班级姓名学号一、选择题：（16分）（）1、在一对标准直齿圆柱齿轮啮合的齿轮投影为圆的视图上，分度圆应该（）A、相交B、相切C、平行D、垂直（）2、若采用1∶5的比例，绘制一个直径为40mm的圆，其绘图直径为（）A、8mmB、10mmC、160mmD、200mm（）3、圆锥滚子轴承，其代号为3212，则轴承内孔直径为（）A、12mmB、60mmC、24mmD、48mm（）4．根据主视图选择正确的断面图（）A B C D（）5、截平面倾斜于圆柱的轴线，截平面与圆柱的交线是（）A、圆B、直线C、双曲线D、椭圆（）6、根据物体的主视图和俯视图，选择正确的左视图。

（）（）7、粗牙普通螺纹大径为20，螺距为2.5，中经和顶径公差带代号为5g，其螺纹标注为（）A、M20-5gB、M20×2.5-5gC、M20×2.5-5g5gD、M20-5g5g（）8、下列正确的视图是（）A B C二、补画第三视图（20分）1、2、三、补画三视图中漏缺的线。

（10分）1、2、四、参照立体图，画出物体的三视图。

（10分）五、根据主、俯视图在中间空白线框内将主视图改成全剖视图（10分）六、根据主俯视图，画出正等测图（10分）七、读零件图，并回答下列问题（24分）1、该零件是属于类零件，名称为，所用材料为，主视图采用剖视。

它有向和向尺寸的主要基准，并用“▲”符号标出零件图中此两方向的基准。

（8分）2、釜盖上有个M12的螺纹孔，深是，是分布的，是属于螺纹（粗牙/细牙）。

（4分）3、釜盖上有个形状的槽（可用图形说明），槽宽是，槽上方有直径为的沉孔。

（4分）4、此零件表面质量要求最高的粗糙度代号是，要求最低的粗糙度代号为。

（2分）5、要求φ275圆端面对其轴线的垂直度公差达到0.040mm,请在图中标注。

（3分）6、要求φ122圆孔轴线对φ275圆轴线的同轴度公差为φ0.05mm, 请在图中标注。

Xxxxxxxxxxxx职业教育中心2017秋数控、汽修专业《机械制图》期末试卷注意事项1.考试时间：90分钟。

2.请首先按要求在试卷标封处填写您的班级、姓名、学号。

3.请仔细阅读各种题目的回答要求，在规定位置填写答案。

4.不要在试卷上乱写乱画，不要在标封区填写无关内容。

一、填空题（每题0.5分，共20分）1.工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理及有关规定画出的图形，叫做三视图。

3.三视图之间的投影规律是：主、俯视图___长对正____、主、左视图高平齐、俯、左视图宽相等。

4.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5.已知点A(30、10、20)，则点A距V面为10，距H面为 20，距W面为30。

6.尺规绘图的方法和步骤有，1：画图前的准备工作2：画底稿，3：描深。

4：标注及填写标题栏。

7.尺寸标注中的符号：R 表示半径尺寸，Φ表示直径尺寸。

8.曲面基本体包含：圆柱，圆锥和球体，圆环等基本体。

9.图样中汉字的书写通常采用长仿宋体字体。

10.标注尺寸的四要素尺寸线、尺寸界线尺寸数字和箭头。

11.比例是图形与实物相应要素的线性尺寸之比，在画图时应量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

12．平面图形中的尺寸，按其作用可分为定形尺寸和定位尺寸两类。

13．已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。

二、选择题（每题1分，共10分）1.投影面垂直线有（C）反映实长。

A.一个投影 B．两个投影C.三个投影Ｄ．四个投影2.下列符号中表示强制国家标准的是（C）。

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d18．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；10．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

6.3μm.；后者表示，是由不去二、填空题11．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.12．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

机械制图期末测试题
班级_________ 姓名_________ 成绩_________
一、单项选择题（每题5分）
1、根据主、俯视图选择正确的左视图（）
2、根据主、俯视图选择正确的左视图（）
3、根据主、俯视图选择正确的左视图（）
4、根据主、俯视图选择正确的左视图（）
5、根据主、左视图选择正确的俯视图（）
6、根据主、左视图选择正确的俯视图（）
7、根据主、俯视图选择正确的左视图（）
8、根据主、俯视图选择正确的左视图（）
二、根据轴测图画三视图并标注尺寸（15分）（尺寸在图上量取）
三、根据所给视图，补第三视图（截交线相贯线）（10分）
1、（5分）
2、补画两相交圆柱的俯视图及相贯线（5分）
四、根据两视图补画第三视图，并画出正等轴测图（15分）
五、已知两个形体随便组合画出三视图（至少2个）（10分）
六、根据两视图补画第三视图（10分）。
