VRF空调系统技术要求及参数
以上表格带★的条款投标单位必须响应，否则做无效标处理。
冷却塔技术要求及参数
水泵技术要求及参数
以上表格带★的条款投标单位必须响应，否则做无效标处理。
燃气真空热水锅炉技术要求及参数
以上表格带★的条款投标单位必须响应，否则做无效标处理。
冷水机组主要技术要求及参数
★以上离心及螺杆机组均需提供冷媒、水流开关、减震器、设备低温面保温。
★主机、末端同一品牌，不接受贴牌或代加工，产品工厂生产或测试时，业主
随时到厂监产。
★主机的控制协议需向第三方开放。
以上表格及说明中带★的条款投标单位必须响应，否则做无效标处理。

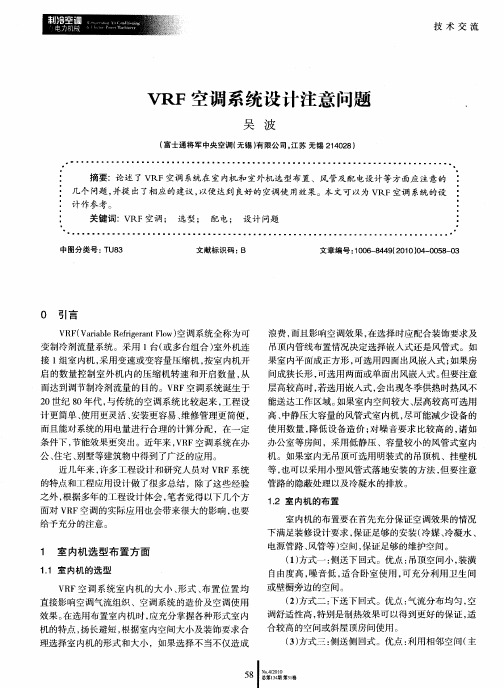

VRF(变制冷剂流量系统)设计应注意的问题摘要根据个人近年来的工程设计体会，觉得以下几个方面对VRF空调的实际应用带来很大的影响，设计时应给予充分的注意。
关键词VRF空调系统；设计；注意问题随着社会的发展，城市建设的不断深入，建筑物对空调系统的设计要求越来越高，近几年来，VRF空调系统由于它具有节能、环保、控制方便等特点得到了越来越多的甲方、设计人员的亲睐，但我们设计人员在工程设计过程中尤其要注意本文所讲述的这几个问题，根据不同工程加以具体分析，设计出合理、节能的VRF空调系统方案。
1 室内机选型布置方面1）室内机的选型。
VRF空调系统室内机的大小、形式、布置位置均直接影响空调气流组织、空调系统的造价及空调使用效果。
在选用布置室内机时，应充分掌握各种形式室内机的特点，扬长避短，根据室内空间大小及装饰要求合理选择室内机的形式和大小，如果选择不当不仅造成浪费，而且影响空调效果，在选择时应配合装饰要求及吊顶内管线布置情况决定选择嵌入式还是风管式。
如果室内平面成正方形，可选用四面出风嵌入式；如果房间成狭长形，可选用两面或单面出风嵌入式。
但要注意层高较高时，若选用嵌入式，会出现冬季供热时热风不能送达工作区域。
如果室内空间较大、层高较高可选用高、中静压大容量的风管式室内机，尽可能减少设备的使用数量，降低设备造价；对噪音要求比较高的，诸如办公室等房间，采用低静压、容量较小的风管式室内机。
如果室内无吊顶可选用明装式的吊顶机、挂壁机等，也可以采用小型风管式落地安装的方法，但要注意管路的隐蔽处理以及冷凝水的排放。
2）室内机的布置。
室内机的布置要在首先充分保证空调效果的情况下满足装修设计要求，保证足够的安装（冷媒、冷凝水、电源管路、风管等）空间，保证足够的维护空间。
方式一：侧送下回式。
优点：吊顶空间小，装潢自由度高，噪音低，适合卧室使用，可充分利用卫生间或壁橱旁边的空间。
方式二：上送上回式。
优点：气流分布均匀，空调舒适性高，特别是制热效果可以得到更好的保证，适合较高的空间或斜屋顶房间使用。
VRF控制器原理简介
VRF控制器是一种用于调节多联机空调系统的控制器，其原理是基于变频技术和智能控制算法。
VRF控制器的主要组成部分包括室内机控制器、室外机控制器、变频器和传感器等。
室内机控制器通过传感器检测室内温度和湿度等参数，并将其反馈给室外机控制器；室外机控制器则通过变频器调节制冷和制热量，以满足室内温度和湿度的要求。
VRF控制器的工作原理是基于多联机空调系统的变频技术。
变频技术可以根据室内外温度和湿度等参数，自动调节制冷和制热量，以达到舒适的室内温度。
同时，VRF控制器还可以根据室内外温度和湿度等参数，自动调节制冷和制热量，以达到节能的目的。
另外，VRF控制器还具有智能控制算法，可以根据室内外环境变化和用户需求，自动调整制冷和制热量，以达到更加舒适和节能的效果。
例如，在室内温度较高时，可以自动降低制冷量，而在室内温度较低时，则可以自动增加制冷量。
总之，VRF控制器通过变频技术和智能控制算法，可以实现多联机空调系统的智能化控制，提高空调系统的舒适性和节能性。

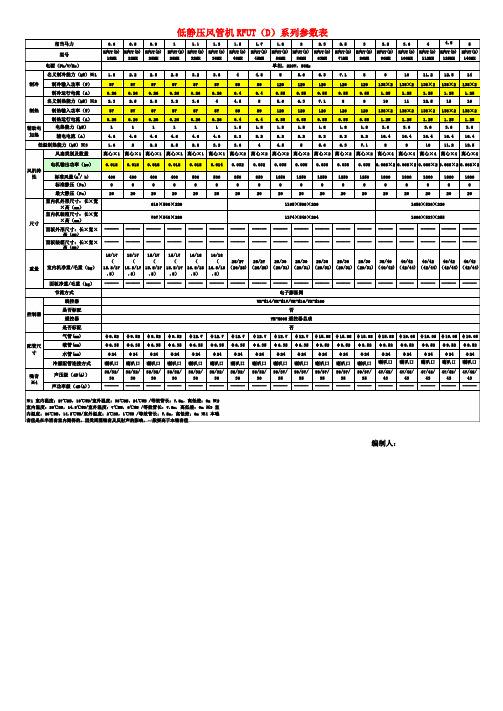

型号RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) RFUT(D) 18MX 22MX 25MX 28MX 32MX 36MX 40MX 45MX 50MX 56MX 63MX 71MX 80MX 90MX 100MX 112MX 125MX 140MX电源（Ph/V/Hz）单相，220V，50Hz名义制冷能力（kW）※1 1.8 2.2 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3 7.1 8 9 10 11.2 12.5 14 制冷制冷输入功率（W）57 57 57 57 57 57 89 89 120 120 120 120 120 138×2138×2138×2138×2138×2制冷运行电流（A）0.26 0.26 0.26 0.26 0.26 0.26 0.4 0.4 0.55 0.55 0.55 0.55 0.55 1.25 1.25 1.25 1.25 1.25 名义制热能力（kW）※2 2.3 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3 7.1 8 9 10 11 12.5 15 16 制热制热输入功率（W）57 57 57 57 57 57 89 89 120 120 120 120 120 138×2138×2138×2138×2138×2制热运行电流（A）0.26 0.26 0.26 0.26 0.26 0.26 0.4 0.4 0.55 0.55 0.55 0.55 0.55 1.25 1.25 1.25 1.25 1.25 辅助电电热能力（kW） 1 1 1 1 1 1 1.8 1.8 1.8 1.8 1.8 1.8 1.8 3.6 3.6 3.6 3.6 3.6 加热辅电电流（A） 4.6 4.6 4.6 4.6 4.6 4.6 8.2 8.2 8.2 8.2 8.2 8.2 8.2 16.4 16.4 16.4 16.4 16.4 低温制热能力（kW）※3 1.6 2 2.2 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3 7.1 8 9 10 11.2 12.5 风扇类别及数量离心×1离心×1离心×1离心×1离心×1离心×1离心×2离心×2离心×2离心×2离心×2离心×2离心×2离心×4离心×4离心×4离心×4离心×4电机输出功率（kw）0.018 0.018 0.018 0.018 0.018 0.014 0.032 0.032 0.035 0.035 0.035 0.035 0.035 0.065×20.065×20.065×20.065×20.065×2风机特标准风量(m3/ h) 400 400 400 400 500 500 850 850 1250 1250 1250 1250 1250 1800 1800 1800 1800 1800 性标准静压（Pa）0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 最大静压（Pa）20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20室内机外形尺寸：长×宽610×500×2201105×500×2201656×520×220×高（mm）室内机装箱尺寸：长×宽707×548×2801174×549×2941696×523×255×高（mm）尺寸面板外形尺寸：长×宽×------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 高（mm）面板装箱尺寸：长×宽×------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 高（mm）15/17 15/17 15/17 15/17 16/18 16/18室内机净重/毛重（kg）（（（（（（25/27 25/27 28/30 28/30 28/30 28/30 28/30 38/40 40/42 40/42 40/42 40/42重量15.5/17 15.5/17 15.5/17 15.5/17 16.5/18 16.5/18 （26/28) （26/28) （29/31) （29/31) （29/31) （29/31) （29/31) （40/42) （42/44) （42/44) （42/44) （42/44) .5）.5）.5）.5）.5）.5）面板净重/毛重（kg）------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 节流方式电子膨胀阀线控器YR-E14/YR-E17/YR-E16/YR-E160控制器是否标配否遥控器YR-H005遥控器总成是否标配否气管(mm) φ9.52 φ9.52 φ9.52 φ9.52 φ12.7 φ12.7 φ12.7 φ12.7 φ12.7 φ12.7 φ15.88 φ15.88 φ15.88 φ15.88 φ19.05 φ19.05 φ19.05 φ19.05配管尺液管(mm) φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ9.52 φ9.52 φ9.52 φ9.52 φ9.52 φ9.52 φ9.52 φ9.52 寸水管(mm) φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24 φ24冷媒配管连接方式喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口噪音声压级（dB(A)）35/32/ 35/32/ 35/32/ 35/32/ 35/32/ 35/32/ 35/32/ 35/32/ 39/37/ 39/37/ 39/37/ 39/37/ 39/37/ 47/45/ 47/45/ 47/45/ 47/45/ 47/45/ 30 30 30 30 30 30 30 30 35 35 35 35 35 43 43 43 43 43※4声功率级（dB(A)）------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------※1 室内温度：27℃DB，19℃WB/室外温度：35℃DB，24℃WB /等效管长：7.5m，高低差：0m ※2室内温度：20℃DB，14.5℃WB/室外温度：7℃DB，6℃WB /等效管长：7.5m，高低差：0m ※3 室内温度：20℃DB，14.5℃WB/室外温度：2℃DB，1℃WB /等效管长：7.5m，高低差：0m ※4 本噪音值是在半消音室内测得的，因受周围噪音及反射声的影响，一般要高于本噪音值编制人：型号RFTS(D)18MX RFTS(D)22MX RFTS(D)25MX RFTS(D)28MX RFTS(D)32MX RFTS(D)36MX RFTS(D)40MX RFTS(D)45MX RFTS(D)50MX RFTS(D)56MX RFTS(D)63MX RFTS(D)71MX 电源（Ph/V/Hz）单相，220V，50Hz名义制冷能力（kW）※1 1.8 2.2 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3 7.1制冷制冷输入功率（W）50 50 50 50 56 56 65 65 80 80 117 117 制冷运行电流（A）0.23 0.23 0.23 0.23 0.26 0.26 0.3 0.3 0.37 0.37 0.54 0.54 名义制热能力（kW）※2 2.3 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3 7.1 8制热制热输入功率（W）50 50 50 50 56 56 65 65 80 80 117 117 制热运行电流（A）0.23 0.23 0.23 0.23 0.26 0.26 0.3 0.3 0.37 0.37 0.54 0.54辅助电电热能力（kW） 1 1 1 1 1 1 1 1 1.8 1.8 1.8 1.8加热辅电电流（A） 4.6 4.6 4.6 4.6 4.6 4.6 4.6 4.6 8.2 8.2 8.2 8.2 低温制热能力（kW）※3 1.6 2 2.2 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3 风扇类别及数量离心×2离心×2离心×2离心×2离心×2离心×2离心×2离心×2离心×3离心×3离心×3离心×3电机输出功率（kw）0.014 0.014 0.014 0.014 0.023 0.023 0.051 0.051 0.044 0.044 0.055 0.055风机特标准风量(m3/ h) 480 480 480 480 550 550 600 600 800 800 930 930性标准静压（Pa）0 0 0 0 0 0 0 0 0 0 0 0 最大静压（Pa）30 30 30 30 30 30 30 30 30 30 30 30室内机外形尺寸：长×宽850×420×1851170×420×185×高（mm）室内机装箱尺寸：长×宽1045×540×2701365×540×270×高（mm）尺寸面板外形尺寸：长×宽×------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 高（mm）面板装箱尺寸：长×宽×------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 高（mm）室内机净重/毛重（kg）16.5/21.5 16.5/21.5 16.5/21.5 16.5/21.5 17.5/22.5 17.5/22.5 18.5/23.5 18.5/23.5 22.2/28.5 22.2/28.5 24/30 24/30重量（17.5/22.5) （17.5/22.5) （17.5/22.5) （17.5/22.5) （18.5/23.5) （18.5/23.5) （19.5/24.5) （19.5/24.5) （23.7/30) （23.7/30) （25.5/31.5) （25.5/31.5) 面板净重/毛重（kg）------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 节流方式电子膨胀阀线控器YR-E14/YR-E17/YR-E16/YR-E160控制器是否标配否遥控器YR-H005遥控器总成是否标配否气管(mm) φ9.52 φ9.52 φ9.52 φ9.52 φ12.7 φ12.7 φ12.7 φ12.7 φ12.7 φ12.7 φ15.88 φ15.88配管尺液管(mm) φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ9.52 φ9.52 寸水管(mm) φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25冷媒配管连接方式喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口噪音声压级（dB(A)）27/24/21 27/24/21 27/24/21 27/24/21 30/28/25 30/28/25 33/30/37 33/30/37 33/30/28 33/30/28 36/33/31 36/33/31 ※4声功率级（dB(A)）------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------※1 室内温度：27℃DB，19℃WB/室外温度：35℃DB，24℃WB /等效管长：7.5m，高低差：0m ※2室内温度：20℃DB，14.5℃WB/室外温度：7℃DB，6℃WB /等效管长：7.5m，高低差：0m ※3 室内温度：20℃DB，14.5℃WB/室外温度：2℃DB，1℃WB /等效管长：7.5m，高低差：0m ※4 本噪音值是在半消音室内测得的，因受周围噪音及反射声的影响，一般要高于本噪音值编制人：型号RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) RFTSA(D) 18MX 22MX 25MX 28MX 32MX 36MX 40MX 45MX 50MX 56MX 63MX 71MX电源（Ph/V/Hz）单相，220V，50Hz名义制冷能力（kW）※1 1.8 2.2 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3 7.1 制冷制冷输入功率（W）50 50 50 50 56 56 65 65 80 80 117 117 制冷运行电流（A）0.23 0.23 0.23 0.23 0.26 0.26 0.3 0.3 0.37 0.37 0.54 0.54 名义制热能力（kW）※2 2.3 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3 7.1 8制热制热输入功率（W）50 50 50 50 56 56 65 65 80 80 117 117 制热运行电流（A）0.23 0.23 0.23 0.23 0.26 0.26 0.3 0.3 0.37 0.37 0.54 0.54辅助电电热能力（kW） 1 1 1 1 1 1 1 1 1.8 1.8 1.8 1.8 加热辅电电流（A） 4.6 4.6 4.6 4.6 4.6 4.6 4.6 4.6 8.2 8.2 8.2 8.2低温制热能力（kW）※3 1.6 2 2.2 2.5 2.8 3.2 3.6 4 4.5 5 5.6 6.3风扇类别及数量离心×2离心×2离心×2离心×2离心×2离心×2离心×2离心×2离心×3离心×3离心×3离心×3电机输出功率（kw）0.014 0.014 0.014 0.014 0.023 0.023 0.051 0.051 0.044 0.044 0.055 0.055 风机特标准风量(m3/ h) 480 480 480 480 550 550 600 600 800 800 930 930 性标准静压（Pa）0 0 0 0 0 0 0 0 0 0 0 0 最大静压（Pa）30 30 30 30 30 30 30 30 30 30 30 30室内机外形尺寸：长×宽850×420×1851170×420×185×高（mm）室内机装箱尺寸：长×宽1045×540×2701365×540×270×高（mm）尺寸面板外形尺寸：长×宽×------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 高（mm）面板装箱尺寸：长×宽×------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 高（mm）室内机净重/毛重（kg）15.7/20.7 15.7/20.7 15.7/20.7 15.7/20.7 16.7/21.7 16.7/21.7 17.7/22.7 17.7/22.7 21.4/27.4 21.4/27.4 23.2/29.2 23.2/29.2重量（16.7/21.7) （16.7/21.7) （16.7/21.7) （16.7/21.7) （17.7/22.7) （17.7/22.7) （18.7/23.7) （18.7/23.7) （22.9/28.9) （22.9/28.9) （24.7/30.7) （24.7/30.7) 面板净重/毛重（kg）------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ 节流方式电子膨胀阀线控器YR-E14/YR-E17/YR-E16/YR-E160控制器是否标配否遥控器YR-H005遥控器总成是否标配否气管(mm) φ9.52 φ9.52 φ9.52 φ9.52 φ12.7 φ12.7 φ12.7 φ12.7 φ12.7 φ12.7 φ15.88 φ15.88配管尺液管(mm) φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ6.35 φ9.52 φ9.52 寸水管(mm) φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25 φ25冷媒配管连接方式喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口喇叭口噪音声压级（dB(A)）27/24/21 27/24/21 27/24/21 27/24/21 30/28/25 30/28/25 33/30/37 33/30/37 33/30/28 33/30/28 36/33/31 36/33/31 ※4声功率级（dB(A)）------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------※1 室内温度：27℃DB，19℃WB/室外温度：35℃DB，24℃WB /等效管长：7.5m，高低差：0m ※2室内温度：20℃DB，14.5℃WB/室外温度：7℃DB，6℃WB /等效管长：7.5m，高低差：0m ※3 室内温度：20℃DB，14.5℃WB/室外温度：2℃DB，1℃WB /等效管长：7.5m，高低差：0m ※4 本噪音值是在半消音室内测得的，因受周围噪音及反射声的影响，一般要高于本噪音值编制人：相当马力2 2.53 3.2 3.64 4.5 5 5.3型号 RFUM(D)56MX RFUM(D)71MX RFUM(D)80MX RFUM(D)90MX RFUM(D)100MX RFUM(D)112MX RFUM(D)125MX RFUM(D)140MX RFUM(D)150MX电源（Ph/V/Hz ） 单相，220V ，50Hz名义制冷能力（kW ）※1 5.6 7.1 8 9 10 11.2 12.5 14 15 制冷 制冷输入功率（W ） 235 235 235 280 280 280 280 280 280制冷运行电流（A ） 1.1 1.1 1.1 1.4 1.4 1.4 1.4 1.4 1.4 名义制热能力（kW ）※2 6.3 8 9 10 11.2 12.5 15 16 17制热 制热输入功率（W ） 235 235 235 280 280 280 280 280 280制热运行电流（A ） 1.1 1.1 1.1 1.4 1.4 1.4 1.4 1.4 1.4辅助电 电热能力（kW ） 1.8 1.8 1.8 2.4 2.4 2.4 2.4 2.4 2.4加热辅电电流（A ）8.2 8.2 8.2 10.91 10.9110.91 10.91 10.91 10.91 低温制热能力（kW ）※35 6 7.1 8 910 11.2 12.5 13风扇类别及数量 离心×2 离心×2 离心×2 离心×3 离心×3 离心×3 离心×3 离心×3 离心×3电机输出功率（kw ） 0.088 0.088 0.088 0.14 0.140.14 0.14 0.14 0.14 风机特 标准风量(m 3/ h)1200 1200 1200 1900 19001900 2100 2100 2100 性标准静压（Pa ） 50 50 50 50 5050 50 50 50最大静压（Pa ）969696969696969696室内机外形尺寸：长×宽×高（mm ） 990×655×3001418×655×350室内机装箱尺寸：长×宽尺寸×高（mm ） 1180×743×3401610×765×400面板外形尺寸：长×宽×高（mm ）------ ------ ------ ------ ------ ------ ------ ------ ------面板装箱尺寸：长×宽×高（mm ）------ ------ ------ ------ ------------ ------ ------ ------ 重量室内机净重/毛重（kg ） 40/46 40/46 40/46 61/68 61/6861/68 61/68 61/68 61/68 面板净重/毛重（kg ） ------------------------------------------------------节流方式电子膨胀阀线控器YR-E14/YR-E17/YR-E16/YR-E160控制器是否标配否遥控器YR-H005遥控器总成是否标配否气管(mm)￠12.7 ￠15.88 ￠15.88 ￠15.88 ￠15.88 ￠15.88 ￠15.88 ￠15.88 ￠15.88 配管尺 液管(mm)￠6.35 ￠9.52 ￠9.52 ￠9.52 ￠9.52￠9.52 ￠9.52 ￠9.52 ￠9.52 寸水管(mm)￠32 ￠32 ￠32 ￠32 ￠32￠32 ￠32 ￠32 ￠32冷媒配管连接方式 喇叭口 喇叭口 喇叭口 喇叭口 喇叭口 喇叭口 喇叭口 喇叭口 喇叭口 噪音※4声压级（dB(A)） 43/37/35 43/37/35 43/37/35 43/37/35 43/37/3543/37/35 44/40/36 44/40/36 44/40/36 声功率级（dB(A)）------------------------------------------------------※1 室内温度：27℃DB ，19℃WB/室外温度：35℃DB ，24℃WB /等效管长：7.5m ，高低差：0m ※2 室内温度：20℃DB ，14.5℃WB/室外温度：7℃DB ，6℃WB /等效管长：7.5m ，高低差：0m ※3 室内温度：20℃DB ，14.5℃WB/室外温度：2℃DB ，1℃WB /等效管长：7.5m ，高低差：0m ※4 本噪音值是在半消音室内测得的，因受周围噪音及反射声的影响，一般要高于本噪音值编制人：高静压风管机RFU （D ）-A 系列参数表相当马力2.02.53.03.24.05.08.010.0 型号RFU(D)56MX-A RFU(D)71MX-ARFU(D)80MX-ARFU(D)90MX-A RFU(D)112MX-ARFU(D)140MX-ARFU226MX-ARFU280MX-A电源（Ph/V/Hz ）单相，220V ，50Hz单相，220V ，50Hz名义制冷能力（kW ）※15.67.18.0 9.0 11.2 14.022.628.0 制冷制冷输入功率（W ）450450 450560 560 560600 600制冷运行电流（A ）2.05 2.052.052.55 2.55 2.553.03.0名义制热能力（kW ）※26.38.09.010.0 12.5 16.025.0 31.0制热制热输入功率（W ）450450450560 560 560600600制热运行电流（A ）2.052.052.052.55 2.552.553.0 3.0辅助电电热能力（kW ） 2.6 2.6 2.6 3.83.8 3.8 ------ ------ 加热辅电电流（A ）11.9 11.9 11.9 17.317.3 17.3 ------ ------低温制热能力（kW ）※35.06.37.18.0 10.012.5 21.525.0风扇类别及数量离心×2离心×2离心×2 离心×2离心×2离心×2离心×4 离心×4电机输出功率（kw ）0.26 0.26 0.26 0.2650.265 0.265 0.238×2 0.238×2 风机特 标准风量(m 3/ h)15001500 1500156016002100 40504050 性标准静压（Pa ）100 100100 100100 100100 100最大静压（Pa ） 196196 196196196196 196196室内机外形尺寸：长×宽×高（mm ） 975×906×3601355×876×3601725×876×360室内机装箱尺寸：长×宽尺寸×高（mm ） 1050×945×4051386×966×4181830×985×490面板外形尺寸：长×宽×------------------------------------------------高（mm ）面板装箱尺寸：长×宽×------------------------------------------------高（mm ）重量室内机净重/毛重（kg ）48/5862/77120/140面板净重/毛重（kg ）------------------节流方式电子膨胀阀线控器YR-E14/YR-E17/YR-E16/YR-E160控制器是否标配否遥控器YR-H005遥控器总成是否标配否气管(mm)￠12.7￠15.88￠15.88￠15.88 ￠15.88￠15.88￠25.4￠25.4 配管尺 液管(mm)￠6.35￠9.52￠9.52 ￠9.52￠9.52￠9.52￠9.52 ￠9.52水管(mm) ￠36 ￠36 ￠36 ￠36 ￠36 ￠36 ￠36￠36寸冷媒配管连接方式喇叭口喇叭口 喇叭口喇叭口喇叭口喇叭口 液管 喇叭口/气管液管 喇叭口/气管焊接焊接噪音 声压级（dB(A)）42/40 42/40 42/40 45/4045/40 45/40 54/49 54/49 ※4声功率级（dB(A)）------------------------------------------------※1 室内温度：27℃DB ，19℃WB/室外温度：35℃DB ，24℃WB /等效管长：7.5m ，高低差：0m ※2 室内温度：20℃DB ，14.5℃WB/室外温度：7℃DB ，6℃WB /等效管长：7.5m ，高低差：0m ※3 室内温度：20℃DB ，14.5℃WB/室外温度：2℃DB ，1℃WB /等效管长：7.5m ，高低差：0m ※4 本噪音值是在半消音室内测得的，因受周围噪音及反射声的影响，一般要高于本噪音值编制人：。
VRF空调系统技术要求一、项目概况********。
二、工程内容及范围三、技术规格第一节总则3.1.01 说明这一节说明有关VRF空调机组的制造、安装及调试等技术要求。
3.1.02 一般要求A. 有关设备，无论在运送、储存及安装期间，应采取正确的保护设施，以确保有关设备在任何情况下不受破损。
B. 为了正确地安装VRF空调机组，承包单位须供应所有必需的外墙支架。
有关装置必须适合室外使用。
C. 须按照设备表内所示要求提供合适的机组设备以应付夏、冬两季的最大冷冻／供暖量的要求。
D. 所有用作消音及保温的材料不可含有石棉或石棉产品而且必须符合当地消防局的最新要求。
E. 机组在高速运行时所产生的噪音必须低于当地环保处所订出的限制。
3.1.03 质量保证A. VRF空调系统安装施工单位须具有5年以上安装业绩经验。
B. 每台机组须附有原厂的标志牌，标明厂家的名称、设备的编号、型号及有关的技术数据。
C. 须按要求提供完全匹配的室外及室内机组。
3.1.04 资料呈审A. 提供由厂家提供的技术数据，包括压缩机的耗电量、电气特性、操作步骤、噪音水平等。
B. 提供原厂编印的安装、操作及维修手册，并应注明有关操作程序和维修程序等资料。
C. 提供VRF空调系统的施工深化图，详细显示室内外机的平面布置、管线走向定位、安装尺寸、风管和风口平面驳接、避震弹簧要求、电气及控制线路驳接等资料。
D. 提供机组的噪音资料及按实际安装条件计算有关机组于正常运行时所产生的噪音，不会超越当地环保处的限制。
第二节产品3.2.01 概述A. VRF空调机组应由同一厂家整体装配生产，其中包括压缩机、电动机、蒸发器、冷凝器、恒温膨胀阀以及安装有关控制组件。
B. 以上所述的配件应由同一厂家装配，如管道连接、电气配线进行加压和真空试漏及注入冷媒等。
C. VRF空调机组应分为可制冷或供暖。
包括一台室外机及多台室内机，均具有按房间要求做单独制冷媒系统连接，并可分别通过面板控制。
xxxx建筑智能化项目空调系统技术要求一、恒温恒湿空调技术要求1、具体设备的技术参数和数量、型号参考设计院的设计，投标方可以根据自己投标的产品性能选取合适的设备，但是主要的技术参数（制冷量、制热量、风量、风压等）不得低于设计院设计的技术参数。
2、恒温恒湿空调机选用进口品牌的可靠产品，选用环保制冷剂。
3、恒温恒湿空调机操作界面为中文，可直接设定温湿度。
二、变风量末端系统（VAV）1、技术要求1.1具体设备的技术参数和数量、型号参考设计院的设计，投标方可以根据自己投标的产品性能选取合适的设备，但是主要的技术参数不得低于设计院设计的技术参数。
1.2 投标要求1.2.1 投标商提供的设备和材料,必须符合美国或欧洲相关标准和质量、安全、防火等认证，并且提供获得认证的证明。
1.2.2 投标商提供的设备为全新的从未使用过的世界知名品牌产品，纯进口产品投标时须同时提供英文样本和中文样本（或中文翻译稿）供业主参考选择，同时设备到货是还必须提供海关报关单。
1.3 技术规格和要求所有末端设备应全部满足设计和使用要求，确保系统正常运行。
2控制器2.1 DDC控制器由业主指定品牌，由变风量末端装置制造商负责DDC的采购、安装和出厂参数整定；2.2 在投标文件中须详细说明试验标准及出厂参数整定程序；2.3投标时提供温控器的样品，并介绍温控器的操作程序；温控器的外观要求美观，操作简便。
三、变频多联商用中央空调1、具体设备的技术参数和数量、型号参考设计院的设计，投标方可以根据自己投标的产品性能选取合适的设备，但是主要的技术参数不得低于设计院设计的技术参数。
2、变频商用中央空调为全套进口的全新的从未使用过的产品，选用环保制冷剂。
3、变频商用中央空调电路部分必须具有可靠的谐波抑制功能。
四、空调机1、具体设备的技术参数和数量、型号参考设计院的设计，投标方可以根据自己投标的产品性能选取合适的设备，但是主要的技术参数不得低于设计院设计的技术参数。
VRV空调技术要求及质量标准第一条国家、行业规范及标准1.1.设备/材料标准⏹GB/T 18837-2002 《多联式空调（热泵）机组》⏹GB 21454-2008《多联式空调（热泵）机组能效限定值及能源效率等级》⏹GB21455-2008《转速可控型房间空气调节器能效限定值及能源效率等级》⏹GB 12021.3—2004《房间空气调节器能效限定值及能源效率等级》⏹GB/T 18836-2002 《风管送风式空调（热泵）机组》⏹GB/T 17791-1999 《空调与制冷用无缝铜管》⏹GB 10080-2001 《空调用通风机安全要求》⏹GB 4706.32-2004 《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》⏹GB3096-2008《声环境质量标准》⏹GB-T17758-1999 《单元式空气调节机》1.2.设计与图纸标准⏹GB/T 50114-2001 《暖通空调制图标准》⏹GB 50155-1992 《采暖通风与空气调节术语标准》⏹GB 50019-2003 《采暖通风与空气调节设计规范》1.3.施工技术标准⏹DB31/T322-2004《家用空调设备工程技术规程》1.4.工程验收标准⏹《工程建设标准强制性条文》2002年版⏹GB50300-2001《建筑工程施工质量验收统一标准》⏹GB 50243-2002 《通风与空调工程施工质量验收规范》⏹JB/T 4330-1999《制冷和空调设备噪声的测定》1.5.图纸与技术文件⏹包括：设计图纸、工程与设计变更、获招标人审批之技术方案。
第二条设备技术要求1.1.家用智能多联机1.1.1.一般规定1.1.1.1.所有设备必须是通过ISO9000质量体系认证和ISO14001环保体系认证的生产厂家制造的全新的产品。
产品全面满足欧盟ROHS指令，所有的设备均获得3C认证。
提供必要的国家相关机构出具的产品认证，以证明所提供的产品符合国家相关标准。
直流变频VRF空调（10HP）产品介绍资料广州善选电器发展有限公司目录1、产品的结构爆炸图2、产品的系统原理图3、控制系统的框架4、产品性能指标5、产品技术参数6、产品零部件信息7、产品功能分析8、概念样机测试及小批样机测试9、产品技术（优势）特点介绍10、关键零部件选型介绍11、产品技术上的特殊设计12、产品工程安装介绍13、产品开发流程介绍14、产品控制器硬件介绍15、产品控制功能逻辑简要说明1、产品的结构爆炸图2、产品的系统原理图3、控制系统的框架4568、产品在不同开发阶段的样机（一）概念样机在焓差实验室的测试情况：（二）小批样机在线下进行组装：（三）在展厅里展示的一拖五的样机：（四）正在长期运行测试的机组：9、产品技术（优势）特点介绍1.采用了直流变频高压腔涡旋压缩机，高效、节能、静音、耐久，对于压缩机自身具有较大的排气缓冲容积、振动小、输气均匀以及较好的润滑可靠性等特点，并采用了直流无级变频控制技术，实现了高精度的无级变频调速，精确控制输入功率，确保系统的高效节能运转。
2.采用了直流无刷电机，实现了风机转速的无级调节，较传统的交流电机运行更平稳，噪音更低，功耗更低，且能提供系统更加准确的风量，确保系统运行状态最优；其独特的电食对应技术，通过降低轴电压减少轴承磨损，进一步降低了运行噪音。
3.Sensorless技术，无需探头即可感知电机转速，有效避免误输出、多输出的情况。
4.正弦波直流变频技术，使直流变频器输出光滑的正弦波，提高电机运转效率，减少能耗。
5.采用了电子膨胀阀对不同室内机及室外机自身进行节流控制，较传统空调机具有节流效果精准可变，可动态分配各内机流量，厂家通过改良了阀体的阀座芯使得冷媒更好通过流通孔流通，起到一定的抑制噪音的作用，流量特性也得到进一步的改善。
6.特殊的过冷却技术，减少损失，提高系统制冷能力，利用冷凝器管路底部若干根长U管将冷媒进一步冷却，提高制冷、制热效率，保证系统高效和可靠性。

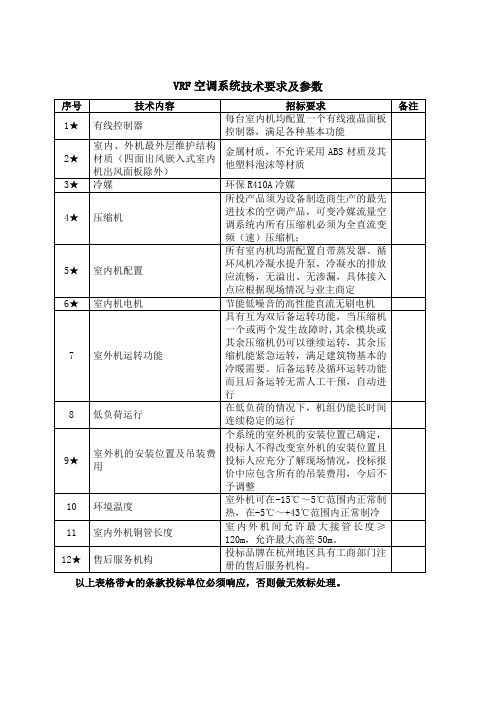

VRF空调系统技术要求及参数.docVRF空调系统技术要求及参数序号技术内容1★有线控制器室内、外机最外层维护结构2★材质（四面出风嵌入式室内机出风面板除外）3★冷媒4★压缩机5★室内机配置6★室内机电机7室外机运转功能8低负荷运行室外机的安装位置及吊装费9★用10环境温度11室内外机铜管长度12★售后服务机构招标要求备注每台室内机均配置一个有线液晶面板控制器，满足各种基本功能金属材质，不允许采用 ABS材质及其他塑料泡沫等材质环保 R410A冷媒所投产品须为设备制造商生产的最先进技术的空调产品，可变冷媒流量空调系统内所有压缩机必须为全直流变频（速）压缩机；所有室内机均需配置自带蒸发器、循环风机冷凝水提升泵，冷凝水的排放应流畅，无溢出、无渗漏，具体接入点应根据现场情况与业主商定节能低噪音的高性能直流无刷电机具有互为双后备运转功能，当压缩机一个或两个发生故障时 , 其余模块或其余压缩机仍可以继续运转，其余压缩机能紧急运转，满足建筑物基本的冷暖需要。
后备运转及循环运转功能而且后备运转无需人工干预，自动进行在低负荷的情况下，机组仍能长时间连续稳定的运行个系统的室外机的安装位置已确定，投标人不得改变室外机的安装位置且投标人应充分了解现场情况，投标报价中应包含所有的吊装费用，今后不予调整室外机可在 -15 ℃～5℃范围内正常制热，在 -5 ℃～+43℃范围内正常制冷室内外机间允许最大接管长度≥120m，允许最大高差 50m。
投标品牌在杭州地区具有工商部门注册的售后服务机构。
以上表格带★的条款投标单位必须响应，否则做无效标处理。
冷却塔技术要求及参数序号技术内容招标要求备注1★塔形方型横流式低噪音全钢冷却塔2★冷却水量、数量1000T H/ 组*4 组、 360T H/ 组*1 组3★进/ 出水温度37℃/32 ℃4★外部湿球温度27.9 ℃为冷却塔户外防水专用电机，绝缘等级为 F级，防护等级为 IP55 ；采用内置式结5★电机构安装，机身必须承载在主体钢结构上，保持良好的稳定性。
VRF空调系统技术要求及参数序号技术内容1★有线控制器室内、外机最外层维护结构2★材质（四面出风嵌入式室内机出风面板除外）3★冷媒4★压缩机5★室内机配置6★室内机电机7室外机运转功能8低负荷运行室外机的安装位置及吊装费9★用10环境温度11室内外机铜管长度12★售后服务机构招标要求备注每台室内机均配置一个有线液晶面板控制器，满足各种基本功能金属材质，不允许采用 ABS材质及其他塑料泡沫等材质环保 R410A冷媒所投产品须为设备制造商生产的最先进技术的空调产品，可变冷媒流量空调系统内所有压缩机必须为全直流变频（速）压缩机；所有室内机均需配置自带蒸发器、循环风机冷凝水提升泵，冷凝水的排放应流畅，无溢出、无渗漏，具体接入点应根据现场情况与业主商定节能低噪音的高性能直流无刷电机具有互为双后备运转功能，当压缩机一个或两个发生故障时 , 其余模块或其余压缩机仍可以继续运转，其余压缩机能紧急运转，满足建筑物基本的冷暖需要。
后备运转及循环运转功能而且后备运转无需人工干预，自动进行在低负荷的情况下，机组仍能长时间连续稳定的运行个系统的室外机的安装位置已确定，投标人不得改变室外机的安装位置且投标人应充分了解现场情况，投标报价中应包含所有的吊装费用，今后不予调整室外机可在 -15 ℃～ 5℃范围内正常制热，在 -5 ℃～ +43℃范围内正常制冷室内外机间允许最大接管长度≥120m，允许最大高差 50m。
投标品牌在杭州地区具有工商部门注册的售后服务机构。
以上表格带★的条款投标单位必须响应，否则做无效标处理。
冷却塔技术要求及参数序号技术内容招标要求备注1★塔形方型横流式低噪音全钢冷却塔2★冷却水量、数量1000T H/ 组*4 组、 360T H/ 组*1 组3★进/ 出水温度37℃/32 ℃4★外部湿球温度27.9 ℃为冷却塔户外防水专用电机，绝缘等级为 F级，防护等级为 IP55 ；采用内置式结5★电机构安装，机身必须承载在主体钢结构上，保持良好的稳定性。
品牌为 ABB或西门子系列6 风机轴流式，铝合金材质，角度可调；转速≤450 转/ 分钟7★传动方式皮带传动，进口皮带，品牌为三星、盖茨或 BANDO8 轴承进口优质轴承，品牌为 SKF或NSK材质：改性 PVC（原材料品牌为台塑），要求 100％新料，真空吸附成型，氧指数填料及安装结构大于 32 以上，厚度不小于 0.3mm，提供9★国家权威机构的消防检测检测报告；安装结构：采用悬挂式非粘接安装形式，填料竖向不允许分层，以减少漂水和溅水，并确保无气流短路采用重镀锌规的 G235（ Z700 公制）热镀锌钢材料，厚度不小于 1.2mm，具有优秀10★冷却塔风筒、围板、结的防腐蚀能力，塔体并符合抗震（8 级）构件、集水盘要求，冷却塔体与对应冷却塔基础有很好的结合；冷却塔的塔体抗风能力应完全可以承受十二级台风时的荷载采用重镀锌规的 G235（ Z700 公制）热镀锌钢材料及杜绝藻类、病菌的滋生；冷11★布水盆却水布水采用重力池式布水模式，均匀洒在填料顶部；布水盆并配有钢制盖板（可承受 150Kg任意踩踏），以便于检修及防止异物进入布水池而堵赛喷头冷却塔需带有有效的收水措施，漂水率12 飘水损失≤ 0.005 ％，需提供国家玻璃钢制品质量监督检测中心的检测报告序号技术内容招标要求备注13★过滤网积水盘出水口处须设有过滤网，材质为不锈钢14★紧固件热浸镀锌或 304 不锈钢采用重镀锌规的 G235（ Z700 公制）热镀15 检修步廊、爬梯、防护锌钢材料制成；风机筒上必须设安全护网等网，确保安全并防止异物掉落造成设备损坏16★噪音要求单组满负荷运转，符合超低噪音型冷却塔要求17★弹簧避震器每组塔配备限位弹簧避震器，不小于50mm变形量。
18★检测投标产品型号须通过 CTI检测，并提供CTI网站检测页面复印件以上表格带★的条款投标单位必须响应，否则做无效标处理。
水泵技术要求及参数序号技术内容招标要求备注1★水泵形式2★水泵出口承压3★密封形式4★泵壳材质5★叶轮材质6★联轴器7噪声8★变频器所有水泵均为卧式单级单吸离心泵（带钢制底座及弹性联轴器），电机品牌为西门子、施耐德或 ABB，能效等级为GB18613-2012年 3 级能效冷冻水泵与热水泵泵体及出口承压1.6MPa；冷却水泵泵体及出口承压1.6MPa采用机械密封，材料应为石墨、陶瓷、碳化硅类机械密封，品牌为Burgmann （博格曼）或 John Crane （约翰克兰）采用优质铸铁或HT250，或更好的泵体材料。
泵壳带支撑并一体铸造，不得采用悬挂泵头设计。
轮为 SUS304不锈钢或青铜合金精密铸造或压制，轴为 SUS304不锈钢联轴器品牌为 KTR或 Martin 或TBWoods。
水泵以电机驱动叶轮轴提供动力，两者之间必须有可拆卸式弹性联轴器，要求开机试运行前做轴对中调试，运行半年后再次做轴对中调试，调试要求符合国标与企业标准。
距离水泵 1 米处噪声 <75dB(A)冷冻水二级循环水泵和采暖循环泵、生活热水循环泵需配置变频器。
各水泵均配套水泵生产厂内配套的变频器及其控制器。
该控制器可成组（如冷冻水二级循环水泵每 2 台为一组、采暖循环泵 4 台为一组和生活热水循环泵 2 台为一组）控制各台变频水泵的运行，实现各水泵组的运行、交替运行和故障替换等控制功能，提供包含且不限于以下状态显示：手 /自动模式，变频器运行状态，故障显示，频率指示，启停控制，频率控制。
每组变频水泵控制器自带两组远端压差传感器。
该控制系统应满足在200 米外末端处测量压差及稳定可靠地传输控制信号。
水泵配套的控制器及其配套控制软件应服从 BACnet@协议或Lonwork@协议向外开放数据接口（ BAS 的控制协议，以弱电需求为准），配套带有符合上述协议的网关接口并负责对大楼BAS 系统的无缝连通。
以上表格带★的条款投标单位必须响应，否则做无效标处理。
燃气真空热水锅炉技术要求及参数序号技术内容参数提供备注1 单台机组额定功率（ KW）≥ 28002 数量（台） 43 型式卧式4 内置采暖、生活热水双回路换热器的额定供热量及供回水温度采暖用热水回路换热器额定供热量2800KW4.1 采暖热水回水温度50℃采暖热水供水温度60℃生活热水用换热器额定供热量2800KW 4.2 生活热水回水温度65℃生活热水供水温度85℃5 换热器额定工作压力（ Mpa） 1.0MPa6 换热器材质不锈钢7 负荷调节范围（％）30～1008 燃烧器效率（％）≥ 999★燃烧器控制方式分段式调节燃烧器品牌威索或主机同品牌10 使用燃料天然气11≥ 92.5 提供国家相关部门认可的额定负荷热效率（％）检测机构出具的同类型锅炉能效检测证书12 排烟温度（℃）170℃以下3 由投标方提供（计算依据为低位13★发热量 8500 大卡 / 立米的杭州市额定天然气耗量（ Nm/h ）天然气）14 燃烧器点火方式电子点火15 控制器控制界面中文（ 7 英寸彩色液晶触摸屏）全自动控制和包括显示屏（采用 7英寸彩色液晶触摸屏）、功能报警、提供与楼宇自控系统的标准通讯接口，开放和免费提供16 控制系统MODBUS-RTU通信协议。
控制系统应有简体中文界面，并提供控制系统显示内容（说明显示内容）和故障报警内容（说明故障报警停机等安全保护内容）及设定功能内容（说明设定功能内容）；17机组设计使用寿命20 年以上以上表格带★的条款投标单位必须响应，否则做无效标处理。
冷水机组主要技术要求及参数1、离心式冷水机组技术要求及参数序号技术内容1数量（台）2型号★单台额定制冷量（ KW）3能效等级（参照4★GB19577-2015）5★制冷剂类型6冷冻水进出水温度（℃）7蒸发器水侧压降（ MPa）8冷却水进出水温度（℃）9冷凝器水侧压降（ MPa）10冷凝器及蒸发器承压（ MPa）11污垢系数12压缩机形式13节流方式14电源15电机启动方式16电机防护等级17环境运行温度招标人要求备注4离心式冷水机组≥3868KW（ 1100RT）提供 AHRI 认证COP值≥ 6.3 达到能效等级 1 级选型报告并加盖及以上制造商公章环保冷媒12/7≤80KPa32/37≤80KPa≥1.6蒸发器 0.0176m2℃/kw单级或多级压缩孔板节流、线性浮阀、电子膨胀阀380V/50HZ/3PhY- △星三角降压启动或优于该方≥I P54-10 至 +40℃设备综合部分负荷值IPLV 及在18不同负荷下 9 个点 COP的明细表≥6.2 （SI 公制单位）19操作界面20控制系统21★用户工况COP参数中文液晶显示整机微电脑直接数字集成控制、运行状态显示、编程操作、自动控制装置检测、故障报警显示及故障记录储存等。
冷水机组控制器及其配套控制软件应服从 BACnet 协议或 Lonwork 协议 modbus协议向外开放数据接口，配套带有符合上述协议的网关接口并负责对大由楼投BAS标人系提统供的≥无5缝.94W/W连通。
2.螺杆机技术要求及参数序号技术内容招标人要求备注1数量（台） 12型号3单台额定制冷量（ KW）能效等级（参照4 ★GB19577-2015）5 ★制冷剂类型6冷冻水进出水温度（℃）7蒸发器水侧压降（ MPa）8冷却水进出水温度（℃）9冷凝器水侧压降（ MPa）10冷凝器及蒸发器承压（ MPa）螺杆式冷水机组≥1406COP值≥ 5.95 达到能效等级 2 级提供 AHRI认证及以上并加盖公章选型报告并加盖制造商公章环保冷媒12/7≤80KPa32/37≤80KPa≥1.611污垢系数蒸发器 0.0176m2℃ /kw 冷凝器0.086m2 平方米 . 度/ 千瓦12压缩机形式13节流方式14电源15电机启动方式16电机防护等级17环境运行温度设备综合部分负荷值18不同负荷下9 个点表（ SI 公制单位）19操作界面20控制系统卧式半封闭双螺杆或单螺杆压缩孔板节流、线性浮阀、电子膨胀阀380V/50HZ/3PhY- △星三角降压启动或优于该方式启动≥I P54-10 至 +40℃IPLV 及在≥6.3COP的明细中文液晶显示整机微电脑直接数字集成控制、运行状态显示、编程操作、自动控制装置检测、故障报警显示及故障记录储存等。
冷水机组控制器及其配套控制软件应服从 BACnet协议或 Lonwork 协议 modbus协议向外开放数据接口，配套带有符合上述协议的网关接口并负责对大楼BAS系统的无缝连通。
21★提供 ARI550/590-98 标准认证的电脑选型报告制造厂商加盖公章）22★用户工况 COP参数由投标人提供≥ 5.45W/W★以上离心及螺杆机组均需提供冷媒、水流开关、减震器、设备低温面保温。
