7447数码管译码器中文资料

7448数码管译码器逻辑符号7448数码管是一种BCD-七段译码器，它接收4位二进制代码并输出对应的七段LED表示数字。

它是数字电子电路中常见的一种集成电路，常用于数码显示器和计数器等应用。

在本文中，我们将深入探讨7448数码管译码器的逻辑符号，以及其在数字电子电路中的重要作用。

1. 7448数码管译码器的基本原理7448数码管译码器是一种具有4个输入线和7个输出线的集成电路。

它将输入的4位二进制代码转换为对应的七段LED的亮灭状态，从而显示出相应的数字。

其基本逻辑符号如下：A（输入）B（输入）C（输入）D（输入）a（输出）b（输出）c（输出）d（输出）e（输出）f（输出）g（输出）G2A（输入）G2B（输入）LT（输入）其中，A、B、C、D是输入端，表示输入的四位二进制代码；a、b、c、d、e、f、g是输出端，表示七段LED的亮灭情况；G2A、G2B、LT是特殊输入端，用于控制显示方式。

2. 7448数码管译码器的工作原理当输入了一个4位二进制代码时，7448数码管译码器会根据该代码的含义，输出相应的七段LED的亮灭状态，从而显示出对应的数字。

当输入0000时，数码管显示的数字为0；当输入0001时，数码管显示的数字为1；依此类推，直到输入1111时，数码管显示的数字为F。

其工作原理如下：对于不同的输入二进制代码，7448数码管译码器会根据预先设定的真值表，输出相应的七段LED的亮灭状态。

这样，我们可以通过改变输入的二进制代码，来控制数码管显示的数字。

这种工作原理非常简单而直观，因此在数字电子电路中得到了广泛的应用。

3. 7448数码管译码器的重要作用7448数码管译码器作为一种重要的数字电子电路，具有以下几个重要的作用：3.1 数码显示器7448数码管译码器通常被用于数码显示器中，用来控制数码管显示的数字。

通过输入不同的四位二进制代码，我们可以控制数码管显示出任意数字，从而实现数字的显示功能。

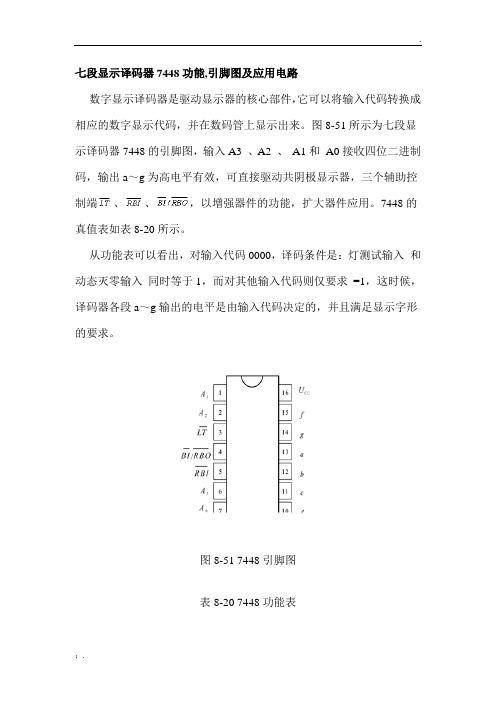

七段显示译码器7448功能,引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。

图8-51所示为七段显示译码器7448的引脚图，输入A3 、A2 、A1和A0接收四位二进制码，输出a～g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端、、，以增强器件的功能，扩大器件应用。

7448的真值表如表8-20所示。

从功能表可以看出，对输入代码0000，译码条件是：灯测试输入和动态灭零输入同时等于1，而对其他输入代码则仅要求=1，这时候，译码器各段a～g输出的电平是由输入代码决定的，并且满足显示字形的要求。

图8-51 7448引脚图表8-20 7448功能表灯测试输入低电平有效。

当 = 0时，无论其他输入端是什么状态，所有输出a～g均为1，显示字形8。

该输入端常用于检查7448本身及显示器的好坏。

动态灭零输入低电平有效。

当=1，，且输入代码时，输出a～g均为低电平，即与0000码相应的字形0不显示，故称“灭零”。

利用=1与= 0，可以实现某一位数码的“消隐”。

灭灯输入／动态灭零输出是特殊控制端，既可作输入，又可作输出。

当作输入使用，且= 0时，无论其他输入端是什么电平，所有输出a～g均为0，字形熄灭。

作为输出使用时，受和控制，只有当，，且输入代码时，，其他情况下。

该端主要用于显示多位数字时多个译码器之间的连接。

【例8-13】七段显示器构成两位数字译码显示电路如图8-52所示。

当输入8421BCD码时，试分析两个显示器分别显示的数码范围。

图8-52 两位数字译码显示电路解：图8-52所示的电路中，两片7448的均接高电平。

由于7448(1)的，所以，当它的输入代码为0000时，满足灭零条件，显示器(1)无字形显示。

7448(2)的，所以，当它的输入代码为0000时，仍能正常显示，显示器(2)显示0。

而对其他输入代码，由于，译码器都可以输出相应的电平驱动显示器。

B C D七段数码管显示译码器和真值表资料(总2页)-本页仅作为预览文档封面，使用时请删除本页-BCD七段数码管显示译码器和真值表类别：网文精粹?? 阅读：1865发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。

分段式显示器(LED数码管)由7条线段围成8型，每一段包含一个发光二极管。

外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。

只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。

图4 - 17(a)是共阴式LED数码管的原理图，图4-17(b)是其表示符号。

使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动(控制)，如图4 - 17(c)所示。

BCD七段译码器的输入是一位BCD码(以D、C、B、A表示)，输出是数码管各段的驱动信号(以Fa~Fg表示)，也称4—7译码器。

若用它驱动共阴LED数码管，则输出应为高有效，即输出为高(1)时，相应显示段发光。

例如，当输入8421码DCBA=0100时，应显示，即要求同时点亮b、c、f、g段，熄灭a、d、e段，故译码器的输出应为Fa~Fg=0110011，这也是一组代码，常称为段码。

同理，根据组成0~9这10个字形的要求可以列出8421BCD七段译码器的真值表，见表4 - 12(未用码组省略)。

MSI BCD七段译码器就是根据上述原理组成的，只是为了使用方便，增加了一些辅助控制电路。

这类集成译码器产品很多，类型各异，它们的输出结构也各不相同，因而使用时要予以注意。

图4-17(c)是BCD七段译码器驱动LED数码管(共阴)的接法。

图中，电阻是上拉电阻，也称限流电阻，当译码器内部带有上拉电阻时，则可省去。

数字显示译码器的种类很多，现已有将计数器、锁存器、译码驱动电路集于一体的集成器件，还有连同数码显示器也集成在一起的电路可供选用。

B C D七段数码管显示译码器和真值表资料(总2页)-本页仅作为预览文档封面，使用时请删除本页-BCD七段数码管显示译码器和真值表类别：网文精粹?? 阅读：1865发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。

分段式显示器(LED数码管)由7条线段围成8型，每一段包含一个发光二极管。

外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。

只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。

图4 - 17(a)是共阴式LED数码管的原理图，图4-17(b)是其表示符号。

使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动(控制)，如图4 - 17(c)所示。

BCD七段译码器的输入是一位BCD码(以D、C、B、A表示)，输出是数码管各段的驱动信号(以Fa~Fg表示)，也称4—7译码器。

若用它驱动共阴LED数码管，则输出应为高有效，即输出为高(1)时，相应显示段发光。

例如，当输入8421码DCBA=0100时，应显示，即要求同时点亮b、c、f、g段，熄灭a、d、e段，故译码器的输出应为Fa~Fg=0110011，这也是一组代码，常称为段码。

同理，根据组成0~9这10个字形的要求可以列出8421BCD七段译码器的真值表，见表4 - 12(未用码组省略)。

MSI BCD七段译码器就是根据上述原理组成的，只是为了使用方便，增加了一些辅助控制电路。

这类集成译码器产品很多，类型各异，它们的输出结构也各不相同，因而使用时要予以注意。

图4-17(c)是BCD七段译码器驱动LED数码管(共阴)的接法。

图中，电阻是上拉电阻，也称限流电阻，当译码器内部带有上拉电阻时，则可省去。

数字显示译码器的种类很多，现已有将计数器、锁存器、译码驱动电路集于一体的集成器件，还有连同数码显示器也集成在一起的电路可供选用。

《EDA技术实用教程》实验报告实验一、7段数码显示译码器一、实验目的(1) 熟悉QuartusⅡ软件应用环境，了解实验流程。

(2) 编写简单的VHDL代码，并在QuartusⅡ中进行调试和验证，并在EDA6000中下载代码和验证。

(3) 学习7段数码显示译码器的设计。

二、实验原理7段数码管是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能做十进制BCD译码，然而数字系统中的处理和运算都是二进制，所以输出表达都是十六进制的，为了满足十六进制数的译码显示，最方便的方法就是利用译码程序在FPGA/CPLD中来实现。

本实验中的7段译码管输出信号LED7S 的7位分别接数码管的7个段，高位在左，低位在右。

三、实验仪器南京伟福实业有限公司生产EDA2000/6000试验仪EDA6000相关软件和试验仪连接线和ByteBlaster[MV]连接线四、实验步骤与结果1、创建文件夹并编辑设计文件在D盘中创建文件夹取名ex4。

打开QuartusⅡ，选择菜单File中New。

在New窗口中的Device Design File中选择语言类型VHDL File。

在该编译窗口中键入本实验程序。

将其保存在D盘的ex4文件夹里。

文件名与实体名一致，类型为vhd。

程序如下LIBRARY IEEE ;USE IEEE.STD_LOGIC_1164.ALL ;ENTITY DecL7S ISPORT ( A : IN STD_LOGIC_VECTOR(3 DOWNTO 0) ;LED7S : OUT STD_LOGIC_VECTOR(6 DOWNTO 0) ) ;END ;ARCHITECTURE one OF DecL7S ISBEGINPROCESS( A )BEGINCASE A(3 DOWNTO 0) ISWHEN "0000" => LED7S <= "0111111" ; -- X"3F"'0WHEN "0001" => LED7S <= "0000110" ; -- X"06"'1WHEN "0010" => LED7S <= "1011011" ; -- X"5B"'2WHEN "0011" => LED7S <= "1001111" ; -- X"4F"'3WHEN "0100" => LED7S <= "1100110" ; -- X"66"'4WHEN "0101" => LED7S <= "1101101" ; -- X"6D"'5WHEN "0110" => LED7S <= "1111101" ; -- X"7D"'6WHEN "0111" => LED7S <= "0000111" ; -- X"07"'7WHEN "1000" => LED7S <= "1111111" ; -- X"7F"'8WHEN "1001" => LED7S <= "1101111" ; -- X"6F"'9WHEN OTHERS => NULL ;END CASE ;END PROCESS ;END ;2、创建工程（1）选择菜单File中New Project Wizard命令，在如下“工程设置”对话框中单击右侧“…”按钮，找到文件夹D:\ex4，选中已存盘的ex4.vhd的文件。

七段显示译码器7448功能，引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。

图8-51所示为七段显示译码器7448的引脚图，输入A3、A2、A1和A0接收四位二进制码，输出a〜g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端厅、亦7|、可亦而，以增强器件的功能，扩大器件应用。

7448的真值表如表8-20所示。

从功能表可以看出，对输入代码0000,译码条件是：灯测试输入和动态灭零输入同时等于1,而对其他输入代码则仅要求=1,这时候，译码器各段a〜g输出的电平是由输入代码决定的，并且满足显示字形的要求。

图8-51 7448引脚图表8-20 7448功能表十轆数输入输出17A A A他。

住b d/s 01100u0I L11111011K00011011000021K00101110110131K D0111111100141K Q10010110011 1乂010]11011011«1011010011111710111111]0000>110001111111191*1001111110111011D1d100A1101111K101110n11001121K11D010i0D0]113111D111001011H1K111010001111151111]1D000000消隐:X00000000垃X X X K动态灭零1V00D000Q00000 0丈M艾11111111灯测试输入厅I低电平有效。

当厅=0时，无论其他输入端是什么状态，所有输出a〜g均为1,显示字形&该输入端常用于检查7448本身及显示器的好坏。

动态灭零输入亟低电平有效。

当厅=1,画川，且输入代码_ 1时，输出a〜g均为低电平，即与0000码相应的字形0 不显示，故称灭零”利用盯=1与画=0，可以实现某一位数码的消隐”时，厨亦而，其他情况下阪帀而=1。

实验名称：十六进制7段数码显示译码器设计实验目的：1．设计七段显示译码器2．学习Verilog HDL文本文件进行逻辑设计输入；3．学习设计仿真工具的使用方法；工作原理：7段数码是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是二进制的，所以输出表达都是十六进制的，为了满足十六进制数的译码显示，最方便的方法就是利用译码程序在FPGA/CPLD中来实现。

例如6-18作为7段译码器，输出信号LED7S 的7位分别接图6-17数码管的7个段，高位在左，低位在右。

例如当LED7S输出为“1101101”时，数码管的7个段g,f,e,d,c,b,a分别接1,1,0,1,1,0,1；接有高电平的段发亮，于是数码管显示“5”。

注意，这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，例6-18中的LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)应改为…(7 DOWNTO 0)。

实验内容1：将设计好的VHDL译码器程序在Quartus II上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形。

实验步骤：步骤1：新建一个文件夹击打开vhdl文件；步骤2:编写源程序并保存步骤3：新建一个工程及进行工程设置步骤4：调试程序至无误；步骤5：接着新建一个VECTOR WAVEFOM文件及展出仿真波形设置步骤6：输入数据并输出结果（时序仿真图）步骤7：设置好这个模式步骤8：生成RTL原理图步骤9：引脚锁定及源代码LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY DECL7S ISPORT(A :IN STD_LOGIC_VECTOR(3 DOWNTO 0);LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); END;ARCHITECTURE one OF DECL7S ISBEGINPROCESS(A)BEGINCASE A ISWHEN"0000"=> LED7S<="0111111";WHEN"0001"=> LED7S<="0000110";WHEN"0010"=> LED7S<="1011011";WHEN"0011"=> LED7S<="1001111";WHEN"0100"=> LED7S<="1100110";WHEN"0101"=> LED7S<="1101101";WHEN"0110"=> LED7S<="1111101";WHEN"0111"=> LED7S<="0000111";WHEN"1000"=> LED7S<="1111111";WHEN"1001"=> LED7S<="1101111";WHEN"1010"=> LED7S<="1110111";WHEN"1011"=> LED7S<="1111100";WHEN"1100"=> LED7S<="0111001";WHEN"1101"=> LED7S<="1011110";WHEN"1110"=> LED7S<="1111001";WHEN"1111"=> LED7S<="1110001";WHEN OTHERS =>NULL;END CASE;END PROCESS;END;实验内容二：1、硬件测试。

7段数码显示译码器设计数码显示译码器是一种可以将二进制代码转换为数码形式输出的电子装置。

它是数字电路中常见且重要的组成部分，用于将二进制数据转换为人们可以直接阅读和理解的数码显示。

本文将介绍一个基于74LS47芯片的7段数码显示译码器的设计。

一、设计目标设计一个能够接受4位二进制代码输入，并将其转换为对应的七段数码形式输出的译码器电路。

二、74LS47芯片介绍74LS47是一种四位BCD-7段数码译码器/驱动器芯片，它能够将4位BCD代码转换为对应的七段数码输出。

该芯片具有以下特点：1.输入：4位BCD代码（A，B，C和D）2.输出：共阳极（共阳）显示器的七个引脚（a，b，c，d，e，f和g）3.功能：将BCD代码转换为七段数码形式输出，用于显示三、电路设计1.将74LS47芯片的引脚连接至7段数码显示器的a，b，c，d，e，f和g引脚。

这些引脚负责控制七段数码的每个段。

2.A，B，C和D引脚接收4位二进制代码输入。

3. 第一个74LS47芯片的Vcc引脚连接到正电源，GND引脚连接到地。

4. 还需将每个74LS47芯片的GA和GB引脚连接在一起，形成一个输入信号的链。

GA和GB引脚连接到Vcc电源端。

5.在接有显示器的七段段引脚（a，b，c，d，e，f，g）和段选择（a-g`）之间插入电阻。

这些电阻可用于限流，避免过高电流对显示器和芯片造成损坏。

6.确保芯片和显示器之间的信号传输有效，没有短路或脱离接地。

四、工作原理1.输入：通过A、B、C和D四个引脚接收4位BCD代码，一共有16个可能的输入组合。

2.输出：将四位BCD代码转换为相应的七段数码输出，用于显示。

例如，输入“0000”将转换为“0”的数码形式。

3.七段显示器共阳极（共阳）：对于共阳极的显示器，七个段引脚（a，b，c，d，e，f和g）的高电平将被激活，且通过公共引脚控制显示的数码部分。

4.区分位和段：每个数码位由七个段组成，通过该段的点亮和熄灭来表示所需显示的数字。

实验名称：十六进制7段数码显示译码器设计实验目的：1．设计七段显示译码器2．学习Verilog HDL文本文件进行逻辑设计输入；3．学习设计仿真工具的使用方法；工作原理：7段数码是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是二进制的，所以输出表达都是十六进制的，为了满足十六进制数的译码显示，最方便的方法就是利用译码程序在FPGA/CPLD中来实现。

例如6-18作为7段译码器，输出信号LED7S 的7位分别接图6-17数码管的7个段，高位在左，低位在右。

例如当LED7S输出为“1101101”时，数码管的7个段g,f,e,d,c,b,a分别接1,1,0,1,1,0,1；接有高电平的段发亮，于是数码管显示“5”。

注意，这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，例6-18中的LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)应改为…(7 DOWNTO 0)。

实验内容1：将设计好的VHDL译码器程序在Quartus II上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形。

实验步骤：步骤1：新建一个文件夹击打开vhdl文件；步骤2:编写源程序并保存步骤3：新建一个工程及进行工程设置步骤4：调试程序至无误；步骤5：接着新建一个VECTOR WAVEFOM文件及展出仿真波形设置步骤6：输入数据并输出结果（时序仿真图）步骤7：设置好这个模式步骤8：生成RTL原理图步骤9：引脚锁定及源代码LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY DECL7S ISPORT(A :IN STD_LOGIC_VECTOR(3 DOWNTO 0);LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); END;ARCHITECTURE one OF DECL7S ISBEGINPROCESS(A)BEGINCASE A ISWHEN"0000"=> LED7S<="0111111";WHEN"0001"=> LED7S<="0000110";WHEN"0010"=> LED7S<="1011011";WHEN"0011"=> LED7S<="1001111";WHEN"0100"=> LED7S<="1100110";WHEN"0101"=> LED7S<="1101101";WHEN"0110"=> LED7S<="1111101";WHEN"0111"=> LED7S<="0000111";WHEN"1000"=> LED7S<="1111111";WHEN"1001"=> LED7S<="1101111";WHEN"1010"=> LED7S<="1110111";WHEN"1011"=> LED7S<="1111100";WHEN"1100"=> LED7S<="0111001";WHEN"1101"=> LED7S<="1011110";WHEN"1110"=> LED7S<="1111001";WHEN"1111"=> LED7S<="1110001";WHEN OTHERS =>NULL;END CASE;END PROCESS;END;实验内容二：1、硬件测试。

BCD七段数码管显示译码器和真值表资料BCD七段数码管显示译码器和真值表类别：网文精粹阅读：1865发光二极管（LED）由特殊的半导体材料砷化傢、磷砷化傢等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件（半导体显示器）。

分段式显示器（LED数码管）由7条线段围成8型，每一段包含一个发光二极管。

外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。

只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。

图4 - 17（a是共阴式LED数码管的原理图，图4-17（b）是其表示符号。

使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动（控制），如图4 - 17（c）所示BCD七段译码器的输入是一位BCD码（以D、C、B、A表示），输出是数码管各段的驱动信号（以Fa~Fg表示），也称4—7译码器。

若用它驱动共阴LED 数码管，则输出应为高有效，即输出为高（1）时，相应显示段发光。

例如，当输入8421码DCBA=0100时，应显示，即要求同时点亮b、c、f、g段，熄灭a d、e段，故译码器的输出应为Fa~Fg=0110011,这也是一组代码，常称为段码。

同理，根据组成0~9这10个字形的要求可以列出8421BCD七段译码器的真值表，见表4 - 12（未用码组省略）表4-12 BCD -段译码器真直表D 输C入F M出字晤A尺Fj00001111110一n 00Q101100a a1001a]10i I a* 匚001i111i001二010a c110011LJ010i1Q11011Ei011010i1111r Li0111111100Q01000]'1i I111100i11110i i匚MSI BCD七段译码器就是根据上述原理组成的，只是为了使用方便，增加了一些辅助控制电路。

这类集成译码器产品很多，类型各异，它们的输出结构也各不相同，因而使用时要予以注意。

图4-17(c)是BCD七段译码器驱动LED 数码管(共阴)的接法。
