【中考零距离】2017潍坊中考物理复习知识精炼 三年中考例析：第17单元 电与磁 电磁波

2017潍坊物理中考试题一、选择题1. 在物理学中，下列哪个物理量是矢量？A. 质量B. 温度C. 速度D. 能量2. 物体在受力时会发生形变，以下哪种形变属于弹性形变？A. 塑性形变B. 永久形变C. 弹性形变D. 表面形变3. 关于光的折射，以下说法正确的是：A. 光从空气进入水中时，折射角大于入射角。

B. 光从空气进入水中时，折射角小于入射角。

C. 光从水中进入空气时，折射角大于入射角。

D. 光的折射与介质的折射率无关。

4. 下列关于功率的表述，哪一项是错误的？A. 功率是单位时间内做功的多少。

B. 功率的单位是瓦特。

C. 功率越大表示做功越快。

D. 功率与做功的时间成反比。

5. 一个物体在水平面上做匀速直线运动，以下哪个力是物体受到的？A. 重力B. 摩擦力C. 支持力D. 张力二、填空题6. 一个质量为2kg的物体，受到10N的力，加速度大小为_______。

7. 一个电路中，电阻R1为10Ω，电阻R2为20Ω，当它们串联时，总电阻为_______。

8. 光在真空中的传播速度是_______ m/s。

9. 一个电路中，电流为2A，电阻为5Ω，那么通过电阻的功率为_______。

三、计算题10. 一个质量为0.5kg的物体，受到的重力为多少牛顿？11. 一个电阻为30Ω的电器，通过它的电流为0.5A，求通过该电器的功率。

12. 一个电路中，电阻R1为4Ω，R2为6Ω，当它们并联时，求电路的总电阻。

四、实验探究题13. 在探究杠杆平衡条件的实验中，如何通过改变力臂长度来达到平衡？请简述实验步骤。

14. 在测量物体密度的实验中，通常使用哪种方法？请描述实验原理及所需材料。

五、论述题15. 论述牛顿第一运动定律的基本内容及其在日常生活中的应用。

16. 论述光的反射定律，并结合实例说明光的反射现象。

六、综合应用题17. 在一个斜面上，一个质量为2kg的物体以一定的初速度下滑，已知斜面的角度为30度，摩擦系数为0.1，请计算物体下滑的加速度。

2017年山东省潍坊市中考物理试卷一、单项选择题（每题2分，共20分）1．下列科学家中，对“牛顿第一定律”的建立做出巨大贡献的是（）A．焦耳B．伽利略C．欧姆D．法拉第【考点】6J：牛顿第一定律．【分析】焦耳定律、欧姆定律及法拉第的电磁感应实验，均与电及磁有关，伽利略的斜面实验为牛顿第一定律奠定了基础．【解答】解：根据所学知识，焦耳、欧姆、法拉第与电及磁的知识有关，伽利略、笛卡尔的实验为牛顿第一定律的得出奠定了基础．故ACD错误，B正确．故选B．2．北方的冬天，可以看到户外的人不断呼出“白气”．清晨，人们有时会看到路边的草或者树叶上结有露珠．这些都是（）A．汽化现象B．液化现象C．升华现象D．凝华现象【考点】1M：液化及液化现象．【分析】物质由气态变成液态的过程叫做液化，分析各选项中物质的状态的先后变化，就可得到正确选项．【解答】解：户外的人不断呼出“白气”以及露珠是液态的，是由人呼出的水蒸气或空气中的水蒸气遇冷凝结而成的小水滴，属于液化现象．故ACD错误，B正确．故选B．3．下列工具在正常使用过程中，属于费力杠杆的是（）A．起子B．核桃夹C．钳子D．食品夹【考点】7O：杠杆的分类．【分析】结合生活经验和图片，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【解答】解：A、起子在使用时，动力臂大于阻力臂，属于省力杠杆；B、核桃钳在使用时，动力臂大于阻力臂，属于省力杠杆；C、钳子在使用时，动力臂大于阻力臂，属于省力杠杆；D、食品夹在使用时，动力臂小于阻力臂，属于费力杠杆．故选D．4．小丽面向穿衣镜，站在镜前60cm处，镜中的像与她相距（）A．30cm B．60cm C．90cm D．120cm【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】平面镜成像时，成等大正立的虚像，且像距与物距是相等的．【解答】解：在平面镜成像时，像距与物距是相等的，此时物距为60cm，则像距为60cm，那么镜中的像到小丽本人的距离为60cm+60cm=120cm．故选D．5．下列家用电器中，利用电流热效应工作的是（）A．抽油烟机B．电视机C．电饭锅D．电风扇【考点】JG：电热．【分析】电流的热效应就是把电能转化为内能．【解答】解：抽油烟机、电风扇、主要是把电能转化为机械能，电视机主要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是利用电流的热效应．故ABD不符合题意，C符合题意．故选C．6．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识．下列有关安全用电的说法，不符合要求的是（）A．电线和用电器达到使用寿命后要及时更换B．更换灯泡，搬动电器前要先断开电源开关C．放风筝时要远离高压电线D．雷雨天气要尽快到大树下避雨【考点】IV：安全用电原则．【分析】（1）保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故．（2）更换灯泡、移动用电器之前必须断开开关，防止发生触电事故；（3）安全用电的原则：不接触低压带电体，不靠近高压带电体；（4）当雷雨天，树作为地面上的“凸出物”，雷电电流通过树干就会传下来．在传下来的过程中电弧放电打在人的头上，又通过人体一直传到地下去，而这样就造成了雷电灾害．【解答】解：A、电线和家用电器达到使用寿命应及时更换，避免因线路老化造成短路．故A符合安全用电原则．B、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故B符合安全用电的原则．C、不接触低压带电体，不靠近高压带电体，故放风筝时要远离高压电线，故C符合安全用电的原则；D、在大树下避雨，因为大树和人体都是电的良导体，雷电极易通过突起的大树传向人体，而造成雷电灾害．故D不符合安全用电原则．故选D．7．如图所示，验电器箔片闭合．小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开．下列说法正确的是（）A．丝绸摩擦过的玻璃棒带负电B．金属箔张片开是由于两箔片都带正电荷而互相排斥C．此过程中，玻璃棒上的正电荷移动到了箔片上D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒【考点】HA：验电器的原理及使用；HE：电流的方向．【分析】（1）人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；（2）电荷规律：同种电荷相排斥，异种电荷相吸引；（3）验电器箔片上的电子转移到玻璃棒上；（4）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反．【解答】解：A、用丝绸摩擦过的玻璃棒带正电，故A错误；CD、玻璃棒带正电，是因为缺少电子，玻璃棒与验电器接触后，验电器两箔片上的电子会转移玻璃棒上（则两箔片因为失去电子而带正电），因为电流方向与电子定向移动的方向相反，故瞬间电流的方向从玻璃棒到验电器的箔片，故CD错误．B、据验电器的原理和前面的分析可知，金属箔张开是因为两箔片都带正电荷而互相排斥，故B正确；故选B．8．如图是四冲程汽油机的剖面图，它是由吸气、压缩、做功、排气四个冲程不断循环来保证连续工作的．其中内能转化为机械能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【考点】GM：内燃机的四个冲程．【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能【解答】解：在压缩冲程末，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞向下运动，对外做功，在这个过程中，燃气推动活塞做功，燃气的内能减少，温度降低，燃气的内能转化为活塞的机械能；所以，内能转化为机械能的是做功冲程．故选C．9．声音可以传递能量与信息．下列实例利用声传递能量的是（）A．利用超声波清洗机清洗眼镜B．医生通过听诊器给病人诊病C．利用超声波检测锅炉有无裂纹D．盲人利用超声导盲仪探测前进道路上的障碍物【考点】9N：声与能量．【分析】声波可以传递信息，是指告诉我们什么，也就是传递了信息，如医生通过听诊器给病人诊病；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波洁牙，清洗眼镜等．【解答】解：A、利用超声波清洗眼镜，利用了声波可以传递能量，故A符合题意．B、医生通过听诊器给病人诊病，是利用声波能够传递信息，故B不符合题意；C、用超声波检查锅炉内有没有裂纹，是利用声波能传递信息；故C不符合题意；D、盲人利用超声导盲仪探测前进道路上的障碍物，是利用声波能传递信息；故D不符合题意．故选A．10．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态【考点】J7：电功率．【分析】根据P=可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1，R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P=可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．二、多项选择题（每题4分，共28分）11．清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度．这里涉及到一个很重要的光学规律．以下实例也涉及到这个规律的是（）A．水中筷子被“折断”B．自行车尾灯格外亮C．激光引导掘进方向D．瞄准鱼的下方才能叉到鱼【考点】AM：光的折射现象及其应用．【分析】（1）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：水中筷子被“折断”、看水里的鱼比实际位置浅等；（2）自行车的尾灯是由相互垂直的平面镜组合而成的，利用光的反射将射来的光按照原来的方向再次反射回去，进入自行车后面的汽车司机或摩托车司机眼中，就可以看清自行车，从而避免交通事故；（3）利用光的直线传播来进行分析，如激光引导掘进方向等．【解答】解：清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度．这里涉及到一个很重要的光学规律__光的折射．A、斜插入水中的筷子好像折断了，是光的折射现象，故A符合题意；B、自行车尾灯有很多相互垂直的平面镜组成，无论从哪个方向射来的光都能被沿原路反射回去，利用了光的反射原理，故B不符合题意；C、激光引导掘进机前进，是利用了光沿直线传播的原理，故C不符合题意；D、瞄准鱼的下方才能叉到鱼，是光的折射现象，故D符合题意；故选AD．12．如图所示，对于下列实验中所描述的物理过程，说法正确的是（）A．试管内的水蒸气推动塞子冲出去时，水蒸气的内能减小B．抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大C．给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能减小D．厚玻璃管中的空气被压缩时，管内空气的内能减小【考点】G9：做功改变物体内能；GW：扩散现象．【分析】（1）根据温度与内能的关系和做功可以改变物体的内能角度分析解答问题；（2）分子在不停的做无规则运动；（3）做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小．【解答】解：A、图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，；故A正确；B、抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明分子在不停的做无规则运动，故B错误；C、给瓶内打气，瓶内的空气推动塞子跳起来时，空气对活塞做功，空气的内能减小；故C正确；D、图中厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加；故D 错误．故选AC．13．下列实验中，可以用来证明大气压强存在的是（）A．瓶中燃烧浸过酒精的棉花，鸡蛋剥皮堵住瓶口，鸡蛋被吸入瓶中B．用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住C．两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出D．提起水平接触水面的玻璃板，需要的力大于玻璃板的重力【考点】8E：大气压强的存在．【分析】大气压强是由于空气具有重力和流动性而产生的，例如吸盘、瓶吞鸡蛋、马德堡半球实验等．【解答】解：A、浸过酒精的棉花燃烧时，使瓶内的气体受热膨胀，一部分空气跑到瓶外，用鸡蛋封住瓶口，瓶内的棉花停止燃烧，瓶内气体温度降低，压强减小，此时瓶内气压小于瓶外大气压，在大气压的作用下鸡蛋被压入瓶中．故A符合题意；B、用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住，是因为水排出了杯子内的空气，在大气压的作用下纸片掉不下来，说明了大气压强的存在，故B符合题意；C、两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出，说明水对橡皮膜有一个向下的压强，与大气压无关，故C不符合题意；D、当玻璃板与水面接触时，玻璃板与水分子之间存在作用力，当用力向上拉时，除重力外，还要克服水分子间的作用力，所以拉力比玻璃板的重力要大，反映了水分子和玻璃分子间存在引力的作用，与大气压无关，故D不符合题意．故选AB．14．如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是（）A．导线ab静止不动，电流计指针不偏转B．导线ab在水平方向运动，电流计指针可能会发生偏转C．导线ab在竖直方向运动，电流计指针可能会发生偏转D．电流计指针的偏转方向与导线ab的运动方向有关【考点】CU：探究电磁感应现象的实验．【分析】解答本题要求知道产生感应电流的条件，电磁感应现象原理告诉我们，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，由此可知产生电流的条件之一是导体做切割磁感线运动．且所产生的感应电流的方向与磁场的方向和导体运动的方向有关．【解答】解：A、导线ab静止不动，不切割磁感线，不会产生感应电流，电流计指针不偏转，故A 正确；B、导线ab在水平方向运动，导线ab做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故B正确；C、导线ab在竖直方向运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故C错误；D、导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确．故选ABD．15．如图所示，用一滑轮组在5s内将一重为200N的物体向上匀速提起2m，不计动滑轮及绳自重，忽略摩擦．下列说法正确的是（）A．物体上升的速度是2.5m/s B．拉力F大小为100NC．拉力F的功率为80W D．拉力F的功率为40W【考点】7!：滑轮组绳子拉力的计算；FF：功率的计算．【分析】（1）由图可知，n=2，不计动滑轮及绳自重，忽略摩擦．F=G；（2）由v=可求速度；F的功率利用P=Fv可解．（3）绳子的速度，v绳=2v物，拉力【解答】解：由图可知，n=2，A、物体上升的速度：v===0.4m/s；故A错误；B、分析滑轮组，不计动滑轮及绳自重，忽略摩擦．拉力F大小F=G=×200N=100N，故B正确；CD、绳子的速度，v绳=2v物=2×0.4m/s=0.8m/s，拉力F的功率：P===Fv=100N×0.8m/s=80W，故C正确，D错误．故选BC．16．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定．当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是（）A．电流表的示数变大B．R1与R2消耗的电功率之和增大C．R1与R2消耗的电功率之和减小D．电压表V1示数的减少量等于V2示数的增加量【考点】IZ：电路的动态分析．【分析】ABC、分析电路的连接，由滑动变阻器滑片向b端移动时，判断R2变化，根据电阻的串联，判断总电阻变化，由欧姆定律，判断电路中电流即电流表示数变经；因R1与R2消耗的电功率之和即电路的总功率，根据P=UI，确定电路的总功率变化；D、根据串联电路电压的规律：电源电压（不变）等于各部分的电压之和分析．【解答】解：由图可知，R1与R2串联，电压表V1测R1的电压，电压表V2测R2的电压，电流表测电路中的电流；ABC、电源电压恒定，当闭合开关，滑动变阻器滑片向b端移动时，R2变大，根据电阻的串联，总电阻变大，由欧姆定律可知，电路中电流变小，即电流表示数变小，A错误；根据P=UI可知，电路的总功率变小，即R1与R2消耗的电功率之和变小，故B错误；C正确；D、由前面分析可知，滑动变阻器滑片向b端移动时，电路中电流变小，由U1=IR1可知，R1两端的电压减小，即V1示数变小；在串联电路中，电源电压（不变）等于各部分电压之和，所以，电压表V1示数的减少量等于V2示数的增加量，故D正确．故选CD．17．如图所示，长木板放在水平桌面上，木块放在长木板上，砝码放在木块上．现用2N的力F水平拉木块，木块、砝码、长木板均保持静止，此状态下，下列说法正确的是（）A．木块对砝码的摩擦力为2N B．长木板对木块的摩擦力为2NC．桌面对长木板的摩擦力为2N D．桌面对长木板的摩擦力为0【考点】7D：摩擦力的大小．【分析】静摩擦力大小与外力大小有关，根据物体处于平衡状态，据此做出判断．【解答】解：A、用2N的力F水平拉木块，木块、砝码、长木板均保持静止，此状态下，砝码相对木块静止，水平方向没有运动趋势，木块对砝码的摩擦力为0，故A错误；B、用2N的力F水平拉木块，木块静止，拉力与长木板之间有相对运动趋势，摩擦力等于拉力，长木板对木块的摩擦力为2N，故B正确；C、D、由B分析，长木板对木块的摩擦力为2N，木块对长木板的摩擦力是2N，它们是相互作用力，对长木板受木块对长木板的摩擦力是2N，由于长木板静止，处于平衡状态，即桌面对长木板的摩擦力为2N，故C正确，D错误．故选BC．三、解答题（共1小题，满分5分）18．科普阅读题：阅读下列短文．“墨子号”与“天宫二号”人类一直向往插上翅膀，飞向太空，探索宇宙的奥秘．我国的太空探索技术一走在世界前列．2016年8月16日1时40分，我国在酒泉卫星发射中心用运载火箭将“墨子号”卫星发射升空，“墨子号”先在火箭强大推力的作用下加速上升，到达预定轨道后与火箭成功分离，绕地球做圆周运动．它是世界首颗量子科学实验卫星．仅隔1个月后的中秋夜22时04分，运载火箭又从酒泉卫星发射中心腾空而起，约575秒后，“天宫二号”与火箭成功分离，进入预定轨道．“天宫二号”的主要任务是与“神州十一号”载人飞船交会对接，完成两名航天员进行30天中期驻留；与货运飞船交会对接，进行推进剂补加；在航天员驻留期间，开展维修性技术实验，及舱内其他实验项目；搭载14个科学实验，开展空间技术应用．它也担负着量子通讯实验的使命，量子通讯的信息传输速度尽管不会超过光速，但会大大加强通信的安全性．量子卫星首席科学家潘建伟院士说，墨子最早提出光沿直线传播，设计了小孔成像实验，奠定了光通信、量子通信的基础．“墨子号”以中国古代伟大科学家墨子的名字命名，提升了中华民族的文化自信．回答下列问题：（1）升空的“墨子号”与火箭分离前，“墨子号”的动能增大，机械能增大（选填“增大”“不变”或“减小”）．（2）“天宫二号”与货运飞船交会对接时，以“天宫二号”为参照物，货运飞船是运动的；以地球为参照物，货运飞船是运动的（选填“运动”或“静止”）．（3）写出除小孔成像外，能说明“光沿直线传播”的一个实例影子的形成．【考点】FN：动能和势能的大小变化；53：运动和静止的相对性；A2：光在均匀介质中直线传播．【分析】（1）根据影响动能和重力势能的因素分析两者的变化，根据机械能等于动能和势能之和分析机械能的变化；（2）判断物体是运动的还是静止的，要看它和参照物之间的位置关系，如果位置变化了，说明该物体是运动的，否则是静止的；（3）光在同种、均匀、透明介质中沿直线传播，光的直线传播所形成的现象有：影子的形成、日食、月食、小孔成像等．【解答】解：（1）升空的“墨子号”与火箭分离前，它们一起加速上升，“墨子号”的质量不变，速度变大，高度不断增大，则动能和重力势能都增大，机械能增大；（2）“天宫二号”与货运飞船交会对接时，两者之间的距离逐渐减小，直至对接完成；此过程中，以“天宫二号”为参照物，货运飞船的位置不断变化，则货运飞船是运动的；以地球为参照物，货运飞船的位置不断变化，则货运飞船是运动的；（3）光的直线传播所形成的现象有：影子的形成、日食、月食、小孔成像等．故答案为：（1）增大；增大；（2）运动；运动；（3）影子的形成（合理即可）．四、作图与实验题（共20分）19．在图中画出重为G的小球所受重力的示意图．【考点】6H：力的示意图．【分析】根据重力的方向是竖直向下的，过重心做竖直向下的力即可．【解答】解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：20．在图中标出磁感线的方向及小磁针的N极．【考点】CA：通电螺线管的磁场；C7：磁感线及其特点．【分析】根据电源的正负极判断电流的流向，再利用安培定则判断螺线管的极性，最后确定小磁针的极性．【解答】解：如图，电流从螺线管右侧流向左侧，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的N极，图中螺线管右端为N极，左端为S极．磁感线在螺线管外部总是从N极指向S极，根据异名磁极相互吸引，小磁针靠近螺线管N极的一端为S 极，另一端为N极，如图所示．21．如图所示是探究“凸透镜成像规律”的实验装置，凸透镜的焦距为10cm，点燃的蜡烛与凸透镜固定不动．移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、缩小的实像；遵从这一成像原理的是照相机（选填“照相机”“投影仪”或“放大镜”）．【考点】B7：凸透镜成像规律及其探究实验．【分析】根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．【解答】解：凸透镜位于50cm刻线处，蜡烛移至20cm刻度线处，物距u=50cm﹣20cm=30cm，凸透镜的焦距是10cm，u＞2f，成倒立、缩小的实像，照相机就是用到了该原理．故答案为：倒立；缩小；照相机．22．现要测量小灯泡的功率．小薇同学选择了满足这个实验要求的器材，并连接了部分电路，如图甲所示．（1）请添加一根导线，完成图甲所示的实验电路的连接．（2）闭合开关前，滑动变阻器的滑片应滑至b端（选填“a”或“b”）．（3）闭合开关，调节滑动变阻器，当电压表示数为1.9V时，电流表示数如图乙所示，为0.2A，此时小灯泡的功率为0.38W．【考点】JF：电功率的测量．【分析】（1）根据电源电压确定电压表量程与灯并联；（2）为保护电路，闭合开关前，滑动变阻器的滑片应滑至阻值最大处；（3）根据图乙电流表小量程读数，根据P=UI求灯的功率．【解答】解：（1）因电源电压为3V，故电压表选用小量程与小灯泡并联，如下图所示：（2）为保护电路，闭合开关前，滑动变阻器的滑片应滑至阻值最大处，即b端；（3）当电压表示数为1.9V时，电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为0.2A，此时小灯泡的功率为：P=UI=1.9V×0.2A=0.38W．故答案为：（1）如上图所示；（2）b；（3）0.2；0.38．23．同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm．然后，用小刀刮两端引线的漆皮．用硬金属丝做两个支架，固定在硬纸板上．两个支架分别与电池的两极相连．把线圈放在支架上，线圈下放一块强磁铁，如图所示．给线圈通电并用手轻推一下，线圈就会不停的转下去．（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是B（填选项“A”或“B”）．A．两端全刮掉B．一端全部刮掉，另一端只刮半周（2）线圈在转动过程中电能转化为机械能．（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因电源电压较低、磁场太弱或开始线圈处在平衡位置．【考点】CN：直流电动机的构造和工作过程．【分析】（1）为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动．。

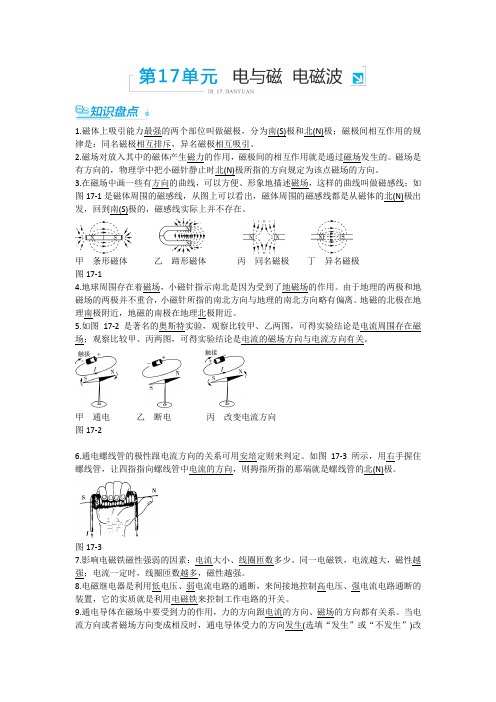

1.磁体上吸引能力最强的两个部位叫做磁极，分为南(S)极和北(N)极；磁极间相互作用的规律是：同名磁极相互排斥，异名磁极相互吸引。

2.磁场对放入其中的磁体产生磁力的作用，磁极间的相互作用就是通过磁场发生的。

磁场是有方向的，物理学中把小磁针静止时北(N)极所指的方向规定为该点磁场的方向。

3.在磁场中画一些有方向的曲线，可以方便、形象地描述磁场，这样的曲线叫做磁感线；如图17-1是磁体周围的磁感线，从图上可以看出，磁体周围的磁感线都是从磁体的北(N)极出发，回到南(S)极的，磁感线实际上并不存在。

甲条形磁体乙蹄形磁体丙同名磁极丁异名磁极图17-14.地球周围存在着磁场，小磁针指示南北是因为受到了地磁场的作用。

由于地理的两极和地磁场的两极并不重合，小磁针所指的南北方向与地理的南北方向略有偏离。

地磁的北极在地理南极附近，地磁的南极在地理北极附近。

5.如图17-2是著名的奥斯特实验，观察比较甲、乙两图，可得实验结论是电流周围存在磁场；观察比较甲、丙两图，可得实验结论是电流的磁场方向与电流方向有关。

甲通电乙断电丙改变电流方向图17-26.通电螺线管的极性跟电流方向的关系可用安培定则来判定。

如图17-3所示，用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的北(N)极。

图17-37.影响电磁铁磁性强弱的因素：电流大小、线圈匝数多少。

同一电磁铁，电流越大，磁性越强；电流一定时，线圈匝数越多，磁性越强。

8.电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置，它的实质就是利用电磁铁来控制工作电路的开关。

9.通电导体在磁场中要受到力的作用，力的方向跟电流的方向、磁场的方向都有关系。

当电流方向或者磁场方向变成相反时，通电导体受力的方向发生(选填“发生”或“不发生”)改变。

10.电动机由两部分组成：能够转动的线圈和固定不动的磁体。

在电动机里，能够转动的部分叫做转子，固定不动的部分叫做定子，电动机工作时把电能转化为机械能，它是利用通电线圈在磁场里受力转动的原理来工作的。

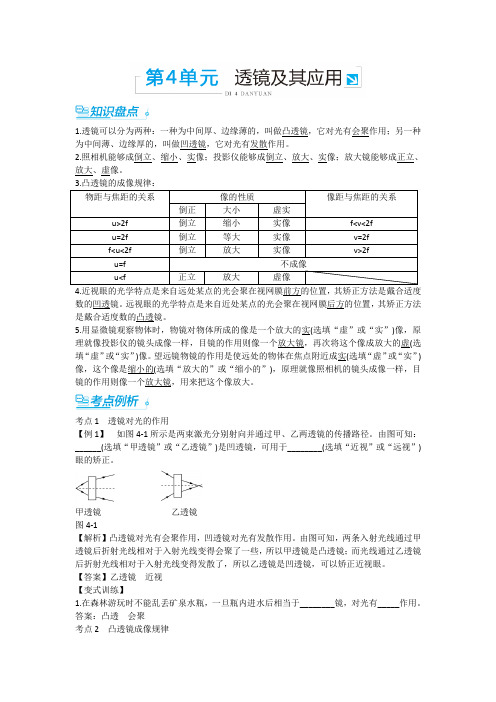

1.透镜可以分为两种：一种为中间厚、边缘薄的，叫做凸透镜，它对光有会聚作用；另一种为中间薄、边缘厚的，叫做凹透镜，它对光有发散作用。

2.照相机能够成倒立、缩小、实像；投影仪能够成倒立、放大、实像；放大镜能够成正立、放大、虚像。

近视眼的光学特点是来自远处某点的光会聚在视网膜前方的位置，数的凹透镜。

远视眼的光学特点是来自近处某点的光会聚在视网膜后方的位置，其矫正方法是戴合适度数的凸透镜。

5.用显微镜观察物体时，物镜对物体所成的像是一个放大的实(选填“虚”或“实”)像，原理就像投影仪的镜头成像一样，目镜的作用则像一个放大镜，再次将这个像成放大的虚(选填“虚”或“实”)像。

望远镜物镜的作用是使远处的物体在焦点附近成实(选填“虚”或“实”)像，这个像是缩小的(选填“放大的”或“缩小的”)，原理就像照相机的镜头成像一样，目镜的作用则像一个放大镜，用来把这个像放大。

考点1 透镜对光的作用【例1】如图4-1所示是两束激光分别射向并通过甲、乙两透镜的传播路径。

由图可知：______(选填“甲透镜”或“乙透镜”)是凹透镜，可用于________(选填“近视”或“远视”)眼的矫正。

甲透镜乙透镜图4-1【解析】凸透镜对光有会聚作用，凹透镜对光有发散作用。

由图可知，两条入射光线通过甲透镜后折射光线相对于入射光线变得会聚了一些，所以甲透镜是凸透镜；而光线通过乙透镜后折射光线相对于入射光线变得发散了，所以乙透镜是凹透镜，可以矫正近视眼。

【答案】乙透镜近视【变式训练】1.在森林游玩时不能乱丢矿泉水瓶，一旦瓶内进水后相当于________镜，对光有_____作用。

答案：凸透会聚考点2 凸透镜成像规律【例2】(2016·威海)如图4-2所示，图甲测凸透镜的焦距,图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像。

下列说法正确的是( )甲乙图4-2A．由图甲可知凸透镜的焦距是40 cmB．图乙的成像特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像【解析】根据甲图可以知道f=10 cm，故选项A错误。

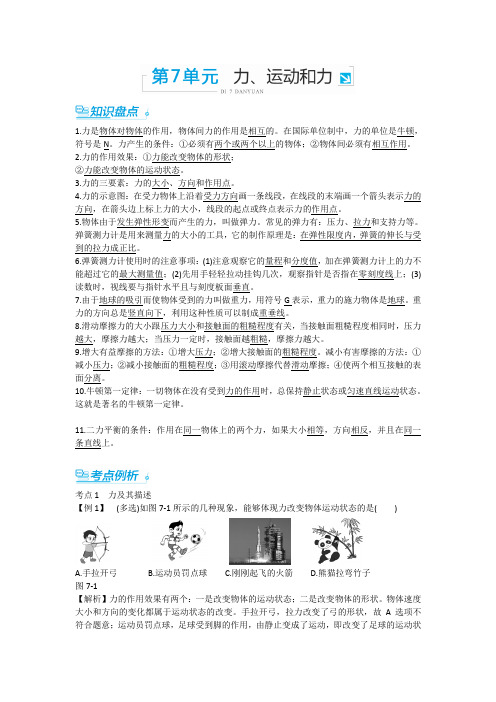

1.力是物体对物体的作用，物体间力的作用是相互的。

在国际单位制中，力的单位是牛顿，符号是N。

力产生的条件：①必须有两个或两个以上的物体；②物体间必须有相互作用。

2.力的作用效果：①力能改变物体的形状；②力能改变物体的运动状态。

3.力的三要素：力的大小、方向和作用点。

4.力的示意图：在受力物体上沿着受力方向画一条线段，在线段的末端画一个箭头表示力的方向，在箭头边上标上力的大小，线段的起点或终点表示力的作用点。

5.物体由于发生弹性形变而产生的力，叫做弹力。

常见的弹力有：压力、拉力和支持力等。

弹簧测力计是用来测量力的大小的工具，它的制作原理是：在弹性限度内，弹簧的伸长与受到的拉力成正比。

6.弹簧测力计使用时的注意事项：(1)注意观察它的量程和分度值，加在弹簧测力计上的力不能超过它的最大测量值；(2)先用手轻轻拉动挂钩几次，观察指针是否指在零刻度线上；(3)读数时，视线要与指针水平且与刻度板面垂直。

7.由于地球的吸引而使物体受到的力叫做重力，用符号G表示，重力的施力物体是地球。

重力的方向总是竖直向下，利用这种性质可以制成重垂线。

8.滑动摩擦力的大小跟压力大小和接触面的粗糙程度有关，当接触面粗糙程度相同时，压力越大，摩擦力越大；当压力一定时，接触面越粗糙，摩擦力越大。

9.增大有益摩擦的方法：①增大压力；②增大接触面的粗糙程度。

减小有害摩擦的方法：①减小压力；②减小接触面的粗糙程度；③用滚动摩擦代替滑动摩擦；④使两个相互接触的表面分离。

10.牛顿第一定律：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态。

这就是著名的牛顿第一定律。

11.二力平衡的条件：作用在同一物体上的两个力，如果大小相等，方向相反，并且在同一条直线上。

考点1 力及其描述【例1】(多选)如图7-1所示的几种现象，能够体现力改变物体运动状态的是( )A.手拉开弓B.运动员罚点球C.刚刚起飞的火箭D.熊猫拉弯竹子图7-1【解析】力的作用效果有两个：一是改变物体的运动状态；二是改变物体的形状。

1.电流做功的过程实际是电能转化为其他形式的能的过程，电流做了多少功就会消耗多少电能。

在国际单位制中，电能的单位是焦耳，常用单位是千瓦时，1度＝1 kW·h＝J。

2.电流做功的多少跟电压的高低、电流的大小和通电时间的长短都有关系，当电路两端的电压为U，电路中的电流为I，通电时间为t时，电功W(或者说消耗的电能)可用公式表示为W＝UIt。

对于纯电阻电路，可推导出W＝t＝。

3.电能表上的几个参数：参数意义220 V表示这个电能表应该在220_V的电路中使用10(20) A表示这个电能表的标定电流为10_A，额定最大电流为20_A。

电能表工作时的电流不应超过额定最大电流(20_A)50 Hz表示这个电能表在频率为50_Hz的交流电路中使用2500 revs/(kW·h)表示接在这个电能表上的用电器每消耗1_kW·h的电能，电能表上的转盘转过2_500转4.电功率是表示电流做功快慢的物理量，它的定义式是P＝，即电功与时间之比。

电功率与电压和电流的关系是P＝UI，对于纯电阻电路，可推导出P＝＝。

在国际单位制中，电功率的单位是瓦特，常用单位是千瓦。

5.额定电压和额定功率概念额定电压：用电器正常工作时的电压额定功率：用电器在额定电压下工作的功率铭牌含义灯泡标有“PZ220 V 60 W”字样，220 V表示额定电压为220_V，60 W 表示额定功率为60_W。

①②纯电阻电路中，电阻不变时，实际功率的计算6.伏安法测量小灯泡的电功率实验原理P＝UI实物图与电路图器材选择(1)电源电压要高于(选填“高于”“低于”或“等于”)小灯泡的额定电压(2)电压表要并联在小灯泡的两端，所选量程要略大于(选填“大于”“小于”或“等于”)小灯泡的额定电压(3)电流表要串联在电路中，所选量程要略大于(选填“大于”“小于”或“等于”)小灯泡的额定电流测量分别在额定电压、约1.2倍额定电压和低于额定电压的情况下测出小灯泡的电功率结论用电器两端的电压不同，电功率就不同，小灯泡两端的电压越高，实际功率越大，小灯泡越亮7.探究电流通过导体产生的热量跟哪些因素有关探究课题电流通过导体产生的热量跟哪些因素有关甲乙探究方法控制变量法和转换法实验设计在甲图所示的实验装置中，让5 Ω和10 Ω的电阻串联在电路中，目的是控制电流和通电时间相同，探究电热与电阻之间的关系；在乙图所示的实验装置中，两个密闭容器中的电阻相同，在其中一个容器的外部，将一个电阻和这个容器中的电阻并联，因此通过两容器中电阻的电流不相同，这样做的目的是控制电阻和通电时间相同，探究电热与电流之间的关系实验结论在电流、通电时间相同的情况下，电阻越大，产生的热量越多；在电阻、通电时间相同的情况下，通过的电流越大，产生的热量越多8.电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，这个规律叫做焦耳定律，其数学表达式为Q＝。

2017年潍坊市初中学业水平测试物理试题第I卷（选择题共48分）一、单项选择题（每题2分，共20分）1、下列科学家中，对“牛顿第一定律”的建立做出巨大贡献的是2、北方的冬天，可以看到户外的人不断呼出“白气”。

清晨，人们有时会看到路边的草或者树叶上结有露珠。

这些都是A.汽化现象B.液化现象C.升华现象D.凝华现象3、下列工具在正常使用过程中，属于费力杠杆的是4小丽面向穿衣镜，站在镜前60cm处，镜中的像与她相距A.30cmB.60cmC.90cmD.120cm5、下列家用电器中，利用电流热效应工作的是6、“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是A.电线和用电器达到使用寿命后要及时更换B.更换灯泡，搬动电器前要先断开电开关C.放风筝时要远离高压电线D.雷雨天气要尽快到大树下避雨7、如图所示，验电器箔片闭合。

小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开。

下列说法正确的是A.丝绸摩擦过的玻璃棒带负电B.金属箔张片开是由于两箔片都带正电荷而互相排斥C.此过程中，玻璃棒上的正电荷移动到了箔片上D.此过程中，瞬间产生的电流方向是从箔片流向玻璃棒8、如图是四冲程汽油机的剖面图，它是由吸气、压缩、做功、排气四个冲程不断循环保证连续工作的。

其中内能转化为机械能的是A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程9、声音可以传递能量与信息。

下列实例利用声传递能量的是A.利用超声波清洗机清洗眼镜B.医生通过听诊器给病人诊病C.利用超声波检测锅炉有无裂纹D.盲人利用超声导盲仪探测前进道路上的障碍物10、某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。

下列说法正确的是、S2闭合时，电饭锅处于加热状态A. SB.S1、S2闭合时，电饭锅处于保温状态C.S1闭合、S2断开时，电饭锅处于加热状态D.S1断开、S2闭合时，电饭锅处于保温状态二、多项选择题（每题4分，共28分）11、清澈见底、看起不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度。

【2017年整理】【2017年整理】山东省潍坊中考物理试题及答案2012年山东潍坊物理第1卷(选择题 35分)一、本题共15小题，共35分(l一10小题，每个小题给出的四个选项中，只有一个是正确的(选对的每小题得2分(ll—15小题。

每个小题给出的四个选项中。

至少有一个是正确的(选对的每小题得3分(选对但不全的得2分。

选错或不选的得0分(选出答案后。

用28铅笔将答题卡上对应的答案标号涂黑1(在国际单位制中，长度、质量和时间的单位分别是A(米(m)、千克(kg)、小时(h) B(千米(km)、千克(kg)、小时(h)C(米(m)、千克(kg)、秒(s) D(米(m)、牛顿(N)、秒(s) 2(我们生活在充满声音的海洋里，歌声、风声、汽车喇叭声……(这些不同的声音具有不同的特性，在繁华闹市区设立的噪声检测器是测定声音的(音调 C(音色 D(频率 A(响度 B3(2011年4月，我国成功发射了第八颗北斗导航卫星，目前北斗卫星导航系统已应用于测绘、电信、减灾救灾等诸多领域，该系统传递信息主要依靠A(次声波 B(微波 C(超声波 D(光波4?下列几种现象中，由于光的反射形成的是A(海市蜃楼 B桥在水中 C(花在放大 D雨后天空出形成倒影镜中成像现的彩虹 5(关于声现象，下列说法正确的是A(声音越宏亮，在空气中传播的就越快B(超声波在真空中也能传播C(女生发出的声音比男生发出的声音传播的快D(声波能够传递信息和能量6(让一束光斜射向一块玻璃砖(这束光射入玻璃和射出玻璃后的光路正确的是7(下列说法正确的是A(夏天，我们看到冰糕冒“白气”，这是一种升华现象B(冬天，窗户玻璃上的“冰花”是室外空气中的水蒸气凝华而成的C(利用干冰人工增雨(是因为干冰能迅速升华放热D(高压锅能很快煮熟饭菜，最主要的原因是增大了锅内的压强，提高了水的沸点 8(如图所示，小车处在水平桌面上，用轻绳跨过定滑轮与钩码相连，在轻绳的拉力作用下沿桌面做匀速运动(若突然剪断轻绳，则小车A(将继续向前匀速运动B(运动的将越来越慢C(将立即停止运动D(受的摩擦力将越来越大9(如图所示，电路中R的阻值为6Ω(闭合开关S 1电流表A的示数为1(2 A，电流 1表A的示数为0(3A，则R的阻值是 22A(18Ω B(24ΩC(6Ω D(3Ω10(把蜡烛放在距离凸透镜50cm的某一位置时在透镜另一侧得到一个清晰的、倒立的、缩小的像(则此凸透镜的焦距不可能是A(10cm B(20cmC(30cm D(5cm11(关于温度、内能和热量(以下说法正确的是A(温度越高的物体所含的热量一定越多B(温度相同的两个物体间不会发生热传递00 C(0C的冰变成0C的水，温度不变，内能不变D(任何物体都具有内能，通过摩擦可增大冰块的内能 12(许多物理学家在科学发展的历程中作出了杰出的贡献(下列说法符合历史事实的是A(伽利略发现了万有引力定律(焦耳首先发现了电流的热效应 Bc(牛顿最早通过实验研究了光的色散现象D(奥斯特首先发现了电流的磁效应13(自行车是一种简便的交通工具，从它的构造和使用过程中，可发现许多与物理有关的知识(下列说法正确的是A(自行车轮胎上凹凸不平的花纹，是为了增大摩擦力B(骑自行车上坡过程中，走“s”形路线更省力C(自行车刹车手闸是—个费力杠杆，急刹车时要用力握紧D(自行车上的红色尾灯能自行发光，晚上能提醒汽车司机注意14?市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售(矿泉水中含有人体所需的多种矿物质，导电能力较强(纯净水是用自来水经过多层过滤后得到的饮用水，矿物质含量较少，导电能力较差(小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水(P、Q是相同的两根细长玻璃管，P内装满已知矿泉水，Q内装满待测的“矿泉水”(单刀双掷开关S从1拨到2时A(若电压表示数不变，则Q内是纯净水B(若电压表示数不变，则Q内是矿泉水C(若电压表示数变小，则Q内是纯净水D(若电压表示数变小，则Q内是矿泉水15(今年入春以来，我市降水偏少，干旱较为严重(小华家利用晚上时间浇灌麦田，为了照明，他用长导线将电从家中接到田间，所接灯泡型号为220V 100W，通电后，发现该灯泡明显比家中相同型号的灯泡暗(他用电流表测得导线中的电流为0(4A，由此可知(灯泡电阻不变)A(导线的发热功率为10(56WB(导线的发热功率为12Wc(灯泡的实际功率为88WD(灯泡的实际功率为77(44W第?卷(非选择题共65分) 说明:第?卷共4页(用钢笔或圆珠笔(作图可用铅笔)将解答直接写在试卷上二、填空题l本大题共4小题，共l6分)16， (4分)照相机镜头的作用相当于一个透镜;显微镜的目镜是一组透镜，它的作用相当于一个透镜(在甲乙两幅示意图中，矫正近视眼的是 ;矫正远视眼的是 ((填“甲”或“乙”)发电机是根据原理制成的(电动机是根据通电线圈在磁场中受力转动制17((4分)成的(电风扇的主要部件是电动机，电风扇正常工作时，电动机把能转化为能和能。
