建筑节能计算公式标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
（节能）热工计算：
1、围护结构热阻的计算
单层结构热阻：
R=δ/λ
式中：δ—材料层厚度(m)
λ—材料导热系数[W/]
多层结构热阻：
R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻w)
δ1、δ2、---δn—各层材料厚度(m)
λ1、λ2、---λn—各层材料导热系数[W/]
2、围护结构的传热阻
R0=Ri+R+Re
式中: Ri —内表面换热阻w)(一般取
Re —外表面换热阻w)(一般取
R —围护结构热阻w)

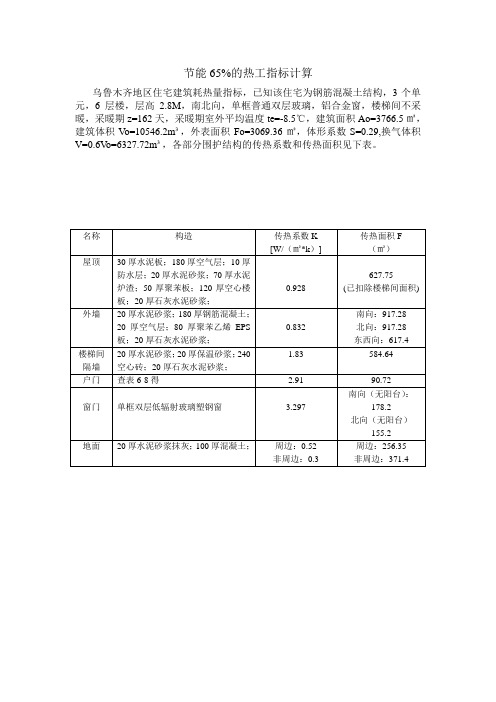

3、围护结构传热系数计算
K=1/ R0
式中: R0—围护结构传热阻
外墙受周边热桥影响条件下，其平均传热系数的计算
Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:
Km—外墙的平均传热系数[W/]
Kp—外墙主体部位传热系数[W/]
Kb1、Kb2、Kb3—外墙周边热桥部位的传热系数[W/]
Fp—外墙主体部位的面积
Fb1、Fb2、Fb3—外墙周边热桥部位的面积
4、单一材料热工计算运算式
①厚度δ(m) = 热阻值Rw) * 导热系数λ[W/]
②热阻值Rw) = 1 / 传热系数K [W/(㎡K)]
③厚度δ(m) = 导热系数λ[W/] / 传热系数K [W/(㎡K)]
5、围护结构设计厚度的计算
厚度δ(m) = 热阻值Rw) * 导热系数λ[W/] *修正系数。
导热系数、传热系数、热阻值概念及热工计算方法导热系数入[W/(m.k)]:导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K, C)，在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度(W/m?K,此处的K可用C代替)。
导热系数可通过保温材料的检测报告中获得或通过热阻计算。
传热系数K [W/( rf?K)] : 传热系数以往称总传热系数。
国家现行标准规范统一定名为传热系数。
传热系数K 值，是指在稳定传热条件下，围护结构两侧空气温差为1度(K，r)，1小时内通过1平方米面积传递的热量，单位是瓦/平方米?度(W/ rf?K，此处K可用r代替)。
传热系数可通过保温材料的检测报告中获得。
热阻值R(m.k/w) :热阻指的是当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值。
单位为开尔文每瓦特(K/W)或摄氏度每瓦特(r /W)。
传热阻:传热阻以往称总热阻，现统一定名为传热阻。
传热阻R0是传热系数K的倒数，即R0=1/K，单位是平方米*度/瓦(rf *K/W )围护结构的传热系数K值愈小，或传热阻R0值愈大，保温性能愈好。
(节能)热工计算:1、围护结构热阻的计算单层结构热阻：R=S /入式中：材料层厚度(m);入一材料导热系数[W/(m.k)]多层结构热阻：R=R1+R2+----Rn= S 1/ 入1+ S 2/ 入2+----+ S n/ 入n式中: R1 、R2、---Rn —各层材料热阻(m.k/w)S 1、S 2、--- S n-各层材料厚度(m)入1、入2、---入n-各层材料导热系数[W/(m.k)]2、围护结构的传热阻R0=Ri+R+Re式中: Ri -内表面换热阻(m.k/w)( 一般取0.11) Re -外表面换热阻(m.k/w)( 一般取0.04) R -围护结构热阻(m.k/w)3、围护结构传热系数计算K=1/ R0式中: R0 —围护结构传热阻外墙受周边热桥影响条件下，其平均传热系数的计算Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3)式中:Km—外墙的平均传热系数[W/(m.k)]Kp —外墙主体部位传热系数[W/(m.k)]Kb1、Kb2、Kb3-外墙周边热桥部位的传热系数[W/(m.k)]Fp —外墙主体部位的面积Fb1 、Fb2、Fb3—外墙周边热桥部位的面积4、单一材料热工计算运算式热阻值R(m.k/w) = 1 / 传热系数K [W/( rf?K)]导热系数入[W/(m.k)]= 厚度S (m) / 热阻值R(m.k/w) 厚度S (m)= 热阻值R(m.k/w) * 导热系数入[W/(m.k)]厚度S (m)=导热系数入[W/(m.k)] / 传热系数K [W/( rf?K)]5、围护结构设计厚度的计算厚度S (m)=热阻值R(m.k/w) * 导热系数入[W/(m.k)] *修正系数(见下表)R值和入值是用于衡量建筑材料或装配材料热学性能的两个指标。
常用建筑节能构造及热工参数
（主要满足温和地区及夏热冬暖、夏热冬冷地区标准）一、屋面
注：表中的屋面构造基本不按上人屋面计算。
二、外墙
注：1.外墙平均传热系数根据砌块面积与梁柱面积的比例以及梁柱断面尺寸的不同而略有不同。
2.烧结页岩实心块、炉渣砖砌块的导热系数（0.818w/m.k)与混凝土空心砌块（0.64~0.758w/m.k)近似。
3. 胶粉聚苯颗粒保温砂浆导热系数（0.06w/m.k)膨胀玻化微珠保温砂浆导热系数（0.07w/m.k)）近似。
二、外窗
四、底部接触室外空气的架空或外挑楼板
五、地下室外墙及地面。
附件3：
公共建筑
热工计算书
工程名称：
设计单位：
建设单位：
计算人：
联系电话：
计算时间：
1 工程概况
注：该建筑面积应按《建筑工程建筑面积计算规范》GB/T 50353-2005确定。
2 计算依据
山东省工程建设标准《公共建筑节能设计标准》（DBJ 14- 036-2006）
3 基本参数计算
注：1 窗墙面积比应按标准第2.0.8条规定计算；
2 建筑面积A O、建筑体积V0应按标准附录G中规定的方法进行计算。
4 规定性方法计算（条件具备可采用节能设计软件计算）

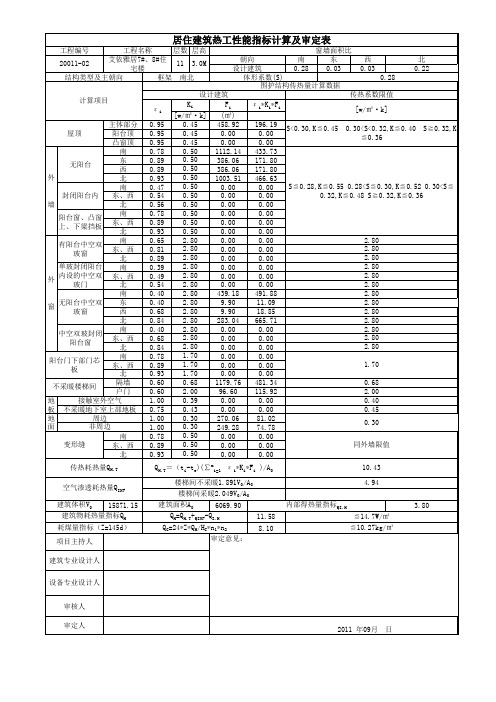

4.1 围护结构热工计算
附：外墙平均传热系数计算过程
4.2建筑采暖空调系统设备性能表
表4.2
4.3 规定性指标判定
当设计建筑的围护结构热工性能及其他指标满足标准中规定的刚性指标，采暖空调系统的设备性能系数符合标准的规定值，可直接判定该设计建筑为节能设计。
亦可采用节能设计软件直接判定。
5 性能化设计方法
当所设计建筑的围护结构某些热工性能不能满足标准中刚性指标规定时，则必须对设计建筑进行热工性能权衡判断。
5.1 动态的权衡判断
应采用节能设计软件进行全年8760小时的逐时能耗模拟计算，而且要有完整的计算书。
5.2 简化的权衡判断（条件具备时可采用节能设计软件判断）
单体建筑面积小于或等于20000m2，大于300m2，且不全面设置空气调节系统的公共建筑，可采用简化的权衡判断（稳态计算法），步骤如下：
5.2.1 传热面积计算表（设计建筑和参照建筑应分别列表计算）
2
5.2.2 围护结构热工性能简化权衡判断计算表。
节能建筑常用材料热物理性能参数表一、常用墙体材料
二、常用保温材料
注：保温装饰板根据所选保温材料不同，选用相应的热工性能参数及修正系数。
三、混凝土
四、粉刷砂浆
五、热绝缘材料
六、木材、建筑板材
七、松散材料
八、其他材料
九、窗的传热系数
注：1.本表中的窗户包括一般窗户、天窗和门上部带玻璃部分。
2.阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用；当作
保温处理时，应按计算确定。
3.本表中未包括的新型窗户，其传热系数应按测定值采用。
4.贴Low-E膜的玻璃等效Low-E玻璃。
5.双层窗传热阻=组成该双层窗的两樘单层窗的传热阻之和+0.07。
