建筑热工指标计算及其标准

建筑围护结构热工性能的权衡计算一、计算参数信息1.1 热工参数和计算结果1.2 室内计算参数表二、能耗计算结果2.1建筑累计负荷计算结果根据《公共建筑节能设计标准》(GB50189-2015)第3.4章的要求，并参照本标准附录B的规定进行计算，本建筑的建筑累计负荷如下：表 7 累计负荷计算结果2.2 建筑全年空调和采暖耗电量计算根据《公共建筑节能设计标准》(GB50189-2015)第 3.4章的要求，应按照附录B.0.6所给的公式计算建筑物全年耗电量：夏热冬冷、夏热冬暖和温和地区：式中：E——建筑物供暖和供冷总耗电量，（kWh/m2）；E C——建筑物供冷耗电量，（kWh/m2）；E H——建筑物供热耗电量，（kWh/m2）；Q H——全年累计耗热量（通过动态模拟软件计算得到），（kWh）；η1——热源为燃煤锅炉的供暖系统综合效率，取0.60；q1——标准煤热值，8.14kWh/ kgce；q2——上年度国家统计局发布的发电煤耗，2008年数据为0.360 kgce/kWh；Q C——全年累计耗冷量（通过动态模拟软件计算得到），（kWh）；A——建筑总面积，（m2）；SCOPT——供冷系统综合性能系数，取2.50；η2——热源为燃气锅炉的供暖系统综合效率，取0.75；q3——标准天然气热值，取9.87 kWh/m3；Φ——天然气的折标系数，取1.21 kgce/m3。

依据以上建筑全年累计负荷计算结果与附录 B.0.6条所给参数，计算得到该建筑物的全年空调和采暖耗电量如下：表 8 全年空调和采暖耗电量本建筑的单位面积空调和采暖耗电量结果如下：表 9 全年空调和采暖耗电量指标能耗分析图表如下：表 1 能耗分析图表三、结论该设计建筑的全年能耗小于参照建筑的全年能耗，因此该项目已达到《公共建筑节能设计标准》(GB50189-2015)的节能要求。

第三章建筑门窗玻璃幕墙热工计算一、整樘窗热工性能计算窗由多个部分组成，窗框、玻璃（或其它面板）等部分的光学性能和传热特性各不一样，在计算整窗的传热系数、遮阳系数以及可见光透射比时，应采用各部分的相应数值按面积进行加权平均计算。

窗玻璃(或者其它镶嵌板)边缘与窗框的组合传热效应所产生的附加传热以附加线传热系数（ψ）表达，简称“线传热系数”，应按照本章“框的传热计算”进行计算。

窗框的传热系数、太阳能总透射比按照本章“框的传热计算”进行计算。

窗玻璃的传热系数、太阳能总透射比、可见光透射比按照本章“玻璃光学热工性能计算”进行计算。

（一）整樘窗几何描述整樘窗应根据框截面的不同对窗框进行分类，每个不同类型窗框截面均应计算框传热系数、线传热系数。

不同类型窗框相交部分的传热系数可采用邻近框中较高的传热系数代替。

1、窗面积划分窗在进行热工计算时应按图3-1进行面积划分：（1）窗框的投影面积A f：从室内、外两侧分别投影，得到的可视框投影面积中的较大值，简称“窗框面积”；（2）玻璃的投影面积A g（或其它镶嵌板的投影面积A p）：指从室内、外侧可见玻璃（或其它镶嵌板）边缘围合面积的较小值，简称“玻璃面积”；（3）整樘窗的总投影面积A t：窗框面积A f与窗玻璃面积A g（或其它镶嵌板的面积A p）之和，简称“窗面积”。

A f= max(A t= A f+A gA d,i= A1+A2A d,e= A5+A6图3-1 窗各部件面积划分示图2、窗玻璃区域周长划分玻璃和框结合处的线传热系数对应的边缘长度l ψ应为框与玻璃室内、外接缝长度的较大值，见图3-2所示。

（二）整樘窗传热系数计算整樘窗的传热系数U t 采用下式计算：tf f ggtA U A U A U ∑∑∑++=ψψ （3-1）式中：U t ——整樘窗的传热系数［W/(m 2·K)］；A g ——窗玻璃（或者其它镶嵌板）面积（m 2）； A f ——窗框面积（m 2）； A t ——整樘窗面积（m 2）；l ψ——玻璃区域（或者其它镶嵌板区域）的边缘长度（m ）；U g ——窗玻璃（或者其它镶嵌板）的传热系数［W/(m 2·K)］，按本章“玻璃光学热工性能计算”计算；U f ——窗框的传热系数［W/(m 2·K)］，按本章“框的传热计算”计算；ψ——窗框和窗玻璃（或者其它镶嵌板）之间的线传热系数［W/(m 2·K)］，按本章“框的传热计算”计算。

中华人民共和国国家标准民用建筑热工设计规范ＧＢ５０１７６－９３中华人民共和国国家标准民用建筑热工设计规范ＧＢ５０１７６—９３主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：１９９３年１０月１日关于发布国家标准《民用建筑热工设计规范》的通知建标〔１９９３〕１９６号根据国家计委计综〔１９８４〕３０５号文的要求，由中国建筑科学研究院会同有关单位制订的《民用建筑热工设计规范》，已经有关部门会审，现批准《民用建筑热工设计规范》ＧＢ５０１７６—９３为强制性国家标准，自一九九三年十月一日起施行。

本标准由建设部负责管理，具体解释等工作由中国建筑科学研究院负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九三年三月十七日编制说明本规范是根据国家计委计综〔１９８４〕３０５号文的要求，由中国建筑科学研究院负责主编，并会同有关单位共同编制而成。

本规范在编制过程中，规范编制组进行了广泛的调查研究，认真总结了我国建国以来在建筑热工科研和设计方面的实践经验，参考了有关国际标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。

最后，由我部会同有关部门审查定稿。

鉴于本规范系初次编制，在执行过程中，希望各单位结合工程实践和科学研究，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄交中国建筑科学研究院建筑物理研究所（地址：北京车公庄大街１９号，邮政编码：１０００４４），以供今后修订时参考。

中华人民共和国建设部１９９３年１月目录主要符号第一章总则第二章室外计算参数第三章建筑热工设计要求第一节建筑热工设计分区及设计要求第二节冬季保温设计要求第三节夏季防热设计要求第四节空调建筑热工设计要求第四章围护结构保温设计第一节围护结构最小传热阻的确定第二节围护结构保温措施第三节热桥部位内表面温度验算及保温措施第四节窗户保温性能、气密性和面积的规定第五节采暖建筑地面热工要求第五章围护结构隔热设计第一节围护结构隔热设计要求第二节围护结构隔热措施第六章采暖建筑围护结构防潮设计第一节围护结构内部冷凝受潮验算第二节围护结构防潮措施附录一名词解释附录二建筑热工设计计算公式及参数附录三室外计算参数附录四建筑材料热物理性能计算参数附录五窗墙面积比与外墙允许最小传热阻的对应关系附录六围护结构保温的经济评价附录七法定计量单位与习用非法定计量单位换算表附录八全国建筑热工设计分区图附录九本规范用词说明附加说明主要符号第一章总则第１．０．１条为使民用建筑热工设计与地区气候相适应，保证室内基本的热环境要求，符合国家节约能源的方针，提高投资效益，制订本规范。

建筑热工指标计算及其标准皖源集团—安徽节源节能科技有限公司2011年12月一、适用范围新标准（JGJ 26-95）中规范适用于严寒和寒冷地区，主要包括东北、华北和西北地区（简称三北地区）等年日平均温度低于或等于5℃的天数，一般都在90天以上，最长的满洲里达211天。

这一地区习惯上称为采暖区，其面积占我国国土面积的70%。

新标准适用于集中采暖的新建和扩建居住建筑热工与采暖节能设计。

居住建筑主要包括住宅建筑（约占92%）和集体宿舍、招待所、旅馆、托幼建筑等。

集中采暖系指由分散锅炉房、小区锅炉房和城市热网等资源，通过管道向建筑物供热的采暖方式。

二、相关的热工指标计算方法的规定1、建筑物耗热量指标计算H H T INF IHq q q q =+-式中：H q —建筑物耗热量指标（2/W m ）；H T q —单位建筑面积通过围护结构的传热耗热量（2/W m ）； INF q —单位建筑面积的空气渗透耗热量（2/W m ）； IHq —单位建筑面积的建筑内部得热（包括炊事、照明、家电和人体散热），住宅建筑取3.80（2/W m ）。

2、单位建筑面积通过围护结构的传热耗热量计算1()()/mi c i i i i H T t t K F A q ε==-∑式中：it —全部房间平均室内计算温度，一般住宅建筑取16℃；e t —采暖期室外平均温度（℃）；i ε—围护结构传热系数的修正系数（取用方式详见附录1）；i K —围护结构的传热系数()2/m K W ，对于外墙应取其平均传热系数（计算方法详见附录2）；i F —围护结构的面积（2m ）（计算方法详见附录3）； 0A —建筑面积（2m ）（计算方法详见附录3）。

3、单位建筑面积的空气渗透耗热量计算0()()/i e INF t t C N V A q ρρ=-式中：C ρ—空气比热容，取0.28/()W h kg K ；ρ—空气密度（3/kg m ），取e t 条件下的值；N —换气次数，住宅建筑取0.5（1/h ）； V —换气体积（3m ）（计算方法详见附录3）。

建筑物耗热量指标和采暖设计热负荷首先，建筑物耗热量指标是指建筑物在特定条件下的热能需求量，通常以单位面积或单位体积的能耗表达。

耗热量指标可以用来衡量建筑物的能源消耗水平，评估建筑物的能效，并与其他建筑物进行比较。

常用的建筑物耗热量指标包括单位面积建筑耗热量（kWh/m²）、单位建筑体积耗热量（kWh/m³）等。

建筑物耗热量指标的计算方法基于建筑物的能量平衡原理。

一般来说，建筑物的能量平衡可分为两部分：传导热和换气热。

传导热是指建筑物从墙体、屋顶、地板等部位通过传导方式流失的热量；换气热是指建筑物由于正常通风或机械通风导致的热量流失。

根据建筑物的材料、结构和通风情况等参数，可以通过建筑物能量平衡方程计算建筑物的耗热量。

采暖设计热负荷是指建筑物在采暖季节内所需供应的热量。

采暖设计热负荷是衡量采暖方案和采暖设备容量的重要指标。

计算采暖设计热负荷需要考虑建筑物的热损失、室内温度要求、室内外温差、建筑物热容量等因素。

采暖设计热负荷的计算通常分为两个方面：导热热负荷和风冷热负荷。

导热热负荷是指通过墙体、屋顶、地板等传导方式进入建筑物内部的热量。

导热热负荷的计算基于建筑物的传热原理和材料的热传导性能。

风冷热负荷是指由于空气流动导致的热量流失。

风冷热负荷的计算考虑了建筑物的通风量、室内外温差等因素。

建筑物耗热量指标和采暖设计热负荷在建筑能源管理和采暖系统设计中起着重要的作用。

首先，建筑物耗热量指标是评估建筑物能源消耗水平和能效的重要依据。

通过衡量建筑物的能源消耗水平，可以找出节能潜力和问题所在，制定相应的能源管理措施。

其次，采暖设计热负荷的准确计算对于采暖系统的设计和容量确定至关重要。

准确计算采暖设计热负荷可以确保采暖系统运行正常，满足室内温度要求，同时避免设备过大或过小造成的能源浪费或不足。

总之，建筑物耗热量指标和采暖设计热负荷是评估建筑能源消耗和采暖装置设计的重要指标。

准确计算建筑物的耗热量指标和采暖设计热负荷可以为建筑能源管理和采暖系统设计提供科学依据，帮助提高建筑能效和保障室内舒适度。

计算依据《公共建筑节能设计标准》GB50189-2005《民用建筑热工设计规范》GB50176-93杭州属于冬冷夏热地区规范要求 屋面K 值<0.7 W/m 2k 墙面K 值<1.0W/m 2k 室外计算温度取t 1=-7℃ 室内空气露点温度确定室内空气计算温度t 2=20℃；相对湿度m=60%时人体感觉舒适。

根据规范查表可得此条件下室内结露温度t 3=12℃屋面Cu-DHP 钢 玻璃纤维保温棉 导热系数λw/(mk)364 50.2 0.035 厚度t （mm ） 0.7 1.2 100内表面换热阻：（冬季和夏季一样）R 内=0.11m 2k/W外表面换热阻：冬季：R 外1=0.04m 2k/W 夏季R 外2=0.05m 2k/W 夏季空气层渐热阻值0.18 m 2k/W冬季空气层渐热阻值0.15m 2k/W结构热阻：冬季：R 1=R Cu +R 钢材+R 保温棉+R 空气=∑t/λ=0.7/1000/364+1.2/1000/364+100/1000/0.035+0.18=3.037m 2k/W夏季：R 2=R Cu +R 钢材+R 保温棉+R 空气=∑t/λ=0.7/1000/364+1.2/1000/364+100/1000/0.035+0.15=3.007m 2k/W 冬季热阻总值：R 01=R1+R 内+R 外1=3.037+0.11+0.04=3.187m 2k/WK值=1/R01=1/3.187=0.3137W/m2k <0.7W/m2k夏季热阻总值：R02=R2+R内+R外=3.007+0.11+0.05=3.167m2k/WK值=1/R02=1/3.167=0.3157W/m2k <0.7W/m2k屋面K值满足规范冬季内表面温度计算已知室内内表面换热阻R内=0.11m2k/WT=t2-R内*（t-2-t1)/R01=20-0.11*（20-（-7））/3.187=19.068℃>12℃符合要求墙面已知面材KME氧化铜蜂窝板 U值=5.57W/m2k所以热阻率R=1/U=1/5.57=0.180m2k/W其它条件同屋面结构热阻：冬季：R1=R Cu+R钢材+R保温棉+R空气=∑t/λ=0.180+1.2/1000/364+100/1000/0.035+0.18=3.217m2k/W夏季：R2=R Cu+R钢材+R保温棉+R空气=∑t/λ=0.180+1.2/1000/364+100/1000/0.035+0.15=3.187m2k/W冬季热阻总值：R01=R1+R内+R外1=3.037+0.11+0.04=3.367m2k/WK值=1/R01=1/3.367=0.297W/m2k <1W/m2k夏季热阻总值：R02=R2+R内+R外=3.007+0.11+0.05=3.347m2k/WK值=1/R02=1/3.347=0.299W/m2k <1W/m2k冬季内表面温度计算已知室内内表面换热阻R内=0.11m2k/WT=t2-R内*（t-2-t1)/R01=20-0.11*（20-（-7））/3.367=19.118℃>12℃符合要求。

民用建筑面积供热指标qF（w/㎡）民用建筑面积供热指标住宅楼每平米热量 46 ～ 70 商店每平米热量64 ～ 87 办公楼、教室每平米热量 58 ～ 81 单层住宅 80 ～ 105 医院、幼儿园 64 ～ 80 食堂、餐厅 116 ～ 140 旅馆 58 ～ 70 影剧院 93 ～ 116 图书馆 46 ～ 75 礼堂、体育馆注：qF（w/㎡）值是在“民用建筑节能设计标准实施细则”发布之前的计算经验数。

1千卡=1大卡1卡=焦耳，1千卡=千焦耳（kJ）。

1焦耳/s为1瓦特。

能量焦耳 1焦耳 = 1牛顿·米=1瓦特·秒热量电子伏特 1电子伏特= ×10-18 焦耳功率瓦特 -- 1瓦特 = 1焦耳/秒=1牛顿·米/秒一焦耳相等于：1×10−6 兆焦耳×10−7 千瓦·时卡路里英国热量单位呎‧磅力1 W·s (瓦特秒)1 N·m (牛顿米)呎磅10,000,000 尔格是对的，热量等于流量乘以温差乘以热焓（）最后除以，因为这里的单位有符合单位，所以最后结果是瓦。

1吉焦＝百万千焦＝1000000X10001千瓦时=吉焦千瓦时和吉焦都属于热费计量单位，1千瓦时等于吉焦。

房间热负荷的确定2008-05-16 15:10按《采暖通风与空气调节》（GBJ19—78）中第三章第二节负荷的规定执行。

热负荷是指在室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需要由热源供给的热量。

介绍两种热负荷计算方法：一种是概算指标法，适用于用户初步估计自己选用圣尔诺碳晶板供暖后，大概估算投资费用及采暖期间的运行费；另一种是热工计算法，适用于用户详细计算每个房间的用量。

概算指标法概算指标法采用面积热指标.面积热指标qF是指同类型建筑物,采暖时单位面积的耗热量,其单位为W/m2,（见表2）有了q F 则建筑物采暖负荷概算值计算公式为：Q=F×qF式中：Q：总耗热量，单位：WF：建筑面积，单位：m2qF：面积热指标，单位：W/m2表2 设计热指标及年运行费用分户实例计算，功率及使用费用（以100平米建筑面积为据）上海地区每年12月10日—次年3月10日(正常使用时,系统的实际工作时间约为25%)元/m2年建筑性质概算热指标qF（W/m2）总耗电KWh（度）24h/日×90天（系统实际工作时间约为5-6小时）供暖运行费用（元/ m2）单位电价元/度（峰谷平均）×总耗电量度/ m2每月平均费用（元/月）设计值住宅80720办公楼、教室85765医院、幼儿园85765旅馆85765商店1005427900别墅大堂85765注：以上数值的测算是按全天24小时运行，并持续保持室温20℃温度的使用情况。

混凝土结构热工计算标准一、引言混凝土结构热工计算标准是混凝土结构设计中的重要组成部分，其目的是为了保证混凝土结构在使用过程中的能耗和热舒适性。

本文将从热传导计算、热容计算、热辐射计算等方面详细阐述混凝土结构热工计算标准的具体内容。

二、热传导计算标准热传导计算是混凝土结构热工计算的重要环节。

其计算方法可以采用有限元方法、有限差分法等多种方式进行，但在进行计算时需要遵循以下标准：1. 混凝土的导热系数应根据具体材料进行计算，并考虑其随温度的变化。

2. 建筑内外空气的温度应按照当地气象数据进行确定，考虑不同季节、不同时间段的变化。

3. 建筑结构的表面温度应根据室内温度和空气流动情况进行计算。

4. 计算过程中应考虑建筑结构不同部位的热传导系数差异，如墙体、屋顶、地面等。

三、热容计算标准热容计算是混凝土结构热工计算的另一个重要环节。

其计算方法可以采用经验公式、实验测定法等多种方式进行，但在进行计算时需要遵循以下标准：1. 混凝土的比热容应根据具体材料进行计算，并考虑其随温度的变化。

2. 建筑结构的热容应根据结构的质量、厚度等因素进行计算。

3. 计算过程中应考虑建筑结构不同部位的热容差异，如墙体、屋顶、地面等。

4. 建筑内外空气的温度应按照当地气象数据进行确定，考虑不同季节、不同时间段的变化。

四、热辐射计算标准热辐射计算是混凝土结构热工计算的另一个重要环节。

其计算方法可以采用经验公式、实验测定法等多种方式进行，但在进行计算时需要遵循以下标准：1. 建筑内外的热辐射应根据当地气象数据进行确定，考虑不同季节、不同时间段的变化。

2. 建筑结构的表面温度应根据室内温度和空气流动情况进行计算。

3. 计算过程中应考虑建筑结构不同部位的热辐射差异，如墙体、屋顶、地面等。

4. 热辐射计算还应考虑建筑结构的反射率、吸收率等因素。

五、综合计算标准混凝土结构热工计算的综合计算是将以上三个环节的计算结果综合起来进行分析，以确定建筑结构的能耗和热舒适性。

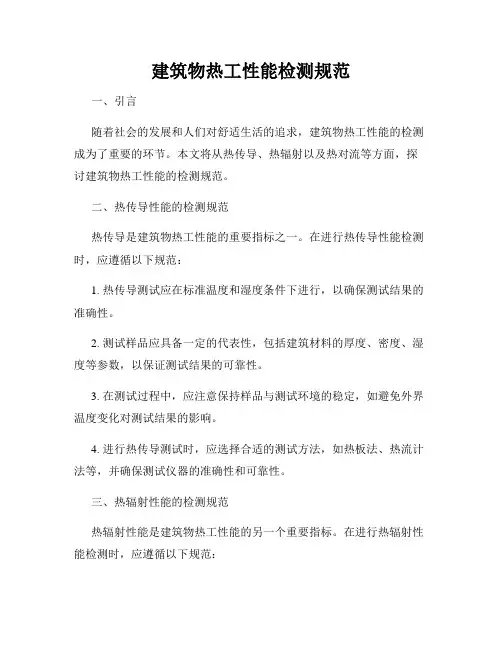

建筑物热工性能检测规范一、引言随着社会的发展和人们对舒适生活的追求，建筑物热工性能的检测成为了重要的环节。

本文将从热传导、热辐射以及热对流等方面，探讨建筑物热工性能的检测规范。

二、热传导性能的检测规范热传导是建筑物热工性能的重要指标之一。

在进行热传导性能检测时，应遵循以下规范：1. 热传导测试应在标准温度和湿度条件下进行，以确保测试结果的准确性。

2. 测试样品应具备一定的代表性，包括建筑材料的厚度、密度、湿度等参数，以保证测试结果的可靠性。

3. 在测试过程中，应注意保持样品与测试环境的稳定，如避免外界温度变化对测试结果的影响。

4. 进行热传导测试时，应选择合适的测试方法，如热板法、热流计法等，并确保测试仪器的准确性和可靠性。

三、热辐射性能的检测规范热辐射性能是建筑物热工性能的另一个重要指标。

在进行热辐射性能检测时，应遵循以下规范：1. 热辐射测试应在标准辐射源和接收器之间进行，以确保测试结果的准确性。

2. 在进行热辐射测试时，应注意避免外界光照对测试结果的影响，如选择适当的测试时间和环境条件。

3. 进行热辐射测试时，应选择合适的测试方法，如辐射计测量法、热像仪法等，并确保测试仪器的准确性和可靠性。

四、热对流性能的检测规范热对流性能是建筑物热工性能的第三个重要指标。

在进行热对流性能检测时，应遵循以下规范：1. 热对流测试应在标准温度和湿度条件下进行，以确保测试结果的准确性。

2. 在进行热对流测试时，应注意保持测试环境的稳定，如避免风速和风向的变化对测试结果的影响。

3. 进行热对流测试时，应选择合适的测试方法，如流量计法、烟雾法等，并确保测试仪器的准确性和可靠性。

五、总结建筑物热工性能的检测对于构建节能环保的建筑物至关重要，可为人们提供舒适的居住和工作环境。

本文从热传导、热辐射以及热对流等方面，探讨了建筑物热工性能的检测规范。

通过遵循这些规范，可以确保建筑物热工性能检测的准确性和可靠性，为建筑物的设计、施工和使用提供科学依据。
