红外热像仪在电力的应用案例

红外线的热效应的应用实例红外线的热效应是指物体受到红外线辐射后产生的热现象。

红外线具有穿透力强、不受光线影响以及能够感知物体表面温度等特点，因此在许多领域都有着广泛的应用。

下面将介绍几个红外线热效应的应用实例。

1. 红外线测温仪红外线测温仪是一种利用红外线辐射热效应测量物体表面温度的仪器。

它通过测量物体发射出的红外线辐射能量来推算物体的温度。

红外线测温仪具有非接触性、快速测量、远距离测量等优点，广泛应用于工业生产、医疗诊断、消防安全等领域。

例如，在工业生产中，可以使用红外线测温仪对炉温、机器设备运行温度进行实时监测，以确保工作环境的安全性和稳定性。

2. 红外线夜视仪红外线夜视仪是一种利用红外线辐射热效应实现在夜间或低光环境中进行观察的设备。

人眼无法看到红外线，但红外线夜视仪可以通过接收周围环境中的红外线辐射，显像成可见光图像，从而实现夜间观察。

红外线夜视仪在军事、安防、野外探险等领域具有重要的应用价值。

例如，在军事领域，红外线夜视仪可以在夜间或恶劣天气条件下进行侦查、监视和瞄准，提高作战效率和安全性。

3. 红外线热成像仪红外线热成像仪是一种利用红外线辐射热效应来获取物体表面温度分布图像的设备。

它能够将物体表面的红外辐射能量转化为热图像，通过不同颜色的表示来反映不同温度区域的分布情况。

红外线热成像仪广泛应用于建筑、电力、医疗、环保等领域。

例如，在建筑领域，红外线热成像仪可以用于检测建筑物的能量损失、水电管道的渗漏问题等，以提高建筑的能效性和安全性。

4. 红外线人体感应器红外线人体感应器是一种利用红外线辐射热效应来感知人体存在的设备。

它通过感知人体周围的红外辐射变化来实现对人体动态的检测和跟踪。

红外线人体感应器广泛应用于智能家居、安防监控、自动化控制等领域。

例如，在智能家居中，红外线人体感应器可以用于自动开关灯光、自动调节空调温度等，提高居住的舒适度和便利性。

总结起来，红外线的热效应在红外线测温仪、红外线夜视仪、红外线热成像仪和红外线人体感应器等方面都有着重要的应用。

红外测温仪在电力电缆温度监测中的应用案例研究摘要：红外测温仪是一种非接触式测温设备，能够准确测量物体表面的温度，因其高精度、快速测量和无需接触等优点，在电力电缆温度监测中得到广泛应用。

本文将通过分析实际应用案例，探讨红外测温仪在电力电缆温度监测中的优势和应用效果。

1. 引言随着电力行业的快速发展，电缆作为输送电能的重要组成部分，其温度的安全监测成为不可忽视的问题。

传统的温度监测方法需要人工接触电缆表面进行测量，不仅测量效率低下且存在安全隐患。

因此，将红外测温仪应用于电力电缆温度监测中成为一种创新而有效的方法。

2. 红外测温仪原理和特点红外测温仪是基于物体发射红外能量与其表面温度的关系进行测温的一种设备。

其原理是通过使用红外探测器检测物体表面发出的红外辐射能量，并将其转换成对应的温度值。

相对于传统的接触式温度测量方法，红外测温仪具有以下特点：2.1 非接触式测温：通过红外技术，红外测温仪能够在不接触电缆表面的情况下进行温度测量，从而大大降低了测量过程中的安全风险。

2.2 高精度测量：红外测温仪可提供高度精确的温度测量结果，其测量误差通常可控制在±0.5°C以内。

2.3 快速测量：红外测温仪具备快速测量能力，可以在几秒钟内完成对大量电缆温度的测量，提高了工作效率。

3. 红外测温仪在电力电缆温度监测中的应用案例3.1 电力变电站中的电缆温度监测在电力变电站中，电缆作为输配电的关键部件，其温度状态直接关系到电力系统的运行安全性。

利用红外测温仪可以对电缆进行全面而快速的温度监测。

通过实时监测电缆的温度变化，可以及时发现异常情况并采取相应的预警和处理措施，保障电力系统的正常运行。

3.2 高温区域的电缆温度监测一些特殊环境中，如电力厂房内的高温区域，传统接触式温度测量方法往往会受到环境的限制，难以进行准确的温度监测。

而红外测温仪可以在高温区域内远程测量电缆表面的温度，提供准确的温度数据，帮助工作人员及时判断设备运行状态，做出相应的调整和保护措施。

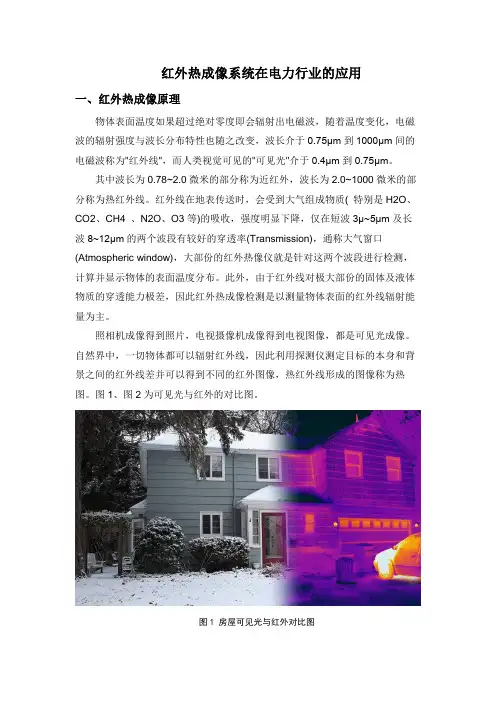

红外热成像系统在电力行业的应用一、红外热成像原理物体表面温度如果超过绝对零度即会辐射出电磁波，随着温度变化，电磁波的辐射强度与波长分布特性也随之改变，波长介于0.75μm到1000μm间的电磁波称为"红外线"，而人类视觉可见的"可见光"介于0.4μm到0.75μm。

其中波长为0.78~2.0微米的部分称为近红外，波长为2.0~1000微米的部分称为热红外线。

红外线在地表传送时，会受到大气组成物质( 特别是H2O、CO2、CH4 、N2O、O3等)的吸收，强度明显下降，仅在短波3μ~5μm及长波8~12μm的两个波段有较好的穿透率(Transmission)，通称大气窗口(Atmospheric window)，大部份的红外热像仪就是针对这两个波段进行检测，计算并显示物体的表面温度分布。

此外，由于红外线对极大部份的固体及液体物质的穿透能力极差，因此红外热成像检测是以测量物体表面的红外线辐射能量为主。

照相机成像得到照片，电视摄像机成像得到电视图像，都是可见光成像。

自然界中，一切物体都可以辐射红外线，因此利用探测仪测定目标的本身和背景之间的红外线差并可以得到不同的红外图像，热红外线形成的图像称为热图。

图1、图2为可见光与红外的对比图。

图1 房屋可见光与红外对比图图2 游艇可见光与红外对比图二、红外探测的特点对于所有可以直接看见的设备，红外热成像产品都能够确定所有连接点的热隐患。

对于那些由于屏蔽而无法直接看到的部分，则可以根据其热量传导到外面的部件上的情况，来发现其热隐患，这种情况对传统的方法来说，除了解体检查和清洁接头外，是没有其它的办法。

断路器、导体、母线及其它部件的运行测试，红外热成像产品是无法取代。

然而红外热成像产品可以很容易地探测到回路过载或三相负载的不平衡。

图3就显示了电力变压器三相不平衡负载条件下线路过载情况。

在可见光波段下根本无从察觉。

因此采用红外探测技术能够早期发现隐患防患于未然。

红外检测技术在电力线路运行中的应用近年来，随着红外检测技术的不断发展和成熟，其在电力线路运行中的应用逐渐增多。

红外检测技术利用物体辐射的红外辐射能量来获取目标物体的信息，具有无接触、无损伤、高精度等优点，因而在电力线路的检测、运行和维护中具有广阔的应用前景。

本文将从红外检测技术在电力线路热像监测、故障预警、设备检测等方面的应用展开阐述，以期为读者提供一份关于红外检测技术在电力线路运行中的应用的详尽介绍。

红外检测技术在电力线路热像监测中的应用已经成为一种主流趋势。

在电力线路运行中，由于电气设备的工作状态和外部环境的影响，线路存在着一定的热量问题。

通过使用红外热像仪，可以实时监测并记录电力线路中各个设备的温度分布情况，及时发现热量异常的设备，从而预防火灾和安全事故的发生。

红外热像监测还可以帮助电力企业做好设备的预防性维护，提高线路的可靠性和安全性。

红外检测技术在电力线路故障预警中的应用也具有重要意义。

在电力线路运行过程中，各种设备都可能会出现故障，而红外检测技术正是利用目标物体辐射的红外辐射能量来获取设备的热像信息，从而提前发现线路上存在的潜在隐患。

通过对线路设备的红外热像检测，可以及时发现设备运行异常的现象，帮助电力企业预警并及时处理设备故障，避免发生停电事故，保障电网的正常运行。

红外检测技术在电力线路设备检测中的应用也是非常广泛的。

电力线路上的各种设备，如变压器、断路器、电缆等，都会受到外部环境和工作负载的影响，容易出现各种故障问题。

利用红外检测技术可以实现对这些设备的无损检测，通过检测设备的红外热像信息，可以清晰地观测到设备的热量分布情况和工作状态，从而及时发现设备的异常情况，提前进行维护和修复，保障电力设备的正常运行。

红外检测技术还可以实现对设备运行环境的实时监测，帮助电力企业做好线路设备管理和维护工作。

红外检测技术在电力线路运行中的应用具有非常广泛的前景和潜力。

通过对电力线路设备的红外热像检测，可以及时发现设备的异常情况，提高设备的可靠性和安全性。

电力行业的电力设备运行状态监测与优化随着电力行业的发展和电力设备的广泛应用，电力设备的运行状态监测与优化显得尤为重要。

准确监测设备的运行状态和及时发现问题，对于确保电力系统的安全稳定运行至关重要。

本文将介绍电力行业常用的电力设备运行状态监测与优化方法，以及在实际应用中的一些案例。

一、监测方法为了准确监测电力设备的运行状态，电力行业采用了多种监测方法，其中包括：1. 传感器监测：通过安装传感器在设备上，实时采集温度、湿度、电流、电压等参数，通过数据分析与比对，判断设备是否存在异常情况。

2. 红外热像仪监测：利用红外热像仪扫描设备表面，观察设备的热分布情况，以检测设备的温度异常情况。

3. 声音分析监测：通过设备的声音监测，识别设备是否存在异常声音，如噪音、震动等，从而判断设备是否需要维护保养。

以上方法结合起来，能够提供全面的电力设备运行状态监测数据，为优化运行提供基础。

二、优化方法了解设备的运行状态后，电力行业可以根据监测数据，采取相应的优化方法，以提高设备的运行效率和延长设备的使用寿命。

以下是电力行业常用的优化方法：1. 定期维护：根据设备的使用频率和制造商的建议，制定定期维护计划，包括清洁、润滑、紧固等，以确保设备的正常运行。

2. 数据分析：对监测所得的数据进行分析，找出设备运行中存在的问题，并提出相应的解决措施。

例如，通过分析电流和电压数据，可以发现设备的能耗异常，进而采取节能措施。

3. 运行参数调整：根据设备的监测数据，调整设备的运行参数，以实现设备的最佳运行状态。

例如，根据设备温度监测数据，调整冷却系统的设置，以保持设备的温度在正常范围内。

三、应用案例1. 输电线路监测与优化：通过安装传感器和监测设备，对电力输电线路进行实时监测，及时发现线路的温升、电阻异常等问题，并采取相应的优化措施，以提高输电效率和减少能耗。

2. 发电机组监测与优化：通过安装红外热像仪和振动传感器，实时监测发电机组的温度和振动情况，及时发现设备的故障和异常，从而减少停机维修时间，提高发电机组的可靠性和运行效率。

《带电设备红外诊断技术应用导则》DL_T(3篇)文章一：带电设备红外诊断技术概述一、引言随着电力系统规模的不断扩大，保证电力设备的安全运行成为电力系统管理的重要任务。

带电设备红外诊断技术作为一种无损、非接触式检测方法，已在我国电力系统得到了广泛的应用。

本文主要介绍了带电设备红外诊断技术的基本原理、设备组成、应用领域及发展趋势。

二、带电设备红外诊断技术基本原理带电设备红外诊断技术是利用红外热像仪捕捉设备运行过程中的热辐射信号，通过分析热像图，发现设备潜在的缺陷和故障。

其基本原理包括：1. 红外辐射原理：物体在温度高于绝对零度时，会向外辐射能量，辐射强度与物体温度成四次方关系。

带电设备在运行过程中，由于电流的作用，设备各部分温度存在差异，通过红外热像仪可以捕捉到这种温度差异。

2. 热传导原理：电流通过设备时，会产生热量，热量通过设备本体及周围介质进行传导、对流和辐射，形成温度场。

红外热像仪可以捕捉到这个温度场，通过热像图反映出设备的温度分布。

3. 红外热像仪原理：红外热像仪主要由光学系统、探测器、信号处理系统、显示和输出系统等组成。

光学系统负责收集被测设备的红外辐射能量，探测器将红外辐射能量转换为电信号，信号处理系统对电信号进行处理，最后将温度分布以热像图的形式显示和输出。

三、带电设备红外诊断技术应用领域1. 变压器：红外诊断技术可用于检测变压器内部绕组、绝缘材料、接头等部位的缺陷，如局部过热、绝缘老化等。

2. 开关设备：红外诊断技术可检测开关设备中的触头、母线、绝缘子等部件的缺陷，如接触不良、氧化、污闪等。

3. 绝缘子：红外诊断技术可用于检测绝缘子的缺陷，如裂纹、污闪、局部过热等。

4. 线路：红外诊断技术可检测线路的接头、绝缘子、导线等部位的缺陷，如接头过热、绝缘子损坏等。

5. 发电机：红外诊断技术可用于检测发电机定子、转子、绝缘等部位的缺陷，如局部过热、绝缘老化等。

四、带电设备红外诊断技术发展趋势1. 高分辨率：随着红外探测器技术的不断发展，红外热像仪的分辨率不断提高，使得热像图更加清晰，有利于发现微小缺陷。

红外热像仪在光伏电站的五大应用作为环保的新能源，光伏产业的前景一片光明。

但同时也面临诸多为题，比如光伏电站在运作中会存在质量隐患或意外事故，导致投资回报率不高，而红外热像仪是一个快速可靠的太阳能电池板检查工具，能够帮助光伏电站解决故障问题，可全面、简单的监控系统状态，下面将带你全面了解红外热像仪在光伏电站的五大应用。

一、太阳能逆变器电路板检测电子电路的故障一般分为短路、断路和接触不良。

电路正常工作与带故障时，电子元件所发出的红外线是不一样的，也就是说电路正常工作时，电路板热成像与有故障的电路板热成像有很大区别。

当电子元件发生故障时，有两种情况：一是短路，短路时电流较大，元件较热，其红外线辐射量大，此时热成像较正常是红外成像变化很大；二是当元件断路（接触不良）时，流过元件的电流值几乎为零，所以，元件温度较正常工作时低，几乎没有红外辐射，此时，热成像与正常时热成像差别较大。

利用这一原理很容易的就判断出电子电路故障点。

红外热成像为测试人员提供了一种独特的IC测试方法，通过一次红外扫描成像，即可获取板上每个IC 的功耗值，并变成可视信息供测试人员进行故障诊断。

热像仪能提供清晰的电路板温度场分布的图像和准确的温度测量。

同一块电路板的器件应尽可能的按其发热量大小及散热程度分区排列，采用合理的器件排列方式，可以有效的降低印制电路的温升，从而使器件及设备的故障率明显下降。

热像仪可以通过提供的红外热图，帮助工程师分析出整块线路板的温度分布，完善工程师的设计和应用。

电子元件工作的稳定性与老化速度是和环境温度息息相关的。

每当环境温度升高10℃时，主要功率元件的寿命减少50％，这就要求电子元器件应该工作在相对稳定和较低的温度范围内。

热像仪可以提供给工程师电路中各元器件的工作时发热情况热图，帮助工程师分析元器件对整个电路温度的影响，同时也能够帮助工程师选择合适负载能力的转换模块。

二、太阳能发电系统电气配电柜检测电气接触点长期处于高温状态，会导致绝缘下降或引发电气火灾。

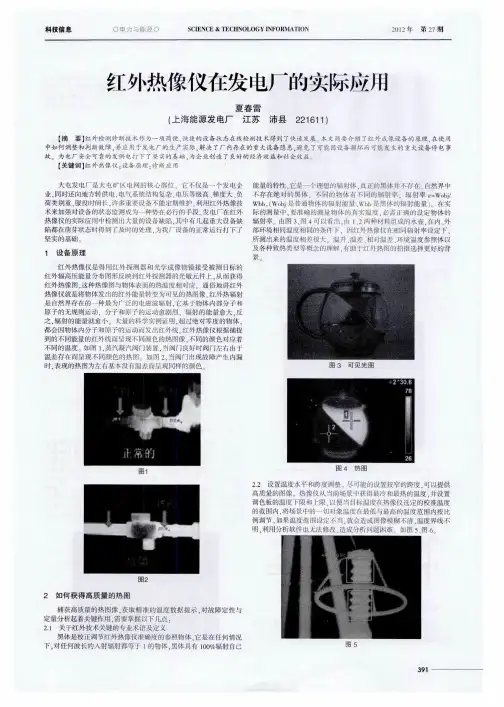

红外线热成像仪在电厂的应用远红外热成像仪是利用现代高科技手段，对运行设备进行无接触检测的一种设备。

使用远红外热成像仪可以得到电气设备、阀门、保温、电动机、轴承以及处于探测器温度范围内的任何设备的热像图。

发电厂应用远红外热成像仪进行扫描的范围主要包括锅炉热保温部分、蒸汽管道、热风道、除尘器烟道、输煤皮带、阀门、电动机控制中心、电气控制盘、变压器、升压站设备、电路板、电缆接头等。

1 远红外热成像仪在发电厂的应用2000年邹县发电厂利用远红外热成像仪，发现了大量设备缺陷，避免了许多设备事故的发生，减少损失上百万。

该仪器在状态检修工作中发挥的作用，是实现状态检修以来最明显和最成功的。

发现的设备缺陷类型主要有：高压设备接头发热、变压器箱体涡流损耗、锅炉汽机方面的问题、阀门保温、高压电机引线发热、端子排端子发热、电路板发热、电缆鼻子发热等。

另外热成像仪的应用，解决了高压绝缘子的检零、避雷器在线检测、开关内部触头的间接检测等问题。

下面举几个典型的应用实例。

1.1 锅炉方面的应用三期5号炉投产以来，5B上轴承漏灰、漏热严重。

2000年6月，5号炉临修前，使用远红外热成像仪从多个角度检查漏风情况并做详细记录，找到了确切的漏点，临修后上轴承温度由80℃下降到47℃，解决了存在几年的遗留问题。

1.2 高压电机引线方面的应用采用远红外热成像仪对电机接线盒外三相电缆和接线盒温度进行定期检测后，把电机接头过热事故减少到了最低程度。

如1号炉甲排电机接线盒外电缆温度达到130℃以上，由于及时发现，及时停电检修，避免了一次重大事故。

1.3 高压设备电气接头方面的应用定期用远红外热成像仪检测所有高压电气设备，可及时发现并消除设备隐患，避免异常事故的发生，为开关实行状态检修提供有力的依据。

1.4 端子排、电路板方面的应用定期用远红外热成像仪检查端子排、电路板，可及时发现隐患，避免因端子排端子过热引起跳闸事故和很多重要电路板的损坏及设备的跳闸。

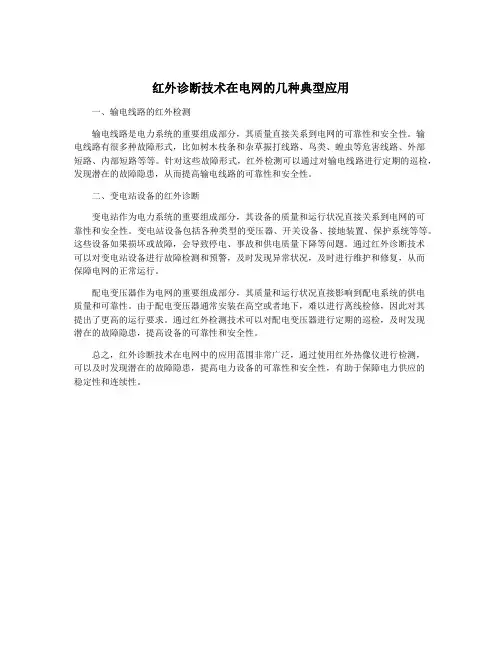

红外诊断技术在电网的几种典型应用
一、输电线路的红外检测
输电线路是电力系统的重要组成部分，其质量直接关系到电网的可靠性和安全性。

输
电线路有很多种故障形式，比如树木枝条和杂草振打线路、鸟类、蝗虫等危害线路、外部
短路、内部短路等等。

针对这些故障形式，红外检测可以通过对输电线路进行定期的巡检，发现潜在的故障隐患，从而提高输电线路的可靠性和安全性。

二、变电站设备的红外诊断
变电站作为电力系统的重要组成部分，其设备的质量和运行状况直接关系到电网的可
靠性和安全性。

变电站设备包括各种类型的变压器、开关设备、接地装置、保护系统等等。

这些设备如果损坏或故障，会导致停电、事故和供电质量下降等问题。

通过红外诊断技术
可以对变电站设备进行故障检测和预警，及时发现异常状况，及时进行维护和修复，从而
保障电网的正常运行。

配电变压器作为电网的重要组成部分，其质量和运行状况直接影响到配电系统的供电
质量和可靠性。

由于配电变压器通常安装在高空或者地下，难以进行离线检修，因此对其
提出了更高的运行要求。

通过红外检测技术可以对配电变压器进行定期的巡检，及时发现
潜在的故障隐患，提高设备的可靠性和安全性。

总之，红外诊断技术在电网中的应用范围非常广泛，通过使用红外热像仪进行检测，
可以及时发现潜在的故障隐患，提高电力设备的可靠性和安全性，有助于保障电力供应的
稳定性和连续性。

带电设备红外诊断应用规范(1)一、引言1.1 背景与意义随着我国经济的快速发展，电力系统规模不断扩大，电力设备的安全运行越来越受到重视。

带电设备红外诊断技术作为一种新兴的检测手段，能够在不影响设备正常运行的情况下，实时监测设备的热态变化，为设备故障诊断提供有力支持。

为确保红外诊断技术在带电设备检测中的有效应用，制定本规范。

1.2 适用范围本规范适用于红外诊断技术在电力系统带电设备检测中的应用，包括发电、输电、变电、配电和用电设备的红外检测。

二、红外诊断设备与仪器2.1 设备选型2.1.1 红外热像仪红外热像仪是红外诊断技术的核心设备，应具备以下性能：（1）高分辨率：至少320×240像素；（2）高灵敏度：≤0.05℃温差分辨率；（3）宽温度范围：20℃～+500℃；（4）高速成像：≥30帧/秒；（5）多角度拍摄：具有旋转、倾斜等功能。

2.1.2 辅助设备辅助设备包括：红外热像仪专用电源、三脚架、镜头保护罩、数据传输线、计算机等。

2.2 仪器校准2.2.1 校准周期红外热像仪的校准周期为6个月，如有特殊情况，可根据实际使用情况进行调整。

2.2.2 校准内容校准内容包括：温度范围、分辨率、响应时间、线性度等。

2.2.3 校准方法采用标准黑体辐射源进行校准，按照国家相关标准执行。

三、红外诊断方法与流程3.1 红外诊断方法3.1.1 表面温度法表面温度法是通过测量设备表面温度分布，判断设备是否存在热缺陷。

该方法适用于高压设备、变压器、断路器等。

3.1.2 温差法温差法是通过测量设备表面温度与周围环境温度的差值，判断设备是否存在热缺陷。

该方法适用于电缆、母线、绝缘子等。

3.1.3 热图像分析热图像分析是对设备热图像进行定量分析，提取热缺陷信息。

该方法适用于复杂设备的故障诊断。

3.2 红外诊断流程3.2.1 检测准备（1）检查红外热像仪及相关设备是否正常；（2）确认检测环境：温度、湿度、风速等；（3）了解设备运行状态：负荷、电流、电压等。

2008年12月第9卷第12期电　力　设　备El e ctri cal Equ i p m en t　D ec12008Vo l.9No.1269　红外检测技术在电力设备带电监测中的应用实例赵　深(温州电力局生产处,浙江省　温州市325000)摘　要:利用红外监测技术可以对电力设备进行不停电、非接触式的检测,可以直观的发现设备故障部位。

本文介绍了红外监测技术在电网进行电力设备带电监测的几个应用实例,并提出今后的发展方向。

关键词:红外监测;管理;电力设备中图分类号:T M8551　概况对带电线路设备开展红外检测诊断工作在温州电力局范围内已开展了多年,从使用红外点温仪、红外热电视,到目前的非致冷焦平面红外热像仪,发现并解决了许多问题,如接触不良、绝缘不良、绝缘老化等现象,以及设计、施工、运行中存在的其他缺陷,为电网的安全运行提供了可靠的保证,随着电力设备状态检修的推广,对输电线路进行红外监测愈发显得重要。

目前温州电力局基层单位拥有的红外式成像仪的统计情况如表1所示。

表1　温州电力局的红外式成像仪使用统计情况类型型号数量/台特点红外热像仪S AT2S16019　体积小、携带方便S AT2HY68002　带有Sat R eport2003专业版版本3.01 DL2700C4　带有红外报表分析系统Ther maC AM T M(P30)2　R e po rter2000中文专业版THER MOV I SI O N4701　功能齐全点温仪I R216EX L3(3M)15携带方便、功能单一 从2006年以来采用红外式成像仪发现设备缺陷10余起,2007年发现15起,对于设备的发热型缺陷作用明显。

而且该局已初步建立了设备的红外成像图库。

而如何科学、有效、规范的开展红外检测诊断工作,提高红外检测诊断的技术和管理水平就显得尤为重要,它对变电与线路设备的状态评估、状态检修起着非常重要的作用。

　专业的管理组织为了有效的完成红外检测工作,建立了全局范围内的电力设备红外检测诊断工作网,成员包括各运行集控站、线路运行工段、检修单位等,设专责负责电力设备红外检测诊断工作。

配电设备红外热像检测典型案例配电设备红外热像检测是一种常用的非接触式热成像技术，通过热像仪对配电设备进行扫描和观测，可以及时发现设备的异常热量，确定设备的运行状况，并及时采取措施进行维修和保养，以确保设备的安全运行。

下面将介绍一些典型的配电设备红外热像检测案例。

第一种案例是变压器的热像检测。

变压器是配电系统中非常重要的设备之一，通过将电能从一个空间传输到另一个空间，起到提高或降低电压的作用。

变压器在运行过程中，往往会产生一定的热量，但如果存在局部过热现象，则说明变压器可能存在问题。

通过红外热像仪对变压器进行扫描，可以清晰地观察到变压器的温度分布情况，判断是否存在过热现象。

如果发现变压器的一些部位温度异常升高，即可判定该部位可能存在故障，需要进行修理或更换。

第二种案例是电缆连接头的热像检测。

电缆连接头是将电缆连接到设备或其他电缆的关键部件，一旦连接头存在异常，会导致电能传输过程中的能量损耗，甚至引发火灾等安全事故。

通过红外热像仪可以对电缆连接头进行检测，识别其温度分布情况。

正常情况下，电缆连接头的温度分布均匀，没有明显的热点；而如果存在异常，例如连接头两端其中一端温度升高，可能表明连接头存在松动、接触不良等问题。

及时检测和处理这些异常现象，可以避免电缆连接头故障的进一步扩大。

第三种案例是开关柜的热像检测。

开关柜作为配电系统的控制中心，其正常运行与否关系到整个电力系统的稳定性和安全性。

通过红外热像仪对开关柜进行检测，可以清晰地观察到柜内各个元件的温度分布情况。

正常情况下，开关柜内的元件温度分布均匀，不存在过热现象；而如果发现一些元件的温度升高，可能表明该元件可能存在故障，需要及时修复或更换。

及时检测和处理这些异常现象，可以避免因开关柜故障导致的电力系统的中断和其他严重后果。

以上仅是三种典型的配电设备红外热像检测案例，实际上在实际工程中还存在许多其他类型的配电设备也适用于红外热像检测技术。

通过红外热像检测技术，可以及时发现配电设备的异常热量，提前预警并采取措施，以保障设备的安全运行。

红外热像仪在变配电系统的应用摘要利用红外热像仪探测变配电系统运行设备表面温度,根据测量的温度判断设备运行状态,及时发现设备运行缺陷,保证变配电系统安全经济运行。

关键词变配电;红外热像仪;温度;故障诊断中图分类号tm7 文献标识码a文章编号1674-6708(2010)19-0039-010 引言随着变配电系统使用年限的增长,系统负荷的不断增加,系统故障不断增多,分析故障原因有外部故障和内部故障,外部故障主要是设备、电缆、母线接头电器开关触头因氧化、松动,使接触电阻增大而发热,表现在外表发热量大,通过测量表面温度很容易发现问题。

内部故障是设备绝缘劣化介质损耗增大、壳体内部电气回路故障,表现在外表发热量小,故障隐蔽,不容易发现。

根据多年运行统计经验,外部故障占到总故障的90%左右,内部故障占到总故障的10%左右,利用红外热像仪,通过测量外表温度,很容易发现变配电系统中的外部故障,通过跟踪、分析、比较也能及时发现部分设备的内部故障,对于预防事故的发生起到了重要的作用。

1 红外热像仪测温原理在自然界中,高于绝对温度(-273℃)的物体,都对外辐射波长为2~100um的红外线,其辐射量的大小与物体的表面温度有关,温度越高其辐射量越大。

利用红外热像仪测量背景红外线与被测物红外线,把不可见红外光谱转换成人能识别的热红外图像,根据图像的颜色,参考设置参数,能够得到被测物表面的温度。

2 红外热像仪的应用我公司购买1台vst-g+红外热像仪,用于测量7座变电所的不正常发热现象,通过几年的使用,取得了较好的效果。

红外热像仪检测范围:1)变压器变压器是变电所的核心设备,在正常工况下,自身发热量较大,内部出现热故障时,其热量远小于正常情况下自身发热量,且对外传到较少,变压器表面温升变化不明显,用红外热像仪测量温度变化,较难发现变压器内部故障。

当变压器进出线接触面氧化、紧固螺丝松动、安装不当等原因,使接触电阻变大引起发热时,利用红外热成像仪可以看到明显的发热点。

电气化工程设计中的红外线热成像技术应用随着科技的进步，红外线热成像技术在电气化工程设计中的应用越来越广泛。

红外线热成像技术是一种利用物体辐射出的红外热能来绘制热图的无损检测方法。

在电气化工程设计中，红外线热成像技术可以发挥重要作用，例如故障诊断、温度监测、能源管理等。

本文将详细介绍红外线热成像技术在电气化工程设计中的应用。

首先，红外线热成像技术在电气故障诊断中的应用不可忽视。

电气设备在运行过程中，由于过载、短路、接触不良等原因，会产生热量。

利用红外线热成像技术可以实时监测电气设备的热量分布情况，及时发现潜在故障，预防事故的发生。

例如，在变电站中，使用红外线热成像仪可以检测变压器、断路器、隔离开关等设备的温度变化，准确判断设备是否存在异常情况，及时采取措施，确保电气设备的安全运行。

其次，红外线热成像技术在温度监测方面的应用也非常重要。

电气设备的温度是设备运行状态的重要指标之一，过高或过低的温度都会对设备的安全和使用寿命产生影响。

传统的温度测量方法往往无法覆盖大范围，且需要接触被测物体，不够安全和实时。

而红外线热成像技术可以在不接触物体的情况下，实时获取物体表面的温度分布图像。

例如，在电子设备生产线上，使用红外线热成像仪可以对设备进行温度检测，准确掌握设备的运行状态，及时发现温度异常，避免设备过热或过冷导致的损坏。

此外，红外线热成像技术在能源管理方面的应用也颇具潜力。

电气设备在运行过程中会产生热量消耗能源，在能源管理中，我们需要尽量减少能源的浪费和损耗。

利用红外线热成像技术可以定量测量物体表面的温度分布情况，进而对能源的使用情况进行评估和优化。

例如，在工业生产中，使用红外线热成像仪可以监测设备的热量分布，找出热能流失严重的地方，优化设备的布局和绝缘措施，减少能源的浪费，提高能源利用率。

此外，红外线热成像技术在火灾监测中也发挥重要作用。

在电气化工程设计中，防火安全是至关重要的。

红外线热成像技术可以检测设备或建筑物中可能存在的火灾隐患。

无损检测技术实际案例分享无损检测技术是一种应用广泛的非破坏性检测方法，可以通过测量物体的特征参数或信号来判断物体的内部缺陷或性能状态。

在工业领域，无损检测技术被广泛应用于质量控制、故障诊断和预防性维护。

本文将分享几个实际案例，展示无损检测技术在不同领域的应用和效果。

首先，我们来看一个关于金属材料裂纹检测的案例。

在制造业中，金属材料的质量缺陷往往会造成严重的后果，如机械设备的失效和事故的发生。

一家生产加工设备的公司在生产过程中发现了一台设备的轴承出现了噪音和磨损现象。

为了确定轴承的故障原因，他们运用了无损检测技术中的超声波检测方法。

通过将超声波传感器放置在轴承上，可以检测到轴承内部的裂纹和缺陷。

经过检测，他们发现了轴承内部的裂纹，并及时进行了更换和维修，避免了设备进一步损坏和生产事故的发生。

其次，我们来讲述一个关于建筑结构无损检测的案例。

在建筑领域，无损检测技术被广泛应用于检测混凝土结构的质量和完整性。

一座高楼大厦在施工过程中出现了混凝土结构的裂缝现象，为了确保建筑的稳定和安全，施工方采用了无损检测技术中的声发射检测方法。

该方法通过在混凝土结构表面放置传感器，利用其接收到的声波信息来分析结构的完整性。

经过检测，他们发现了混凝土结构中的裂缝并及时进行了修复和加固工作，确保了建筑的安全和稳定。

接下来，我们来探讨一个关于航空器零部件无损检测的案例。

在航空领域，航空器的零部件质量和完整性对飞行安全至关重要。

一家航空公司在对飞机发动机的维护和保养中，采用了无损检测技术中的磁粉检测方法。

该方法通过在零部件表面涂敷磁粉，然后利用磁场的变化来检测表面和近表面的裂纹和缺陷。

经过检测，他们及时发现并修复了发动机零部件中的缺陷，确保了飞机的飞行安全。

最后，我们分享一个关于电力设备无损检测的案例。

在电力系统中，电力设备的质量和性能对电力供应的稳定和安全至关重要。

一家电力公司在对变压器进行例行检查时，应用了无损检测技术中的红外热像仪检测方法。

电力设备红外热像检测技术(2篇)电力设备红外热像检测技术（第一篇）引言电力设备是现代电力系统的重要组成部分，其安全稳定运行对整个电力系统的可靠性和经济性至关重要。

随着电力需求的不断增长和电力设备的日益复杂，传统的检测方法已难以满足现代电力设备维护的需求。

红外热像检测技术作为一种非接触、快速、高效的检测手段，逐渐在电力设备状态监测中得到广泛应用。

一、红外热像检测技术原理1. 红外辐射基本原理任何物体只要温度高于绝对零度（273.15℃），都会发射红外辐射。

物体的温度越高，发射的红外辐射强度也越大。

红外热像仪通过探测物体表面发射的红外辐射，将其转换为可视化的热像图，从而实现对物体表面温度分布的实时监测。

2. 红外热像仪工作原理红外热像仪主要由光学系统、探测器、信号处理系统和显示系统组成。

光学系统将物体发射的红外辐射聚焦到探测器上，探测器将红外辐射转换为电信号，信号处理系统对电信号进行处理，最终通过显示系统呈现为热像图。

3. 温度与红外辐射的关系根据斯蒂芬玻尔兹曼定律，物体的辐射功率与其温度的四次方成正比。

因此，通过测量物体发射的红外辐射功率，可以精确计算出物体的表面温度。

二、红外热像检测技术在电力设备中的应用1. 变电站设备检测变电站是电力系统中的重要节点，其设备包括变压器、断路器、隔离开关等。

红外热像检测技术可以用于检测这些设备的局部过热现象，及时发现潜在的故障隐患。

变压器检测：变压器在运行过程中，由于绕组短路、接触不良等原因，可能导致局部过热。

通过红外热像检测，可以及时发现这些异常温度点，避免变压器损坏。

断路器检测：断路器在分合闸过程中，触头接触不良会导致局部过热。

红外热像检测可以实时监测断路器触头的温度分布，确保其正常运行。

2. 输电线路检测输电线路长距离、跨区域分布，传统的人工巡检效率低、成本高。

红外热像检测技术可以实现对输电线路的快速、全面检测。

导线接头检测：导线接头是输电线路的薄弱环节，容易因接触不良导致局部过热。
