【CN209550096U】一种陶瓷片清洗装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920632927.5(22)申请日 2019.05.06(73)专利权人 山东黄金金创集团有限公司地址 265600 山东省烟台市蓬莱市登州路53号(72)发明人 李景波　石宝宝　孙永联　王成志　徐壮飞　刘剑　周登科　孙超　付茗麒　高翔宇　(74)专利代理机构 烟台双联专利事务所(普通合伙) 37225代理人 申国栋(51)Int.Cl.B01D 41/04(2006.01)(54)实用新型名称陶瓷过滤机过滤板清洗装置(57)摘要本实用新型公开了一种陶瓷过滤机过滤板清洗装置，包括超声波装置、清洗室和循环水系统；所述清洗室为用于放置过滤板的密闭箱室，开设有进水口和出水口，过滤板的出液口与所述出水口密封连通；所述超声波装置包括超声波发生器和安装在清洗室中的超声波振子盒。

所述循环水系统包括回水管、水箱、水泵和循环管路。

本实用新型将超声波震荡清洗与高压水相结合，二者同时作用，使聚集在过滤板内部的细小颗粒随水流从出水口排出，提升了清洗效果，延长了过滤板的使用寿命，降低了生产成本，并且不会对环境造成污染。

权利要求书1页 说明书3页 附图1页CN 209865526 U 2019.12.31C N 209865526U权　利　要　求　书1/1页CN 209865526 U1.一种陶瓷过滤机过滤板清洗装置，所述过滤板（5）为空心结构，壁板上开设有滤孔，过滤板（5）上还设有与内腔相连通的出液口，其特征在于：所述清洗装置包括超声波装置、清洗室（2）和循环水系统；所述清洗室（2）为用于放置过滤板（5）的密闭箱室，包括箱体和安装在箱体顶部的密封盖；所述清洗室（2）上部开设有进水口，底部开设有出水口；所述过滤板（5）的出液口与所述出水口密封连通；所述超声波装置包括超声波发生器（1）和与超声波发生器（1）相连接的超声波振子盒（4）；所述超声波振子盒（4）安装在清洗室（2）中，竖直设置且至少有两组，与过滤板（5）并排间隔设置；所述循环水系统包括回水管（7）、水箱（8）、水泵（9）和循环管路（10）；所述水箱（8）内部设有竖直的隔板（8-2），隔板（8-2）将水箱（8）内腔分为沉淀区（8-1）和清水区（8-3），所述隔板（8-2）的上端与水箱（8）的顶部之间具有间距以使沉淀区（8-1）中的液体可以溢流至清水区（8-3）；所述回水管（7）用于将从清洗室（2）出水口排出的液体引入沉淀区（8-1）；所述水泵（9）用于通过所述循环管路（10）将清水区（8-3）内的液体引至清洗室（2）的进水口。

专利名称：一种陶瓷清洗装置专利类型：实用新型专利
发明人：彭友才
申请号：CN201820619591.4申请日：20180427
公开号：CN208321548U
公开日：
20190104
专利内容由知识产权出版社提供
摘要：本实用新型涉及陶瓷清洗技术领域，具体涉及一种陶瓷清洗装置；包括底板、滚轮、支撑板、支撑杆、置物箱、支撑桩、清洗套、立板、横板、电动伸缩杆、安装板、电机、清洗筒、环形固定座和固定件；置物箱中盛放有支撑桩和清洗套；支撑板上端面的左端部垂直设有立板，立板的顶部设有横板，横板底部的右部垂直设有电动伸缩杆，电动伸缩杆的底部连接有安装板；本实用新型能对需要清洗的广口陶瓷的内壁和表面进行很好的清洗；而且在清洗过程中能对广口陶瓷进行有效的固定，减小因没有对陶瓷进行有效的固定而使得陶瓷倾斜甚至滚落，最终导致陶瓷碎裂的几率；另外，对广口陶瓷的内壁和外壁进行清理时不需要手工对其清洗，节省了人力。

申请人：安徽省含山民生瓷业有限责任公司
地址：238100 安徽省马鞍山市含山县铜闸太湖小马山
国籍：CN
代理机构：合肥顺超知识产权代理事务所(特殊普通合伙)
代理人：童强
更多信息请下载全文后查看。

专利名称：一种用于陶瓷基片的清洁装置专利类型：实用新型专利
发明人：傅成志,陈旭,李亚男
申请号：CN202021223315.X
申请日：20200629
公开号：CN212759875U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于陶瓷基片的清洁装置，具体涉及电路板设备技术领域，包括箱体，所述箱体按从左到右依次设置有进片板、清洗区、取片板，所述箱体顶部设有推板，所述推板底部中间设有推柱，所述推柱通过进片口插接在进片板凹口处，所述清洗区底部设有两列清洁滚筒，两列所述清洁滚筒中间处与进片板凹口处对应，所述箱体顶部设有提板，所述提所述提板底部中间设有提柱，所述提柱通过取片口插接在取片板凹口处。

本实用新型通过设有清洗区，在清洗区倒入洗液，因为清洗区设有两列清洁滚筒，清洁滚筒上均设有毛刷，所以当装置运行时可以自动将陶瓷基片输送且在输送过程中毛刷与洗液配合达到可以将陶瓷基片正反面都进行清洁的作用。

申请人：淄博奥诺新材料科技有限公司
地址：255000 山东省淄博市张店区房镇镇淄博科技工业园南支一路5号
国籍：CN
代理机构：济南宝宸专利代理事务所(普通合伙)
代理人：荆向勇
更多信息请下载全文后查看。

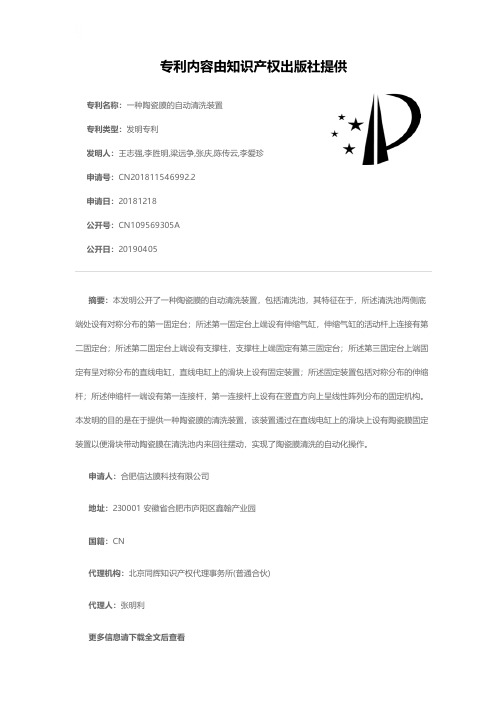

专利名称：一种陶瓷膜的自动清洗装置
专利类型：发明专利
发明人：王志强,李胜明,梁远争,张庆,陈传云,李爱珍申请号：CN201811546992.2
申请日：20181218
公开号：CN109569305A
公开日：
20190405
专利内容由知识产权出版社提供
摘要：本发明公开了一种陶瓷膜的自动清洗装置，包括清洗池，其特征在于，所述清洗池两侧底端处设有对称分布的第一固定台；所述第一固定台上端设有伸缩气缸，伸缩气缸的活动杆上连接有第二固定台；所述第二固定台上端设有支撑柱，支撑柱上端固定有第三固定台；所述第三固定台上端固定有呈对称分布的直线电缸，直线电缸上的滑块上设有固定装置；所述固定装置包括对称分布的伸缩杆；所述伸缩杆一端设有第一连接杆，第一连接杆上设有在竖直方向上呈线性阵列分布的固定机构。

本发明的目的是在于提供一种陶瓷膜的清洗装置，该装置通过在直线电缸上的滑块上设有陶瓷膜固定装置以便滑块带动陶瓷膜在清洗池内来回往摆动，实现了陶瓷膜清洗的自动化操作。

申请人：合肥信达膜科技有限公司
地址：230001 安徽省合肥市庐阳区鑫翰产业园
国籍：CN
代理机构：北京同辉知识产权代理事务所(普通合伙)
代理人：张明利
更多信息请下载全文后查看。

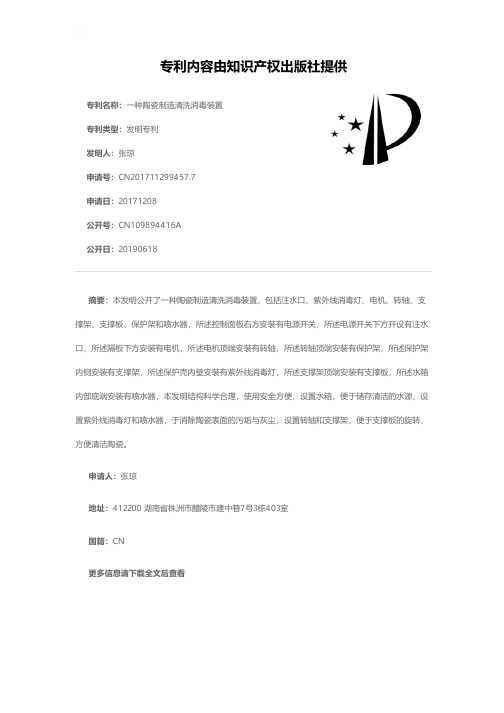

专利名称：一种陶瓷制造清洗消毒装置专利类型：发明专利
发明人：张琼
申请号：CN201711299457.7
申请日：20171208
公开号：CN109894416A
公开日：
20190618
专利内容由知识产权出版社提供
摘要：本发明公开了一种陶瓷制造清洗消毒装置，包括注水口、紫外线消毒灯、电机、转轴、支撑架、支撑板、保护架和喷水器，所述控制面板右方安装有电源开关，所述电源开关下方开设有注水口，所述隔板下方安装有电机，所述电机顶端安装有转轴，所述转轴顶端安装有保护架，所述保护架内侧安装有支撑架，所述保护壳内壁安装有紫外线消毒灯，所述支撑架顶端安装有支撑板，所述水箱内部底端安装有喷水器，本发明结构科学合理，使用安全方便，设置水箱，便于储存清洁的水源，设置紫外线消毒灯和喷水器，于消除陶瓷表面的污垢与灰尘，设置转轴和支撑架，便于支撑板的旋转，方便清洁陶瓷。

申请人：张琼
地址：412200 湖南省株洲市醴陵市建中巷7号3栋403室
国籍：CN
更多信息请下载全文后查看。

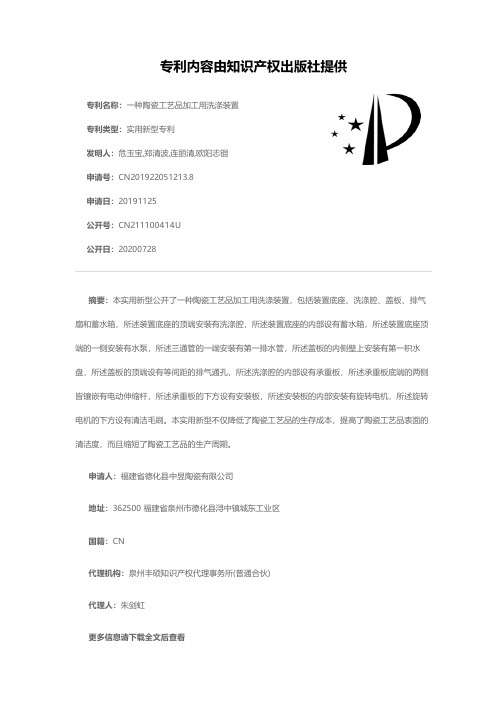

专利名称：一种陶瓷工艺品加工用洗涤装置专利类型：实用新型专利
发明人：危玉宝,郑清波,连丽清,欧阳志锟申请号：CN201922051213.8
申请日：20191125
公开号：CN211100414U
公开日：
20200728
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种陶瓷工艺品加工用洗涤装置，包括装置底座、洗涤腔、盖板、排气扇和蓄水箱，所述装置底座的顶端安装有洗涤腔，所述装置底座的内部设有蓄水箱，所述装置底座顶端的一侧安装有水泵，所述三通管的一端安装有第一排水管，所述盖板的内侧壁上安装有第一积水盘，所述盖板的顶端设有等间距的排气通孔，所述洗涤腔的内部设有承重板，所述承重板底端的两侧皆镶嵌有电动伸缩杆，所述承重板的下方设有安装板，所述安装板的内部安装有旋转电机，所述旋转电机的下方设有清洁毛刷。

本实用新型不仅降低了陶瓷工艺品的生存成本，提高了陶瓷工艺品表面的清洁度，而且缩短了陶瓷工艺品的生产周期。

申请人：福建省德化县中昱陶瓷有限公司
地址：362500 福建省泉州市德化县浔中镇城东工业区
国籍：CN
代理机构：泉州丰硕知识产权代理事务所(普通合伙)
代理人：朱剑虹
更多信息请下载全文后查看。
