立环高梯度磁选机工作原理
高梯度磁选机是一种用于矿石和矿石中的磁性颗粒分离的设备。
它利用了磁性颗粒在磁场中的行为特性。
高梯度磁选机主要由磁场系统、分选介质和分选槽组成。
首先，磁场系统会产生一个高强度的磁场，常用的是强永磁体或电磁体。
这个磁场既能提供分选的驱动力，又能保持被分选物质的稳定。
当被分选的矿石样本通过磁场时，其中的磁性颗粒会被磁场吸引，产生磁化。
磁性颗粒在磁场中的运动受到磁场梯度的影响，即磁场的变化率。
高梯度磁选机通过合理设计分选槽和选择适当的分选介质，能够形成较高的磁场梯度。
在分选过程中，矿石样本被送入分选槽中，磁场与矿石样本发生相互作用。
磁性颗粒受到磁场力的作用下，沿着磁场的方向快速运动，而非磁性颗粒则被排斥或减速。
这样，磁性颗粒和非磁性颗粒得到了有效分离。
最后，分选后的磁性颗粒通过特定的装置进行收集，非磁性颗粒则继续流动并作为尾矿排出系统。
总的来说，高梯度磁选机利用磁场吸引和磁化的原理，通过磁性颗粒在磁场中的运动特性实现矿石中的磁性颗粒分离。
这种设备在矿山和冶金行业中得到了广泛的应用。

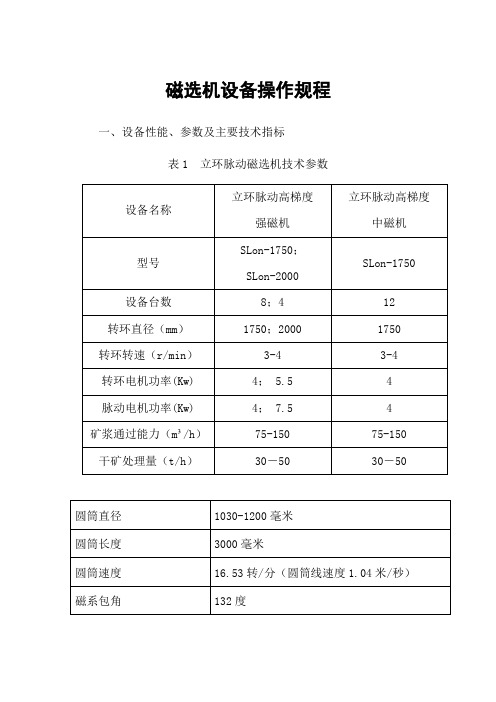

磁选机设备操作规程一、设备性能、参数及主要技术指标
表1 立环脉动磁选机技术参数
表2 技术指标
二、设备操作方法
1、开车前要求
1.1开车前必须取得操作牌。
1.2开车前禁止任何人逗留在待开动设备附近。
2、开车顺序
开启各部水阀→启动电源→启动转环→启动脉动→启动激磁→开始给矿。
开车过程注意事项：
2.1磁选机操作箱冷却水是否畅通，水压是否在允许范围。
2.2磁选机激磁线圈冷却水是否畅通，水温是否在允许范围。
3、作业中要求
3.1对入选浓度、粒度、给矿量、液位斗液面进行检查和控制，使参数达到要求。
3.2按调度指令调整激磁电流，使其与处理量、指标要求相适应。
3.3及时清理除渣筛和给矿箱内杂物，防止堵塞和给矿不均。
3.4经常检查电流、电压、水温；并对设备运转声音、气味、润滑、紧固、间隙、振动、磨损情况进行检查。
3.5保持各部阀门、卸矿水管及喷水孔的畅通，发现阀门失灵或水管、喷水孔堵塞，及时更换或透开。
4、停车顺序
4.1停止给矿→断磁（2分钟后）→停脉动→停转环→停电源→关闭水阀。
4.2紧急停机：关电源→停给矿→停其它。
立环脉动高梯度磁选机的应用研究与生产实践作者：杨福海来源：《科技传播》2011年第05期摘要笔者主要对徐州铁矿集团选矿厂在用的高梯度磁选机设备进行了详细研究，在生产实践中结合该设备特点总结优、缺点，针对当前使用情况，一为提高该设备机器性能，及以后正确操作和维护该设备提出了一些要求，以供参考研究。
二为集团公司在弱磁性矿石的选矿设备做到精机细用、职工技术水平提高和矿产资源的回收再利用等方面起到了一定的积极作用。
关键词立环脉动；高梯度；磁选机；精机细用中图分类号TD457 文献标识码A 文章编号 1674-6708（2011）38-0145-01徐州铁矿集团公司是一座中型规模的黑色金属的古老矿山，而其下属选矿公司，自2004年技改至今已形成年加工65万t的中等规模的选矿企业。
由于镇北和吴庄两大采矿场矿石的性质千变万化，尤其是镇北采矿厂，其原矿中赤铁矿含量超过20%，徐州铁矿集团公司在原有设备无法回收这部分废弃的赤铁矿的情况下，为了进一步有效地回收这些赤铁矿，故从2004年初，加大技改力度，在选别系统的中磁扫选作业后，经ø18米浓缩机浓缩后，然后增加强磁选作业，从中选出这部分赤铁矿，解决以前废弃赤铁矿的问题。
并降低了最终尾矿品位，提高了铁精粉的回收率。
而这一强磁选作业经考查调研后决定采用两台Slon-1500型立环脉动高梯度磁选机来完成。
通过生产实践中的合理调节、控制，实现了满意的经济技术指标，达到了预期效果，使集团200余万吨赤铁矿最终变废为宝，为集团公司创造了宝贵财富。
1 设备特点该Slon-1500磁选机的工作原理是：转环内装导磁不锈钢棒，选矿时，转环作顺时针旋转，矿浆以给矿斗给入，沿上铁轭缝隙流经转环，转环内的磁介质在磁场中被磁化，磁介质表面形成高梯度磁场，矿浆中磁性颗粒被吸着在磁介质表面，随转环转动被带至顶部无磁场区，用冲洗水冲入精矿斗中，非磁性颗粒沿下铁轭缝隙流入尾矿中排走。
该机在近7年的生产实践中，充分发挥其性能，为集团经济发展再添亮点。
