通用技术必修一科粤版 第六章 设计图样的绘制第一节 设计表现图(共101张PPT)

通用技术必修一科粤版 第六章 设计图样的绘制第一节 设计表现图(共101张PPT)

正等轴测坐标系
相邻两个坐标轴夹角都等于120°
正等轴测图
轴间夹角都成 120度。
是否是正等轴 测图的判断方 法。
（1）分别判断图一、图二是不是正等测图。
不是
图一
是
图二
(2)判断下列哪个是正等测轴测图。
A
B
C
D
A
B
C
判断哪个不是正等测轴测图。
D
平面结构体形正等轴测图绘制方法演示 z
30º
2. 网 格 法 徒 手 画
草图的绘制
基本图形的画法
构思草图 ：用具体图形把想法表现出来。 草 图 的 分 类 设计草图 ：经过整理、选择
修改和完善的草图。
草图绘制的步骤
1. 选用合适的笔来绘图； 2.方格纸上确定比例； 3.画出透视线稿； 4. 画产品的中间调子；
5.细致描绘高光部位；
6. 描绘阴影，突出质感；
（2）组成：
图纸幅面及格式
图纸幅面是指图纸宽度与长度组成的图面。绘 制图样时，应采用表一中规定的图纸基本幅面尺寸， 尺寸单位为：mm。基本幅面代号有A0、A1、A2、 A3、A4五种。
字体
对图样中字体的要求是：字体端正、笔画 清楚、排列整齐、间隔均匀。
1.汉字：长仿宋体，并采用国家正式公布 的简化字。
平面图标法
尺寸数字与图线重合怎么办？
尺寸数字书写有什么规定？
由于空间太小写不下尺寸数字(小线性和小圆弧尺寸)怎么办？
线性尺寸数字的写法
避免在图示30°范围内标注尺寸 注：图样中尺寸以毫米为单位时，不需标注计量单位的 代号或名称，否则必须注明相应计量单位的代号和名称。
3.尺寸标注举例
寻找错误
错误

高中通用技术 设计制图ppt

高中通用技术 设计制图ppt

3、尺寸标注
3、尺寸标注
点击添加文本
3、尺寸标注
点击添加文本
图纸
最大图纸为A0 原因：符合人机工程学的 A0大小的纸张人们在工作的时候基本不用动就可 以在整张纸上进行绘制，提高工作效率。面积约 等于一平方米
图纸
在理论上来说，一张纸可以折叠到13次，但这只 是理论，生活中我们无论拿出什么样纸张，对折不会 超过8次，这有一定的理论根据，当然，即便对折过8 次，其厚度也是十分惊人的。
假设纸为正方形，边长为a，厚度为h，当折叠一 次的时候，边长不变，厚度为2h，折叠两次的时候， 折叠边长为原边长的二分之一，厚度变为4h，我们可 以推出一个公式：边长为l/(2^(0.5*n))，厚度变为 2^n*h。
基于这个公式，我们可以得出n>8.1918时无法折叠， 为如果把一张1mm的纸折100次,可以算一下它的厚度 为2^100*0.001m，将近地球到太阳之间的距离寸标注要求
正确、完整、清晰、合理
指出以上图形标注有误之处 （7处）
设计图样绘制
常见的技术图样
目 录
正投影与三视图
展板设计
尺寸标注
综合实践
1、展板设计
设计展板要求：
注意：展板还应具有必要的文字说明、效果图、结构尺寸工艺图、 人机尺寸图分析等
2、1 正投影
正投影法：
垂直
2、2 三视图
三视图性质：长对正 高平齐 宽相等
2、2 三视图
三视图画法：
1、找点： 棱边交点 交线 2、表面取点 3、按顺序连接宽相等

人教版通用技术课件必修一：第二节 常见的技术图样

人教版通用技术课件必修一：第二节 常见的技术图样
• • • • （1）同一张图样中，同类图线的宽度应基本一致。 （2）虚线、点划线相交时，应使两小段相交。 （3）两直线相交处要避免间隙或线段出界。 （4）两线相切的切点处，应画成一条线粗。
叠加体的表面过渡关系
无线 虚线 实线
模型房的结构与三视图
模型房的构成特征为： (1)由一个长方体和 一个三棱柱共同构 成，前后对称； (2)在长方体的正中 央开设门洞，其结 构左右对称。
二 常见的技术图样
1、正投影与三视图
2、形体的尺寸标注
3、机械加工图
4、剖视图
5、电子电路图
1、掌握一般技术图样所 采用的投影方法； 2、能绘制简单的三视图 并学会标注简单的尺 寸； 3、了解一般的机械加工 图、电子线路图所用 符号的含义及表达方 法，能识读一般机械 加工图和线路图。
甲、乙、丙、丁四人分别面向桌坐 在一张四方形桌子旁边。桌上一张 纸上写着数字“9”，甲看到“6”， 乙看到“ ”，丙看到“ ”，
⑵ 圆球的三视图
三个视图分别为三个和圆 球的直径相等的圆，它们 分别是圆球三个方向轮廓 线的投影。
叠加体的三视图
叠加体的分析
叠加体的组成——由哪些基本体组成 基本体的形状和位置 基本体之间的叠加形式
叠加体的画图
根据形状，将其分解成若干基本体或简单体
弄清各部分的形状和相对位置及组合形式 分别画出各部分的投影
6
丁看到“9”，问四人是怎样的座次 甲 ？
丙 丁 乙
6
1、正投影和三视图：
• 投影：物体在光线的照射下，会在地面或墙面上 投下影子 • 正投影法：平行的投影光线与投影平面垂直时， 在投影平面上得到物体视图的方法。
任取一件物体，如铅笔盒、书本，通过 改变物体与光源（如灯光、日光）、桌面、地面、墙 面的相对位置，观察物体影子的变化情况。 1、物体的影子在什么情况下能够反映物体某个方向 的形状特征与大小？ 2、数学上，空间点的位置可以用什么方法表示？ 3、空间物体的大小又可以怎样描述？ 1、当光源发出平行光且与物体某方向的面平行时， 能够反映物体某方向的形状特征和大小。 2、数学上可用坐标轴来反映空间点的位置。 3、空间物体的大小可以用空间坐标系表示。

2020年6月份高二通用技术 会考复习资料 第六章 设计图样的绘制-1教学课件 精品

2020年6月份高二通用技术 会考复习资料 第六章 设计图样的绘制-1教学课件 精品
•三视图的性质2： 长对正 高平齐 宽相等
简单形体三视图的绘制 c
课堂练习：请绘 制该立体图的三视 图。
简单形体三视图的绘制 c
简单形体的尺寸标注 a
形体的尺寸标注： •三要素：尺寸界线、尺寸线、尺寸数字；
尺寸界线 尺寸线
50 尺寸数字
简单形体的尺寸标注 a 基本形体的尺寸标注：
简单形体的尺寸标注 a
技术改变生活 生活因技术而变
第六章 设计图样的绘 制
➢设计表现图 ➢常见的技术图样
本章的会考知识点
节
会考内容
会考要求
设计 表现
图
1、技术语言的种类及其应用 2、简单的草图 3、简单的效果图 4、基本几何体的正等轴测图
a c a a
常见 的
技术 图样
5、一般技术图样所采用的投影方法。 6、 简单形体的三视图 7、一般的机械加工图
a
•圆 • 圆柱体 • 立方体 • 锥体 • 正等测图 • 直线与曲线的连接
简单草图的绘制
C
简单草图的绘制
C
简单草图的绘制 C
400
简单草图的绘制
C
•要合理利用答卷区域； •轮廓线要画直，图形要体现立体感； •先用铅笔描绘，最后再用黑色笔涂黑； •要利用直尺将轮廓线画直； •草图中不可见部分（虚线）不必绘出； •给草图标注相应的尺寸；
一般技术图样所采用的投影方法 a
•正投影法：投影光线与投影平 面垂直，在投影平面上所得的 投影的方法； •三视图：如果物体向三个互相 垂直的投影面分别投影，所得 到的三个图形摊平在一个平面 上，则就是三视图。
简单形体三视图的绘制 c
•三视图的性质1： 主视图反映形体的长和高； 俯视图反映形体的长和宽； 左视图反映形体的高和宽；

2024新高考浙江版高中通用技术专题三 技术图样的绘制 知识点归纳讲解PPT

2024新高考浙江版高中通用技术专题三 技术图样的绘制 知识点归纳讲解PPT

2)积聚性:平面(或直线)与投影面垂直时,投影积聚为直线(或一点)。 3)收缩性:平面(或直线)与投影面倾斜时,投影改变角度并缩小(或缩短)。
4)相似性:不同物体在某个投影面所得到的投影可以完全相同。
二、三视图 三视图投影规律:主、俯视图长对正;主、左视图高平齐;俯、左视图宽相 等,前后对应。

三、基本几何体的正等轴测图 1.含义:正等轴测图是一种可以表现物体三维结构特征的图形。 2.特征:三个坐标轴在绘图平面上互成120°角。
例1 某公司经过筛选确定了一套方案(如图所示),于是准备交给加工车 间进行生产。该公司必须向加工车间的技术人员提供的规范文件是
() A.构思草图 C.效果图
B.设计草图 D.技术图样
常见的技术图样:草图、效果图、三视图、正等轴测图、机械加工图、剖视图、 装配图、电子线路图等
表格、文字和 通过表格的形式对各种设计方案进行比较,通过文字、模型等呈现设计的构思方
模型
案并激发灵感
二、草图 1.含义:草图也叫方案草图或设计速写,它能迅速捕捉和记录设计者转瞬 即逝的创作灵感,表达设计创意,是把设计构思转化为现实图形的有效手 段之一。 2.分类 1)构思草图:是对设计者在设计过程中产生的设计想法的记录,以具体图 形的形式记录和描绘设计者头脑中的诸多想法。 2)设计草图:是经过设计者整理、选择、修改和完善的草图。
请根据描述和要求完成以下任务: (1)画出连接件设计草图,必要时可用文字说明; (2)在草图上标注连接件的主要尺寸。
解析 (1)(2)根据题目要求画出连接件,尺寸标注时注意符合题目中提供 的两组数据。
答案 (1)(2)设计草图及尺寸标注如图所示
考点二 常见的技术图样 考向基础
一、正投影 1.正投影法:假设投射线与投影平面垂直,在投影平面上求取物体的投影 的方法。 2.正投影的特征 1)真实性:平面(或直线)与投影面平行时,投影反映其实形(或实长)。

6I第六章 设计图样的绘制PPT课件

6I第六章 设计图样的绘制PPT课件
A．18 B．12 C．60 D．30
26
6.如图所示的尺寸标注，其中错误的是 A.R23的标注 B.10的标注 C.55的标注 D.60的标注
27
8、如图所示的尺寸标注中，错误的 标注是
A.2×φ12 B.2×φ16 C.24 D.28
28
6.如图所示的尺寸标注错误的是 （ ） A.14的标注 B.32的标注 C.R5的标注 D.R6的标注
尺寸界线 尺寸线
50 尺寸数字
22
基本形体的尺寸标注：
23ቤተ መጻሕፍቲ ባይዱ
•尺寸标注的基本要求： 正确、完整、清晰、合理；
A、正确：尺寸标注必须符合国家标准； B、完整：尺寸必须标注齐全，不遗漏，不重复； C、清晰：尺寸标注布局整齐，清晰，便于读图； D、合理：尺寸注定方式符合加工要求；
24
25
14．等边角钢由相互垂直的两个面组成，在其加 工图中，从垂直面上圆孔中心到两个面交线的垂 直距离是：（ ）
（3）技术语言的特征：言简意赅、通俗直观
4
5
6
• 效果图更能真实地 表现产品的式样、 材质和空间效果。
• 从效果图上注意把 握产品的形态、功 能和特征，了解产 品的外观上的实际 比例关系和色彩搭 配及材质感。
7
•三视图
•尺寸标注 •剖面图 •标题栏
•文字说明 8
1．为了形象地表达汽车、房屋等产品的设计方
11
•三视图的性质1： 主视图反映形体的长和高； 俯视图反映形体的长和宽； 左视图反映形体的高和宽；
•三视图的性质2： 长对正 高平齐 宽相等
12
课堂练习：请绘 制该立体图的三视 图。
13
14
7.如图所示是某一形体的轴测图，其正确的 主视图是

必修1-62设计图样的绘制

第六章、设计图样的绘制
整理课件
1
一、技术语言的种类和应用
（一）、技术语言的概念
在技术活动中进行表达、交流、的 工具，如图形、表格、声音、手势、 标志等，我们统称为“技术语言”。
整理课件
2
1．图样——工程技术中最常用的一种表达、交 流工具，也是我们要重点学习的一种技术语言；
2.图表——通常用于统计数据的表达。常见的 有表格、柱形坐标式图表、饼形图表等；
6
二、投影知识和三视图的绘制
（一）、 投影知识
整理课件
过空间点做投影面的 垂线，垂足就是点的 投影。
连接相应的点的投影， 就是线和平面图形的
7
投影。
工程图样一般都是采用正投影。
整理课件
8
——光源的出发点称为投影中心； ——投影中心与物体上各点（如图中的A、B、C）的连线称为投
影线； ——接受投影的面,称为投影面； ——过物体上各点的投影线与投影面的交点称为这些点的投影。 ——所有投影线都交于投影中整心理课点件 的投影称为中心投影。 9
（二）、三视图
• 1．工程上为什么要用三视图？
• 有时我们会发现，不同形状的物体在某 个投影面所得到的投影完全相同。
整理课件
10
•要确定物体的空间形状，常常需要 三个投影。而且，当我们用视线代 替投影线，并把所看到的投影图形 叫做视图时，这样，就产生了“三 视图”。
整理课件
11
2.三视图的三投影面体系
（1）
整理课件
13
从前向后看，即得 V面上的投影，称 为主视图；从左向 右看，即得在W面视图。
整理课件
14
（3）
高
主视图
平 左视图
齐

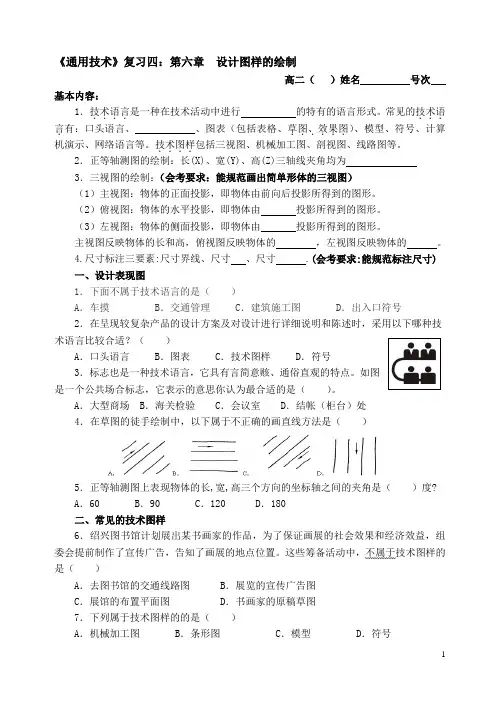

《通用技术》复习四第六章 设计图样的绘制.

《通用技术》复习四：第六章设计图样的绘制高二（）姓名号次基本内容：1．技术语言．．．．．．．是一种在技术活动中进行的特有的语言形式。

常见的技术语言．有：口头语言、、图表（包括表格、草图、效果图．．．．．．）、模型、符号、计算机演示、网络语言等。

技术图样．．．．包括三视图、机械加工图、剖视图、线路图等。

2．正等轴测图的绘制：长(X)、宽(Y)、高(Z)三轴线夹角均为3．三视图的绘制：（会考要求：能规范画出简单形体的三视图）（1）主视图：物体的正面投影，即物体由前向后投影所得到的图形。

（2）俯视图：物体的水平投影，即物体由投影所得到的图形。

（3）左视图：物体的侧面投影，即物体由投影所得到的图形。

主视图反映物体的长和高，俯视图反映物体的，左视图反映物体的。

4.尺寸标注三要素:尺寸界线、尺寸、尺寸 .(会考要求:能规范标注尺寸)一、设计表现图1．下面不属于技术语言的是（）A．车摸B．交通管理C．建筑施工图D．出入口符号2．在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，采用以下哪种技术语言比较合适？（）A．口头语言 B．图表 C．技术图样 D．符号3．标志也是一种技术语言，它具有言简意赅、通俗直观的特点。

如图是一个公共场合标志，它表示的意思你认为最合适的是（）。

A．大型商场 B．海关检验C．会议室 D．结帐（柜台）处4．在草图的徒手绘制中，以下属于不正确的画直线方法是（）5．正等轴测图上表现物体的长,宽,高三个方向的坐标轴之间的夹角是（）度?A．60 B．90 C．120 D．180二、常见的技术图样6．绍兴图书馆计划展出某书画家的作品，为了保证画展的社会效果和经济效益，组委会提前制作了宣传广告，告知了画展的地点位置。

这些筹备活动中，不属于技术图样的是（）A．去图书馆的交通线路图 B．展览的宣传广告图C．展馆的布置平面图 D．书画家的原稿草图7．下列属于技术图样的的是（）A．机械加工图B．条形图C．模型D．符号8．在图纸上绘制物体的三视图，其中能反映出物体长和宽的视图是：（）A．主视图B．俯视图C．左视图D．剖视图9．下列不属于尺寸标注的要素是（）A．尺寸线 B．箭头 C．尺寸界线 D．尺寸数字10．在对形体进行尺寸标注时，下列说法错误的是（）A．形体尺寸标注的是形体各结构块的真实大小和相对位置；B．尺寸标注必须正确无误，尺寸注写必须符合国家标准，尺寸数字默认以毫米为单位；C．可以利用形体的轮廓线、轴线或对称中心线作为尺寸界线；D．尺寸线可以画在形体轮廓线、轴线或对称中心线的延长线上。

高中通用技术必修1技术与设计1二常见的技术图样PPT课件(3)


视图：用正投影法绘制出来的物体的图形称为视图。
正投影
正投影的基本性质
真实性
积聚性 类似性
画出下面各物体在屏幕上的正投影的视图。
知识建构——三投影面体系
用正投影法能在投影面上体现物体某个方向的形状特征和大 小，但是许多情况下，只用一个正投影，是不能清晰准确地表达 物体的结构特征。如图
结构不同，视图却完全相同
不可见轮廓线用细虚线表示，
对称中心线、轴侧线用细点划
线表示。
三视图与方位
巩固提升——识读简单三视图
我们能从一个空间结构得到了它的平面三视图，那么，如 果看到物体的三视图你能想象出物体的空间结构吗？
巩固提升——绘制简单三视图
小明的父亲为某一工厂技术员，他为改进机器的性能，设计了 一弯板零件，但是在交流时作时苦于无法准确表达自己的构思，希 望同学们帮他补出正确的三视图，下图为效果图。
视图，也可检查所画三视图是否有差错。
合作探究——三视图的绘制方法
zபைடு நூலகம்
三视图的绘图步骤：
（1）形体分析，确定视图方向；
x
（2）按照三视图的方位布置视图 ，
0
y 绘制出基准线；
（3）利用“长对正、高平齐、宽
相等”的投影规律，做好辅助线，
绘制出三视图；
y
（4）检查，完成。
视图中规定：
可见的轮廓用粗实线表示，
正立投影面V （简称正面） 水平投影面H （简称水平面） 侧立投影面W （简称侧面）
知识建构——三视图的构建
有了三投影面体系后，就可以从三个相互垂直的方向做正投影， 来准确表达物体的形状和大小。
思考4：想一想，如何利用正投影法在三投影面体系中构建该模型 的三视图？

通用技术_设计表现图(PPT35页)


1
2
3
4
5
第一节 设计表现图
第一节 设计表现图
三、透视效果图的识读 效果图是一种还没有实现的构思，所以不是用
相机能够拍摄到的。
第一节 设计表现图
三、透视效果图的识读
与草图相比，效果图更能真实 地表现产品的式样、材质和空间 效果。
从效果图上注意把握产品的形 态、功能和特征，了解产品的外 观上的实际比例关系和色彩搭配 及材质感。
模型 图样 手势 图表 符号 计算机程序语言
第一节 设计表现图
二、草图的绘制（设计的表现基础）
（1）徒手绘图： 第一步：掌握正确的握笔姿势 第二步：徒手画线练习 第三步：提高对笔的控制能力 （2）网格徒手图： 要领：与地面垂直的线垂直画，与地 面平行的线按网格的斜线画，同时以 网格的小格来确定物体的比例。
图样：呈现复杂产品的设计方案和对设计进行详细说明。 （规范、直观、准确）
机械加工图 服装裁剪图
建筑施工图
汽车报警器电路图 奥运会会徽
第一节 设计表现图
一、技术语言的种类与应用（种类）
图表：通常用于统计数据的表达，构思方案的呈现。常见 的有表格、柱形坐标式图表、饼形图表等。
第一节 设计表现图
一、技术语言的种类与应用（种类）
模型：一般是用于建筑物、建筑群的表示。地理、军事上 用的沙盘模型也是属于模型式技术语言。
第一节 设计表现图
一、技术语言的种类与应用（种类）
符号、标志：公共场所使用，直观、明了。
安全出口
停车处
禁止携带宠物
禁止伸出窗外
第一节 设计表现图
一、技术语言的种类与应用（种类）
手势、旗语：在交通、航海方面用于指挥和交流、沟通。 哑语也是手势语言。可以统称为肢体语言。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

明确尺寸要素：尺寸界线，尺寸线，尺寸数字 (单位：mm)实例一：
Ø 15
37.5
32 16.5
▪ 实例二：
148.5° 48
57
4、.组合体的尺寸标注规则
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
定形尺寸：确定各基本形体大小的尺寸。 定位尺寸：确定各基本形体相对位置的尺寸。 尺寸基准：标注和测量尺寸的起点。一般选择组合体 的对称平面、底面、重要端面及回转体轴线最为尺寸 基准。 总体尺寸：表示组合体的总长、总宽、总高的尺寸。
第六章 设计图样的绘制 第二节 常见技术图样
一、正投影与三视图
1、投影： -----在光的照射下，形体在地面上产生的影子。
2、正投影法： ----投影光线与投影平面垂直时，在投影
平面上得到物体视图的方法。
正投影法 能真实的反映物体的形状
中 心
平 形
投
投
影
影
法
法
3、正投影的基本特性
平行 真实性
(6)根据模型的全高，画出模型顶线 作为水平构造线。
(7)从主视图画垂线，完成俯视图轮 廓。
(8)根据模型前后对称特征，在俯视 图中确定模型房屋脊的位置。
(9)依据45‘斜参照线确定左视图上 房屋脊的位置。
(10)在主视图正中位置．根据尺寸 画出门洞，再根据俯视图、左视 图与主视 图的对应关系，分别用 虚线画出门洞的投影(门洞的半圆 柱面轴线为点画线)。
C4 BG2
1 . 5V
▪
C2
▪
▪
R5
sw
阅读右面的电路图:
▪ 1．说明电路中有哪些 元器件。
▪ 2．根据元器件符号间 的连接，判断信号流向， 并说明该电路可以实现 什么样的功能。
练习布置（P129）1、2、3
三棱柱共同构成，前 后对称； (2)在长方体的正中央开 设门洞，其结构左右 对称。
房模的三视图作图： (1)根据模型的尺寸，选择绘图比例
为1：1，使用A4号图纸(横放)， 用H型铅笔画底图。 (2)在离图框底线100mm处，绘制 一条XY线，作为主视图和左视图 的底线。 (3)根据模型的尺寸，确定主视图的 对称线(点画线)位置，画出主视 图的轮廓。 (4)在主视图右下角处，画出一条与 XY水平线成45‘角的斜参照线。 (5)在XY线以下10mm处，画出俯视 图的背面投影，再依据45’角的斜 参照线确定左视图上背面投影的 位置。
1、尺寸标注的基本要求：
正确 完整 清晰 合理
2、尺寸要素
（１）尺寸界线 （２）尺寸线
尺寸数字
（３）尺寸箭头
（４）尺寸数字
尺寸线
箭头
尺寸界线
3、 尺寸标注举例
▪ 标注直径尺寸 ▪ 标注半径尺寸 ▪ 标注形体尺寸
常见基本形体的尺寸标注
（1） 几何形体的尺寸标注
()
S
（2） 截交、相贯的立体的尺寸标注
三视图的形成及其投影规则 (2)
三视图的形成及其投影规则 (3)
案例分析一、形体结构三视图画法（1）
画图步骤：
（1）画各轴线、对称中心线 （2）画四棱柱的三视图 （3）画圆柱筒的三视图 （4）按标准加深各图线
案例分析一、形体结构三视图画法（2） 对称堆积举例
前表面平齐分界处无线，后 表面不平齐分界处有虚线。
垂直 积聚性
倾斜 类似性
视图的投影过程
正投影
视图的投影过程
正投影
一般要从几个方向观察物体， 才能表达清楚物体的形状？
三个方向
Hale Waihona Puke 三视图的形成VZ高
正
面 投
主视图从前向后看
向后翻90度
影
面
W
X长
水平投影面
H
左 视 图
从 左 向 右 看
俯视图从上往下看
向下翻90度
侧 面 投 影 面
Y宽
三视图的形成及其投影规则 (1)
左右表面不平 画图步骤：
齐分界处有线
（1）画各轴线、对称中心线 （2）画下面四棱柱的三视图 （3）画上面四棱柱的三视图 （4）按标准加深各图线
案例分析一、形体结构三视图画法（3） 非对称堆积举例
画图步骤：
表面平齐 分界无线
（1）画各视图基准线； （2）画下面四棱柱的三视图；
（3）画上面侧板的三视图；
小结尺寸要素标注注意点：
尺寸界线 尺寸界线用细实线绘制，并应由 图形的轮廓线、轴线或对称中心 线处引出。也可利用轮廓线、轴 线或对称中心线作尺寸界线。
尺寸线 尺寸线用细实线绘制，不能用其 它图线代替，一般也不得与其它 图线重合或画在其延长线上。
尺寸数字 图样上所注尺寸表示形体的真实大小
与图样的大小及绘图的准确度无关。
▪ 根据右图所给形 体的主视图、左 视图，分析形体 的结构，标注形 体尺寸。
三、机械加工图
（1）定义：是以三视图的形式来表达机械加工方法 的一种技术图样，是完成产品的机械加 工的主要依据。 三视图及其尺寸标注
（2）组成： 必要的其他视图
标题栏和文字说明
机械加工图和标题栏信息
标题栏 反映设 计的最基本信息
(11)检查各视图是否绘制准确，再 用削制成铲形的8型铅笔，勾勒 出轮廓线。
三视图知识要点总结：
一、正投影法
二、如何确定合理的视图角度
三、三视图的投影规律 主俯视图 长对正 主左视图 高平齐 俯左视图 宽相等
二、 形体的尺寸标注
视图只能表达形体的形状，而不能反映形体的大小， 形体的真实大小是根据图样上所标注的尺寸来确定的。 加工时也是按照图样上的尺寸来制造的。
（4）画上面三棱柱的三视图；
（5）按标准线型加深各图线。
案例分析一、形体结构三视图画法（4） 形体结构三视图的改进
案例分析二、形体结构与三视图习题分类（1） 已知三视图确定形体结构
案例分析二、形体结构与三视图习题分类（2） 已知形体结构确定三视图
案例分析三、模型房的结构与三视图
模型房的构成特征为： (1)由一个长方体和一个
四、剖视图
（1）定义：假想采 用剖切平面的方法 剖开物体，将观察 者与剖切面之间的 部分移去，将其余 部分向投影面投影 所得的图形称为剖 视图.
(1)包含内部结构如孔、槽的 （2）剖切面的特征：轴线，或物体的对称面；
(2)平行于相应的投影面。
（3）画剖视图，要 注意什么？P128
在工件内部不可见 的阴影部分和结构部 分，可采用虚线表达 这类结构。但在机械 加工中，更多采用剖 视图。
§5.手语、哑语、旗语：在聋哑人、交通、航海方面用于指挥、交流和沟通。 §6.程序语言：它是以计算机为载体，进行交流和表达的工具。
§7.声像：如号音、哨音、汽笛、喇叭、影视等在表达特殊信息时发出的声音或 图像。 §8.口头语言：有的技术活动，如技术讲座、教学等，主要是用口头语言来表达 和交流。 §9.书面文字语言：各种技术文件，都需要用到书面文字语言。 §10.计算机演示和网络语言：以计算机为载体，用多种媒体进行交流和表达的 工具。
各种技术语言回顾：
§1.图样：这是工程技术中最常见的一种表达、交流的工具。 §2.图表：通常用于统计数据的表达，常见的有表格、柱状坐标式图 表、饼性 图表等。 §3.模型：一般用于建筑物、建筑群的表示。地理、军事上用的沙盘模型等 §4.符号、标志：在交通、广告上用的很多，在工程图纸上也有规定的标志、符 号来表示一些特殊的要求。
五、线路图
1、电子线路图是指用图形符号和线段组成的电子 工程用的略图。包括电路原理图、接线图和逻 辑图。
2、如何识读线路图？
(1)认识元器件符号；(2)清楚元器件的连接方式；
(3)确定信号流向
案例分析四、无线电收音机 （线路组合图）
▪
R2
R1
▪
▪
▪
L
▪
▪
▪
▪
C1
▪
R3
Ic
c5 BG1
C3
R4
Gz
