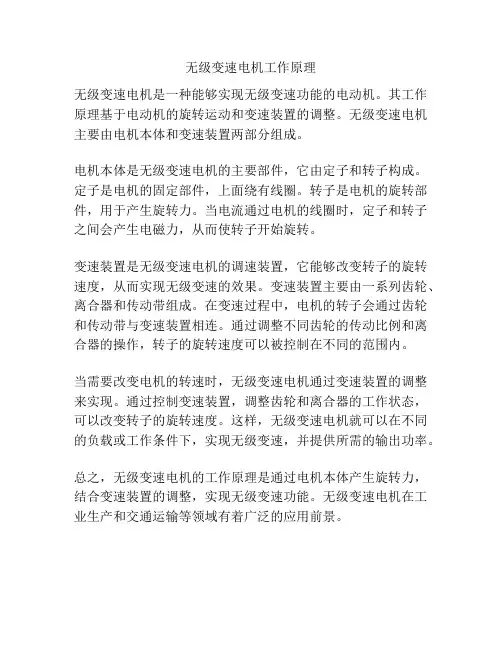

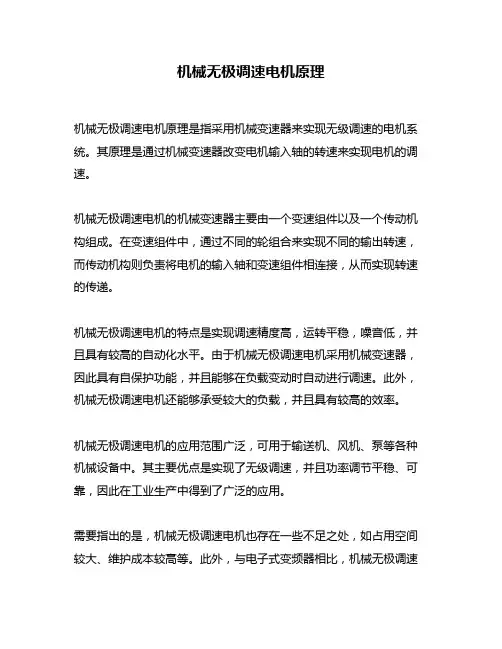

无级变速电机工作原理
无级变速电机是一种能够实现无级变速功能的电动机。
其工作原理基于电动机的旋转运动和变速装置的调整。
无级变速电机主要由电机本体和变速装置两部分组成。
电机本体是无级变速电机的主要部件，它由定子和转子构成。
定子是电机的固定部件，上面绕有线圈。
转子是电机的旋转部件，用于产生旋转力。
当电流通过电机的线圈时，定子和转子之间会产生电磁力，从而使转子开始旋转。
变速装置是无级变速电机的调速装置，它能够改变转子的旋转速度，从而实现无级变速的效果。
变速装置主要由一系列齿轮、离合器和传动带组成。
在变速过程中，电机的转子会通过齿轮和传动带与变速装置相连。
通过调整不同齿轮的传动比例和离合器的操作，转子的旋转速度可以被控制在不同的范围内。
当需要改变电机的转速时，无级变速电机通过变速装置的调整来实现。
通过控制变速装置，调整齿轮和离合器的工作状态，可以改变转子的旋转速度。
这样，无级变速电机就可以在不同的负载或工作条件下，实现无级变速，并提供所需的输出功率。
总之，无级变速电机的工作原理是通过电机本体产生旋转力，结合变速装置的调整，实现无级变速功能。
无级变速电机在工业生产和交通运输等领域有着广泛的应用前景。
无级调速原理
无级调速原理是指通过改变电机电源的电压、频率或调整电机的输入功率来改变电机的转速，从而实现电机的调速。
该调速原理通常用于交流电动机的调速，特别是异步电动机。
在无级调速原理中，电机的转速与电源的电压、频率以及电容量之间存在一定的关系。
当电源的电压或频率改变时，会影响电机的输入功率，进而改变电机的转速。
具体而言，当电源的电压增加时，电机的输入功率也会增加，导致电机转速的增加；反之，当电源的电压降低时，电机的输入功率减小，导致电机转速的降低。
另外，通过调整电机的输入功率也可以实现无级调速。
通过增加或减少电机的输入功率，可以改变电机的转速。
增加电机的输入功率可以提高电机的转速，而减少电机的输入功率则可以降低电机的转速。
无级调速原理在工业生产中得到广泛应用。
通过实现电机的无级调速，可以适应不同工艺要求下的转速变化，提高生产效率，实现能源的节约。
同时，无级调速还可以减小电机的负荷，延长电机的使用寿命，提高系统的稳定性。
总之，无级调速原理通过改变电机的输入功率，包括改变电源的电压、频率或调整电机的输入功率，来实现对电机转速的调节。
这一原理在工业生产中有着重要的应用价值，可以提高生产效率，节约能源，并延长设备的使用寿命。

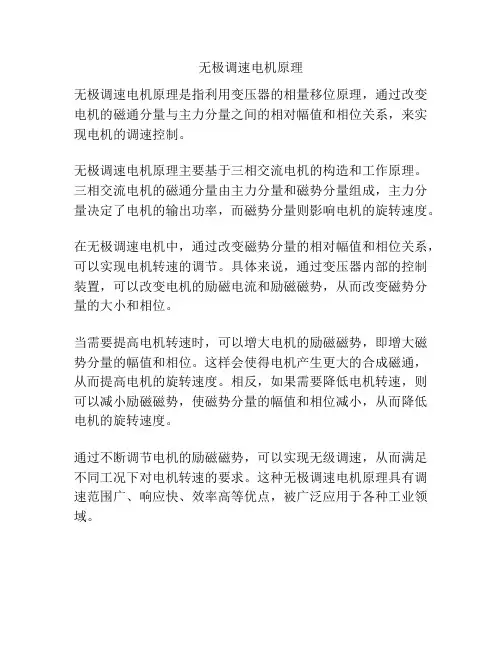

无极调速电机原理
无极调速电机原理是指利用变压器的相量移位原理，通过改变电机的磁通分量与主力分量之间的相对幅值和相位关系，来实现电机的调速控制。
无极调速电机原理主要基于三相交流电机的构造和工作原理。
三相交流电机的磁通分量由主力分量和磁势分量组成，主力分量决定了电机的输出功率，而磁势分量则影响电机的旋转速度。
在无极调速电机中，通过改变磁势分量的相对幅值和相位关系，可以实现电机转速的调节。
具体来说，通过变压器内部的控制装置，可以改变电机的励磁电流和励磁磁势，从而改变磁势分量的大小和相位。
当需要提高电机转速时，可以增大电机的励磁磁势，即增大磁势分量的幅值和相位。
这样会使得电机产生更大的合成磁通，从而提高电机的旋转速度。
相反，如果需要降低电机转速，则可以减小励磁磁势，使磁势分量的幅值和相位减小，从而降低电机的旋转速度。
通过不断调节电机的励磁磁势，可以实现无级调速，从而满足不同工况下对电机转速的要求。
这种无极调速电机原理具有调速范围广、响应快、效率高等优点，被广泛应用于各种工业领域。
无级变速电机原理
无级变速电机是一种能够实现无级变速的电机。
它的工作原理基于电机内部的无级变速机构，可以通过控制电机转子和定子之间的相对位置来改变电机的输出转矩和速度。
在无级变速电机中，通过改变转子和定子之间的相对位移来改变电机的磁场分布。
一种常见的实现方式是使用强磁铁作为转子，将电磁线圈作为定子。
通过调节电磁线圈中的电流大小和方向，可以改变电磁线圈中的磁场，从而影响到转子的磁场。
当电磁线圈的磁场方向与转子磁场方向相同时，两者之间会发生排斥力，从而产生一定的转矩。
当电磁线圈的磁场方向与转子磁场方向相反时，两者之间会发生吸引力，也会产生一定的转矩。
通过改变电磁线圈中的电流方向和大小，可以控制电机的输出转矩和速度。
无级变速电机的优点是能够实现无级变速，无需使用传统的机械变速装置。
这样可以减小电机的体积和重量，并提高系统的效率。
此外，无级变速电机还具有响应速度快、控制精度高等特点，非常适用于需要频繁变速和精确控制的应用场景。
综上所述，无级变速电机是一种基于内部的无级变速机构实现无级变速的电机。
通过控制电磁线圈的电流方向和大小，可以改变电机的输出转矩和速度，具有体积小、重量轻、响应速度快、控制精度高等优点。

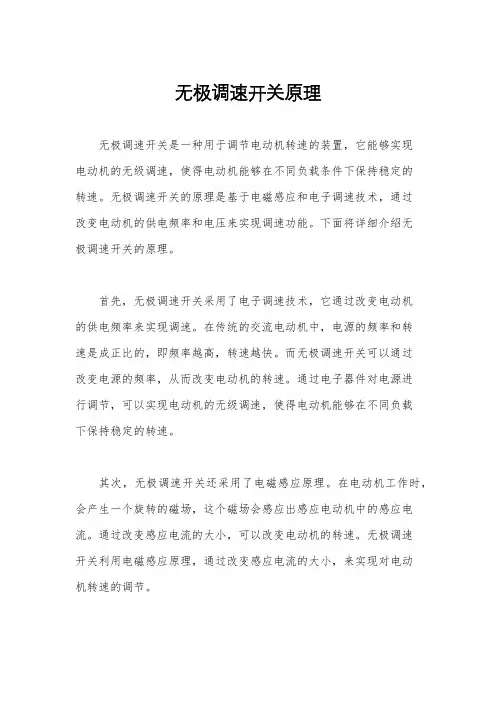

无极调速开关原理无极调速开关是一种用于调节电动机转速的装置，它能够实现电动机的无级调速，使得电动机能够在不同负载条件下保持稳定的转速。
无极调速开关的原理是基于电磁感应和电子调速技术，通过改变电动机的供电频率和电压来实现调速功能。
下面将详细介绍无极调速开关的原理。
首先，无极调速开关采用了电子调速技术，它通过改变电动机的供电频率来实现调速。
在传统的交流电动机中，电源的频率和转速是成正比的，即频率越高，转速越快。
而无极调速开关可以通过改变电源的频率，从而改变电动机的转速。
通过电子器件对电源进行调节，可以实现电动机的无级调速，使得电动机能够在不同负载下保持稳定的转速。
其次，无极调速开关还采用了电磁感应原理。
在电动机工作时，会产生一个旋转的磁场，这个磁场会感应出感应电动机中的感应电流。
通过改变感应电流的大小，可以改变电动机的转速。
无极调速开关利用电磁感应原理，通过改变感应电流的大小，来实现对电动机转速的调节。
此外，无极调速开关还可以通过改变电动机的供电电压来实现调速。
在电动机工作时，电压的大小会直接影响电动机的转速。
通过改变电动机的供电电压，可以实现对电动机转速的调节。
无极调速开关利用电子器件对电源电压进行调节，从而实现对电动机转速的无级调节。
总的来说，无极调速开关的原理是基于电磁感应和电子调速技术，通过改变电动机的供电频率和电压来实现对电动机转速的调节。
它可以实现无级调速，使得电动机能够在不同负载条件下保持稳定的转速。
这种调速方式具有调速范围广、调速平稳、噪音低等优点，因此在工业生产中得到了广泛的应用。

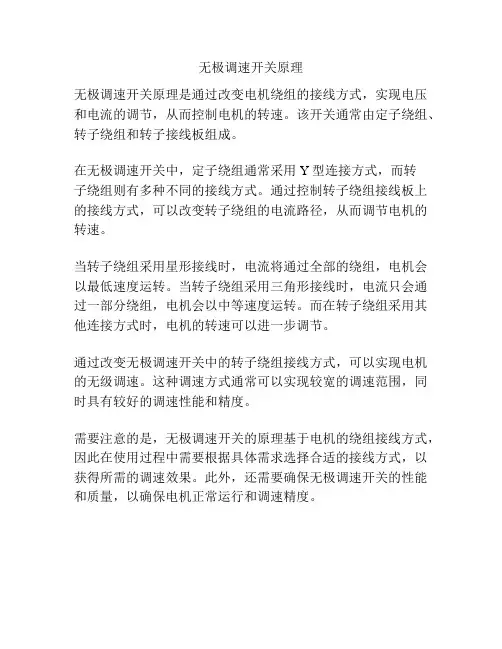

无极调速开关原理
无极调速开关原理是通过改变电机绕组的接线方式，实现电压和电流的调节，从而控制电机的转速。
该开关通常由定子绕组、转子绕组和转子接线板组成。
在无极调速开关中，定子绕组通常采用Y型连接方式，而转
子绕组则有多种不同的接线方式。
通过控制转子绕组接线板上的接线方式，可以改变转子绕组的电流路径，从而调节电机的转速。
当转子绕组采用星形接线时，电流将通过全部的绕组，电机会以最低速度运转。
当转子绕组采用三角形接线时，电流只会通过一部分绕组，电机会以中等速度运转。
而在转子绕组采用其他连接方式时，电机的转速可以进一步调节。
通过改变无极调速开关中的转子绕组接线方式，可以实现电机的无级调速。
这种调速方式通常可以实现较宽的调速范围，同时具有较好的调速性能和精度。
需要注意的是，无极调速开关的原理基于电机的绕组接线方式，因此在使用过程中需要根据具体需求选择合适的接线方式，以获得所需的调速效果。
此外，还需要确保无极调速开关的性能和质量，以确保电机正常运行和调速精度。

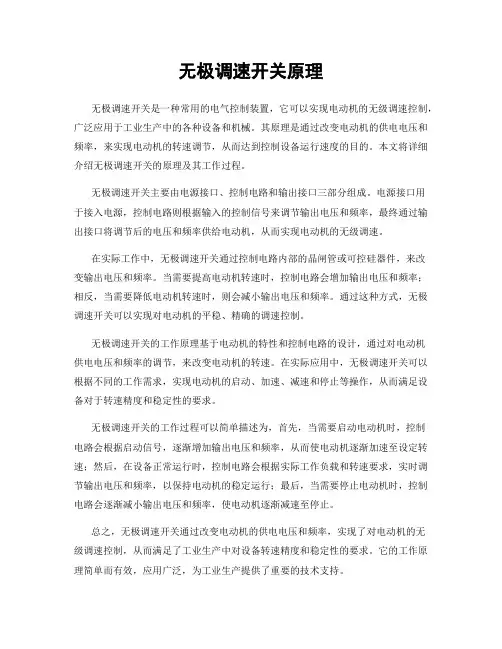

无极调速开关原理无极调速开关是一种常用的电气控制装置，它可以实现电动机的无级调速控制，广泛应用于工业生产中的各种设备和机械。
其原理是通过改变电动机的供电电压和频率，来实现电动机的转速调节，从而达到控制设备运行速度的目的。
本文将详细介绍无极调速开关的原理及其工作过程。
无极调速开关主要由电源接口、控制电路和输出接口三部分组成。
电源接口用于接入电源，控制电路则根据输入的控制信号来调节输出电压和频率，最终通过输出接口将调节后的电压和频率供给电动机，从而实现电动机的无级调速。
在实际工作中，无极调速开关通过控制电路内部的晶闸管或可控硅器件，来改变输出电压和频率。
当需要提高电动机转速时，控制电路会增加输出电压和频率；相反，当需要降低电动机转速时，则会减小输出电压和频率。
通过这种方式，无极调速开关可以实现对电动机的平稳、精确的调速控制。
无极调速开关的工作原理基于电动机的特性和控制电路的设计，通过对电动机供电电压和频率的调节，来改变电动机的转速。
在实际应用中，无极调速开关可以根据不同的工作需求，实现电动机的启动、加速、减速和停止等操作，从而满足设备对于转速精度和稳定性的要求。
无极调速开关的工作过程可以简单描述为，首先，当需要启动电动机时，控制电路会根据启动信号，逐渐增加输出电压和频率，从而使电动机逐渐加速至设定转速；然后，在设备正常运行时，控制电路会根据实际工作负载和转速要求，实时调节输出电压和频率，以保持电动机的稳定运行；最后，当需要停止电动机时，控制电路会逐渐减小输出电压和频率，使电动机逐渐减速至停止。
总之，无极调速开关通过改变电动机的供电电压和频率，实现了对电动机的无级调速控制，从而满足了工业生产中对设备转速精度和稳定性的要求。
它的工作原理简单而有效，应用广泛，为工业生产提供了重要的技术支持。

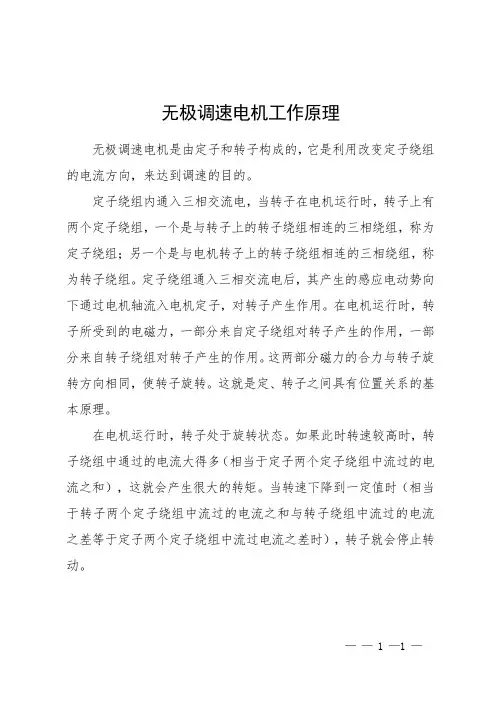

无极调速电机工作原理
无极调速电机是由定子和转子构成的，它是利用改变定子绕组的电流方向，来达到调速的目的。
定子绕组内通入三相交流电，当转子在电机运行时，转子上有两个定子绕组，一个是与转子上的转子绕组相连的三相绕组，称为定子绕组；另一个是与电机转子上的转子绕组相连的三相绕组，称为转子绕组。
定子绕组通入三相交流电后，其产生的感应电动势向下通过电机轴流入电机定子，对转子产生作用。
在电机运行时，转子所受到的电磁力，一部分来自定子绕组对转子产生的作用，一部分来自转子绕组对转子产生的作用。
这两部分磁力的合力与转子旋转方向相同，使转子旋转。
这就是定、转子之间具有位置关系的基本原理。
在电机运行时，转子处于旋转状态。
如果此时转速较高时，转子绕组中通过的电流大得多（相当于定子两个定子绕组中流过的电流之和），这就会产生很大的转矩。
当转速下降到一定值时（相当于转子两个定子绕组中流过的电流之和与转子绕组中流过的电流之差等于定子两个定子绕组中流过电流之差时），转子就会停止转动。
—— 1 —1 —。
无级调速原理无级调速是指在一定范围内，可以无级地改变电机的转速，以满足不同工况下的需要。
无级调速技术在工业生产中有着广泛的应用，它可以提高设备的运行效率，降低能耗，延长设备的使用寿命，因此受到了越来越多企业的青睐。
无级调速的原理主要包括三种，变频调速、电压调速和极数调速。
下面将分别介绍这三种原理。
首先是变频调速原理。
变频调速是利用变频器来改变电机的供电频率，从而实现无级调速的目的。
变频器通过改变输入电压的频率，控制电机的转速，使其在一定范围内实现无级调速。
变频调速具有速度调节范围广、精度高、动态性能好等优点，因此在工业生产中得到了广泛的应用。
其次是电压调速原理。
电压调速是通过改变电机的供电电压来实现调速的目的。
当电机的供电电压改变时，其转矩和转速也会相应地改变，从而实现无级调速。
电压调速简单可靠，成本低，适用范围广，但也存在效率低、调速范围窄等缺点。
最后是极数调速原理。
极数调速是通过改变电机的极数来实现调速的目的。
当电机的极数改变时，其同步速度也会相应地改变，从而实现无级调速。
极数调速技术成熟，能耗低，但在实际应用中受到了一定的限制，因为改变电机的极数需要更换定子绕组，成本较高，所以在实际应用中并不常见。
总的来说，无级调速技术在工业生产中有着重要的应用价值，可以提高设备的运行效率，降低能耗，延长设备的使用寿命。
不同的无级调速原理各有优缺点，企业在选择适合自己生产需求的无级调速技术时，需要综合考虑各种因素，选择最合适的方案。
无级调速技术的不断发展和完善，将进一步推动工业生产的智能化、自动化水平，为实现工业生产的高效、节能、环保目标提供有力支持。
希望通过本文的介绍，能够对无级调速原理有一个更加深入的了解，为读者在实际应用中提供一定的参考价值。
电动机无极调速的方法及原理电动机无级调速是指电动机能够在一定的转矩输出范围内实现连续调速，不需要通过切换传动装置或者变速机构来实现调速。
无级调速方法多样，下面将介绍几种常见的无级调速方法以及其原理。
1.电压调制法电压调制法是通过改变电动机供电电压的大小和频率来调整电机的转速。
这种方法常用于交流异步电机调速。
原理是通过改变供电的电压和频率，来改变电动机转矩-转速特性曲线的斜率，从而实现无级调速。
具体的调速方式有调制幅值比、调制波形以及调制脉宽等。
2.频率变换法频率变换法也是一种常见的交流异步电机调速方法。
该方法通过实现电压和频率的变换来改变电机的转速。
原理是利用变频器将电源的交流电转换为可变频率、可变电压的交流电，从而调整电机的转速。
通过改变供电频率，可以改变电机转速，从而实现无级调速。
变频器的基本结构由整流器、滤波器、逆变器和控制电路组成。
3.极数变换法极数变换法是通过改变电机的极对数来实现调速。
当电动机的极对数改变时，电机的转子磁场变化情况也会发生变化，从而影响电机的转动性能。
通过改变极对数，可以改变电机转速，实现无级调速。
该方法常用于直流电机调速。
4.直流切换法直流切换法是一种将半导体开关器件辅助应用于调整转矩输出的方法。
原理是通过改变电动机的极性来调整电机的转速。
该方法常用于永磁同步电机调速。
通过轮流切换电动机的北极和南极，可以改变电机的转速，实现无级调速。
以上是几种常见的电动机无级调速方法及其原理。
通过改变电机的供电电压、频率、极数和极性等参数，可以实现电机的无级调速。
在实际应用中，可以根据具体的调速要求选择适合的调速方法。
电动机无极调速的方法及原理随着电力电子学、微电子技术、计算机技术以及电机理论和自动控制理论的发展，影响三相交流电动机发展的问题逐渐得到了解决，目前三相异步交流电动机的调速性能已达到直流调速的水平。
在不久的将来交流调速必将取代直流调速。
在实际生产过程中，根据加工工艺的要求，生产机械传动机构的运行速度需要进行调节。
这种负载不变，人为调节转速的过程称为调速。
通常有机械调速和电气调速两种方法，通过改变传动机构转速比的调速方法称为机械调速；通过改变电动机参数而改变系统运行转速的调速方法称为电气调速。
不同的生产机械，对调速的目的和具体要求各不相同，对于鼓风机和泵类负载，通过调节转速来调节流量，这与通过调节阀门调节的方法相比，节能效果更加显著。
调速控制是交流电动机的重要控制内容，实际应用中的交流调速方法有多种，常见的有变极调速、转子串电阻调速、串级调速、电磁调速、异步电动机调速、变频调速等。
目前广泛使用的调速方法仍然是传统的改变极对数和改变转子电阻的有级调速控制系统，近年来，随着电力电子、计算机控制以及矢量控制等技术的进步，变频调速技术发展迅速，已应用于很多生产领域，这是将来调速发展的方向。
1、变级调速的实现变极调速和转子串电阻调速都属于有极调速的范畴,本章主要介绍变极调速控制电路.当电网频率固定以后,三相异步电动机的同步转速与它的磁极对数成反比.因此,只要改变电动机定子绕组的磁极对数,就能改变它的同步转速,从而改变转子转速.通过绕组的不同组合连接方式,可得到两极、三极速度,最多可获得四极速度,但常见的是两极速度变级调速,即双速电动机的变速.变极调速有两种方法:第一种,改变定子绕组的连接方法;第二种,在定子上设置具有不同极对数的两套互相独立的绕组.三相异步电动机的同步转速n与电动机的极对数p成反比,改变鼠笼式三相异步电动机1定子绕组的极对数,就改变了同步转速.因此称之为变极调速.在改变磁极对数时,转子磁极对数也必须同时改变,因此变极调速常用于鼠笼转子三相异步电动机,这是因为鼠笼式转子三相异步电动机本身没有固定的级数,它的极对数能自动地与定子极对数相对应.1.1变极调速的原理三相异步电动机磁极对数的改变,是通过改变定子绕组的接线方式得到的.变极调速电动机定子每相绕组由两个半相绕组组成,如果改变两个半相绕组的接法,就可得到不同的磁极对数。
三相异步电动机定子绕组变极调速的原理如图3-1所示。
(a) (b) (c)图3-1 为三相异步电动机定子绕组接法如图3—1(a)所示为三相异步电动机定子绕组Y接时的示意图.两个等效集中线圈正向串联(即两个线圈的首端和尾端接在一起).根据电流方向可以判断出它们产生的脉振磁动势是四极的(三相合成磁势仍然是四极的),称为四极三相异步电动机.如果把上图中的(b)或(c)的形式，即两个线圈反向串联或反向并联，改变其中一个线圈中的电流方向，那么定子一相绕组产生的磁动势就是两极，定子其他两相绕组也如此连接，则三相绕组的合成磁动势也是二极，即为两极电动机，同步转速升高一倍。
这就是变极调速的原理。
在改变定子绕组连接方法使电动机的极对数改变以后,必须倒换加在定子绕组上电源的相序上,否则变极后电动机将反转.当p=1时,U、V、W三相绕组在定子空间位置互差1200电角度;改变p=2对极后,则三相绕组在空间位置上互差2400电角度,也就是说三相绕组U、V、W相序在变极后,与原来相序正好反向,因此不相应改变电源相序,电动机就会反转.变极调速电动机的优点是可以适应不同性质负载的要求，如需要恒功率调速时可采用三角—双星形接法，需要恒转矩调速时用星形—双星形接法，且线路简单、维修方便。
缺点是有级调速、价格较高。
变极多速电动机常用于驱动某些不需要平滑调速的生产机械，如金属切削机床、通风机、水泵和升降机等。
在机床上，采用变极调速与齿轮箱调速相配合，可以更好地满足生产机械对调速的要求.2、降定子电压调速2.1调速原理根据三相异步电动机降低定子电源电压的人为机械特性，在同步转速不变的条件下，电磁转矩。
降低电源电压可以降低转速，定子电压为,,(且)的机械特性如图4—1所示。
对于恒转矩负载，在不同电压下的稳定运行点为、、；对于泵类负载，在不同电压下的稳定运行点为、、。
可见，当定子电压降低时，稳定运行时的转速将降低（或）从而实现了转速的调节。
图4—1 为三相异步电动机降低定子电压调速时的机械特性2.2调速方法的特点及特性其特点和性能为： 1）三相异步电动机降压调速方法比较简单；2）对于一般的鼠笼式异步电动机，拖动恒转矩负载时，调速范围很小，没多大实用价值；3）若拖动泵类负载时，如通风机，降压调速有较好调速效果，但在低速运行时，由于转差率增大，消耗在转子电路的转差功率增大，电机发热严重；4）低速时，机械性能太软，其调速范围和静差率达不到生产工艺的要求；降压调速主要用于对调速精度和调速范围要求不高的生产机械，如低速电梯、简单的起重机械设备、风机、泵类等生产机械。
在绕组转子三相异步电动机的转子回路中串入电阻可以使机械特性变软，而外串电阻上消耗了较多的转差功率，可以减轻绕组发热，因此这类电动机可以扩大调速范围。
3、变频调速变频调速技术的基本原理是根据电机转速与工作电源输入频率成正比的关系：n =60 f （1-s）／p，（式中n、f、s、p分别表示转速、输入频率、电机转差率、电机磁极对数）；通过改变电动机工作电源频率达到改变电机转速的目的。
三相异步电动机转速公式为：n=60f/p(1-s)从上式可见，改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的。
从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。
在生产机械中广泛使用不改变同步转速的调速方法有绕线式电动机的转子串电阻调速、斩波调速、串级调速以及应用电磁转差离合器、液力偶合器、油膜离合器等调速。
改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。
从调速时的能耗观点来看，有高效调速方法与低效调速方法两种：高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法（如串级调速等）。
有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；电磁离合器的调速方法，能量损耗在离合器线圈中；液力偶合器调速，能量损耗在液力偶合器的油中。
一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。
所谓变频调速，就是在交流调速系统中，通过半导体功率变换器改变异步电动机供电电源的频率，从而进行转速的调节。
变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。
其特点：①效率高，调速过程中没有附加损耗；②应用范围广，可用于笼型异步电动机；③调速范围大，特性硬，精度高；④技术复杂，造价高，维护检修困难。
本方法适用于要求精度高、调速性能较好场合。
这种调速的方法使电动机的速度从高速到低速都可以保持有限的转差率，具有高效率、宽范围和高精度的调速性能。
目前变频调速已成为交流调速的主要发展方向，并已在许多生产领域发挥着巨大的作用。
3.1 变频调速工作原理根据三相异步电动机的转速公式：n=(1-s)60f/p,三相异步电动机的同步转速n与电源频率f成正比。
因此，改变三相异步电动机的电源频率，可以实现平滑的调速。
通常分为基频（电源额定频率）以下调速和基频以上调速。
（1）基频以下的调速：在基频以下调速时，速度调低。
在进行变频调速时，为了保持电动机的电磁转矩不变，就要保证电动机内旋转磁场的磁通量不变。
异步电动机与变压器类似，U1≈E1=4.44fNΦ（式中N为每相绕组的匝数，Φ为电动机的气隙磁通），在改变频率f的同时，要保持磁通Φ不变，必须同时改变电源电压U ，使比值U/f 保持不变。
因此基频以下的调速为恒磁通调速。
（2）基频以上的调速：在基频以上调速时，速度调高。
从额定频率往上升时，由于绝缘等级和技术上的问题，电压按比例升高超过额定值时会危及电动机绕组的绝缘。
因此频率上升时电压应保持额定值不变，此时频率上升，磁通量下降。
3.2 变频调速的机械特性（1）U/f=常数的变频调速机械特性如上图所示为U/f=常数的变频调速机械特性和U=U N 的变频调速机械特性。
有图可知，最大转矩T 随着频率f 的降低而降低，转速n 随着f 连续变化。
由于磁通Φ基本不变，调速过程中电磁转矩不变，因此为转矩调速方式。
（2）U=U N 的变频调速机械特性上图为U=U N 的变频调速机械特性。
如图所示，最大转矩T 随着频率f 的上升而减小，转速n 随着f 连续变化。
在额定频率以上，频率升高，磁通量Φ减小，但调速过程中功率基本不变，因此为恒功率调速方式。
3.3 变频器的基本构成 变频器分为交—交和交—直—交两种形式。
交—交变频器将工频交流变换成频率、电压均可控制的交流。
交—直—交变频器则是将工频交流先通过整流变成直流，然后再将直流变n 0 T m T 图5—1三相异步电动机 变频调速的机械特性换成频率、电压均可控制的交流。
目前主要采用的是交—直—交变频器。
交直交变频装置也是一种变频电源它先将交流电通过整流电路变为直流电，再把此直流电送入逆变器变为频率可调的交流电，作为异步电动机变频调速的电源。
交一交变频，顾名思义，就是直接把50Hz交流电变为频率可调的交流电。
图3—27为变频调速系统的组成，其中包括整流器、逆变器和控制电路。
①整流器：整流器的作用是将三相或单相交流电变换为直流电。
②逆变器：其主要作用是在控制电路的控制下将中间电路输出的直流电源转换为频率和电压都任意可调的交流电源。
逆变器的输出就是变频器的输出，用来实现对异步电动机的变频调速控制。
③控制电路：由信号检测电路、运算电路、驱动电路和控制信号的输入、输出电路等部分构成。
其主要任务是完成对逆变器的开关控制、对整流器的电压控制以及完成各种保护功能等。
控制方法可以采用模拟控制和数字控制。
4、实际应用中调速可能存在的问题在许多APCS应用中，位置控制部分大多由计算机或PLC加模块构成。
传动部分对精度要求不高的采用不调速的交流传动。
对定位精度和响应速度要求高的设备则采用直流调速传动。
随着电子功率器件技术的发展变频器性能不断得到提高，而价格的迅速降低使变频调速技术得到了广泛的应用，在许多场所变频调速已经取代传统的直流调速。
这为构成APCS 系统提供了一种新思路和新办法。
实践证明，用SIEMENS通用变频器MM440可以构成一种实用、可靠、性能价格比很高的APCS系统。
下面以某轧钢厂新建生产线上产品分排定尺小车的位置控制为例，介绍由SIEMENS通用变频器MM440构成的APCS系统。
