异步电动机变频调速基本原理及控制方式

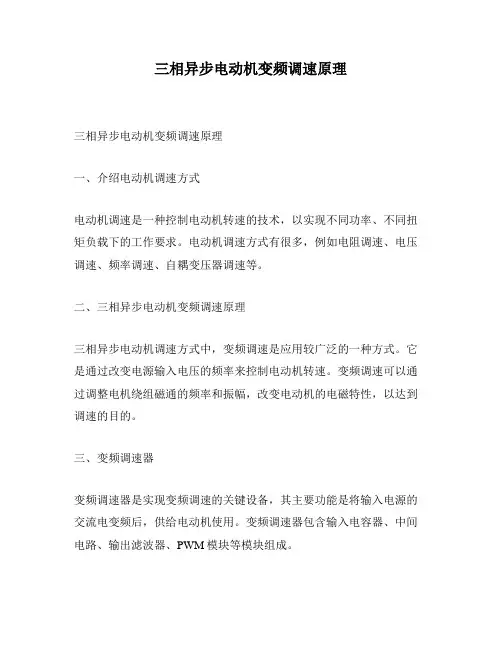

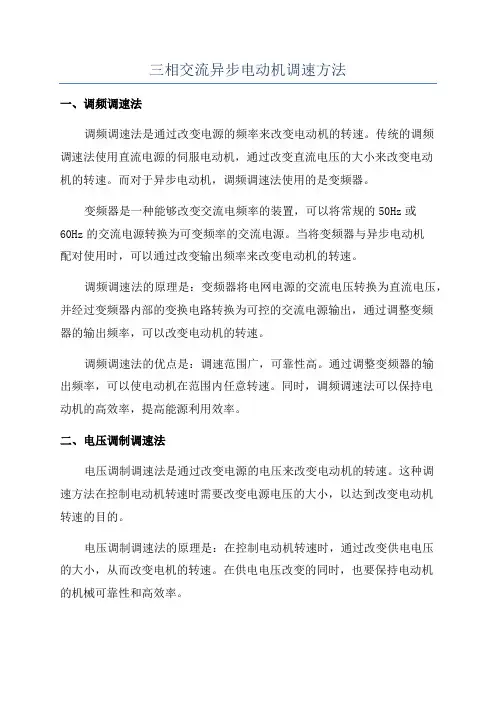

三相异步电动机变频调速原理三相异步电动机变频调速原理一、介绍电动机调速方式电动机调速是一种控制电动机转速的技术，以实现不同功率、不同扭矩负载下的工作要求。

电动机调速方式有很多，例如电阻调速、电压调速、频率调速、自耦变压器调速等。

二、三相异步电动机变频调速原理三相异步电动机调速方式中，变频调速是应用较广泛的一种方式。

它是通过改变电源输入电压的频率来控制电动机转速。

变频调速可以通过调整电机绕组磁通的频率和振幅，改变电动机的电磁特性，以达到调速的目的。

三、变频调速器变频调速器是实现变频调速的关键设备，其主要功能是将输入电源的交流电变频后，供给电动机使用。

变频调速器包含输入电容器、中间电路、输出滤波器、PWM模块等模块组成。

四、变频调速器的工作原理变频调速器采用PWM技术实现电压、频率、转矩等的控制。

其工作原理主要分为以下几个步骤：1. 输入电流输入电容器，将电流变成滤波后的直流电2. 直流电进入中间电路，经过静止变频器变成可变的中间直流电3. 中间直流电经过PWM模块，被分解成高频PWM脉冲信号4. PWM脉冲信号经过输出滤波器滤波后，形成可变频率的交流电5. 变频调速器输出可调的交流电给电动机，实现电动机转速的调节五、变频调速器的优点与其它调速方式相比，变频调速器主要有以下优点：1. 能够实现恒定功率输出2. 能够实现高精度控制3. 能够实现高效节能4. 能够实现自动平衡5. 对电动机不会造成损坏六、小结三相异步电动机变频调速是一种控制电动机转速的高效、精确的方式，其中变频调速器是实现该调速方式的关键设备。

变频调速技术在现代机械应用中得到了广泛的应用。

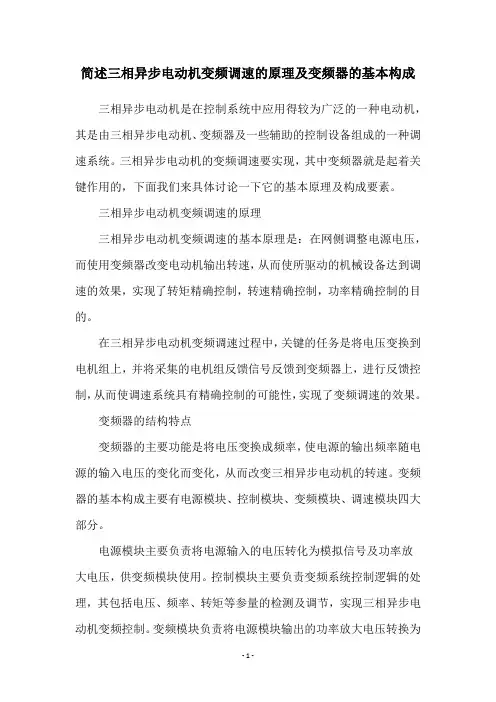

简述三相异步电动机变频调速的原理及变频器的基本构成三相异步电动机是在控制系统中应用得较为广泛的一种电动机，其是由三相异步电动机、变频器及一些辅助的控制设备组成的一种调速系统。

三相异步电动机的变频调速要实现，其中变频器就是起着关键作用的，下面我们来具体讨论一下它的基本原理及构成要素。

三相异步电动机变频调速的原理三相异步电动机变频调速的基本原理是：在网侧调整电源电压，而使用变频器改变电动机输出转速，从而使所驱动的机械设备达到调速的效果，实现了转矩精确控制，转速精确控制，功率精确控制的目的。

在三相异步电动机变频调速过程中，关键的任务是将电压变换到电机组上，并将采集的电机组反馈信号反馈到变频器上，进行反馈控制，从而使调速系统具有精确控制的可能性，实现了变频调速的效果。

变频器的结构特点变频器的主要功能是将电压变换成频率，使电源的输出频率随电源的输入电压的变化而变化，从而改变三相异步电动机的转速。

变频器的基本构成主要有电源模块、控制模块、变频模块、调速模块四大部分。

电源模块主要负责将电源输入的电压转化为模拟信号及功率放大电压，供变频模块使用。

控制模块主要负责变频系统控制逻辑的处理，其包括电压、频率、转矩等参量的检测及调节，实现三相异步电动机变频控制。

变频模块负责将电源模块输出的功率放大电压转换为频率，来改变电动机的转速。

调速模块是变频系统的动力模块，负责将变频模块的输出经过功率放大后输出给三相异步电动机，从而实现调速的功能。

总结以上就是有关三相异步电动机变频调速的原理及变频器的基本构成的介绍，三相异步电动机变频调速的基本原理是：以变频器改变电动机输出转速，从而使所驱动的机械设备达到调速的效果，变频器的主要构成主要有四大部分：电源模块、控制模块、变频模块、调速模块。

其中电源模块负责将电源输入电压转化为模拟信号及功率放大电压，而控制模块则负责变频系统控制逻辑的处理，变频模块则负责将电源模块输出的功率放大电压转换为频率，调速模块则是变频系统的动力模块，负责将变频模块的输出经过功率放大后输出给三相异步电动机，实现调速的功能。

交流异步电动机变频调速设计异步电动机是工业生产过程中广泛使用的一种电机，widely used in industrial production. 它的运转速度受到电源的频率和极数的影响，因此在一些应用场合需要采取变频调速技术，以满足不同负载下的运转需求。

本文将介绍异步电动机变频调速设计的基本原理和具体实现方法。

一、异步电动机变频调速的原理异步电动机通过电源提供的交流电源驱动，其转速 n与电网频率 f 和定子极数 P 相关，公式为：n=60f/P 。

如图1所示，当电网频率为50Hz、极数为4极时，异步电动机的转速为1500 rpm。

当需要在同一台异步电动机下实现不同转速时，可以采用变频调速技术。

变频调速的原理是通过变频器改变电网电源的频率和电压，从而改变异步电动机的转速。

变频器通过将电源中的直流信号转换成相应的交流信号进行调节，例如通过将电源中的50Hz的电信号转换为30~50Hz的交流信号，使得异步电动机的转速得到调节。

二、异步电动机变频调速的实现方法1.输入电源与三相异步电动机连接。

2.将电源中的交流信号转换为直流信号，通过功率恒定的逆变器将直流信号转换为变频输出的交流信号。

3.通过多种控制方法调节电压频率，从而实现异步电动机转速的控制。

通常采用矢量控制和定速控制两种控制方式。

3.1 矢量控制矢量控制是一种高精度、高性能的控制方法，可以使异步电动机在不同的负载下达到相同的速度和扭矩。

矢量控制适用于较高的调速要求，可以在满足较高控制精度的同时，实现更好的动态性能。

3.2 定速控制定速控制是一种简单、常用的变频控制方法。

该方法通过设定电机的运行速度来调节输出频率和电压，使得异步电动机具有稳定的转速和扭矩。

三、结论本文通过介绍异步电动机变频调速的原理和实现方法，可以实现异步电动机在不同负载条件下达到相同的转速和扭矩，提高了运行效率和能源利用率。

异步电动机变频调速技术的应用将得到更加广泛的推广和应用。

交流异步电动机变频调速原理及特点摘要：在交流异步电动机的各种调速方法中，变频调速因其调速性能好、效率高被公认为是异步电动机的一种比较理想调速方法，也是交流调速系统的主要发展方向。

下面就变频调速的基本原理与基本控制方式，分类与特点谈谈自己的理解.关键词：功率因数；恒转矩负载；恒功率负载；脉冲幅度调制方式；脉冲宽度调制方式一变频调速的基本原理与基本控制方式1.变频调速的基本原理根据异步电动机的转速表达式n=（1-s）60f/p可知，改变异步电动机的供电频率f，可以改变异步电动机的转速n，这就是变频调速的基本原理.由电机理论可知，三相异步电动机定子每相电动势E为：E=4.44fNQ.从该式可知，磁通Q是由E和f共同决定的.在电动机定子供电电压保持不变情况下，只改变频率f，将引起磁通Q的变化，可能出现励磁不足或励磁过强的现象.当频率f降低时，磁通将增加，这会引起磁路饱和，定子励磁电流上升，铁耗急剧增加，造成电动机功率因数和效率下降，这种情况是电机实际运行所不允许的；反之，当频率升高时，则磁通将减小，同样的转子电流下将使电机输出转矩下降，电动机的负载能力下降.因此，在变频调速时，应尽可能使电动机的磁通保持额定值不变，从而得到恒转矩的调速特性.而对于恒功率负载，因为P=Mn=定值，也就是说，对恒功率负载采用变频调速时，若满足电压与频率平方根的比值等定值，则电机的过载能力不变，但气隙磁通将发生变化；若满足电压与频率的比值等定值，则气隙磁通维持不变，但过载能力将发生变化.这说明变频调速特别适用恒转矩负载.2.变频调速的基本控制方式异步电动机的变频调速分为以下两种情况.即额定频率以下的恒磁通变频调速和额定频率以上的弱磁通变频调速.首先额定频率以下的恒磁通变频调速，这是从电机额定频率向下调速的情况.由于磁通与E/f成正比，故调节定子的供电频率f时，按比例调节定子的感应电动势E，即保持E/f=常数，可以实现恒磁通变频调速，这相当于直流电动机调压调速的情况，属于恒转矩调速方式.但是，由于定子感应电动势是无法直接测量和直接控制的，因此，只能直接调节的是外加的定子供电电压U.若忽略定子绕组阻抗压降，则U=E，因此可以采用U/f=常数的恒压比控制方式进行变频调速.在进行恒压比的变频调速时，当f较小时，由于U也较小，因而定子绕组阻抗压降相对较大，故不能保持磁通不变.因此，这种恒压比的变频调速只能保持磁通近似不变，实现近似的恒磁通变频调速，在这种情况下，可以采用专门电路，在低速时人为地适当提高定子电压，以补偿定子阻抗压降的影响，使磁通基本保持不变，实现恒磁通、恒转矩的变频调速。

交流异步电动机变频调速原理异步电动机变频调速是利用变频器改变电源频率和电压，从而调节电动机的运行速度。

异步电动机是一种常见的交流电动机，常用于工业生产中，其工作原理是根据电磁感应定律，通过电磁感应产生感应转矩，从而驱动机械设备运行。

异步电动机的转速与电源的频率成正比，即转速等于同步转速减去滑差倍数。

滑差是指电动机转速低于同步转速的比例，滑差率与转动负载有关，通常为3%~5%。

异步电动机转速的改变需要改变电源的频率，传统的方法是通过转速开关或者变压器调整电源的频率。

而变频器则可以通过改变电源的频率和电压，实现对异步电动机的变频调速，具有调速范围广、调速精度高、响应速度快等优点。

异步电动机变频调速的原理如下：变频器通过输入交流电源，将其变换成直流电源，然后再将直流电源经过逆变器转换成交流电源，输出给电动机。

逆变器中的IGBT管控制电源的开关，改变电源的有效值和频率。

变频器通过控制IGBT管的开关时间，改变电源的有效值和频率，从而控制电动机的转速。

变频器中的控制器根据实际需求来调整输出电流和电压的波形，以实现电动机的变频调速。

控制器通常包括运算单元及相关的周边设备，运算单元可以根据给定的控制策略、电机参数和负载情况，计算出控制变量，实现实时调节电流、电压、频率和转矩等控制参数。

变频器中的传感器用于监测电动机的运行状态，如转速、转矩、温度等。

传感器将检测到的运行状态信号反馈给控制器，控制器根据这些信号来调整控制变量，以实现对电动机的精确控制。

异步电动机变频调速的应用广泛，可以适应不同的负载要求。

它在工业生产中具有重要的作用，如在输送机、风机、水泵和压缩机等设备中的应用。

通过调整异步电动机的转速，可以实现对生产过程的精确控制，从而提高生产效率、降低能源消耗和减少设备损耗。

总之，异步电动机变频调速通过变频器改变电源的频率和电压，实现对电动机转速的精确调节。

它具有调速范围广、调速精度高、响应速度快等优点，广泛应用于各种工业生产设备中。

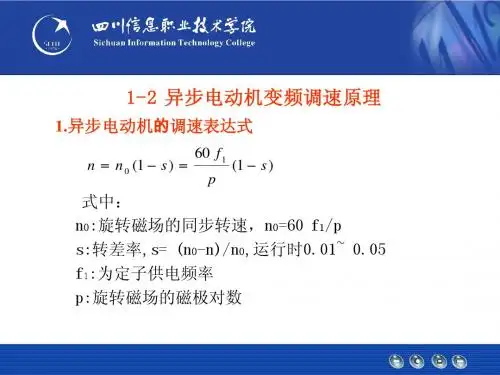

第一节 交流异步电动机变频调速原理根据电机学原理，交流异步电动机的转速可表示为：)1(**60s pf n -= （2-1-1） 式中： n 一 电动机转速/分钟，单位：r/min ；p 一 电动机磁极对数；f 一 电源频率，单位：Hz ；s 一 转差率，10<<s 。

注：p 是磁极对数，不是磁极数。

由式（2-1-1）知，影响电动机转速的因素有：电动机的磁极对数 p ，转差率 s 和电源频率f 。

对于给定的电动机，磁极对数 p 一般是固定的；通常情况下，转差率 s 对于特定负载来说是基本不变的，并且其可以调节的范围较小，加之转差率 s 不易被直接测量，调节转差率来调速在工程上并未得到广泛应用。

如果电源频率可以改变，那么通过改变电源频率来实现交流异步电动机调速的方法应该是可行的，这就是所谓变频调速。

由电机学原理知，如忽略绕组间的互感、绕组的漏感及空间电磁谐波，交流异步电动机的相等效稳态电路如图 2-1-1。

图 2-1-1 交流异步电动机的相等效稳态电路由戴维南定理，图 2-1-1电压平衡方程式为：U = E + I * r （2-1-2）式中： U 一 相电压 ；E 一 定子绕组的感应电动势；I 一 定子绕组的相电流；r 一 定子绕组电阻与转子绕组电阻折算到定子侧的电阻之和。

交流异步电动机的定子绕组的感应电动势是定于绕组切割旋转磁场磁力线的结果， 其有效值计算如下：E = K * f * Φ （2-1-3） 式中：Ｋ 一 与电动机结构有关的常数；ｆ 一 电源频率；Φ 一 磁通量 。

由式（2-1-2）知，加在电机绕组端的电源电压Ｕ，一部分产生感应电动势Ｅ，另一部分消耗在电阻 r （ 定子绕组电阻与转子绕组电阻折算到定子侧的电阻之和 ）上 。

其中定子绕组的相电流 I 由两部分构成：21I I I += （2-1-4）电机的定子电流有一小部分1I 用于建立磁场的主磁通，其余大部分2I 用于产生拖动负载的电磁力。

简述三相异步电动机变频调速的原理及变频器的基本构成三相异步电动机变频调速技术是将变频器与三相异步电动机相结合，利用变频器改变电动机的工作频率，使用电动机调节转速，从而实现调节机器的工作状态。

变频调速技术具有高可靠性、节能降耗特性，在电机驱动应用中得到广泛的应用，在工业生产、家用电器等领域都发挥着重要的作用。

本文将介绍三相异步电动机变频调速的原理及变频器的基本构成。

一、三相异步电动机变频调速的原理三相异步电动机变频调速，是把变频器和三相异步电动机结合在一起，利用变频器对电动机的运行频率进行调节，从而改变电动机的转速，实现调节机械设备的工作状态，可有效提高机器的运行精度和可靠性。

变频调速技术的基本原理是通过改变电源频率，来改变电动机的转速。

电动机的转速与电压相关，电源频率的改变可以改变电动机的转速。

变频器为电动机提供的电压是恒定的，并且可以随电源频率的改变而改变电动机的转速。

通过改变电源频率，可以调节电动机的转速，实现变频调速。

二、变频器的基本构成变频器是三相异步电动机变频调速的核心设备，它由控制器、变频电路和电压调节等部分组成。

（1）控制器：控制器是控制变频器运行的主要部件，它负责处理输入指令，根据指令来控制变频电路的变频比，并确保运行的稳定性。

（2）变频电路：变频器是控制电动机运转的主要部件，它由电容开关、功率晶体管、变频器等组成，它负责处理控制器输出的指令，控制电动机运转的变频比。

（3）电压调节：电压调节器用于调节变频器输出的电压，确保变频器在不同转速下给电动机提供恒定的电压输出以及满足电动机每秒最大转速的要求。

三相异步电动机变频调速技术，是一种通过改变电源频率调节电动机转速来改变机械设备的工作状态的高精度控制技术，是当今工业自动化生产中广泛应用的技术之一。

变频调速技术的实现，主要依赖变频器的控制器、变频电路和电压调节这三个部件。

变频器的控制器处理输入信息，调整变频电路的变频比，保证变频器的正常运行；变频电路给电动机供电，改变电源频率实现电动机转速的调节；而电压调节器则负责确保恒定的电压输出以及有效的转速调节。

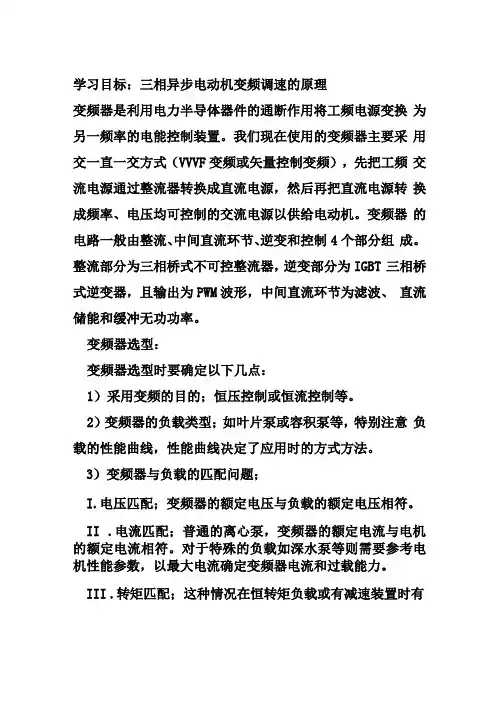

学习目标：三相异步电动机变频调速的原理变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

我们现在使用的变频器主要采用交一直一交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。

整流部分为三相桥式不可控整流器，逆变部分为IGBT 三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

变频器选型：变频器选型时要确定以下几点：1）采用变频的目的；恒压控制或恒流控制等。

2）变频器的负载类型；如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。

3）变频器与负载的匹配问题；I.电压匹配；变频器的额定电压与负载的额定电压相符。

II.电流匹配；普通的离心泵，变频器的额定电流与电机的额定电流相符。

对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。

III.转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生。

4）在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加导致输出电流值增大。

因此用于高速电机的变频器的选型，其容量要稍大于普通电机的选型。

5）变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。

6）对于一些特殊的应用场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。

变频器控制原理图设计：1）首先确认变频器的安装环境;I.工作温度。

变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为0〜55℃,但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40℃以下。

在控制箱中，变频器一般应安装在箱体上部，并严格遵守产品说明书中的安装要求，绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。
